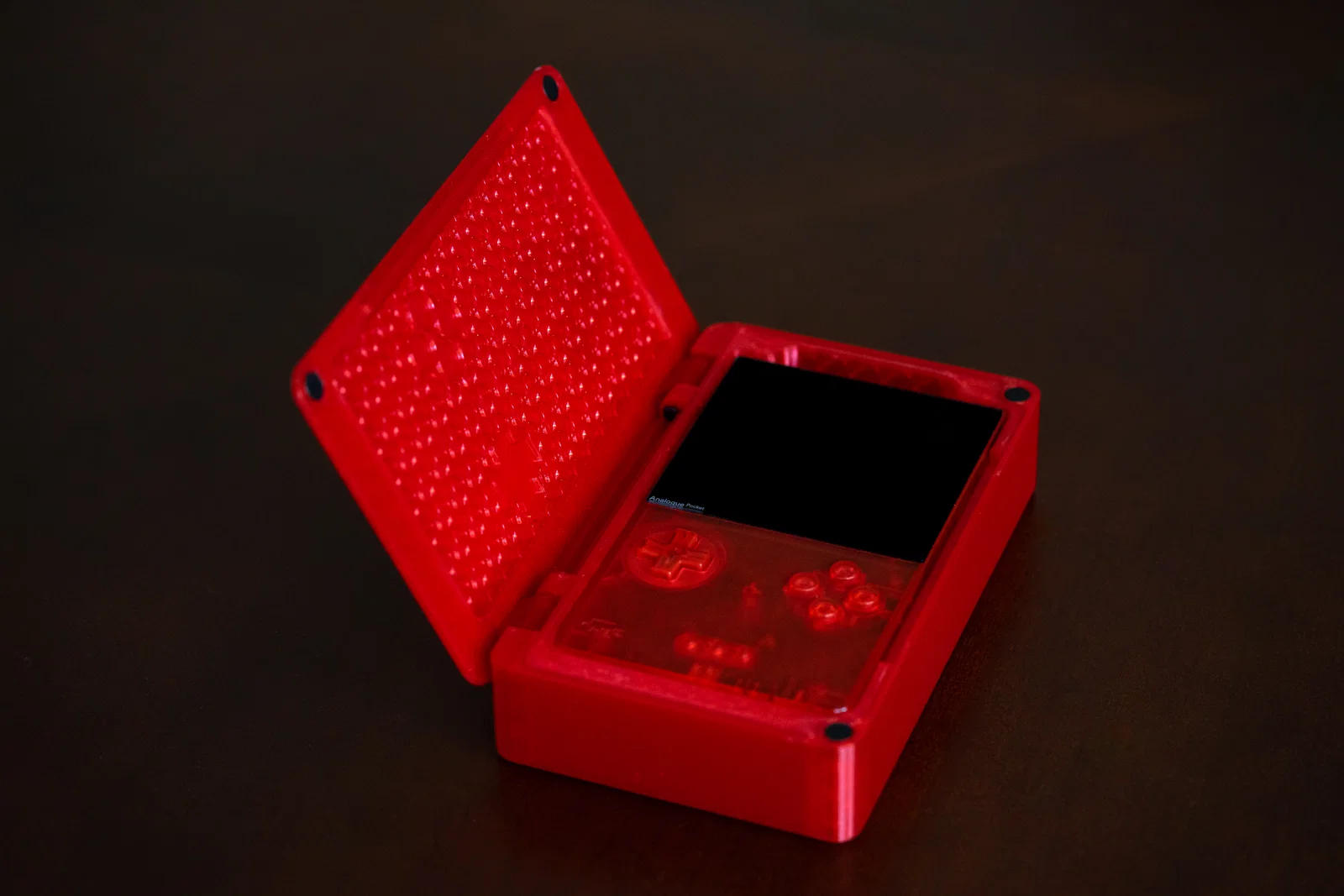

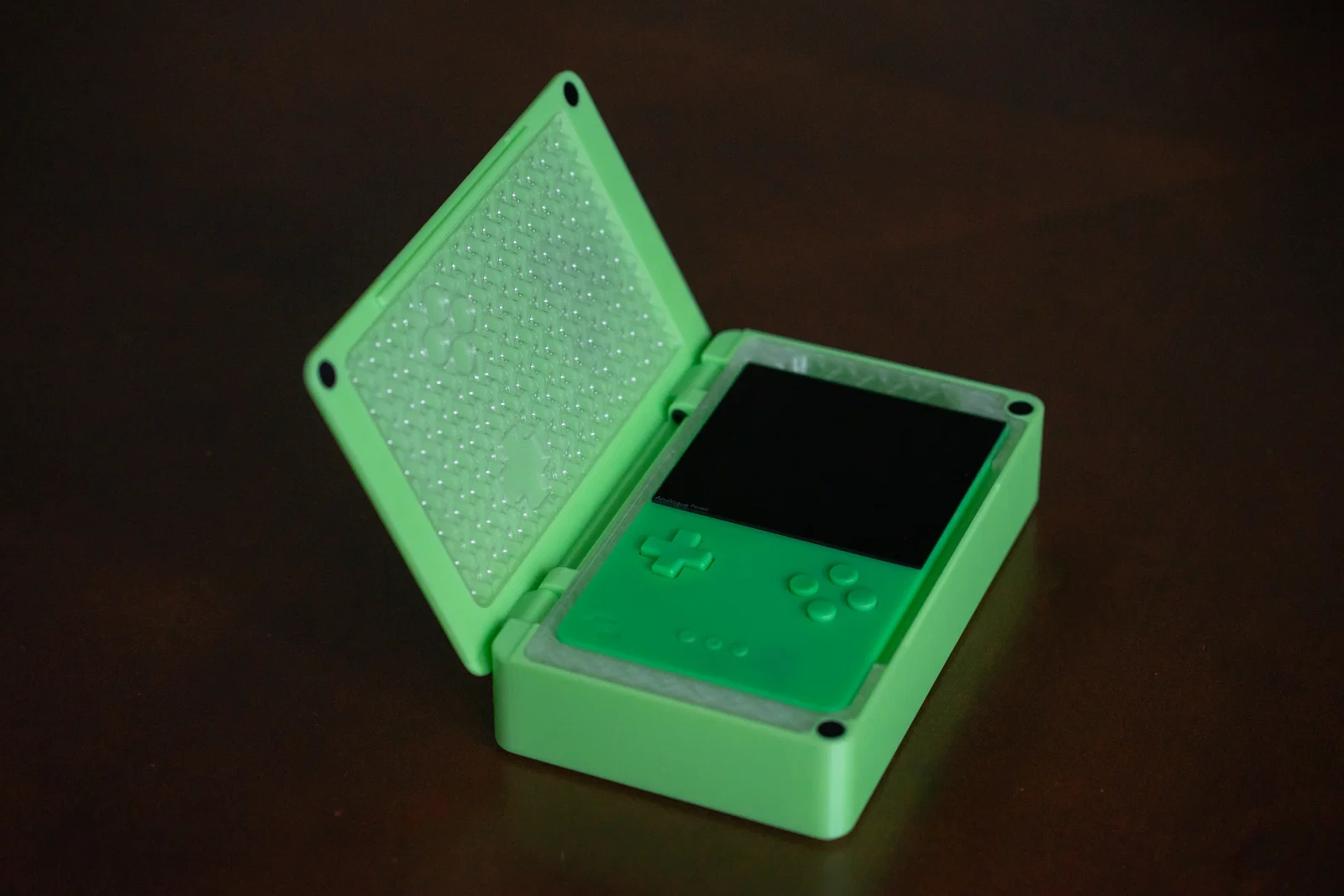

Case Analogue Pocket (Analogue Pocket Case)

Ra mắt Version 2.0!

Mình đã thiết kế lại cái case từ đầu để cải thiện khả năng in và tổng thể nhìn đẹp hơn. Thêm nhiều biến thể, gồm bản có cable winder, bản không để carts, insert cải tiến cho adapters và khoét lỗ nút bấm.

---

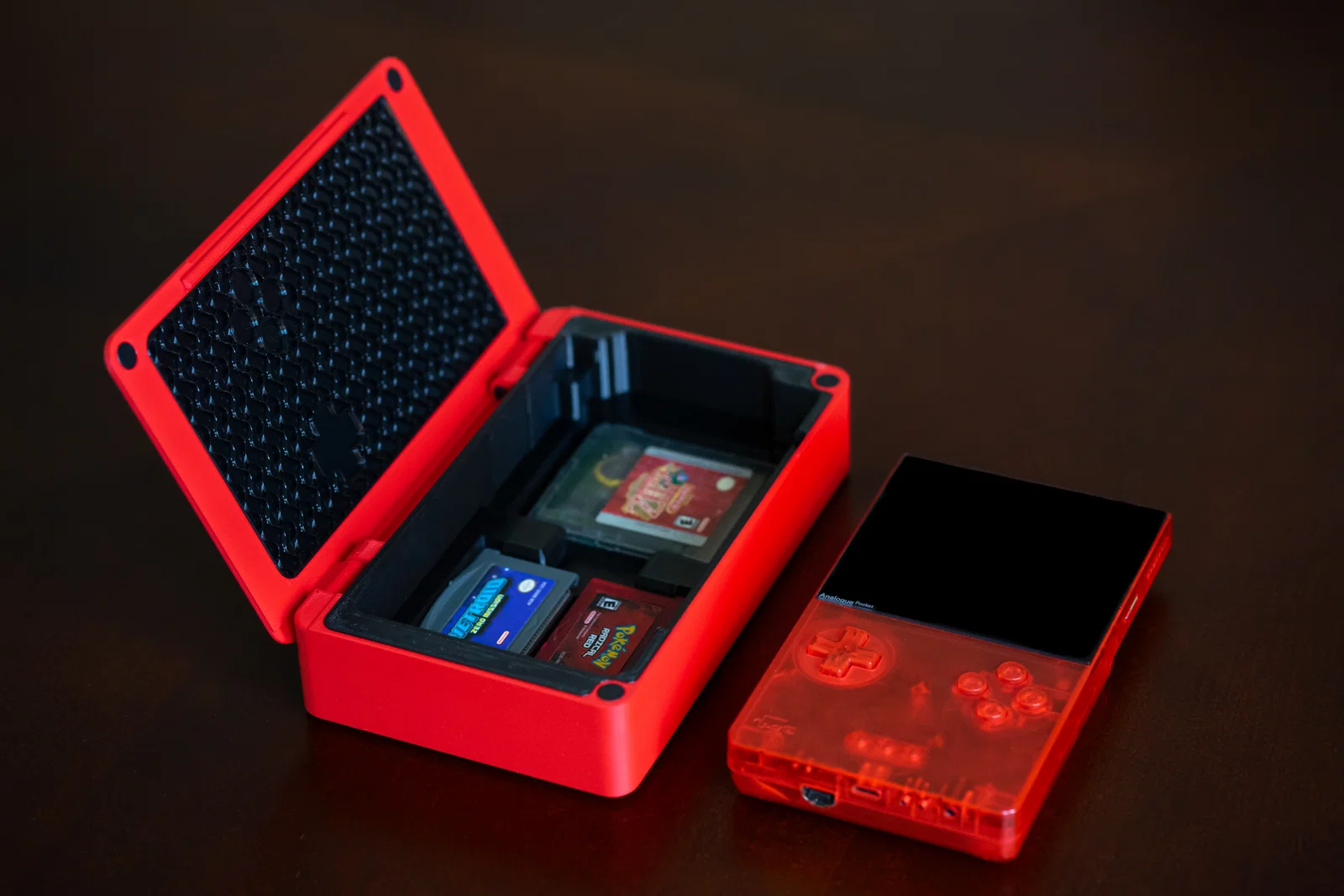

Sau khi mua một cái Analogue Pocket, mình thấy case chính hãng (1st party) chưa đủ “đã” và muốn tìm một hard case khác có thể đựng thêm gb(a|c) carts nữa. Tìm hoài không thấy cái nào hợp gu nên mình tự thử dựng model luôn.

Mua bản in sẵn

Nếu bạn không in được model này hoặc muốn mua bản in sẵn với màu bạn không có, bạn có thể mua trên Etsy của mình tại đây: https://r0adkllprints.etsy.com/listing/1647328893/analogue-pocket-case

Vật liệu

• 2 - M3 30mm Socket Head Screws
• 6 - Nam châm tròn 8X3mm (Round Magnets)
• Super Glue (mình dùng Gorilla Super Glue Gel và thấy rất ổn)

Các phần cần in

Bộ này gồm 4 parts in 3D:

1. Lid - In bằng PLA (hoặc vật liệu cứng nào bạn thích)
2. Lid Insert - In bằng TPU
3. Body - In bằng PLA (hoặc vật liệu cứng nào bạn thích)
4. Body Insert - In bằng TPU

Lid & Body

Mình có cung cấp 2 model riêng cho các phần này, tuỳ cách bạn muốn in. Thường mình in PLA cho dễ và rẻ, nhưng bạn có thể in bằng vật liệu cứng nào bạn muốn.

Một bản để “embed” nam châm (_xem CaseBody_v1.stl và CaseLidv1.stl). Khi slice thì bạn cần đặt pause giữa chừng để dán nam châm vào, rồi resume để in tiếp và “khóa” nam châm lại. Phần body dùng 2 nam châm xếp chồng mỗi lỗ (tổng cộng 4 viên).

Bản còn lại để lộ lỗ nam châm, khỏi cần pause khi slicing. (_xem CaseBody_NoMagnetEmbed_v1.stl và CaseLid_NoMagnetEmbedv1.stl)

Lid Insert & Body Insert

Khuyến nghị in cả 2 phần này bằng TPU (mình rất thích Overture 95A TPU nhưng TPU nào bạn muốn dùng cũng ổn) vì vật liệu mềm hơn nên ít trầy Pocket hoặc băng game GB. (với lại in TPU cũng vui nữa!!)

Phần body in khá “thẳng” và dễ, nhưng nhớ sấy khô filament và canh setting cho chuẩn vì TPU đôi khi dễ bị zits.

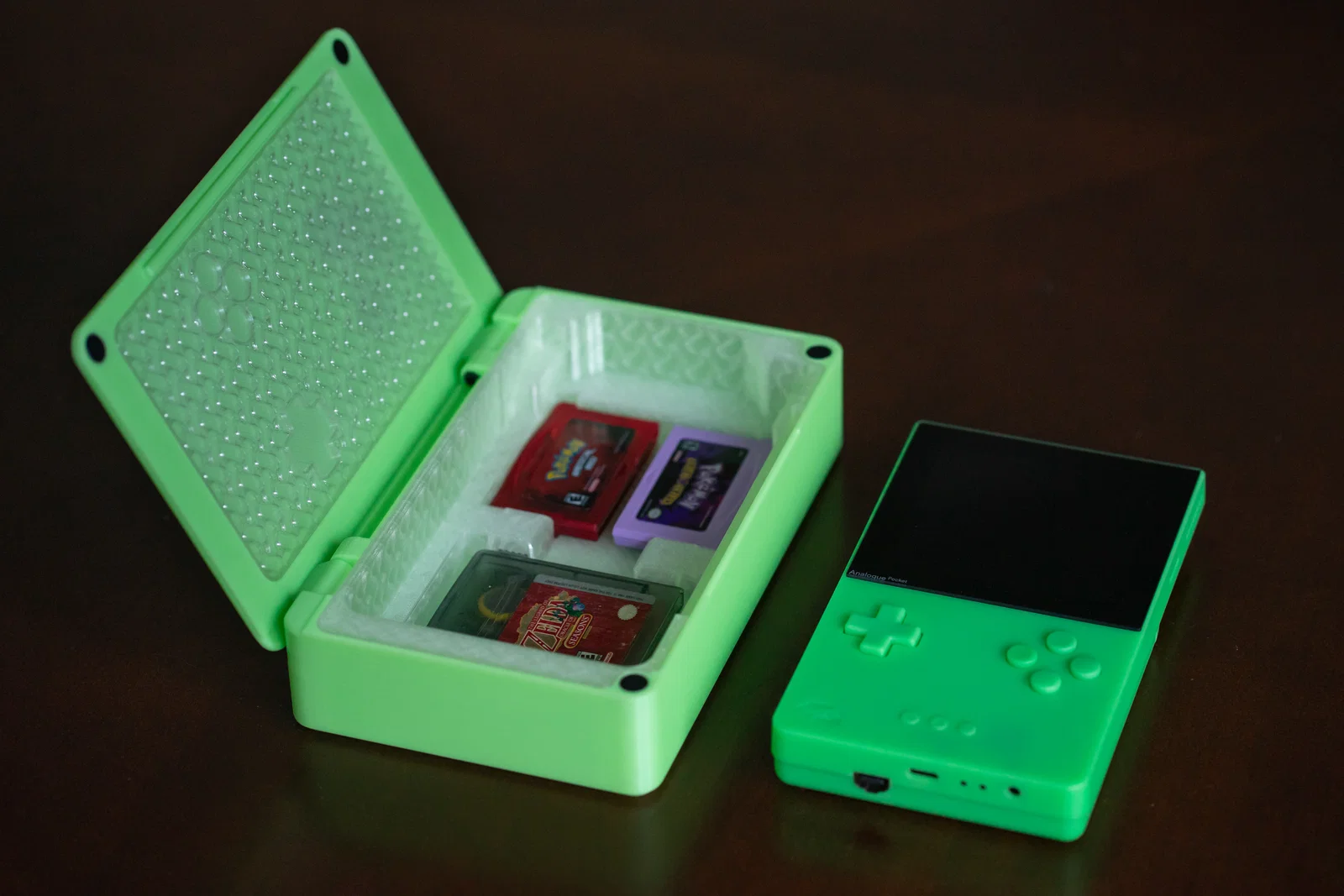

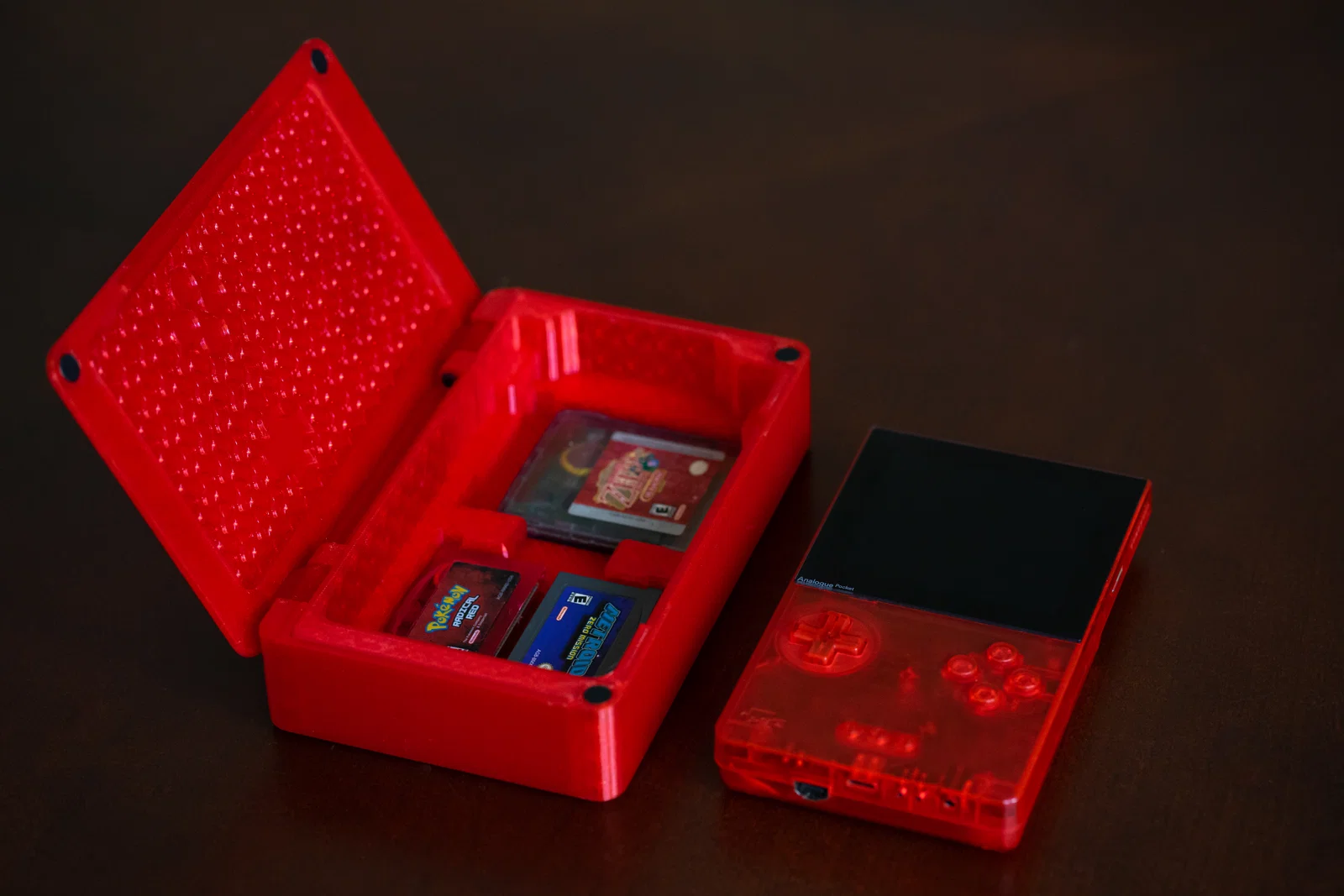

Phần lid được in với infill lộ ra để tạo hiệu ứng nhìn ngầu và giảm tiếp xúc tối đa với Pocket bên trong case. Mình in phần này với 3 bottom layers, 0 top layers, và gyroid infill (nhưng bạn muốn chỉnh khác cũng được!)

Lắp ráp

Khi đã in xong và gom đủ parts, việc lắp case khá đơn giản.

Nếu bạn không in bản embed nam châm, thì giờ bạn dán nam châm vào Lid và Body (NHỚ COI CHỪNG CỰC NAM CHÂM VÌ BẠN MUỐN CASE ĐÓNG LẠI ĐƯỢC).

Tiếp theo, dán Lid Insert vào Lid bằng super glue. Rồi bắt vít Lid vào Body bằng 2 con ốc M3 30mm socket head như hình:

Cuối cùng, chỉ cần thả Body Insert vào Body là xong! Case đã sẵn sàng để chứa và bảo vệ Pocket của bạn.

—

Changelog

v1

• Ra mắt bản đầu tiên

v1.1

• Sửa lỗi độ sâu lỗ nam châm chưa đủ để bù sai số chiều cao nam châm, khiến việc embed trên một số bản in bị kém.

v1.2

• Giảm chamfer đáy từ 5mm xuống 2.5mm để bo góc bám bàn in tốt hơn

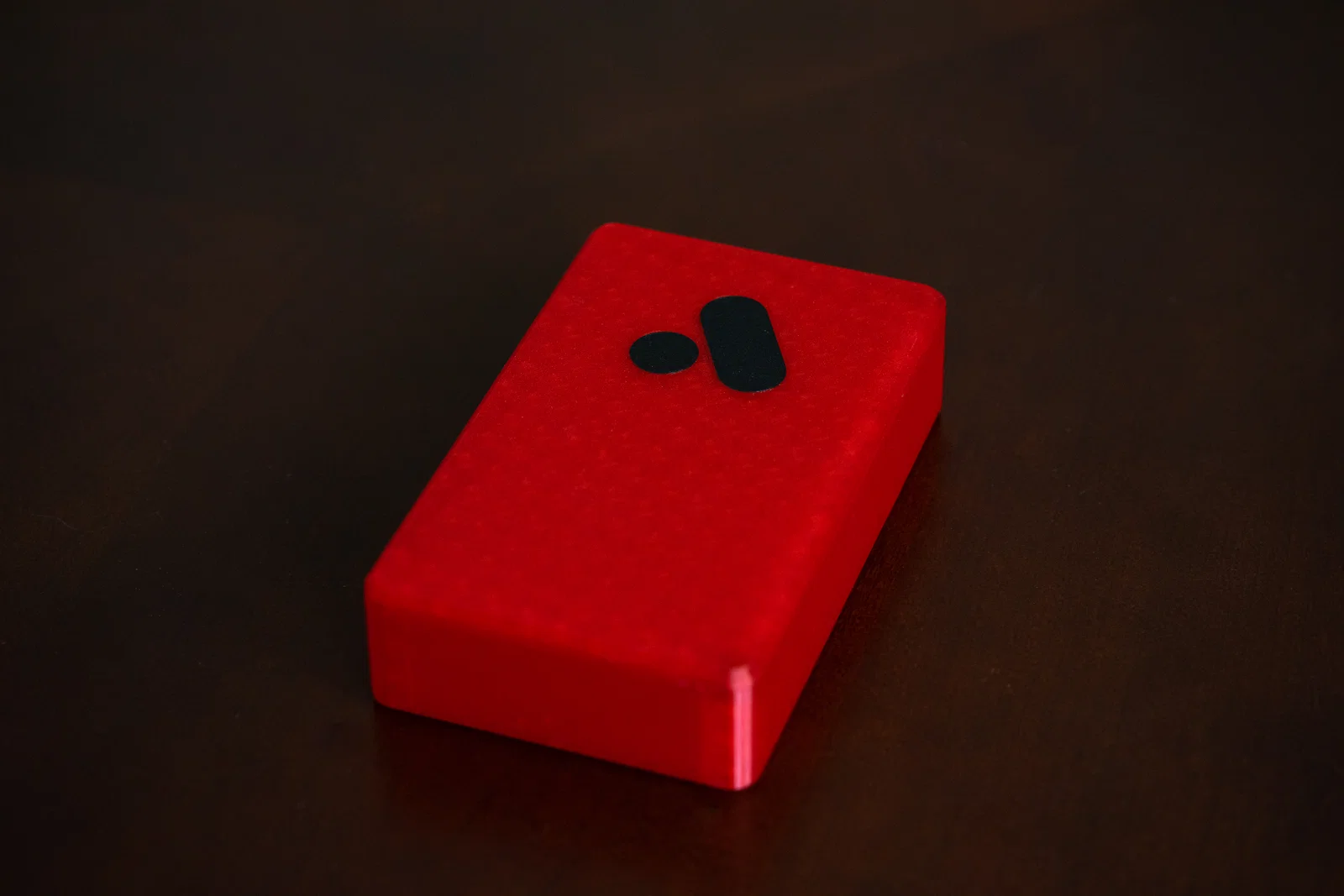

• Thêm lid không logo cho bạn nào không thích logo dập nổi dạng bridge

v1.3

• Thêm notch trên BodyInsert để chừa thêm chỗ cho nút hông
• Thêm cutouts cho d-pad và các nút trong LidInsert

v2.0

• Thiết kế lại case từ đầu
• Cải thiện khả năng in bằng cách bỏ các góc quá sắc
• Tăng đệm giữa thiết bị và bản lề

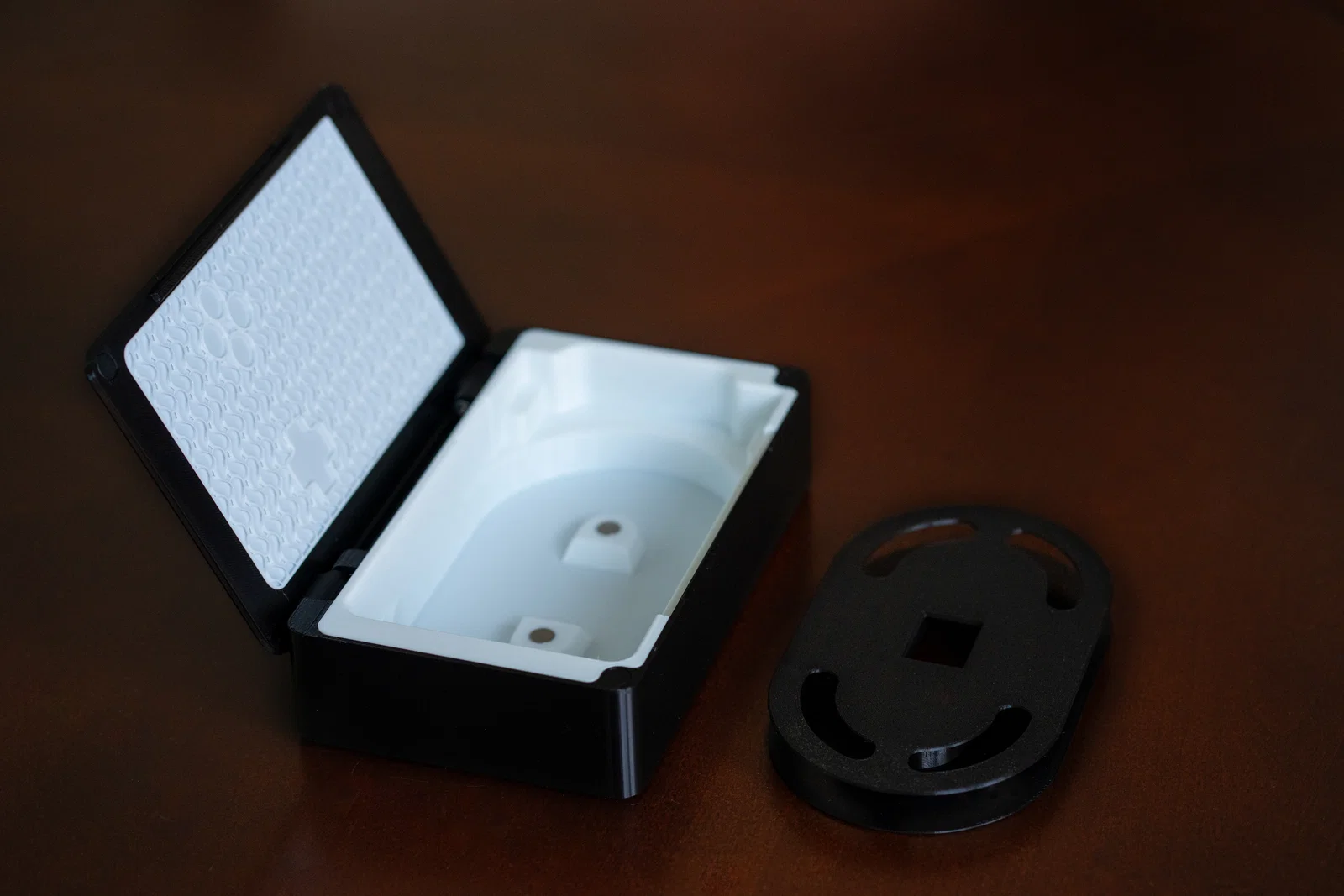

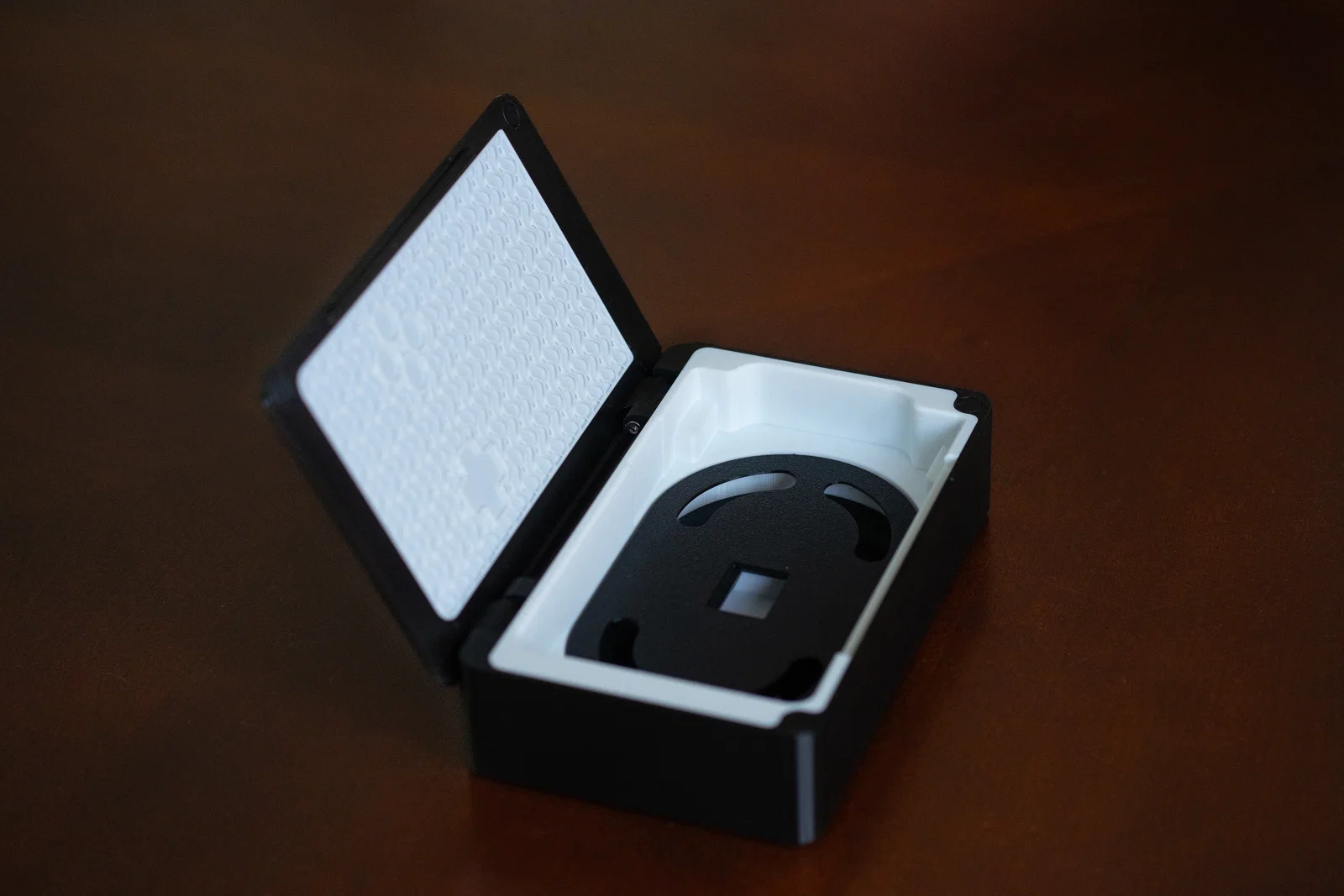

• Thêm phiên bản Cable Winder
• Thêm phiên bản No Carts

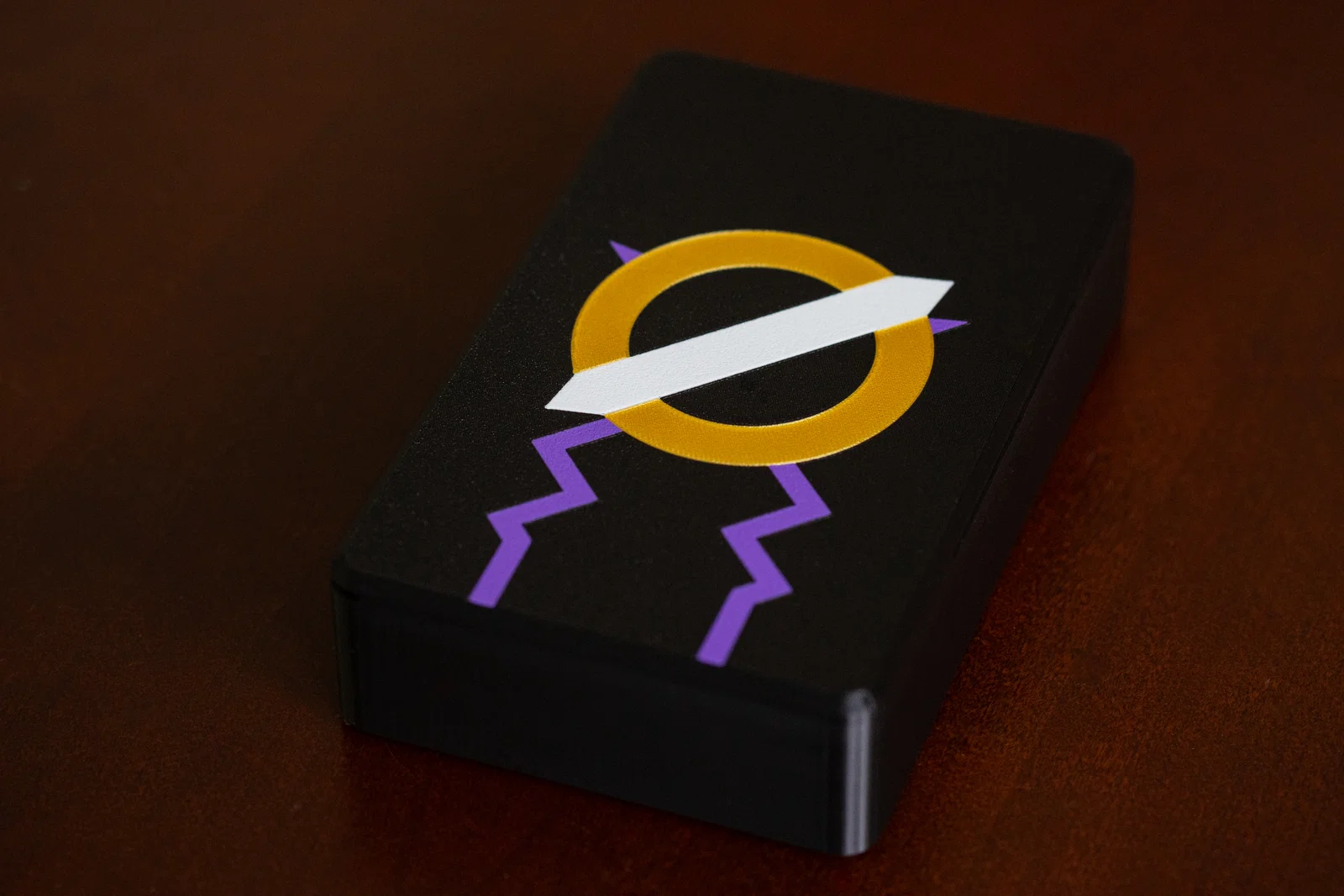

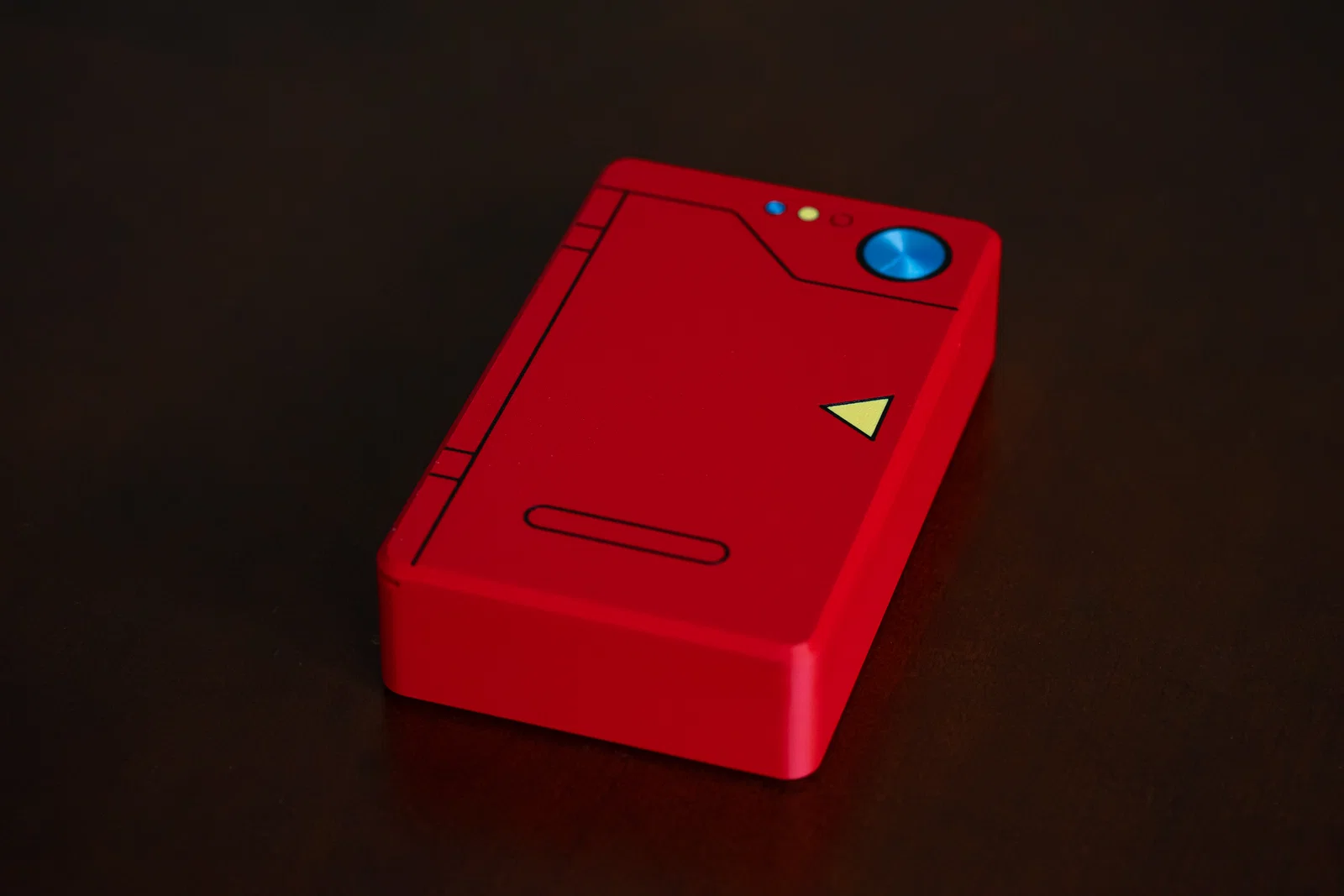

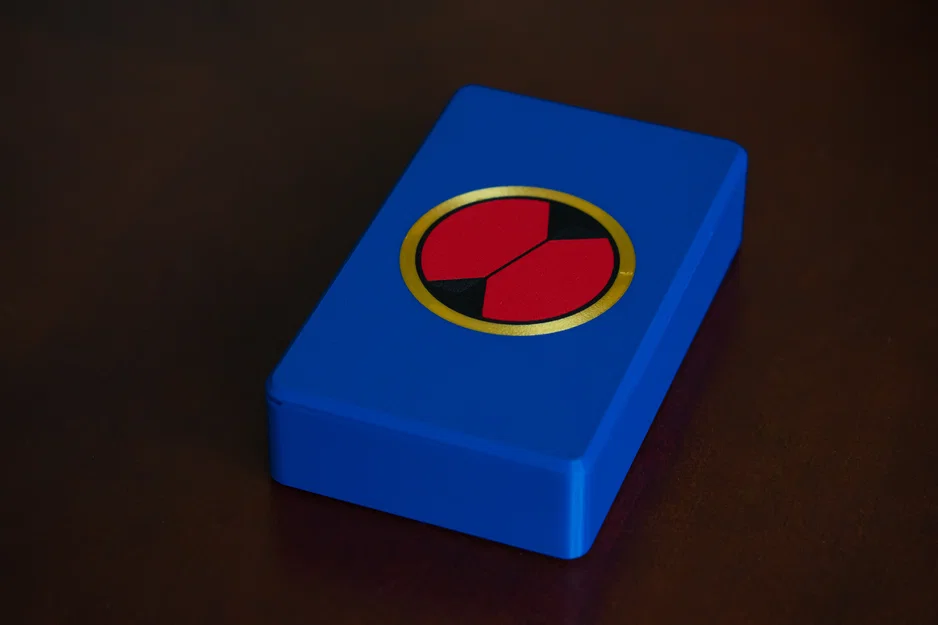

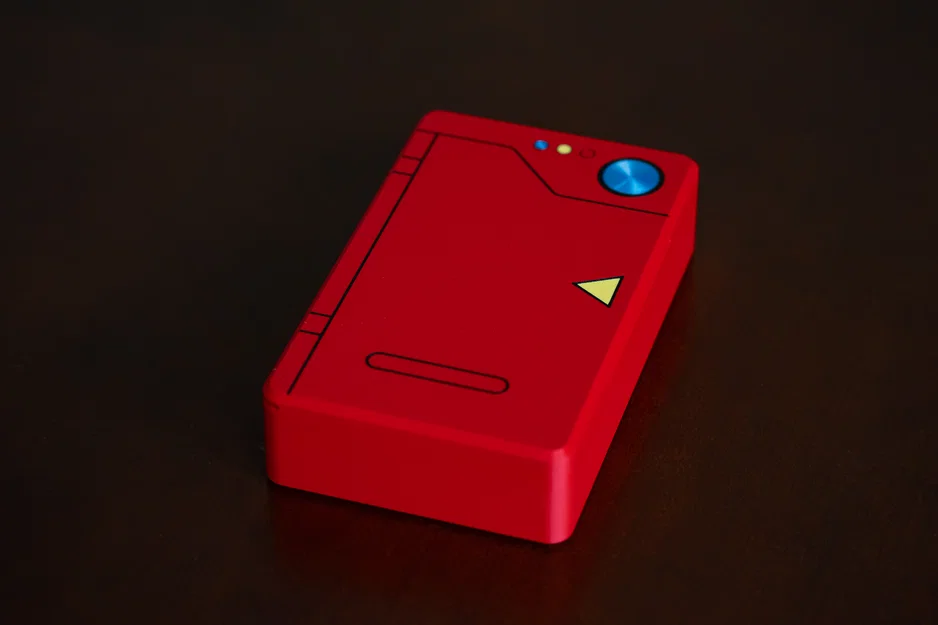

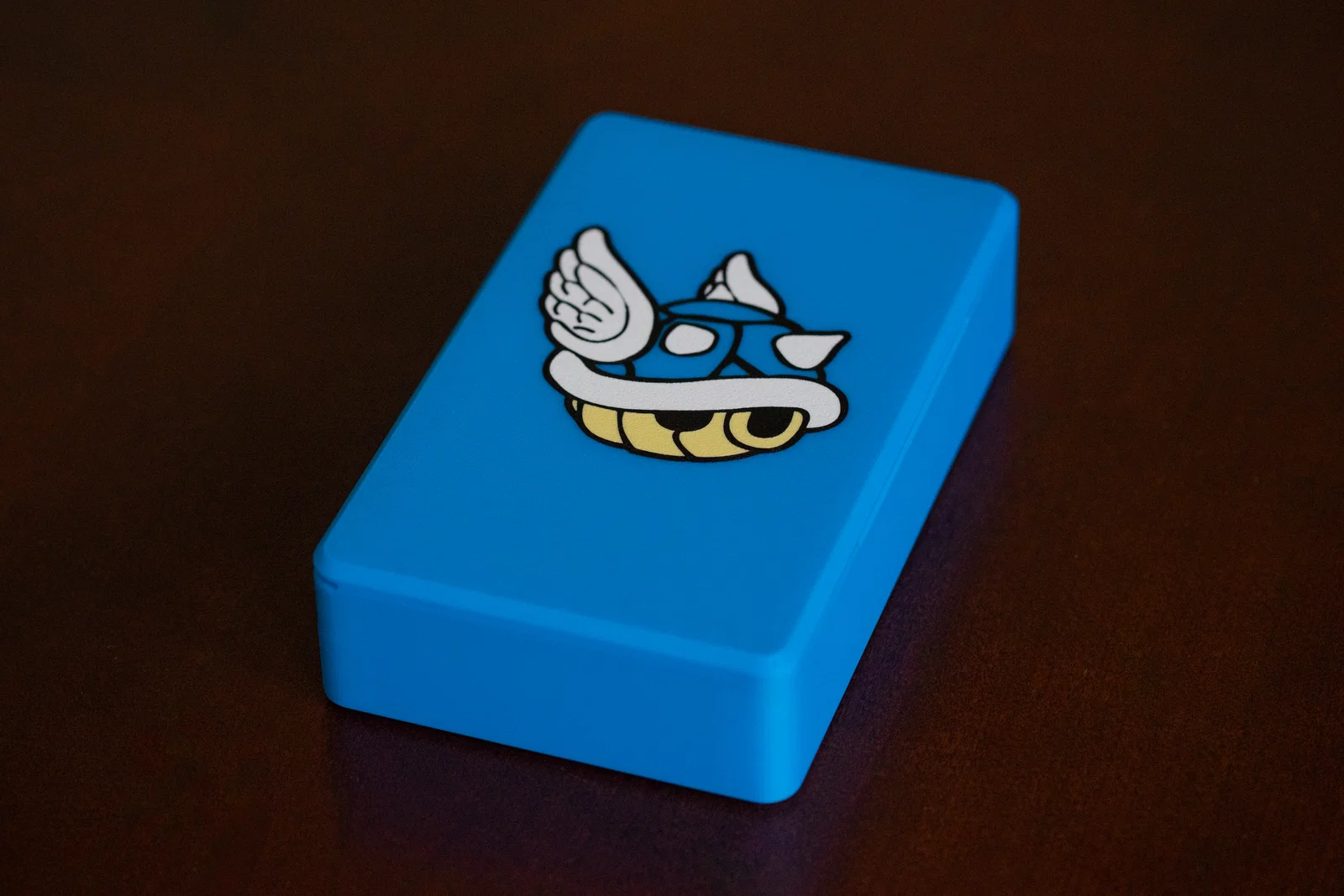

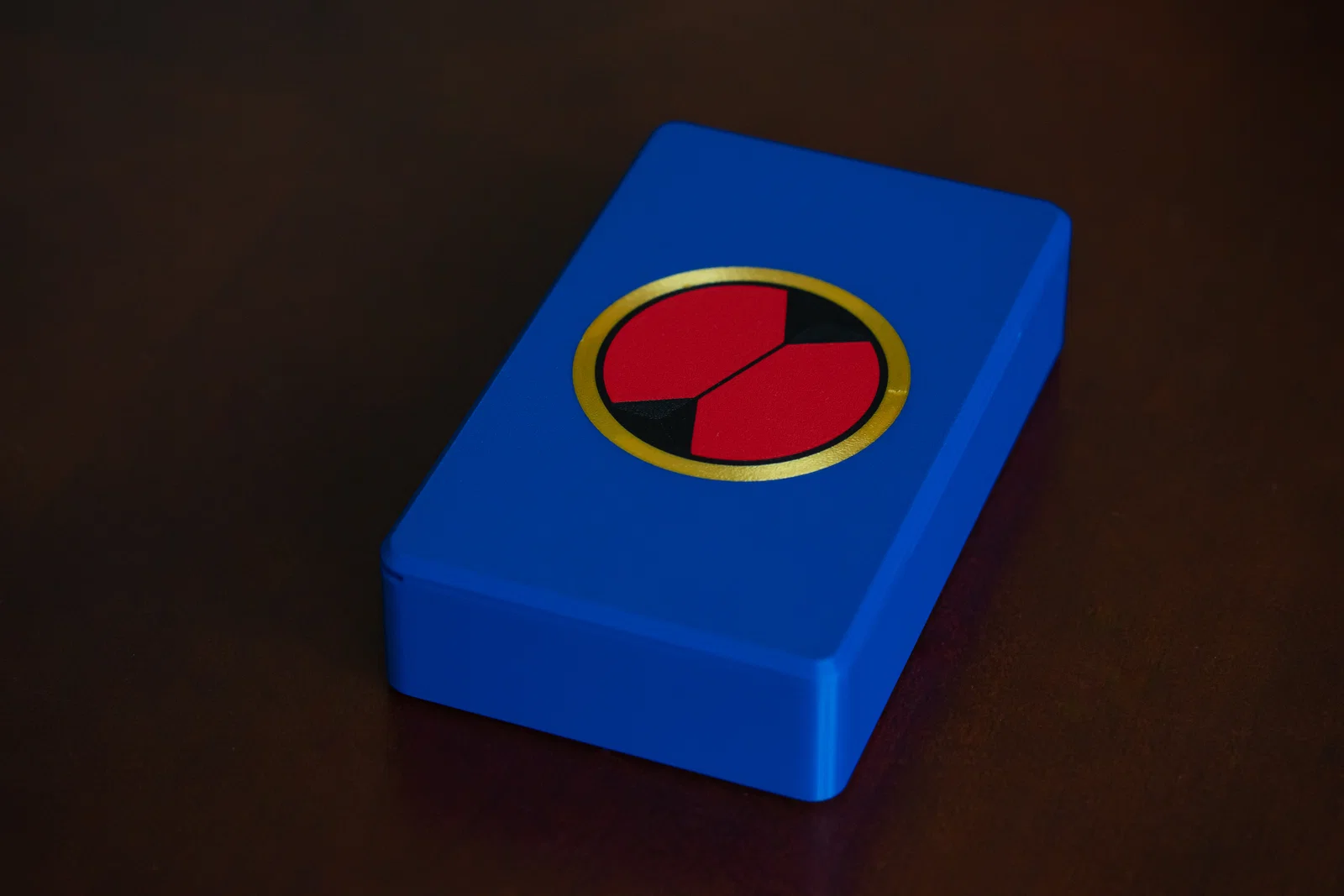

• Thêm nhiều phiên bản thiết kế lid đặc biệt
• Hỗ trợ in lid nhiều màu
• Đính kèm file Orca slicer mình dùng để in
