Dụng cụ đo nhanh vít hệ Metric (M2–M5, dài đến 50mm)

CẬP NHẬT: 2022/12/14

Không có thay đổi gì trong bản cập nhật này, chỉ là muốn gửi một lời cảm ơn thật nhiều tới tất cả mọi người đã tải xuống, đăng ảnh bản in (make), remix, hoặc chia sẻ lại mẫu này!

Đây mới là mẫu thứ tư mình đăng, và cũng là “dự án lớn” đầu tiên mình làm trong lúc đang học Fusion 360. Phản hồi tích cực và góp ý mình nhận được từ cộng đồng Printables thật sự quá tuyệt, giúp mình có thêm động lực trong một giai đoạn khá khó khăn của cuộc sống.

Thật sự rất đã khi thấy có hơn 150 bản in (makes) của mẫu này mà mọi người đã chia sẻ kể từ lúc mình đăng lần đầu vào tháng 4 năm nay.

Mình không có Patreon hay ko-fi gì hết, nên nếu bạn muốn ủng hộ thì cứ đăng một make, in một bản remix, hoặc ghé xem thêm vài dự án khác của mình trên Printables. Đây là một số dự án khác mình đăng trong năm “điên rồ” này mà mình đặc biệt tự hào:

• Hộp đơn giản cho module ngoài Fliper Zero WiFi Dev Board
• Tấm chắn cánh thay thế cho drone Pixy
• Hệ gắn Ikea Skadis dùng heat-set inserts và móc in 3D

Một lần nữa, cảm ơn mọi người đã ủng hộ! Đừng bao giờ ngừng làm, remix, và chia sẻ. :)

---

Rapid Metric Screw Measuring Tool

Một bản remix từ mẫu vốn đã rất xịn Screw measuring tool, M2-M10, 4-120mm của Boogie (bản thân nó cũng là remix của Quickly Measure & Sort M2, M3, M4, & M5 Metric Screws up to 50mm Long của Sneaks), kèm thêm chút cảm hứng từ mẫu của FlashTech: “”.

Những điểm đã remix

• Không còn “dài ngoằng” nữa
• Tăng nhẹ cỡ chữ ở nhãn bên trái
• Thêm các hõm phía đáy để nhận diện nhanh đa số đai ốc (nuts) M2–M5
• Thêm các hõm phía đáy cho threaded heat-set inserts để kiểm nhanh bước ren (thread spacing)
• Có kèm file Fusion 360 với nhiều tinh chỉnh nho nhỏ và vài “bất ngờ” để bạn remix lại cho nhanh!

Tùy chọn

Plain and Simple

Hangin Around

Magnetically Inclined

Gợi ý in 3D

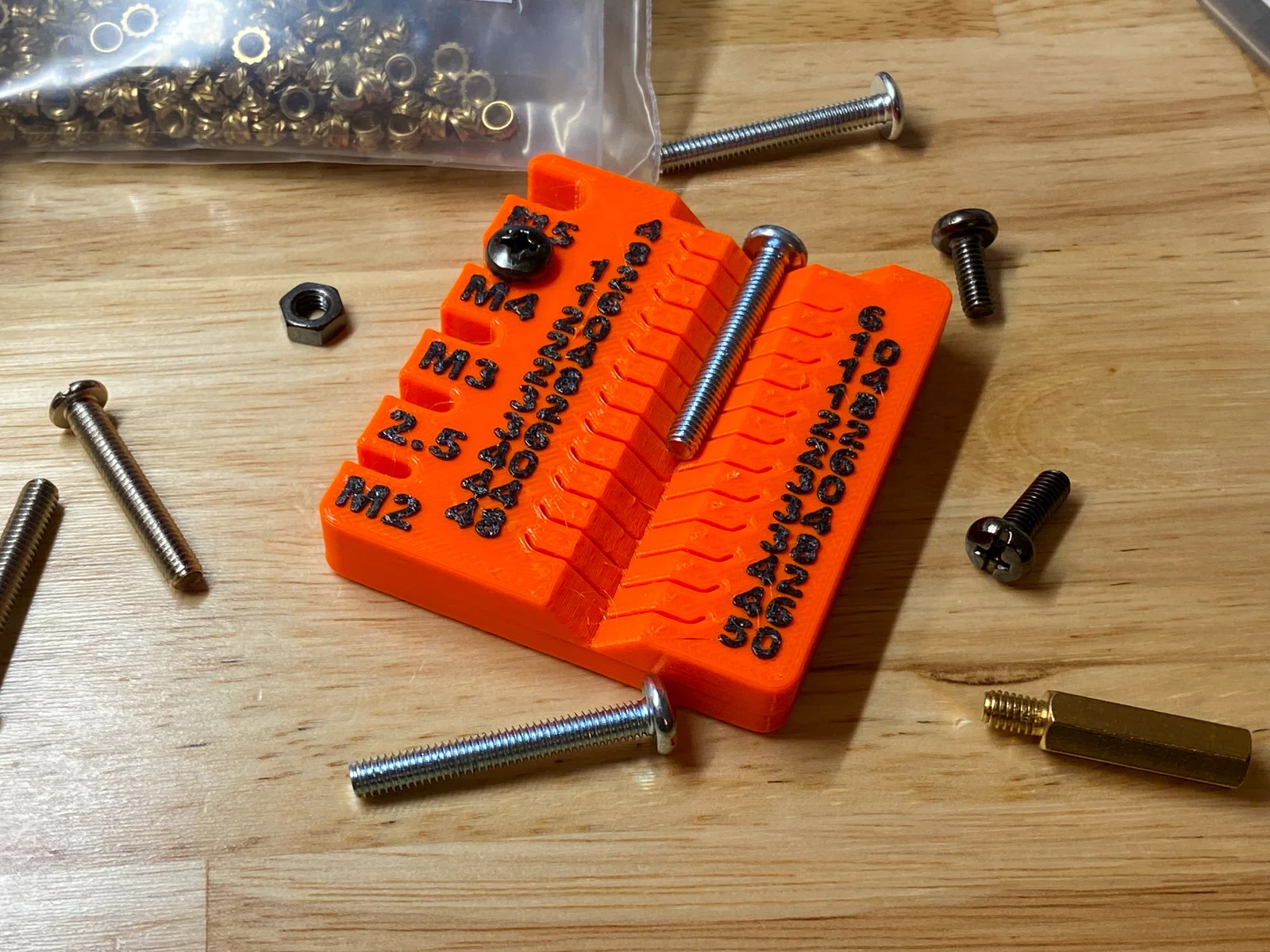

Mẫu này in ngon với gần như mọi loại filament.

Mình dùng supports kiểu “snug” để phần hõm phía đáy được sạch đẹp, nhưng có thể bạn vẫn in được mà không cần supports.

edit 2022-07-06: Nếu định gắn threaded inserts thì mình khuyên in với 4+ perimeters để inserts không cấn/dí sâu vượt qua perimeters của phần ổ (socket), vì vậy có thể làm giảm độ bám đáng kể.

Mình đã test bằng Prusament PETG trên một chiếc Prusa MINI+ đã dùng khá lâu.

Danh sách linh kiện

Không cần linh kiện nào cũng vẫn dùng được như một dụng cụ đo, nhưng threaded inserts thì tiện lắm. :)

Mẫu được thiết kế theo các linh kiện dưới đây, nhưng nếu bạn đang có loại inserts khác thì chỉ cần đổi kích thước trong file Fusion 360 (ở sketch “Outline, Nuts & Inserts”) là ra phiên bản tùy biến.

• M2: McMaster-Carr 94459A120, Ø 3.3mm
• M2.5: CNC Kitchen M2.5 Standard, Ø 4.6mm
• M3: CNC Kitchen M3 Standard, Ø 4.6mm
• M4: CNC Kitchen M4 Short, Ø 6.3mm
• M5: CNC Kitchen M5 Short, Ø 7.1mm
• Mag Feet: Adafruit Mini Magnet Feet

GHI CHÚ SỬA: Bài đăng gốc bị ghi nhầm mã insert M2.5, và đã được cập nhật ngày 07/06/22 nhờ một bình luận hữu ích từ @orax. Ổ (socket) insert M2.5 trên món này được làm cho insert đường kính 4.6mm, như phần CNC Kitchen bán trên PrusaPrinters, chứ không phải loại đường kính 4.1mm của McMaster Carr đã liệt kê lúc đầu. Xin lỗi nha!

Đây là một trong những mẫu đầu tiên mình làm bằng Fusion 360 nên mọi góp ý/đề xuất đều rất hoan nghênh. Cảm ơn mọi người! :)
