Khay Đựng Tua Vít Mag10 (Mag10 Screwdriver Tray)

Mô tả

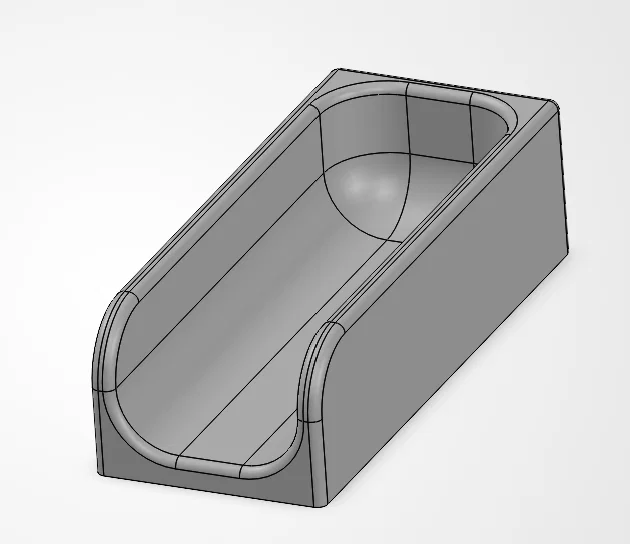

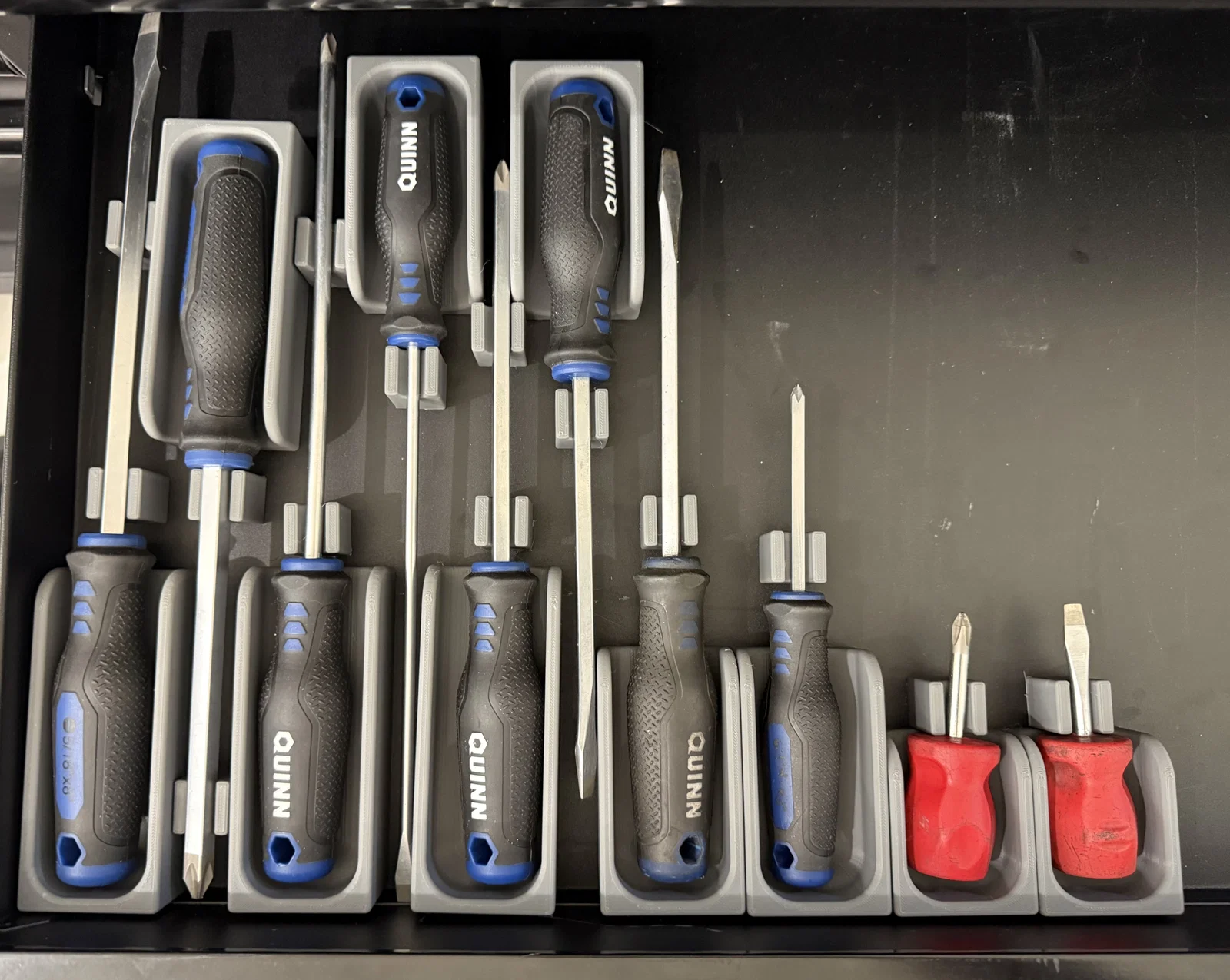

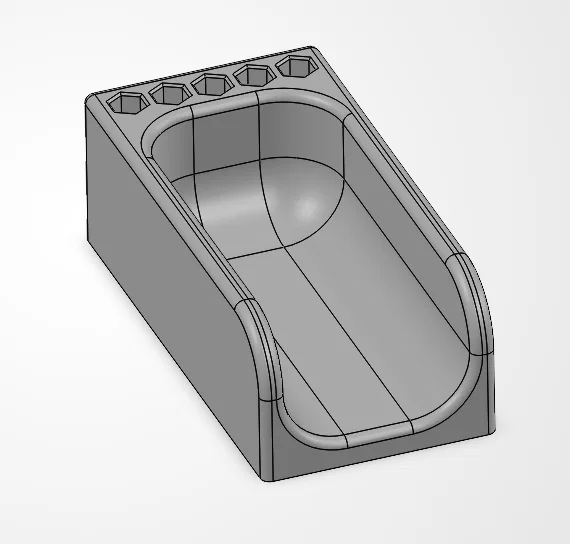

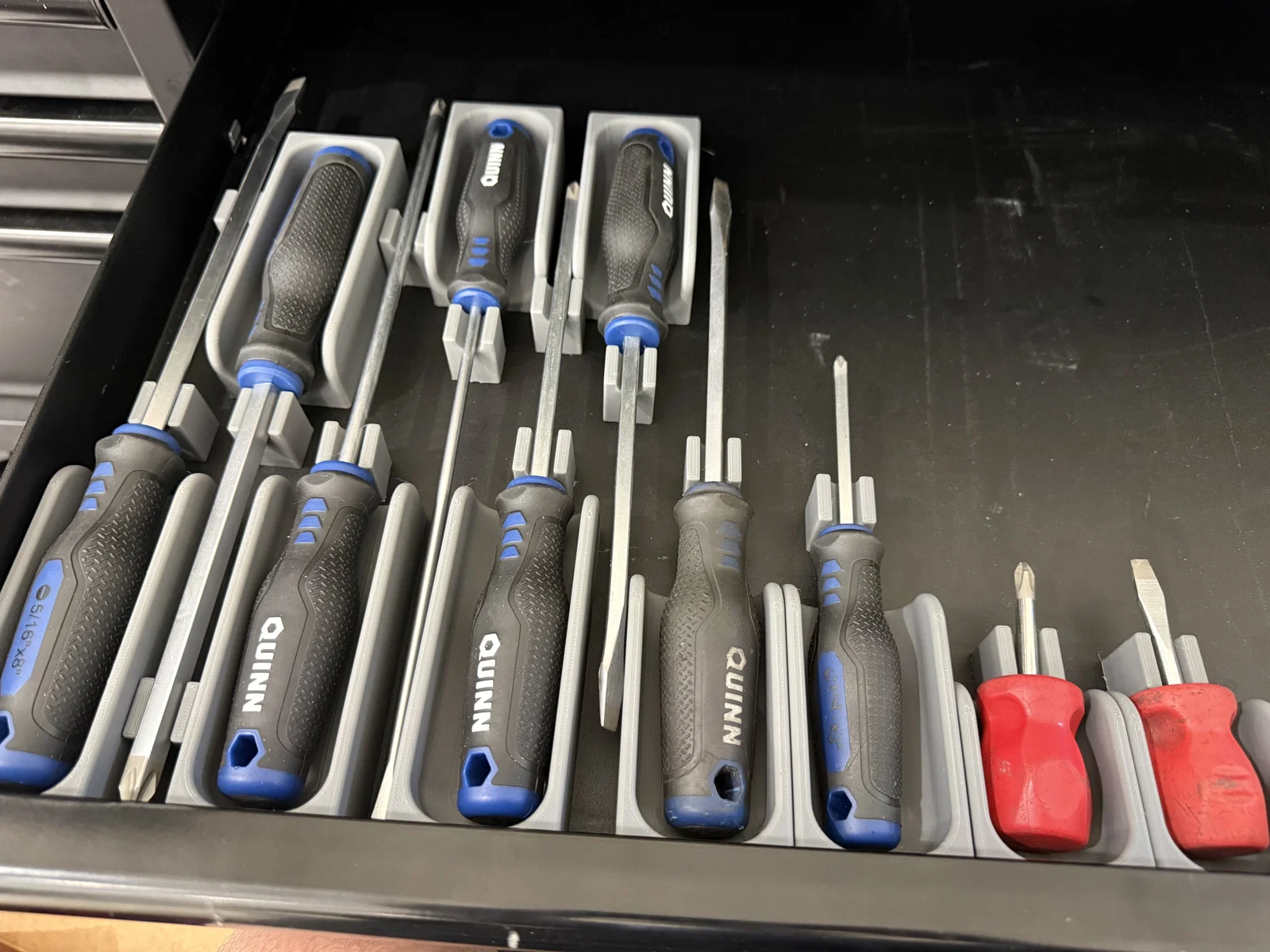

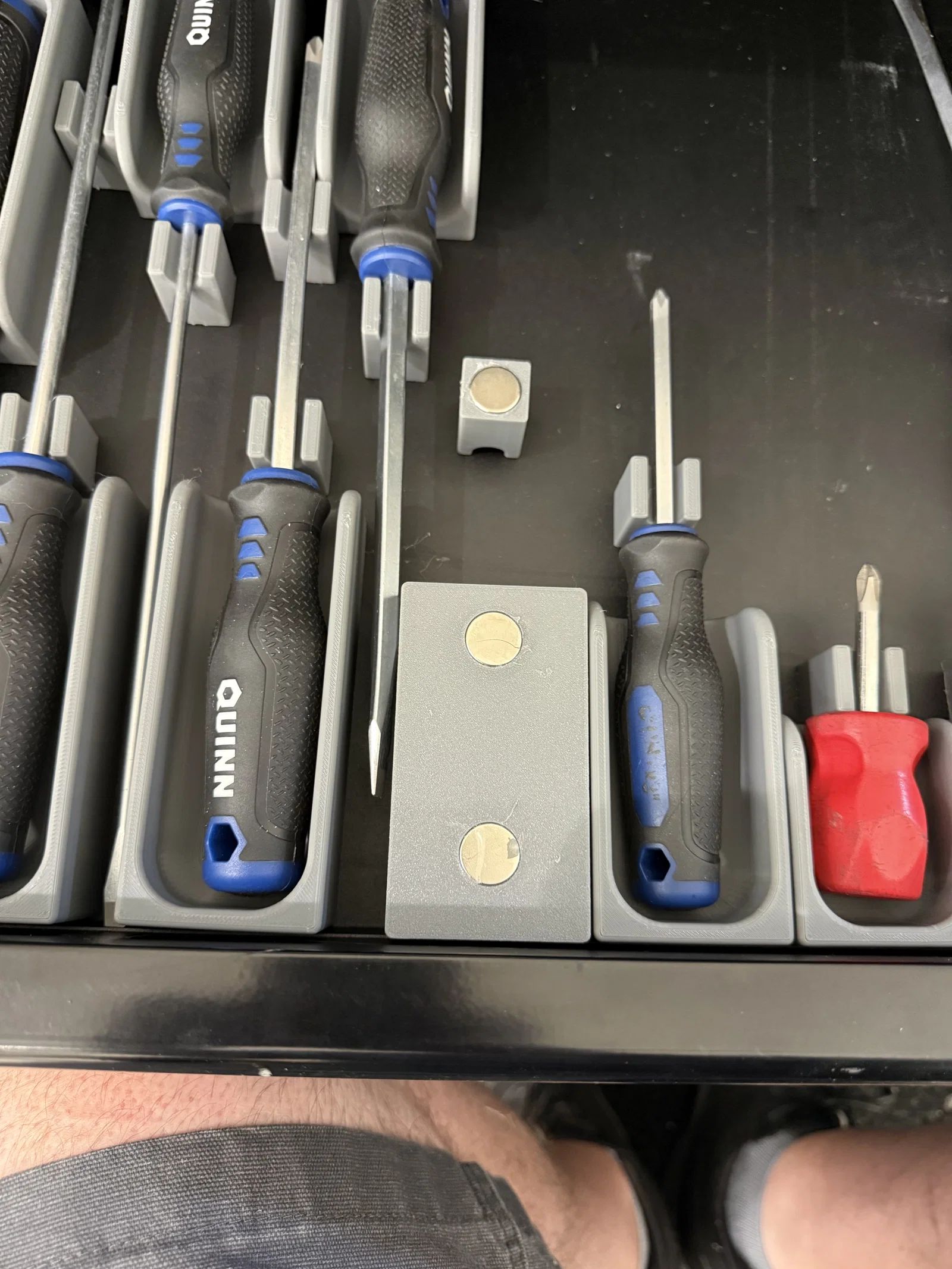

Đây là phiên bản biến thể từ thiết kế Grid10 của tôi. Đây là phiên bản Mag10. Khay đựng tua vít này là phiên bản có từ tính, không cần dùng tấm đế Grid10 Base Plate. Phiên bản này có các lỗ nam châm kích thước 15x3mm ở phần đế. Để đạt hiệu quả tốt nhất, anh em nên sử dụng nam châm N52 nhé. Chúc mọi người in vui vẻ!!!

Khay đựng dụng cụ Grid10

Tôi đã thấy rất nhiều thiết kế khay đựng dụng cụ tuyệt vời, nhưng vì là thợ máy bay thường xuyên phải làm việc với hộp dụng cụ cả ngày (cùng với con trai tôi cũng là thợ máy bay), nên việc sắp xếp dụng cụ theo hình dáng (shadowing) là điều không thể thiếu đối với chúng tôi.

Thay vì dùng xốp truyền thống, tôi muốn thứ gì đó bền bỉ, cứng cáp hơn và trông gọn gàng hơn. Vì vậy, tôi đã thiết kế Grid10/Mag10.

Grid10 là một hệ thống sắp xếp dụng cụ in 3D dạng module. Các tấm đế được liên kết với nhau bằng những miếng nhựa in 3D hình “xương chó” đơn giản. Các phụ kiện được cố định bằng vít kim loại số #4 phổ biến.

Tấm đế Grid10 Base Plate

Đây là nền tảng của hệ thống — một khay tổ chức vạn năng được thiết kế để vừa với hầu hết các ngăn kéo đựng dụng cụ. Mỗi tấm đế đều có các rãnh và lỗ mồi để anh em có thể gắn chắc chắn nhiều loại giá đỡ dụng cụ, khay chứa và bộ sắp xếp tùy chỉnh.

Có nhiều kích thước khác nhau, cùng với các mảnh cạnh và góc để anh em lát kín ngăn kéo một cách hoàn hảo từ mép này sang mép kia.

• Các lỗ nam châm (5 mm × 2 mm) đã được tích hợp ở phía dưới nếu anh em không muốn lấp đầy toàn bộ ngăn kéo. (Lưu ý: lỗ có thể hơi rộng một chút do sai số sản xuất của nam châm — nên dùng thêm một giọt keo để cố định.)
• Các rãnh cách nhau 10 mm và được thiết kế ở góc 60° (rộng 2 mm ở phía trên, sâu 1,5 mm). Điều này giúp các linh kiện có thể được cố định bằng một ốc vít mà vẫn chống xoay.

Lưu ý quan trọng:

• Các mẫu Edge (cạnh) (16 mm, 13 mm và 10 mm) chỉ có các rãnh cho khớp nối “xương chó” — không có rãnh hay lỗ mồi.
• Các mẫu “Edge” có ba mặt với lỗ liên kết và một mặt phẳng (loại này có kèm rãnh và lỗ mồi).
• Các mẫu “Corner” (góc) có phiên bản phải (RH) và trái (LH) (ví dụ: 025×040 = 25 mm × 40 mm cho bên phải, 040×025 = 40 mm × 25 mm cho bên trái).

Chuyển đổi đơn vị:

Để đổi từ mm sang inch: chia cho 25.4. Ví dụ: 10 mm ÷ 25.4 ≈ 0.394"

Để đổi từ inch sang mm: nhân với 25.4. Ví dụ: 0.375" × 25.4 ≈ 9.525 mm

Ví dụ:

Với ngăn kéo rộng 19.25" (≈ 488.95 mm), anh em có thể dùng kết hợp các tấm 240 mm + 230 mm + 16 mm (tổng 486 mm). Khe hở nhỏ khoảng 3 mm có thể dễ dàng được xử lý bằng nam châm ở đáy. Hoặc, thay tấm 16 mm bằng tấm 20 mm (tổng 490 mm) và cắt tỉa nhẹ phần cạnh để vừa khít.

Nhựa in (Filament):

Tôi đã sử dụng nhựa Sunlu PLA 2.0+ và đạt kết quả rất tốt với tất cả các bản in này. Tôi không gặp vấn đề lớn nào về cong vênh hay nứt gãy. Luôn in các mẫu này với ít nhất ba lớp tường (walls) để đạt độ bền tối đa.
