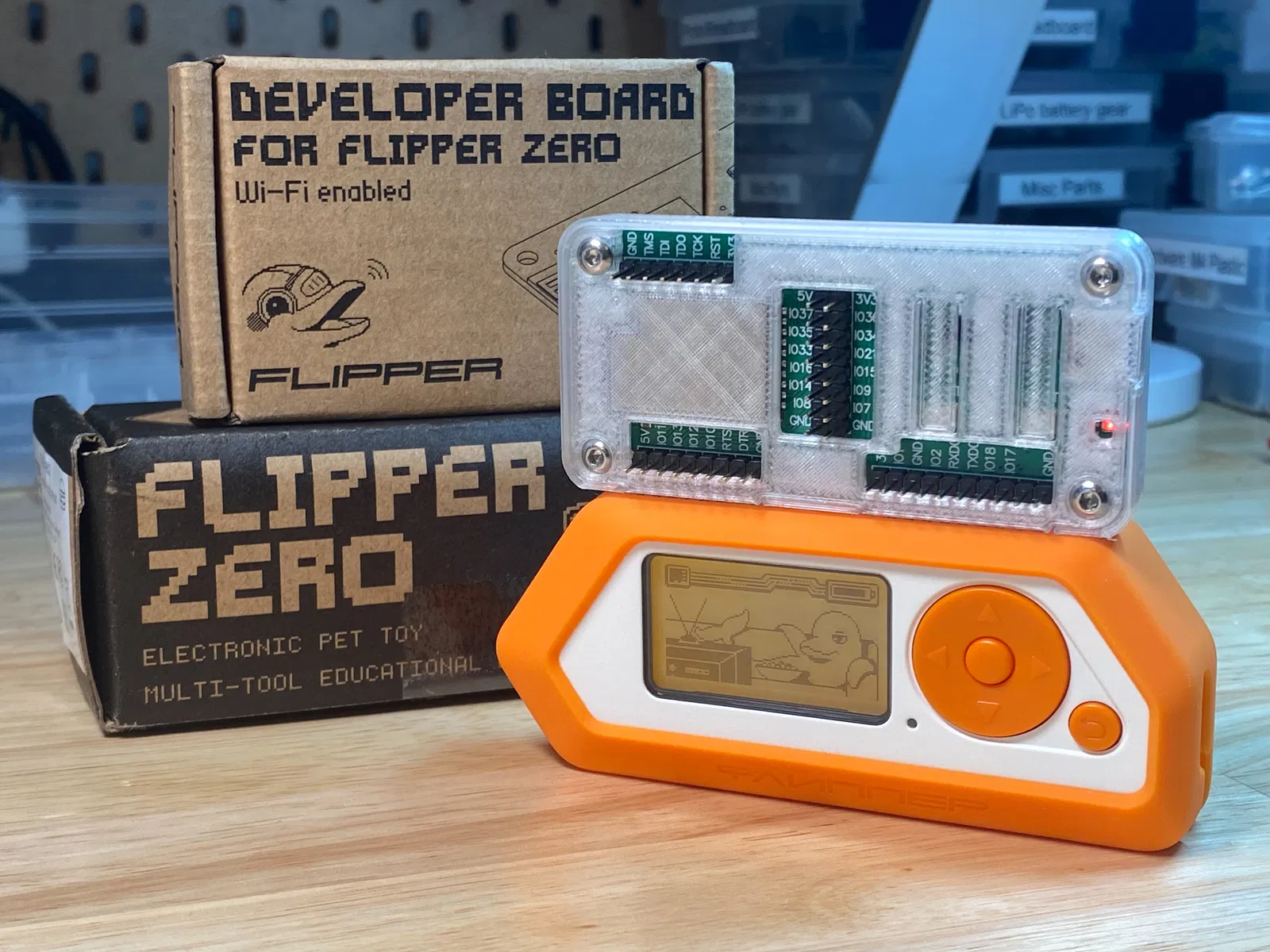

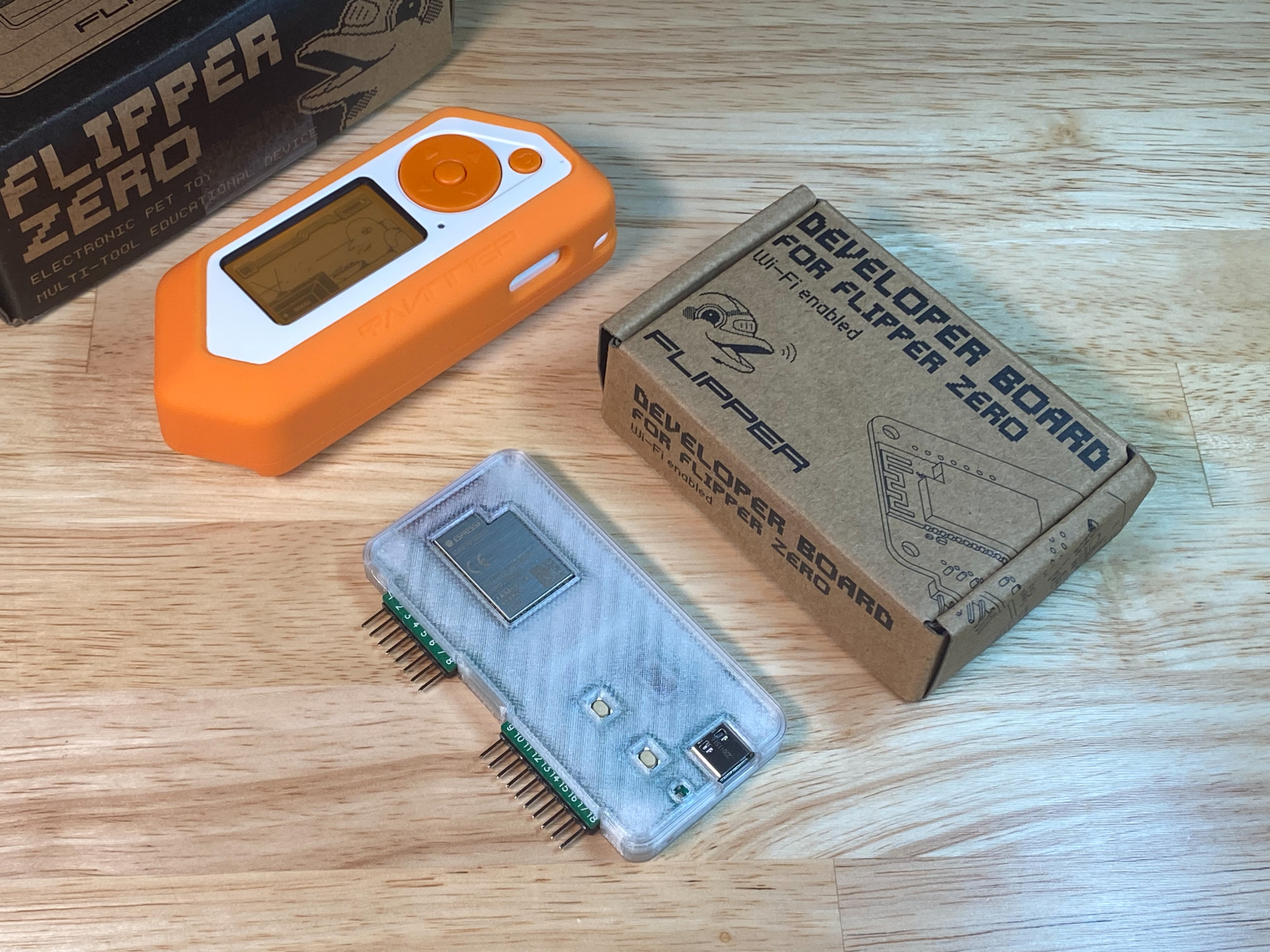

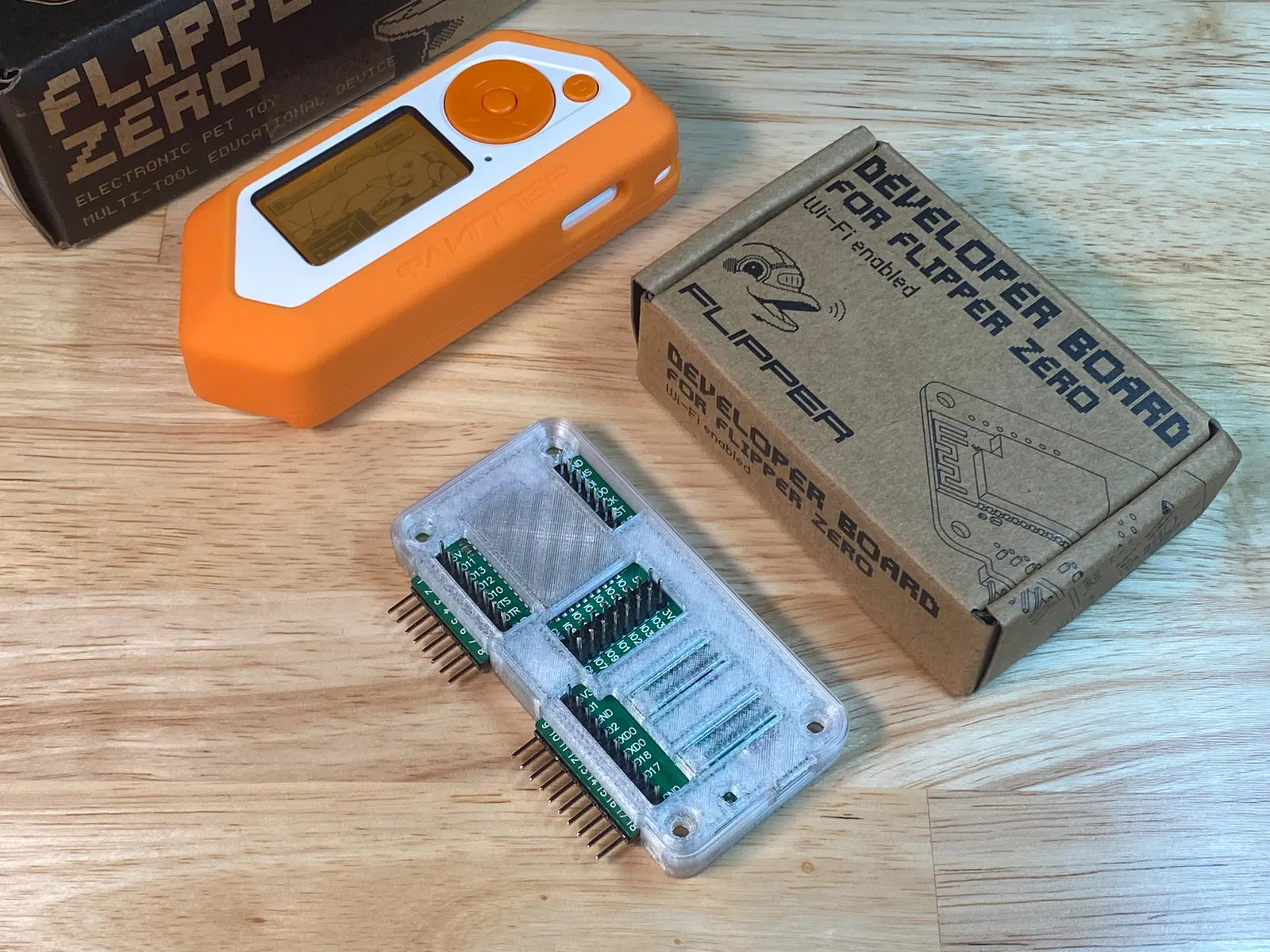

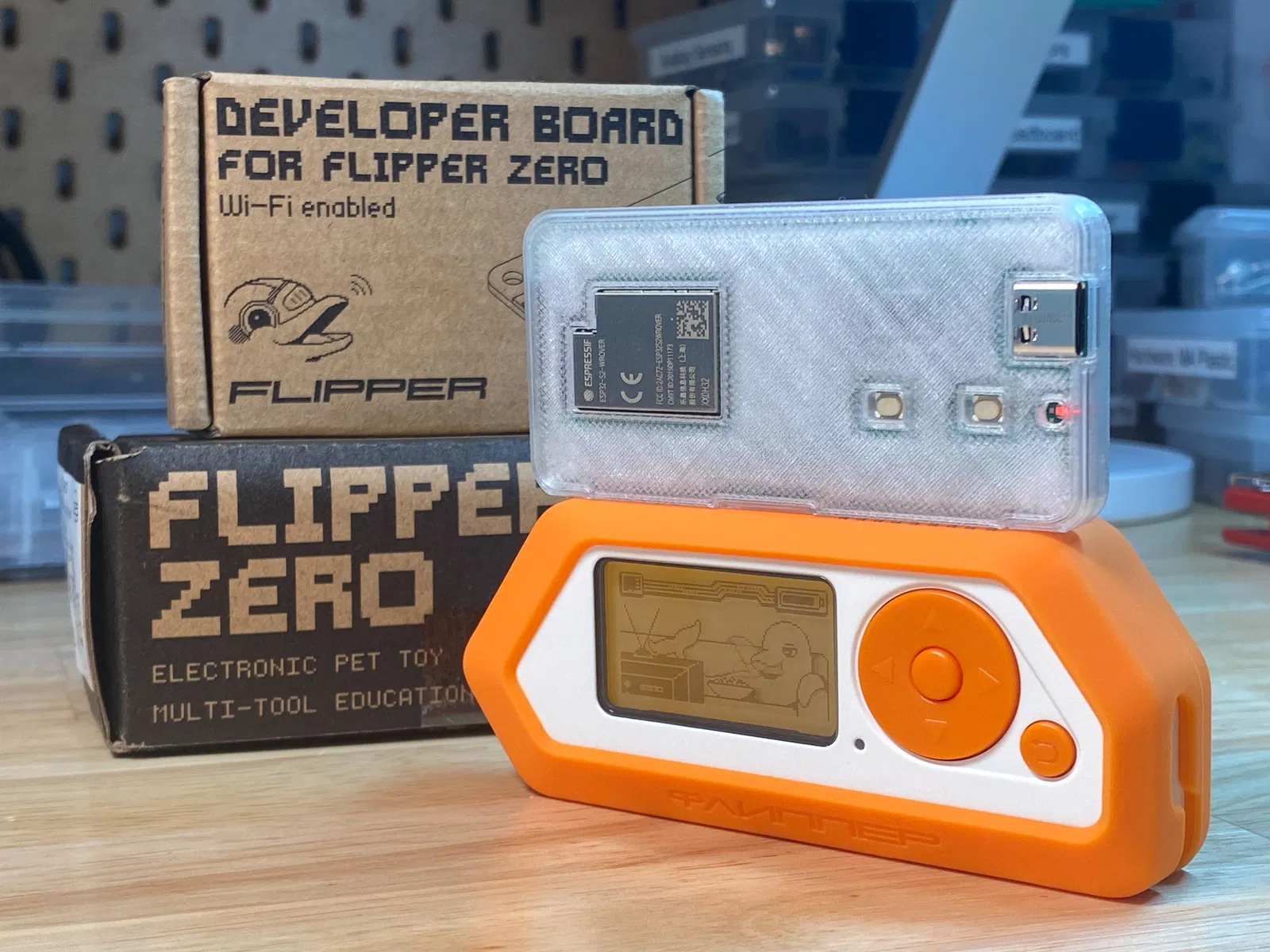

Vỏ cho Flipper Zero Wi-Fi Module v1

Vỏ bảo vệ đơn giản cho bo mạch phát triển Flipper Zero Wi-Fi Module v1.

Tài liệu Flipper Zero Wi-Fi Board: https://docs.flipper.net/development/hardware/wifi-developer-board

Các mẫu có sẵn:

• Vỏ đầy đủ
  • Yêu cầu 4 vít/đai ốc M3 để lắp ráp chắc chắn
  • Cứng cáp và đáng tin cậy hơn nhiều so với vỏ tối giản
  • Cả phần 'đế' và 'nắp' đều có sẵn với và không có khe cắt cho các đầu gỡ lỗi
• Vỏ tối giản

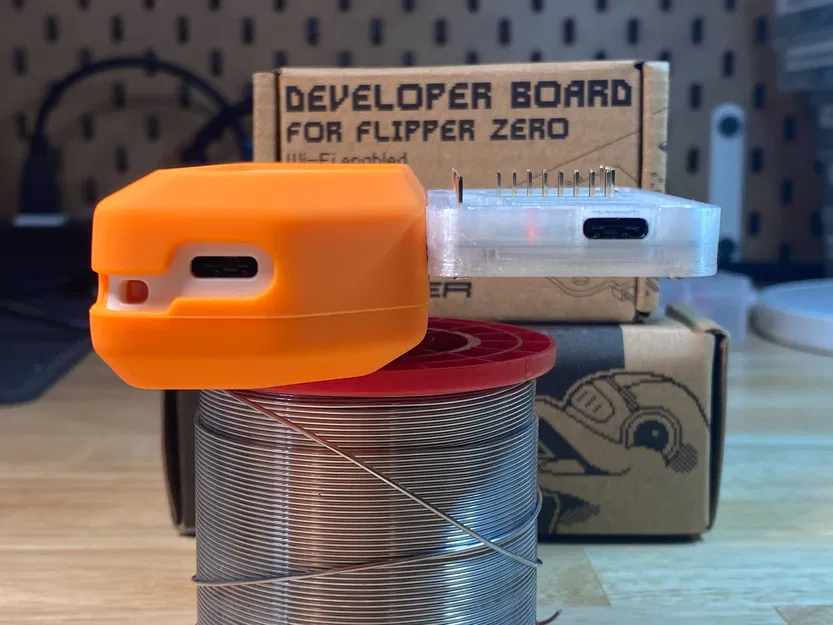

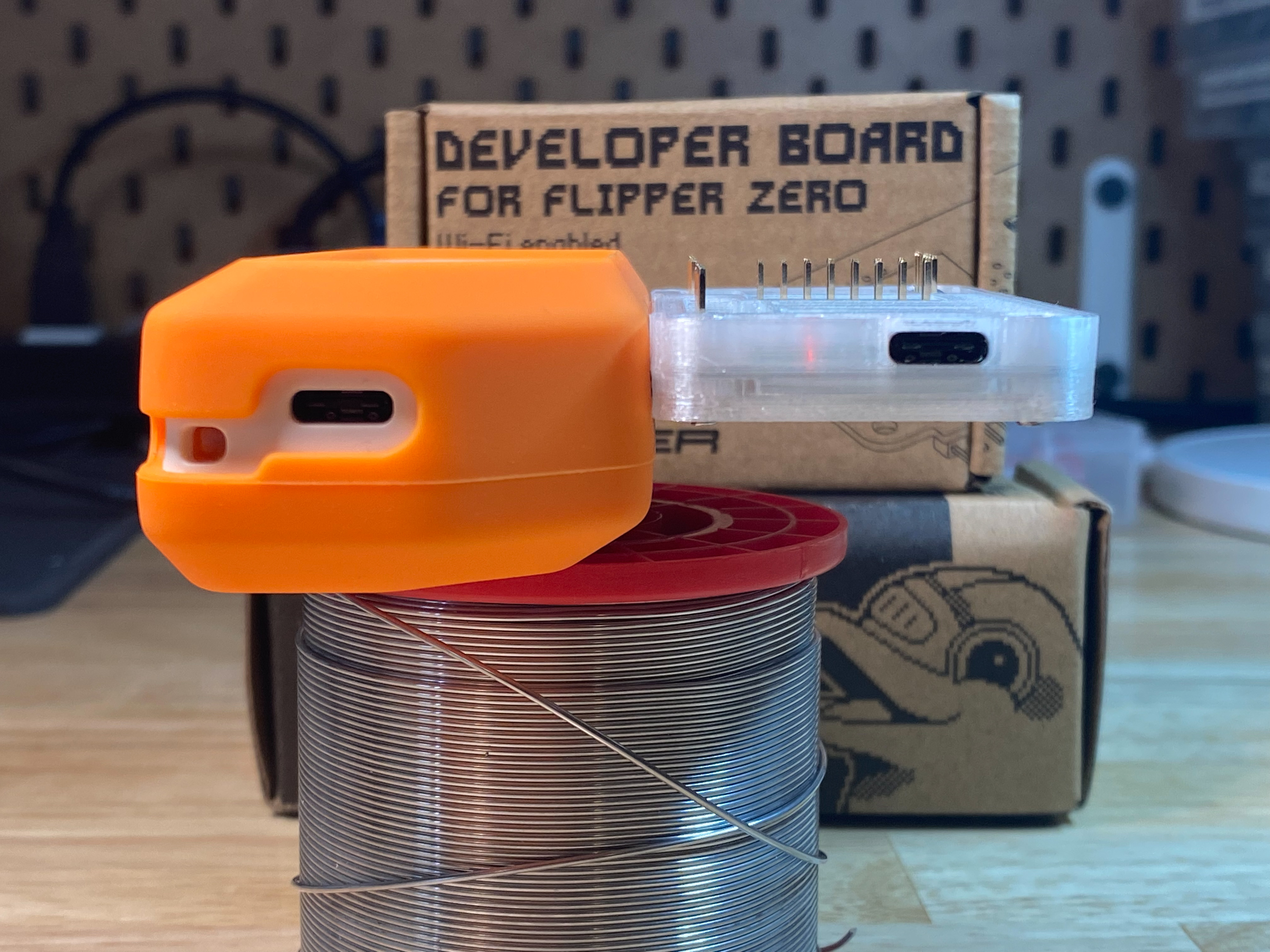

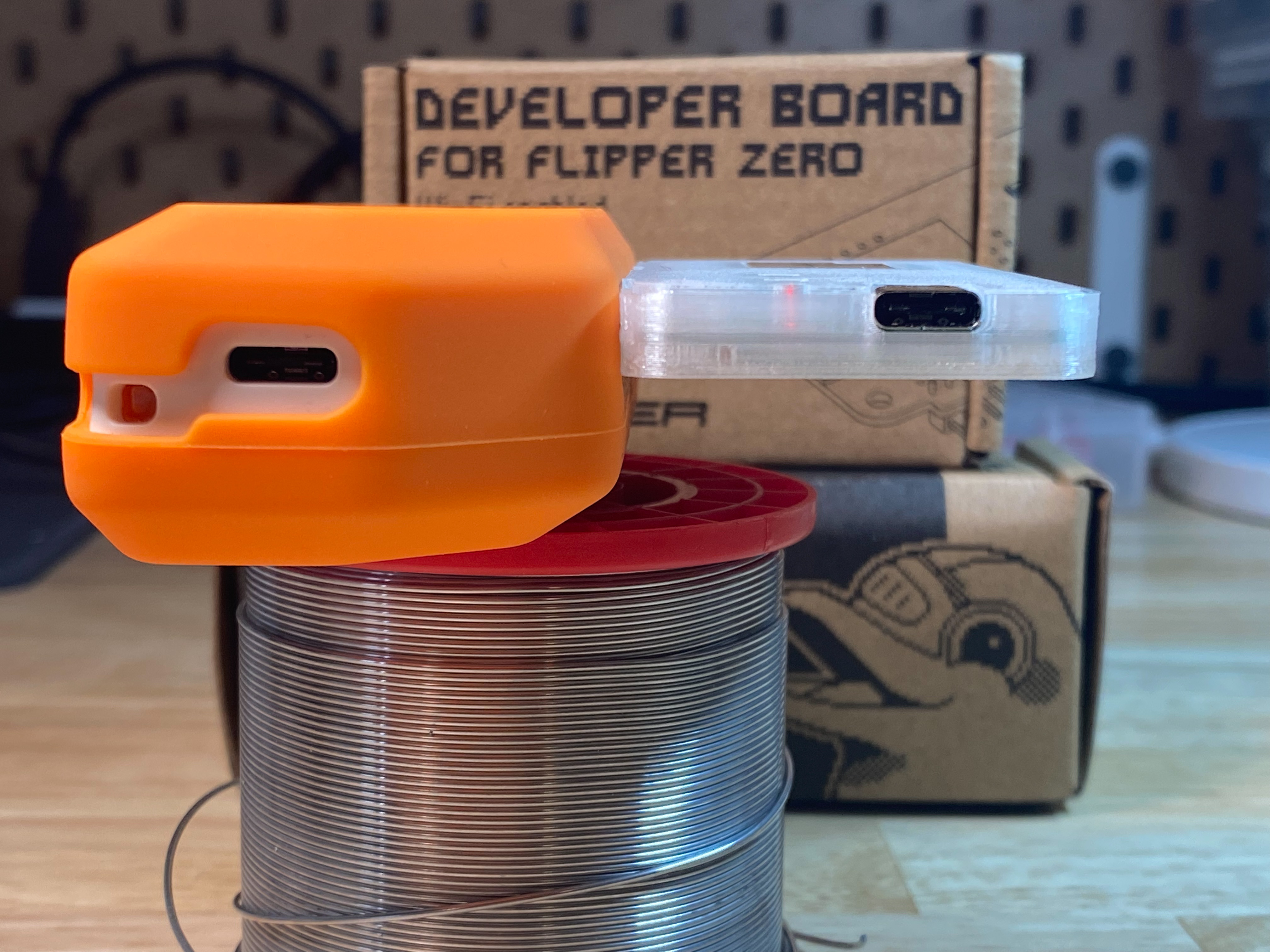

  • Mỏng hơn một chút so với vỏ đầy đủ (7mm so với 9mm)
  • Không cần dụng cụ hoặc phần cứng để lắp ráp
  • Dựa vào khớp nối ma sát để giữ độ cứng, có thể không vừa vặn đúng cách tùy thuộc vào dung sai máy in của bạn
  • Nếu việc tháo rời trong tương lai không thành vấn đề, một vài giọt keo CA lên các chốt có thể làm cho vỏ tối giản cứng cáp gần như vỏ đầy đủ.

Ghi chú in ấn

Các mẫu này đã được thử nghiệm trên máy in FFF Prusa MINI+ với Prusament PETG. Các mẫu được tạo ra với mục đích làm cho việc in FFF dễ dàng nhất có thể.

Các mẫu "đầy đủ" bao gồm các chỗ lõm cho đầu vít M3 và đai ốc, vì vậy có thể hữu ích khi bật hỗ trợ với khoảng cách mẫu chặt hơn (1.2mm) và khoảng cách mẫu giao thoa (0.1mm) để giữ mọi thứ sạch sẽ hơn. Sau khi in và trước khi lắp ráp, việc làm sạch cẩn thận các chỗ lõm là rất quan trọng để đảm bảo phần cứng vừa vặn và duy trì giao diện phẳng.

Việc in SLA chưa được thử nghiệm nhưng cũng sẽ hoạt động tốt. Nếu bạn in bằng máy in SLA, tôi sẽ rất cảm ơn nếu bạn có thể đăng một lượt làm với một số bình luận. :)

Cập nhật: 2022/12/14

Cảm ơn sự ủng hộ! Thật tuyệt vời khi thấy vỏ này được sử dụng ở khắp mọi nơi, từ bạn bè đăng về công việc phát triển Flipper của họ trực tuyến đến các YouTuber đăng video liên quan đến Flipper với các bảng phát triển của họ trong vỏ này. Cảm ơn rất nhiều đến những người đã đăng bài làm hoặc gửi tin nhắn cảm ơn cho tôi.

Tôi không có Patreon hay ko-fi gì cả, vì vậy nếu bạn muốn thể hiện sự ủng hộ, chỉ cần đăng một lượt làm, in một bản chỉnh sửa, hoặc xem một số tác phẩm khác của tôi trên Printables. Dưới đây là một vài dự án khác tôi đã chia sẻ trong năm điên rồ này mà tôi đặc biệt tự hào:

• Dụng cụ đo vít metric nhanh, bản chỉnh sửa ngắn
• Vỏ du lịch chắc chắn cho drone Snapchat Pixy
• Cánh bảo vệ thay thế cho drone Pixy
• Hệ thống gắn Ikea Skadis sử dụng insert ren nhiệt và móc in
• Bản chỉnh sửa vỏ máy ảnh RPi 4 HQ của Adafruit để thêm màn hình Hyperpixel lớn ở mặt sau

Vì vậy, một lần nữa, cảm ơn sự ủng hộ của bạn! Đừng bao giờ ngừng sáng tạo, chỉnh sửa và chia sẻ. :)

Mô hình liên quan

Một số người đã tạo ra những thứ thú vị tương thích với vỏ bo mạch phát triển này, vì vậy đây là một vài liên kết! :)

• Muốn giữ các chân đó được bảo vệ? Xem nắp này từ emmgr23!
  • Tôi đã muốn làm một chiếc nắp với mô hình ban đầu (thậm chí còn có bản nháp của nó trong tệp nguồn Fusion 360 được chia sẻ ở đây) nhưng chưa kịp thử nghiệm và tinh chỉnh ý tưởng. Tuy nhiên, chiếc này hoạt động khá tốt!
• Đã thêm đầu đọc SD vào bo mạch của bạn? Bản chỉnh sửa này từ king ! đã đáp ứng nhu cầu của bạn!
  • Đây chính là lý do tại sao tôi yêu thích văn hóa chỉnh sửa! Nhiều người đã thêm đầu đọc SD vào bo mạch của họ và một vài người đã yêu cầu tôi làm vỏ cho bo mạch đã sửa đổi của họ nhưng tôi chưa có thời gian.
• Muốn giữ bo mạch phát triển và Flipper của bạn cùng nhau trong một chiếc vỏ ấm cúng? Tải bản chỉnh sửa Vỏ Flipper Zero xuất sắc của TruTech từ Zen Schuette!
  • Một ví dụ tuyệt vời khác về văn hóa chỉnh sửa để giải cứu! Vỏ Flipper Zero của TruTech là nơi tôi giữ của mình, đặc biệt là khi di chuyển, và bản chỉnh sửa nắp này là một cách hay để giữ bo mạch phát triển tiện dụng mà không bị rung lắc trong túi.
• Muốn có một chiếc vỏ lớn hơn cho nhiều thú vui Marauder hơn? Mở rộng vào chiếc vỏ chắc chắn rộng rãi hơn này từ beebo!
  • Nhiều không gian cho các phụ kiện khi di chuyển với một giá đỡ bo mạch phát triển tiện dụng sẽ vừa vặn với chiếc vỏ này.
• Không có máy in 3D? Chỉ cần mua một chiếc vỏ in từ justcallmekoko trên cửa hàng Tindie của anh ấy!
  • Vì đây là một mô hình được cấp phép hoàn toàn theo Creative Commons, anh ấy không cần xin phép, nhưng anh ấy đã dành thời gian hỏi liệu anh ấy có thể bán vỏ in được không và tôi rất vui lòng hỗ trợ.
• Muốn sử dụng insert ren nhiệt? Bản chỉnh sửa này từ George đã đáp ứng nhu cầu của bạn!
  • Tôi đã tạo mô hình này trước khi học nghệ thuật insert ren nhiệt và luôn có ý định thêm một phiên bản sử dụng insert nhưng chưa bao giờ thực hiện được. Nhờ có George mà tôi không cần phải làm vậy. :)
