Hộp rugged Gridfinity 4x5 - Bản BambuLabs

Mình rất thích hộp lưu trữ Gridfinity dạng parametric của Pred, nhưng mình không cần thiết kế chồng lớp (stackable). Với lại mình còn thích kiểu dáng rugged box của Whity hơn. Vậy nên mình kết hợp cả hai lại thành một hộp Gridfinity 4x5. Bản edition này có nắp với logo BambuLab. Thiết kế được làm để dễ in bằng các hệ multi material.

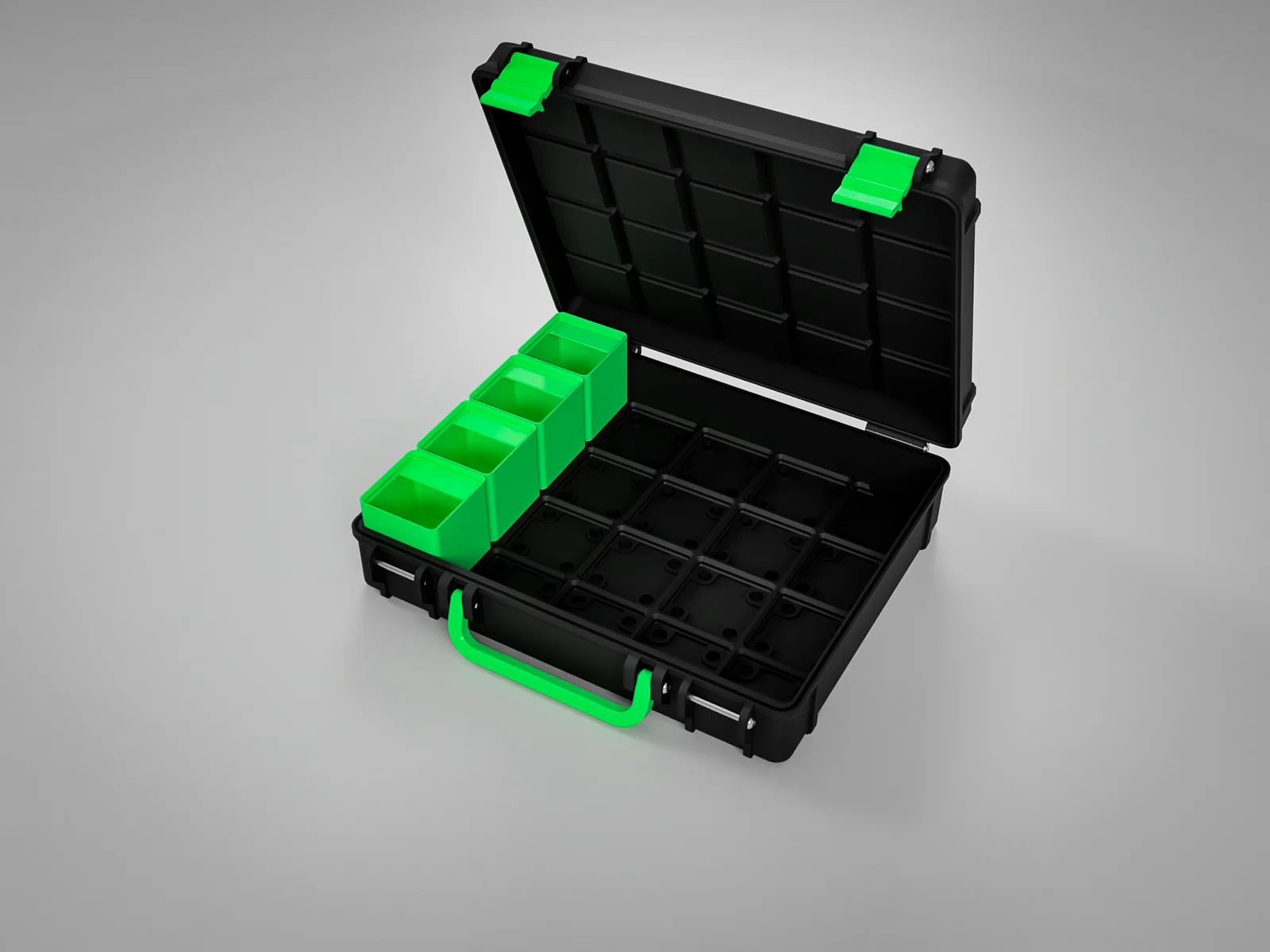

Hộp chứa được các bin cao 6U và khi đóng lại sẽ tránh việc đồ bị đổ tràn từ bin này sang bin khác. Hộp được thiết kế đủ cứng cáp nhưng vẫn mỏng gọn nhất có thể.

Printing

Các file .stl đã được xoay đúng hướng sẵn. Với file .step thì bạn cần tự kiểm tra.

Bạn cần in

• 1x bottom

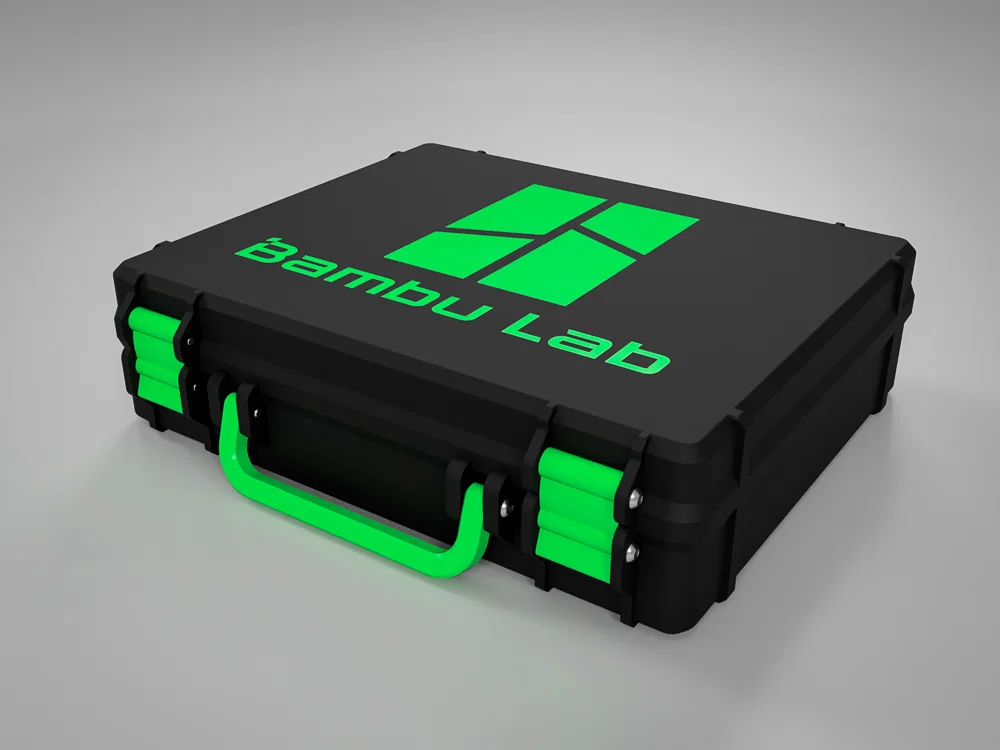

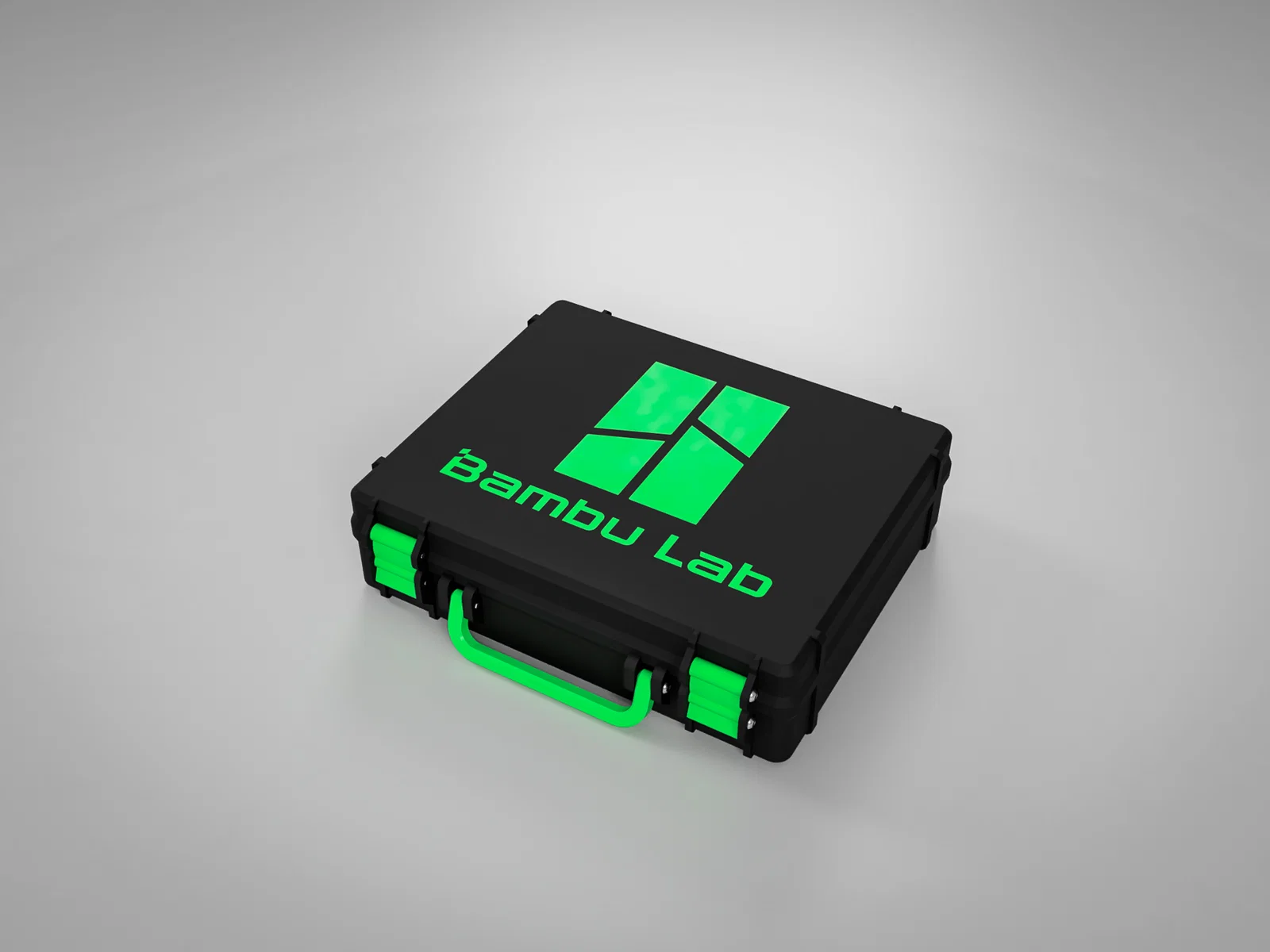

• 1x lid (có logo)
• 1x handle
• 2x latch
• 1x seal (tuỳ chọn - in seal bằng TPU)

Print settings

Hộp sẽ in đẹp nhất với các thiết lập sau:

• 3 Perimeters/Walls
• 5 Bottom/Top layers
• 20% infill
• 0.2mm layer height
• Arachne để tạo tường (wall generation)

Multi Material Printing (nắp có logo)

Khi dùng file .step, bạn chỉ cần gán vật liệu khác nhau cho phần logo và phần thân trong slicer.

Khi dùng file .stl, bạn cần split STL thành các phần trước, rồi mới có thể gán vật liệu khác nhau cho phần nắp và phần logo.

Assembly

Để lắp ráp bạn cần:

• 6x vít M3x30mm cho bản lề và latch
• 2x vít M3x18mm cho handle
