Hộp slipcase cho Pi4B + PiSugar3
Slipcase dành riêng cho Raspberry Pi 4B và PiSugar3 UPS Hat (pin 5000mah). Thiết kế 3 mảnh kèm IOPlate snap-on, có nút Battery Status LED, gờ định hướng giúp lắp đúng chiều. Bản June 2024: to hơn, mát hơn, fit chuẩn, dễ lắp.
Mô tả
Case này được tạo bởi/cho BiblioTech Sans Frontieres, nếu được mong bạn cân nhắc ủng hộ họ.
https://www.librarieswithoutborders.org/
Phiên bản mới tháng 6/2024: to hơn, tản nhiệt tốt hơn, fit chuẩn hơn, lắp dễ hơn, v.v.
Case này dành cho Raspberry Pi4B và Pi Sugar3 UPS Hat. Case gồm 3 phần, có IOPlate bấm/snap vào che phần IO. Pi4B và PiSugar 3 nên được lắp với nhau bằng ốc và standoff đi kèm theo board Sugar3 với pin 5000mah.
Tích hợp nút cho Battery Status LED.
Có các boss và gờ dẫn hướng—giống như IOPanel—giúp cụm board nằm đúng chiều trong case. Cần lắp cẩn thận.

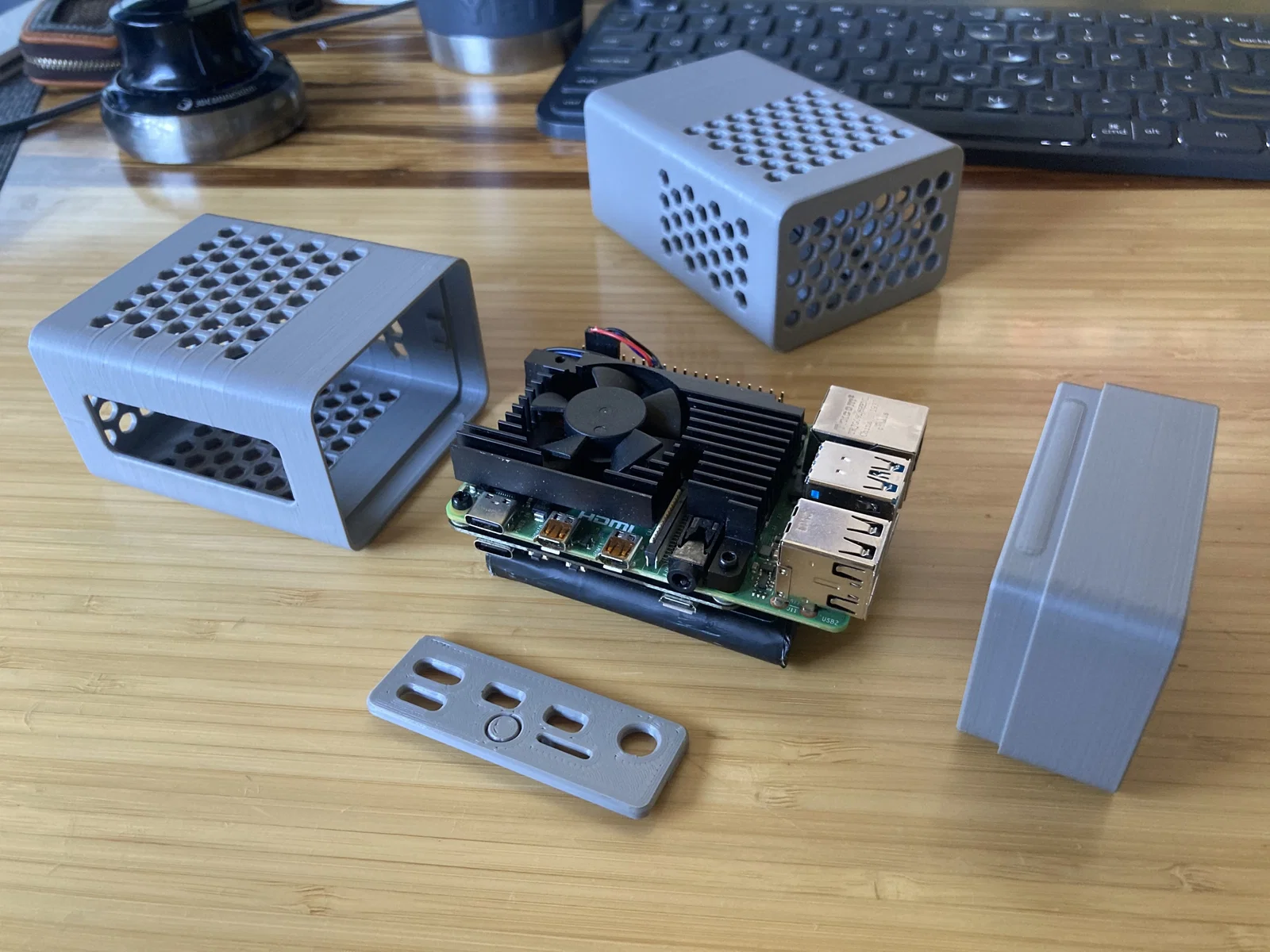

Cách lắp đơn giản: gắn Sugar3 lên Pi4B (dùng ốc và standoff đi kèm Sugar HAT), bấm IOPlate vào phần IO cạnh bên, gắn MicroSD vào Pi4B, trượt cả cụm vào phần đế rồi cẩn thận ấn nắp vào. Đường ráp giữa nắp và đế là line-to-line, không có khe hở.

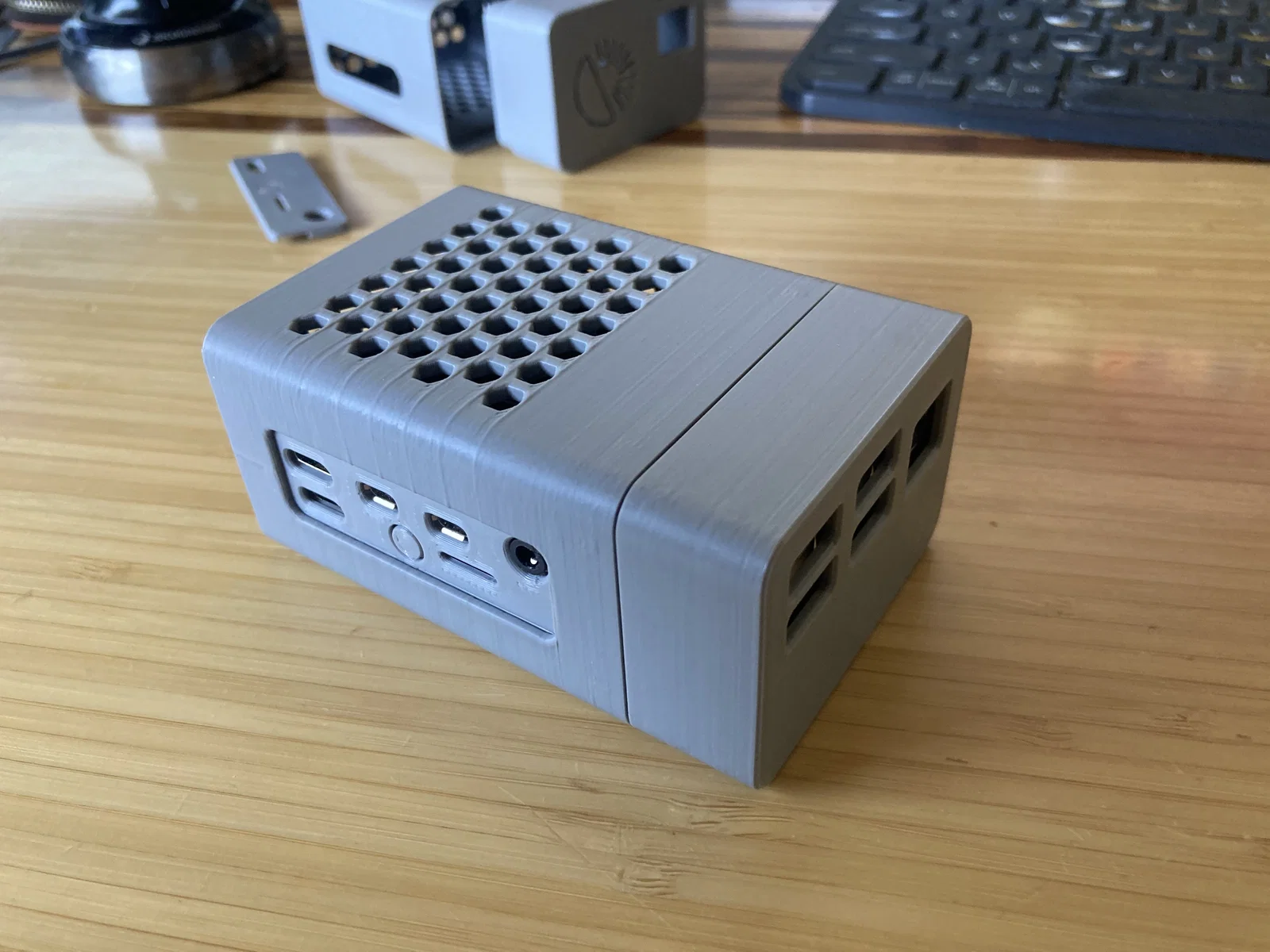

Mẫu trong hình được in bằng Prusament PLA.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — NoDerivativesCC-BY-NC-ND
