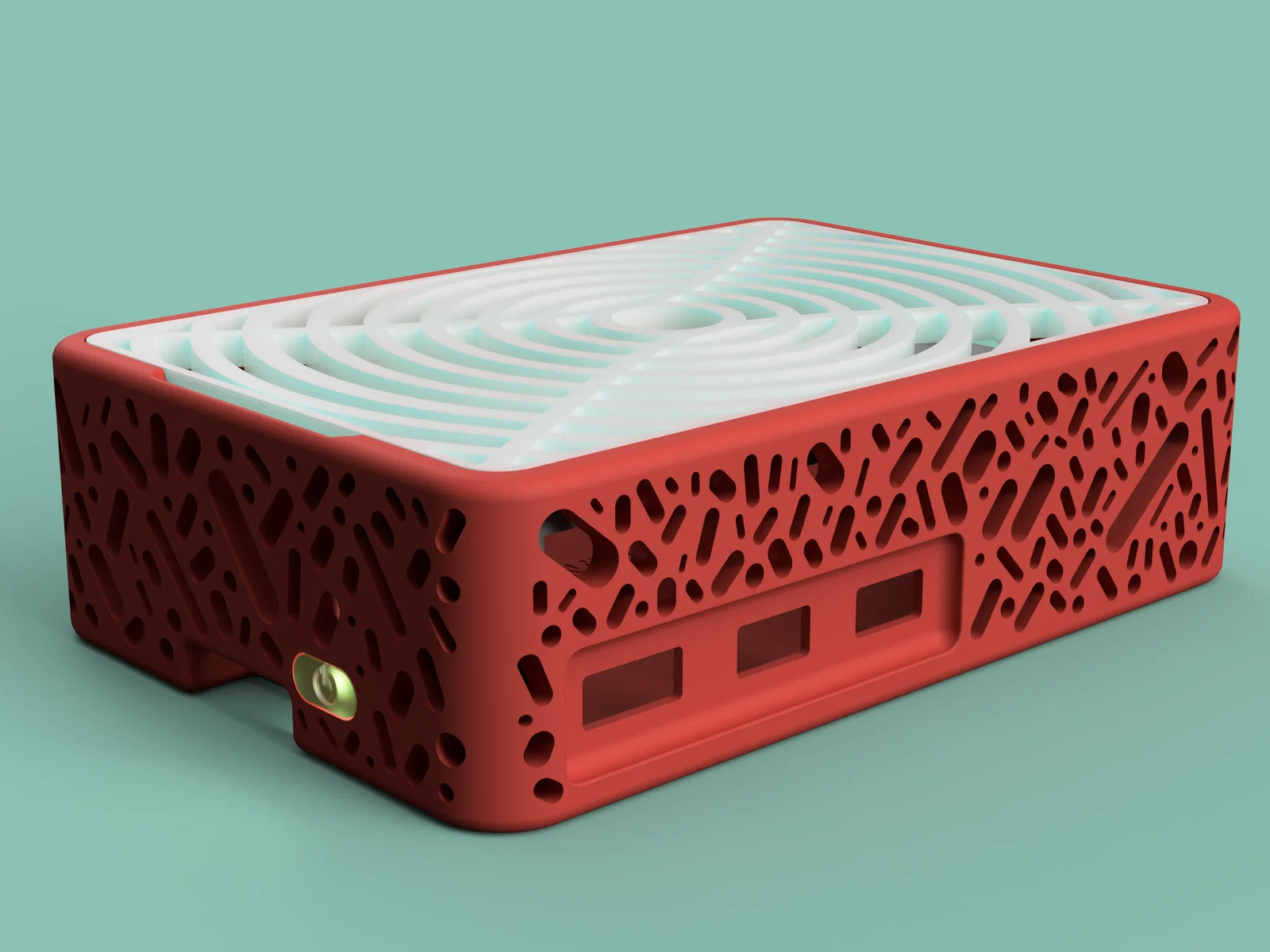

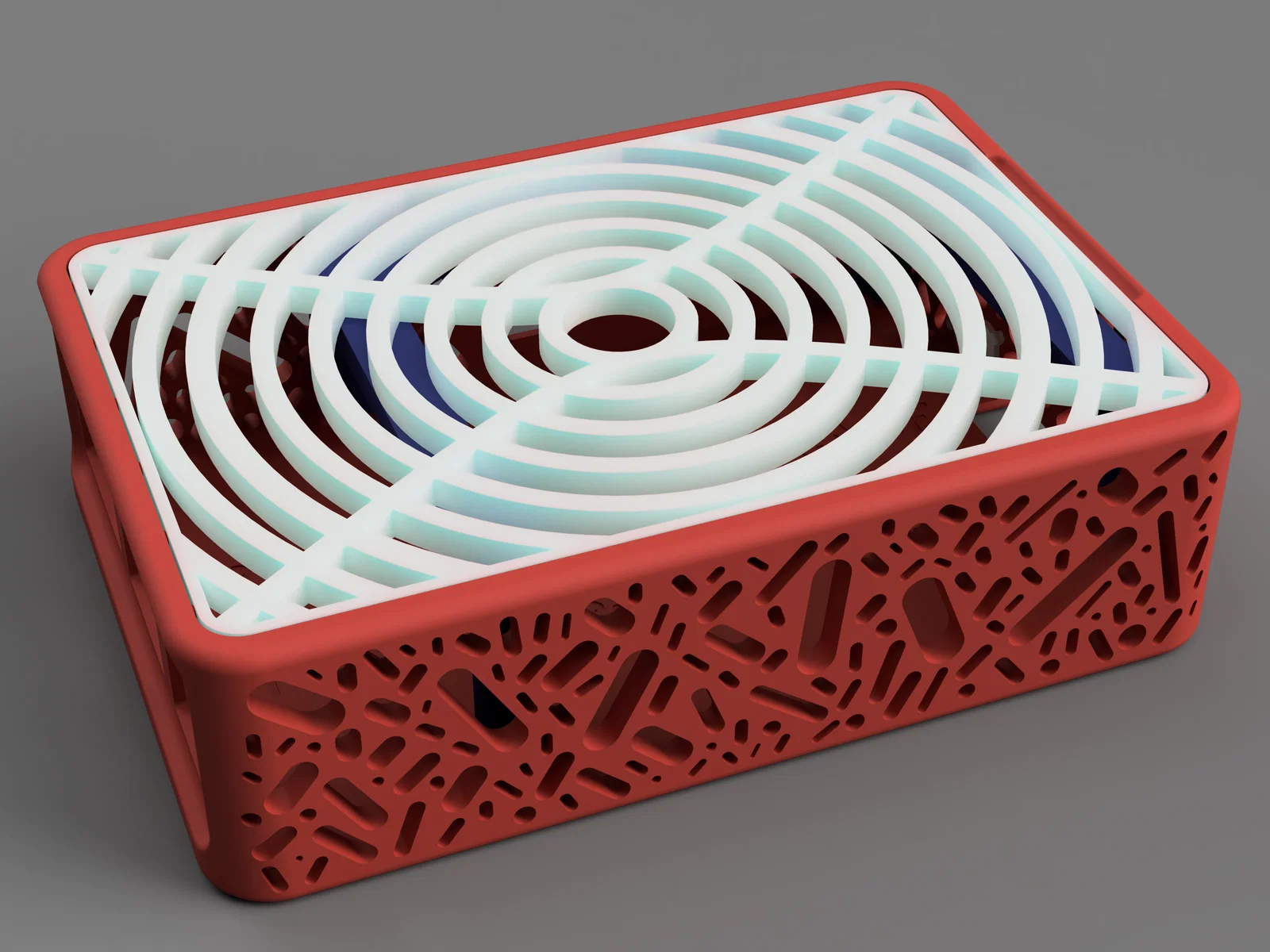

Case Raspberry Pi 5 hỗ trợ M.2 NVMe SSD HAT, top custom & nút nguồn (UPDATED v1.3)

Trước hết, cảm ơn bạn đã bấm vào và (biết đâu) sẽ in model của mình :D

Case cho Pi 5, làm theo thiết kế của .

Phần top và khung giữa (mid-frame) vẫn giữ nguyên.

In FDM thì mình khuyên dùng PLA hoặc loại filament cứng tương tự.

!!!

M.2 HAT+ chính hãng sẽ không vừa case tiêu chuẩn vì standoff dài và ốc to…

M.2 HAT+ chính hãng có thể sẽ vừa nếu +5mm, bạn sẽ cần tự thiết kế topper/top riêng hoặc bắt ốc Pi từ phía dưới, vì mình đã làm sẵn tùy chọn bắt ốc với case +5mm.

Official Active Cooler dùng được cho cả hai phiên bản. Mình mua waveshare m.2 nvme hat ở đây (AliExpress) và đây là trang chính thức.

Bạn cần in những phần sau:

• Thân case (Case body)
• Nắp case (Case Top)
• Khung giữa / Mid Frame (Không cần mid-frame nếu bạn dùng M.2 NVME HAT)

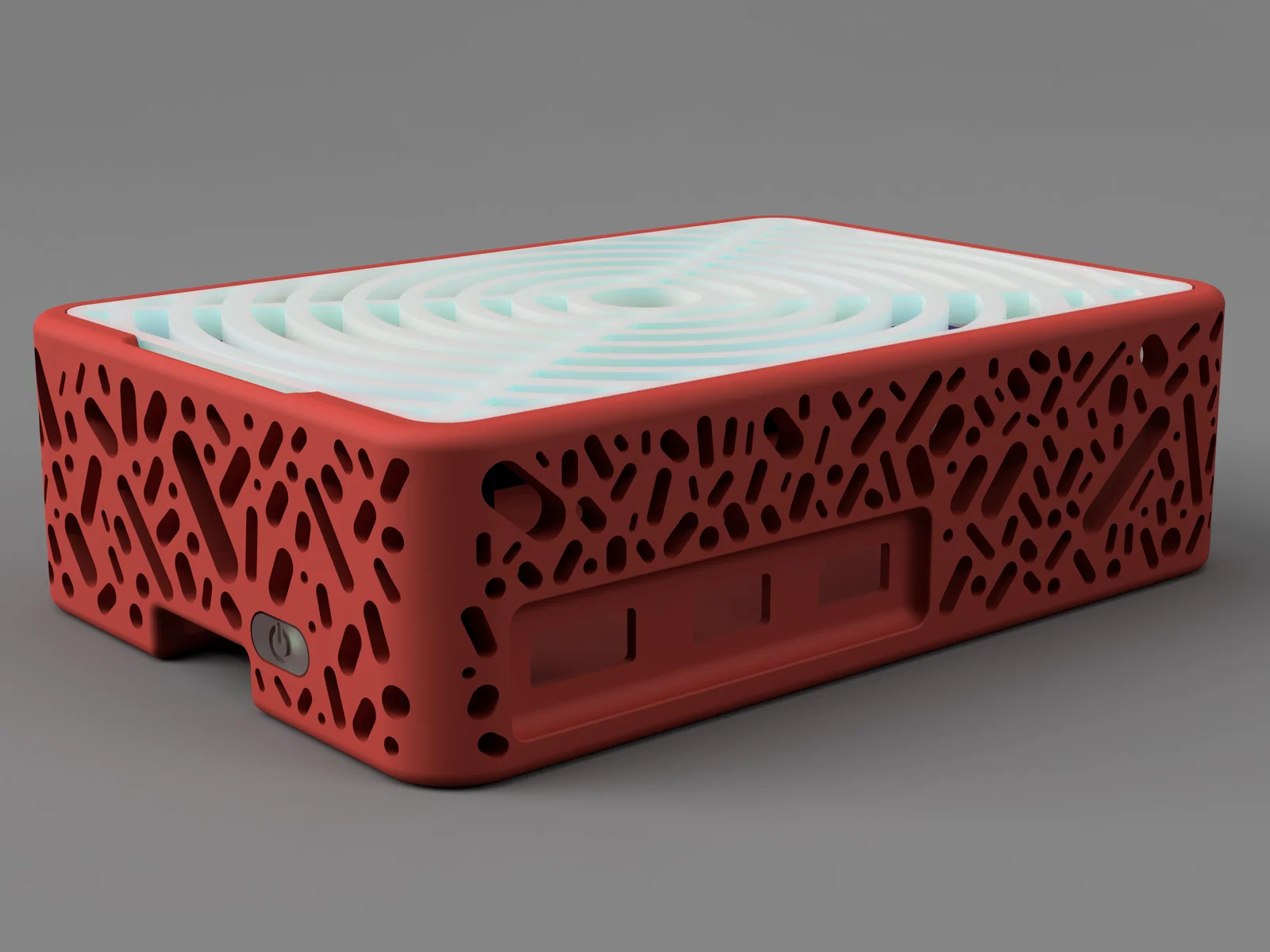

• Nút bấm (Button) (bạn có thể chọn không in)

In có cần support không?

• Nếu bạn có máy SLA/RESIN thì in bản không support.
• Nếu bạn dùng máy FDM/FILLAMENT thì dùng bản có support.

Chọn mid-frame nào:

• Side:
  • chừa khoảng trống quạt tối đa
  • che GPIO hoặc cổng camera
• Middle:
  • quạt bị che một phần
• Side-middle:
  • mình nghĩ sẽ không che gì (chỉ có cổng PCIe là bị)
• Side-middle and Fan Pins Offset (KHUYÊN DÙNG):
  • mọi thứ thông thoáng (nhìn như bạch tuộc)
• Không cần mid-frame nếu bạn dùng M.2 HAT (nếu muốn bạn có thể in cái nắp che GPIO này để khỏi bị cấn/đâm tay :D)

Những thứ cần để hoàn thiện bản in:

• Kìm/kềm cắt (pliers/side cutters) để bẻ/cắt support (nếu bạn in bản có support)

RPI5 không chịu boot bằng SSD?

1. Bạn đã set boot order chưa? (nếu chưa thì làm theo hướng dẫn này của Jeff Geerling)
   • Sửa EEPROM trên Raspberry Pi 5.
     sudo rpi-eeprom-config --edit
   • Đổi dòng BOOT_ORDER thành như sau:
     BOOT_ORDER=0xf416
   • Thêm dòng sau nếu dùng adapter không phải HAT+ (Nếu bạn dùng waveshare M.2 NVME HAT+ thì không cần làm bước này):
     PCIE_PROBE=1
   • Nhấn Ctrl-O, rồi Enter để ghi thay đổi vào file.
     Nhấn Ctrl-X để thoát nano (trình editor).
2. Nếu vẫn không boot thì thử tháo ra gắn lại (re-seat) đầu nối PCIe.
3. Cuối cùng, nếu vẫn không được thì thử update bios/firmware cho PI5 (mình từng gặp lỗi này)
   • Boot vào OS bằng thẻ sd
   • Chạy sudo apt update rồi sudo apt install rpi-update để cài tiện ích.
   • Chạy sudo rpi-update và làm theo hướng dẫn trên màn hình.
   • Reboot là xong (đây là tutorial mình dùng để tham khảo)

Kích thước topper/top custom:

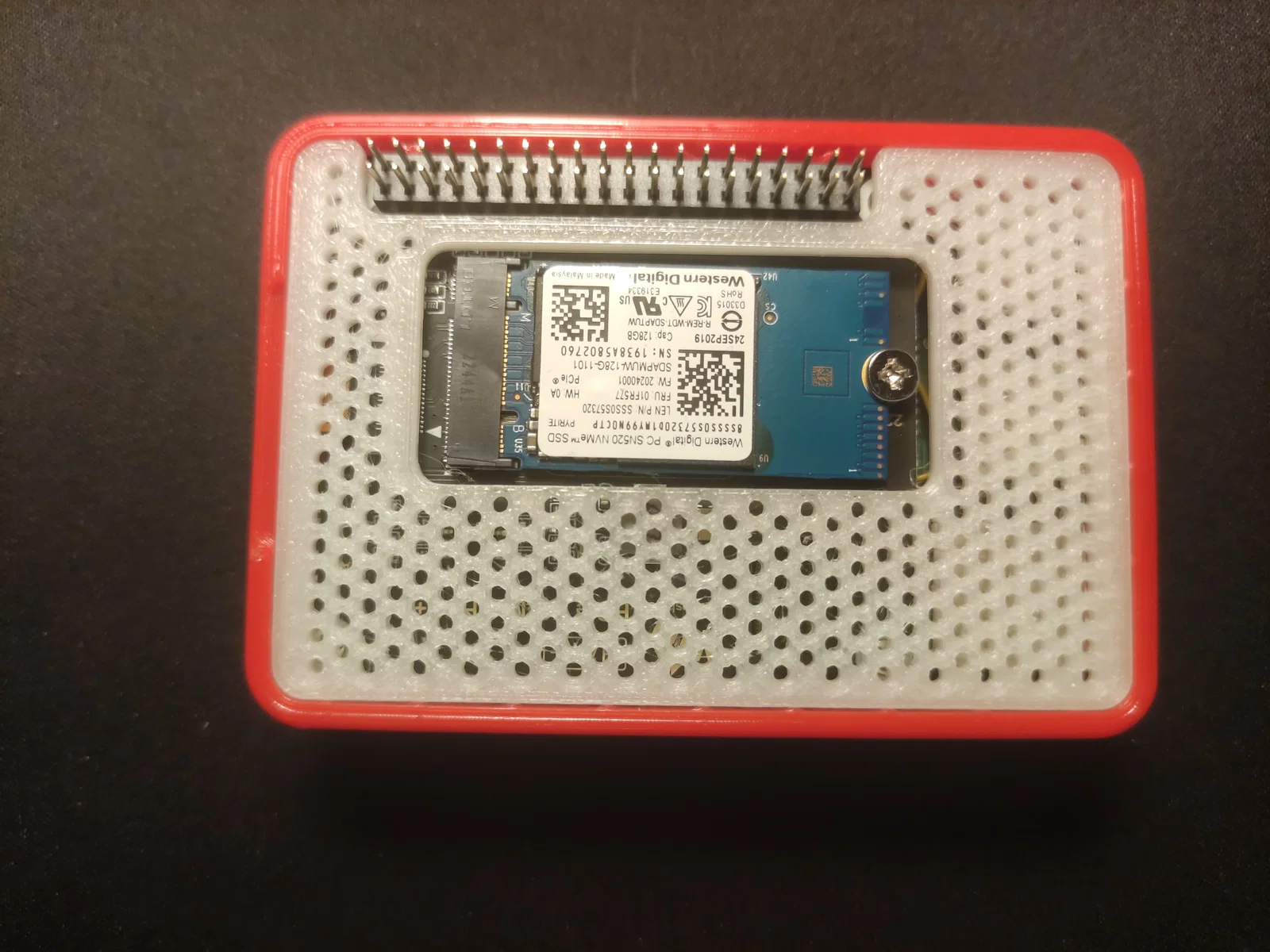

• Bản này có trụ (poles) cho Waveshare m.2 NVMe hat và cho case +5mm; các kích thước khác giống bản gốc.

Cài đặt in (Print settings):

• Speed: tùy
• Infill: 10-100%
• Number of walls: 2-4
• Retraction: chỉnh lại <3 (bạn có thể làm bằng cái này)

Cách chỉnh case (v1.1 trở xuống) để vừa waveshare M.2 NVME HAT+:

1. Chuẩn bị tua vít bake/phillips (+) (mình dùng PH2)
2. Xoay tua vít vào 2 lỗ nằm sát các cổng bên hông của Raspberry Pi, mài bớt vật liệu cho tới khi đủ chỗ để vừa ốc bắt HAT lên Pi.

From

To

Change log:

• V1
  • Phát hành bản đầu (đang đợi PI5 về)
• V1.1
  • Thêm lỗ cho quạt trên thân case.
  • Mình có RPI5 rồi nên test được case, bản thiết kế cuối cùng vừa khít Pi với cooler của mình!
  • Mình chuyển các file cũ vào thư mục LEGACY (có thể bị lỗi).
• V1.2
  • Hỗ trợ SSD (waveshare M.2 NVME HAT+)
  • Thay đổi phần ngàm/bắt lên case
  • Top mới cho hỗ trợ SSD (blank, có lỗ và file fusion 360)
  • Hướng dẫn chỉnh v1.1 trở xuống để vừa waveshare M.2 NVME HAT+
  • Thêm wall mount
  • Hướng dẫn xử lý sự cố SSD
• V1.3
  • Thêm thiết kế case +5mm
  • Topper mới cho waveshare hat dành cho case +5mm
  • File để chỉnh case +5mm

Chúc bạn in vui vẻ! (cần hỗ trợ gì cứ hỏi)
