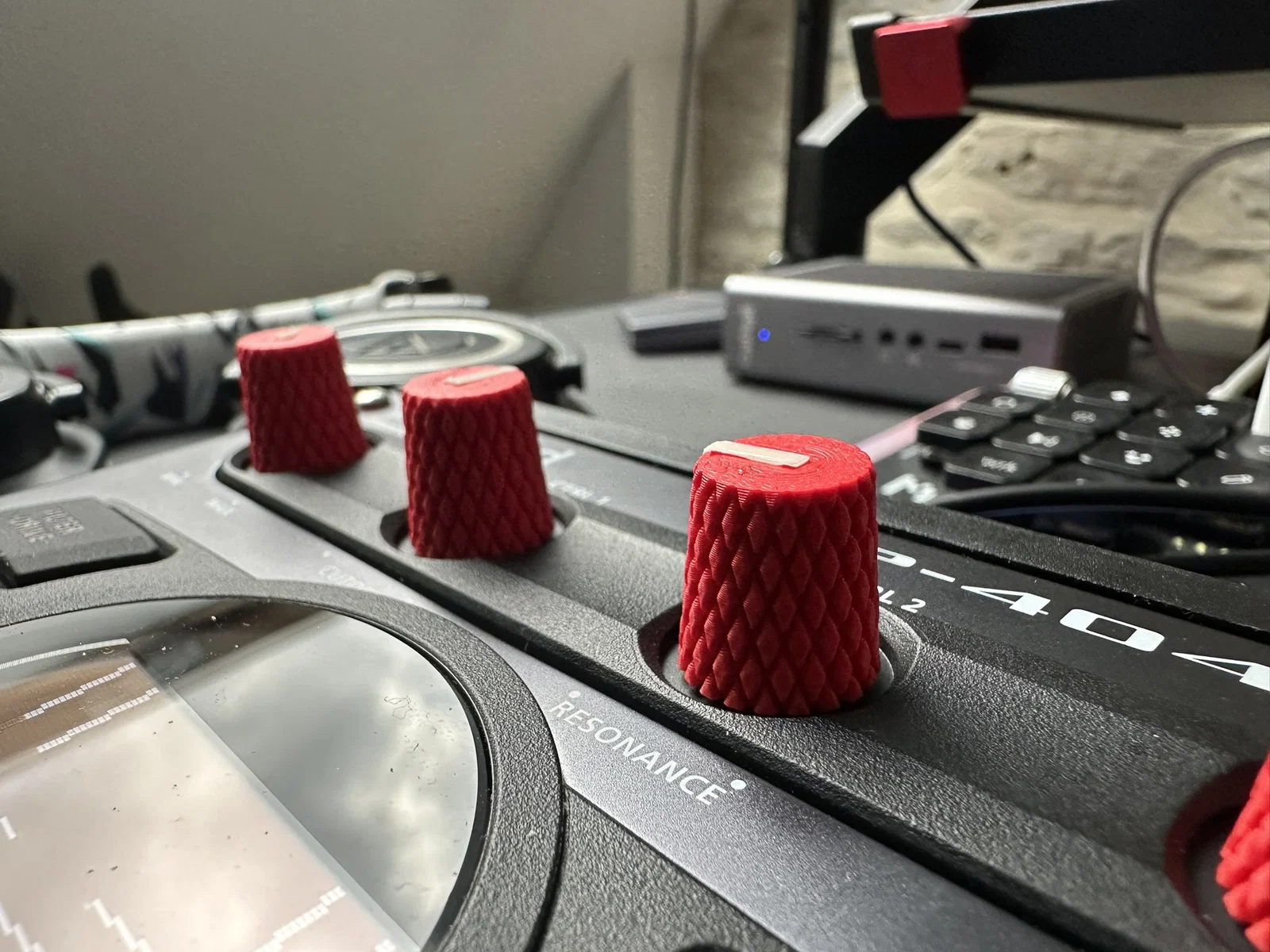

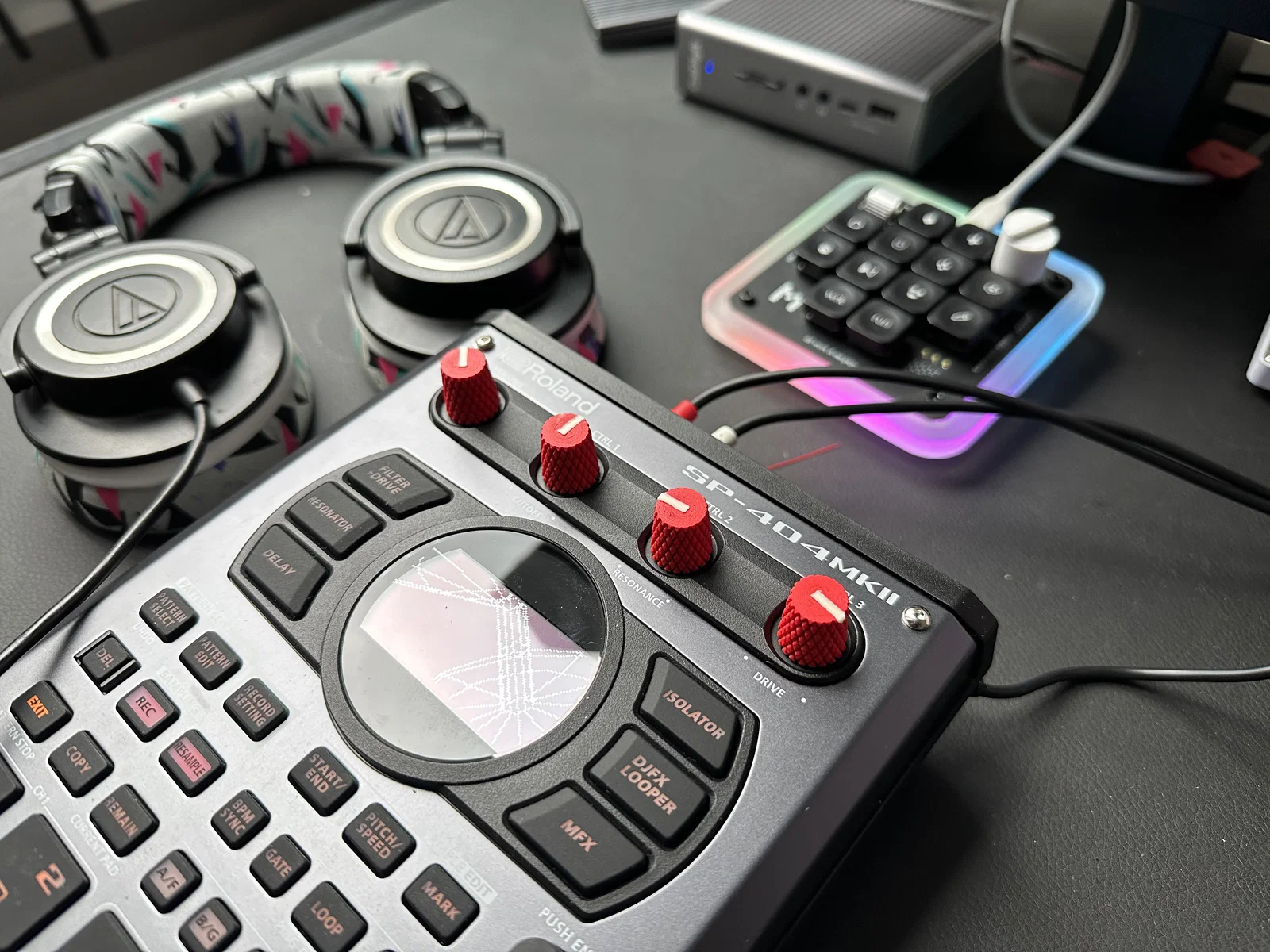

Núm vặn knurled / nắp potentiometer cho SP 404 MKII

Mình làm cái này cho SP 404 MKII (và đây cũng là thiết bị duy nhất mình test) nhưng mình nghĩ là nó sẽ vừa với đa số potentiometer (pots).

Hướng dẫn

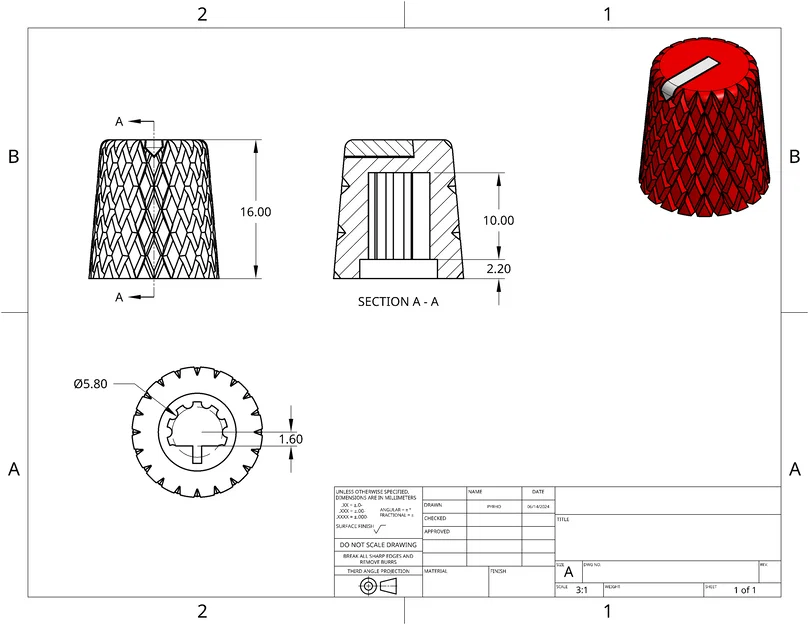

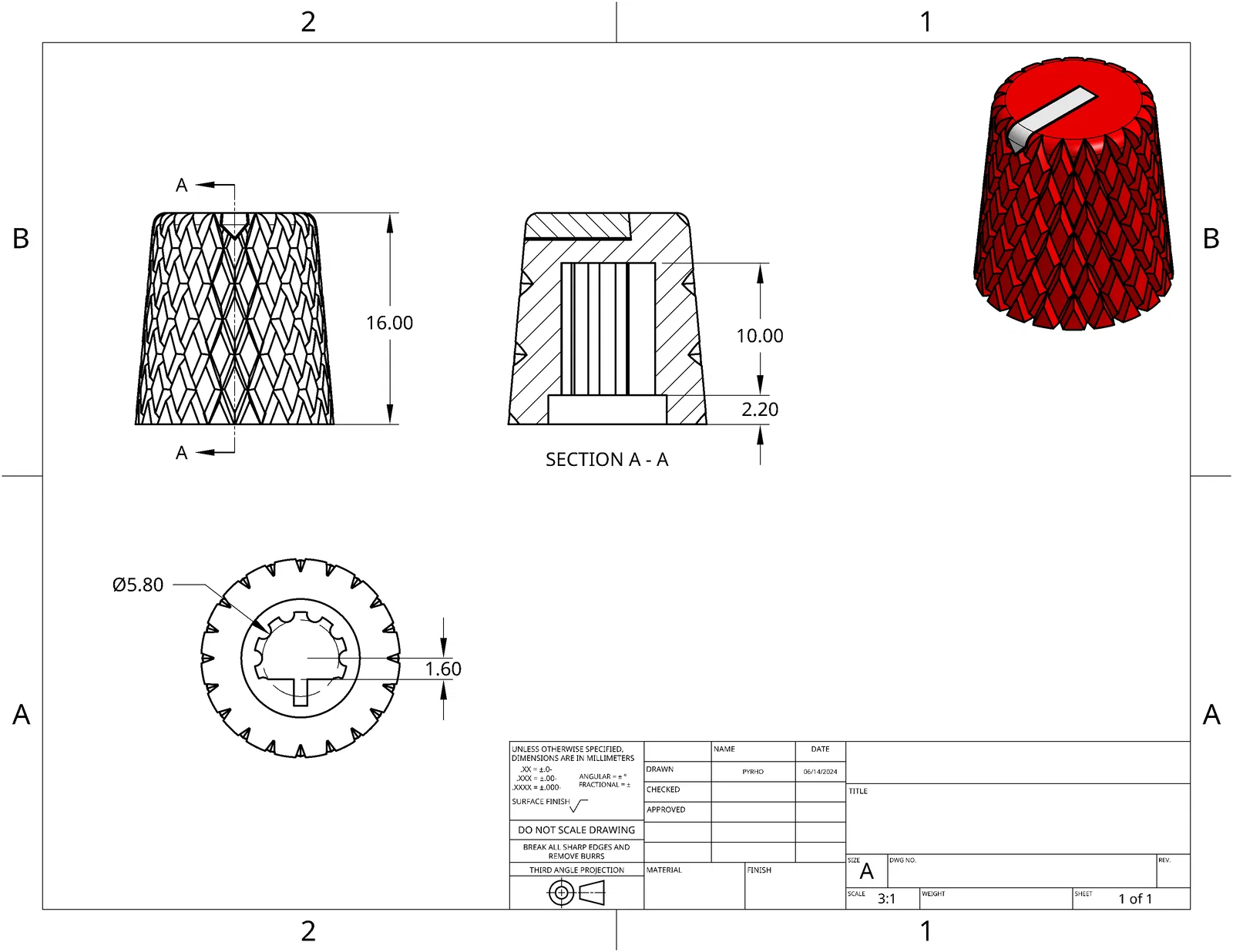

Model này gồm 2 phần: “knob” và “indicator” (trong hình phía trên lần lượt là màu đỏ và trắng).

Bạn có thể chỉ in phần “knob”, nhưng như vậy sẽ để lại một phần lõm ở giữa.

Bạn có thể in phần “indicator” bằng màu khác rồi trượt vào phần “knob”. Nó sẽ cần dùng lực hơi mạnh vì thiết kế không nhằm để tháo ra.

Mình đã in mẫu này bằng Lipstick Red ASA Prusament và đã tinh chỉnh kích thước theo đúng loại filament này (ASA vốn nổi tiếng là bị co rút). Tùy trường hợp thực tế vì còn phụ thuộc vào chất lượng/căn chỉnh máy in của bạn và loại filament bạn dùng.
Bạn có thể chỉnh kích thước trong file OnShape, hoặc đơn giản là chỉnh scale của model trong slicer; tăng/giảm vài phần trăm là thường đủ.

Mình in với nozzle 0.25.

File model nguồn

File thiết kế được public trên OnShape tại link này.

Mình cũng đã đính kèm file STEP nếu bạn muốn import model vào phần mềm CAD bạn hay dùng.
