Giá đỡ scanner cho điện thoại (Mobile scanner stand)
Giá đỡ scanner cho điện thoại dùng ống PVC 25 mm: cắt ống theo kích thước, luồn qua các chi tiết in 3D và kẹp xuống bàn bằng bar clamp. Có tùy chọn lắp ốc M6, bản Fusion 360 parametric và bản gắn bubble level/đèn LED.
Mô tả

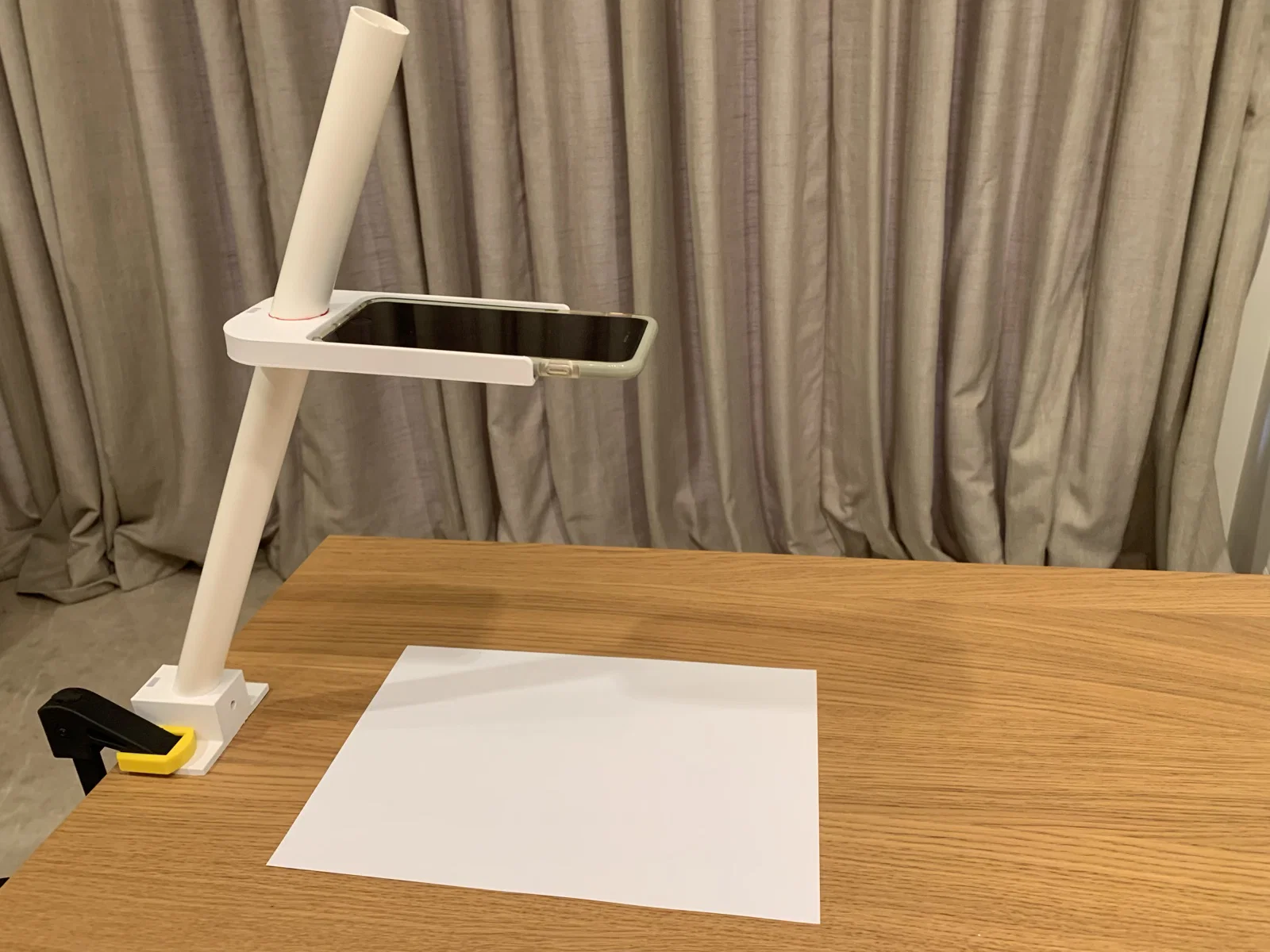

Đây là một cái stand đỡ scanner cho điện thoại. Bạn cắt ống PVC tiêu chuẩn đường kính 25 mm theo kích thước cần dùng, luồn qua các chi tiết đã in, kẹp cố định phần dưới vào bàn bằng một cái bar clamp là xong.
Nếu muốn thì bạn có thể lắp thêm ốc và bu lông M6 vào các chi tiết, nhưng về cơ bản độ ma sát giữa các phần đã đủ chắc để giữ chúng dính với nhau an toàn.

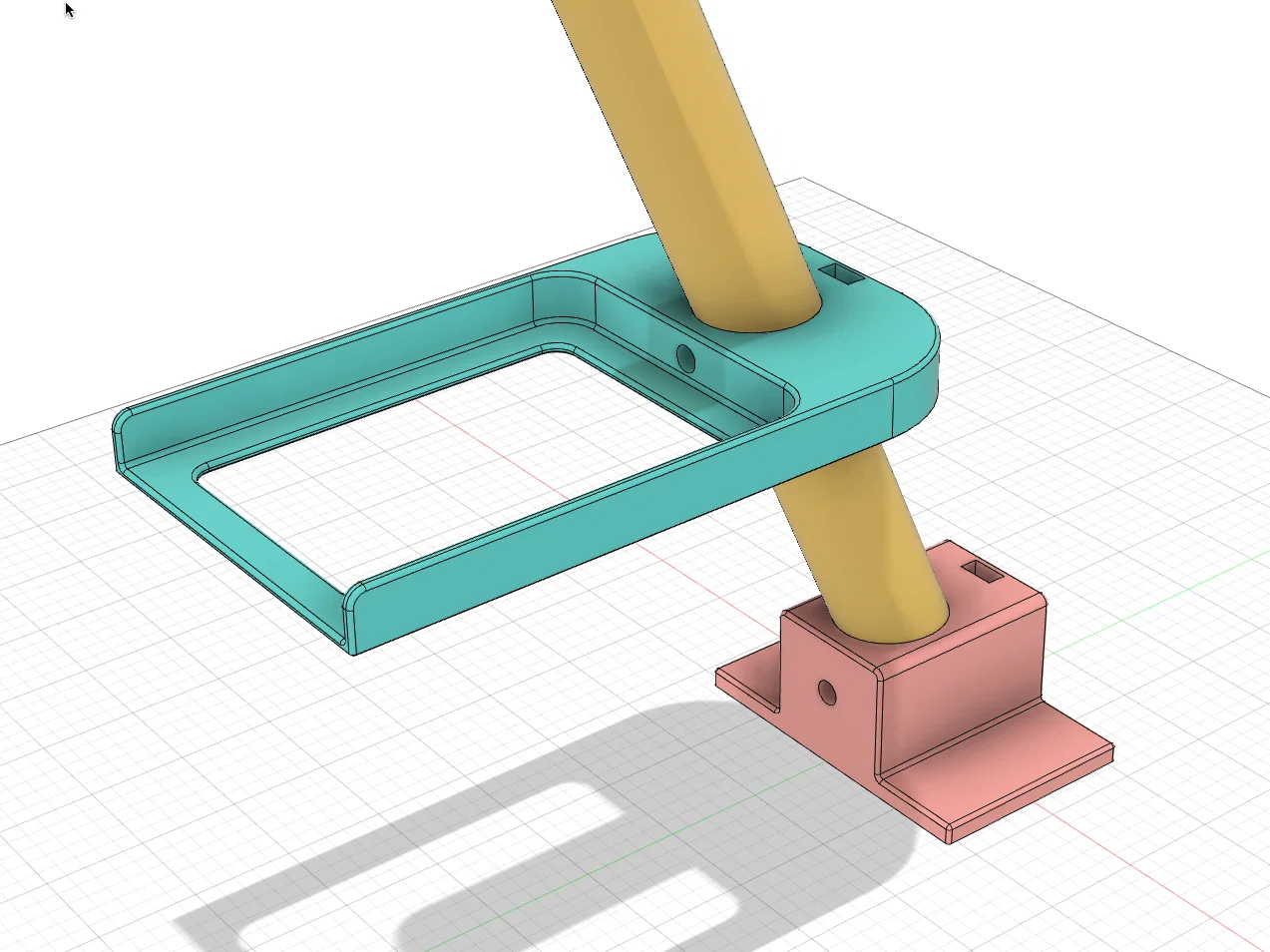

Phần kẹp điện thoại được thiết kế vừa iPhone XS Max có ốp, nhưng bạn cứ thoải mái chỉnh lại kích thước, đường kính ống, góc nghiêng của ống (hoặc bất kỳ thứ gì bạn muốn) trong bản thiết kế Fusion 360 dạng parametric tại đây: https://a360.co/2SNNiqb

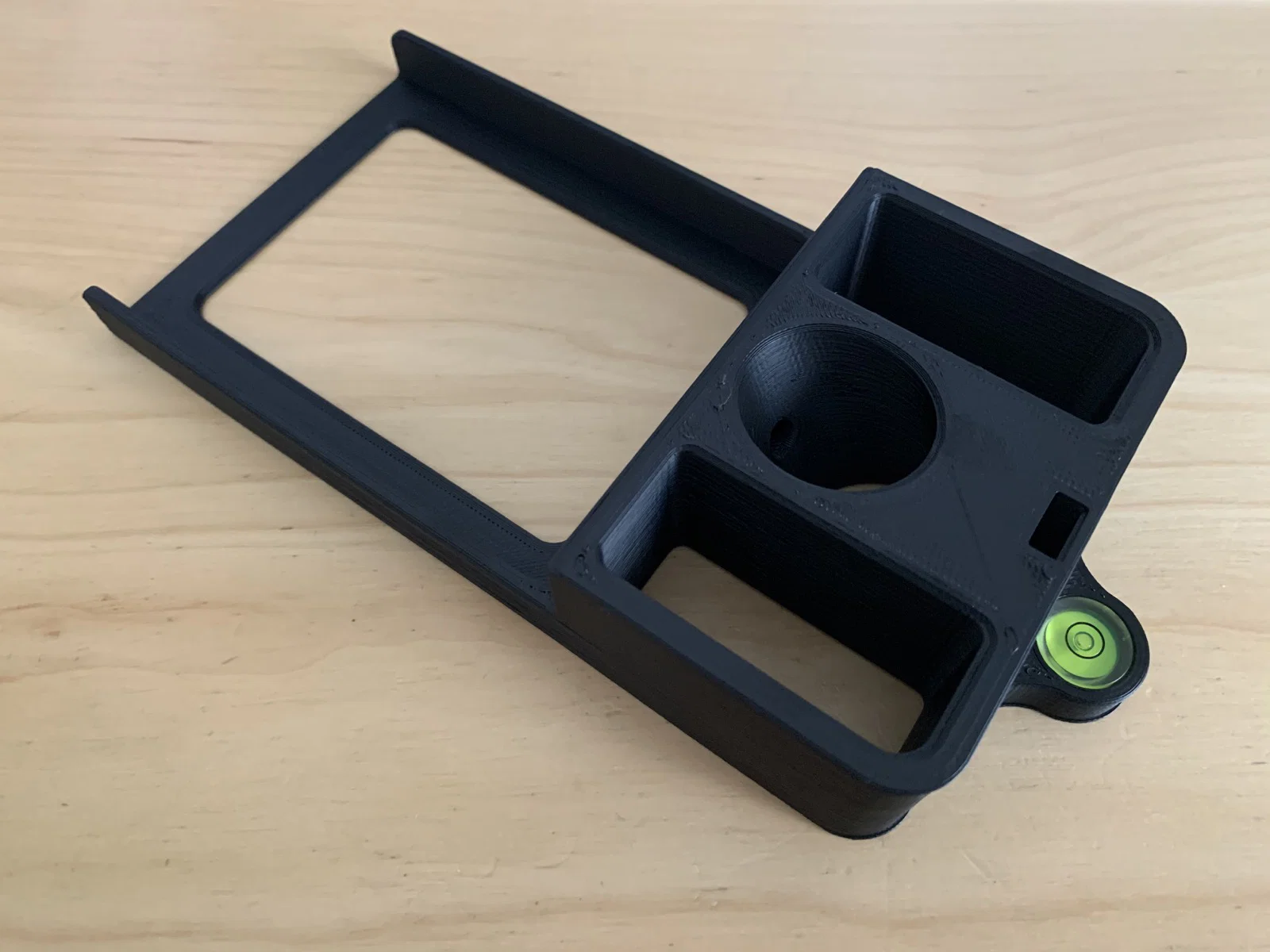

Update #2020-05-15: Mình đã thêm một phiên bản ngàm kẹp điện thoại khác, có sẵn khe gắn thước thủy (bubble level) cho ống thủy cân bằng kích thước 15x8 mm.

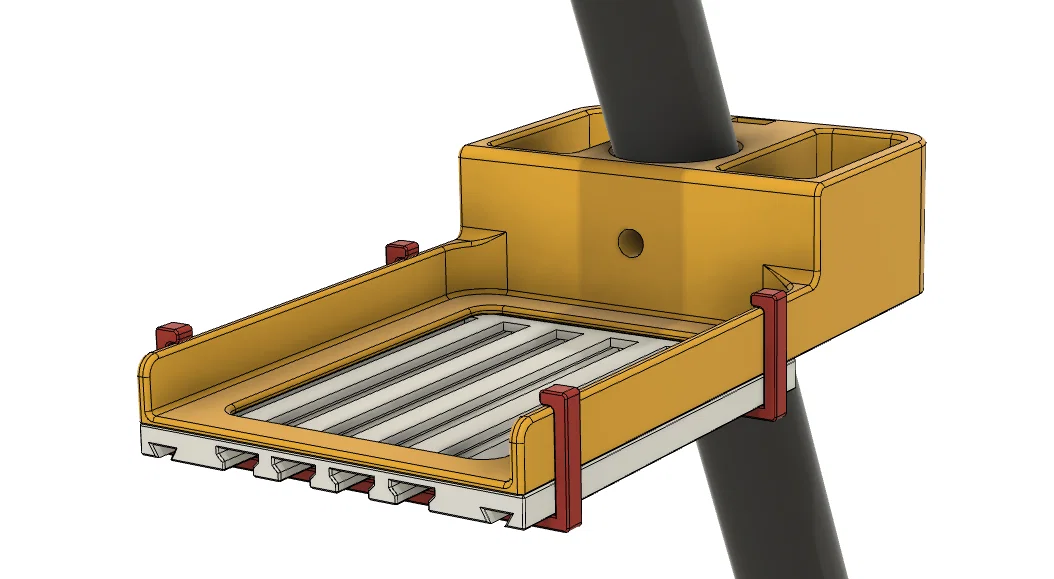

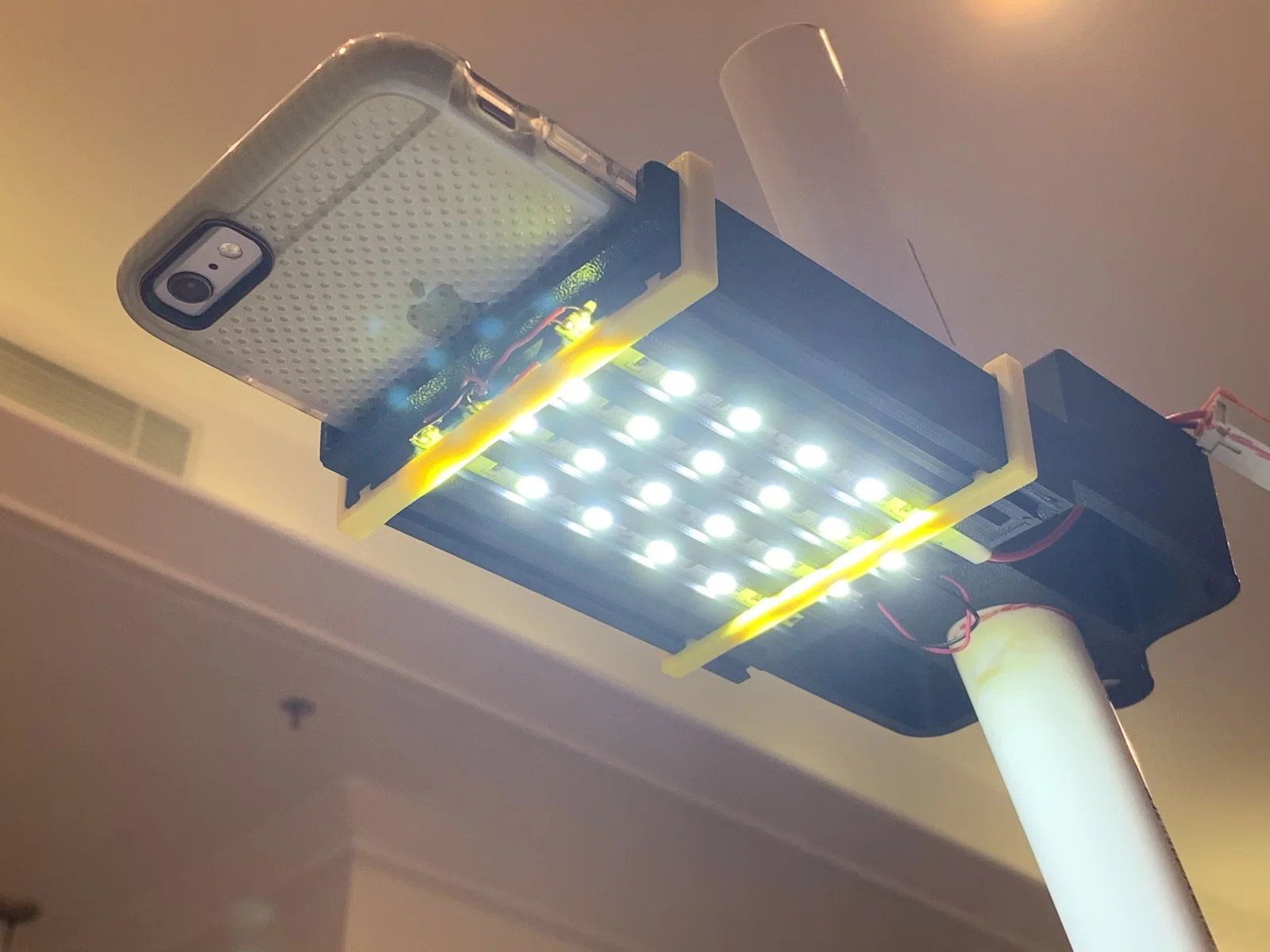

Update #2020-05-24: Mình đã thêm phần extension đèn LED. Thiết kế hiện tại tương thích với LED strip trong nhà INTX601 của Intech (bề rộng strip = 9.6 mm, độ dày = 1.0 mm), nhưng bạn có thể chỉnh file CAD cho vừa loại strip của bạn.
Update #2022-09-26: Đã upload file Fusion 360.
