Dock sạc Nintendo New 3DS (bản thường & XL/LL)

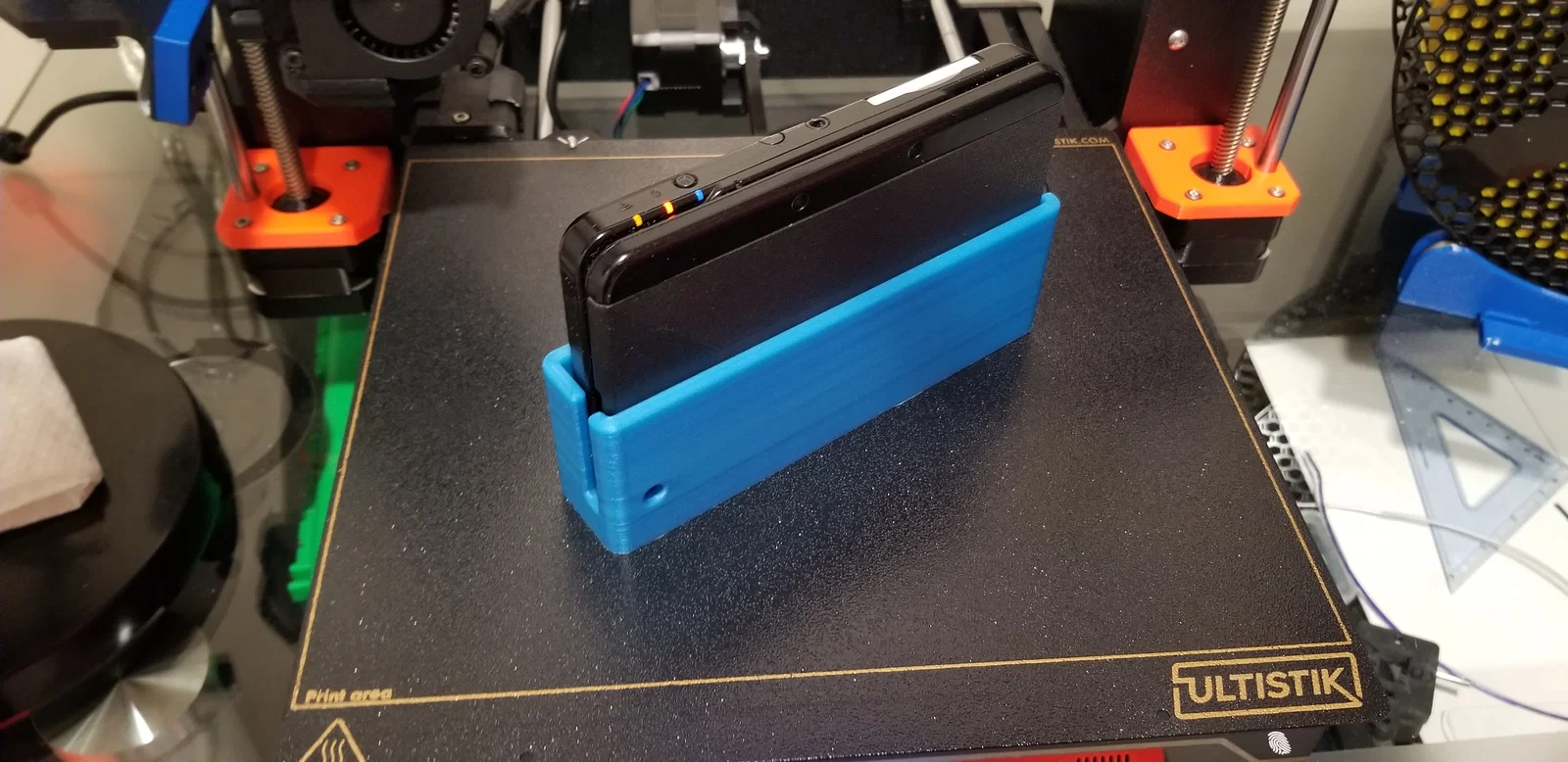

Đây là một charger dock/cradle cho Nintendo New 3DS, dùng được cho cả bản thường lẫn XL/LL. Dự án này bắt đầu từ việc mình muốn giải quyết vài vấn đề gặp phải với cái dock rất xịn từ Hackaday, rồi cuối cùng mình redesign lại gần như toàn bộ.

Dưới đây là danh sách các điểm nổi bật chính của dock này:

• Tiếp xúc bằng pogo pins, dễ lắp và rất ổn định.
• Dây điện được che bởi một cái nắp (door) cố định bằng vít máy M3 tiêu chuẩn và đai ốc (hex nut), nên lắp/tháo rất tiện.
• Thành cao giúp giữ 3DS chắc chắn, nhưng vẫn đủ thoáng để trượt vào/ra dễ dàng.
• Có các đường tách trên thành ở khu vực các slider và một phần lõm quanh cổng dây giúp giấu đường seam dễ hơn.
• Đèn thông báo (notification light) nhìn được qua một ô cửa sổ nhỏ.

Để làm dock này, bạn sẽ cần:

• 2x pogo pin đường kính 1mm (mình dùng loại này)
• 1x vít máy M3 dài 8mm
• 1x đai ốc M3 (M3 hex nut)
• 1x cáp USB
• Mỏ hàn (kèm thiếc hàn)
• Một loại keo bất kỳ

Mình rất hài lòng với thành phẩm này, hy vọng bạn cũng thích!

Printing

Mình phải dùng brim để tránh cong vênh khi in PLA, tùy máy/tùy setting của bạn có thể sẽ khác.

Cần supports cho khoang đi dây (wiring chamber) và phần overhang ở hốc bắt vít (screw well) của cái nắp.

Nếu slicer của bạn cho chỉnh vị trí seam (bản mới nhất của PrusaSlicer có), bạn có thể ép tất cả seam ở phần trên nằm phía trong cradle, và ép seam ở phần dưới nằm trong phần lõm quanh lỗ đi dây. Làm vậy nhìn bên ngoài sẽ “mịn” gần như không thấy đường ráp!

Assembly

Tuốt phần đầu cáp USB để lấy dây đỏ và đen (dương và âm), rồi luồn cáp qua rãnh đi dây trên dock (làm bước này trước vì sau khi hàn pogo pins thì có thể bạn sẽ không luồn qua được nữa).

Khi cáp đã đi qua rãnh, hàn pogo pins vào từng sợi dây.

Cắm pogo pins xuyên qua các lỗ. Chân dương (đỏ) nằm gần rãnh đi dây nhất — nhớ kiểm tra 3DS có sạc được trước khi dán keo!

Khi mọi thứ đúng vị trí, dán cố định lại. Mình chỉ dùng keo nến; mẹo là giữ cho pin thẳng trong lúc keo đang nguội/đang set. Mình cũng khuyên bạn dán luôn phần vỏ bọc của cáp vào rãnh để khỏi làm căng các sợi dây nguồn mỏng bên trong.

Gắn nắp lại và bắt vít. Có thể sẽ dễ hơn nếu dùng một con vít M3 dài hơn để đưa đai ốc vào đúng lỗ trước.

Xong rồi cắm điện và dùng thôi!

EDIT (3-14-2021) (Pi Day!): Đã chỉnh lại hướng STL.

EDIT (11-7-2021): Mình vừa có trong tay một con N3DSXL nên làm luôn bản XL của dock. Một phần của quá trình này là dựng lại bằng CADQuery, mình cũng đã cung cấp script. Nó hơi khác bản Inventor một chút, chủ yếu ở các fillet ở đáy khu vực khe cho volume/3d slider, nhưng về độ vừa khít và chức năng thì phải y như nhau. Nếu có vấn đề gì thì báo mình nha. Bản O3DS sẽ có sớm hay muộn.

EDIT (11-21-2021): Hoàn thiện thiết kế 3DSXL (hơi rộng hơn, fillet bán kính lớn hơn ở bên trong khe), đổi toàn bộ mesh sang bản CADQuery mới, thêm một mẫu MMU chủ đề SNES nữa!

EDIT (11-22-2021): Cập nhật script CADQuery để bạn có thể dời vị trí pins theo cả trục X và Y, tự động export STL và STEP, thêm vài chỉnh sửa để code dễ đọc hơn.

EDIT (2-28-2022): Cuối cùng cũng cập nhật listing này cho khớp với bản trên Thingiverse, mình sẽ dời dần các dự án khác và dùng PrusaPrinters làm nền tảng chính về sau.
