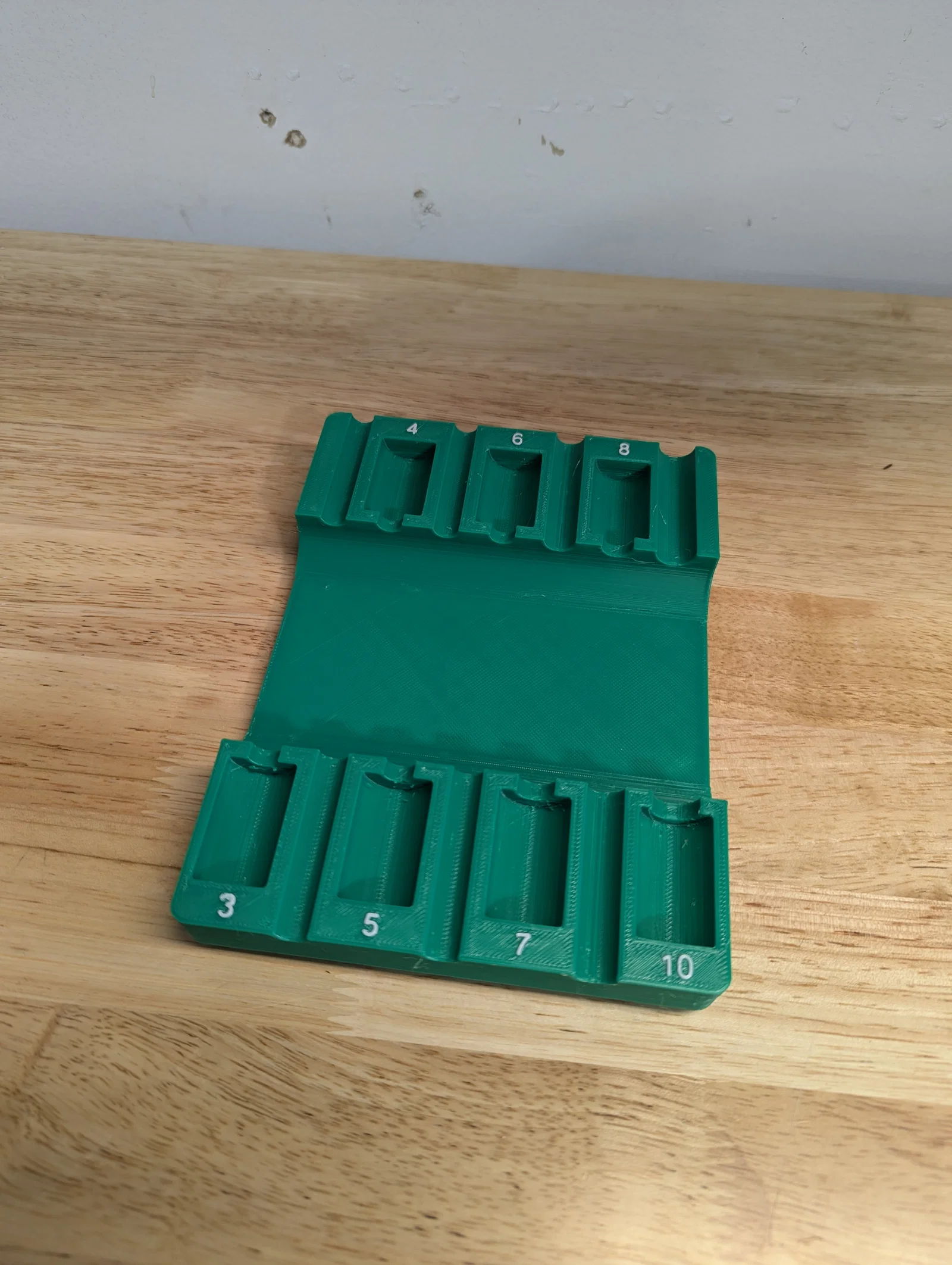

Khay Gridfinity cho Pittsburgh (Harbor Freight) bộ 7pc Long Reach Ball Hex Socket

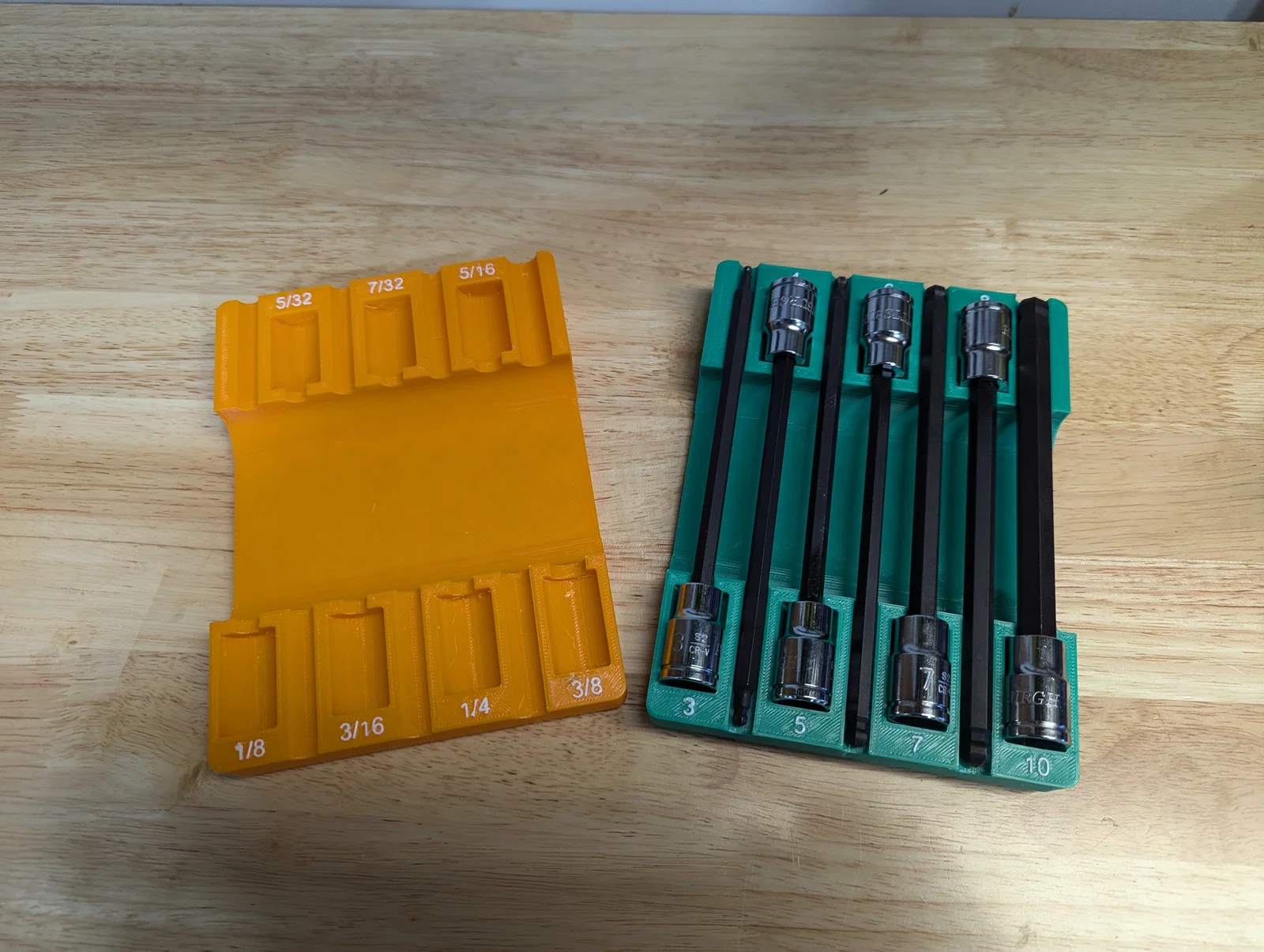

Khay giữ cho bộ Pittsburgh của Harbor Freight: Metric và SAE (Imperial) Long Ball Hex Socket Sets.

Mấy cái này dựa trên model của @ICEngineering cho bộ .

Mình dựng lại thiết kế cơ bản bằng OpenSCAD và mô phỏng kích thước cùng kiểu font theo model rất hay của @MottN: “Parameterized Labeled Socket Organizers for Multicolor Printing” để đồng bộ với các khay/holder khác mình đang làm. Số được đắp nổi 0.4mm (tức 2 layer nếu in layer height 0.2mm). Bạn có thể tô bằng bút lông (marker), hoặc đổi filament để in ra màu khác.

Phần đế dùng file gridfinity-rebuilt-utility.scad từ project gridfinity-rebuilt-openscad. Nếu bạn tùy biến file .scad, có thể bạn sẽ phải cập nhật đường dẫn tới file đó trong câu lệnh include ở dòng đầu tiên của các file. Về lý thuyết bạn có thể tùy biến base (cho 42mm, hoặc thêm nam châm, hay kiểu gì cũng được) nhưng mình chưa test kỹ… mình chỉ đang dùng kiểu friction fit.

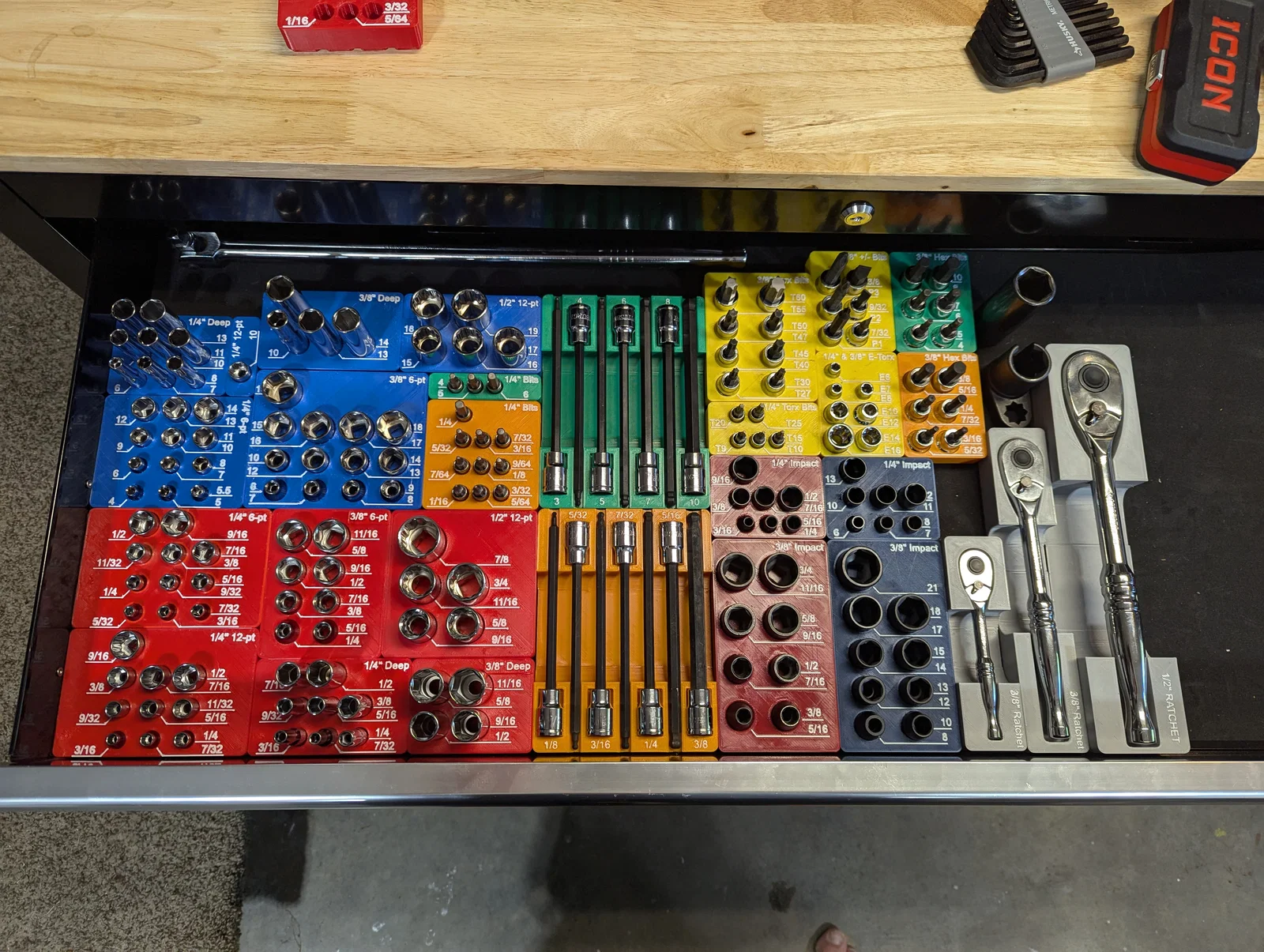

Kích thước tổng thể là cao 4*42 và ngang 3*42 (Gridfinity 4x3), nhưng dùng base 21mm thay vì chuẩn 42mm. Base 21mm tương thích hoàn toàn với 42mm, nhưng cho bạn linh hoạt hơn khi sắp xếp, nhất là nếu bạn giống mình—đang làm thêm nhiều socket holder khác để nhét gọn đẹp vào các holder dùng base 21mm.

Mình in bằng Elegoo Rapid PETG với layer height 0.2mm, đổi layer thủ công cho 2 lớp cuối, trên máy Elegoo Neptune 4 Pro.
