Bộ Tổ chức Ổ cắm có Nhãn Tham số cho In Đa màu

2024_05_28 Phiên bản mới hơn của các tệp này nằm ở đây. Các tệp cũ vẫn hoạt động tốt và vẫn được đăng ở đây.

• hoạt động với tùy chỉnh và có nhiều tùy chọn hơn để chỉnh sửa
• dữ liệu được nhập sẵn nên chỉ cần tắt các lỗ không mong muốn.
• dễ dàng bật và tắt lỗ
• Không còn yêu cầu các tập lệnh gridfinity riêng biệt

2023_10_26 Hoàn thành tải lên các mẫu được làm sẵn - Xem danh sách ở dưới cùng hoặc các bản sửa đổi của tệp này. Nếu có các biến thể bộ phổ biến mà tôi đã bỏ lỡ hoặc nếu tôi mắc lỗi với kích thước lỗ, hãy cho tôi biết

2023_10_10 đã sửa một số lỗi nhỏ:

• khoảng cách tối thiểu lớn hơn mức cần thiết với khoảng cách động
• đã sửa một số lỗi toán học nhỏ khiến lỗ bị vỡ ra khỏi mặt bên hoặc nhãn bị nhô ra một chút
• văn bản khoảng cách động giờ đây sẽ được căn chỉnh đúng cách

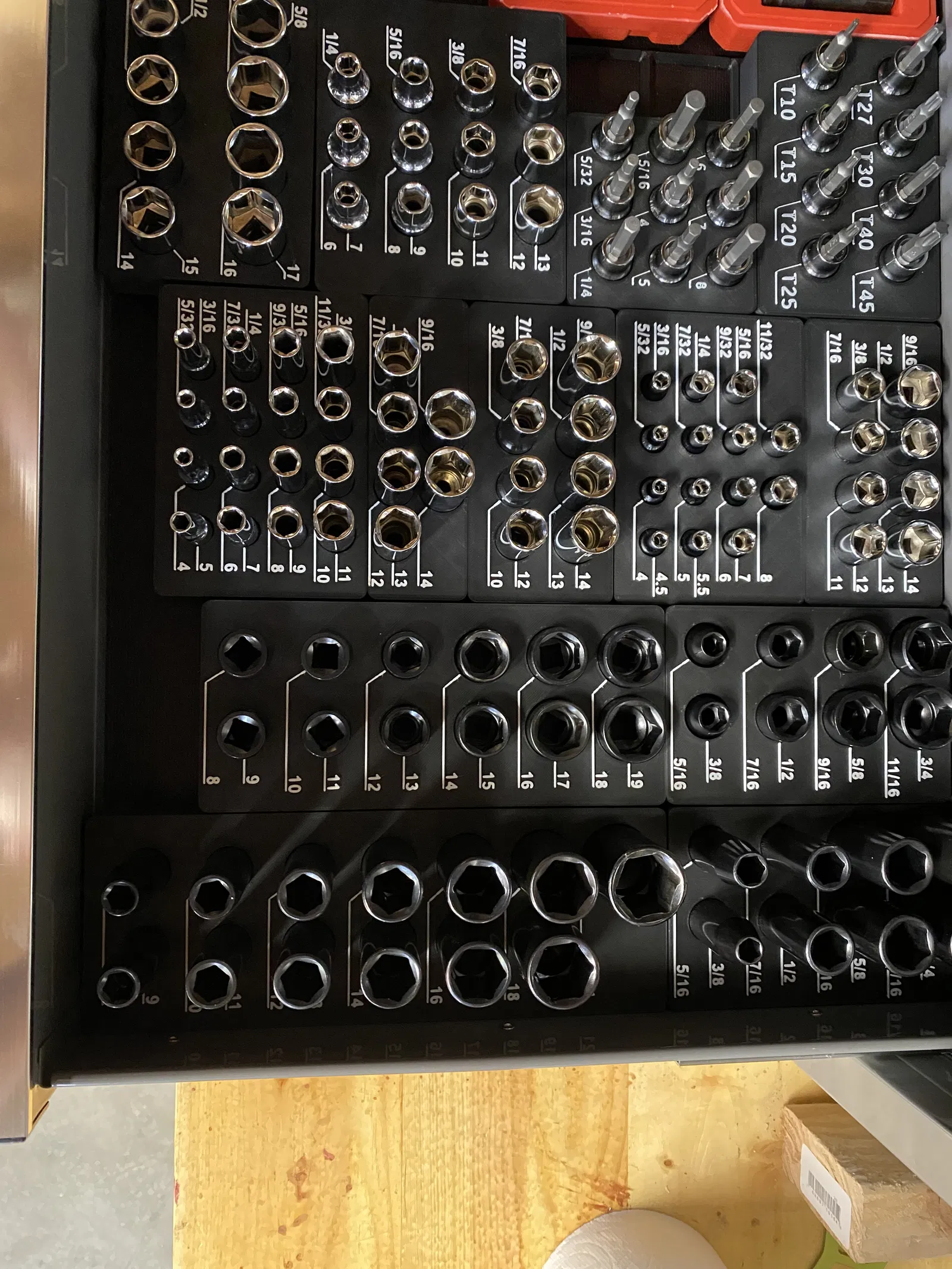

Đây là một cách gọn gàng để sắp xếp và dán nhãn tất cả các ổ cắm và trình điều khiển của bạn. Nó đòi hỏi một chút công sức vì bạn sẽ phải đo và nhập đường kính cũng như nhãn. In bằng 2 màu, hoặc in bằng màu sáng và dùng bút dạ hoặc tương tự để làm tối các nhãn nổi.

Kích thước tổng thể của khối sẽ càng nhỏ càng tốt để vừa với tất cả các lỗ. Các tham số chính bạn cần điều chỉnh khi cần là:

• danh sách kích thước lỗ và nhãn
• số cột (2-4)
• Khoảng cách động hoặc không (làm chặt các lỗ theo hướng y hết mức có thể so với khoảng cách tĩnh dựa trên kích thước lỗ tối đa)
• Tùy chọn:
  • kích thước đơn vị cơ sở gridfinity
  • Kích thước chính của nhãn
  • chiều cao của khối
  • độ sâu của lỗ
  • khoảng cách bổ sung giữa các lỗ theo hướng x hoặc y

Điều này khá đơn giản ngay cả khi bạn mới sử dụng SCAD. "Socket auto grid and labels.scad" là tệp bạn sẽ cần mở và sửa đổi khi cần để tạo STL. Nó sử dụng các tệp cơ sở "gridfinity-rebuilt-utility.scad" và "gridfinity-constants.scad" - hãy đảm bảo chúng ở cùng một thư mục. Bật fast-csg trong SCAD để có kết quả tốt nhất (kết xuất nhanh hơn) - xem readme ở đầu tệp.

Tôi sử dụng kích thước đơn vị cơ sở gridfinity là 21mm theo mặc định. Điều này sẽ tương thích với các lưới cơ sở 42mm tiêu chuẩn, nhưng cho phép các giá đỡ ổ cắm nhỏ gọn và tiết kiệm không gian hơn.

Nếu bạn không sử dụng gridfinity, những thứ này vẫn sẽ hoạt động tốt với bạn.

Tôi có các bộ đã được tạo và tải lên dưới dạng khối 2 cột tiêu chuẩn. Xem các bản sửa đổi của tệp này - chúng được tổ chức theo loại (ví dụ: ổ cắm tác động 3/8dr hệ mét) với tất cả các bộ thuộc loại đó sẽ nằm dưới tệp đó.

Ổ cắm 1/4 inch và Ổ cắm tác động, Hệ mét:

• 9 chiếc: 5, 6, 7, 8, 9, 10, 11, 12, 13
• 10 chiếc: 4, 5, 6, 7, 8, 9, 10, 11, 12, 13
• 11 chiếc: 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14
• 12 chiếc: 4, 5, 5,5, 6, 7, 8, 9, 10, 11, 12, 13, 14
• 14 chiếc: 4, 4,5, 5, 5,5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15
• 14 chiếc Tác động: 4, 4,5, 5, 5,5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15

Ổ cắm 1/4 inch và Ổ cắm tác động, Imperial:

• 7 chiếc: 3/16, 7/32, 1/4 , 9/32, 5/16, 11/32, 3/8
• 9 chiếc: 3/16, 7/32, 1/4 , 9/32, 5/16, 11/32, 3/8 , 7/16, ½
• Bộ 10 chiếc: 5/32, 3/16, 7/32, 1/4 , 9/32, 5/16, 11/32, 3/8 , 7/16, ½
• Bộ 2 chiếc: 3/16, 7/32, 1/4 , 9/32, 5/16, 11/32, 3/8 , 7/16, 1/2 , 9/16
• 11 chiếc: 5/32, 3/16, 7/32, 1/4 , 9/32, 5/16, 11/32, 3/8 , 7/16, 1/2 , 9/16
• 6 chiếc ổ cắm tác động: 1/4 , 5/16, 3/8 , 7/16, 1/2 , 9/16
• 11 chiếc ổ cắm tác động: 3/16, 7/32, 1/4 , 9/32, 5/16, 11/32, 3/8 , 7/16, 1/2 , 9/16, 5/8

Ổ cắm 3/8 inch, Hệ mét:

• Bộ 10 chiếc 1: 10, 11, 12, 13, 14, 15, 16, 17, 18, 19
• Bộ 10 chiếc 2: 9, 10, 11, 12, 13, 14, 15, 17, 19
• 11 chiếc: 8, 9, 10, 11, 12, 13, 14, 15, 17, 18, 19
• Bộ 12 chiếc 1: 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17
• Bộ 12 chiếc 2: 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19
• 14 chiếc: 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19

Ổ cắm tác động 3/8 inch, Hệ mét:

• 10 chiếc: 10, 11, 12, 13, 14, 15, 16, 17, 18, 19
• 11 chiếc: 8, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19
• 12 chiếc: 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19
• Bộ 13 chiếc 1: 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19
• Bộ 13 chiếc 2: 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 21
• 14 chiếc: 7,8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 21

Ổ cắm 3/8 inch, Imperial:

• Bộ 8 chiếc 1: 1/4 , 5/16, 3/8 , 7/16, 1/2 , 9/16, 5/8 , 3/4
• Bộ 8 chiếc 2: 1/4 , 5/16, 3/8 , 7/16, 1/2 , 9/16, 5/8 , 11/16
• Bộ 9 chiếc 1: 3/8 , 7/16, 1/2 , 9/16, 5/8 , 11/16, 3/4 , 13/16, 7/8
• Bộ 9 chiếc 2: 1/4 , 5/16, 3/8 , 7/16, 1/2 , 9/16, 5/8 , 11/16, 13/16
• Bộ 10 chiếc 1: 7/16, 1/2 , 9/16, 5/8 , 11/16, 3/4 , 13/16, 7/8 , 15/16, 1
• Bộ 10 chiếc 2: 1/4 , 5/16, 11/32, 3/8 , 7/16, 1/2 , 9/16, 5/8 , 11/16, 3/4
• Bộ 10 chiếc 3: 1/4 , 5/16, 3/8 , 7/16, 1/2 , 9/16, 5/8 , 11/16, 3/4 , 7/8
• 14 chiếc: 1/4 , 5/16, 11/32, 3/8 , 7/16, 1/2 , 9/16, 5/8 , 11/16, 3/4 , 13/16, 7/8 , 15/16, 1

Ổ cắm tác động 3/8 inch, Imperial:

• 8 chiếc: 5/16, 3/8 , 7/16, 1/2 , 9/16, 5/8 , 11/16, ¾
• 12 chiếc: 5/16, 3/8 , 7/16, 1/2 , 9/16, 5/8 , 11/16, 3/4 , 13/16, 7/8 , 15/16, 1

Bit Torx 3/8 inch:

• Bộ 8 chiếc: T10, T15, T20, T25, T27, T30, T40, T45
• Bộ 10 chiếc 1: T10, T15, T20, T25, T30, T40, T45, T50, T55, T60
• Bộ 10 chiếc 2: T25, T27, T30, T40, T45, T47, T50, T55, T60, T70
• Bộ 12 chiếc: T10, T15, T20, T25, T27, T30, T40, T45, T47, T50, T55, T60,

Bit lục giác tác động hoặc tiêu chuẩn 3/8 inch, Hệ mét:

• 4 chiếc: 7, 8, 9, 10, 12
• 6 chiếc: 4, 5, 6, 7, 8, 10
• Bộ 7 chiếc 1: 4, 5, 6, 7, 8, 10, 12
• Bộ 7 chiếc 2: 4, 5, 6, 7, 8, 9, 10
• Bộ 7 chiếc 3: 3, 4, 5, 6, 7, 8, 10
• 8 chiếc: 3, 4, 5, 6, 7, 8, 9, 10
• 9 chiếc: 3, 4, 5, 6, 7, 8, 9, 10, 12
• 10 chiếc: 3, 4, 4,5, 5, 5,5, 6, 7, 8, 9, 10
• 12 chiếc: 2, 2,5, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12

Bit lục giác tác động hoặc tiêu chuẩn 3/8 inch, Imperial:

• 5 chiếc: 9/32, 5/16, 3/8 , 7/16, ½
• 6 chiếc: 5/32, 3/16, 7/32, 1/4 , 5/16, 3/8
• Bộ 7 chiếc 1: 3/16, 7/32, 1/4 , 5/16, 3/8 , 7/16, ½
• Bộ 7 chiếc 2: 1/8 , 5/32, 3/16, 7/32, 1/4 , 5/16, 3/8
• Bộ 8 chiếc 1: 1/8 , 9/64, 5/32, 3/16, 7/32, 1/4 , 5/16, 3/8
• Bộ 8 chiếc 2: 1/8 , 5/32, 3/16, 7/32, 1/4 , 9/32, 5/16, 3/8
• 12 chiếc: 1/16, 5/64, 3/32, 7/64, 1/8 , 9/64, 5/32, 3/16, 7/32, 1/4 , 5/16, 3/8

Ổ cắm 1/2 inch, Hệ mét:

• 11 chiếc: 10, 12, 13, 14, 15, 17, 18, 19, 20, 21, 24
• 13 chiếc: 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24
• 14 chiếc: 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 21, 22, 26, 27
• Bộ 15 chiếc 1: 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 24, 25
• Bộ 15 chiếc 2: 10, 13, 14, 15, 17, 18, 19, 20, 22, 23, 24, 26, 27, 30, 32
• Bộ 15 chiếc 3: 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24

Ổ cắm tác động 1/2 inch, Hệ mét:

• 12 chiếc: 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19
• 16 chiếc: 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 27
• 25 chiếc: 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 28, 29, 30, 31, 32, 36

Ổ cắm 1/2 inch, Imperial:

• 11 chiếc: 1/2 , 9/16, 5/8 , 11/16, 3/4 , 13/16, 7/8 , 15/16, 1 , 1 1/16, 1 1/8
• Bộ 14 chiếc 1: 3/8 , 7/16, 1/2 , 9/16, 5/8 , 11/16, 3/4 , 13/16, 7/8 , 15/16, 1 , 1 1/16, 1 1/8 , 1 1/4
• Bộ 14 chiếc 2: 7/16, 1/2 , 9/16, 5/8 , 11/16, 3/4 , 13/16, 7/8 , 15/16, 1, 1-1/16, 1-1/8 , 1-3/16, 1-¼
• 15 chiếc: 3/8 , 7/16, 1/2 , 9/16, 5/8 , 11/16, 3/4 , 13/16, 7/8 , 15/16, 1, 1-1/16, 1-1/8 , 1-3/16, 1-¼
• 17 chiếc: 5/16, 3/8 , 7/16, 1/2 , 9/16, 19/32, 5/8 , 11/16, 3/4 , 13/16, 7/8 , 15/16, 1, 1-1/16, 1-1/8 , 1-3/16, 1-¼

Ổ cắm tác động 1/2 inch, Imperial:

• 7 chiếc: 7/16, 1/2 , 9/16, 5/8 , 11/16, 3/4 , 13/16
• Bộ 11 chiếc 1: 1/2 , 9/16, 5/8 , 11/16, 3/4 , 13/16, 7/8 , 15/16, 1, 1-1/16, 1-1/8
• Bộ 11 chiếc 2: 3/8 , 7/16, 1/2 , 9/16, 5/8 , 11/16, 3/4 , 13/16, 7/8 , 15/16, 1
• 13 chiếc: 7/16, 1/2 , 9/16, 5/8 , 11/16, 3/4 , 13/16, 7/8 , 15/16, 1, 1-1/16, 1-1/8 , 1-¼
• 14 chiếc: 3/8 , 7/16, 1/2 , 9/16, 5/8 , 11/16, 3/4 , 13/16, 7/8 , 15/16, 1, 1-1/16, 1- 1/8 , 1-1/4
