TYT MD-UV390 KlickFast Stud

Một chi tiết tưởng đơn giản nhưng làm thực tế lại khá nhức đầu, dùng để gắn TYT MD-UV390 (có thể cả bản plus) vào dock kiểu KlickFast. Đây là hướng tiếp cận tối giản để tạo một lựa chọn nhỏ gọn nhưng chắc chắn thay cho kẹp lưng tiêu chuẩn mà không cần thêm ốp/phụ kiện thứ hai. Nó cũng có thể tương thích với Retevis RT-8 vì có thông tin hai máy này là cùng một mẫu radio, nhưng mình không có máy để thử và cũng không có hình ảnh để xác nhận.

Phần này cần dùng cái pát (bracket) của một chiếc MD390 belt clip có sẵn để bắt vào thân máy. Mình đã thử vài thiết kế không cần món này, nhưng không làm được cái nào đủ cứng để giữ radio cố định chắc chắn.

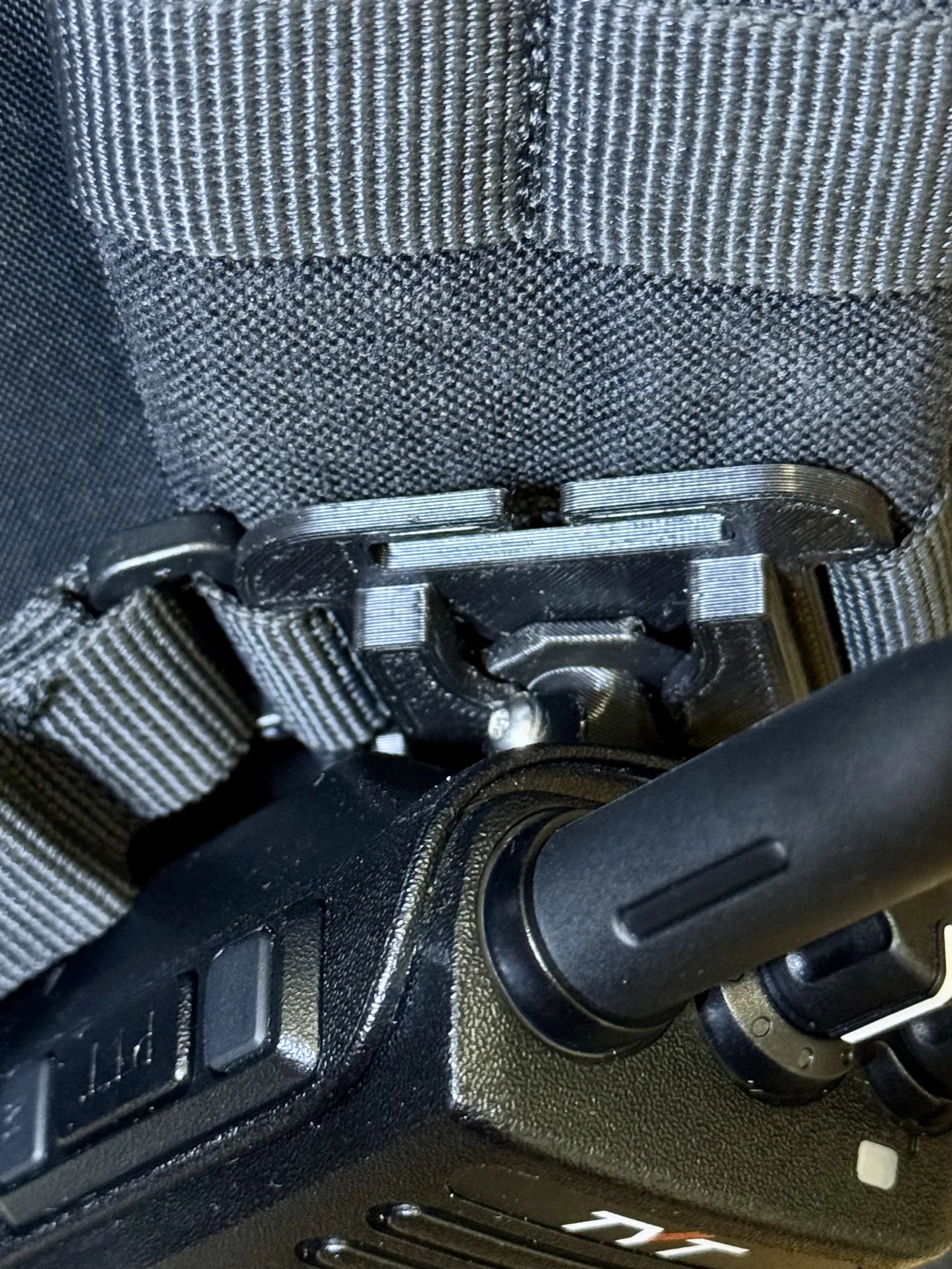

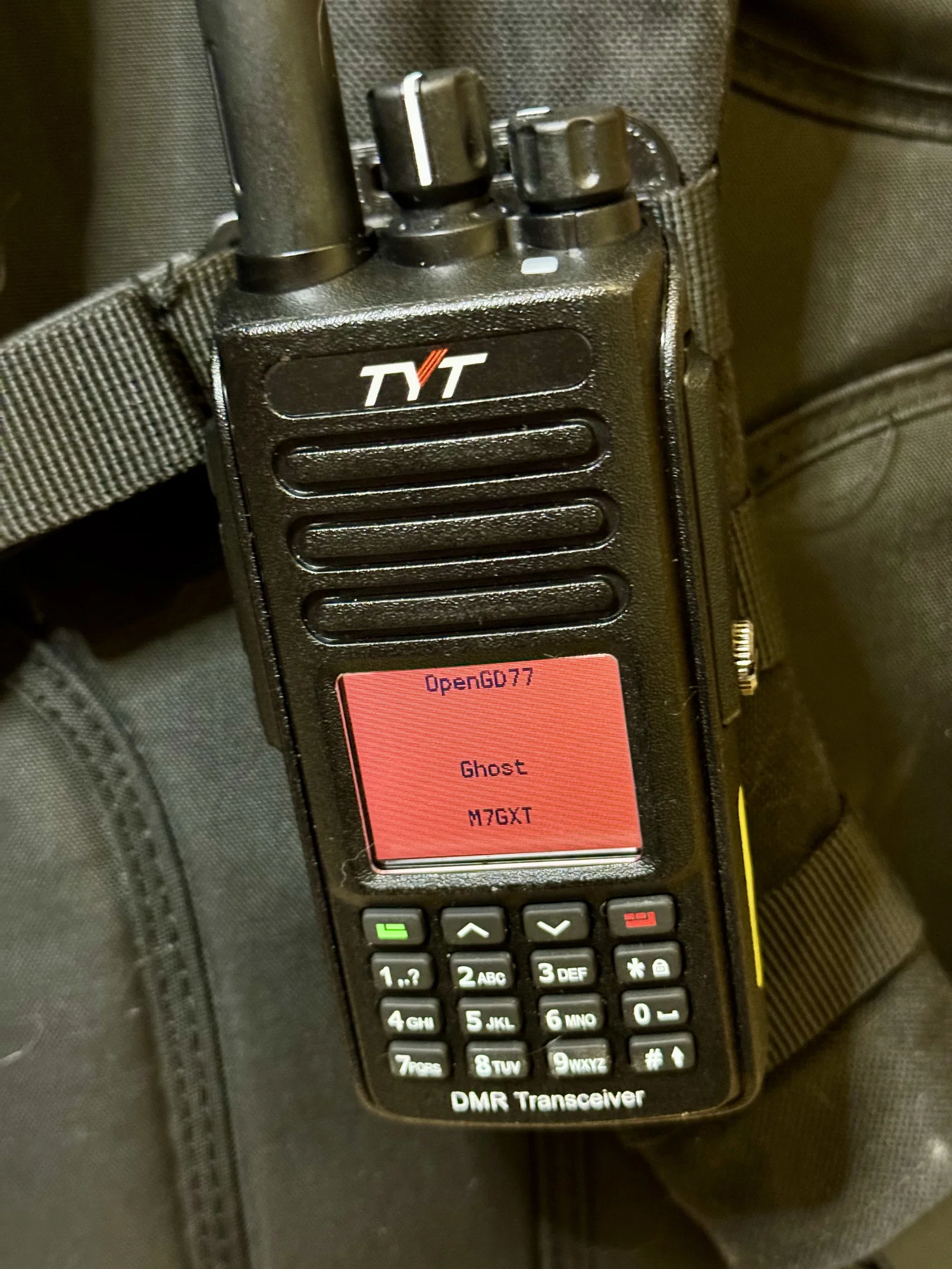

Hình minh hoạ là lúc mình gắn nó lên bản in rất ngon của @Matt636.

Danh sách linh kiện

1. MD390 belt clip
2. 1x ốc M3x20 (mình dùng pan head socket, nhưng không quan trọng)
3. 2x long đền mỏng M3
4. 1x tán (nut) M3
5. Chi tiết in 3D
6. Dụng cụ phù hợp (tuỳ loại ốc)

Hướng dẫn làm

1. In chi tiết theo phương ngang / nghiêng nhẹ

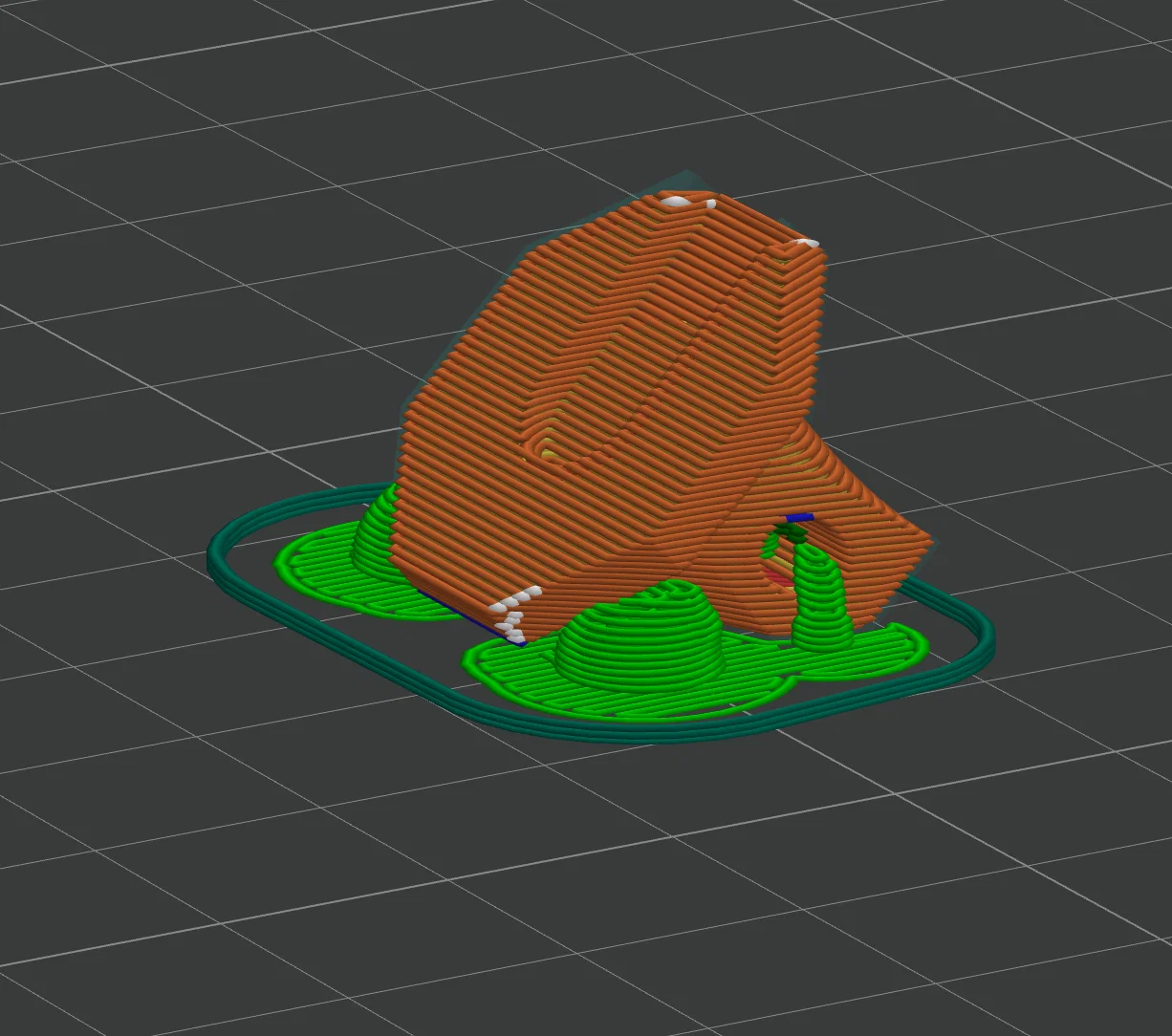

   Cách này cần support nhưng sẽ cho thành phẩm cứng hơn nhiều vì các đường layer không vuông góc với hướng lực chính. Xem ảnh chụp màn hình để biết mình đặt hướng như thế nào.
2. Khoan bỏ chốt bản lề (hinge pin) đang nối phần kẹp nhựa với pát kim loại
   Bước này hơi lắt léo do có lò xo và việc khoan trúng chốt bản lề khá khó, nhưng vẫn làm được chỉ với khoan tay và một cây kềm.

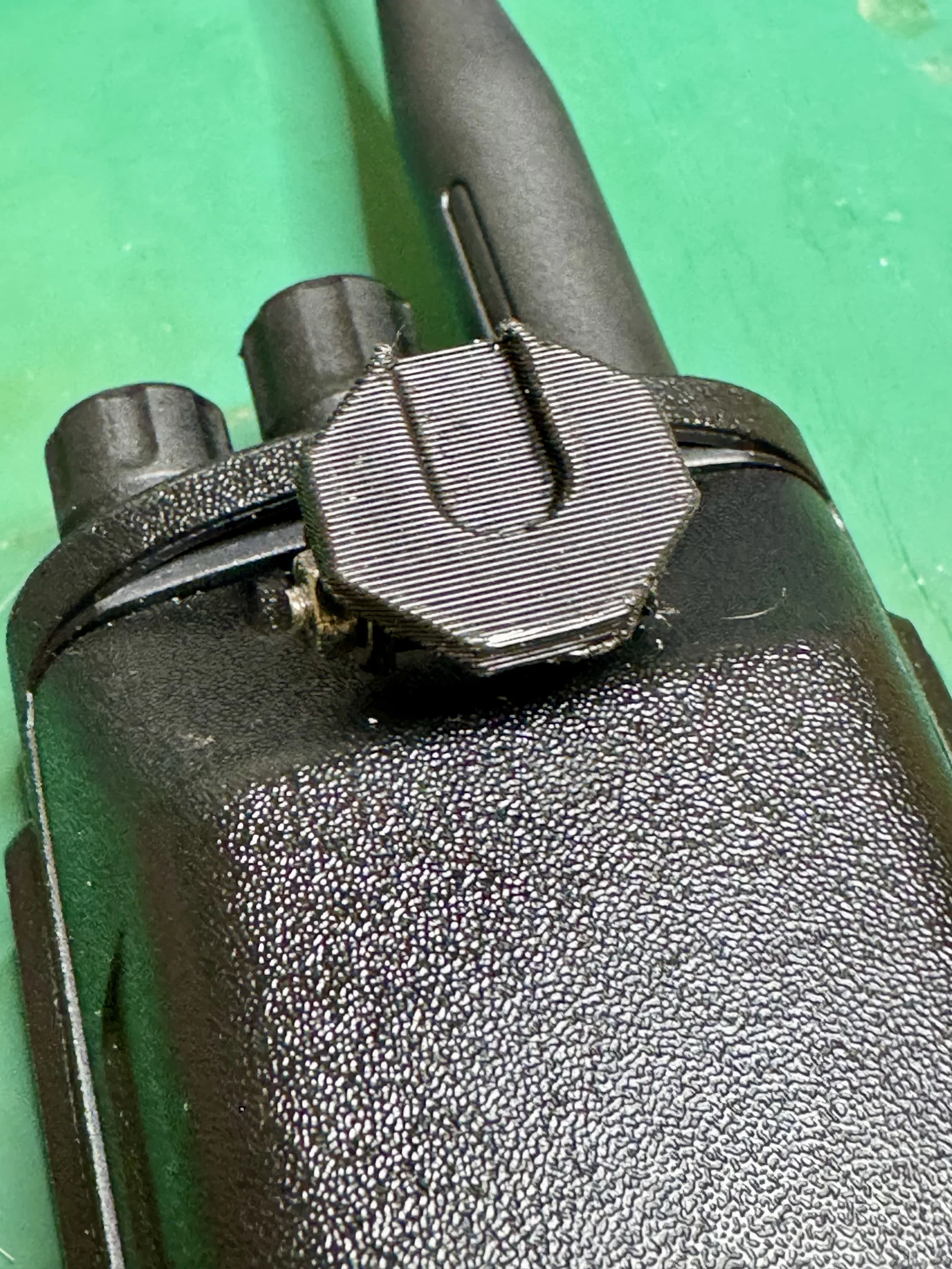

3. Gắn pát kim loại vào radio trước

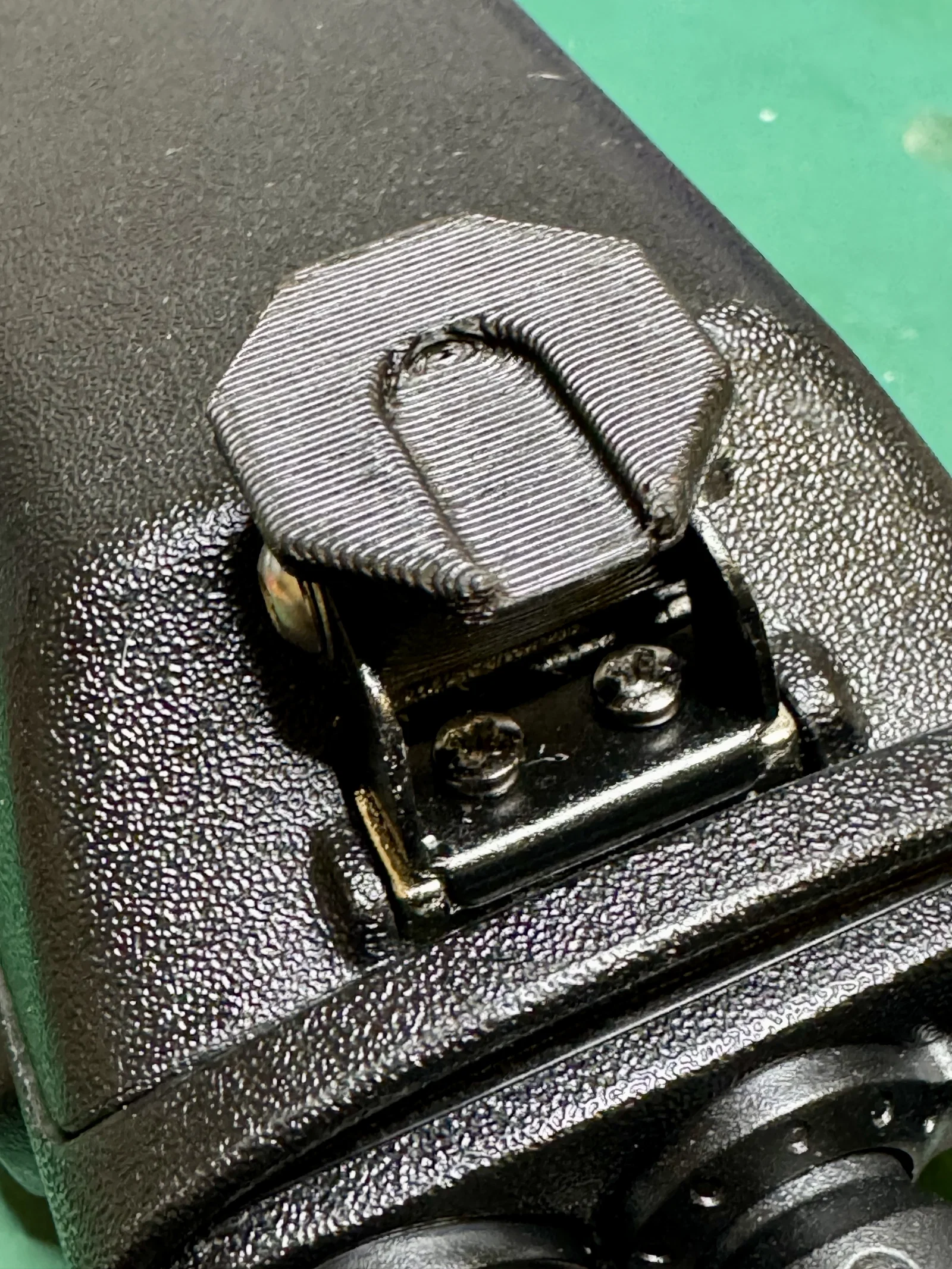

4. Dùng ốc M3x20, 2 long đền và tán M3 để bắt chi tiết in vào pát
   Thiết kế này cố ý làm hơi “thiếu size” để bạn dùng chính cái pát như một lò xo giữ lực căng lên con ốc, giúp nó khó tự tháo hơn. Nó cũng cho phép bạn siết tạo lực ép khá lớn lên chi tiết để hạn chế bị xoay (dù vẫn có thể xoay nếu tác động đủ mạnh; mình đã cố giảm chuyện này nhưng rồi nhận ra để xoay được một chút có thể tăng độ bền vì nó hấp thụ được một phần lực va đập).

Thiết lập in

Đây là thông số mình dùng cho bản in của mình, bạn cứ tuỳ chỉnh theo cái gì hợp nhất với bạn

• Printer: Prusa MK3S + MMU2S + LACK enclosure
• Filament: ASA
• Nozzle: 0.6mm
• Layer height: 0.3mm
• Perimeters: 4
• Tất cả thiết lập khác: để mặc định
