Adapter bóng bàn cho Quest 3 v2.0 (v2.0 Quest 3 table tennis adapter)

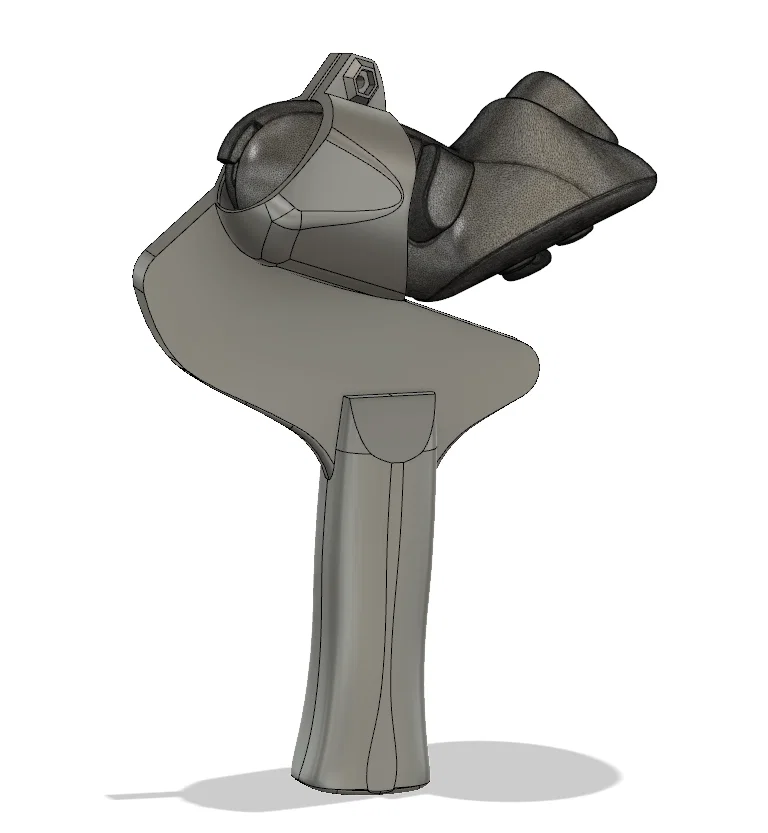

Cập nhật: 26.05.24 - Mình đã chỉnh lại (remodel) phần gá trên một chút để tăng độ chắc. Giờ nó dày hơn nhẹ và mình thêm một fillet nhỏ (xem hình bên dưới) để loại bỏ điểm yếu. Cả 3 mẫu đều đã được cập nhật. Chúc vui!

Adapter này là kết quả của quá trình phát triển phần mount mà mình bắt đầu làm từ bản dùng dây đeo adapter, rồi đến bản DIY gắn adapter, và cuối cùng ra được giải pháp standalone hoàn chỉnh này. Mình xin ghi công @4foxess, @Bonsaizocker, @Soulnight và các thành viên khác trong cộng đồng ETT đã hỗ trợ dự án này.

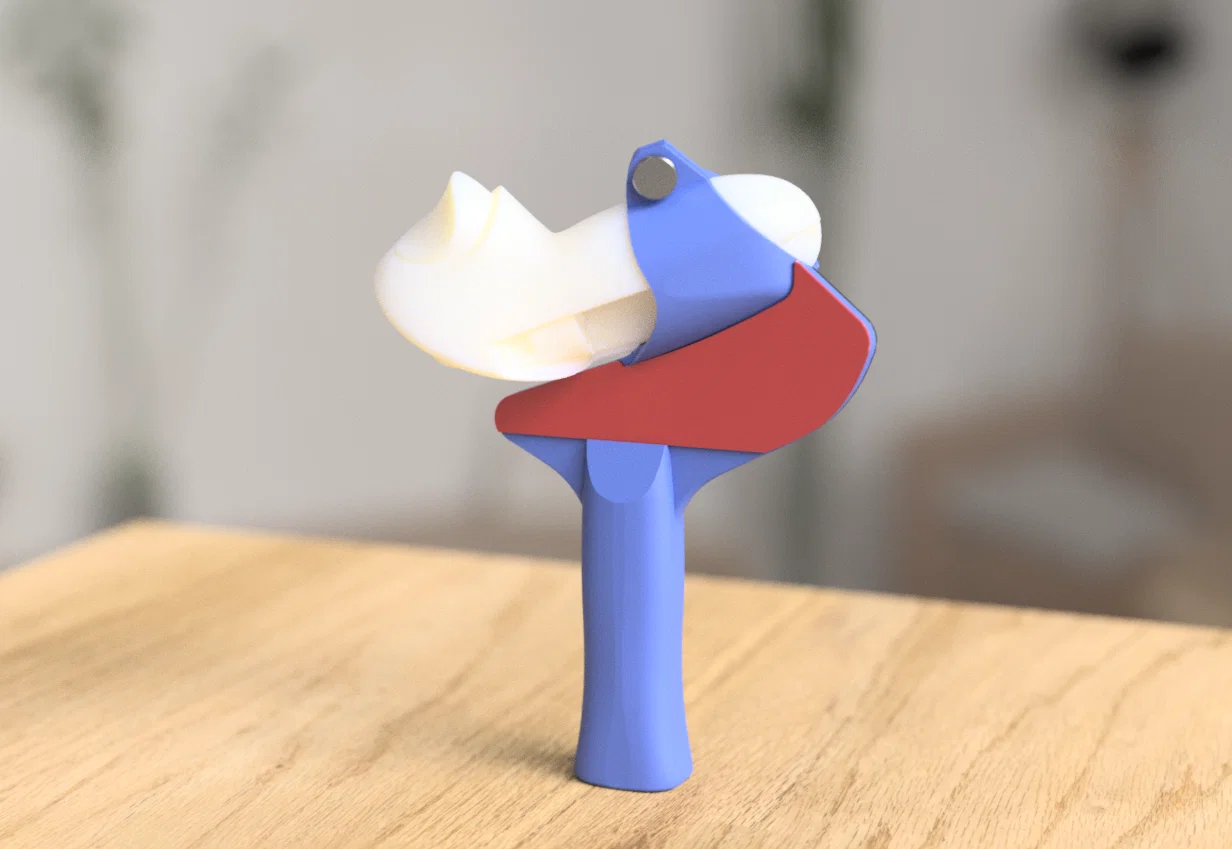

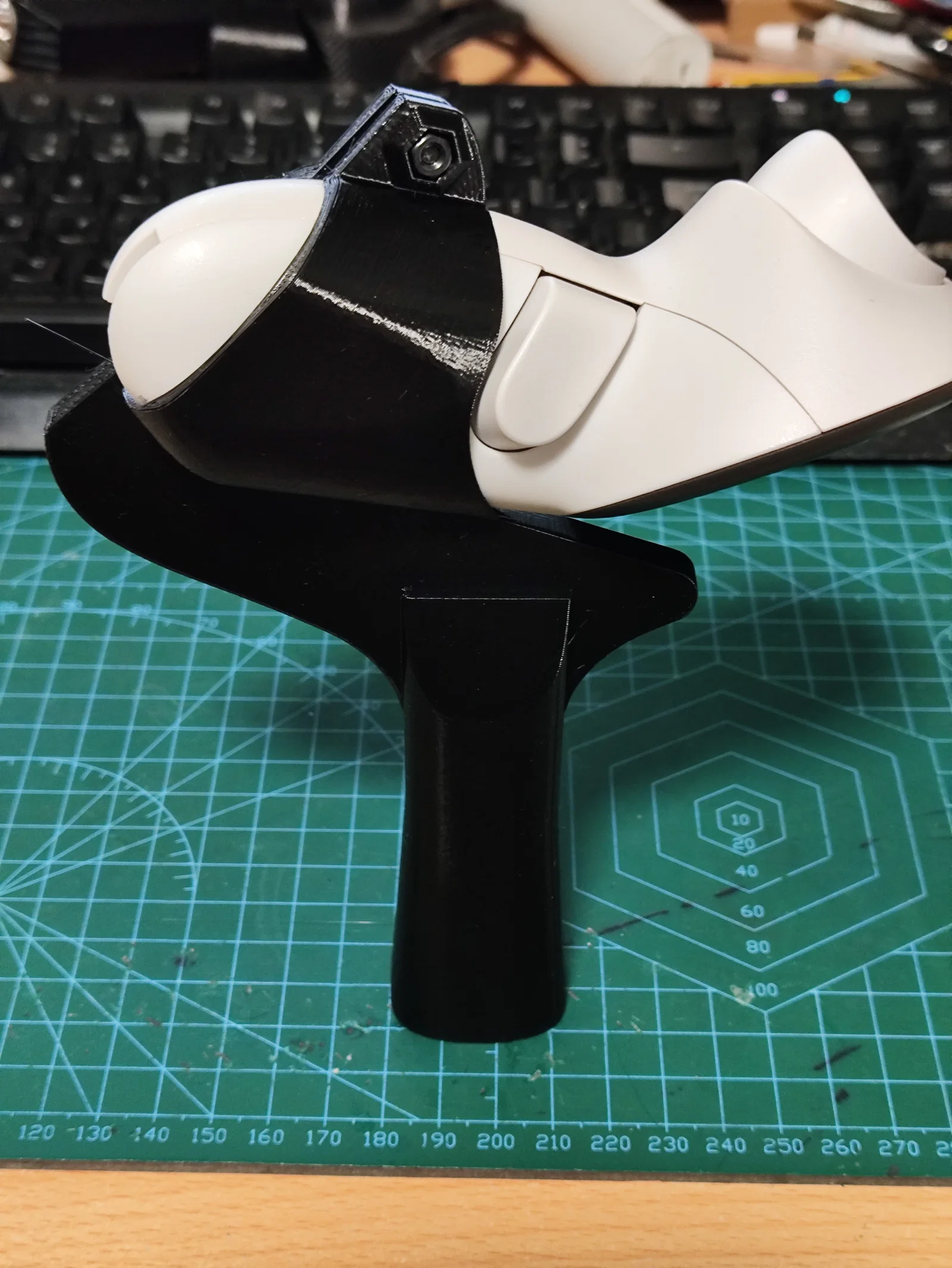

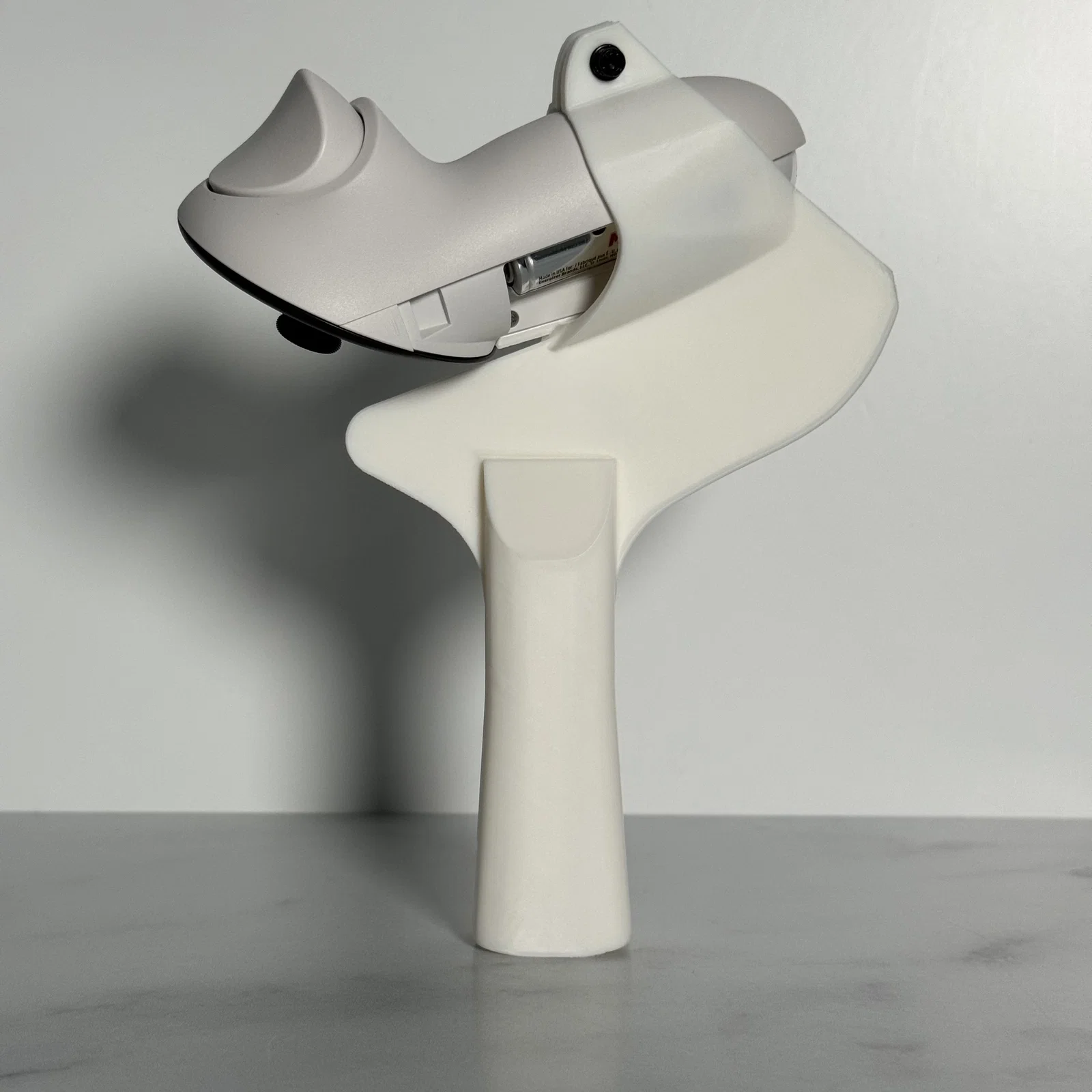

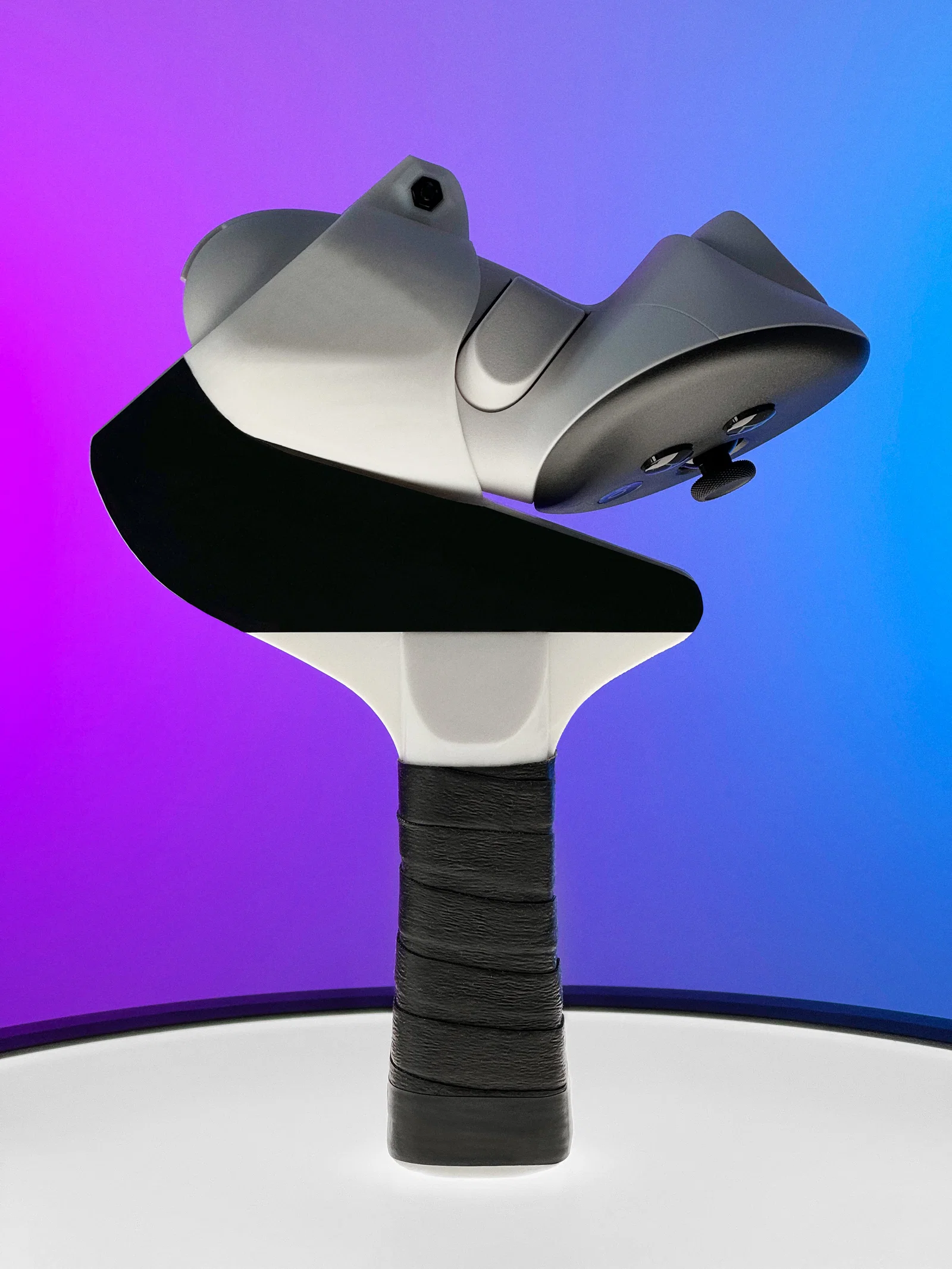

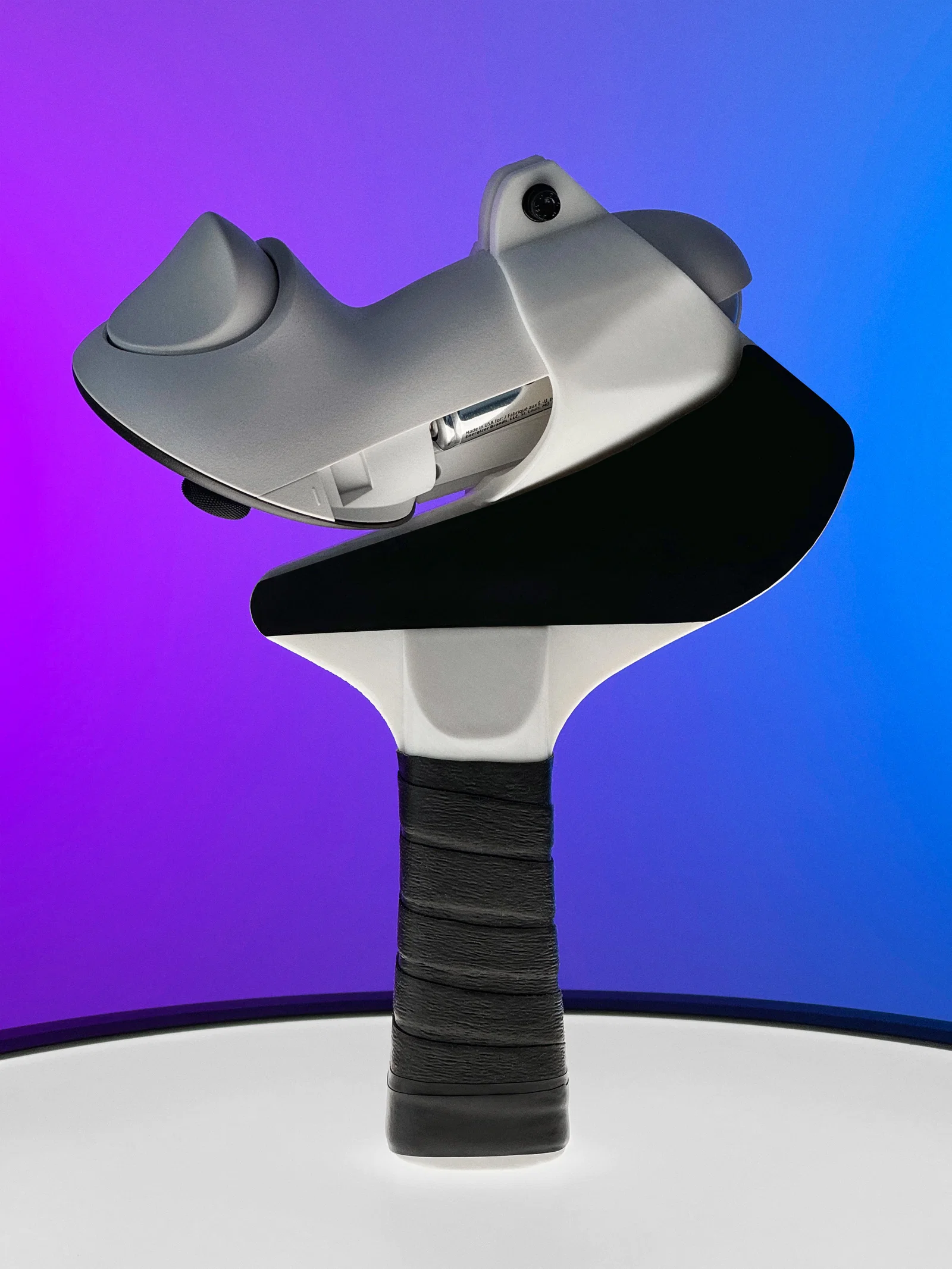

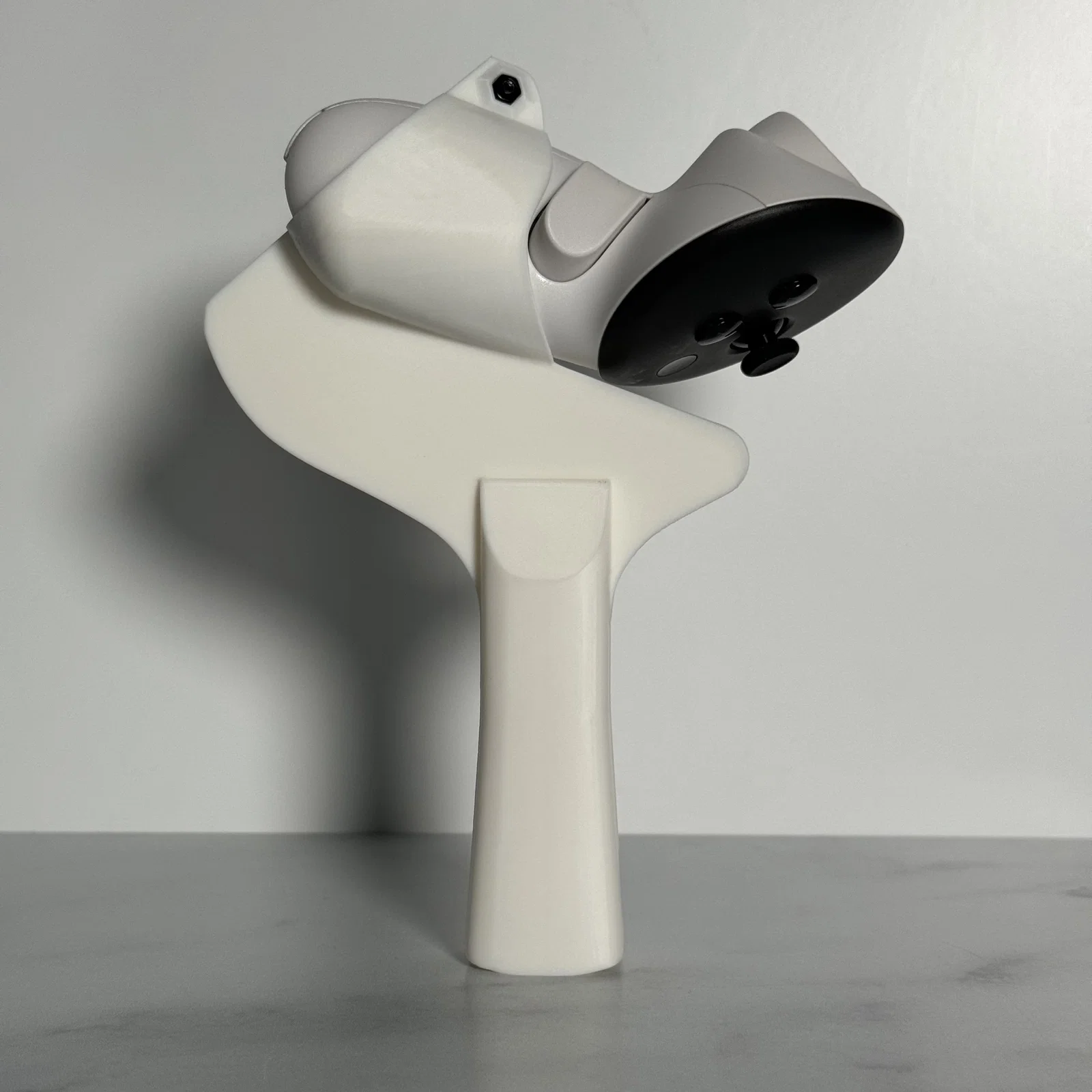

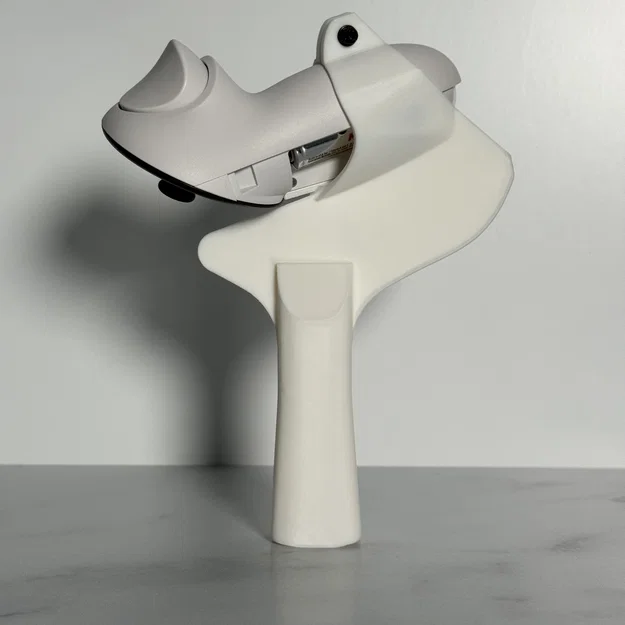

Đây là một bản in đơn giản, một mảnh, nhẹ, không cần support, giúp lắp/tháo controller nhanh và dễ chỉ với một con ốc. Thiết kế có bề mặt “blade” dày 6mm để dán được cao su bóng bàn (TT rubber) loại thường, cho độ bám và cảm giác cầm rất ổn.

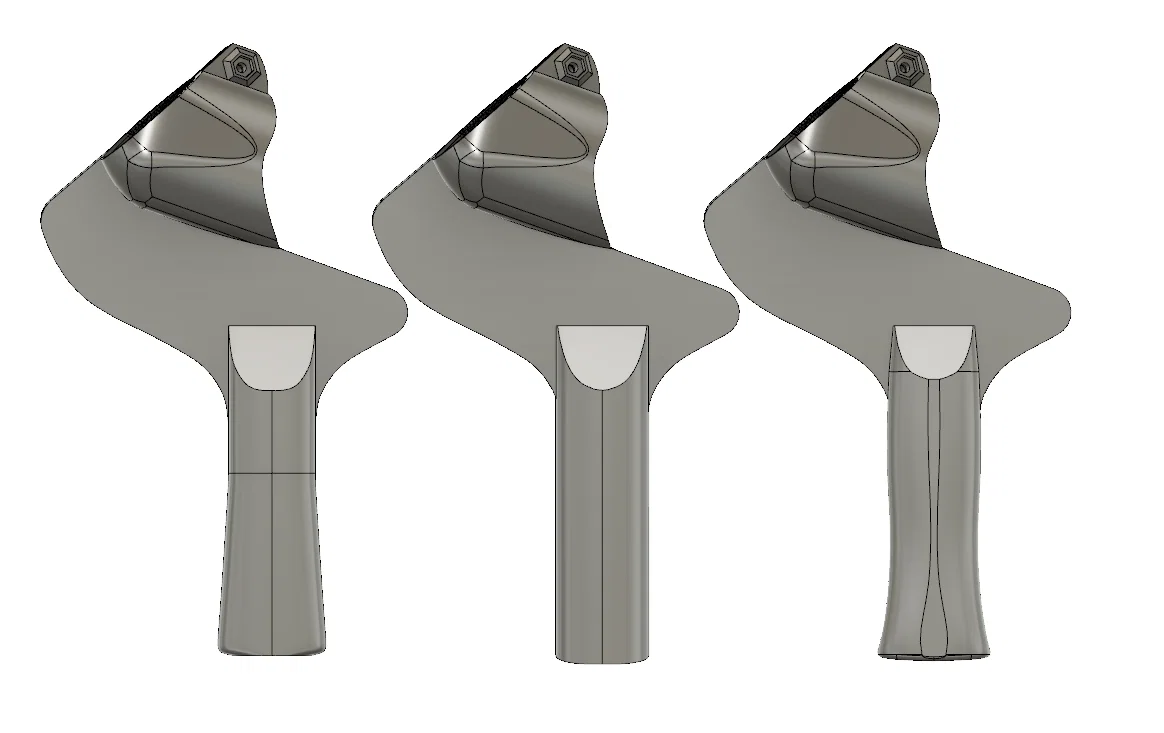

Chọn kiểu cán bạn thích trong các bản có sẵn: FL - flared, ST - straight, AN - anatomic.

Bạn cần tháo nắp pin (battery cover) để dùng được!

Cấu hình vị trí (position config) dùng cloud code: 262.56

Bản cho người thuận tay trái dùng: 262.63

Những thứ cần có để dùng mẫu này:

• adapter đã in
• 1 x ốc vặn tay M3 (M3 thumb screw) dài tối thiểu 12-14mm DIN464 hoặc DIN653 (ốc M3 thường vẫn dùng được nhưng mỗi lần lắp phải dùng tua vít)
• 1 x đai ốc M3 nut
• 1 x tấm TT rubber (cao su cũ hay loại rẻ nhất cũng được, chủ yếu để tăng độ bám)
• băng keo 2 mặt (mình gợi ý loại siêu mỏng như M3 467MP) hoặc keo dán (keo 502/superglue cũng ok nhưng sẽ hơi bừa nếu sau này bạn muốn thay cao su)
• tùy chọn: template cắt cao su/băng keo 2 mặt (có trong file). Edit: Do hai mặt adapter hơi khác nhau một chút nên mình cũng thêm template cho mặt còn lại cho đầy đủ.

Hướng dẫn:

1. In 3D:

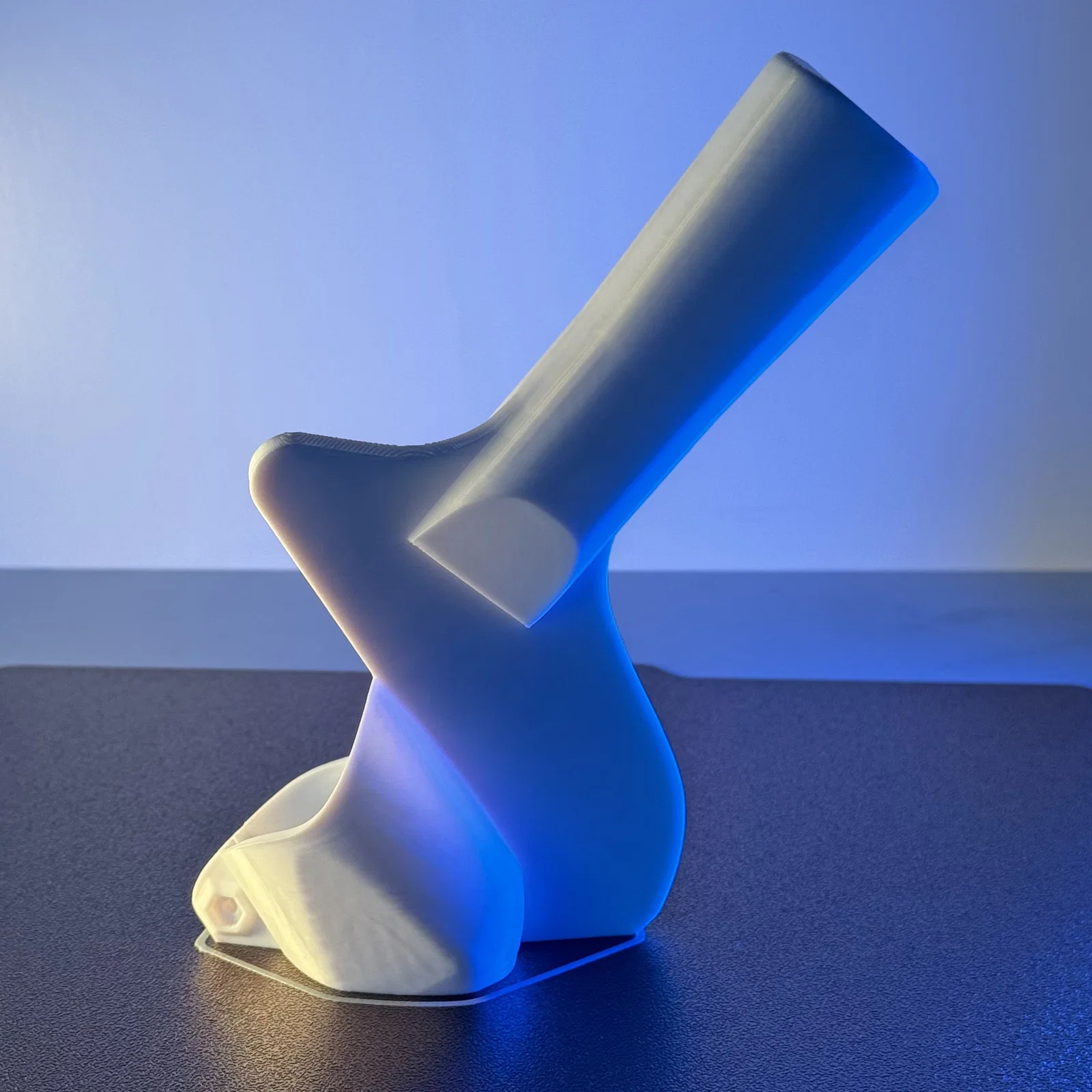

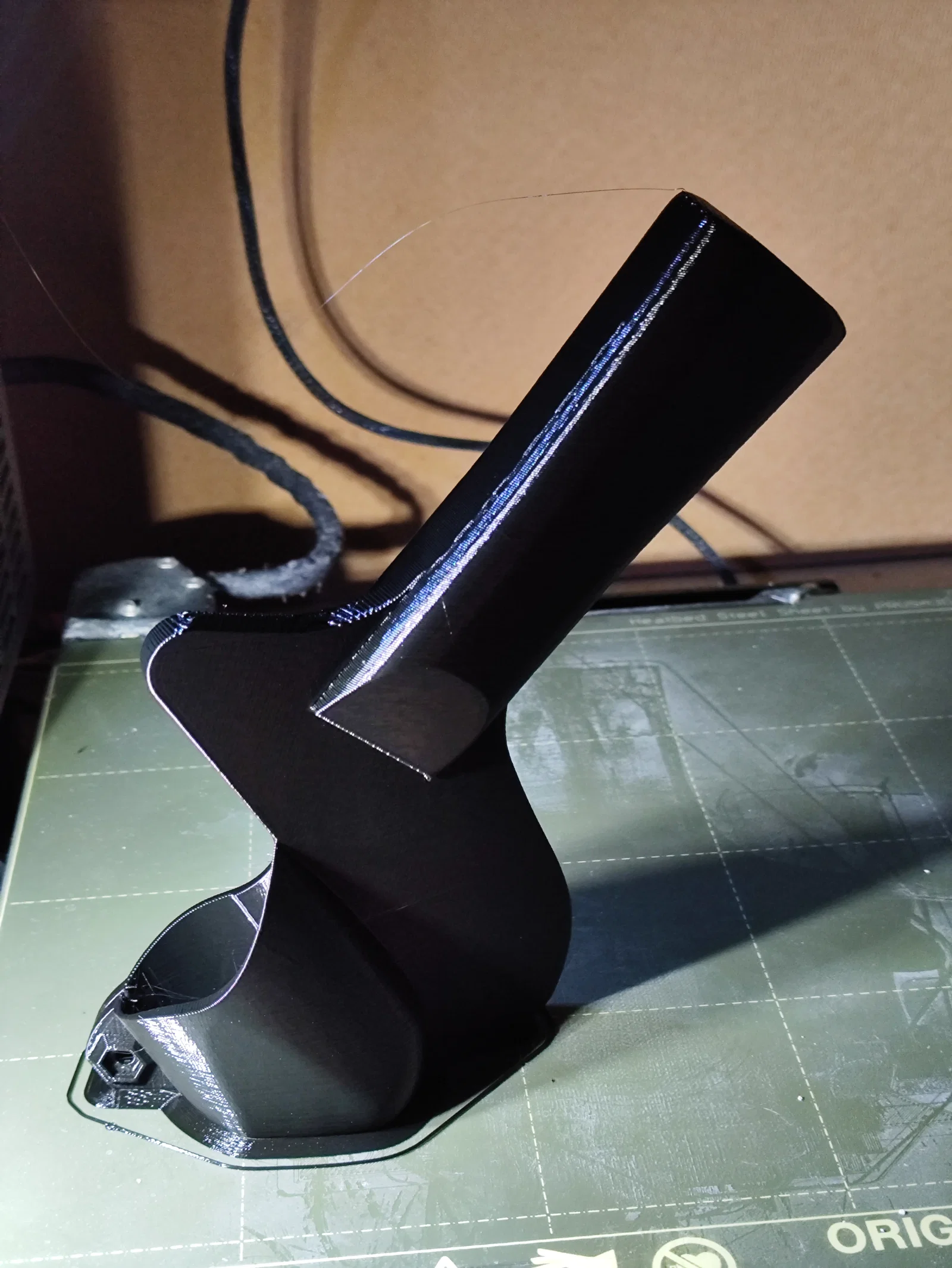

In adapter theo tư thế dựng đứng (upright) với layer height tối thiểu 0.2 để fit chuẩn và bề mặt đẹp. Nếu bed bạn hay bị bong, dùng brim để đảm bảo chi tiết không bị tuột. Mình cũng khuyên giảm tốc độ in.

Gợi ý cách mình in: 3 perimeter và 15% infill (gyroid). Sau khoảng 50mm thì dùng layer height modifier để hạ infill xuống 6%. Cách này giúp phần mount vẫn chắc, còn phần còn lại nhẹ hơn.

           2. Cắt cao su: Dùng template đã in để vẽ theo hình lên băng keo 2 mặt và tấm cao su, rồi cắt theo đúng biên dạng.

           3. Dán cao su lên adapter bằng băng keo/keo. Xong!

           4. (Tùy chọn) Bạn có thể dán cố định đai ốc trong adapter bằng một giọt keo nhỏ, nhưng nhớ đừng để keo dính vào ren của đai ốc.

Video lắp controller:

Các bản mod:

• • nếu bạn muốn in phần cán bằng vật liệu khác như wood PLA/lightweight PLA.
• • nếu bạn đang kiếm kiểu “blade” vuông vuông nhìn ngầu hơn

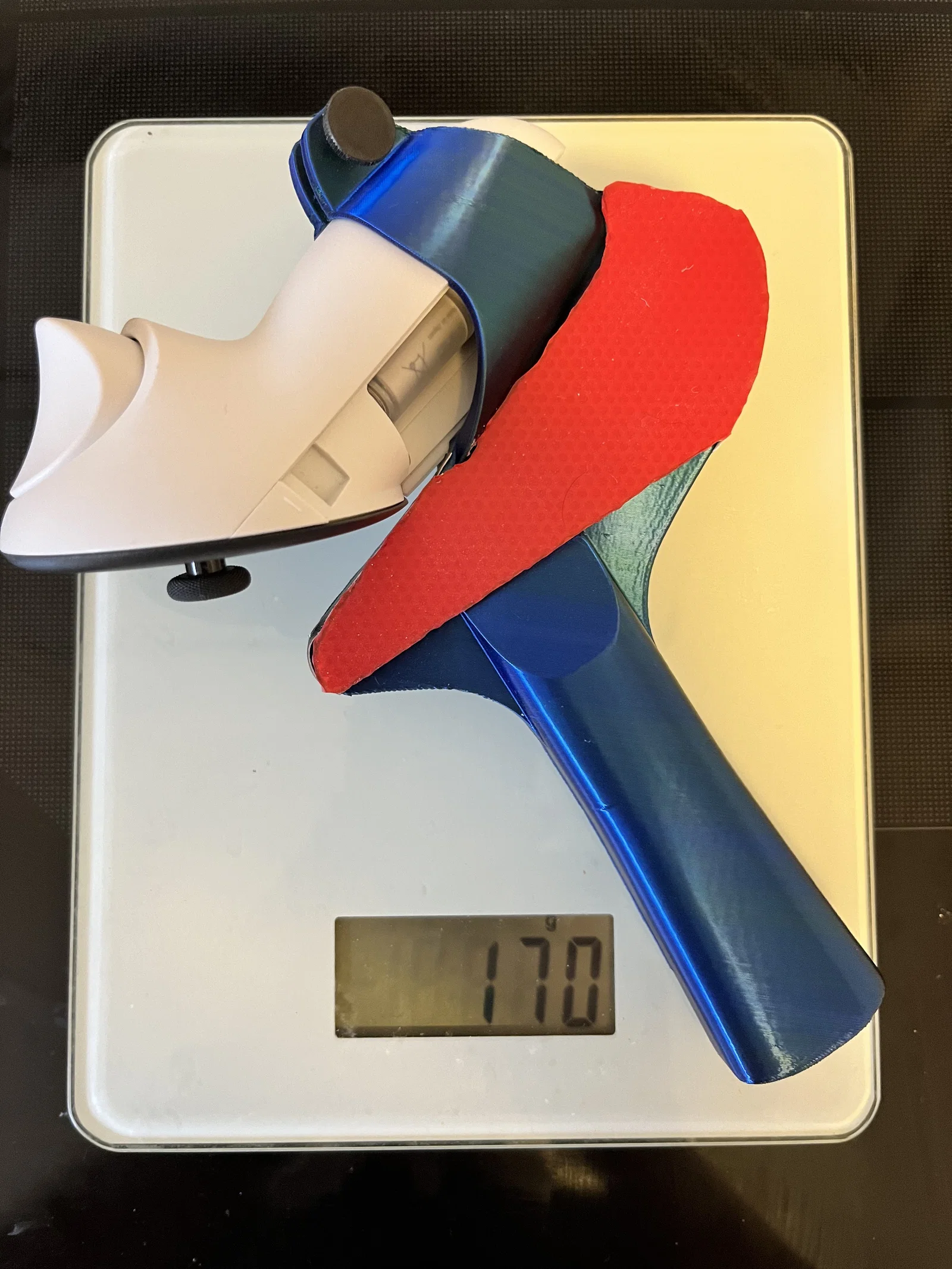

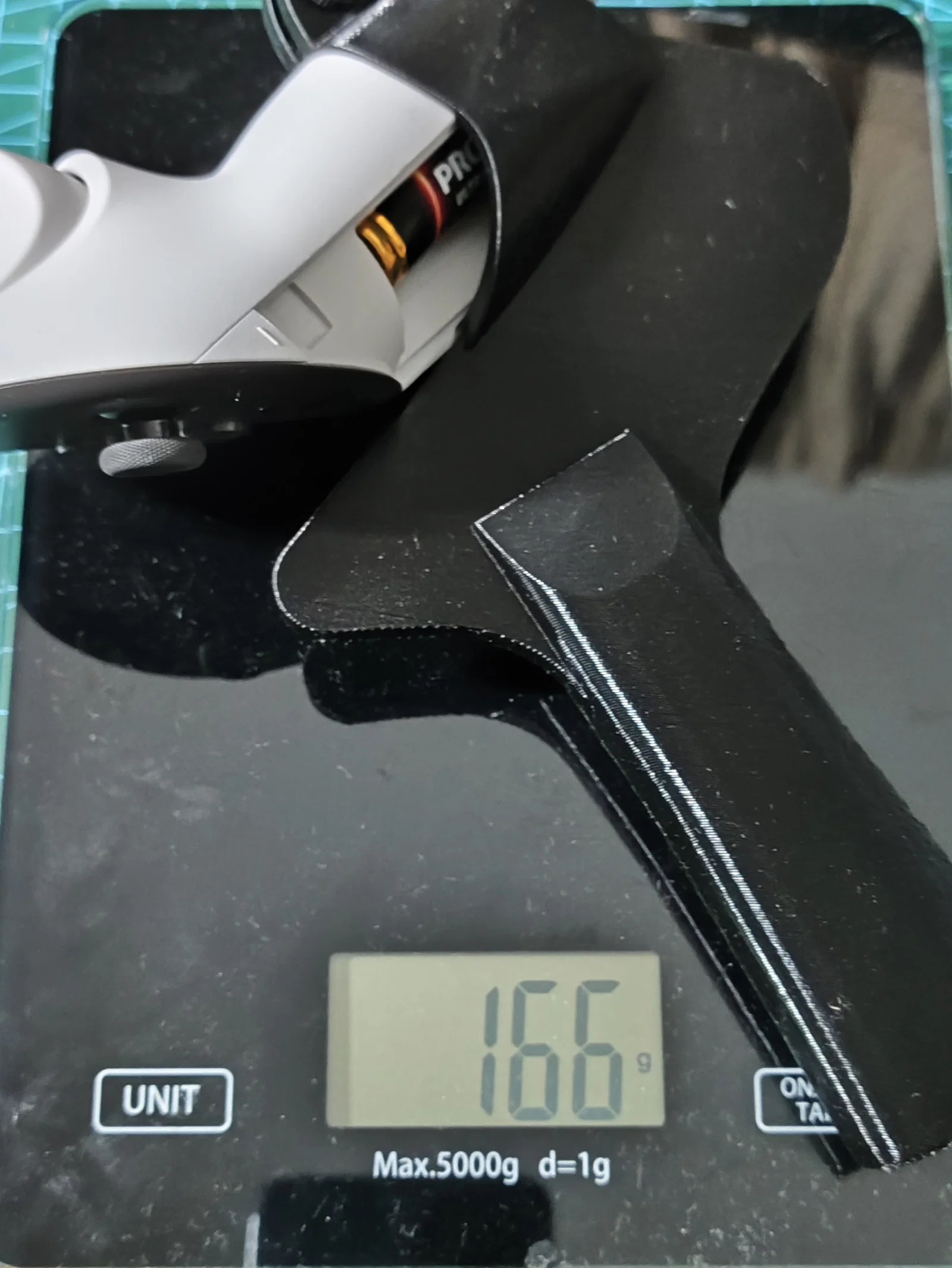

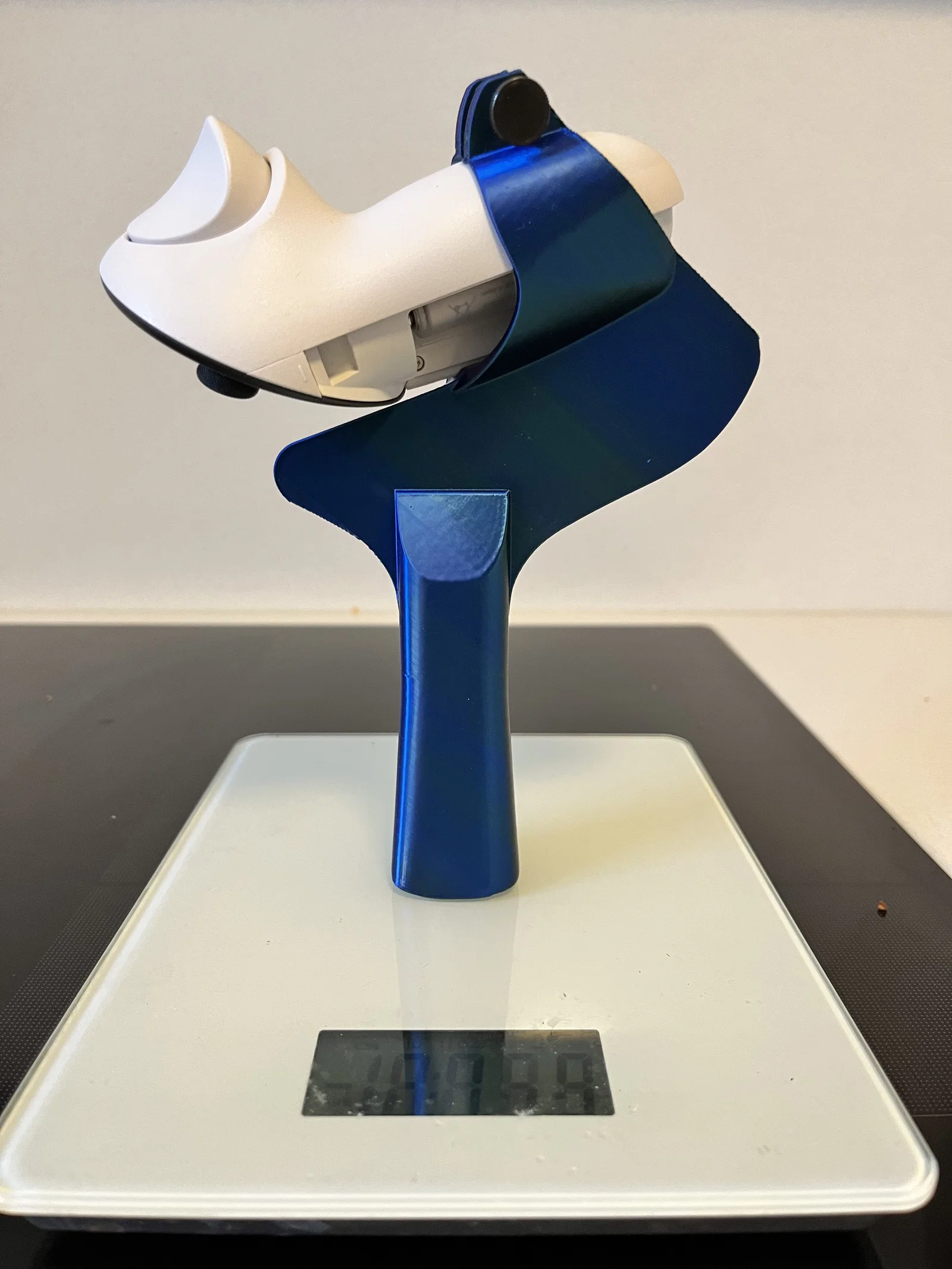

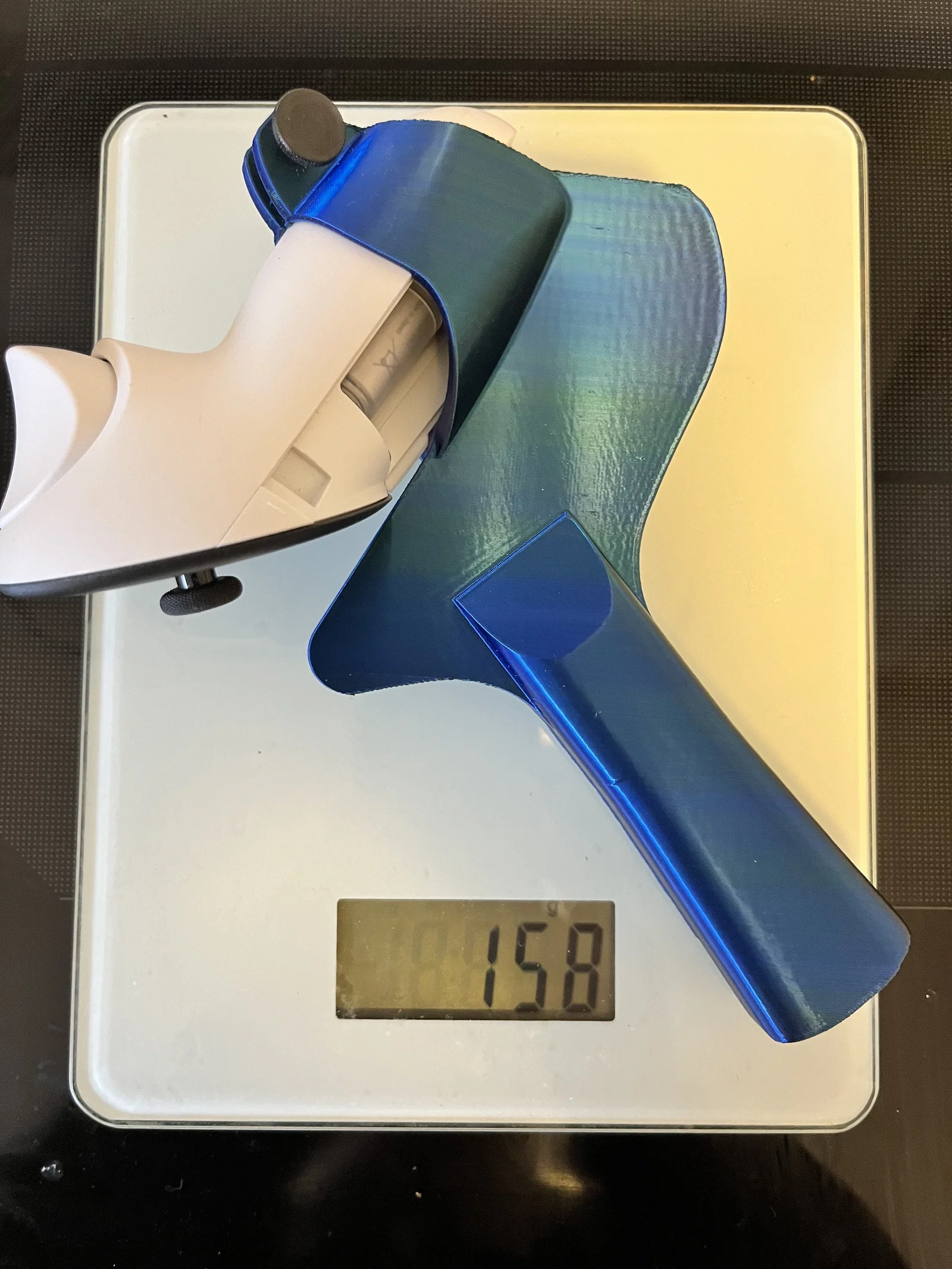

• • nếu bạn muốn giảm trọng lượng và hạ thấp tâm khối lượng (centre of mass) tối đa.
