Bộ chuyển đổi vợt bóng bàn v2.0 cho Quest 3

Cập nhật: 13.05.2024 - Đã sửa đổi một chút phần trên của giá đỡ để tăng cường độ bền như trong hình bên dưới. Hình trên là trước khi sửa, hình dưới là sau khi sửa. Tôi cũng đã cập nhật các mẫu 6.6mm và 8mm.

Cập nhật: 24.03.2024 - Hướng dẫn bằng video của Bonsaizocker!

Cập nhật: 31.12.23 Đã thêm bản sửa đổi với phiên bản dành cho lưỡi vợt dày 8mm.

Cập nhật: 30.01.23 Khuôn cắt vợt mới và cải tiến. Nó cho phép đánh dấu vợt của bạn để cắt ở bất kỳ khoảng cách nào từ 0 đến 25mm tính từ tay cầm. Sử dụng các chỉ báo bên để giữ mọi thứ cân bằng.

Cập nhật: 28.01.23 Đã thêm một chút bo góc để giúp loại bỏ điểm yếu và khó bị gãy do siết quá chặt.

Cập nhật: 23.12.23 Đã thêm phiên bản cho lưỡi vợt dày hơn, kiểm tra các bản tải lên đã sửa đổi cho phiên bản khe hở 6.6mm.

Cập nhật: 20.12.23 - Đã thêm khuôn in để giúp cắt vợt gỗ theo vị trí gợi ý. Tuy nhiên, nếu bạn không hài lòng và nghĩ rằng nó quá thấp trên vợt, bạn có thể nâng nó lên một chút và cắt theo bất kỳ chiều cao nào bạn muốn. Vị trí này giống như trên bộ chuyển đổi v2.0 của tôi.

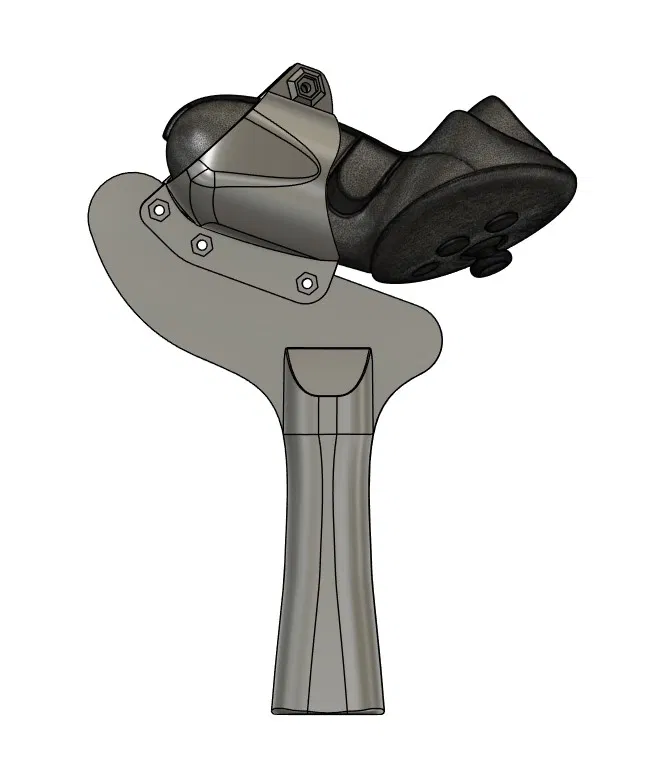

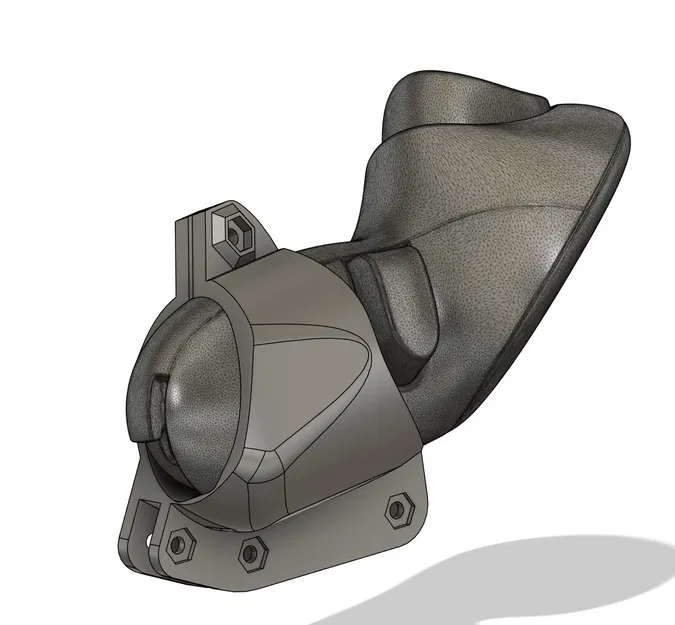

Đây là phiên bản v2.0 của mô hình tôi đã đăng cách đây một thời gian. Phiên bản này bao gồm một số nâng cấp, trong đó quan trọng nhất là sự thay đổi nhỏ trong hướng của bộ điều khiển, điều này sẽ cung cấp khả năng theo dõi tốt hơn nữa.

Đối với những ai muốn thay thế cái cũ và tái sử dụng vợt, tiếc là các lỗ sẽ không khớp. Cũng nên sử dụng đường cắt 20 độ được nâng lên mới (xem hình bên dưới). Định vị lại giá đỡ theo cách này cũng sẽ cải thiện khả năng theo dõi (nếu bạn gặp bất kỳ sự cố nào với v1.0). Nếu bạn đã có trải nghiệm hoàn hảo với v1.0, bạn có thể sẽ không nhận thấy sự khác biệt nào và việc nâng cấp là không cần thiết. Bản cập nhật này nhắm đến những người đã gặp sự cố và sử dụng kỹ thuật đặc biệt khi chơi trái tay.

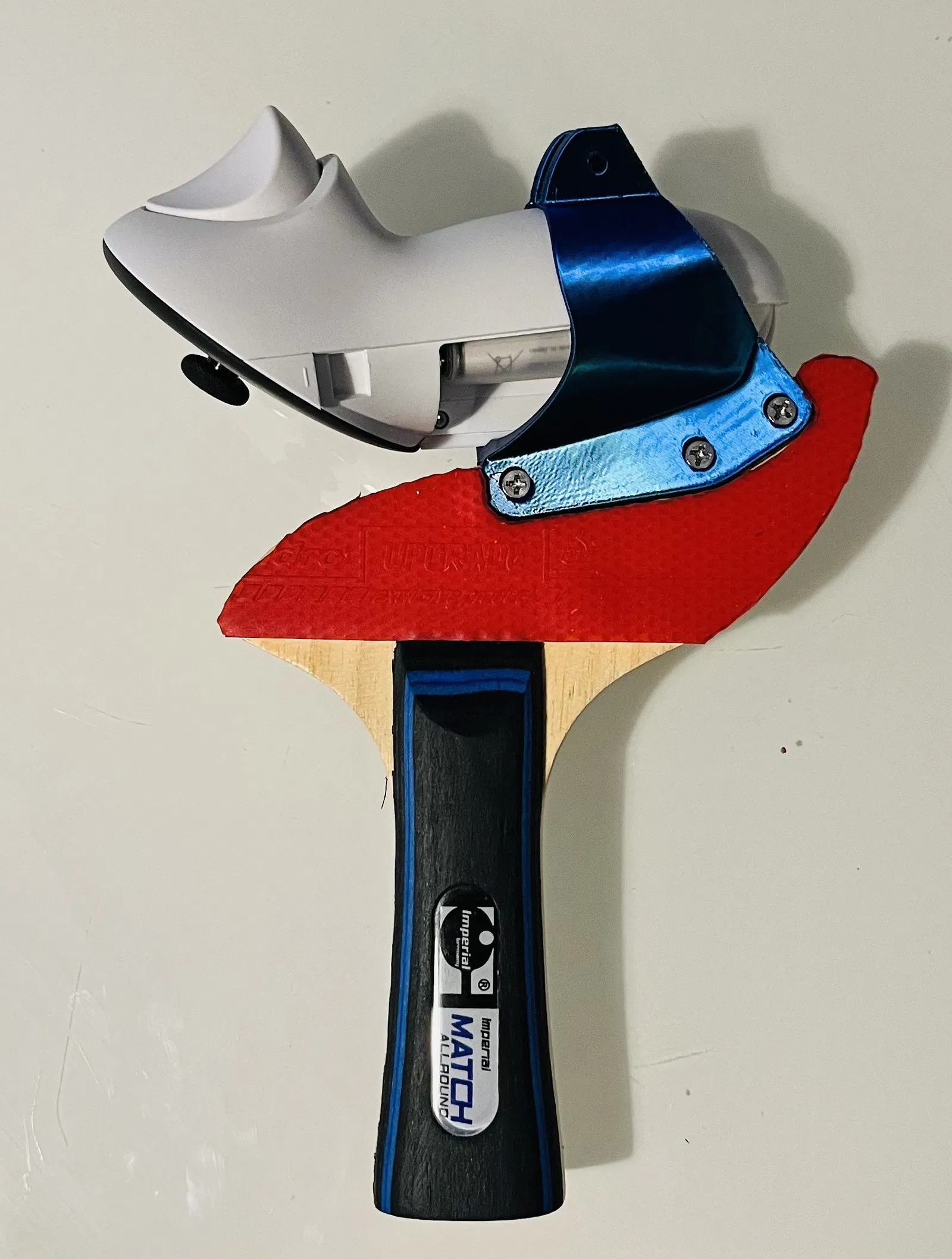

Bộ chuyển đổi này sẽ cho phép sử dụng vợt thật trong các trò chơi bóng bàn ảo như Eleven Table Tennis. Bộ chuyển đổi nặng khoảng 15 gram và được làm cho lưỡi vợt dày 5.8-6 mm.

In bằng PLA/PETG với ít nhất 0.2mm để có độ khít tốt nhất và ở vị trí như hình bên dưới mà không cần bất kỳ bộ phận hỗ trợ nào.

Để lắp ráp vợt, bạn sẽ cần:

Những thứ bạn cần:

1. Vợt bóng bàn, lý tưởng là cái bạn sẽ không còn sử dụng nữa vì bạn sẽ phải cắt nó theo hình dạng.
2. Bộ chuyển đổi đã in
3. 1 x Vít cánh chuồn DIN653 M3 (chiều dài 12-14mm) Liên kết Aliexpress
4. 3 x Vít đầu chìm M3 (chiều dài 12-14mm) Liên kết Aliexpress
5. 4 x Đai ốc M3 Liên kết Aliexpress
6. Khuôn cắt tùy chọn (có trong các tệp)
7. Các dụng cụ như cưa và máy khoan với mũi khoan 3mm. Bạn có thể sử dụng keo dán gỗ để tăng cường kết nối.
8. Bạn có thể tái sử dụng mặt vợt cũ hoặc cắt và dán mặt vợt mới (Bạn có thể cần keo dán mặt vợt!)

Hướng dẫn (cơ bản), để có hướng dẫn chi tiết hơn vui lòng nhấp vào đây (tín dụng: @Bonsaizocker)

1. Sử dụng khuôn đính kèm để cắt vợt theo hình dạng yêu cầu. Bạn sẽ cần thực hiện ít nhất hai đường cắt thẳng theo đường kẻ. Tốt nhất là sử dụng khuôn để tạo góc chính xác cho độ khít tốt nhất. Lý tưởng nhất là bo tròn các góc nhọn để có trải nghiệm tốt nhất.

2. Sử dụng bộ chuyển đổi để đánh dấu 3 lỗ cần khoan với mũi khoan 3mm. Khoan lỗ!

3. Lắp bộ chuyển đổi và vặn tất cả các ốc vít.

4. Cắt mặt vợt theo hình dạng và dán. Hoàn thành!

Video cài đặt bộ điều khiển:
