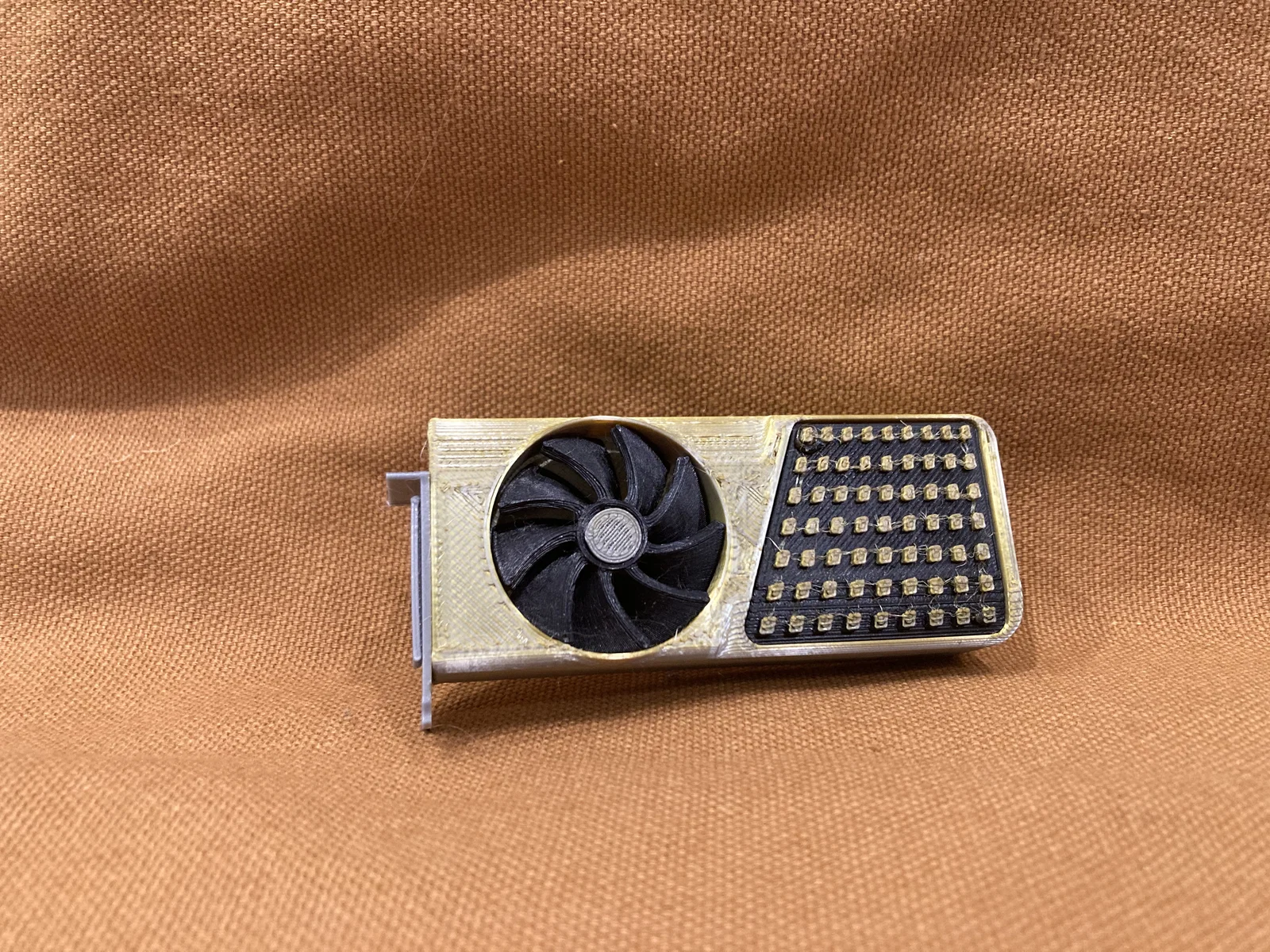

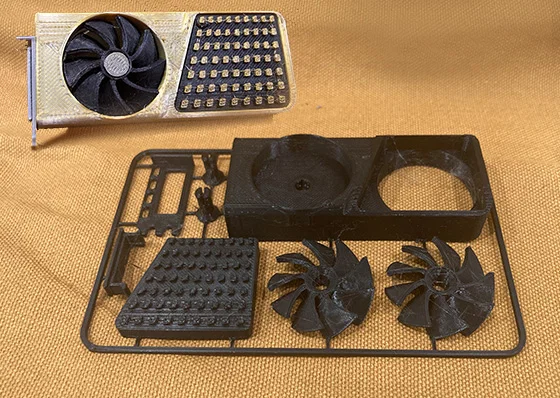

GPU Kit Card (Thẻ lắp ráp GPU mini)

GPU Kit Card

Inland Filament đã dùng:

• Dual Color Silk Gold-Grey
• Black PLA+
• Silver PLA+

Cài đặt máy in:

• 1 giờ 11 phút
• Nhiệt độ nozzle: 220°C
• Nhiệt độ bed: 60°C
• Không cần supports
• Infill: 15% Gyroid
• Tốc độ: 100mm/s wall, 180mm/s infill, 300mm/s travel
• Hướng dẫn lắp ráp:

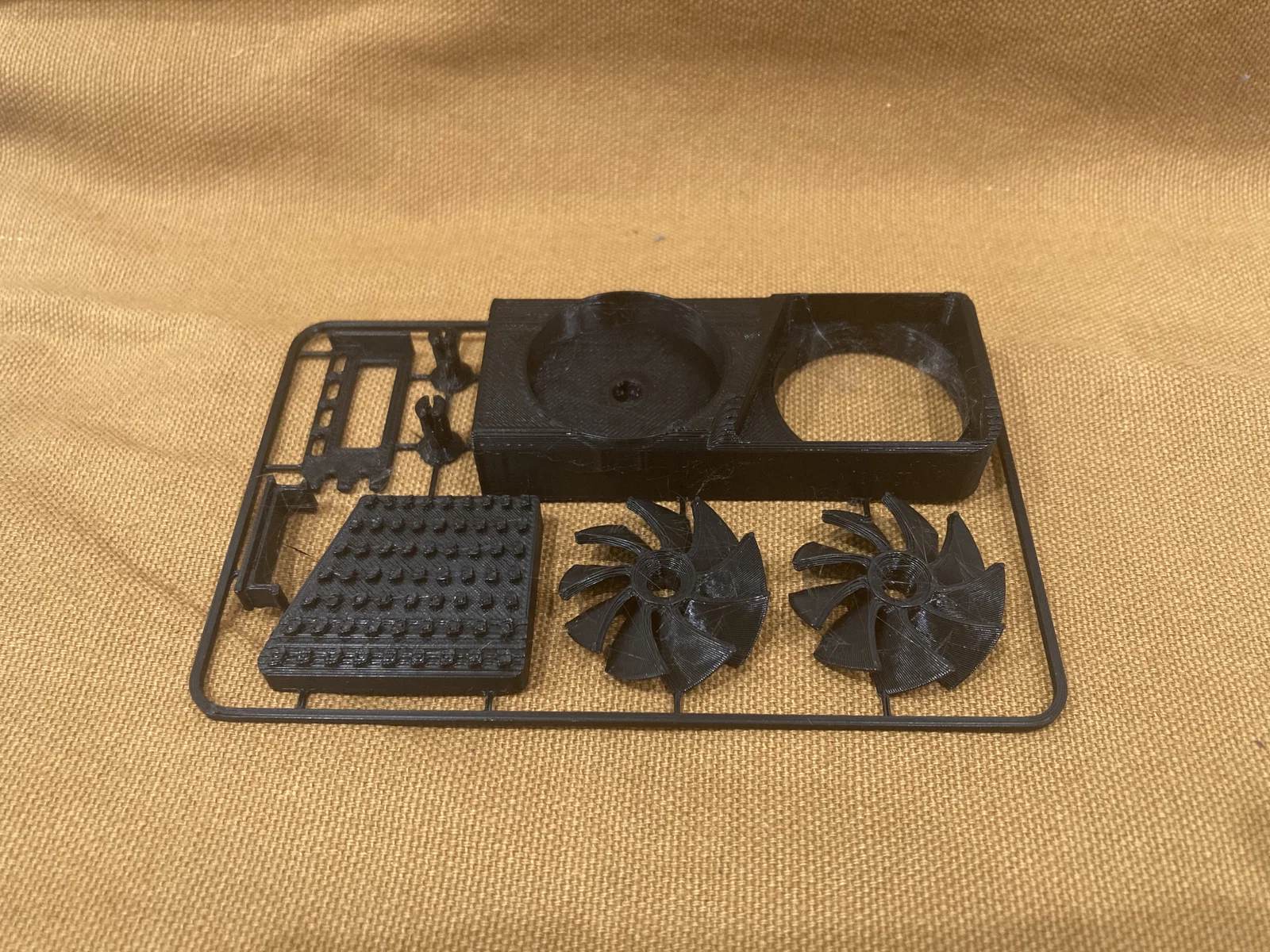

1. Dùng kềm cắt flush cutter để tách các chi tiết GPU ra khỏi sprue
2. Đặt cái fan đầu tiên sao cho phần chamfer hướng ra ngoài
3. Nhét trục (axle) vào với lực vừa phải (tùy theo dung sai máy in/chất liệu của bạn)
4. Ép khớp phần vent dạng lưới (grated vent) vào đúng hốc tương ứng (nếu lỏng quá có thể cần nhỏ 1 giọt keo)
5. Ở mặt sau, đặt cái fan thứ hai giống như cách làm với cái đầu tiên

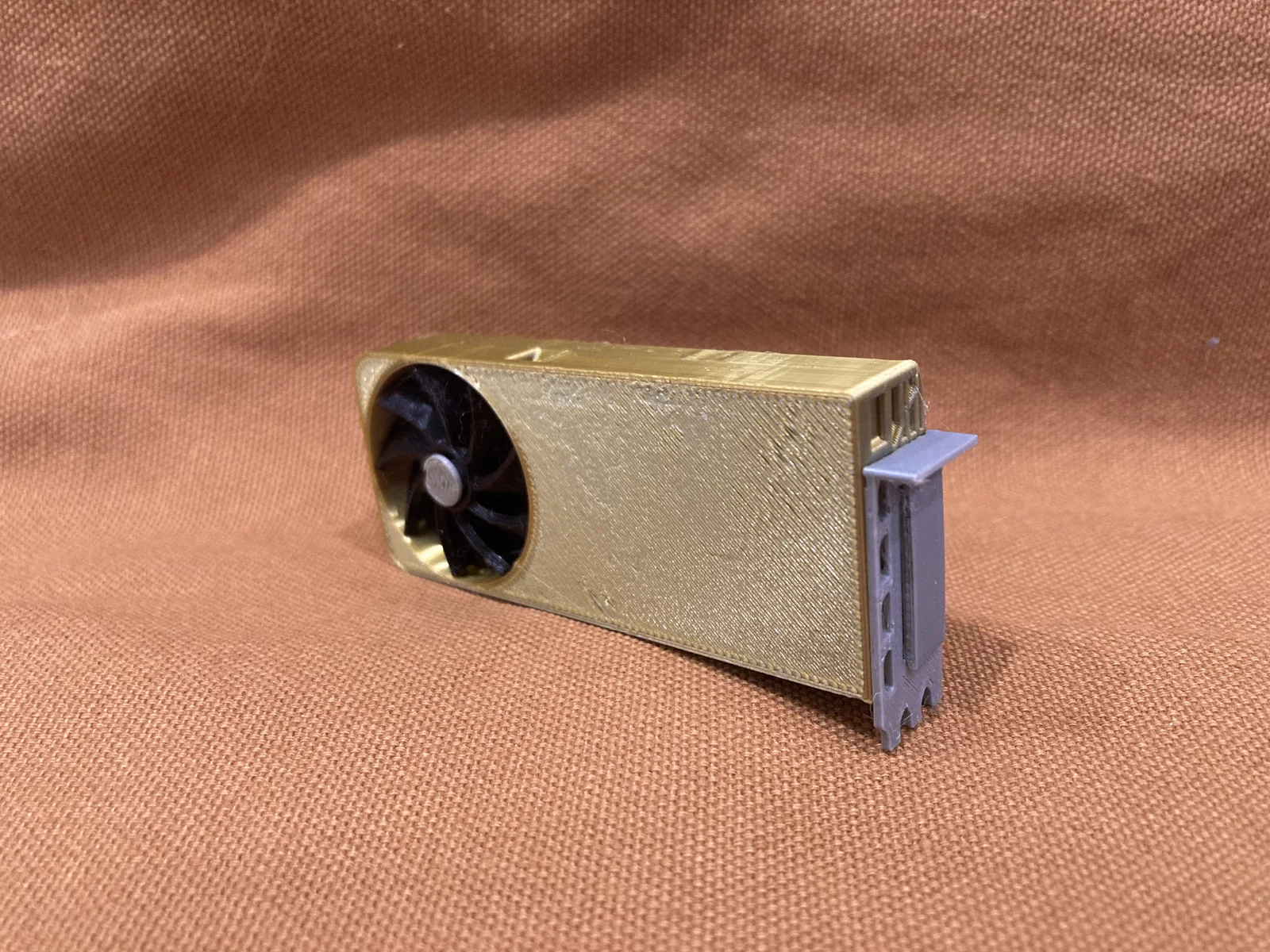

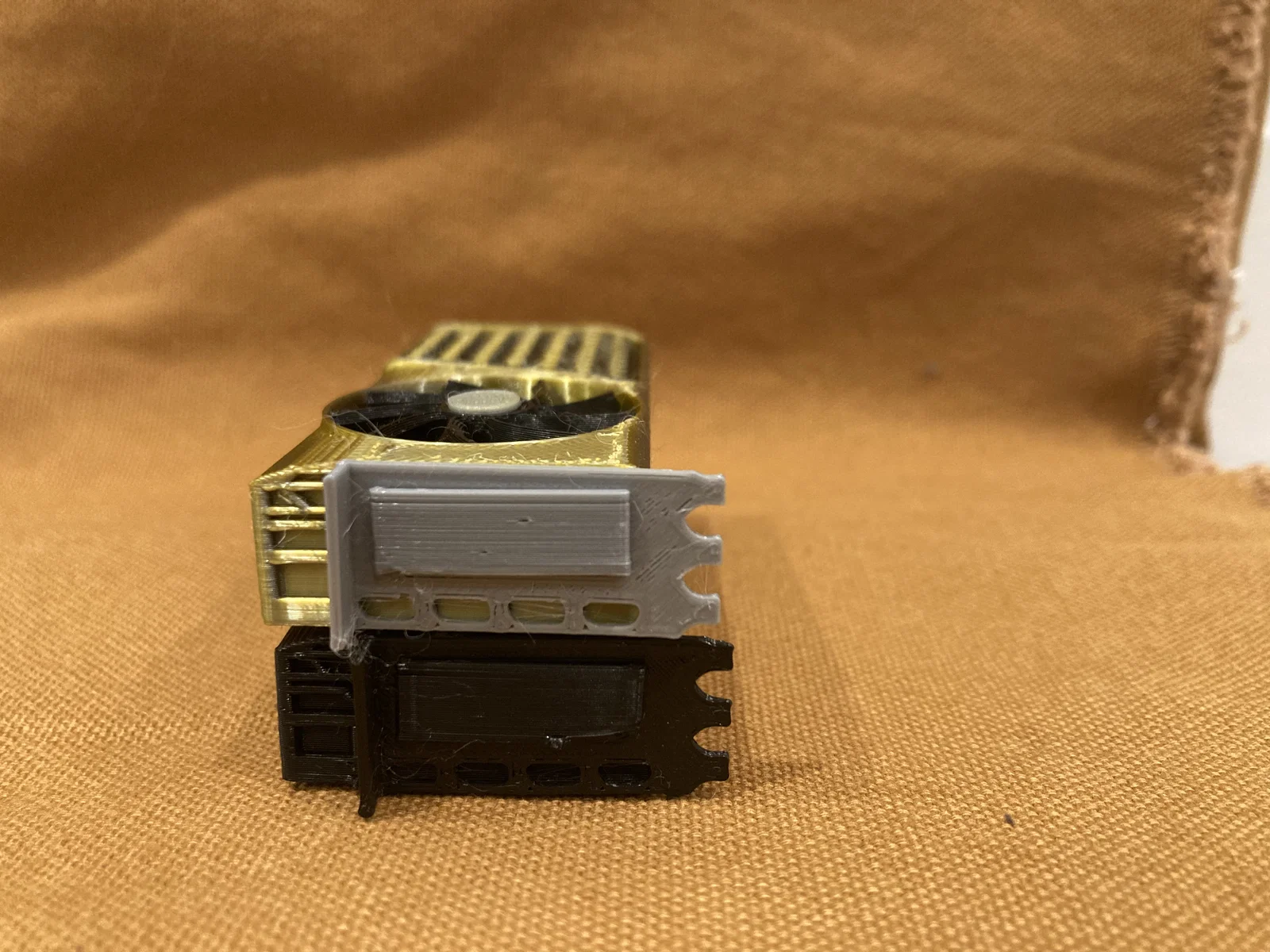

6. Với phần bracket: lắp clip vào bracket trước, rồi ép cả hai vào 2 lỗ ở đầu vuông phẳng của mẫu. Có thể cần dùng lực để khớp chắc, tùy độ dẻo của vật liệu bạn in.

File STL được thiết kế bởi _cosmic_forge
