Catbox thiết kế lại: bền hơn, dễ in hơn (Re-engineered V2)

Thiết kế V2:

-Đổi thiết kế nắp để tăng thêm chút trọng lượng.

-Phần đế GIỜ BẮT BUỘC PHẢI LỒNG TỪ TRÊN ĐỈNH HỘP XUỐNG.

-Cái treo tường (wall mounter) có supports tích hợp để tránh bị rớt giữa chừng lúc in. Các vách dày 0.4 này phải bấm/cắt bỏ

Dù là một thiết kế rất hay, mình thấy bản gốc hơi mong manh, dễ bị fail khi in và cơ cấu cũng hay bị kẹt. Phiên bản của mình được làm để đảm bảo in thành công, đồng thời cứng cáp hơn và loại bỏ các điểm ma sát khiến bản gốc hay bị kẹt khi mở. Phía sau cũng có một khe để gắn/treo.

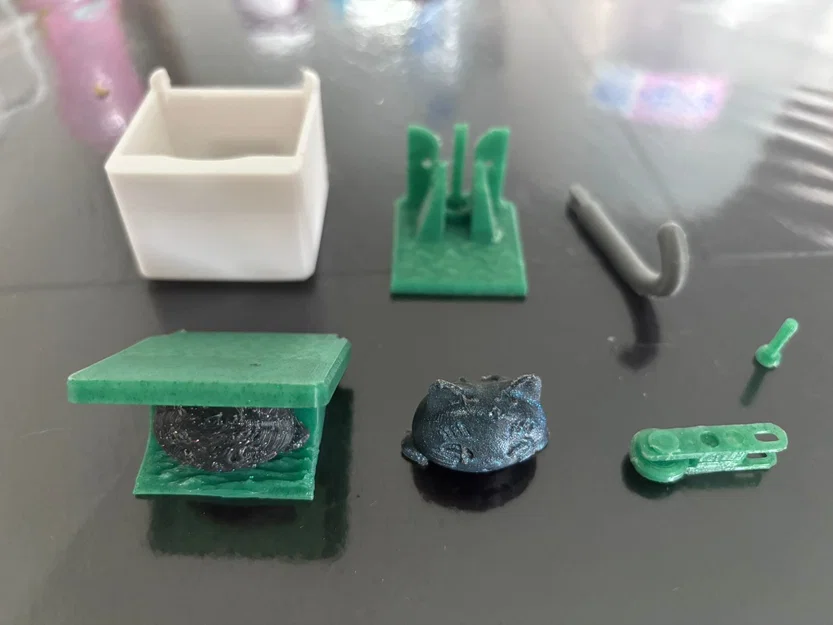

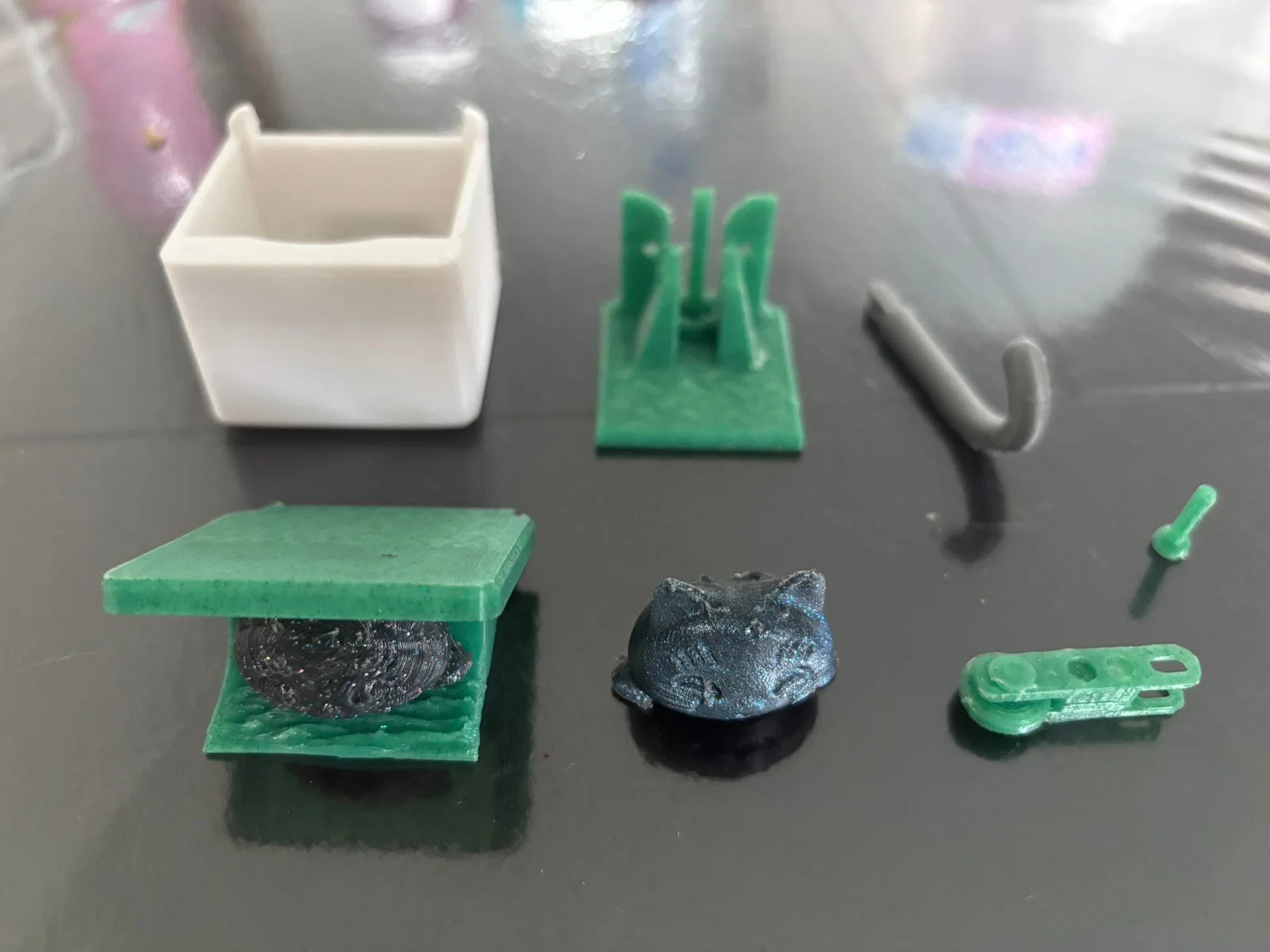

ASSEMBLY INSTRUCTIONS:

Lắp phần swivel lại và dùng chốt ngắn để khóa bánh xe vào đúng vị trí:

Dùng chốt dài để khóa phần swivel vào đúng vị trí:

Đặt cái đuôi (tail) vào vị trí, rồi dùng khoảng 2 inch sợi filament để khóa đuôi vào swivel. Đừng cắt filament quá ngắn để đảm bảo đuôi vẫn giữ chắc:

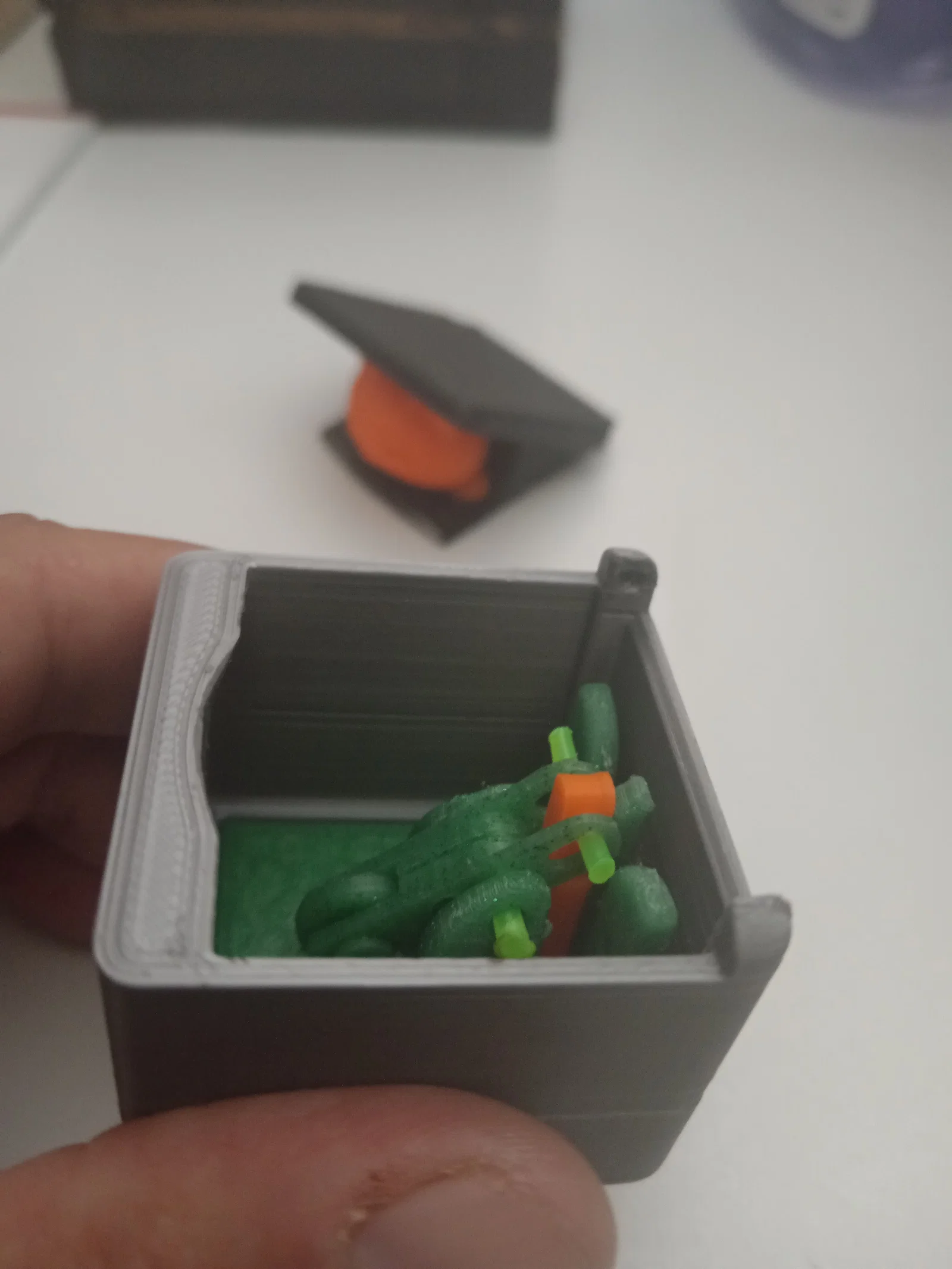

Khóa hộp: đẩy phần hộp vào phần đế. Hai phần này sẽ “snap” dính lại với nhau, nhưng phía sau cũng có hai lỗ có thể dùng vít 2.5.

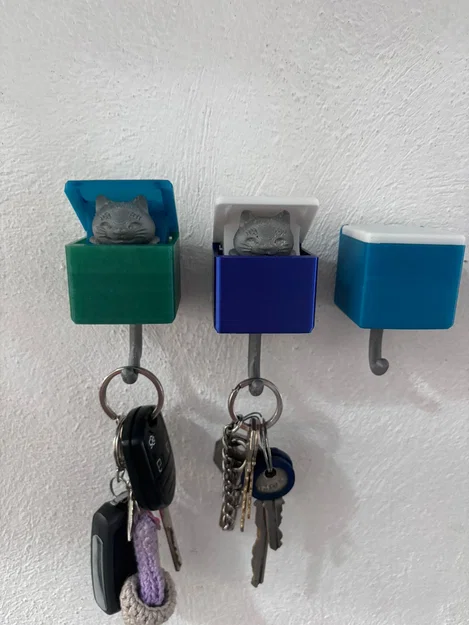

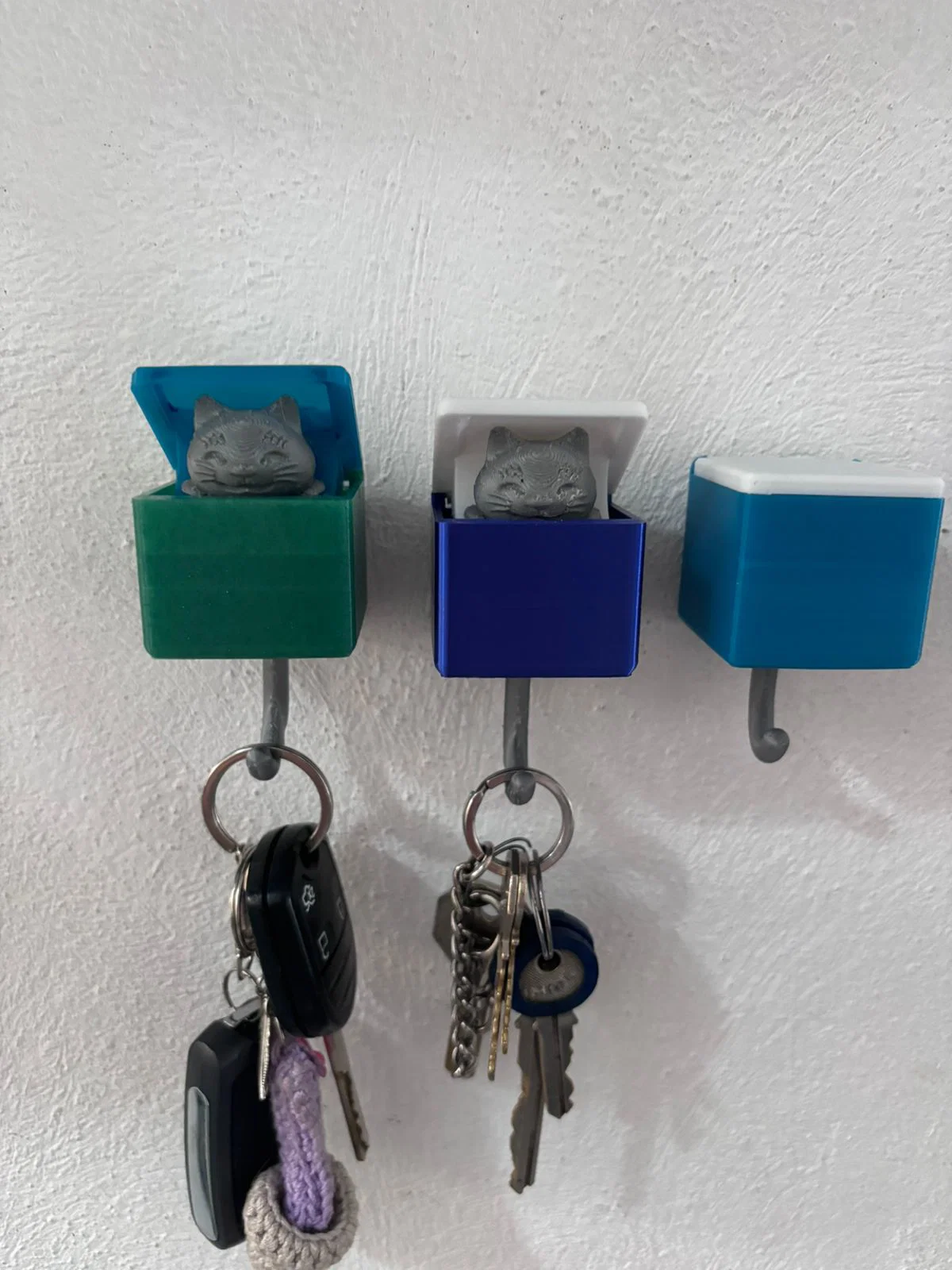

Gắn nắp và mặt (face). Bắt WallMounter lên tường rồi trượt cat box vào.

TIPS:

Nhớ đảm bảo bánh xe của swivel quay trơn. Nếu cần, cho nó lăn vài phút tới khi quay nhẹ nhàng không bị rít. Tương tự với phần đuôi và nắp hộp: gạt qua gạt lại một hồi để nắp “rụng” ra, bớt cứng.

Việc lồng phần đế và hộp có thể hơi khó. Mình thấy cách dễ nhất là đẩy hộp vào đế ngay ở mép bàn.

Cơ chế treo tường được thiết kế để tạo một chút lực cản khi trượt vào/ra. Bạn lưu ý điểm này nha.
