Ốp lưng (case) cho Nextion 5"

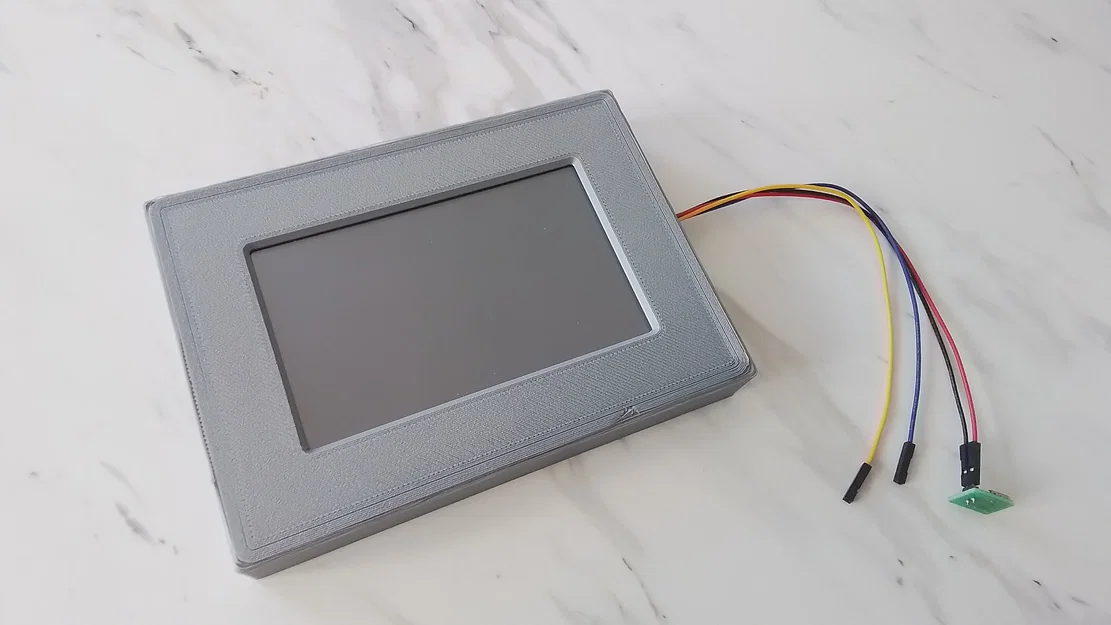

Mình có ông bạn xài màn hình Nextion 5" nên mình nhận in thử cho bạn ấy một cái case. Tìm hoài thì cái phù hợp nhất mình thấy chỉ có cái bezel trên trang Web chính thức của Nextion, nên mình dựng phần ốp lưng (back case) trong Fusion 360 và đây là kết quả. Như đã nhắc ở chỗ khác thì cái bezel in không đẹp lắm, lúc mình in phải dùng Brim.

Mã model PCB của bạn ấy là NX8048K050_011, nếu thông tin này có ích.

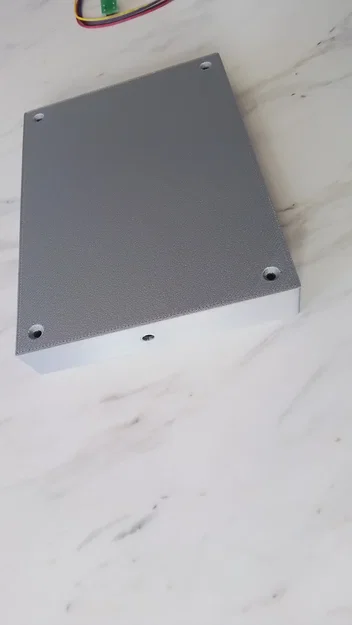

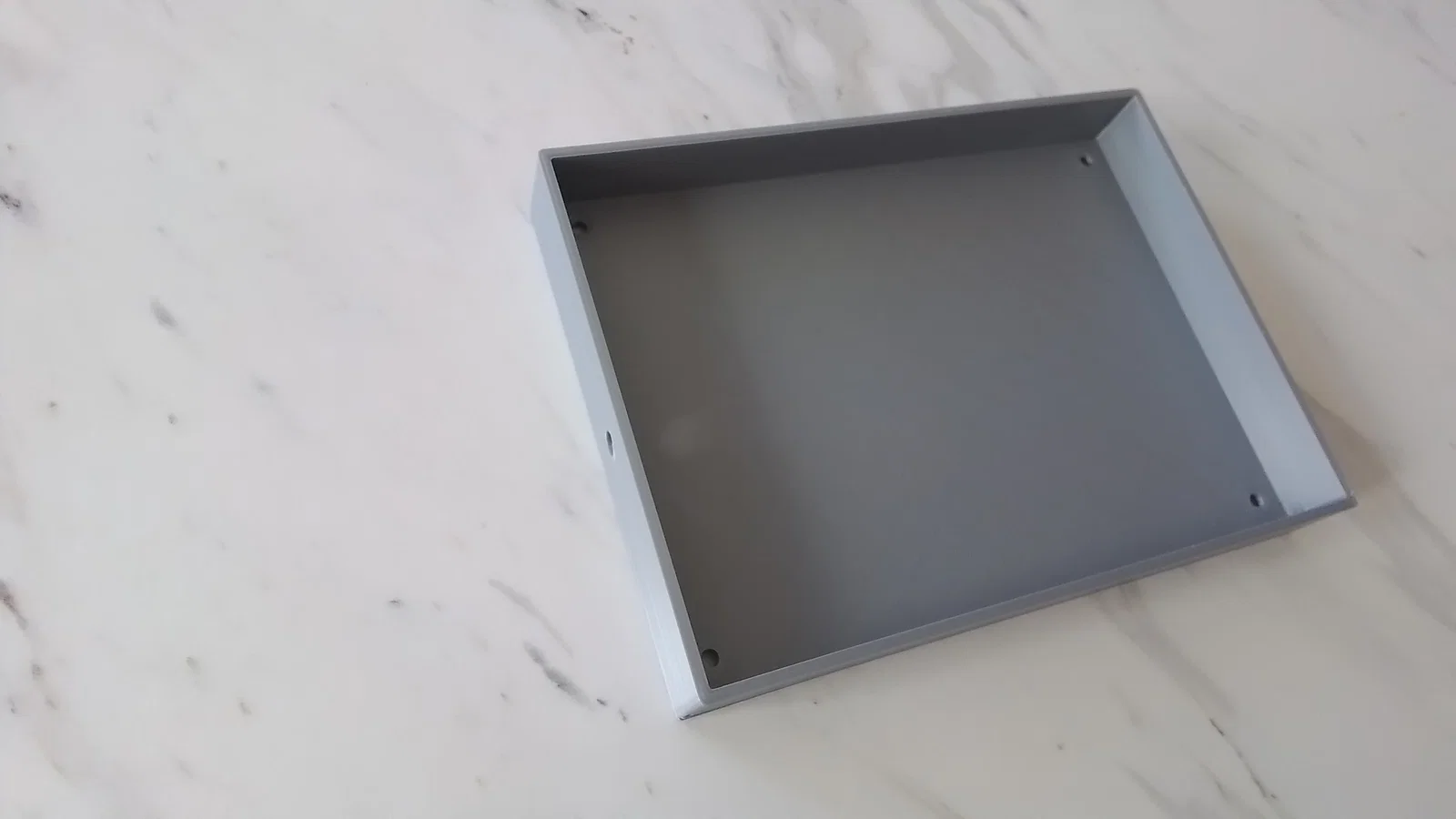

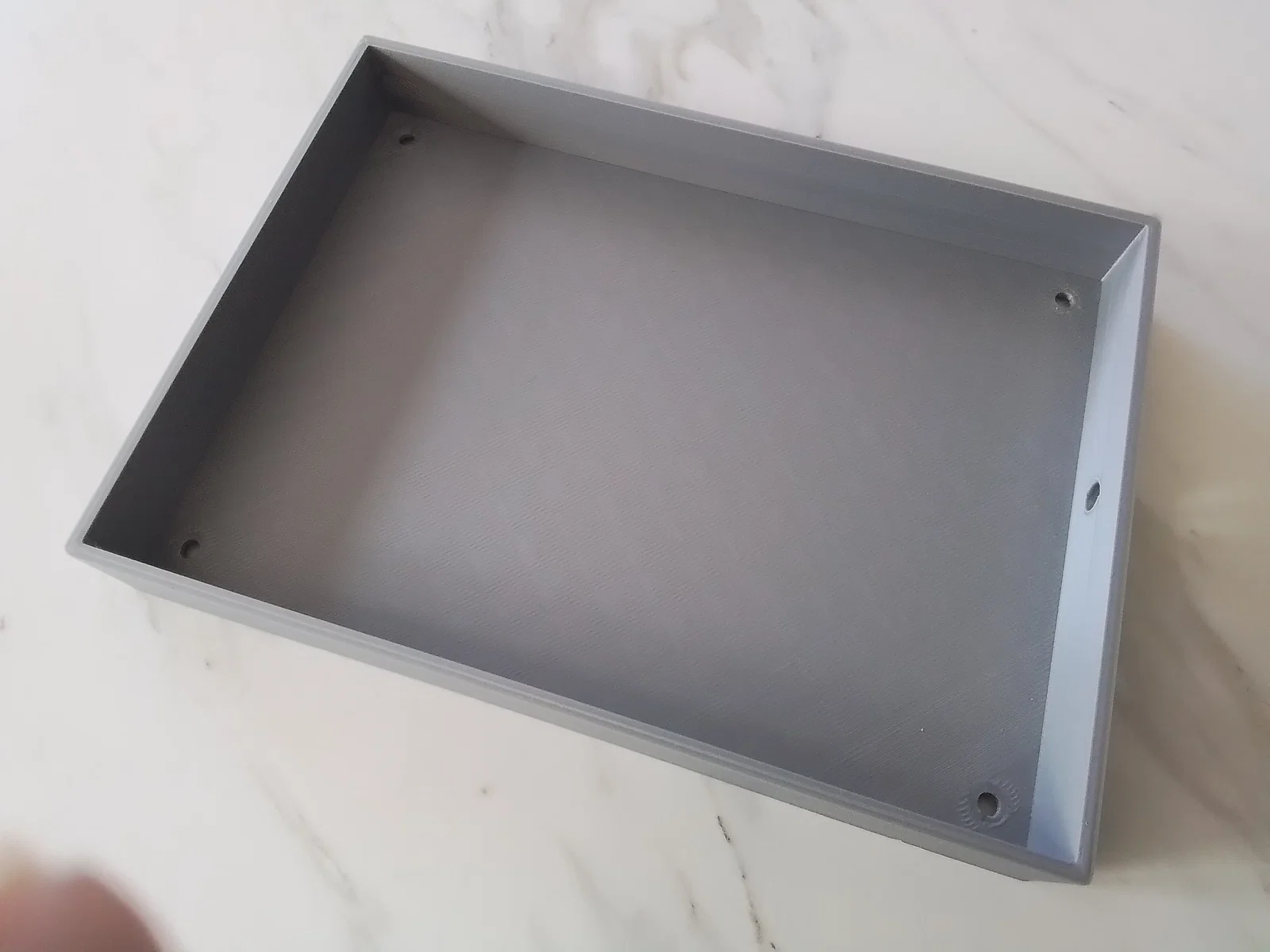

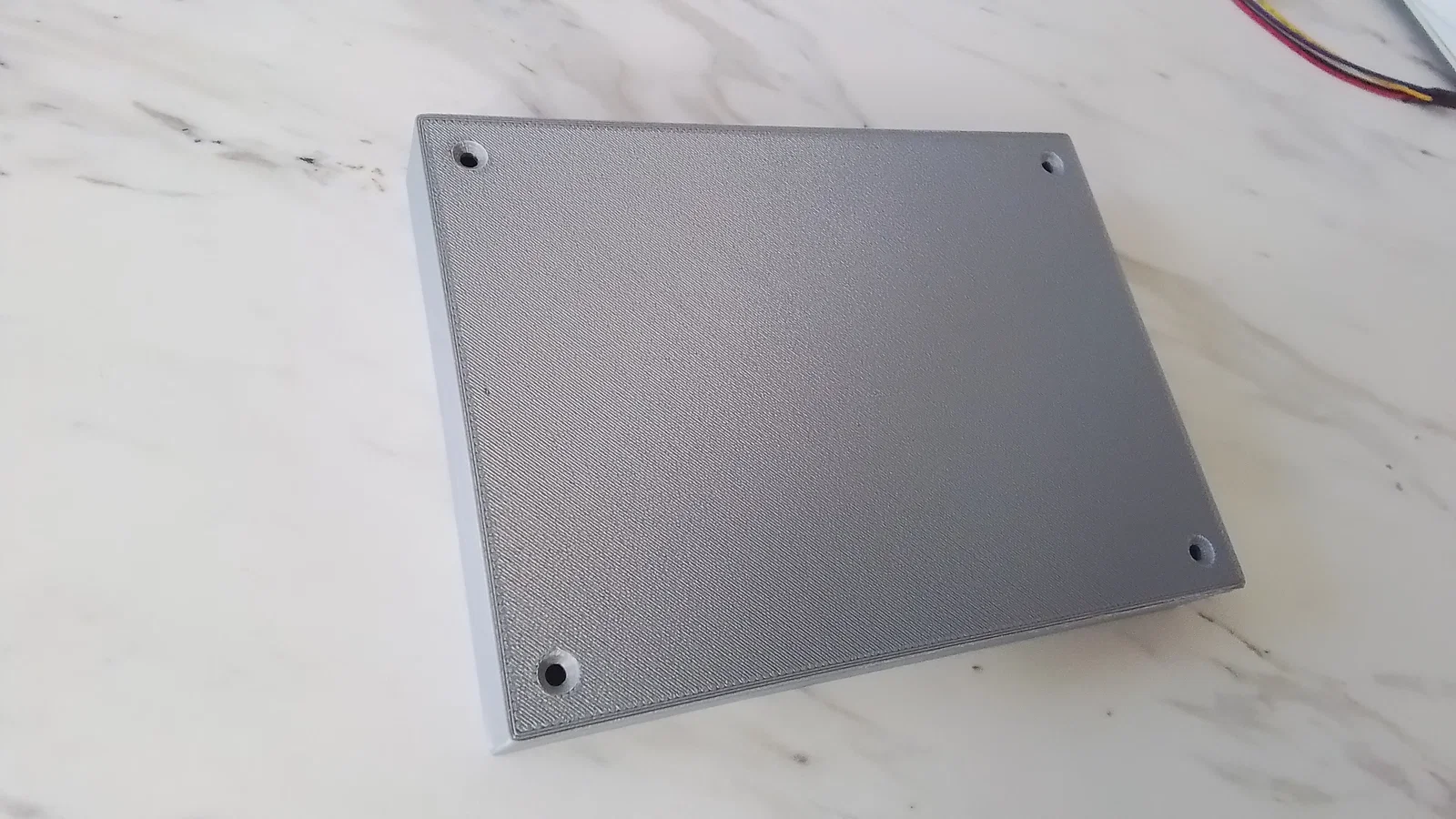

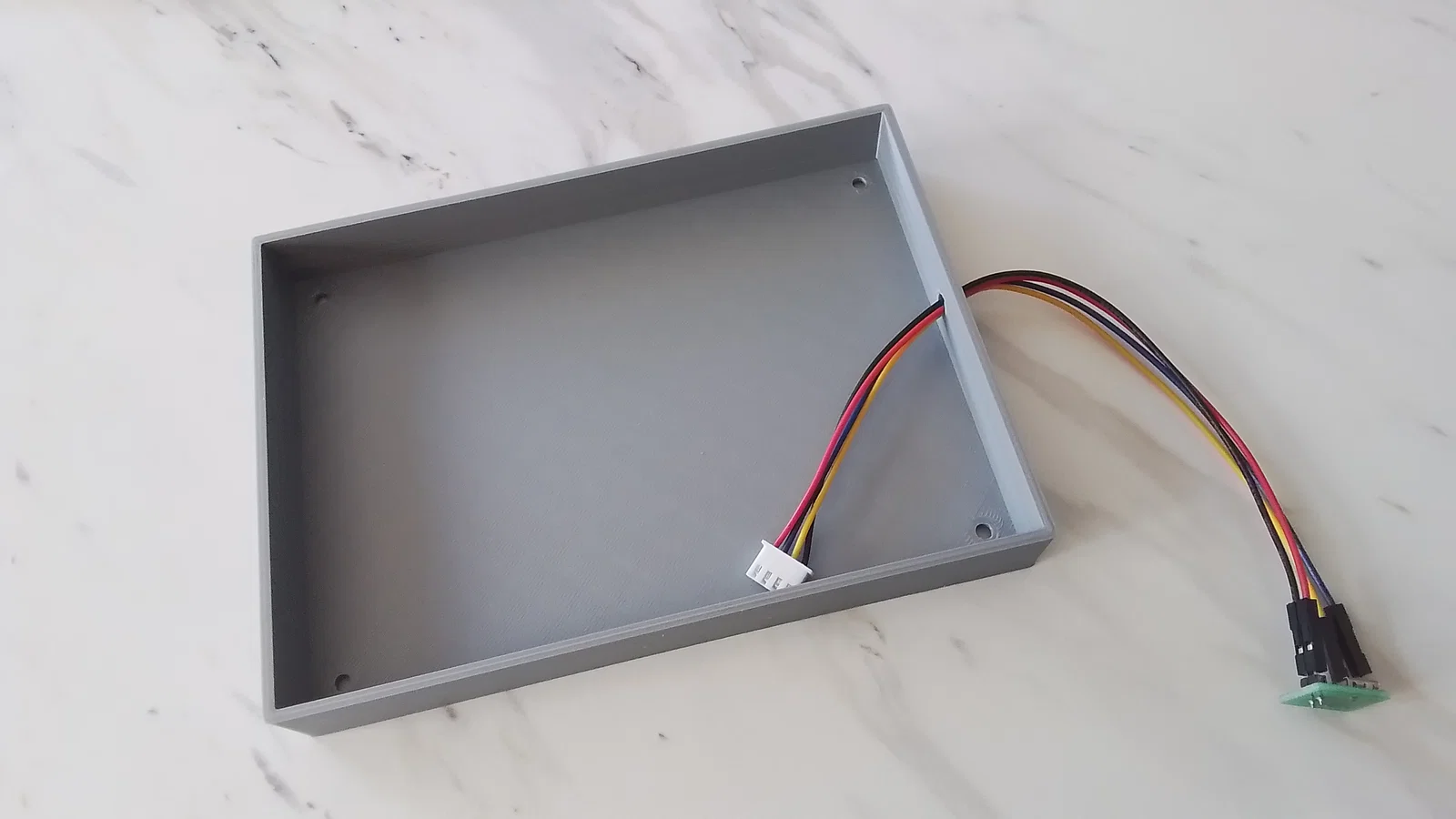

Phần case của mình in khá ổn: có một lỗ 5mm để bó dây (wiring loom) đi ra, và bốn lỗ 3.5mm để dùng vít 3x20mm bắt bezel vào. Mặc dù mình có thiết kế lỗ vát (countersink) sẵn nhưng vẫn cần dặm lại bằng dụng cụ countersink cho gọn. Bên trong không có spacer nên phải canh tay, tránh siết quá chặt—đừng hỏi mình biết vụ đó sao nhé!
