Case PiKVM V2 cho board Geekworm C790 kèm audio

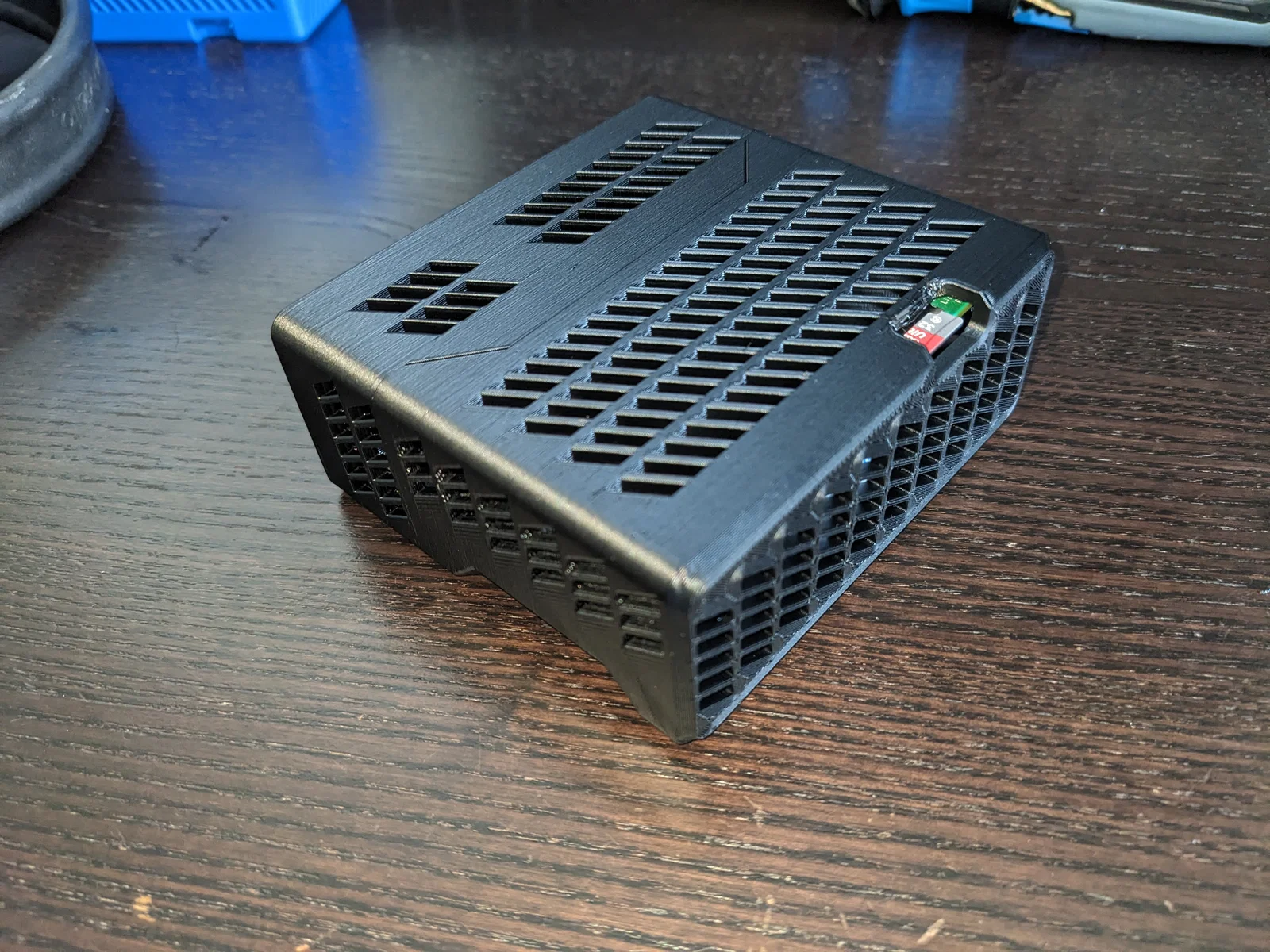

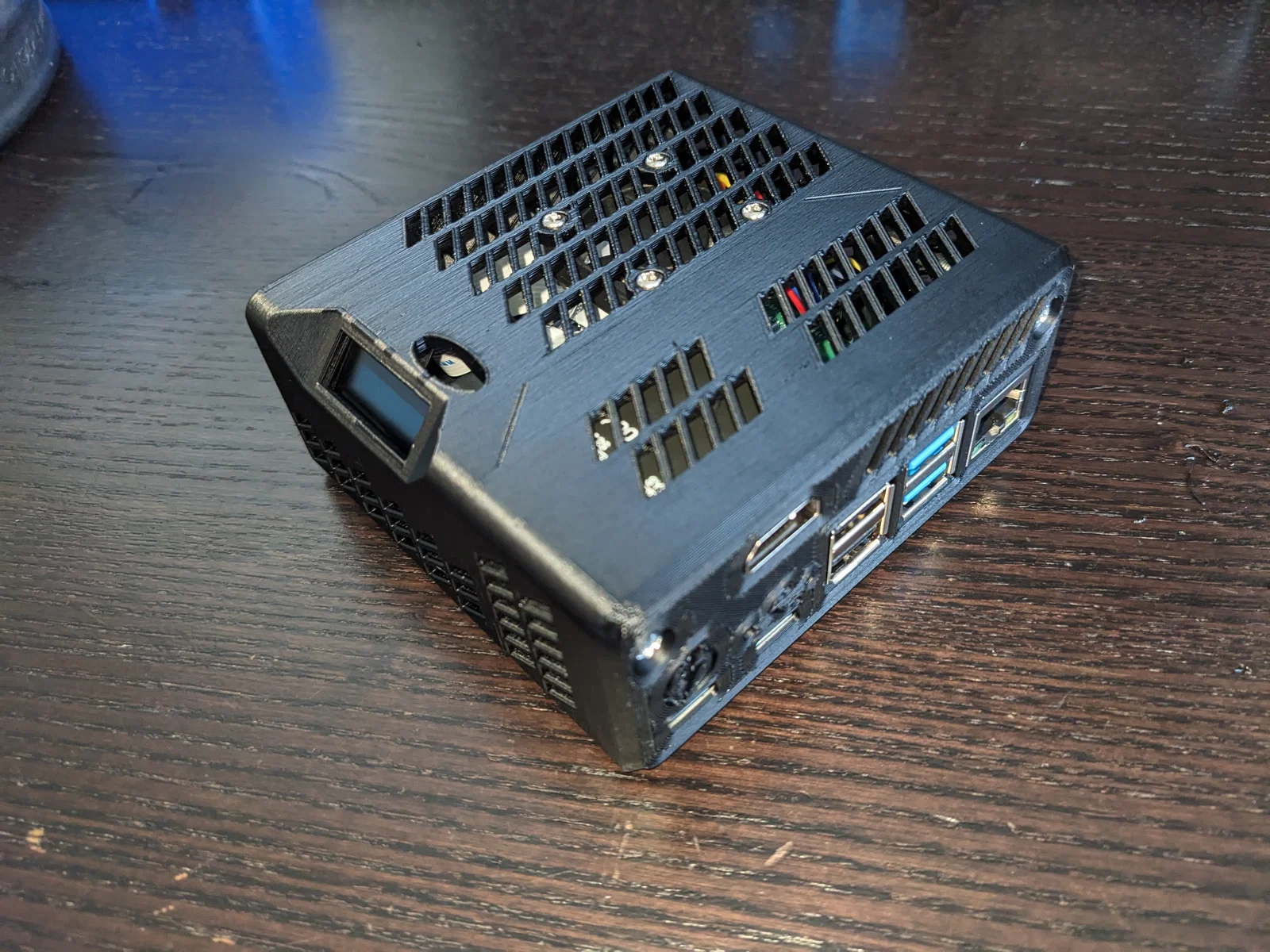

Một cái case cho PiKVM V2 (có audio hoạt động).

Danh sách linh kiện:

• Raspberry Pi 4 (bản nào cũng được, mình dùng bản 1GB)

• Nguồn cho Pi: nhớ chọn cho kỹ, nếu chạy 24/7 thì nên lấy loại nguồn ổn định, không bị nóng quá.

• Dây dupont cái–cái, hoặc có khả năng tự bấm. Tối thiểu 4 sợi cho OLED.

• Geekworm C790 HDMI to CSI bridge: https://www.amazon.com/dp/B0B74JRGWM

• USB-C power splitter theo khuyến nghị của PiKVM: https://www.pishop.us/product/usb-c-pwr-splitter/ (cái này vẫn vừa khi dùng barrel jack)

• Dây USB-C đực–đực loại ngắn. Mình dùng loại này nhưng gần như vừa khít với phần strain relief: https://www.amazon.com/dp/B08D9SB161

• Màn hình OLED 0.91 inch. Mình dùng loại này, nhưng đa số board cũng cỡ tương tự: https://www.amazon.com/dp/B09MZ8DW4R

• Quạt 30mm 3 pin (Pi có thể bật/tắt): https://www.pishop.us/product/highpi-pro-5v-cooling-fan/

• Khuyến nghị dùng 1 con vít M3 30mm và 1 con vít M3 35mm, hoặc 2 con M3 30mm. Bản remix dùng 2 con 35mm, nhưng mình thấy con vít bên phía OLED nếu dùng 35mm sẽ đè vào connector.

Cài đặt in:

• Mình in bằng Polymaker PETG-ESD*, mình RẤT khuyến nghị in thử bằng vật liệu khác trước, vì loại này mắc khoảng 4 lần so với PLA/PETG cơ bản. (*CẢNH BÁO: PETG-ESD có chứa carbon nanotubes, một phần có thể bay trong không khí khi in và thao tác; mình không còn khuyến nghị dùng nữa)

• Mình in trên Ender 3 S1 có mod và klipper, mất dưới 11 tiếng một chút khi in ở tốc độ ổn định.

• Đầu phun hardened steel: PETG-ESD được độn nhiều carbon nanotubes để đạt tính dẫn điện nhẹ. Việc này cũng làm vật liệu khá giòn.

• 270°C ở tốc độ in 60mm/s (cứ set print speed rồi để Cura lo phần còn lại), trừ tốc độ lớp đầu mình set 15mm/s.

• Mình để fan tắt, chỉ bật khi in bridge (Cura experimental settings “enable bridge settings” — có thể giờ không còn là experimental nữa, mình cần cập nhật Cura…)

Mình khuyên lắp quạt vào case trước, để dây hướng về phía cạnh mở/đóng sát của case cho dễ thao tác, tiện cắm dây vào Pi.

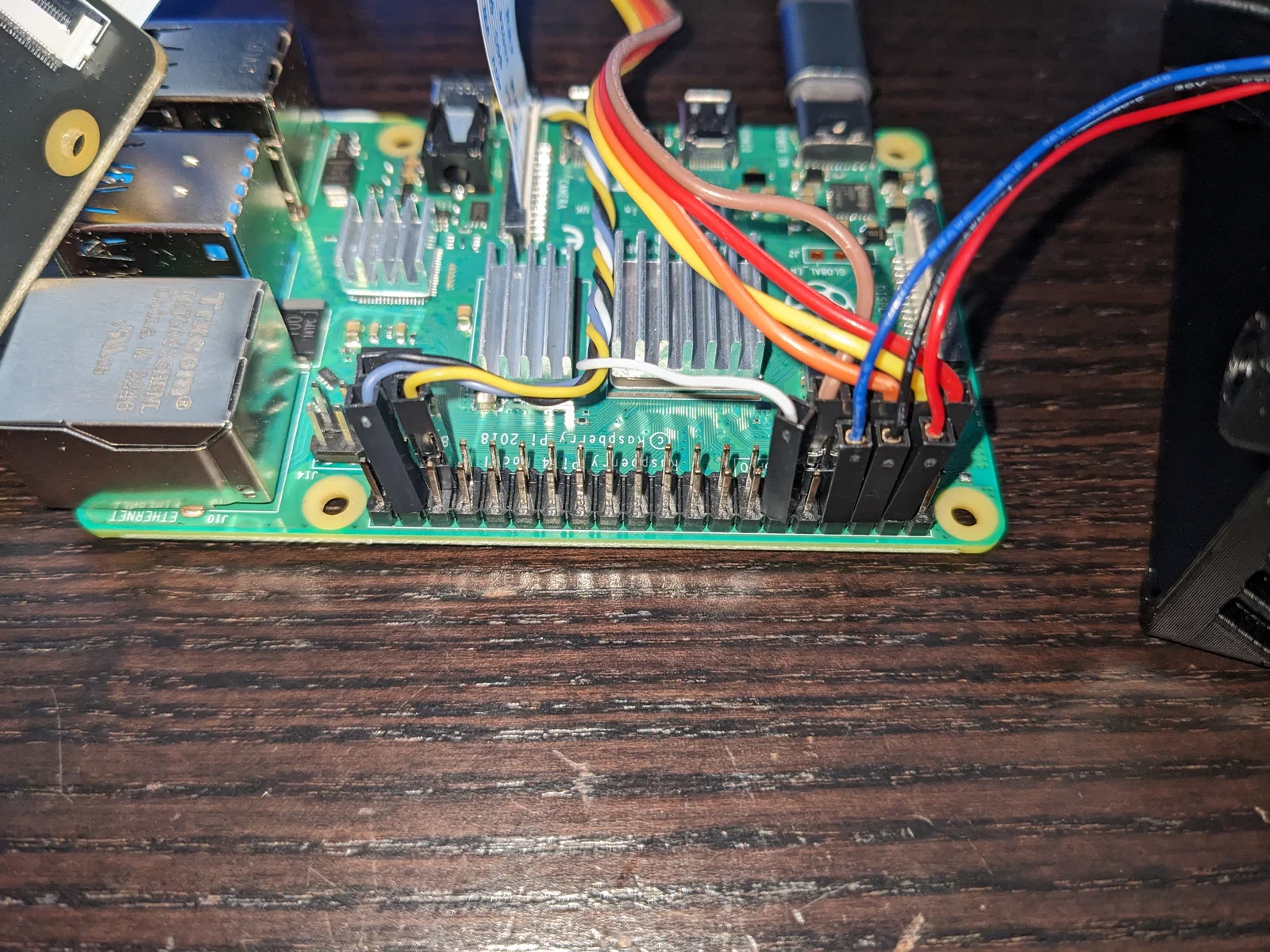

Tiếp theo nối mọi thứ vào Pi. Mình có kèm hình chụp wiring. Điểm quan trọng nhất cần lưu ý trong hình (ngoài chất lượng hơi tệ) là các sợi dây góc trên bên phải đi vào đầu dupont 5 pin. 3 sợi trên cùng nối vào 3 pin trên cùng của Pi, bỏ qua 1 pin, rồi nối sợi thứ 4. Mình không biết vẽ sơ đồ cho đàng hoàng, nên đây là danh sách dây nối theo số pin Ở BÊN TRONG của các chân trong hình này: https://www.raspberrypi.com/documentation/computers/raspberry-pi.html:

OLED:

• Pin 1: OLED VCC

• Pin 3: OLED SDA

• Pin 5: OLED SCL

• Pin 9: OLED Ground

Quạt 30mm:

• Pin 4: dây đỏ của quạt

• Pin 6: dây đen của quạt

• Pin 8: dây xanh dương của quạt

HDMI audio connector (sợi cáp thêm đi kèm với Geekworm C790):

• Pin 12: dây trắng C790

• Pin 35: dây vàng C790

• Pin 38: dây xanh dương C790

• Pin 39: dây đen C790

Sau khi nối xong hết, đặt tất cả thiết bị vào phía đầu cổng (ports end) của case, trượt OLED vào phía đuôi case, rồi thử ép hai phần lại với nhau; chú ý kẻo dây bị mắc/ken. Khi gần vào đúng vị trí, dùng vật gì đó đẩy nhẹ OLED vào chỗ thông qua cái lỗ ngay phía trên nó.

Mình có kèm một file text về các tinh chỉnh phần mềm mình làm. Xin lỗi nếu hơi khó theo dõi: lúc nào mình ghi mỗi lệnh mà không có mô tả thì nghĩa là mình chỉ đang chạy lệnh đó. Mình chưa ghi mẹo này vào doc trước khi gõ phần mô tả, nhưng để lưu và thoát trong nano thì bấm “ctrl+x” rồi “y” rồi “enter/return.” File này có đủ các thay đổi, nhưng mình ghi chú theo số dòng ở đây:

• 3: Dùng image V3 để setup dễ nhất cho các tính năng V3 (OLED, audio và fan)

• 11: đăng nhập mặc định, cách đổi mật khẩu và update PiKVM

• 20: xoay OLED (nếu bạn đặt thiết bị nằm phẳng)

• 36: tắt OLED sau 1 tiếng (lấy được IP rồi thì nó cứ nằm đó, dễ bị burn-in)

• 75: chỉ bật quạt khi đạt 55°C (hơi mệt; hy vọng có cách dễ hơn, nhưng mình phải tạo account để cài snap rồi tải pi-fancontrol snap)

• 114: bật tính năng đánh thức thiết bị đang ngủ (wake from sleep)

• 130: đổi dữ liệu EDID của display (mình set 1400x1050 vì đó là độ phân giải 4:3 lớn nhất mình tìm được; chắc bạn không cần chỉnh phần này, nhưng có danh sách màn hình khá đầy đủ nếu muốn resolution cụ thể)

• 170: đổi stream settings mặc định (mình set h264 GOP = 0 vì dùng trong mạng nội bộ, thấy giảm cả độ trễ lẫn băng thông)

Đây là các file SVG mình dùng cho icon của USB splitter.

• https://svgsilh.com/image/2314633.html

• https://en.m.wikipedia.org/wiki/File:USB_icon.svg

Cảm giác như mình viết hơi dài, mà chắc vẫn còn thiếu gì đó; cứ hỏi thoải mái.
