DoomScroller: Tripod cho smartphone mùa COVID-19 (doomscroll thoải mái)

Đã chuyển sang GitHub

2024-01-10: Tất cả cập nhật về sau sẽ đăng qua GitHub:
https://github.com/jon-le0234/DoomScroller

Dự án phát triển nhanh quá nên mình không kham nổi việc quản lý song song hai project trên Thingiverse và Printables, nên gom hết về một chỗ.

Về sau các bản cập nhật sẽ được đưa ngược lại kho này, nhưng chỉ theo kiểu copy & paste từ nội dung đã được sắp xếp trên GitHub.

Remix: HopeScroller

2023-10-20: Xem bản remix dạng portable: HopeScroller!

Giới thiệu

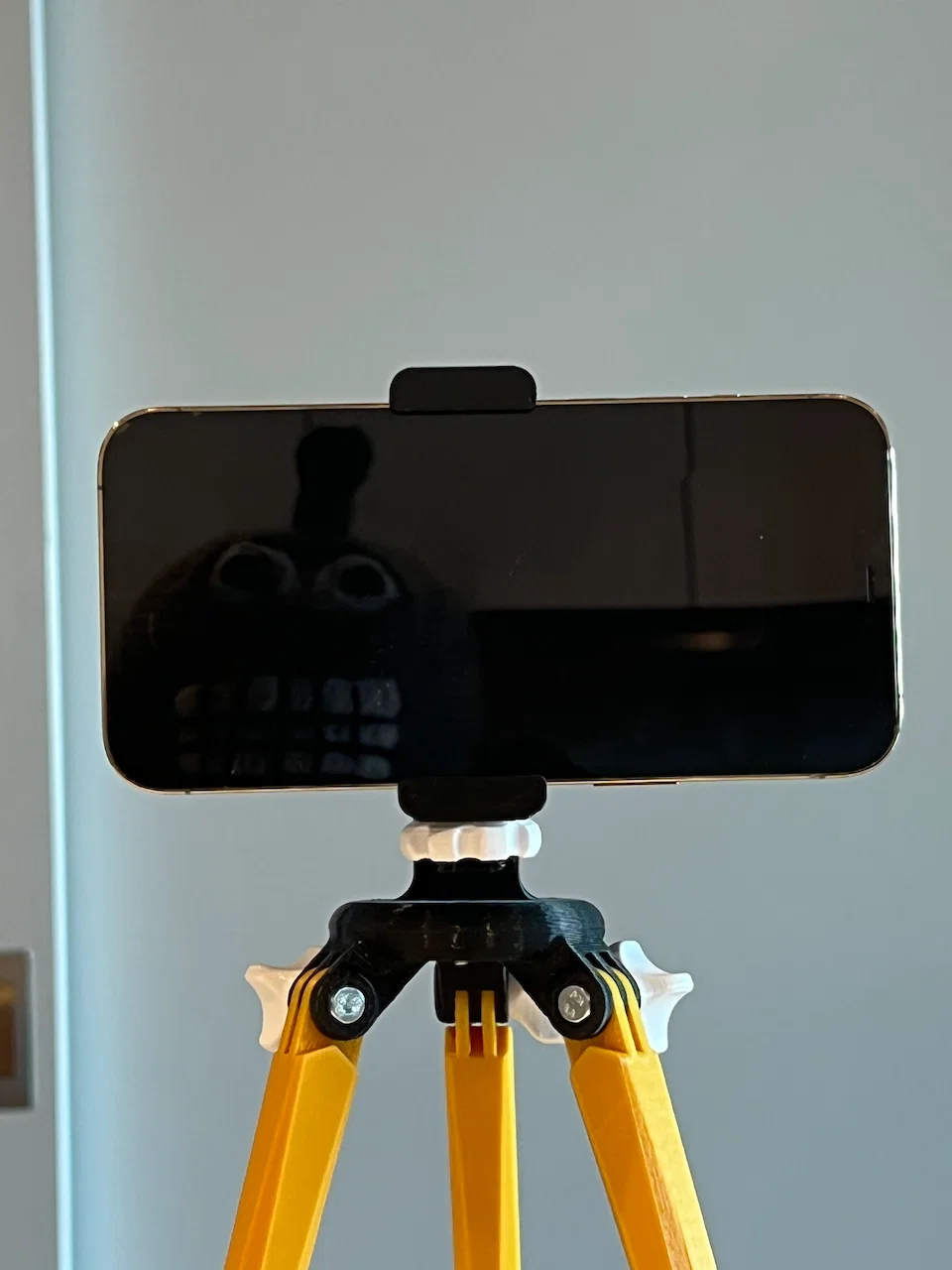

The DoomScroller, a smartphone tripod for the COVID-19 pandemic.

Có nhiều tripod dành cho smartphone, nhưng cái này được thiết kế riêng để scroll lâu ở nhà trong giai đoạn COVID, ví dụ: nằm trên giường, ngồi ghế sofa, ghế recliner, để trên bàn. Rất hợp để coi Netflix, FaceTime và lướt mạng xã hội. Thiết kế có tính tới yếu tố accessibility.

Doomscrolling là gì?

Doomscrolling hay Doomsurfing là việc dành quá nhiều thời gian nhìn màn hình để tiếp nhận tin tức tiêu cực.

Mình chọn cách tiếp cận “harm reduction”. Nhiều người kiểu gì cũng doomscroll thôi, vậy thì cố gắng giữ an toàn cho bản thân trong lúc làm việc đó. Không cần phải làm đau tay, cổ hay mắt nếu có thể tránh được.

Nguồn gốc

Trong một trong nhiều đợt lockdown vì COVID-19 năm 2020, mình bắt đầu thấy mỏi tay và cổ do cứ cuộn mấy dòng timeline mạng xã hội trên smartphone. Không có chỗ nào để đi, cũng không ghé thăm ai được, vaccine thì còn đang phát triển; vào mấy tháng mùa đông, người ta gần như chỉ có thể “trốn” vào smartphone vì công việc lẫn nhu cầu cá nhân.

Trước đó trên Thingiverse đã có vài dự án gắn/mount và tripod khá ổn, nên mình remix lại.

https://www.thingiverse.com/thing:4694593
https://www.thingiverse.com/thing:2194278
https://www.thingiverse.com/thing:4739696

Hướng dẫn in

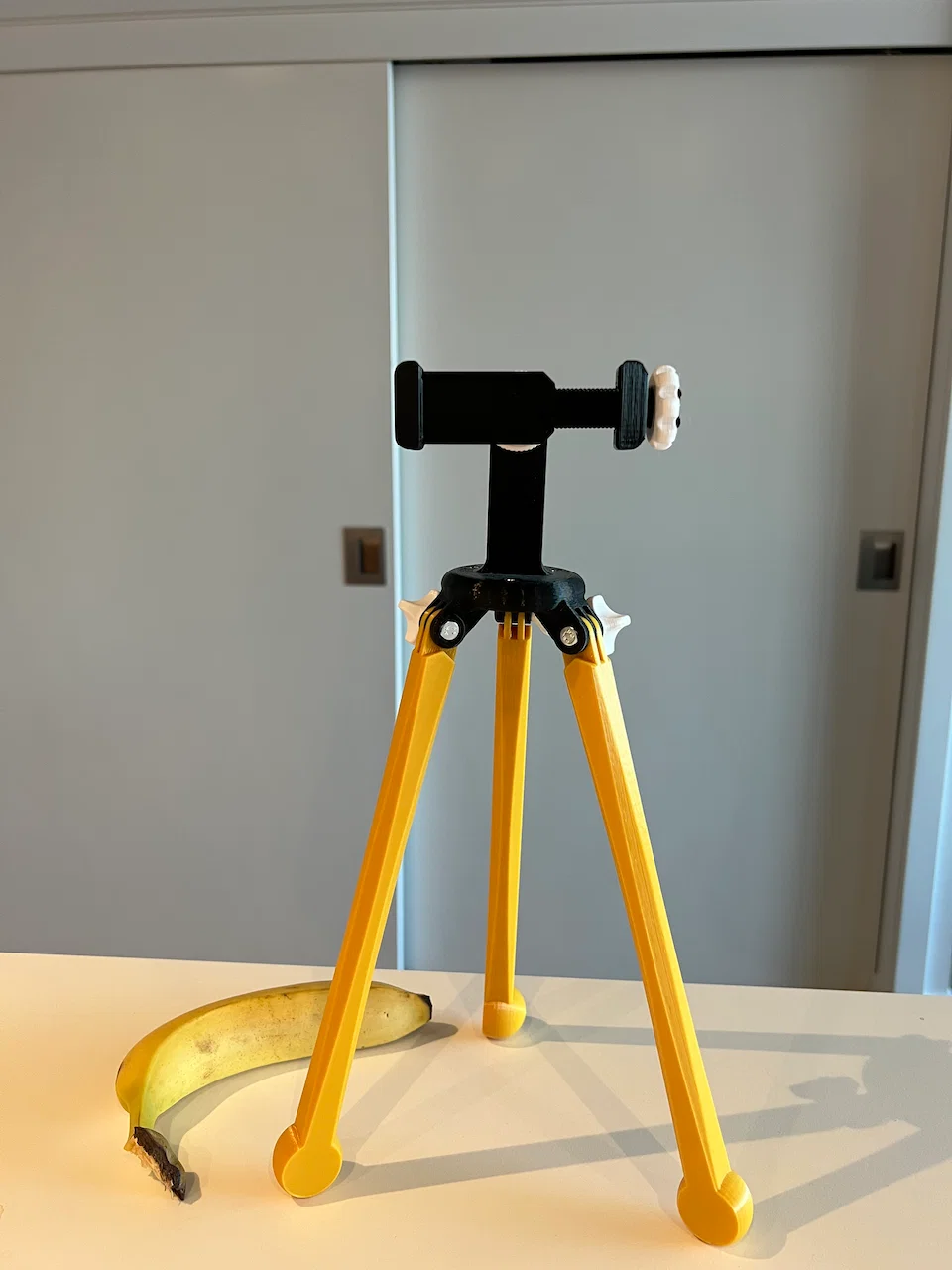

1. Chọn chiều dài chân cho DoomScroller: 150 mm (file 1a) hoặc 220 mm (file 1b). Mình cao 5'10" (178 cm), và mình thích chân 220 mm hơn.

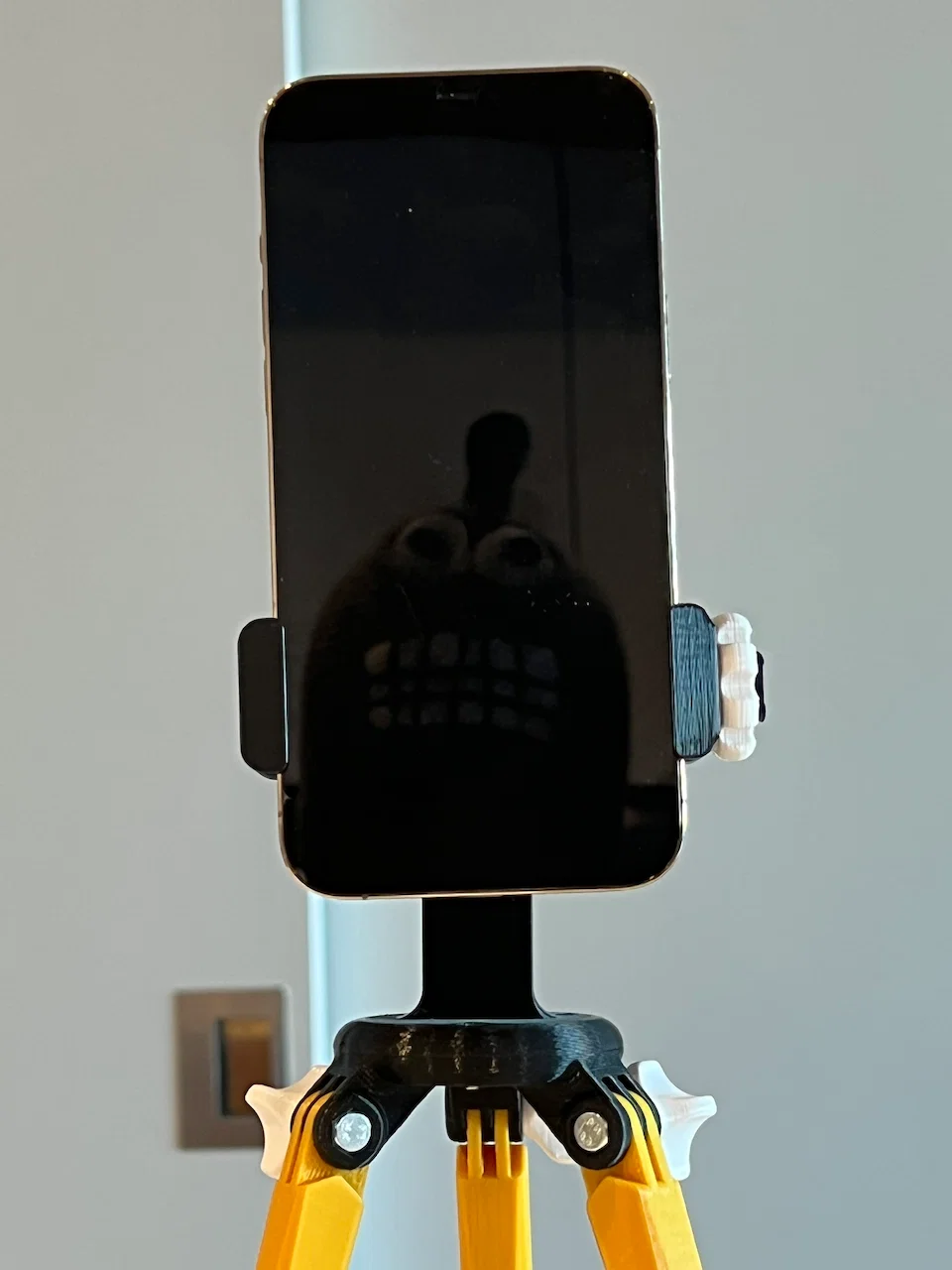

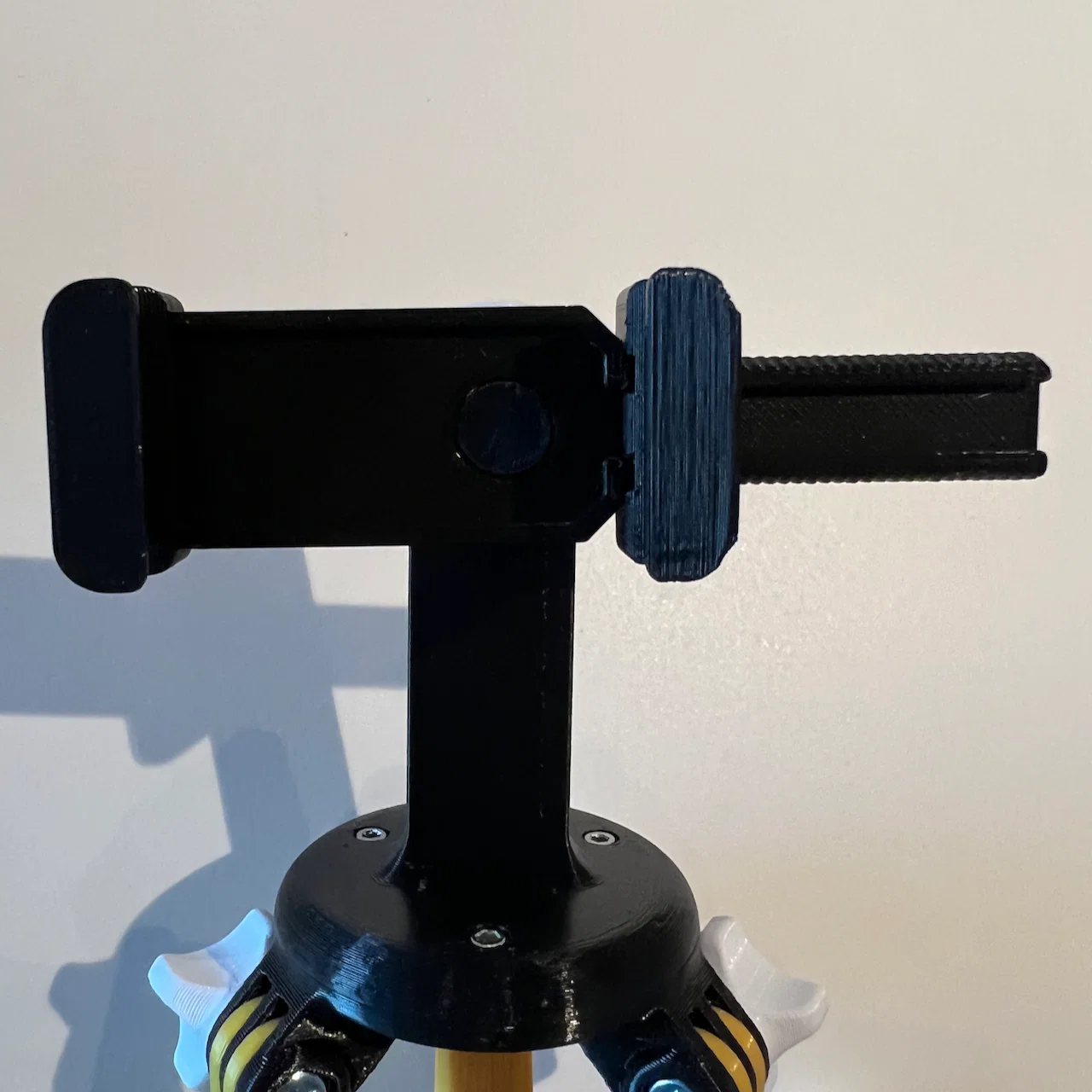

2. Chọn kiểu ngàm/mount. Người dùng iPhone 12 và 13 có thể muốn dùng MagFace (7a), còn đa số sẽ cần Frame (7b).
3. Các file được liệt kê từ dưới lên trên của DoomScroller. In một plate với chân 150 mm và Frame mount bằng Prusa i3 MK3S, mất khoảng 8 tiếng ở layer height 0.300 mm.

Phần cứng không in 3D cần có

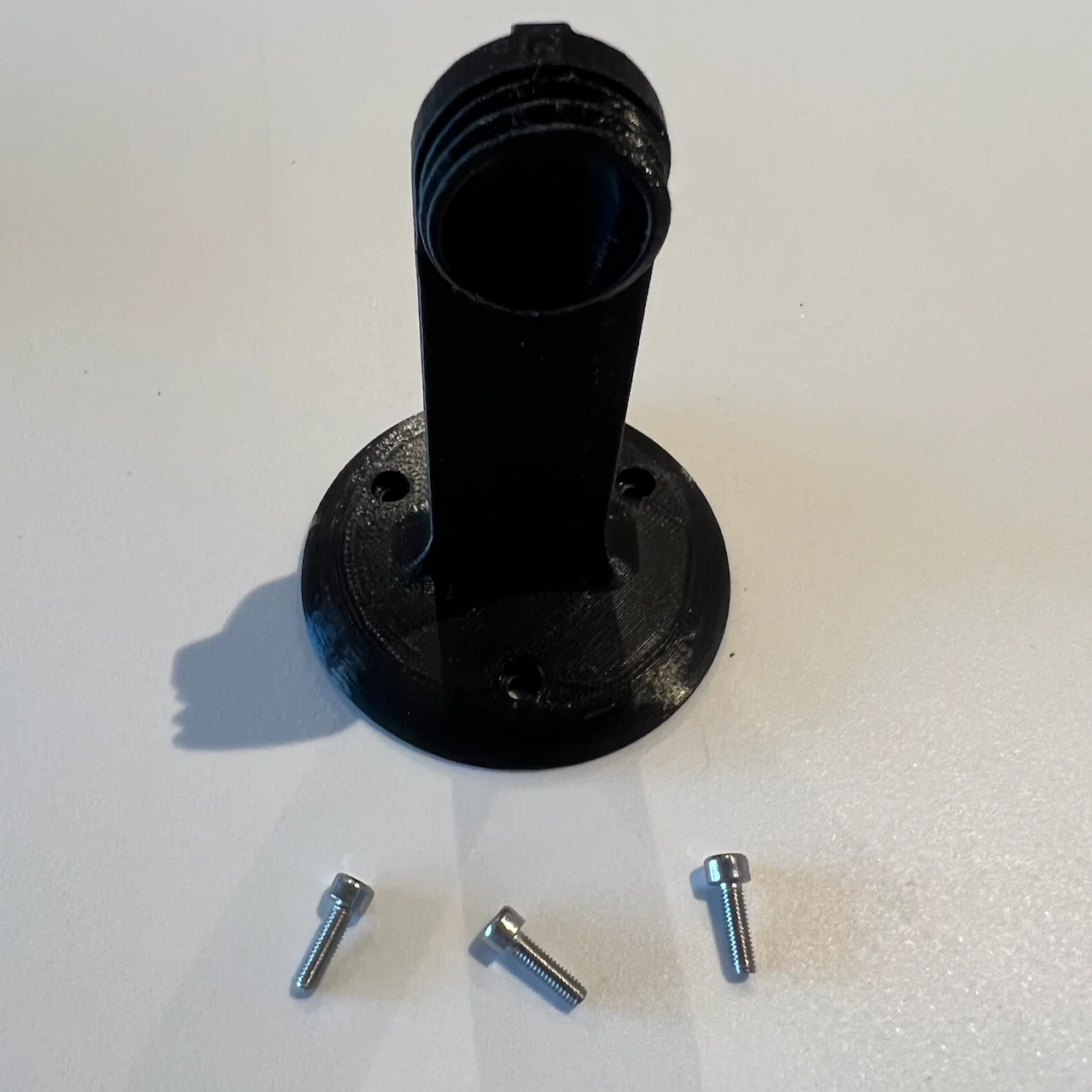

• Ba (3) vít M3x8 mm socket head cap screws
• Ba (3) ê-cu lục giác M3

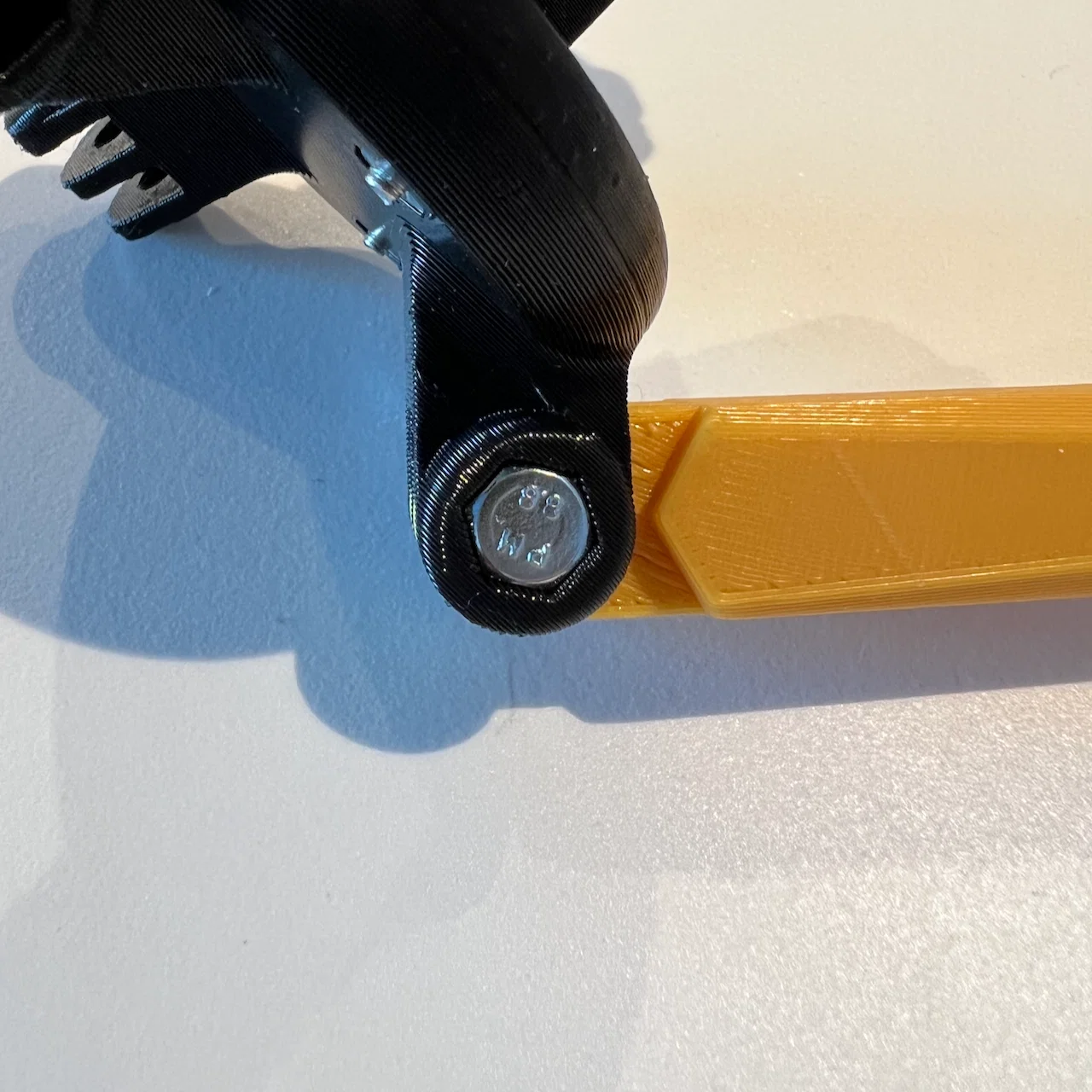

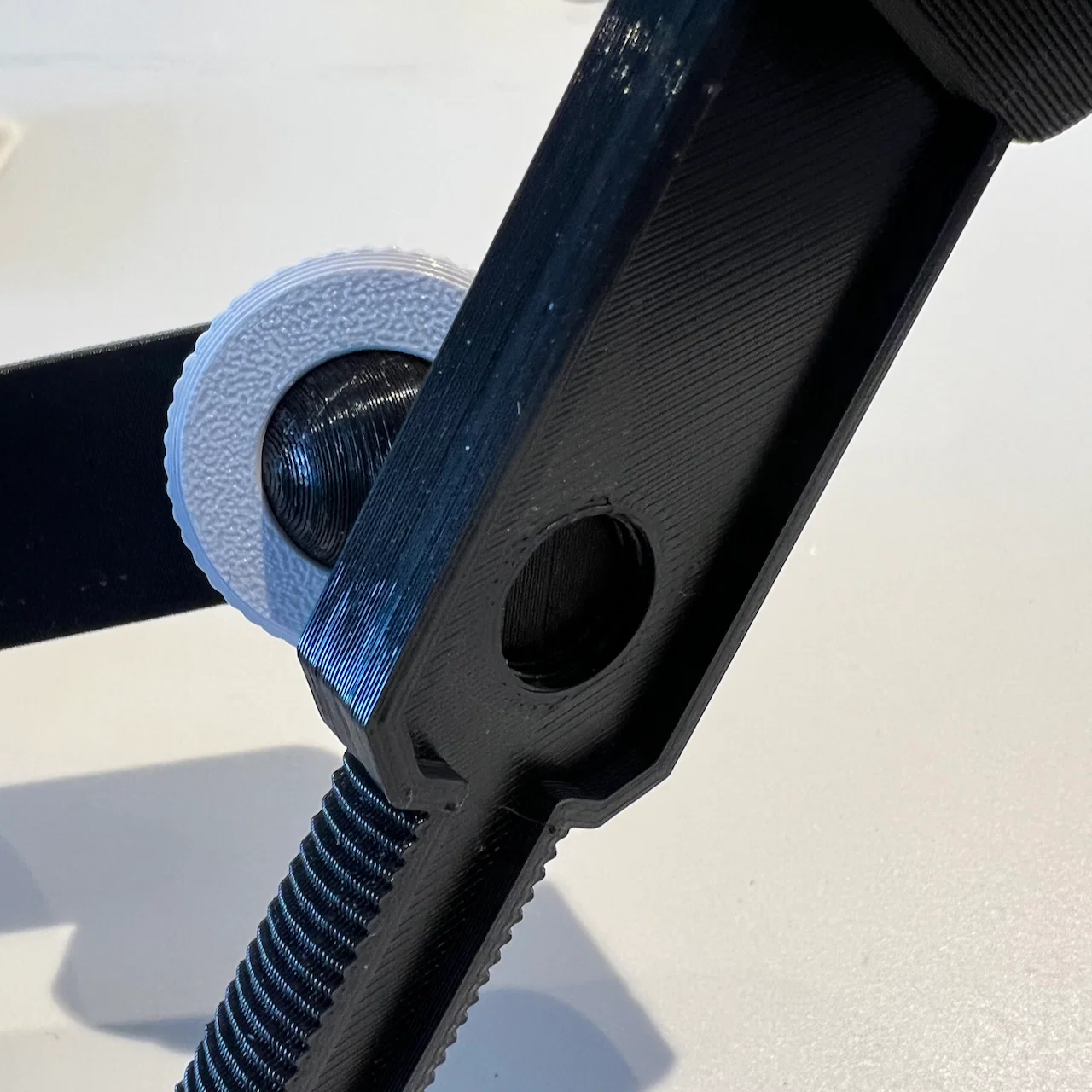

• Ba (3) bu-lông lục giác M5x20mm
• Ba (3) ê-cu lục giác M5

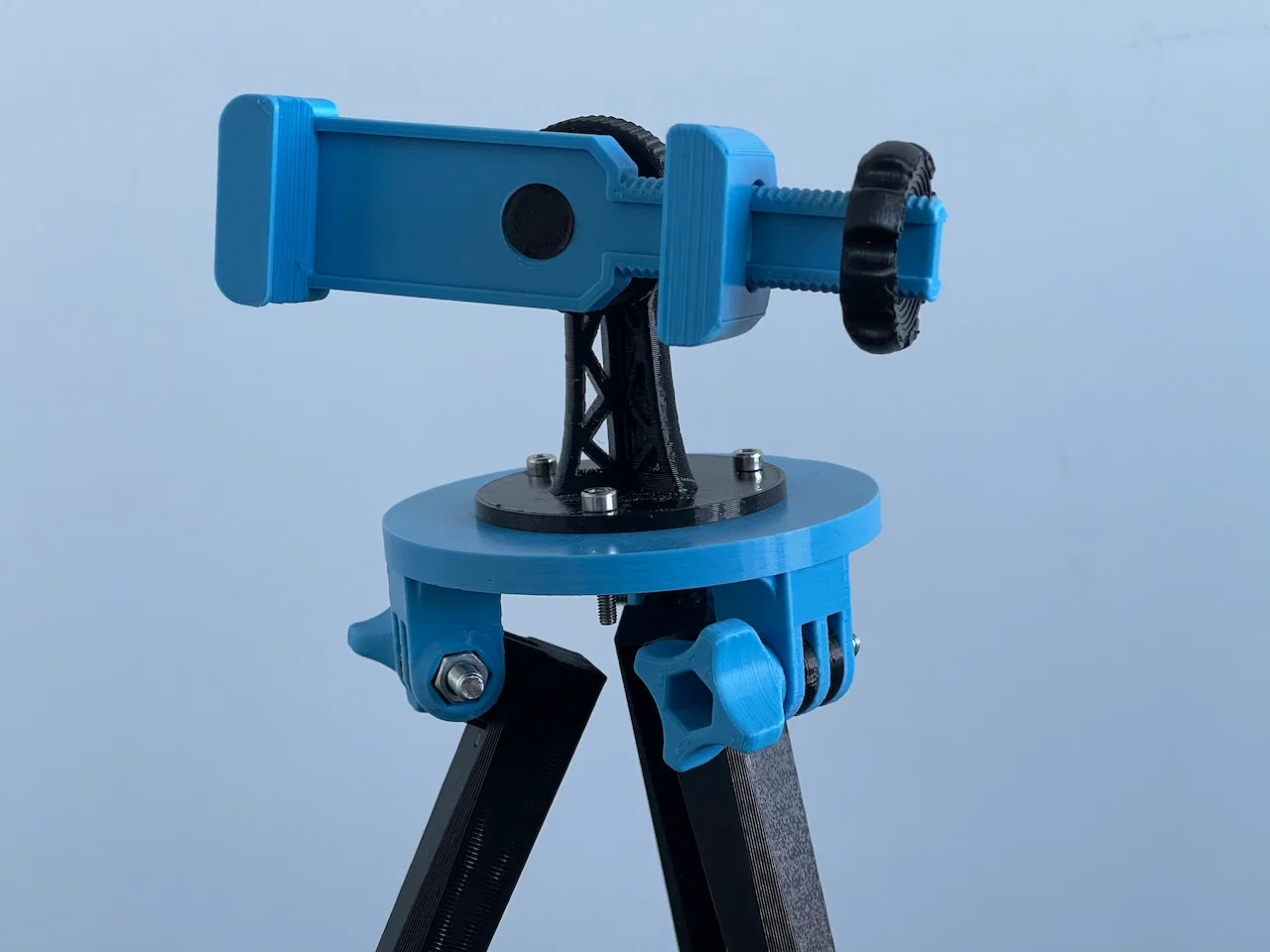

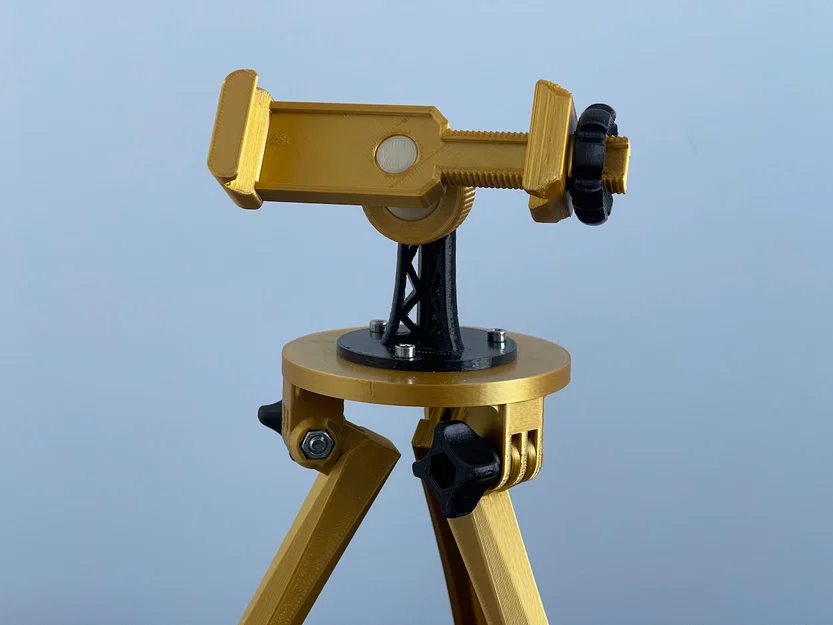

Phối màu

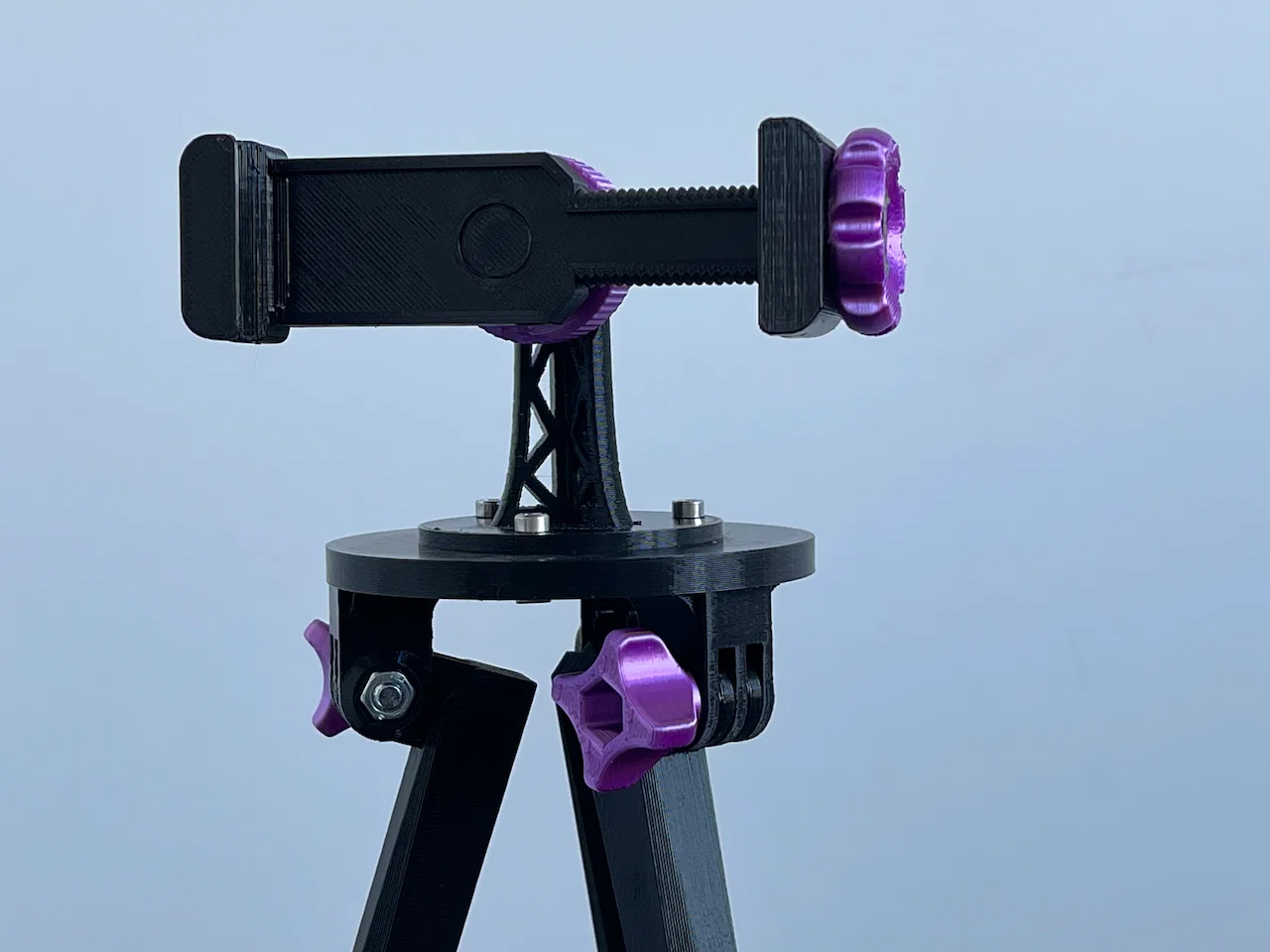

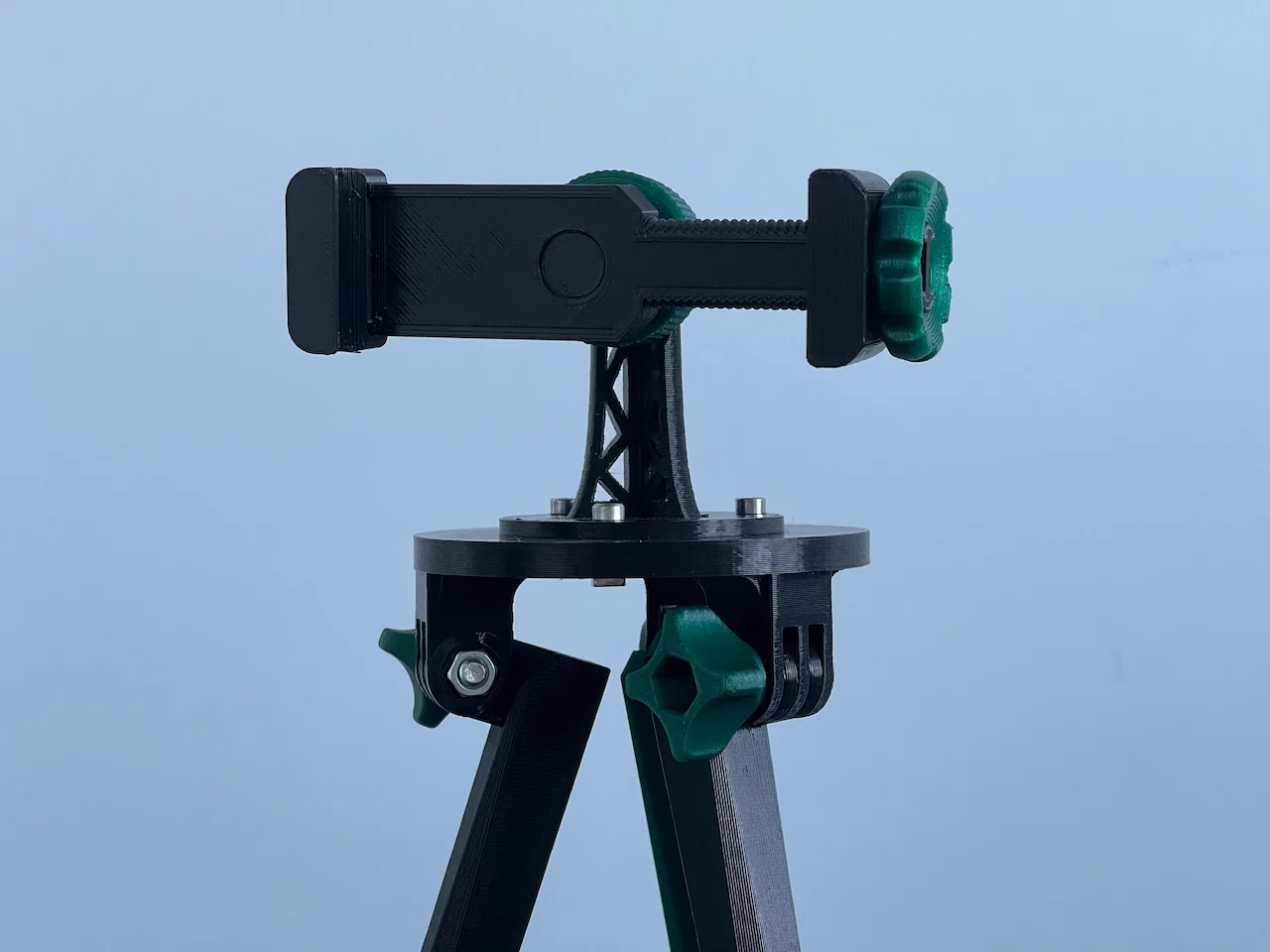

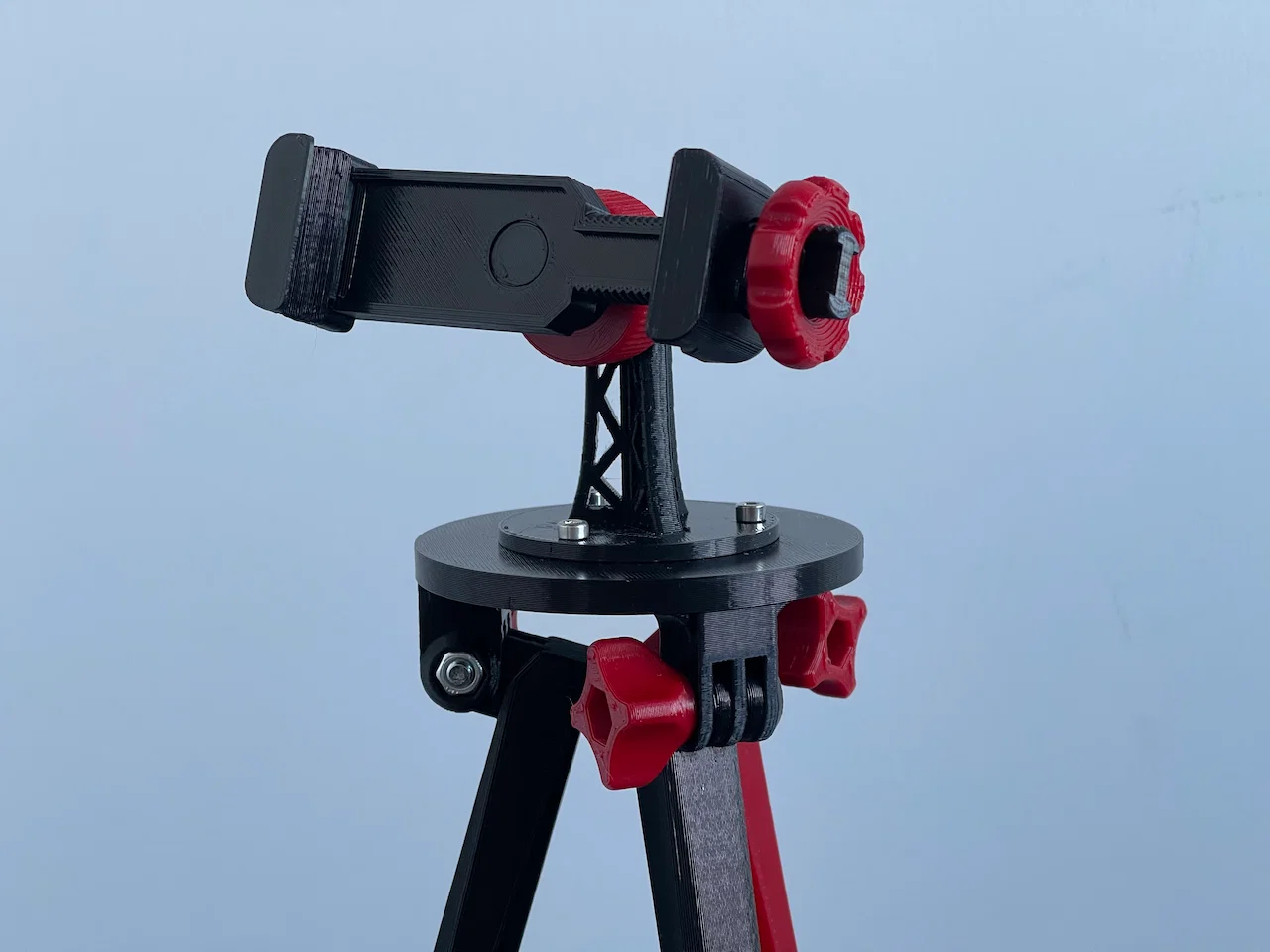

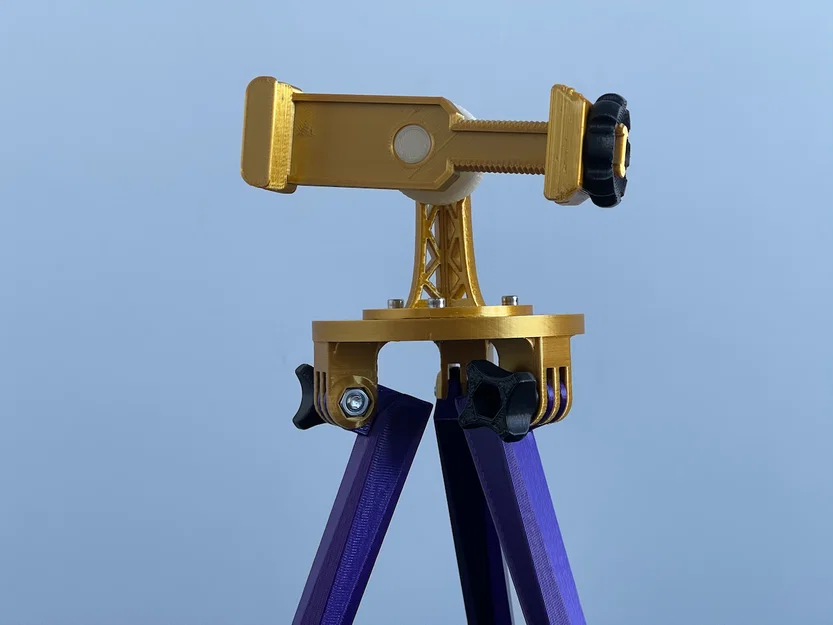

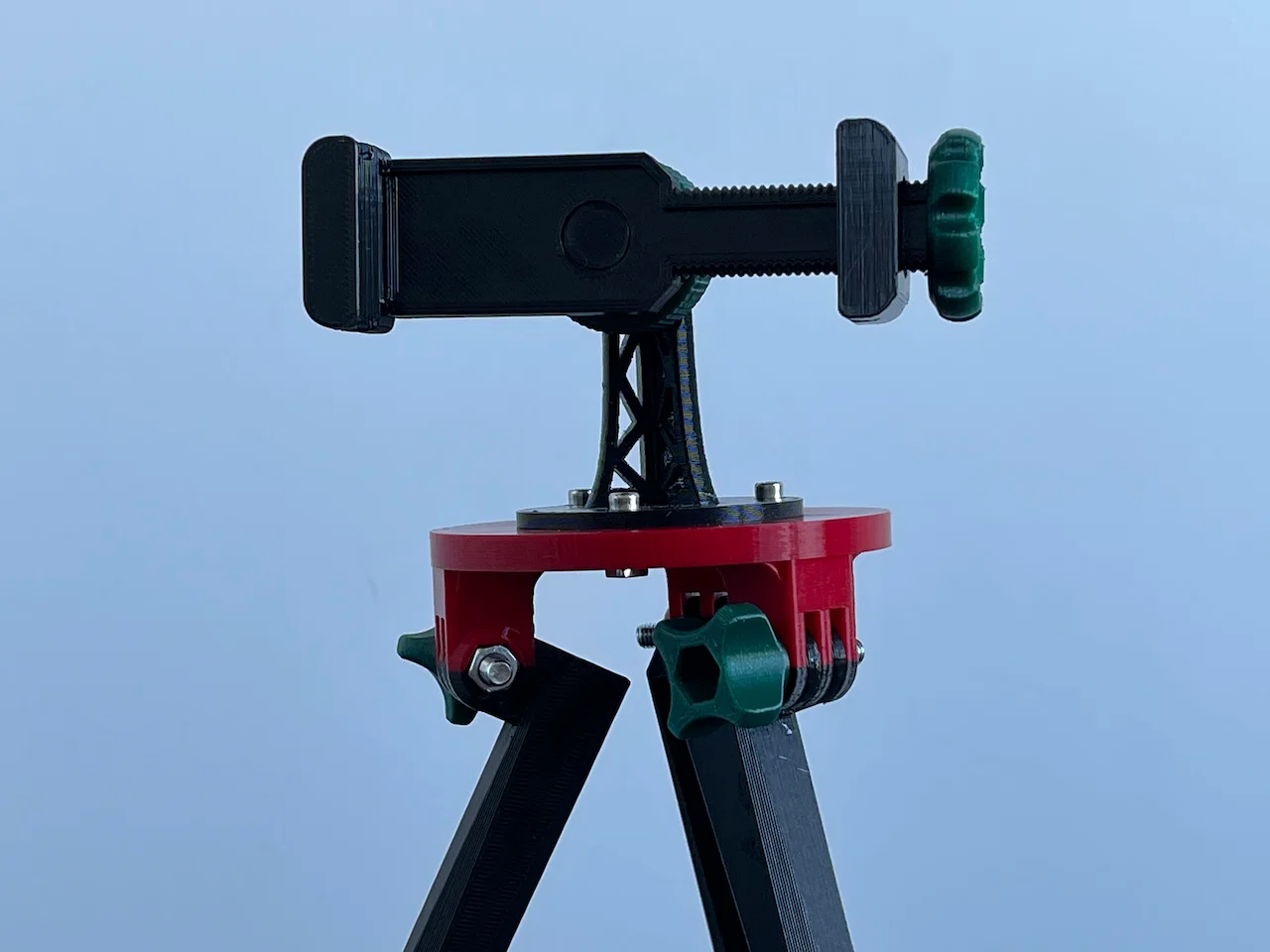

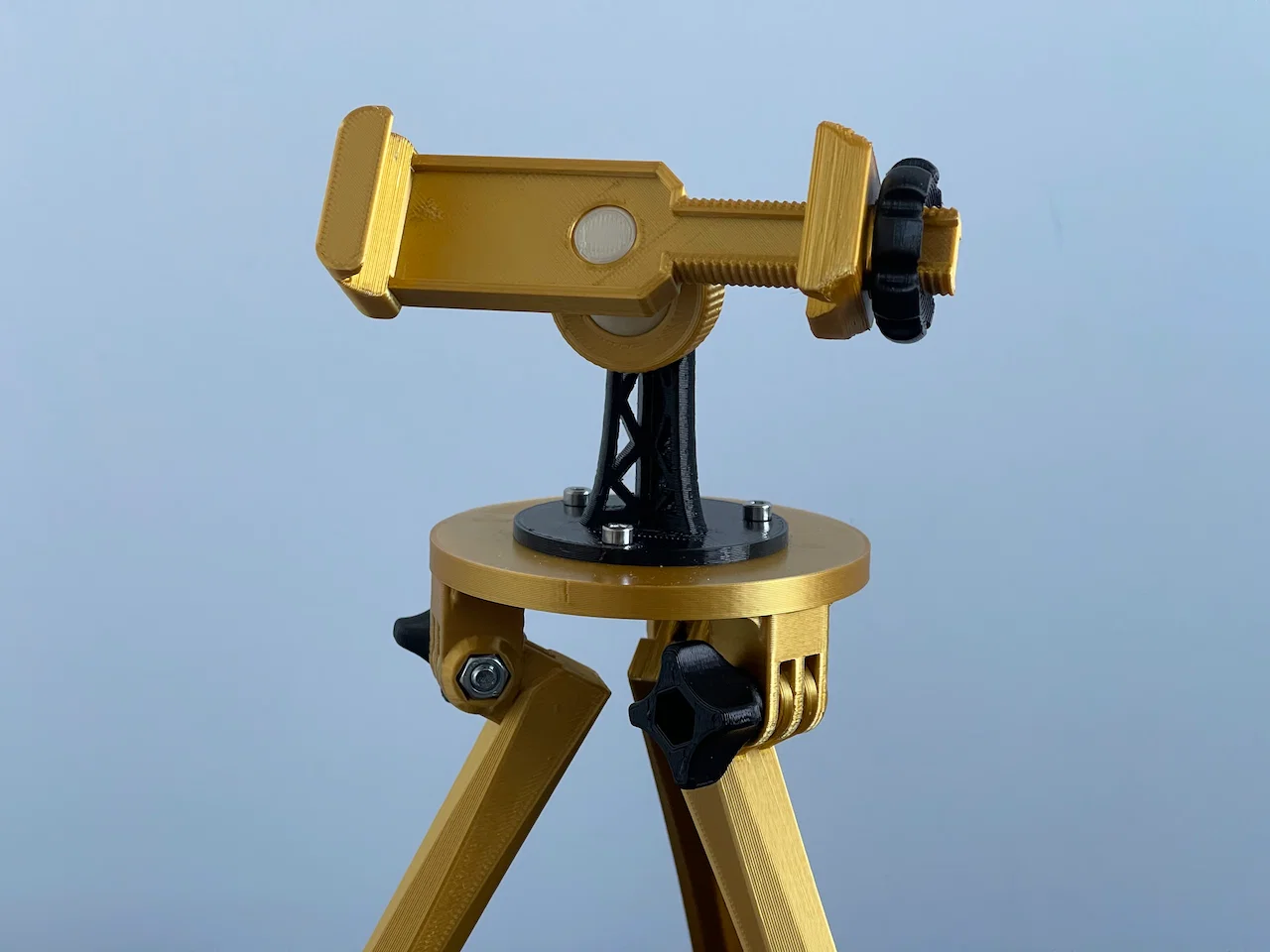

Phần này muốn làm sao cũng được, thiệt luôn, nhưng dưới đây là vài gợi ý dựa trên các bản prototype của mình. Xem ảnh đã upload về các thử nghiệm màu với một thiết kế cũ hơn.

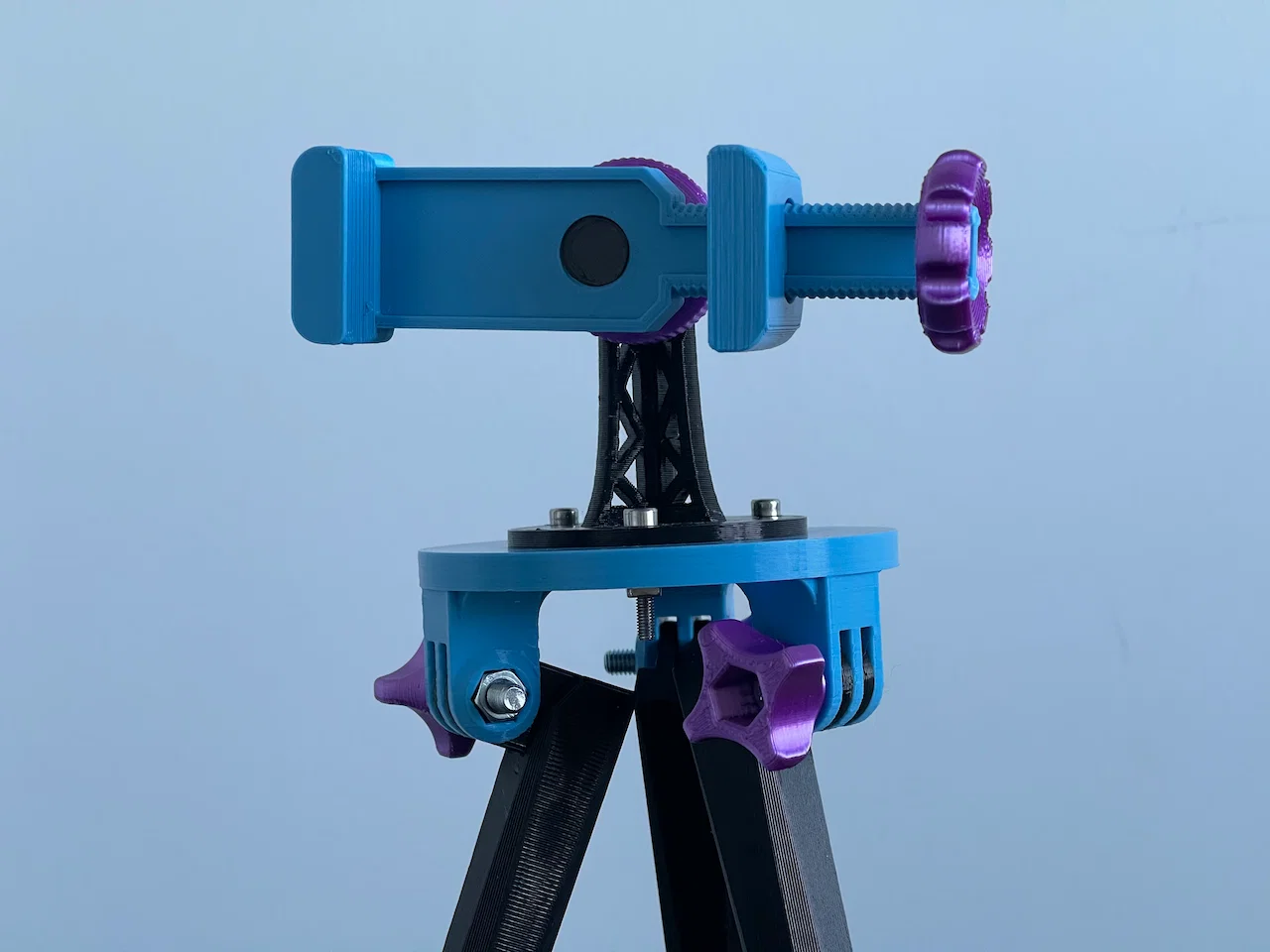

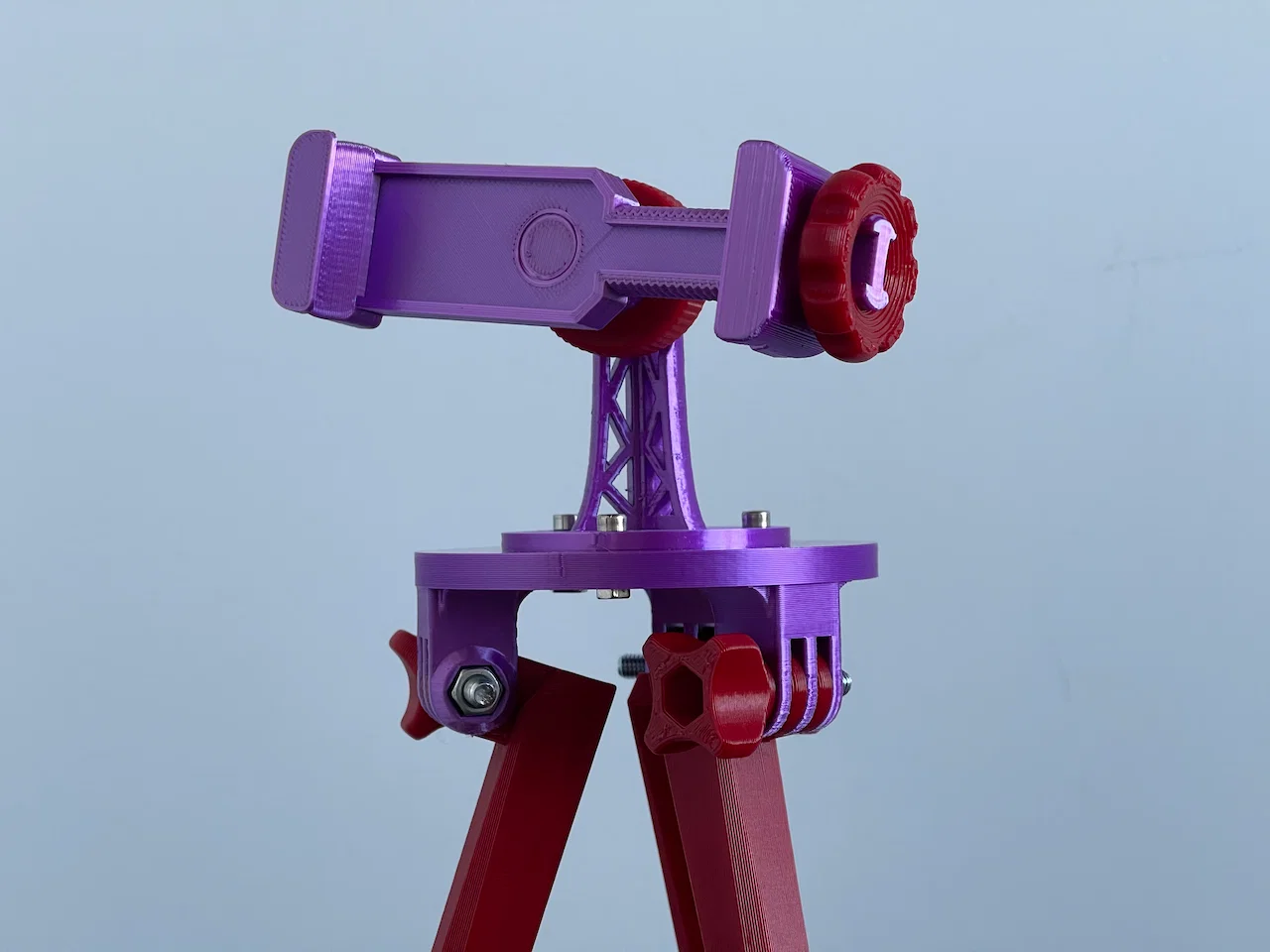

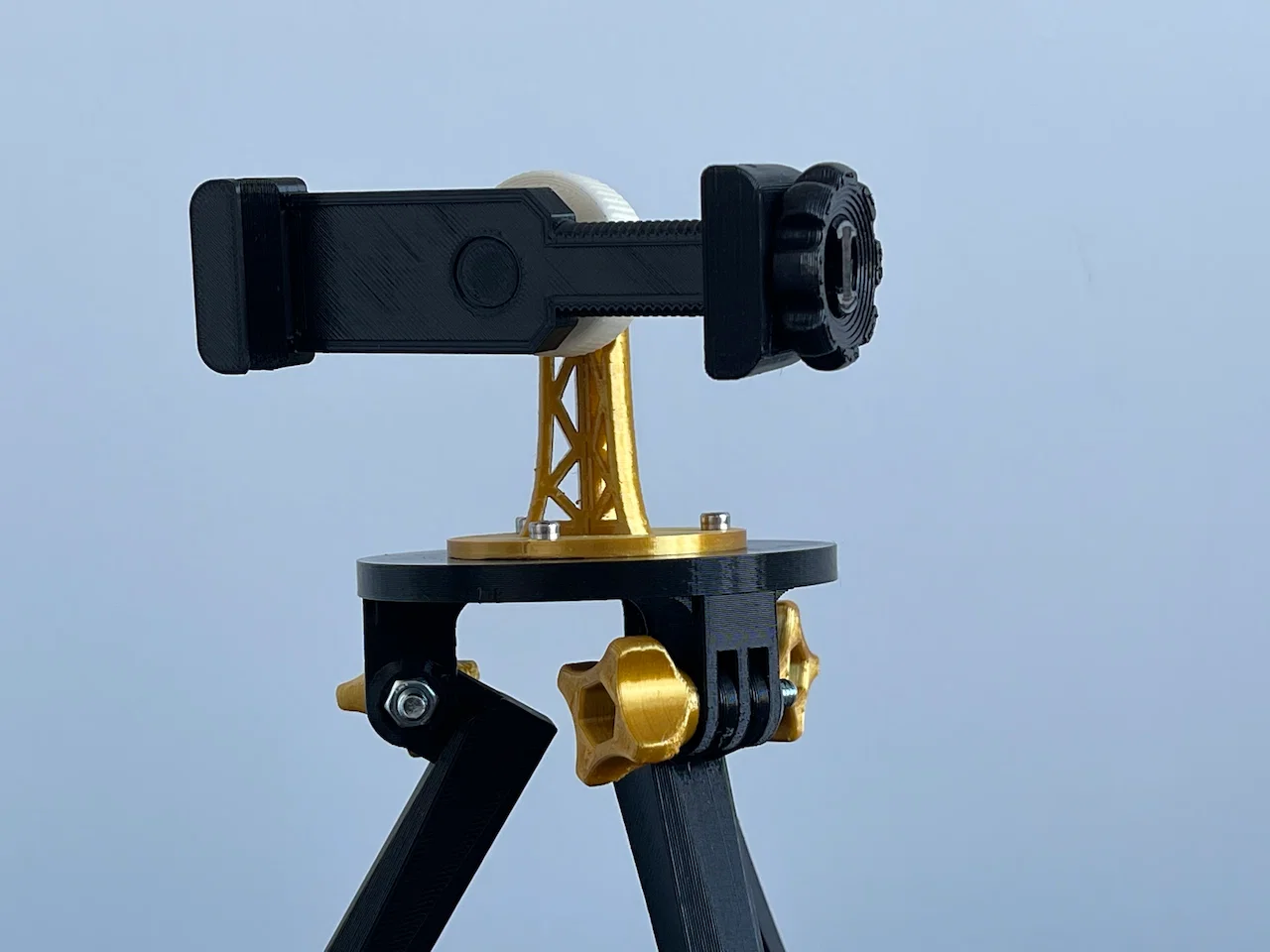

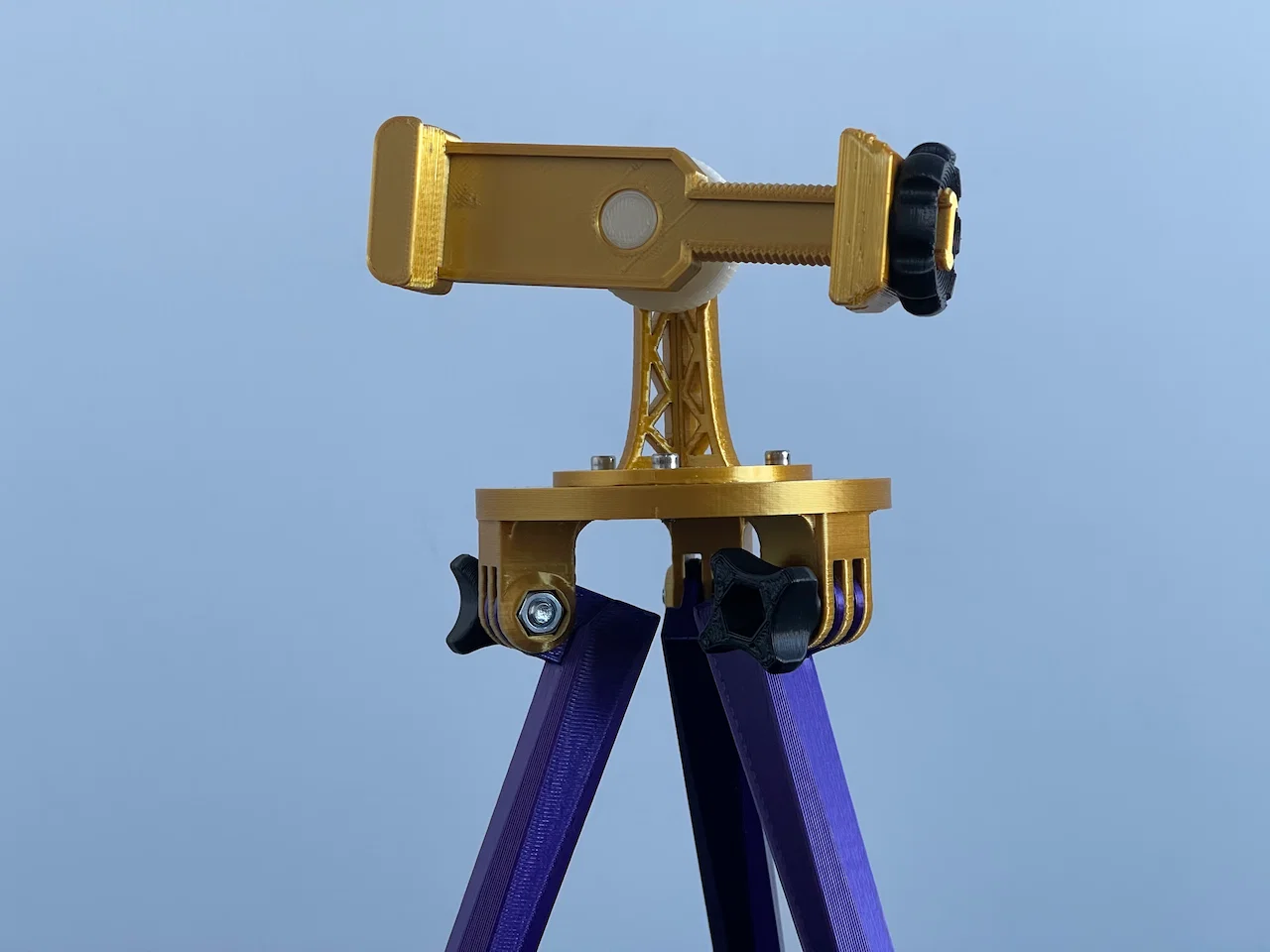

Hai tông màu (Two-Tone)

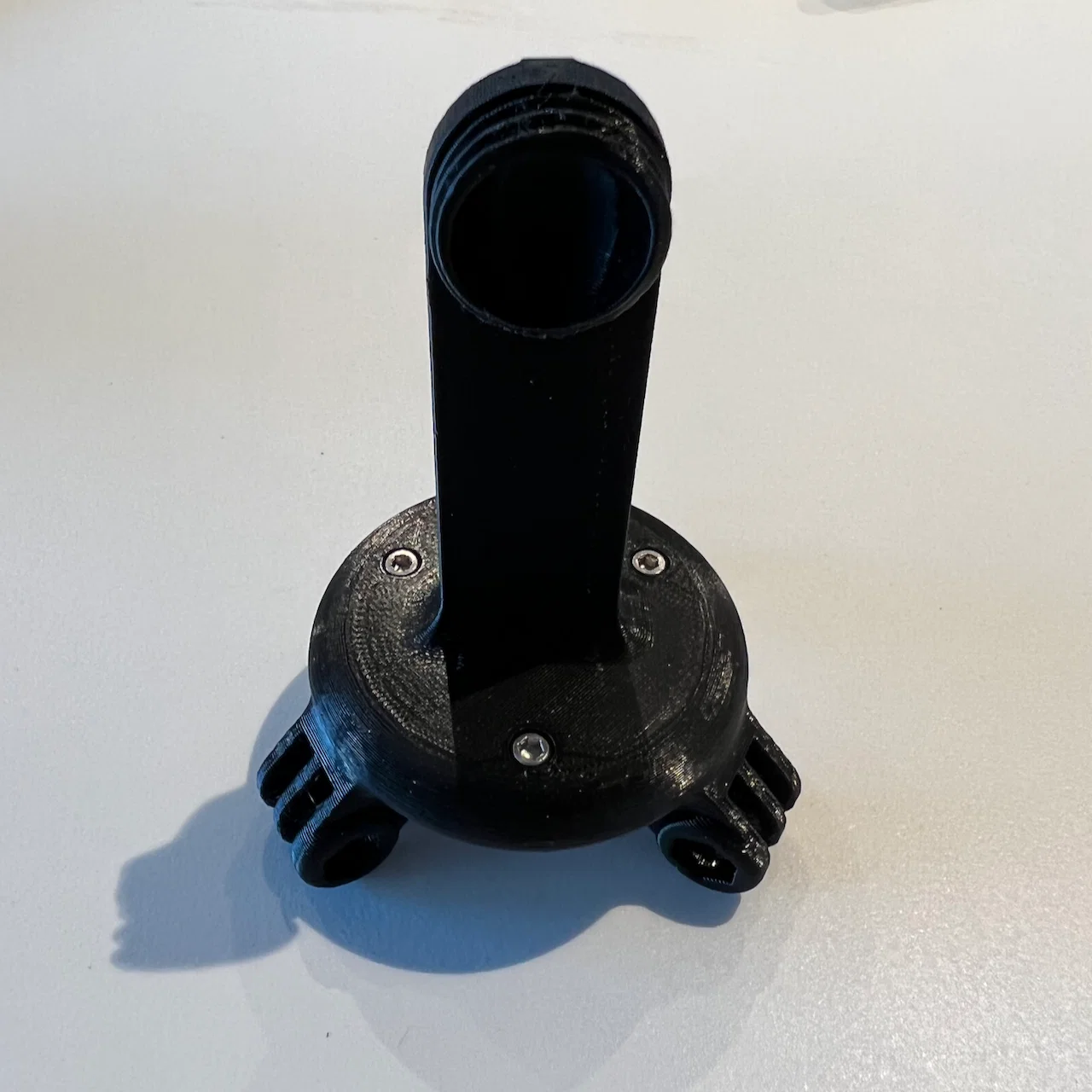

• Màu chủ đạo: Legs (1ab), Hip (2), Neck (3), Ball Joint split (5), MagFace (7a) hoặc Frame base (7b), Frame lock (7b).

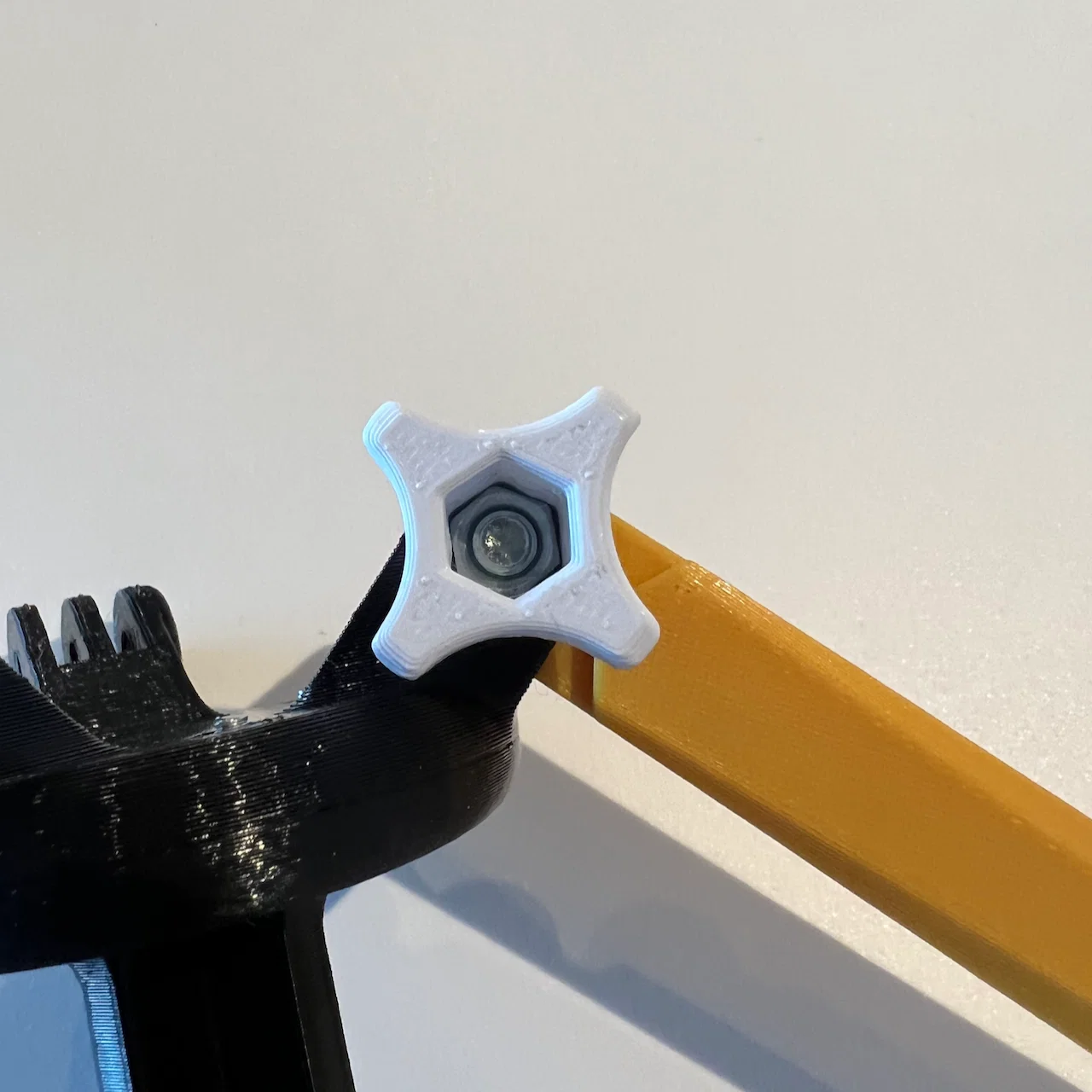

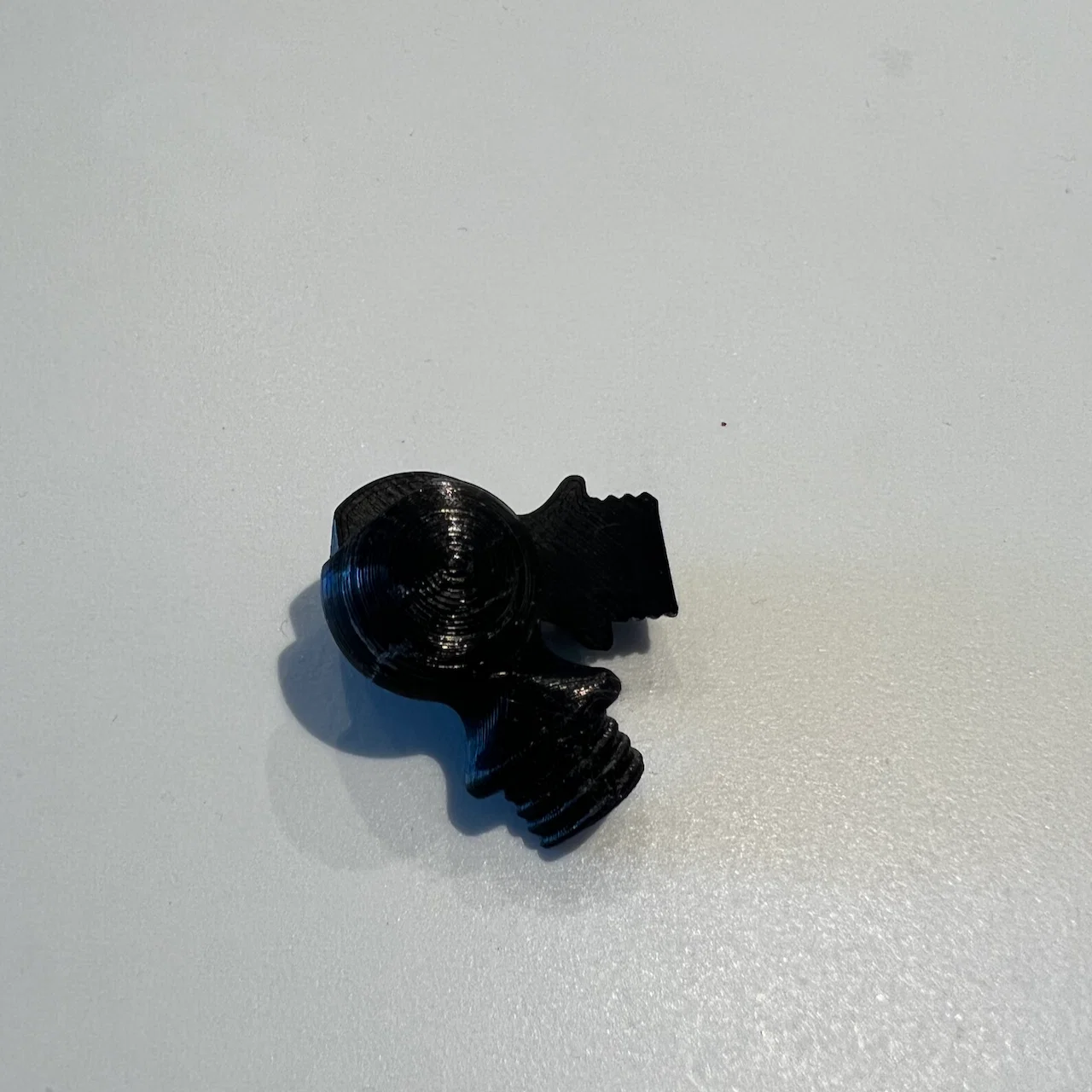

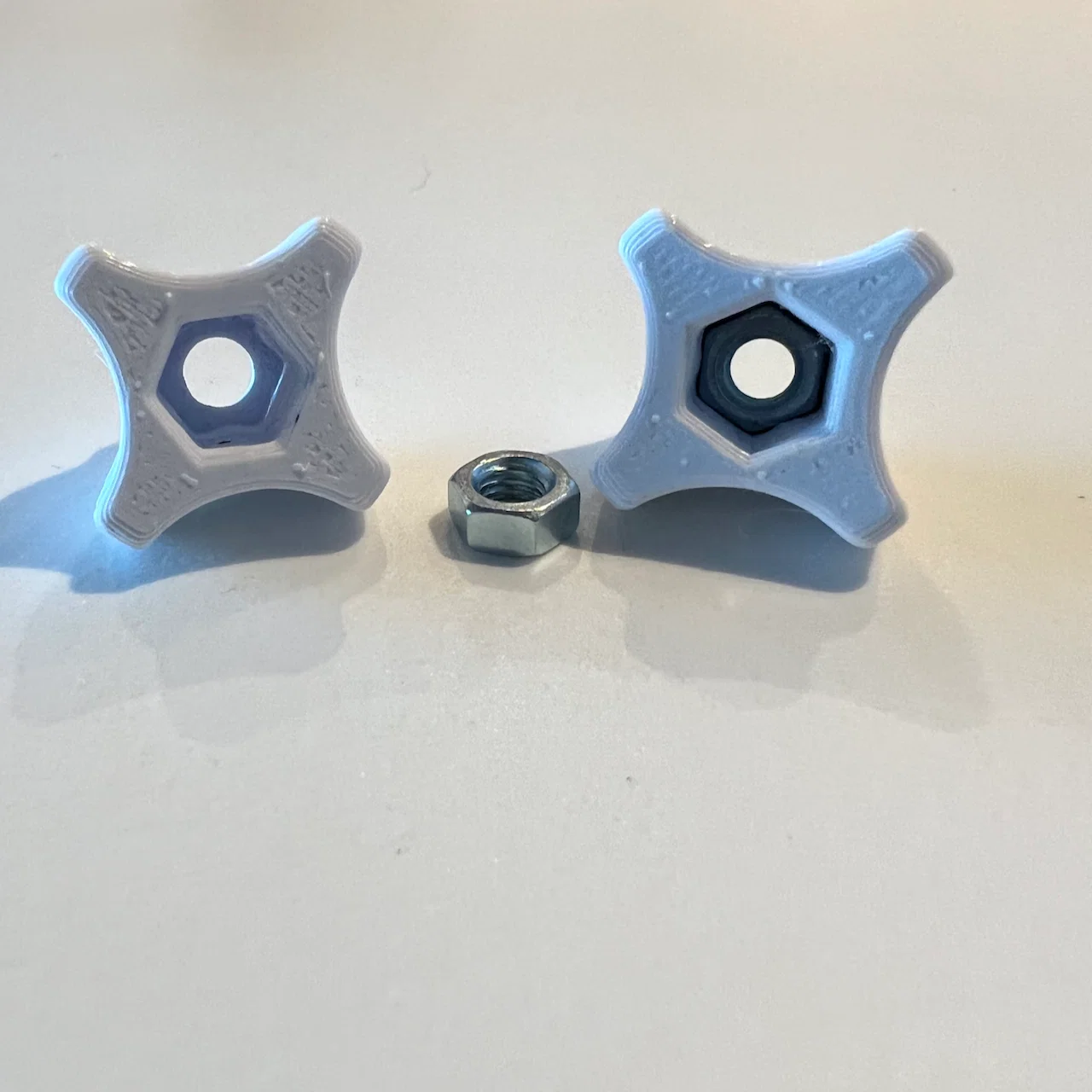

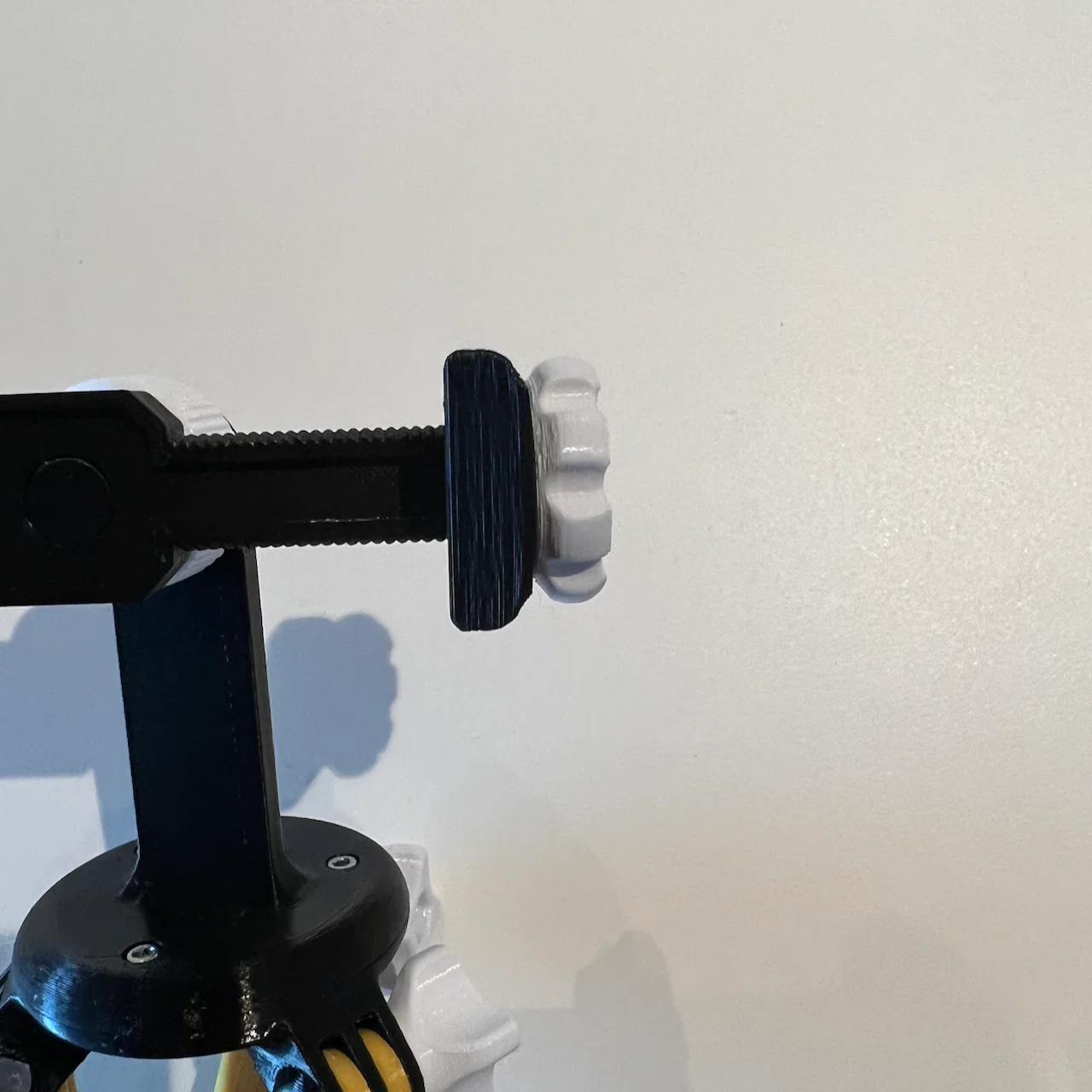

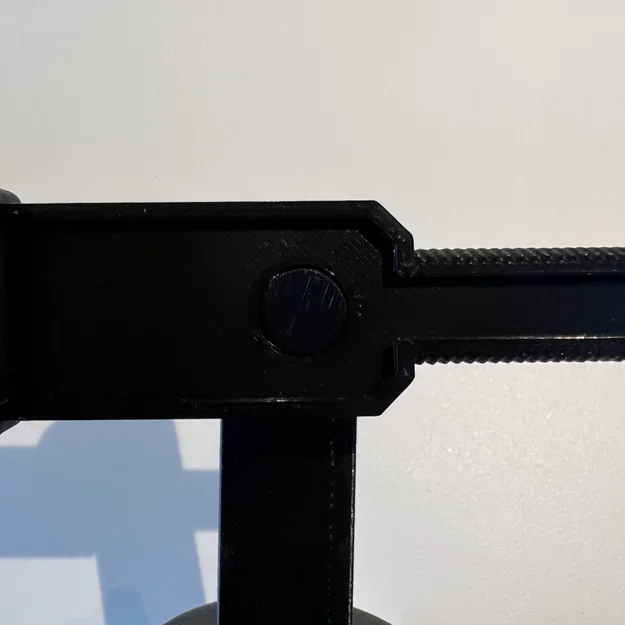

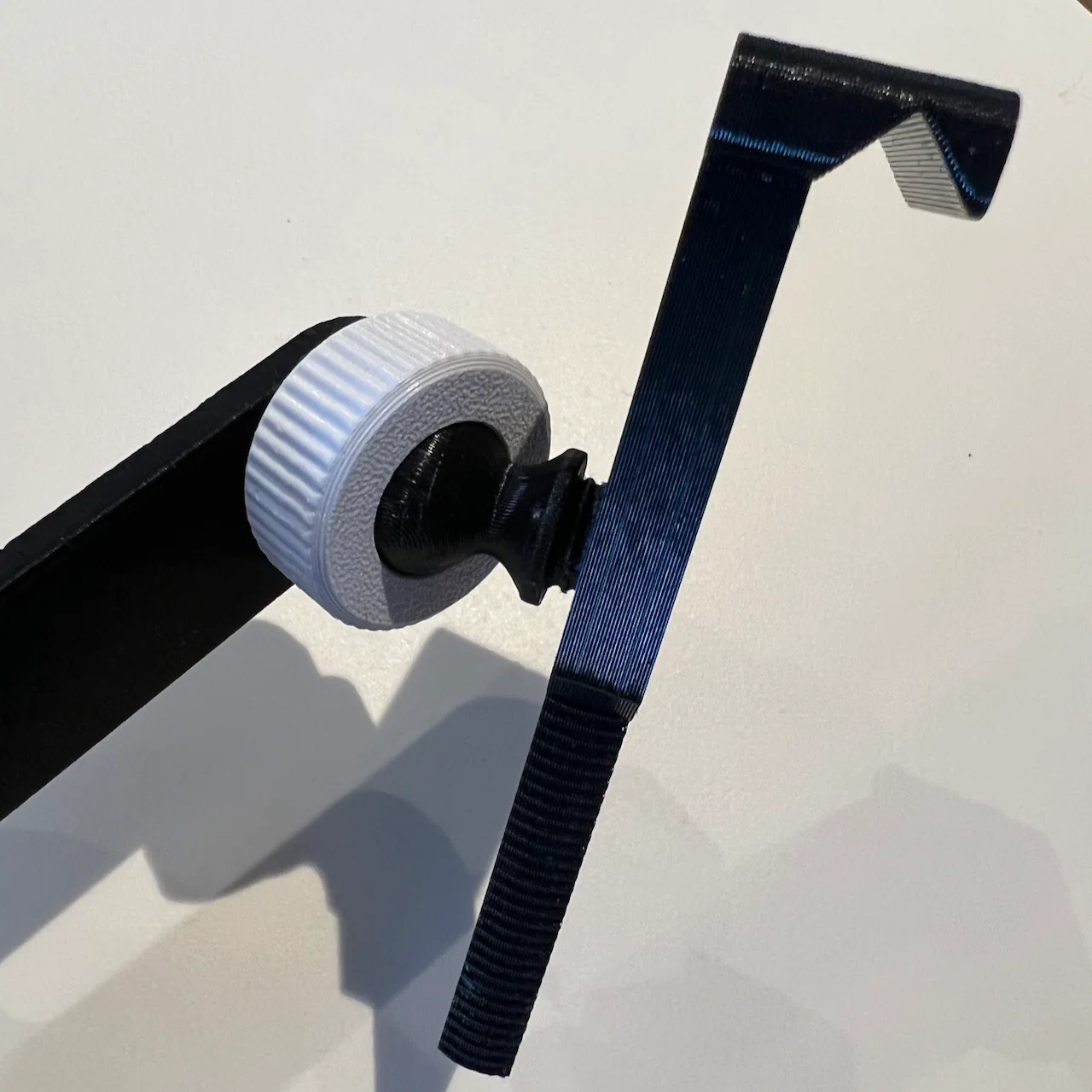

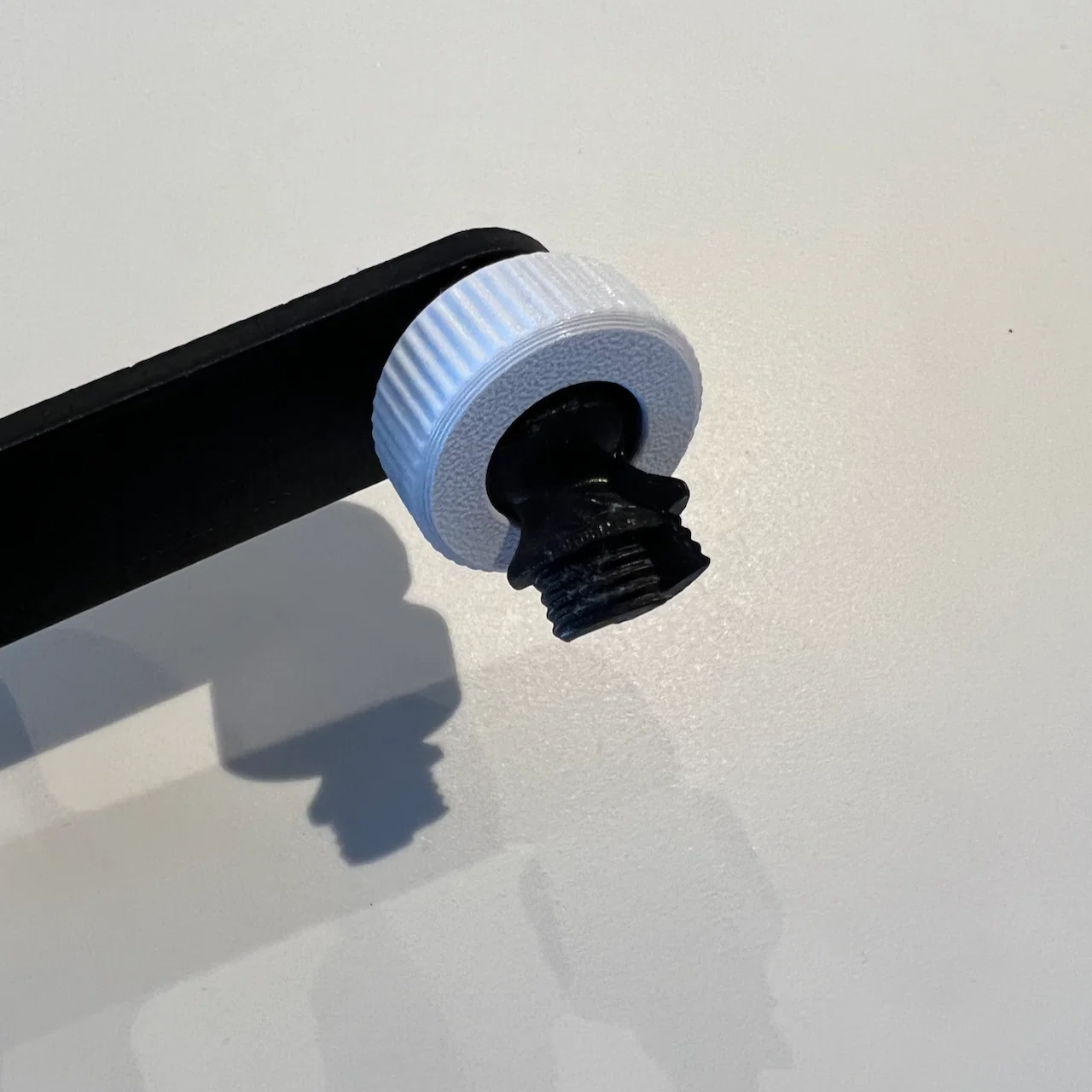

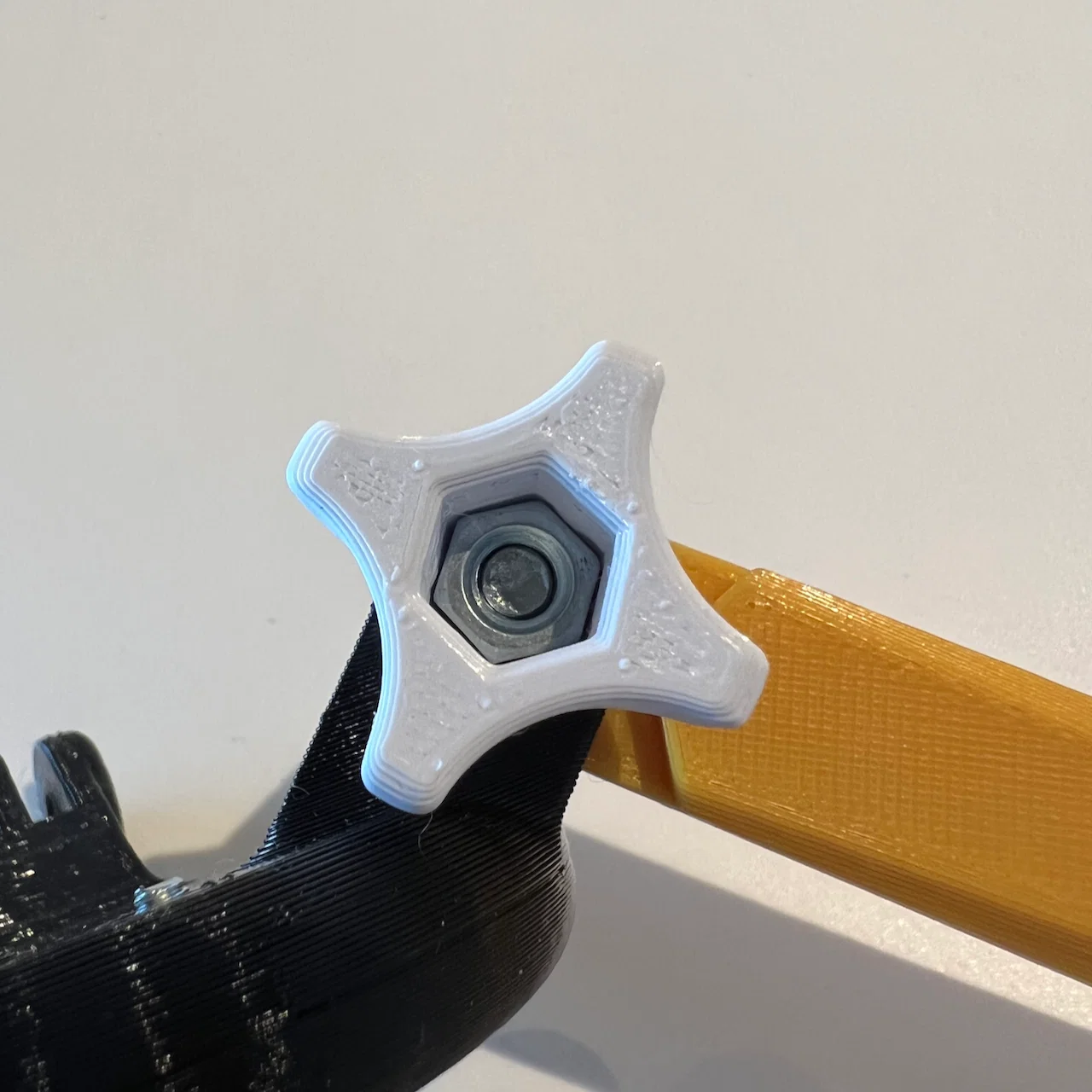

• Màu nhấn: Knob (4), Ball Joint screw (6), và Frame screw (7b).

Logo

e.g., công ty, đội thể thao, cờ

Cân nhắc số lượng màu dùng và diện tích mỗi màu trong tổng thể. Thường sẽ có 1–2 màu chủ đạo, và vài màu nhấn. Thậm chí có thể chọn màu khác cho ốc và ê-cu.

• Màu chủ đạo: Legs, Neck, Hip, Frame Base, Frame Lock.
• Màu nhấn: Hip, Knob, Ball Joint Screw, Frame Screw, ốc kim loại.

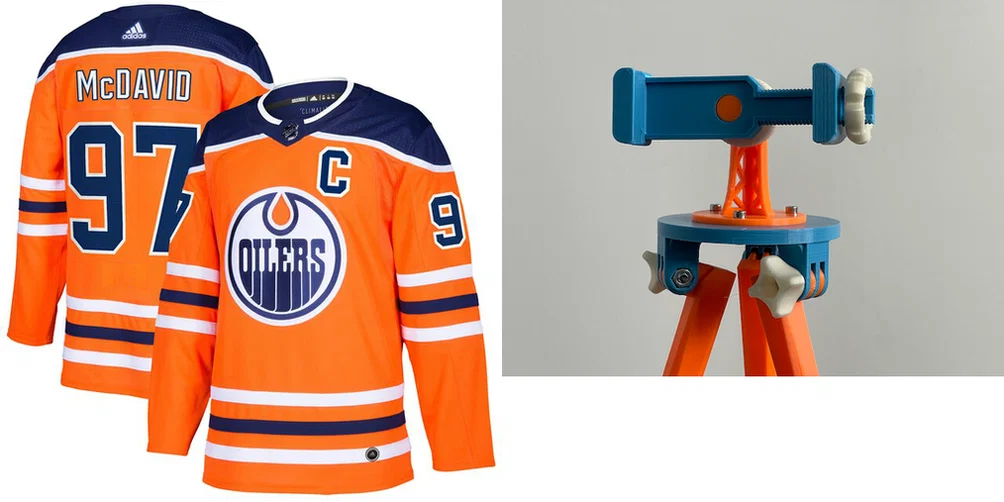

Xem ảnh ví dụ áo đấu McDavid của Edmonton Oilers với một prototype cũ mình làm cho bạn. Mình cũng hên: nhờ cấu trúc kiểu giàn khoan dầu và giọt dầu màu cam tạo bởi khớp cầu (ball joint) nên logo lên nhìn rất hợp.

In một cái rồi tặng cho ai đó đang cần nha!

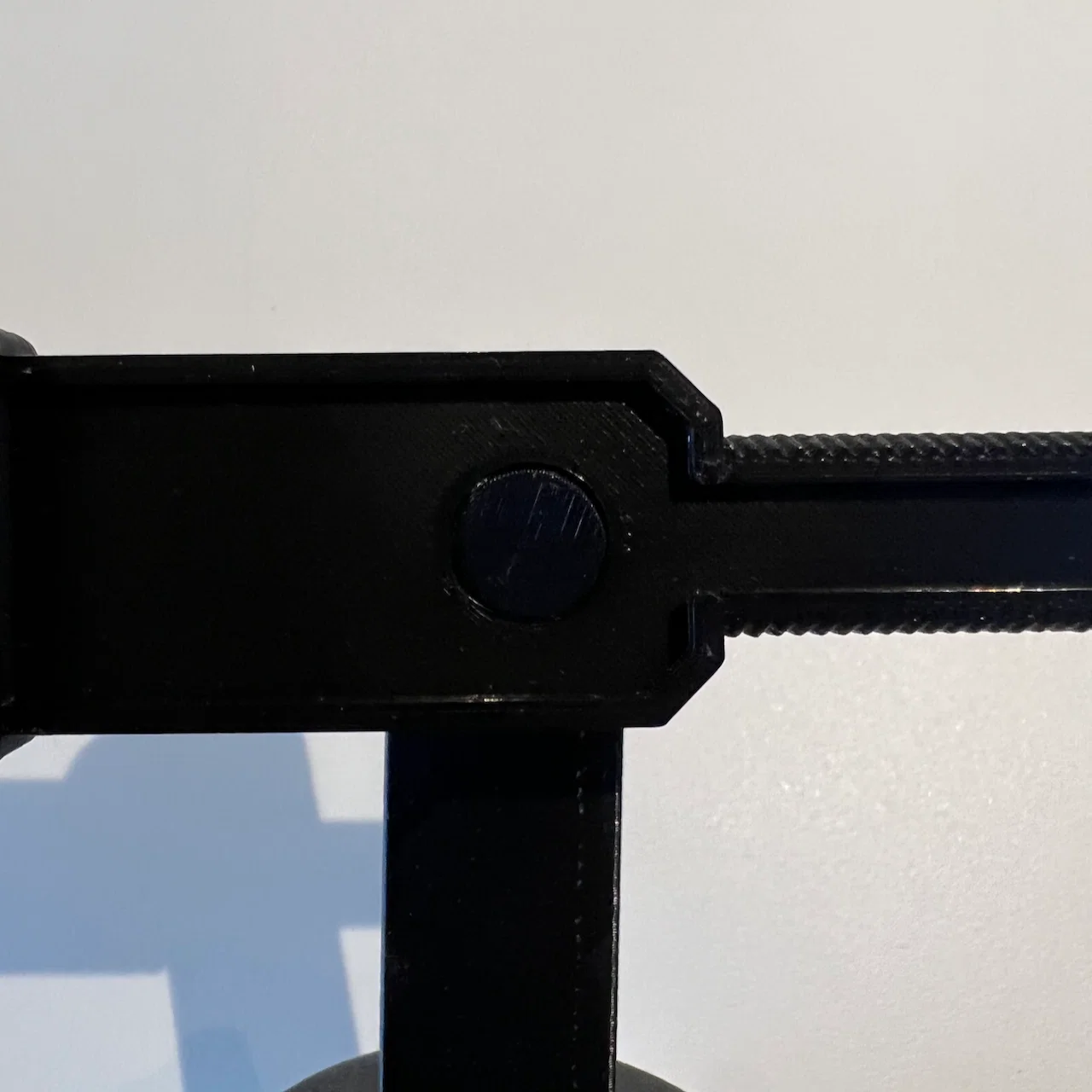

Tùy biến kẹp (Clamp)

Parametric

Dùng file DoomScroller Parametric Clamp.f3d, bạn có thể tùy biến kẹp theo kích thước thiết bị. Fusion360 miễn phí cho mục đích cá nhân.

Cách đổi tham số (xem ảnh chụp màn hình):

1. Sau khi cài đặt, mở file DoomScroller Parametric Clamp.f3d.
2. Vào Solid > Modify > Change Parameters.
3. Đổi tham số deviceWidth.
4. Đổi tham số deviceDepth.
5. (tùy chọn) Đổi tham số deviceHeight. Chỉ để đẹp hơn.
6. Trong menu Browser, bung mục Bodies.
7. Nhấp phải vào Clamp frame.
8. Chọn Save as Mesh.
9. Trong Save as Mesh menu, bấm OK.
10. Lưu file về máy.
11. Nhấp phải vào Clamp frame.
12. Lặp lại bước 8 đến 10.
13. In thôi!

Cập nhật

2022-08-07: Upload thêm một số file STEP.

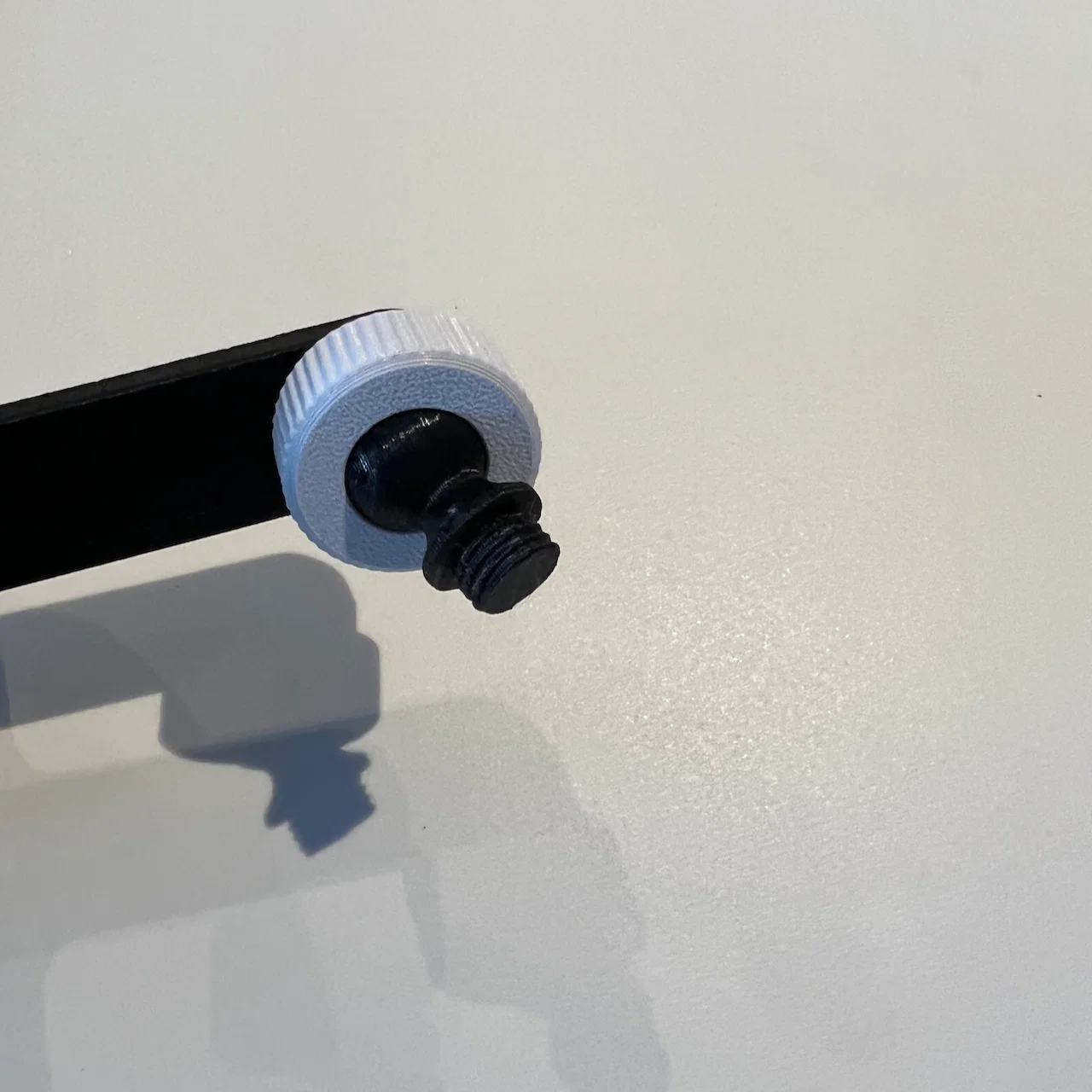

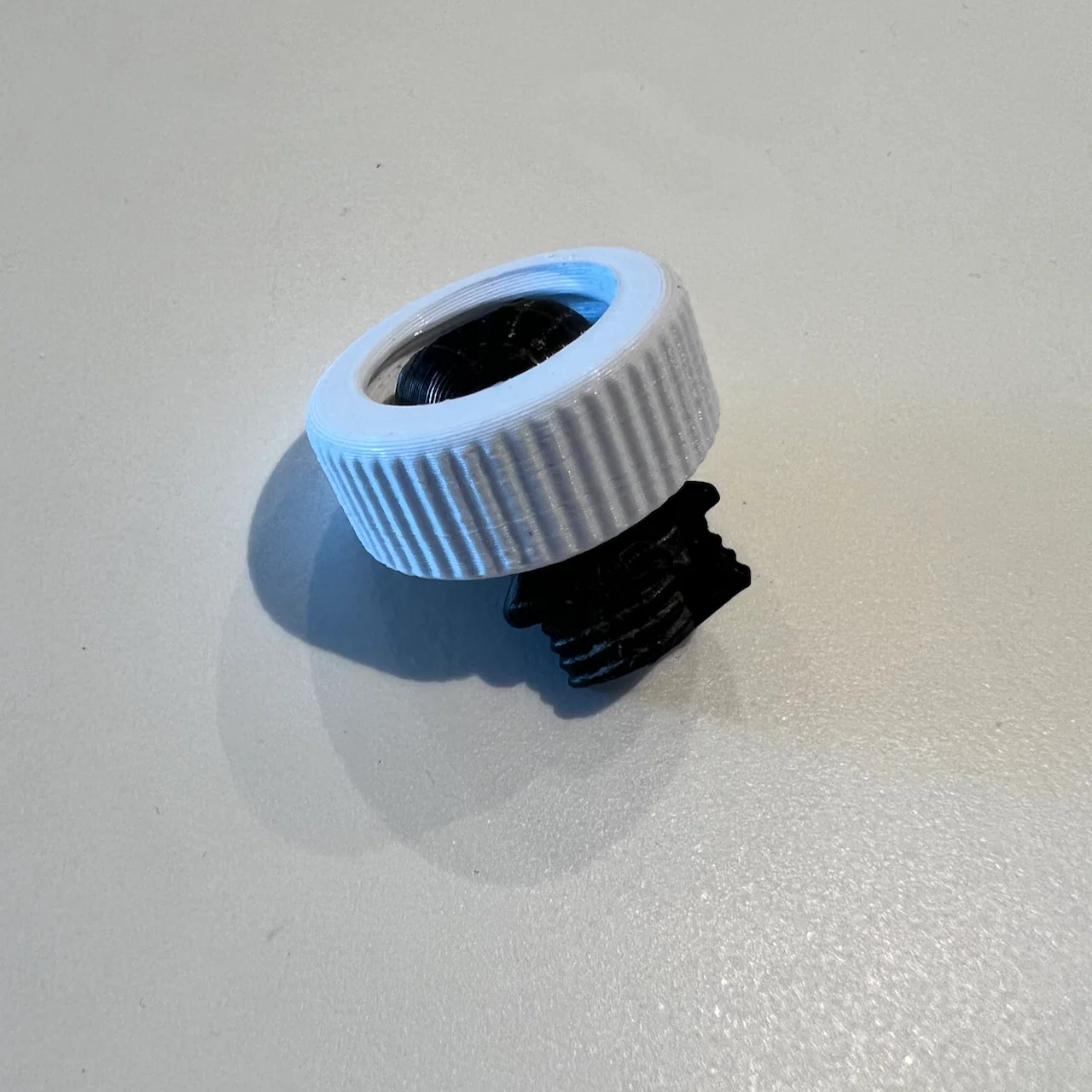

2023-06-21: Upload lại file “3a DoomScroller - Neck PanaVise 300 305” vì có vẻ cũng bị lỗi/corrupted.

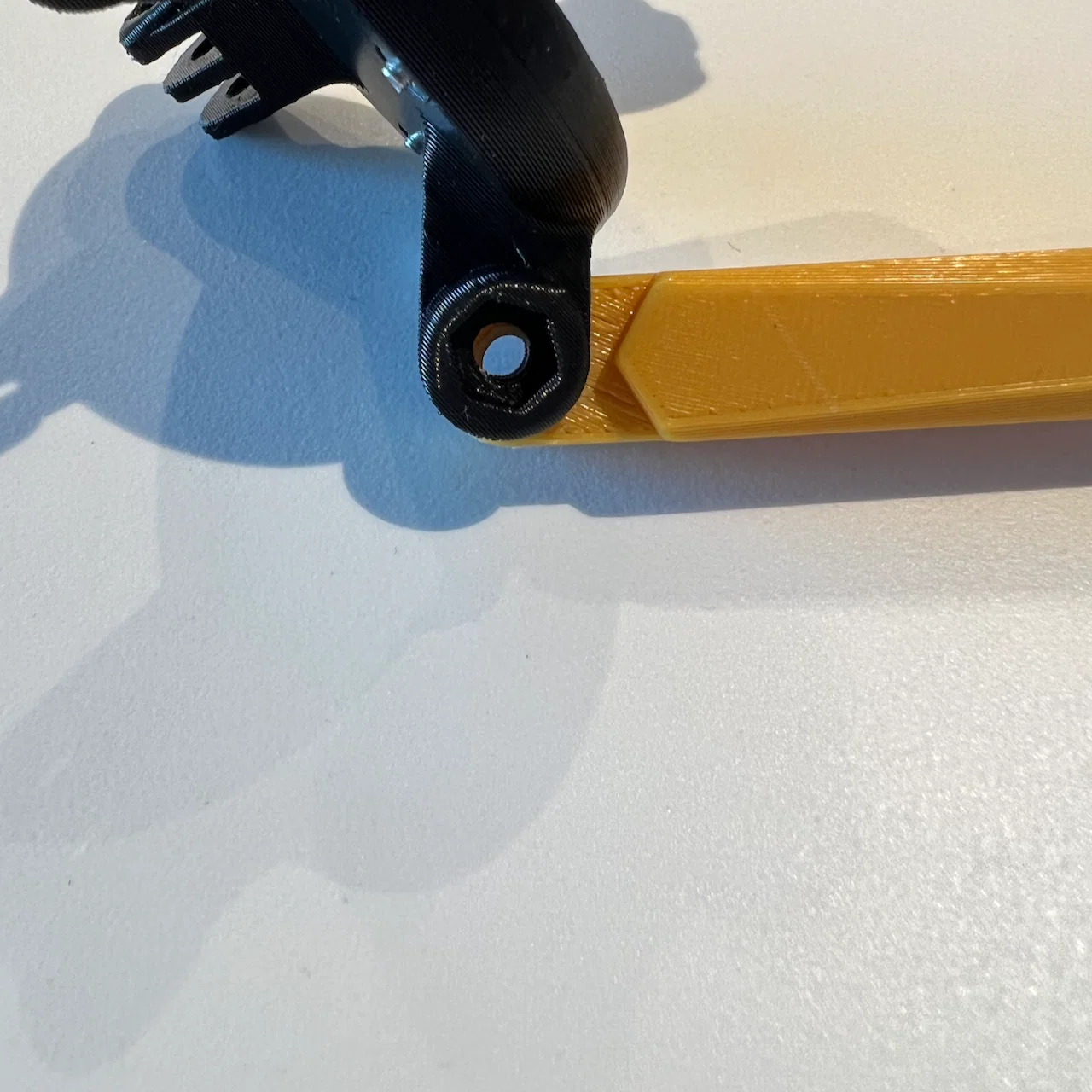

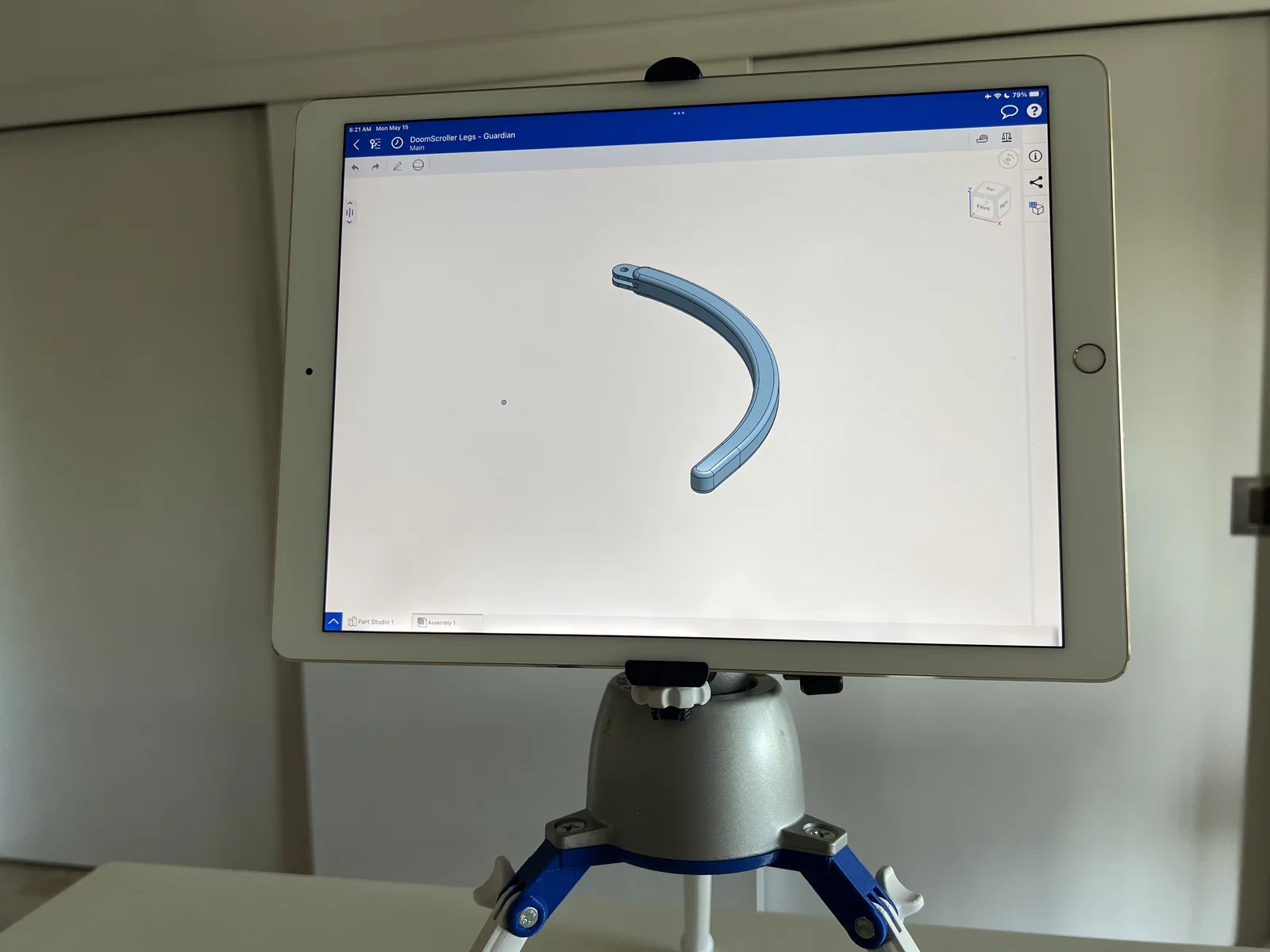

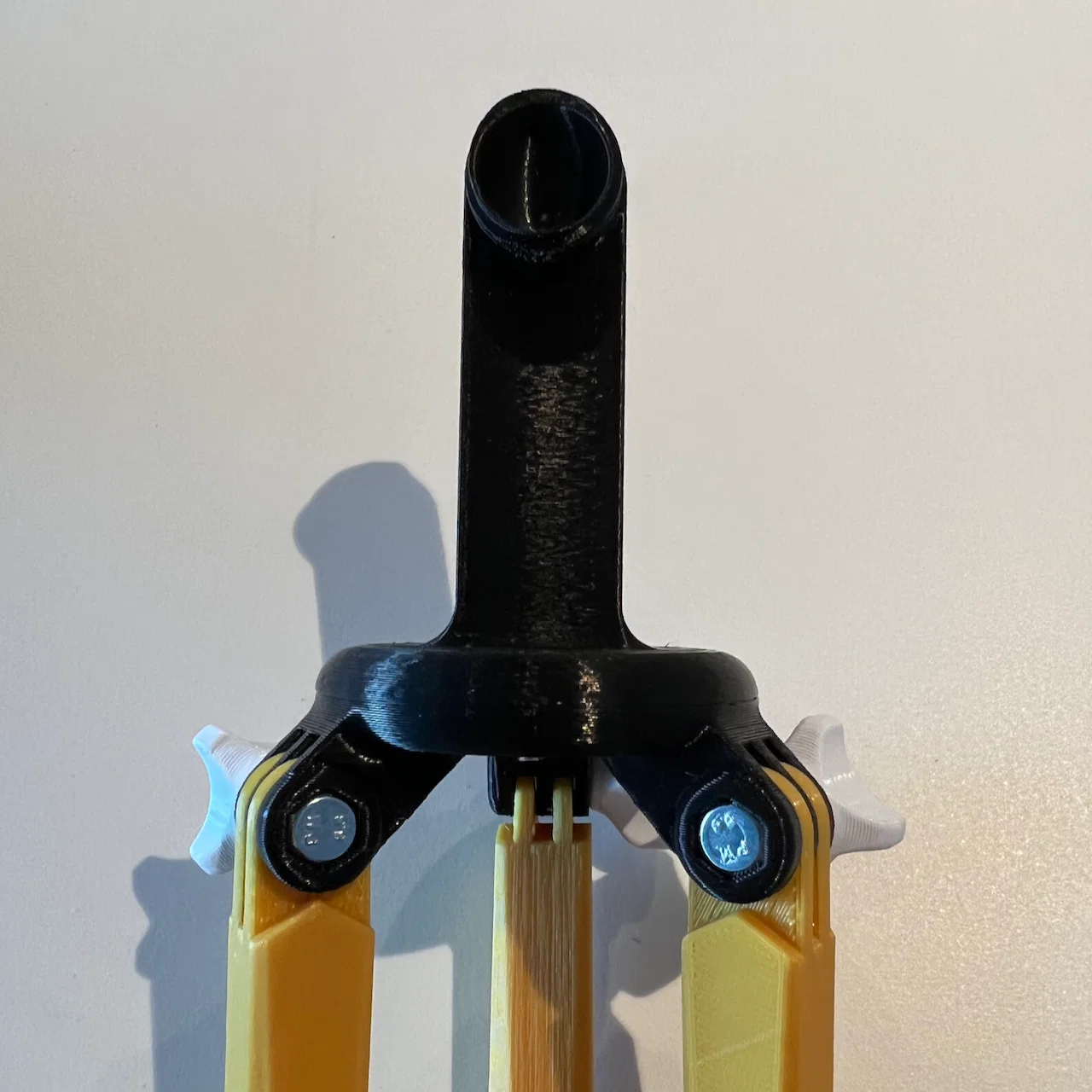

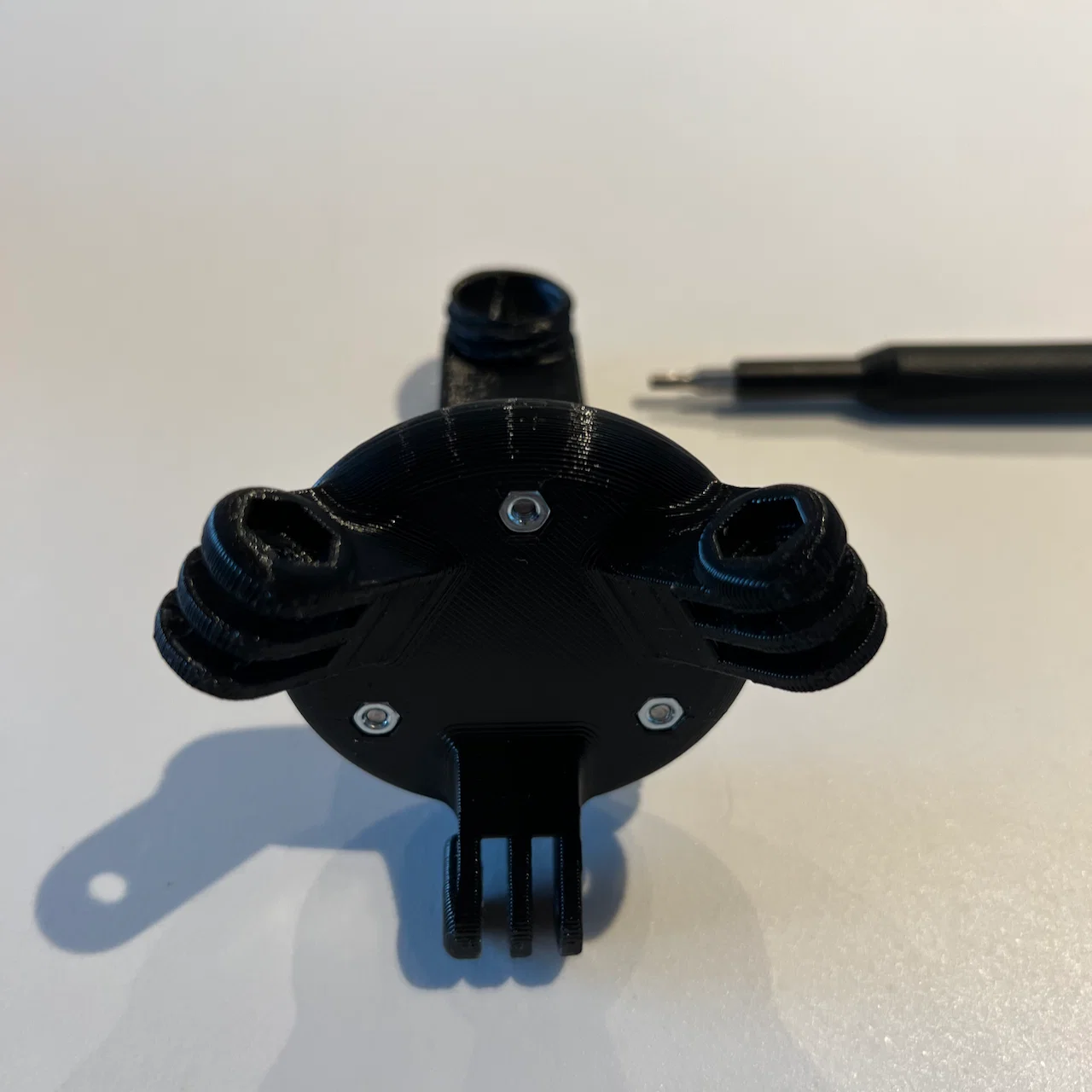

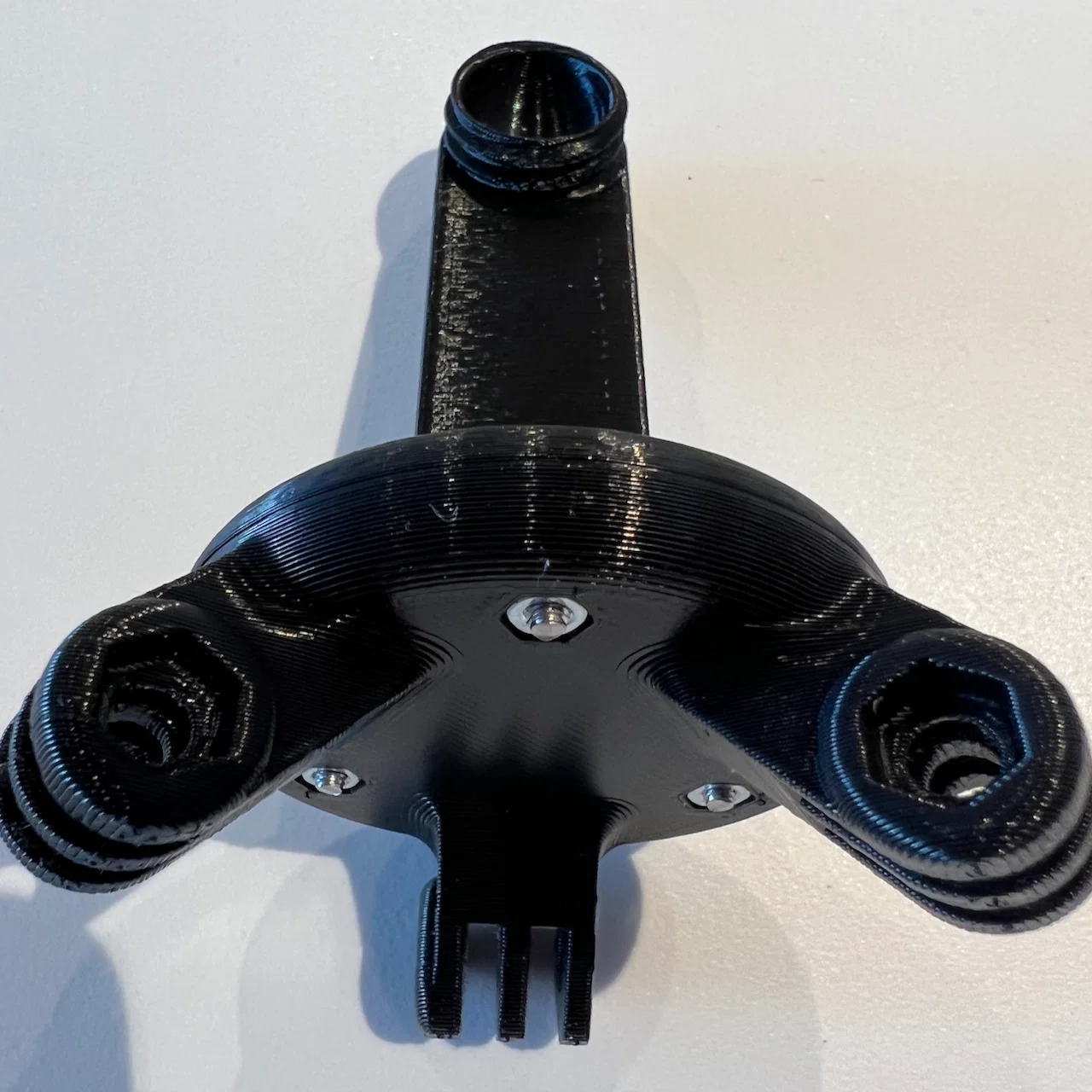

2023-06-12: Thêm một kiểu chân cong mới. Chân thẳng trước đó làm tì vào bụng và xương sườn, nên giờ nó ôm quanh thân người thoải mái hơn. Bán kính 160 mm kèm thêm 40 mm đoạn “ống chân” thẳng để tăng chút chiều cao. Đồng thời thay Hip dùng PanaVise vì bản trước không đủ chắc. Upload lại straight Leg 75 vì file nhìn như bị rỗng.

2023-05-15: Thêm file mới để dùng với đế PanaVise 300 và 305, và mình đã có dịp chia sẻ với chính Josef Prusa ở Calgary Maker Faire! Chúng xoay ngang 360º và nghiêng dọc 90º, nên khỏi phải “phát minh lại cái bánh xe”. Cũng thêm chân 75 mm cho @SherDG.

2023-05-09: Thêm nhiều Frame base cho iPad, từ mini tới Pro 12.9. Chắc sẽ fit mọi mẫu ở giữa, nên nếu không vừa thì báo mình biết với.
Đánh số lại “Frame lock” và “Frame screw” từ “8” và “9” vì trước đó cùng chia “7b” với frame bases làm dễ hiểu lầm là hoán đổi qua lại được.
Thay gcode bằng các plate cho màu Chủ đạo và Nhấn. DoomScroller một màu nhìn không được đẹp lắm.

2022-04-22: Thay hình bằng bản độ phân giải cao hơn. Chỉnh sửa vài phần mô tả. Upload thêm ảnh về các biến thể màu của prototype cũ.

2022-04-21: Upload tham gia cuộc thi “Smartphone and Tablet Stand”.

2023-11-10: Upload một model Fusion360 dạng parametric, DoomScroller Parametric Clamp.f3d, để tùy biến khung kẹp và ngàm di động cho smartphone. Hy vọng sẽ dễ tùy biến kẹp theo kích thước riêng của từng máy, bao gồm ốp lưng/Pop Sockets/tấm nam châm/cụm camera lồi. Mình vẫn sẽ làm sẵn vài combo, và file này sẽ giúp mọi thứ dễ hơn.
Đồng thời đổi tên lại vì HopeScroller nghe không “trơn miệng” bằng DoomScroller.
