Tripod Giữ Điện Thoại (Không Ốc Vít!)
Dự án tripod giữ điện thoại này cho phép giữ điện thoại ở mọi vị trí nhờ khớp bi, lắp ráp không cần ốc vít nhưng vẫn đảm bảo độ bền. Phù hợp với điện thoại có chiều rộng từ 50mm đến 80mm và dày tối đa 10mm. Hướng dẫn in và lắp ráp chi tiết cùng các bản cập nhật.
Mô tả
TRÌNH BÀY DỰ ÁN

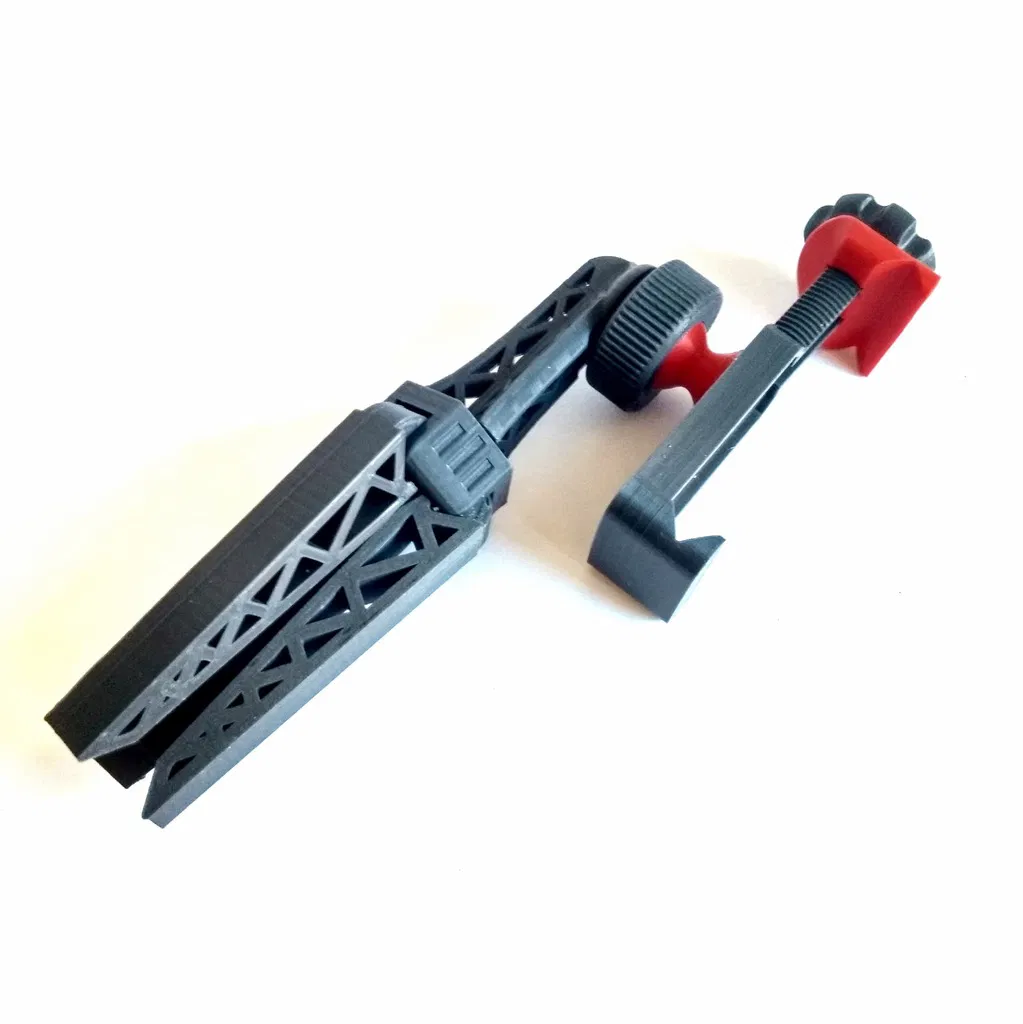

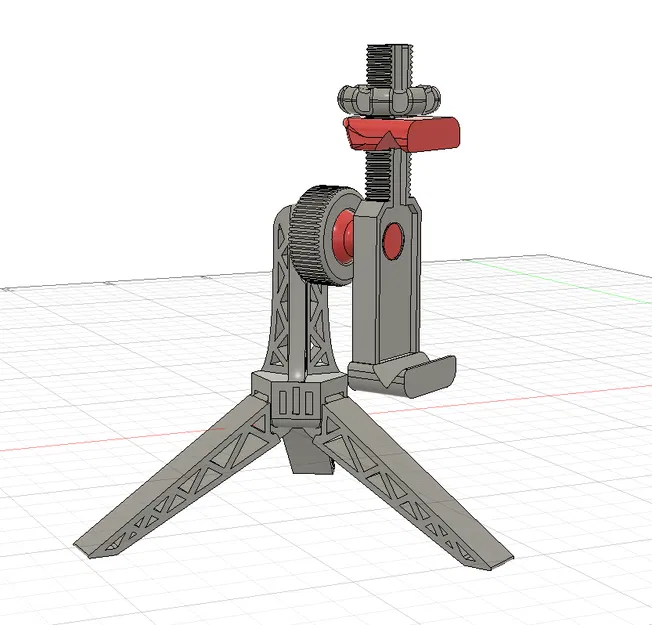

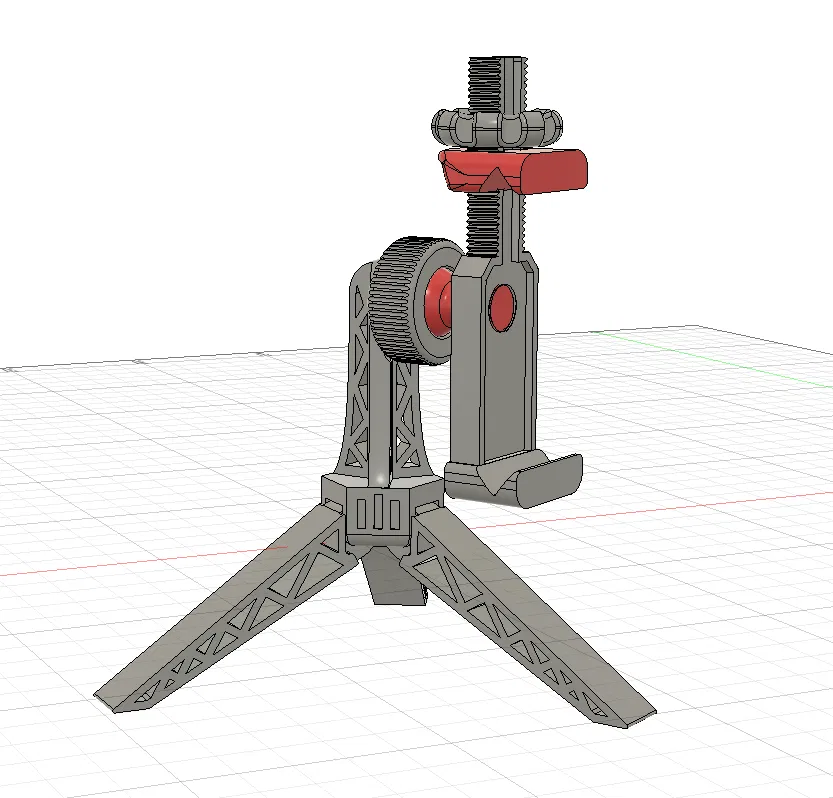

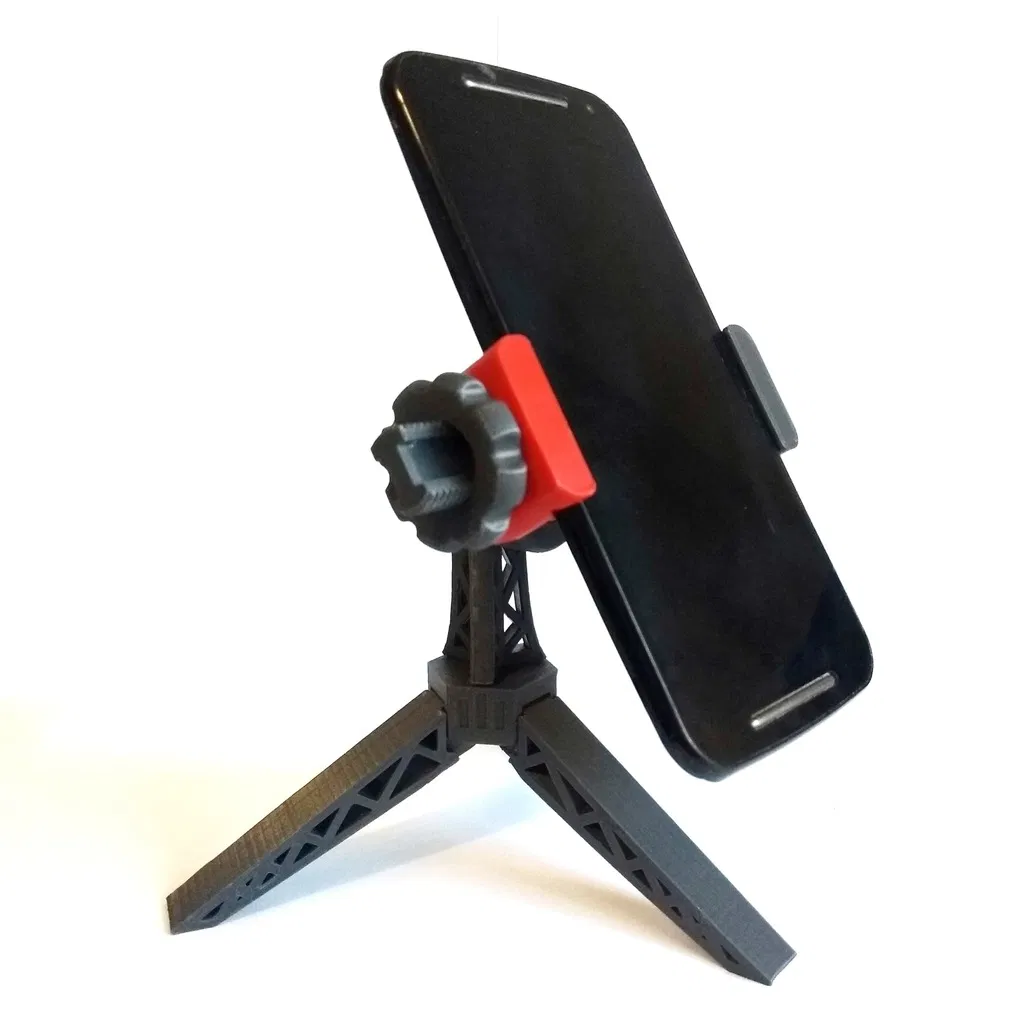

Đây là một dự án tripod cho phép giữ điện thoại ở mọi vị trí có thể nhờ vào khớp bi.
Việc lắp ráp được thực hiện mà không cần bất kỳ ốc vít nào, nhưng điều này không ảnh hưởng đến độ bền của nó.
Mục tiêu của tôi là tạo ra các giá đỡ khác có thể sử dụng khớp bi này cho các ứng dụng khác, chẳng hạn như trong xe hơi, cho giá đỡ máy ảnh, v.v...
Chúc các bạn in vui vẻ!
Nếu bạn không có máy in, bạn có thể in nó từ https://www.jawstec.com/3d-printing-service/ hoặc các dịch vụ in ấn trực tuyến khác.
⚠⚠⚠ Dung sai mặc định giữa các bộ phận là 0.1mm ⚠⚠⚠
Nếu máy in của bạn không đạt được dung sai này cho các bộ phận chuyển động (đặc biệt là ốc vít), hãy sử dụng các tệp có tên 0.2mm hoặc 0.3mm với dung sai lớn hơn.
Lưu ý:
Tôi không tùy chỉnh các thiết kế của mình cho từng người vì tôi chia sẻ chúng miễn phí. Tôi cung cấp một giải pháp chung (phù hợp với đa số), nhưng tôi không thể làm điều đó cho từng trường hợp riêng lẻ mà không được trả công cho thời gian bỏ ra.
Cài đặt in
| Thương hiệu máy in: | Creality |
| Raft: | Không |
| Độ phân giải: | 0.2 tối đa |
| Chất liệu Filament: | PLA |
Về mẫu
Hướng dẫn lắp ráp

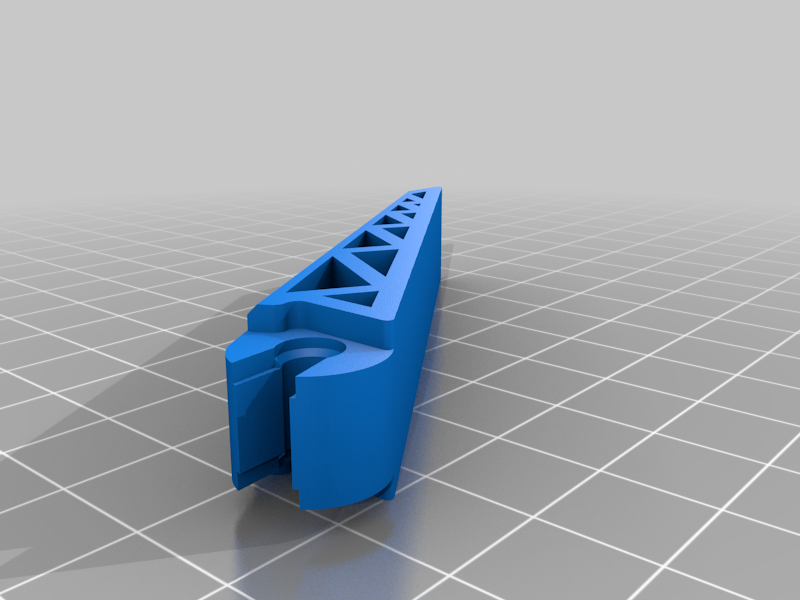

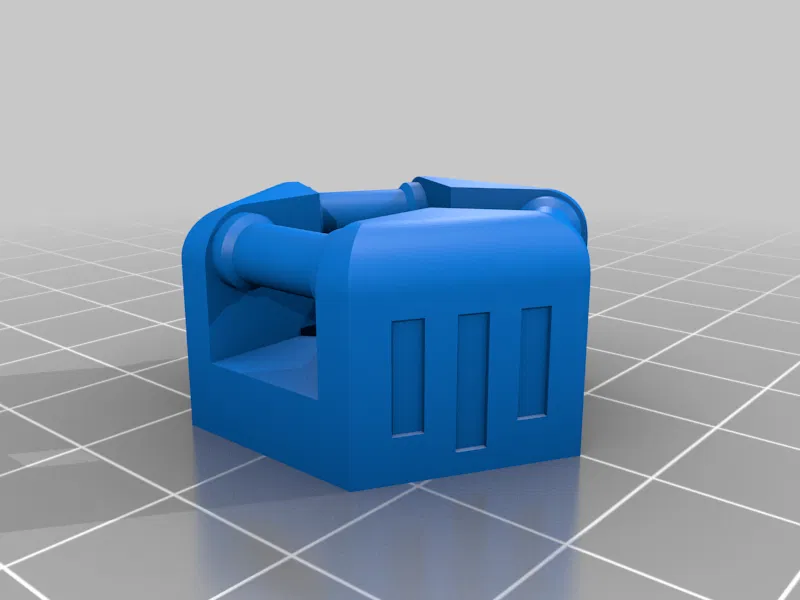

- Chân của tripod phải được lồng vào phần trung tâm.

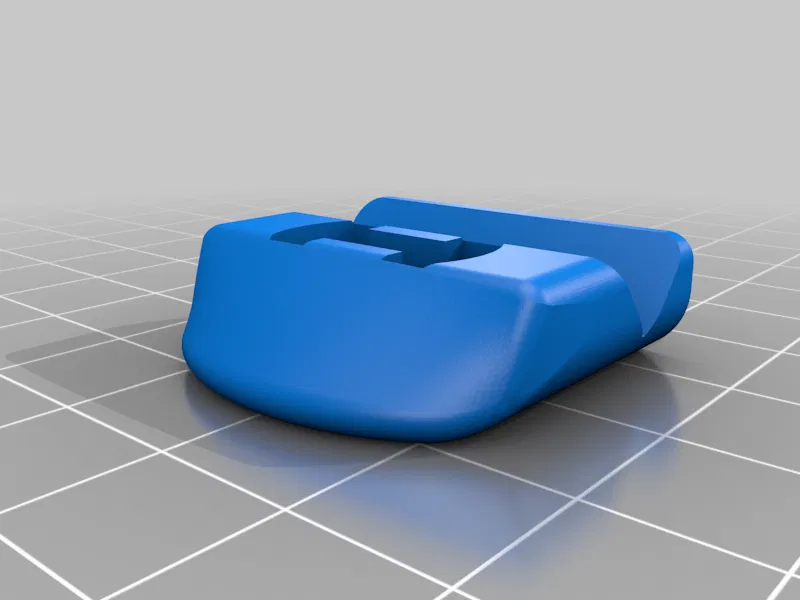

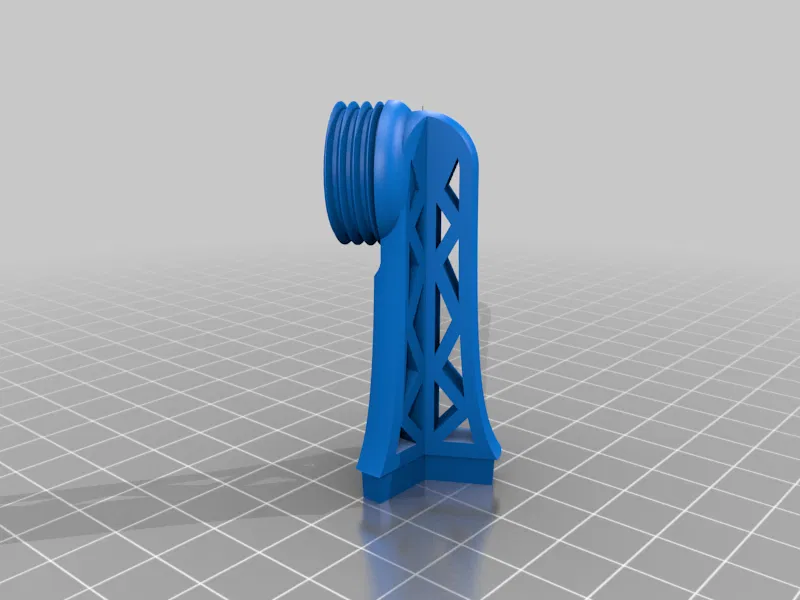

- Phần trên của tripod khớp vào đế. Làm ấm đế trước khi lắp để giữ chặt, hoặc dán keo.

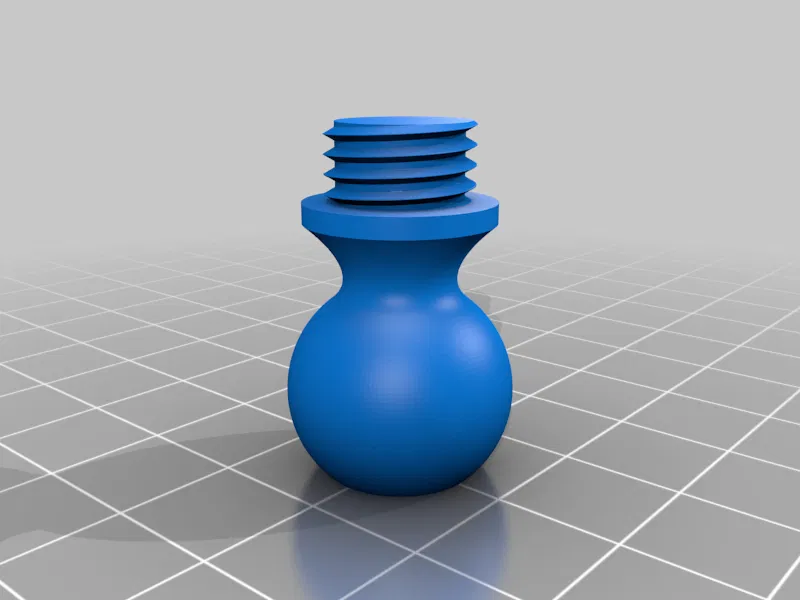

- Ốc vít của khớp bi phải được luồn qua viên bi của khớp bi trước khi vặn viên bi vào khung. Có thể cần một ít keo để ngăn ốc vít bị lỏng theo thời gian.
- Cẩn thận! Ốc vít khớp bi được vặn theo chiều ngược chiều kim đồng hồ!

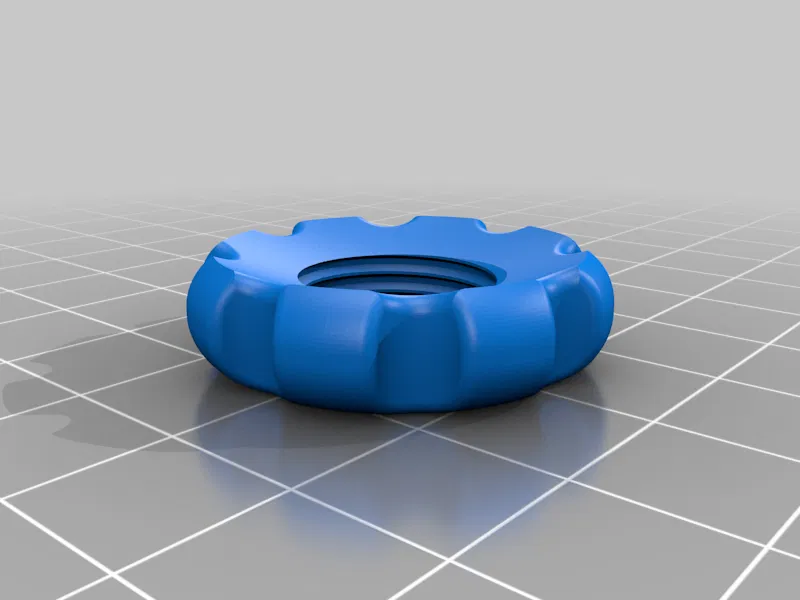

- Lắp phần trên của khung vào khung và sử dụng đai ốc để siết chặt.
Điện thoại tương thích
- Độ rộng điện thoại được hỗ trợ tối đa là 80mm, và tối thiểu là 50mm.
- Điều này bao gồm 99% điện thoại trên thị trường. Độ rộng thường nằm trong khoảng 70 đến 75mm.
- Độ dày tối đa là 10mm.
Không phù hợp với máy tính bảng.
CẬP NHẬT
- Cập nhật 13/01/2021
- Các bộ phận giờ đã được định hướng theo chiều chúng nên được in.
- Cập nhật 11/01/2021

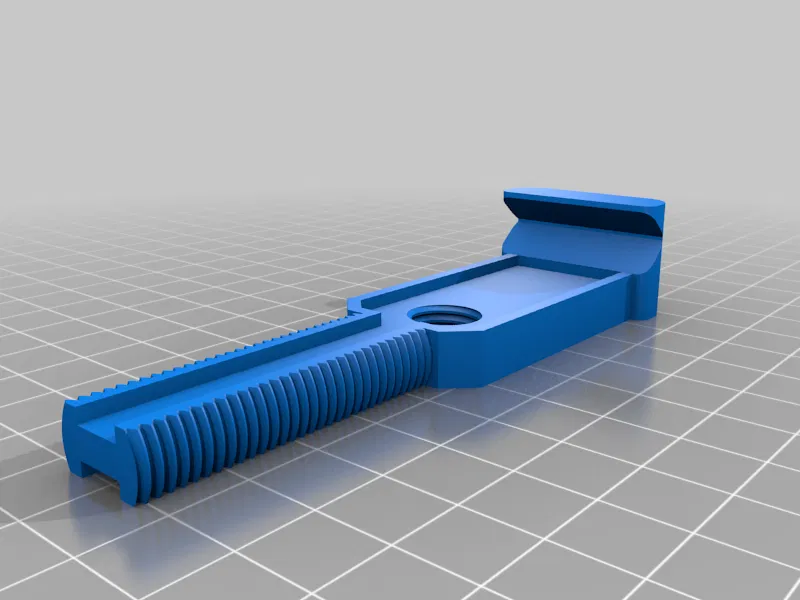

- Trượt tốt hơn của bộ phận siết V-shape.
- Khớp nối tốt hơn của phần trên tripod với phần trung tâm.
- Cập nhật 07/01/2021
- Ốc vít khớp bi và Đầu Tripod giờ có sẵn với ren thuận.
(Tôi thấy phiên bản ren ngược hiệu quả hơn, nhưng tôi để bạn chọn những gì bạn cho là tốt nhất!)
- Cập nhật 03/01/2021
- Điều chỉnh dung sai trên ốc vít giữa khung và viên bi của khớp bi, dễ dàng vặn vào vị trí hơn.
- Cập nhật 29/12/2020
- Điều chỉnh dung sai trên kết nối giữa đầu và trung tâm của tripod.
- Gấp chân tripod tốt hơn.
Bạn nghĩ tôi làm có tốt không?
Hãy bình luận cho tôi biết suy nghĩ của bạn về thiết kế này và cách bạn sử dụng nó!
Nếu bạn muốn giúp đỡ, đừng ngần ngại ghé thăm paypal.me của tôi với giá của một chiếc bánh sừng bò ngon!

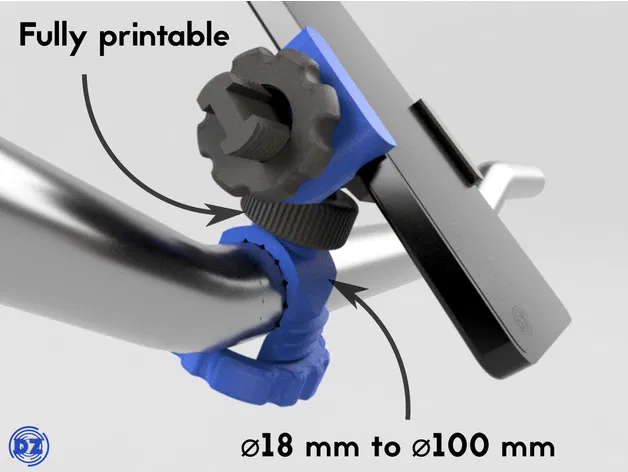

Muốn gắn điện thoại lên ghi đông, hoặc bất kỳ ống nào khác?
Xem thiết kế mới này! => https://www.thingiverse.com/thing:4750441
Khắc phục sự cố
Một số bạn đã báo cáo sự cố khi lắp ráp ốc vít của mô hình. Điều này phụ thuộc nhiều vào độ chính xác của máy in và chiều cao lớp được sử dụng.
Dưới đây là danh sách các giải pháp không đầy đủ mà bạn có thể thực hiện:
- Tránh hỗ trợ trong ren.
- Sử dụng bật lửa để làm mềm nhựa và vặn nó vào.
- Sử dụng sáp nến và ép chặt cụm ốc vít hai hoặc ba lần, chuyển động sau đó sẽ trở nên trơn tru.
- Giảm chiều cao lớp in của bạn. Với chiều cao lớp nhỏ hơn, ren sẽ được thực hiện tốt hơn và có thể khớp với nhau tốt hơn.
- Sử dụng các tệp 02mm hoặc 03mm có dung sai lớn hơn.
Remix
Muốn remix cái này? Các tệp .step có sẵn trong một thư mục riêng.
Dữ liệu hữu ích:
- Ốc M12x1.5 cho ốc vít giữa khung và khớp bi
- Ốc M15x1.5 cho bộ phận kẹp điện thoại

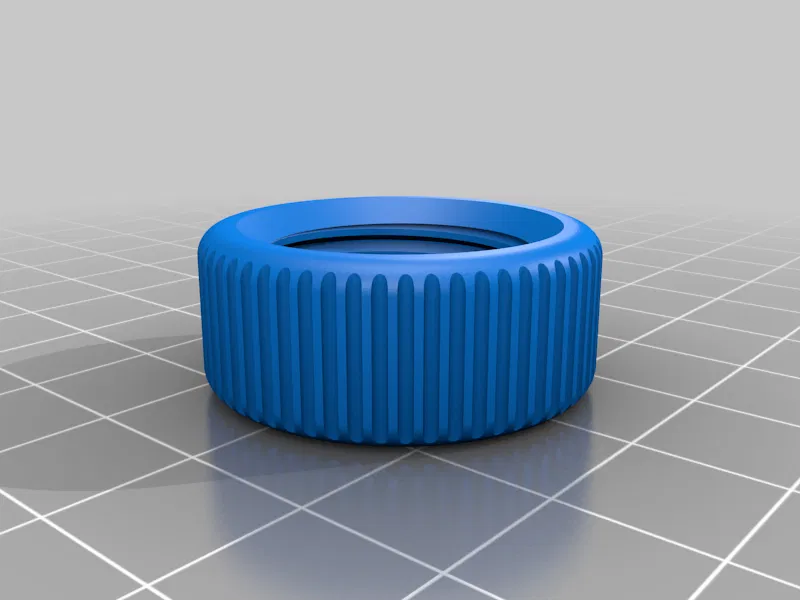

- Ốc M22x2 cho bộ phận kẹp khớp bi
Rất mong được thấy các bản remix của bạn!
