#0040 Kẹp Ống CPAP – 8 Biến Thể
Kẹp ống CPAP cho ống đường kính 18mm và 19mm, gồm 8 biến thể (có/không lỗ bắt vít, có/không gờ giữ ống). Gợi ý in PLA, đặt nằm nghiêng để chắc, có thể cần brim 2–3mm.
Mô tả

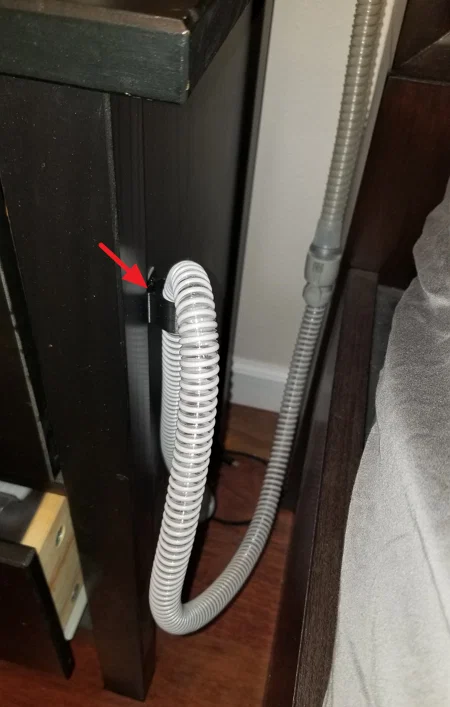

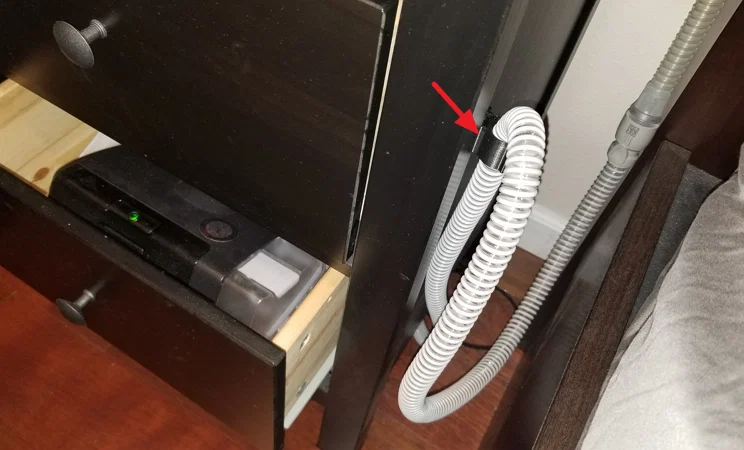

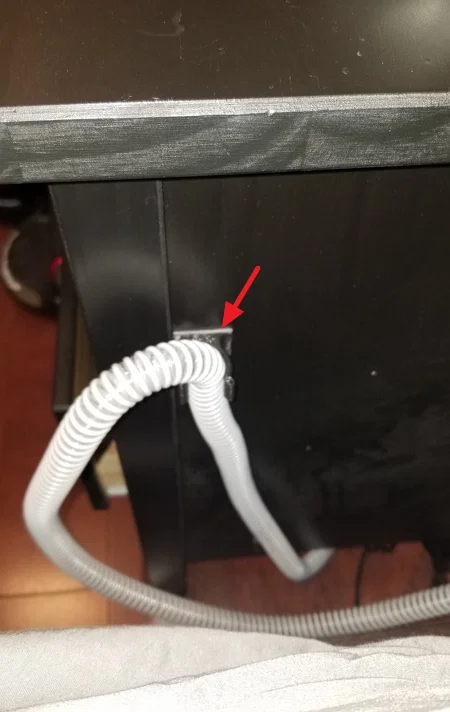

Mình thấy một thiết kế clip làm mình nhớ ra là mình cần kẹp ống (hose clip) cho CPAP để khỏi bị ống cạ xuống sàn và tạo tiếng ồn khi mình ngủ. Mình để máy CPAP trong ngăn kéo tủ đầu giường để đỡ bừa bộn, nên gắn một cái hose clip ở hông tủ đầu giường là hợp lý.
Các phiên bản đi kèm – 2 kích cỡ - hose clip cho ống 18mm và hose clip cho ống 19mm, mỗi kích cỡ đều có các biến thể sau:
- WSWN = có lỗ bắt vít, có gờ (nub) (giữ ống không bị trượt)
- NSWN = không có lỗ bắt vít, có gờ (nub) (giữ ống không bị trượt)
- WSNN = có lỗ bắt vít, không có gờ (nub) (cho phép ống trượt)
- NSNN = không có lỗ bắt vít, không có gờ (nub) (cho phép ống trượt)
Ghi chú:

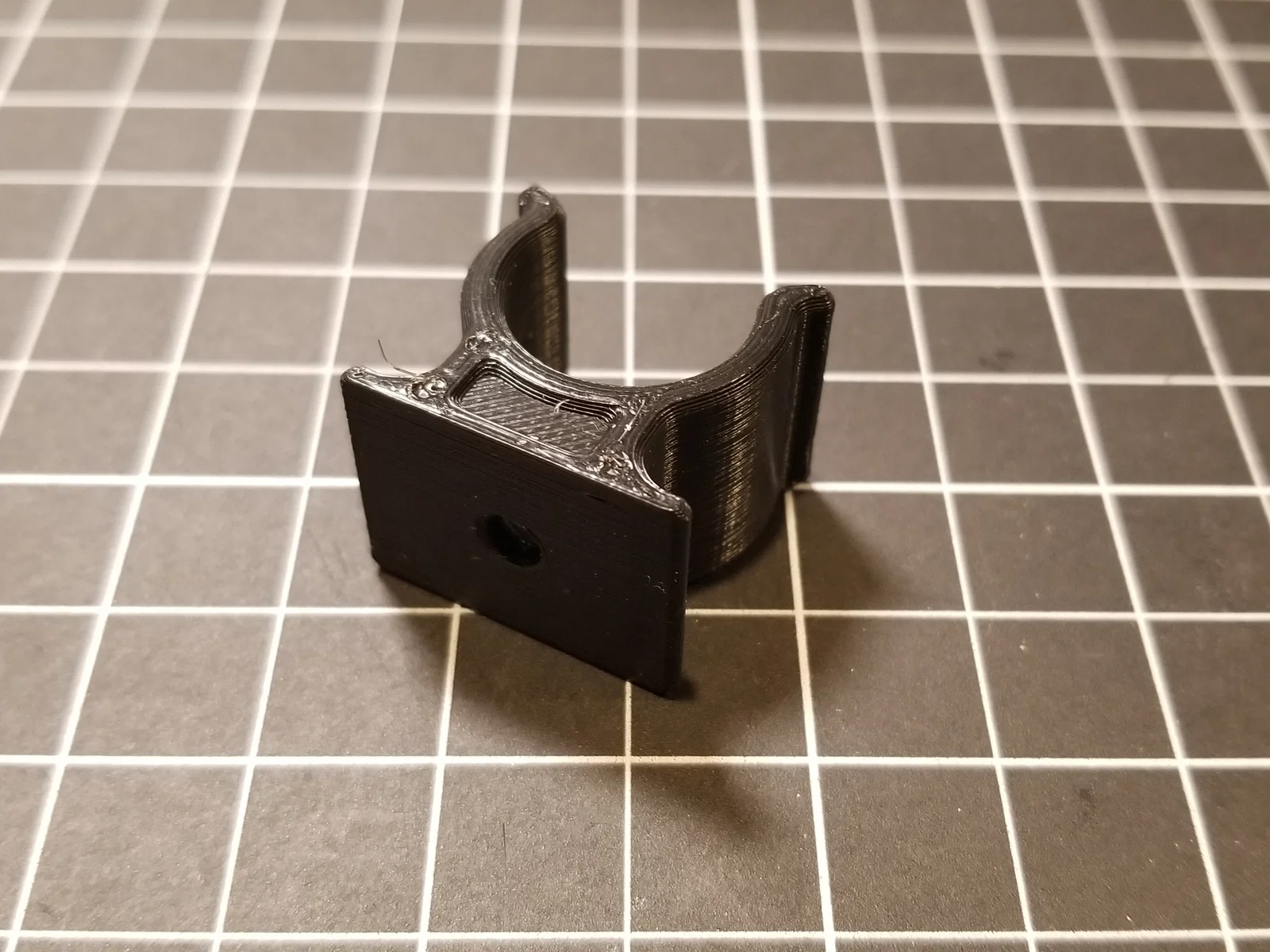

- Lỗ bắt vít được thiết kế cho vít M4 đầu chìm (flat head).

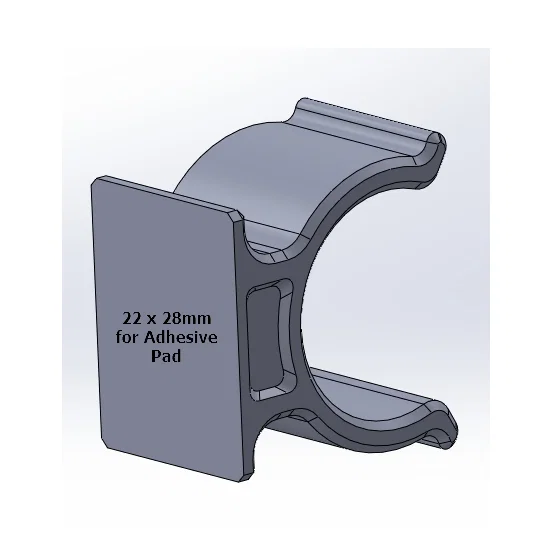

- Kích thước miếng đế (pad) là 22 x 28mm, nên bạn có thể dán băng keo 2 mặt loại bạn thích. Mình dùng băng keo 3M VHB loại khá phổ biến.
Khuyến nghị:
- PLA dùng rất ổn cho ứng dụng này
- In cái clip nằm nghiêng (laying on its side) để được độ bền tối đa.
- 2 lớp tường dọc (vertical walls) là ổn, infill gyroid 12%+
- Do diện tích tiếp xúc với mặt bàn in (bed) hơi nhỏ, bạn có thể cần brim 2–3mm để tăng bám dính.
Nếu bạn thêm mẫu này vào bộ sưu tập và/hoặc tải model, nhớ bấm nút LIKE và cho vài STARS nha!
Nếu bạn biết còn đường kính ống nào hay gặp nữa thì cho mình biết, mình có thể bổ sung thêm ở đây.
Nhớ là, bạn có thể kiếm thêm Prusameters nếu đăng hình sản phẩm bạn đã in! Với lại mình cũng vui lắm khi được thấy bạn làm ra nó. ;-D
Chúc in vui vẻ! (và ngủ ngon)
