Dana Crystal Models - lục giác/tam phương (hexagonal/trigonal)

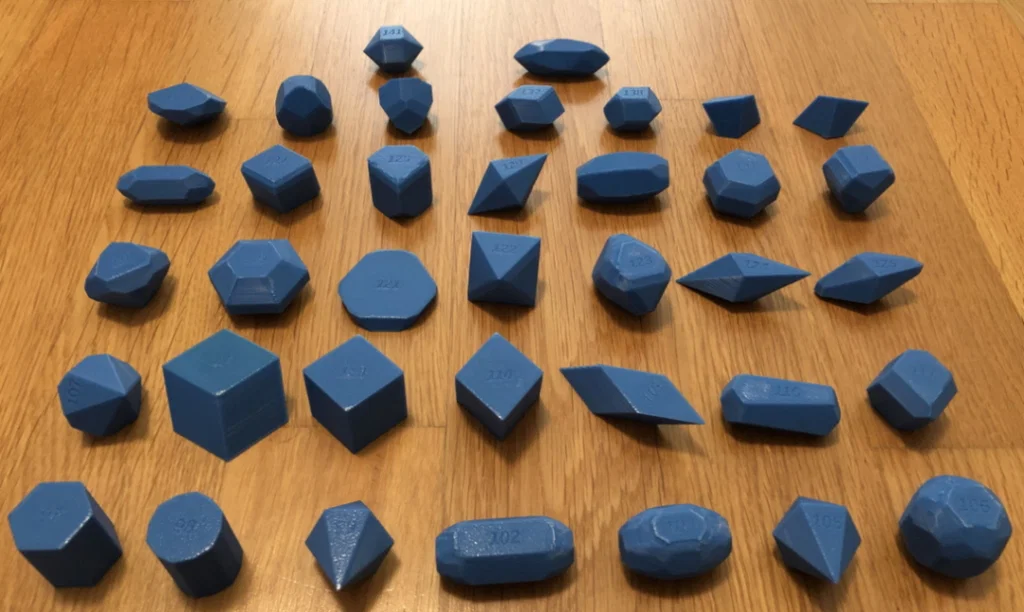

Bộ mẫu tinh thể Dana dạng lục giác/tam phương (hexagonal/trigonal) được tái tạo từ “The Dana Set of Wooden Crystal Models”, dựa trên hình trong Dana’s Textbook of Mineralogy và catalogue Krantz. Có bản có nhãn và không nhãn.
Mô tả
Đây là bản tái tạo của “The Dana Set of Wooden Crystal Models”, ban đầu được sản xuất bởi Dr. Krantz Rheinisches Mineralien-Kontor (Bonn).
Mình dựng lại các mẫu dựa trên hình tham chiếu trong “Dana's Textbook of Mineralogy” (https://archive.org/details/DanasTextbookOfMineralogy), với các dạng (forms) lấy từ catalogue có sẵn ở đây (do công ty cung cấp): https://mineralogy.eu/models/Krantz/Krantz_31_3.pdf
Khi một model tương ứng với một cấu trúc tinh thể, mình dùng các hằng số ô cơ sở (unit cell constants) đã biết. Còn những trường hợp khác thì mình ước lượng để khớp với hình trong sách của Dana. Lưu ý là mình không có bộ gốc để so sánh, nên có thể sẽ có vài khác biệt nhỏ. Ngoài ra tỉ lệ (scaling) là tùy ý và có thể khác hoàn toàn. Note: Một số hình dạng là giống hệt nhau dù về mặt tinh thể học thì đáng ra khác, vì các mặt của chúng liên hệ với các trục khác nhau. Mình vẫn đưa vào cho đầy đủ (chúng có trong catalogue nên mình đoán là thật sự có trong các bộ gỗ), nhưng bạn cân nhắc xem có cần in trùng hai lần không. Cũng có khả năng các mẫu gốc khác nhau về kích thước hoặc tỉ lệ trục, cái này mình không thể biết. Áp dụng cho các model # 96=97=104, 99=100 & 109=110.
Có bản có nhãn (theo số trong catalogue) và bản không nhãn. Mình cũng đính kèm file OpenScad dùng để dập chữ (embossing), phòng khi ai muốn chỉnh lại nhãn.
Những thay đổi mình làm để sửa các lỗi có vẻ sai trong catalogue (để khớp sách của Dana):
No. 103: {1 0 -1 0} đổi thành {1 0 -1 1}
No. 138: {2 1 -3 1} đổi thành {3 -1 -2 1}
No. 145: {2 7 -9 9} đổi thành {-2 -7 9 9}
Cảm ơn rất nhiều Prof. Gervais Chapuis vì đã cho mình biết về sự tồn tại của bộ này và gửi cho mình catalogue!
Print Settings
Printer:
BIQU B1
Rafts:
Không
Supports:
Có
Resolution:
0.2mm
Infill:
10%
Filament:
3DJake PLA
xanh dương nhạt
Notes:
Một số model cần supports. Các model đã được xoay sẵn (pre-oriented) để cho chất lượng in tốt nhất.
