Dana Crystal Models - cubic (mẫu tinh thể hệ lập phương) 1

117 hình

Bộ sưu tập nhiều file Giáo Dục

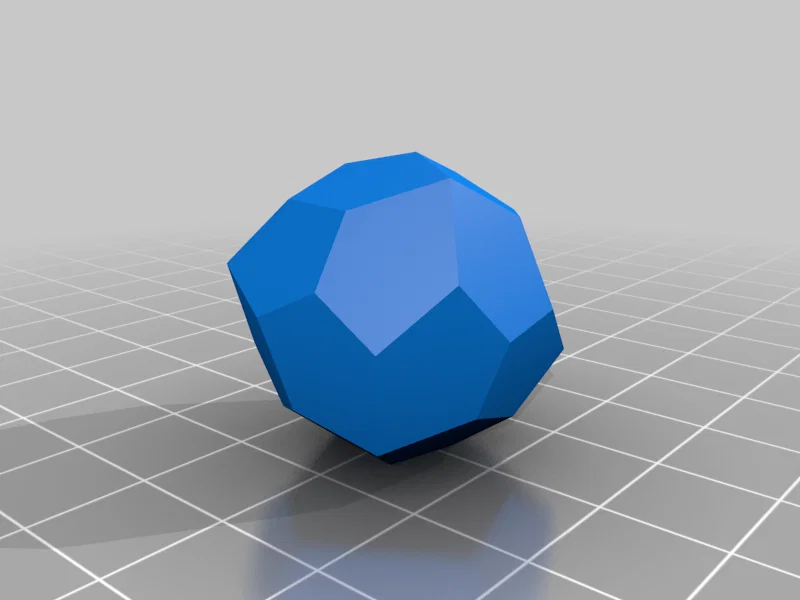

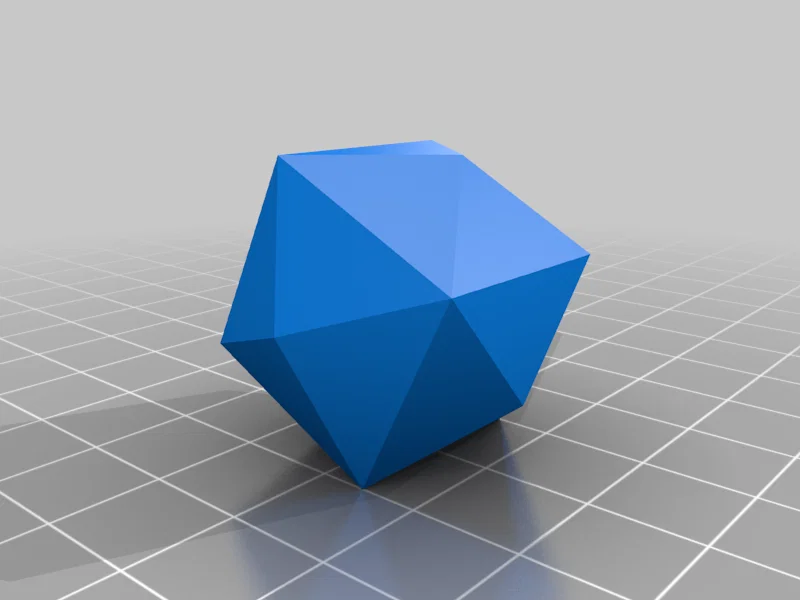

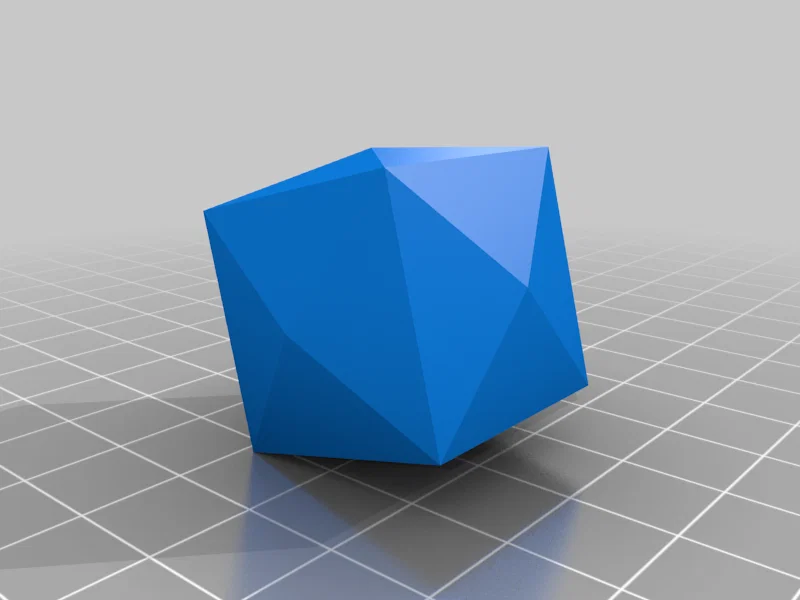

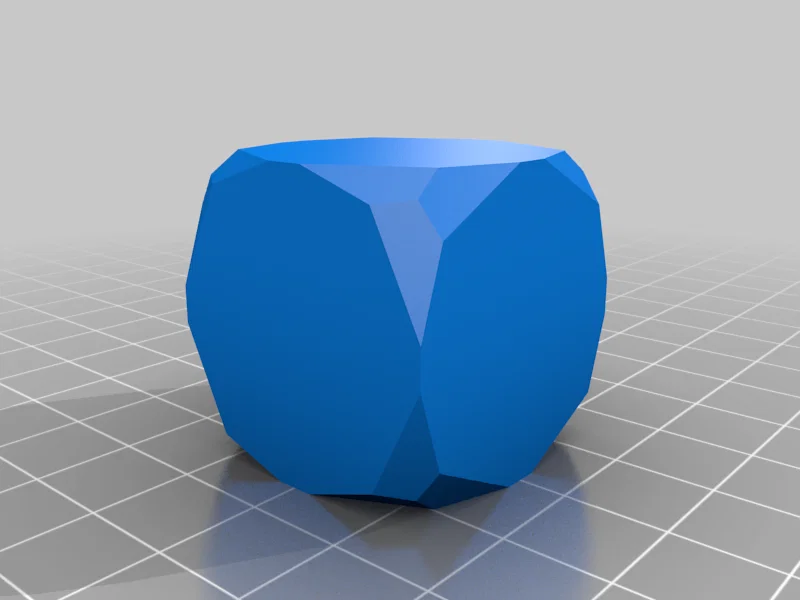

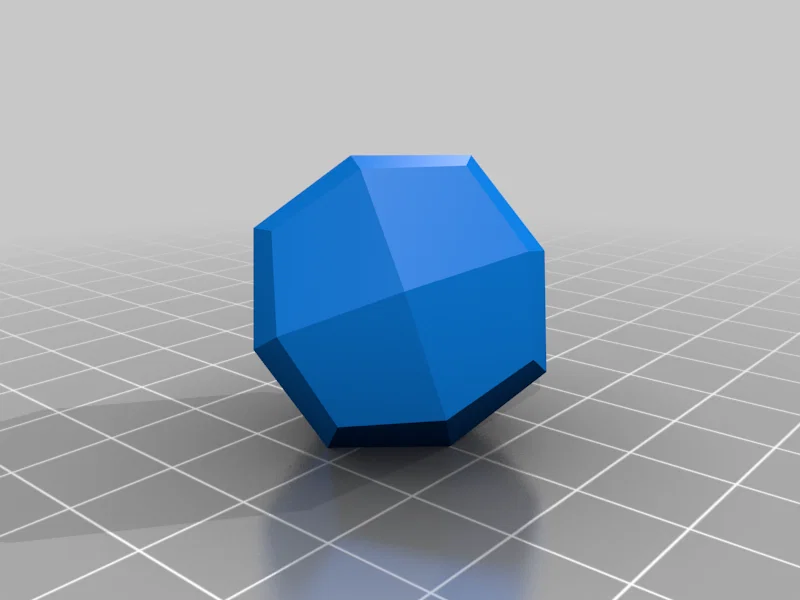

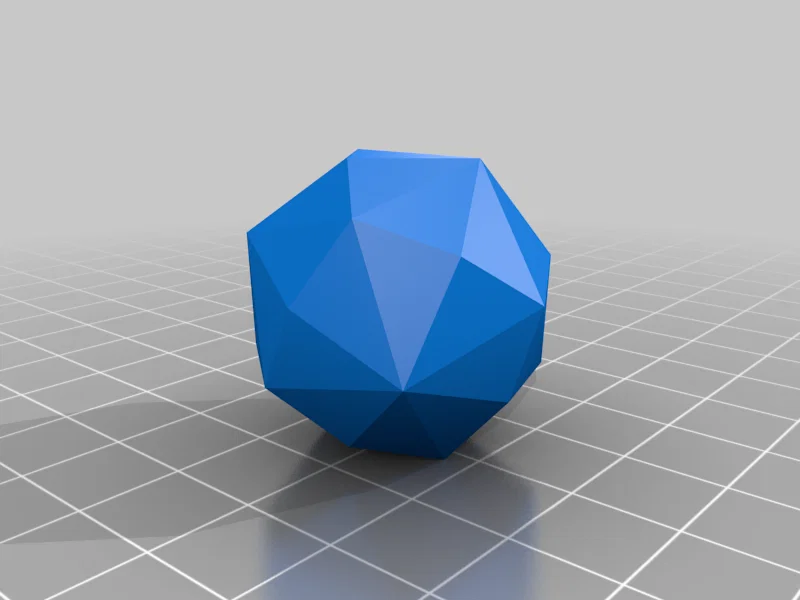

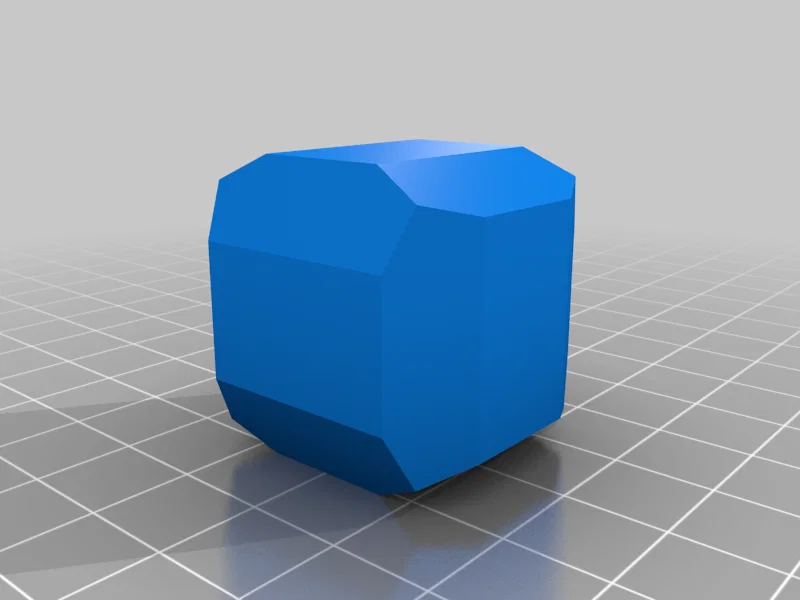

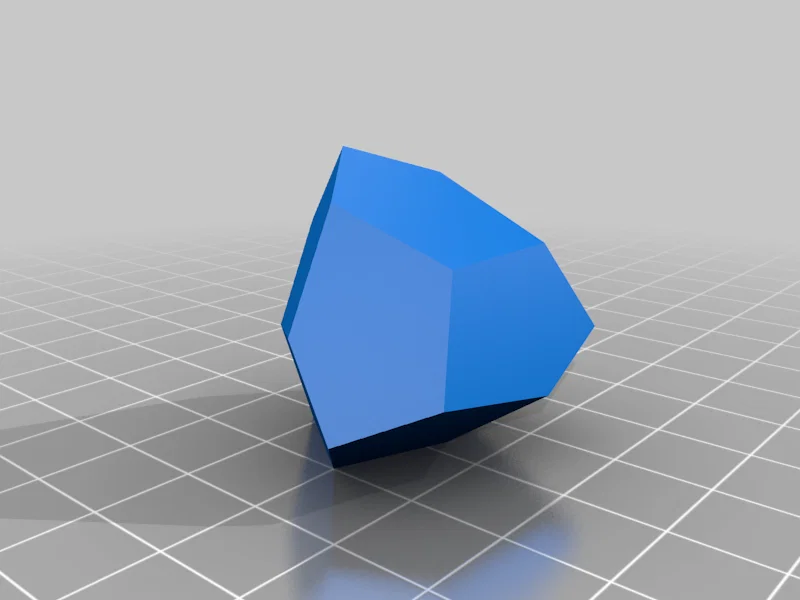

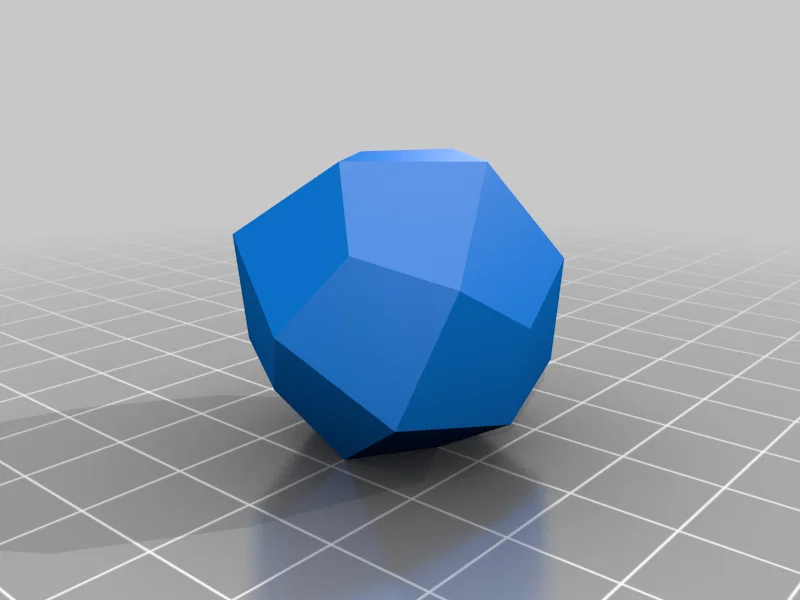

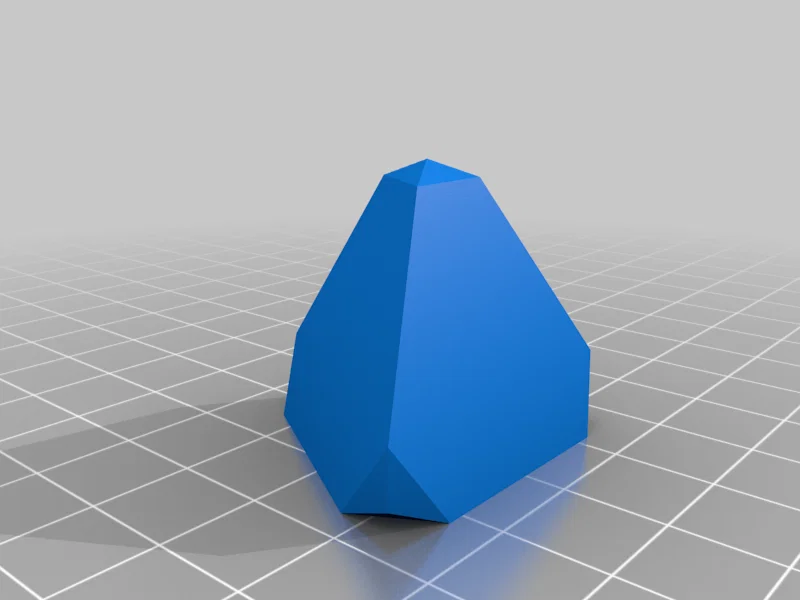

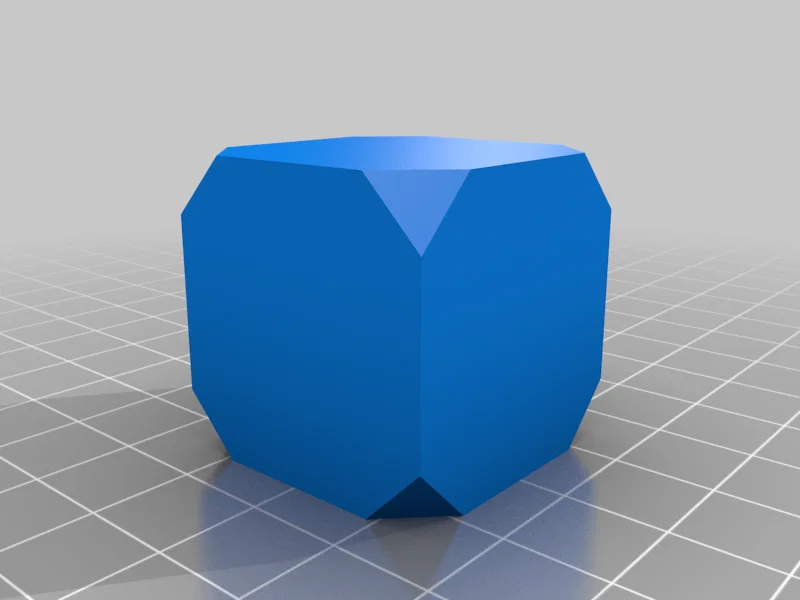

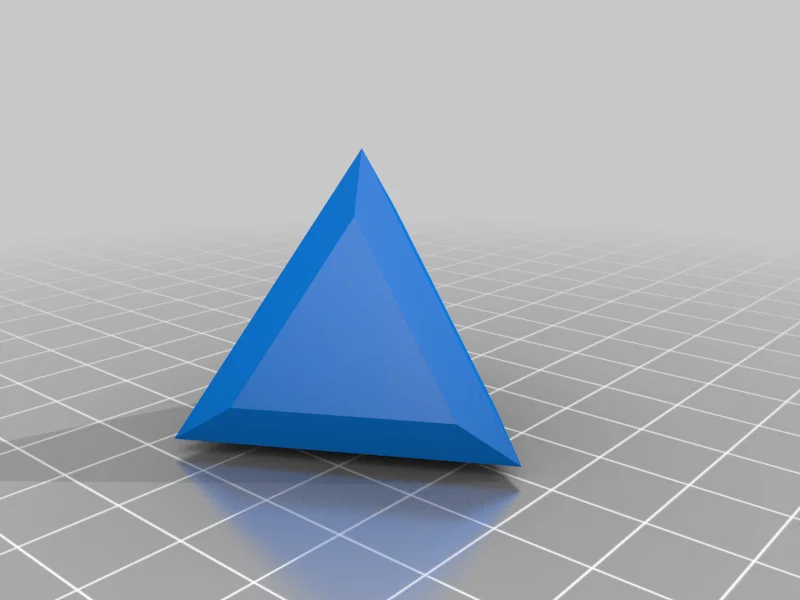

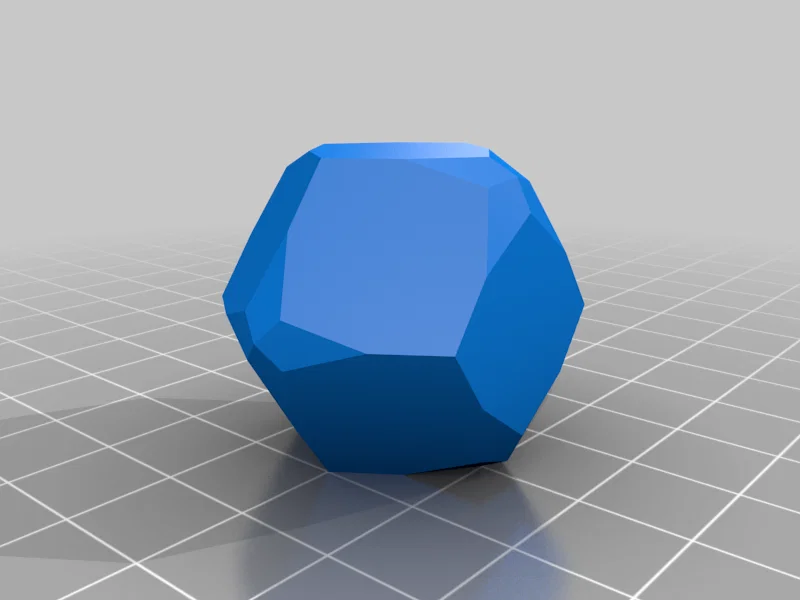

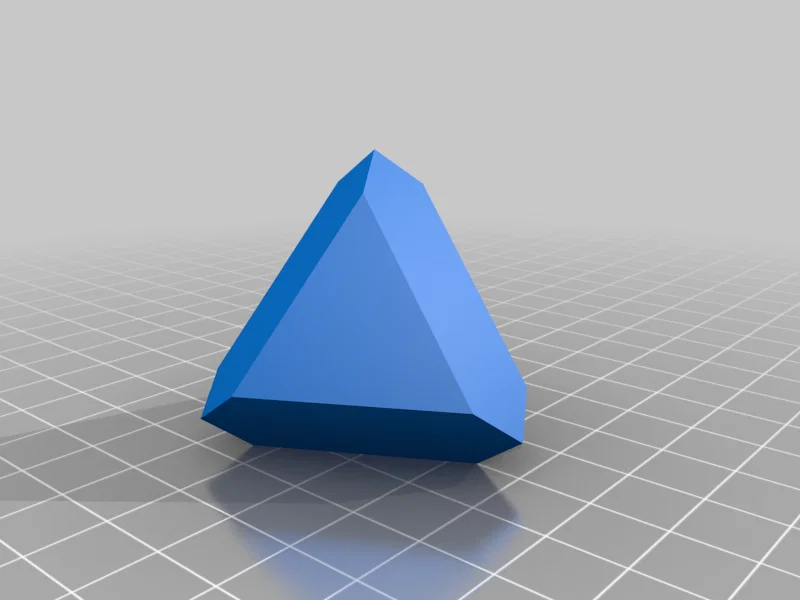

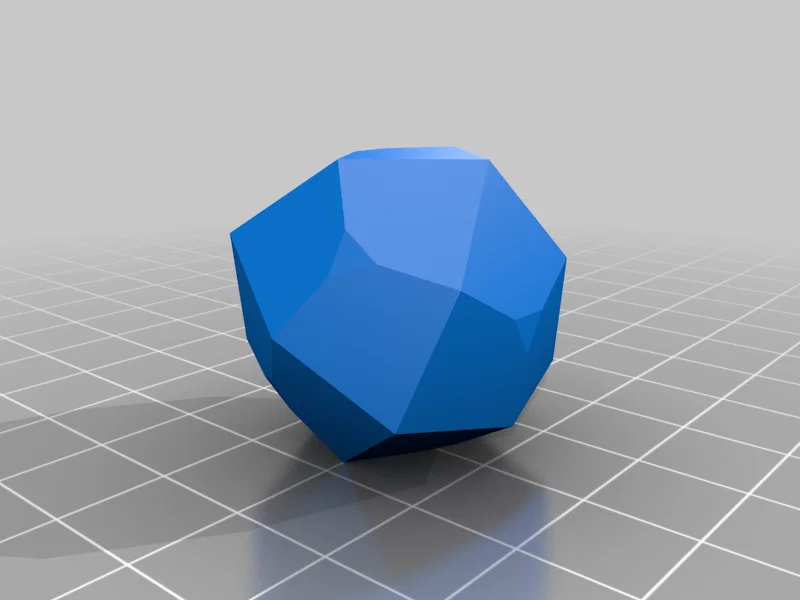

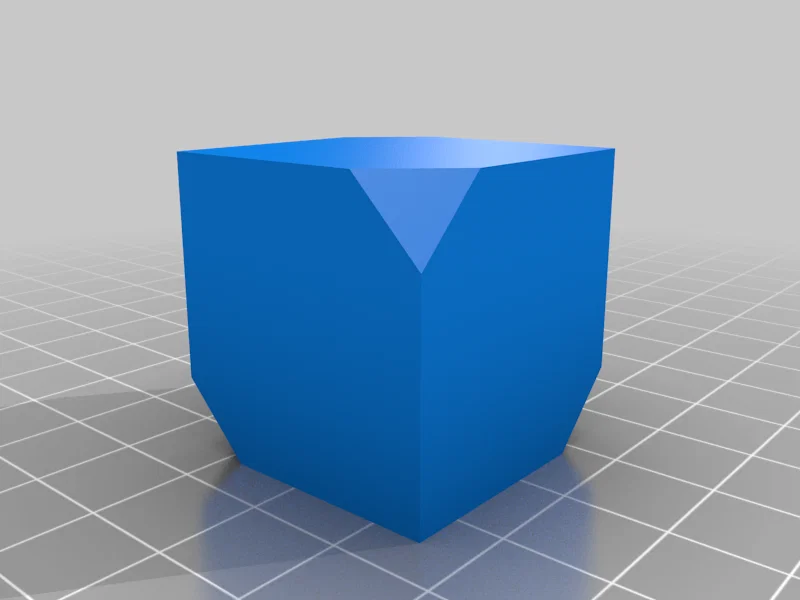

Dana Crystal Models - cubic (mẫu tinh thể hệ lập phương)

Tác giả ntdesign

Lượt tải
438
Lượt thích
41
Lượt coi
1.963

File 121 14,2 MB

  • 1_1776823634.stlSTL · 684 B
  • 2_1776823635.stlSTL · 484 B
  • 3_1776823636.stlSTL · 1,3 KB
  • 4_1776823637.stlSTL · 2,2 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#324896
Danh mục
Giáo Dục
Ngày đăng
Giấy phép
CC BY — Ghi công

Mô tả

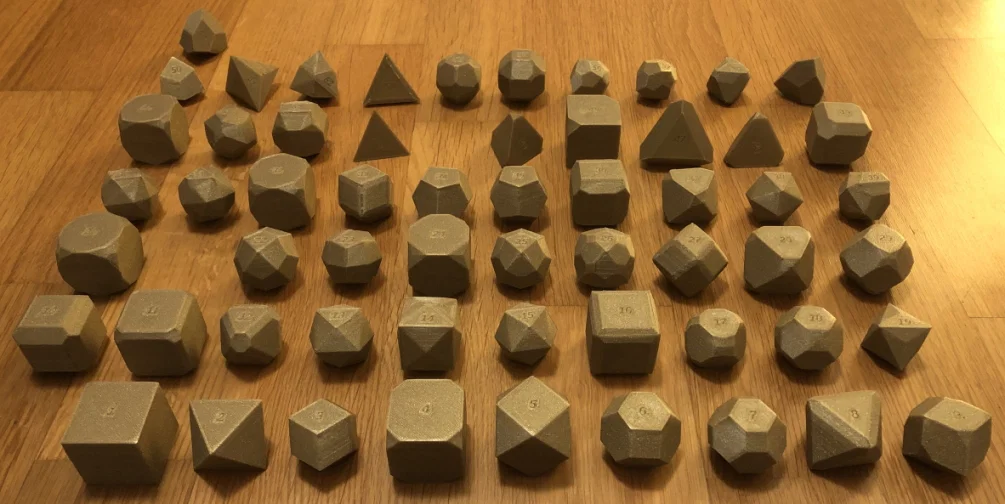

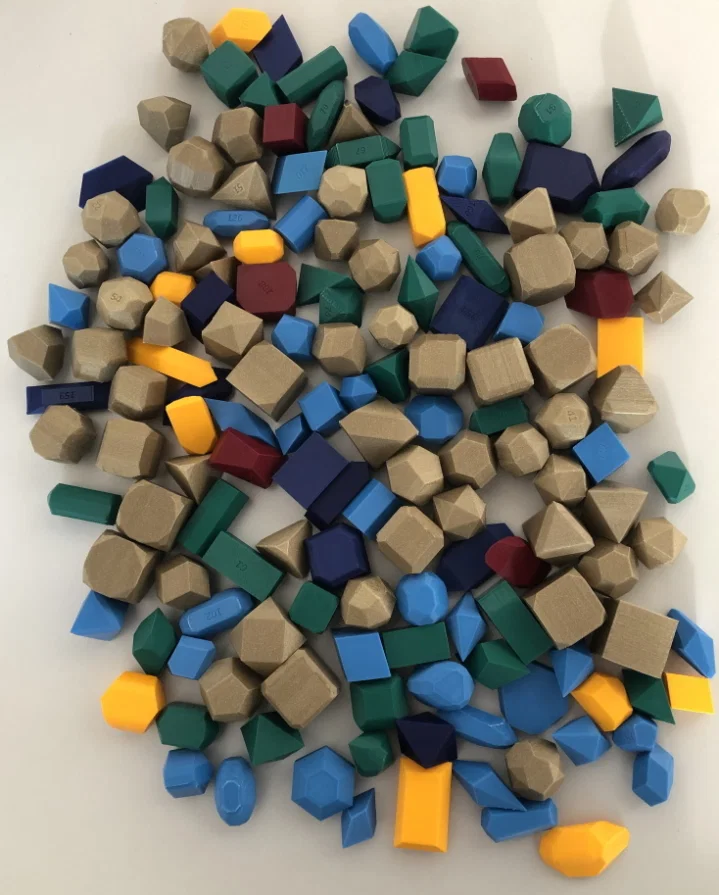

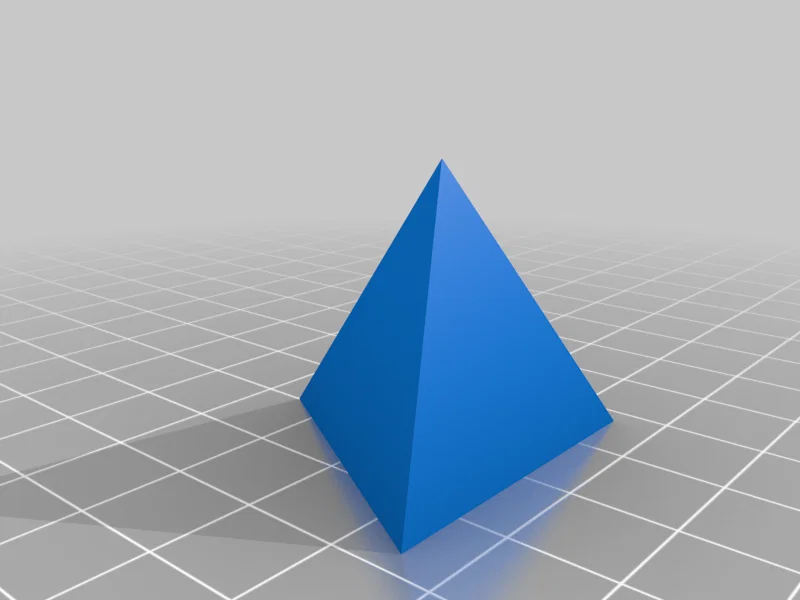

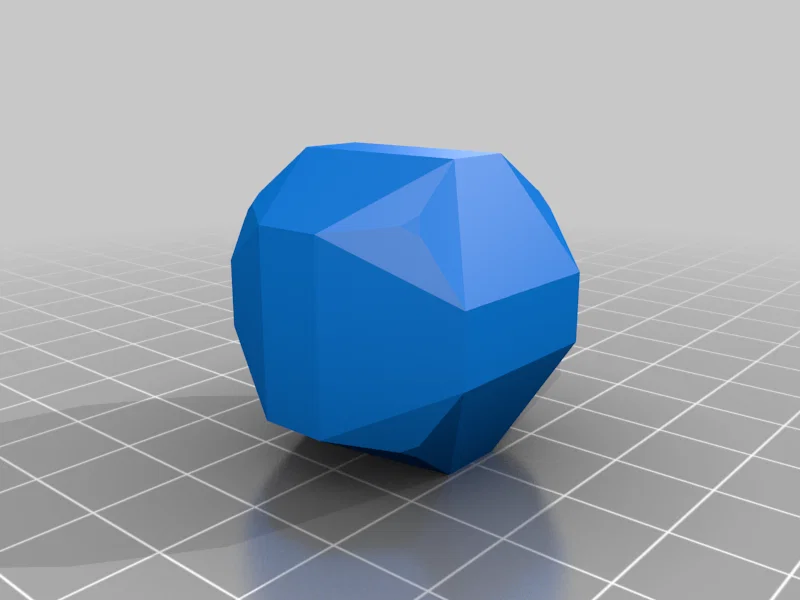

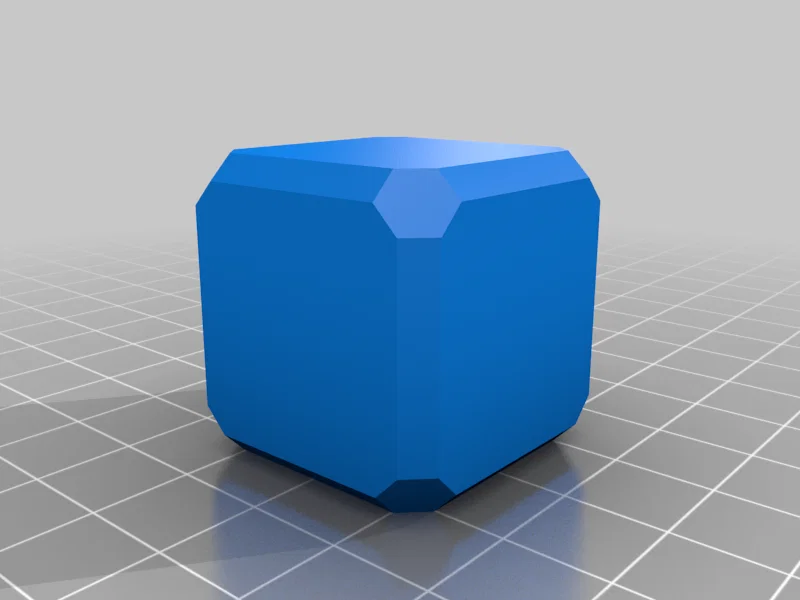

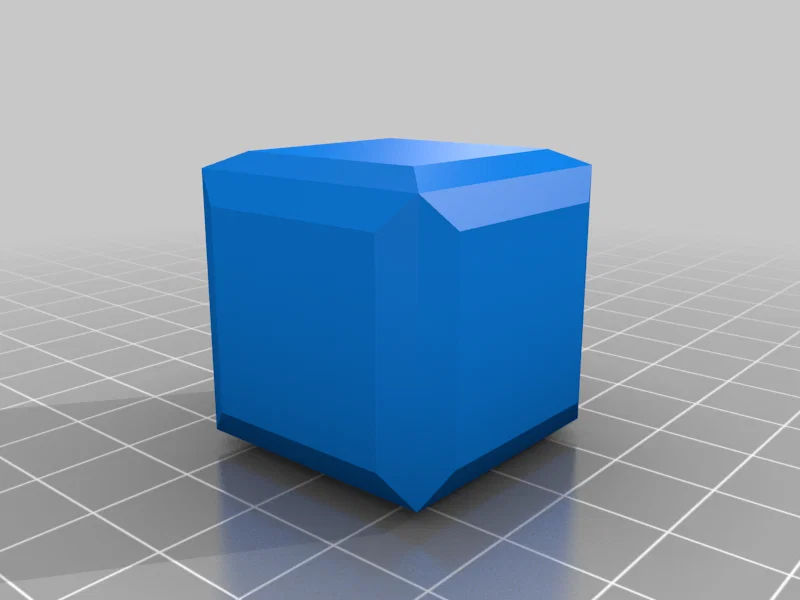

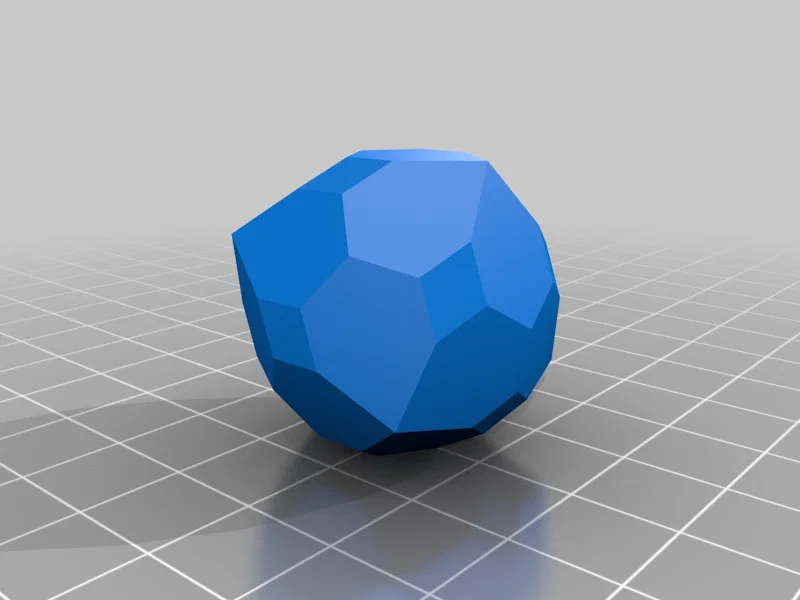

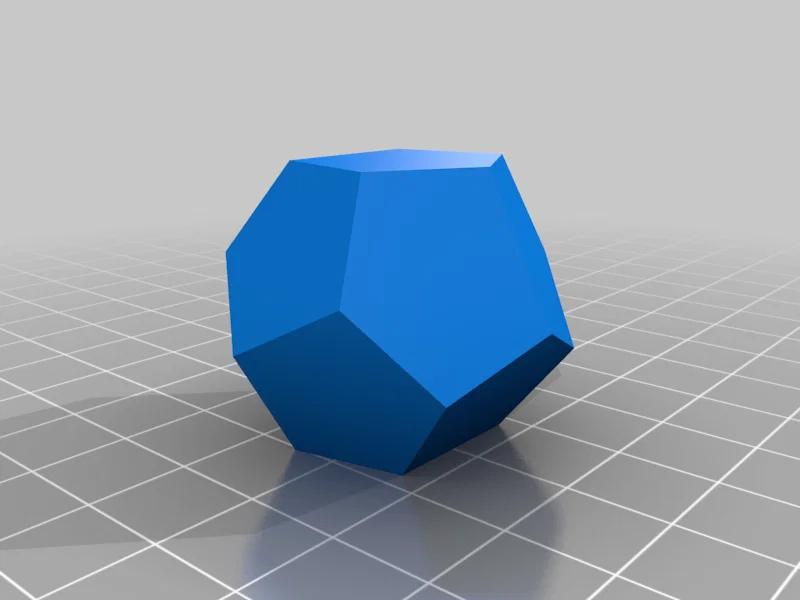

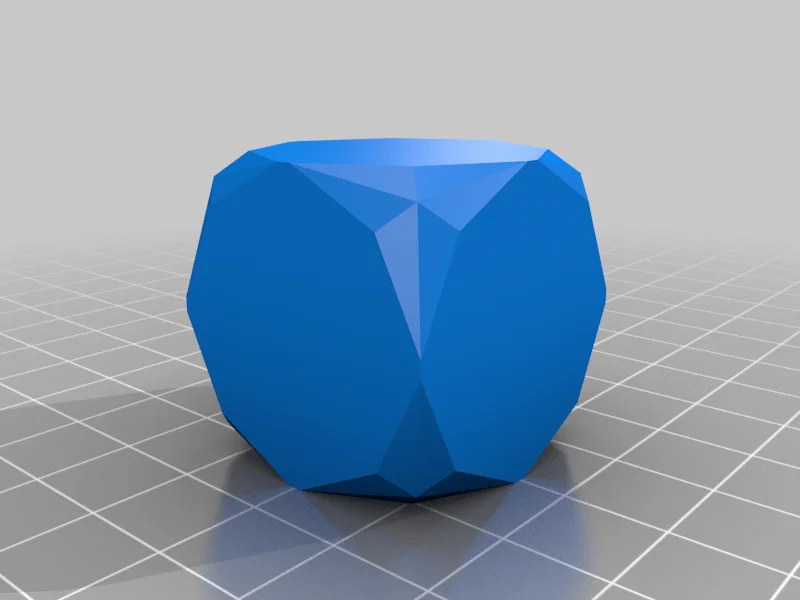

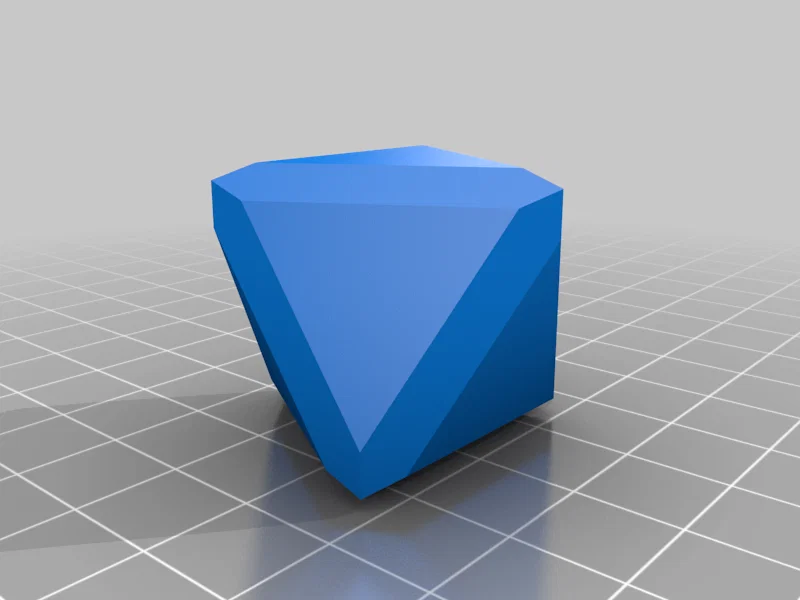

Đây là bản tái tạo của “The Dana Set of Wooden Crystal Models” vốn được sản xuất bởi Dr. Krantz Rheinisches Mineralien-Kontor (Bonn).

Mình dựng lại các mẫu dựa trên hình tham khảo trong “Dana's Textbook of Mineralogy” (https://archive.org/details/DanasTextbookOfMineralogy), với các dạng hình lấy từ catalogue ở đây (do công ty cung cấp): https://mineralogy.eu/models/Krantz/Krantz_31_3.pdf

Khi một mẫu tương ứng với một cấu trúc tinh thể, mình dùng các hằng số ô mạng (unit cell constants) đã biết. Còn các trường hợp khác thì mình ước lượng để khớp với hình trong sách của Dana. Lưu ý là mình không có bộ gốc để đối chiếu, nên có thể sẽ có vài khác biệt nhỏ. Ngoài ra tỉ lệ kích thước (scaling) là tùy ý và có thể khác hoàn toàn so với bản gốc.
Note: Một số hình có dạng giống nhau dù xét theo quan điểm tinh thể học thì chúng sẽ khác, vì các mặt của chúng liên hệ với các trục khác nhau. Mình vẫn quyết định đưa vào cho đầy đủ (chúng có trong catalogue nên mình đoán là thực sự có trong các bộ gỗ), nhưng bạn cân nhắc coi có thật sự muốn in trùng 2 lần không. Hoàn toàn có khả năng là mẫu gốc khác nhau về kích thước hoặc tỉ lệ trục, điều này thì mình không biết được. Việc này liên quan tới mẫu # 43=44.

Có phiên bản có dán nhãn (theo số catalogue) và phiên bản không nhãn. Mình cũng đính kèm file OpenScad dùng để dập chữ (embossing), phòng khi ai đó muốn chỉnh lại nhãn.

Những thay đổi mình làm để sửa các lỗi có vẻ nằm trong catalogue (để khớp với sách của Dana):

No. 54: thêm {1 -1 1} để khớp hình

Xin cảm ơn rất nhiều Prof. Gervais Chapuis vì đã cho mình biết về sự tồn tại của bộ này và gửi cho mình catalogue!

Printer:

BIQU B1

Rafts:

No

Supports:

Yes

Resolution:

0.2mm

Infill:

10%

Filament:

3DJake PLA

glitter gold

Notes:

Một số mẫu cần supports. Các mẫu đã được xoay sẵn để cho chất lượng in tốt nhất.

Category: Learning

Coi thêm Ẩn bớt

Thông số in

Định dạng
scadstl
Số file mô hình
121
Tổng dung lượng
14,2 MB
File lớn nhất
417,3 KB
