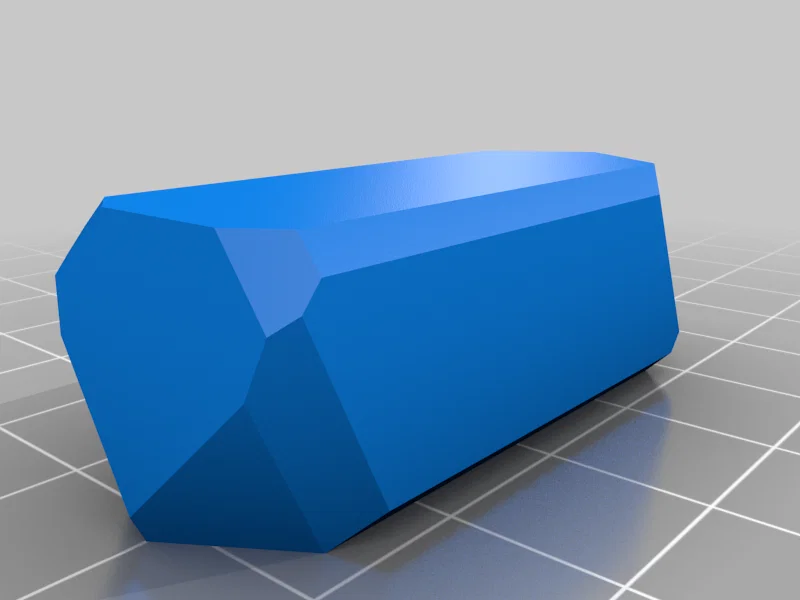

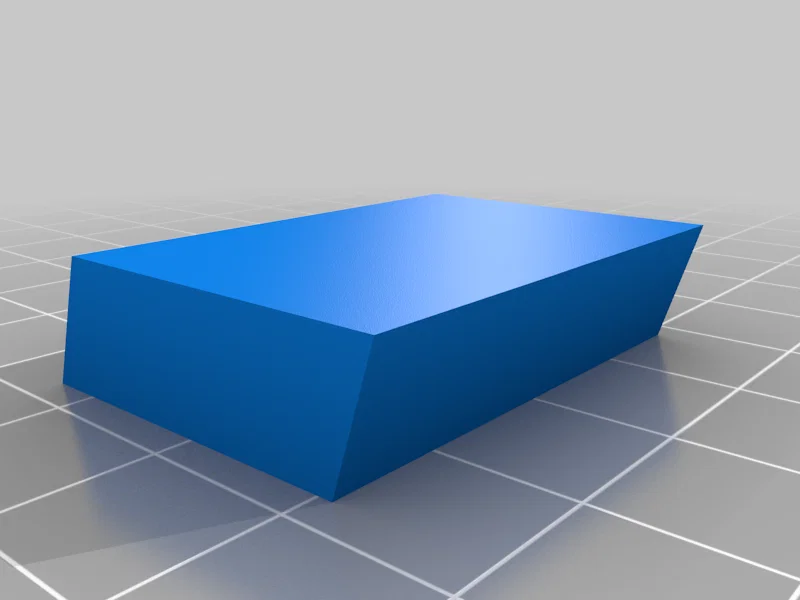

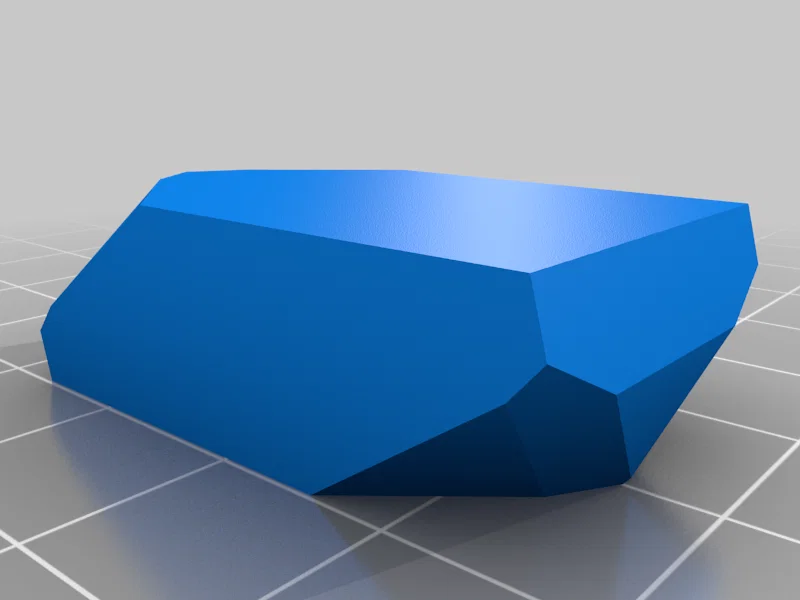

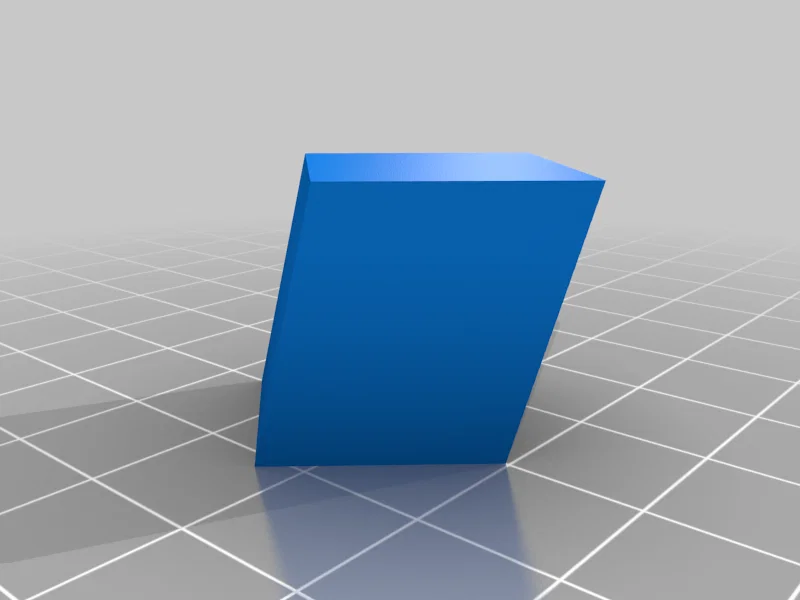

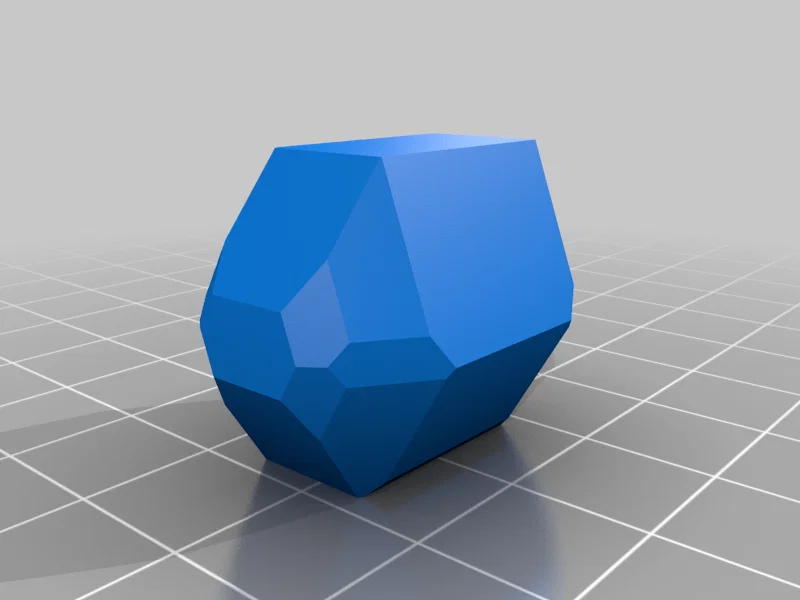

Dana Crystal Models - monoclinic

Tác giả ntdesign

Lượt tải
311
Lượt thích
33
Lượt coi
1.236

File 33 1,7 MB

  • 170_1776823400.stlSTL · 684 B
  • 171_1776823401.stlSTL · 684 B
  • 172_1776823402.stlSTL · 684 B
  • 173_1776823403.stlSTL · 684 B

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#324886
Danh mục
Giáo Dục
Ngày đăng
Giấy phép
CC BY — Ghi công

Mô tả

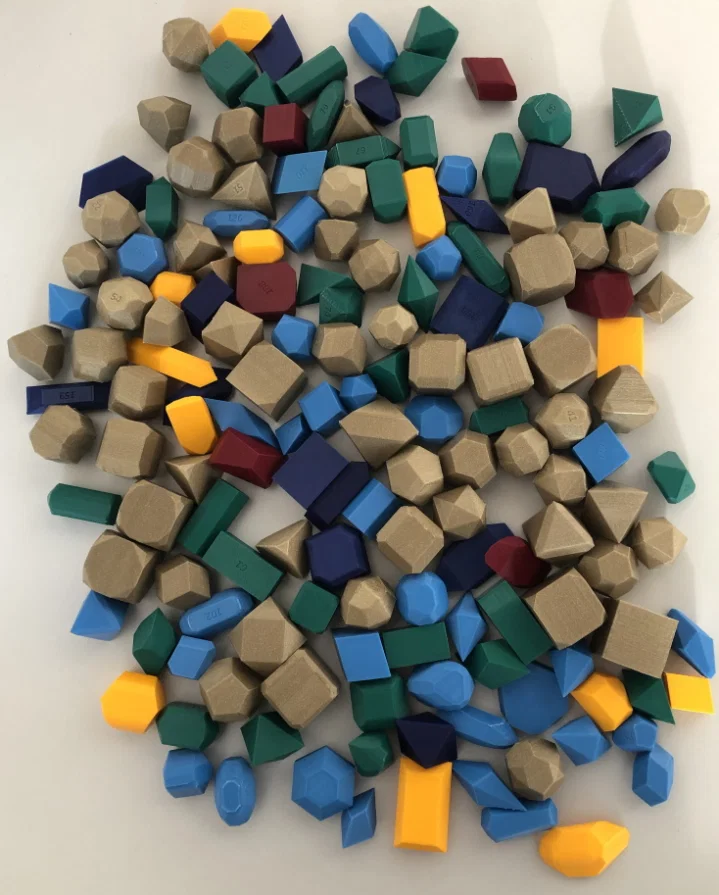

Đây là bản tái tạo của “The Dana Set of Wooden Crystal Models”, ban đầu được sản xuất bởi Dr. Krantz Rheinisches Mineralien-Kontor (Bonn).

Mình dựng lại các model dựa trên hình tham chiếu trong “Dana's Textbook of Mineralogy” (https://archive.org/details/DanasTextbookOfMineralogy), với các dạng hình (forms) lấy từ catalogue có tại đây (do công ty cung cấp): https://mineralogy.eu/models/Krantz/Krantz_31_3.pdf

Khi một model tương ứng với một cấu trúc tinh thể, mình dùng các hằng số ô cơ sở (unit cell constants) đã biết. Các trường hợp còn lại thì mình ước lượng để khớp với hình trong sách của Dana. Lưu ý là mình không có bộ gốc để đối chiếu nên có thể sẽ có khác biệt nhỏ. Ngoài ra tỉ lệ (scaling) là tuỳ ý và có thể khác hoàn toàn so với bản gốc.

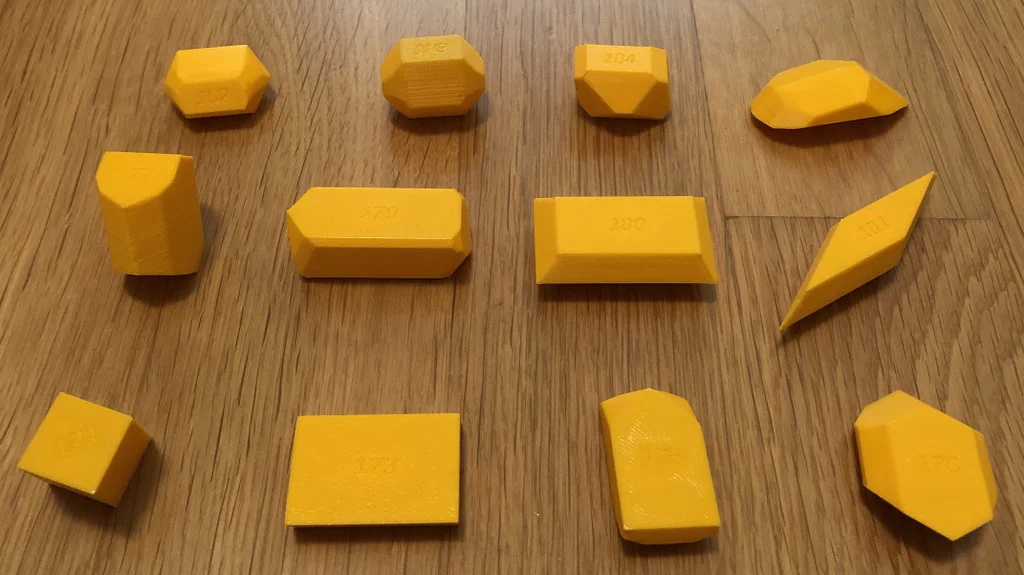

Có cả phiên bản có nhãn (theo số catalogue) và phiên bản không nhãn. Mình cũng kèm file OpenScad dùng để dập chữ (embossing), phòng khi ai muốn chỉnh lại nhãn.

Những thay đổi mình làm để sửa các lỗi có vẻ nằm trong catalogue (để khớp sách của Dana):
No. 179: {111} đổi thành {11-1}
No. 183: {301} đổi thành {-301}, thêm mặt {010} bị thiếu
No. 185: {100} đổi thành {110}, {351} đổi thành {-331}

Xin cảm ơn rất nhiều Prof. Gervais Chapuis vì đã cho mình biết về sự tồn tại của bộ này và gửi cho mình catalogue của ông ấy!

Printer:

Biqu B1

Rafts:

Không

Supports:

Có

Resolution:

0.2mm

Infill:

10%

Filament: Fillamentum PLA Melon Yellow


Notes:

Một số model cần supports. Model đã được xoay sẵn (pre-oriented) để cho chất lượng in tốt nhất.
