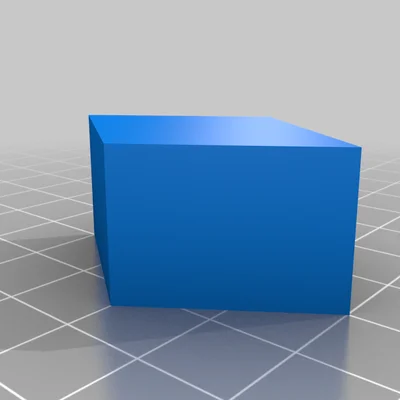

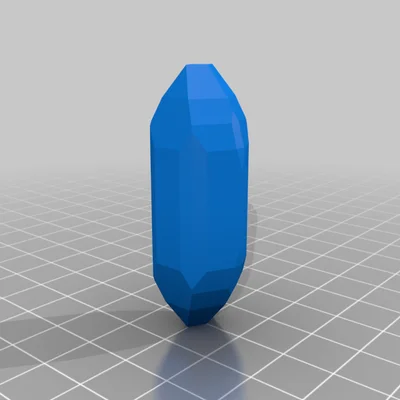

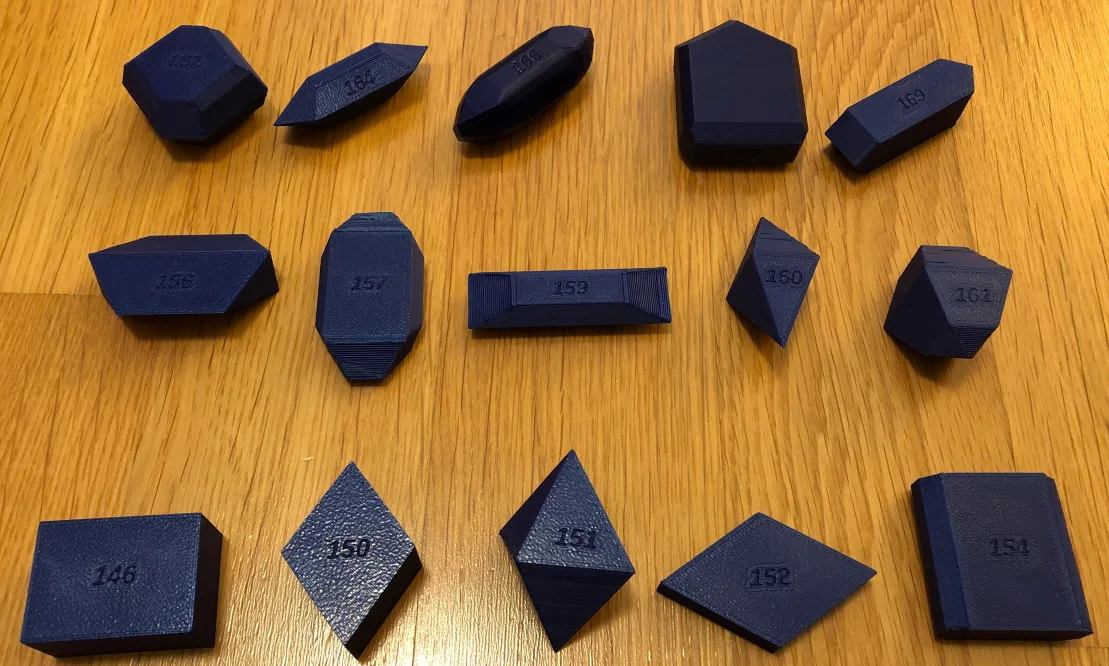

Dana Crystal Models - orthorhombic (Mô hình tinh thể)

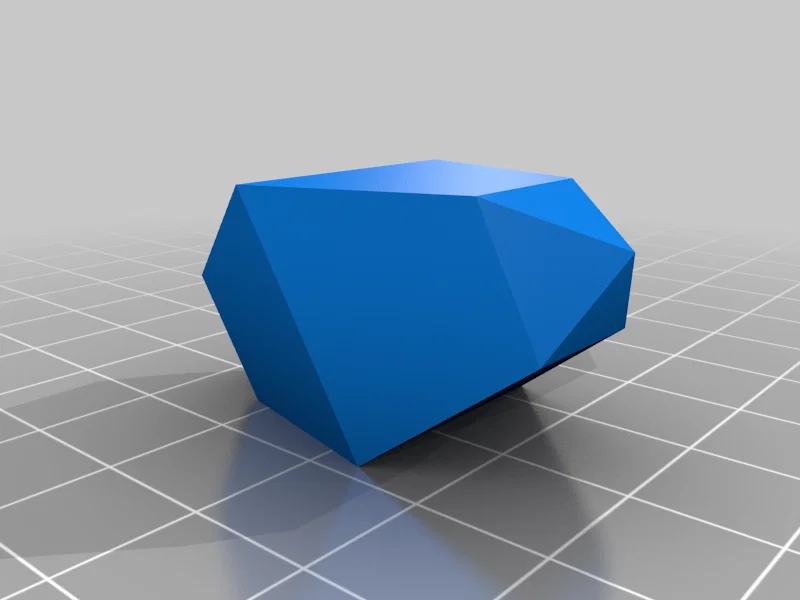

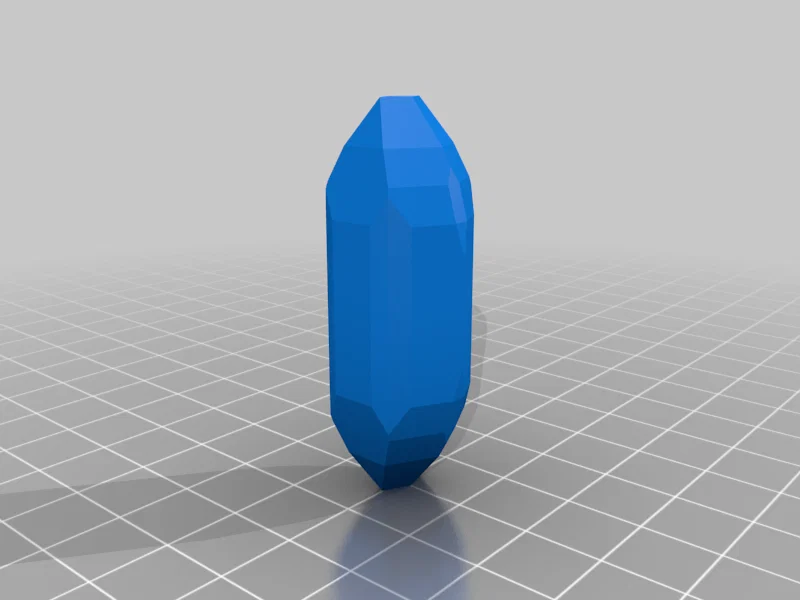

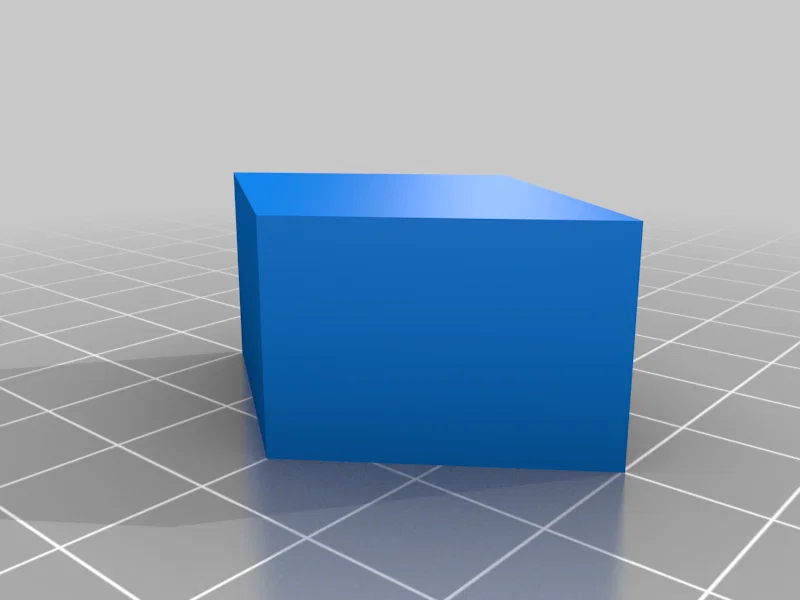

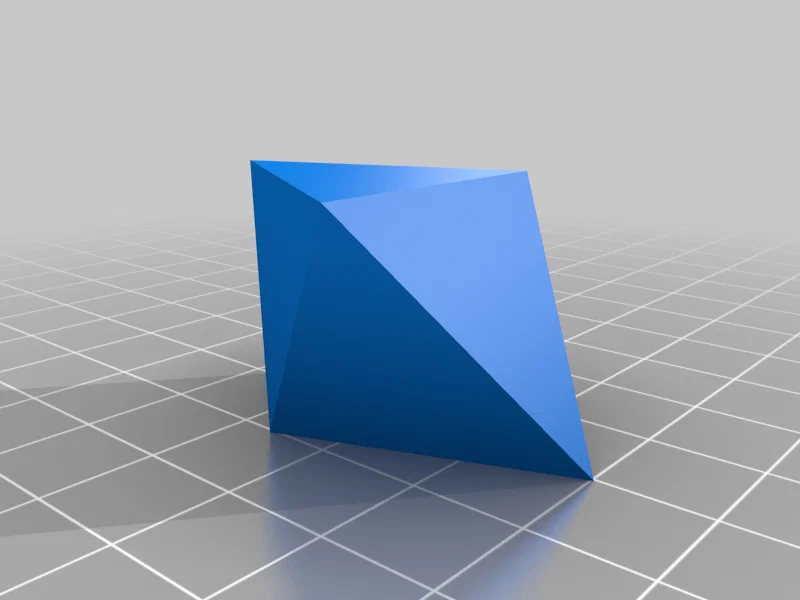

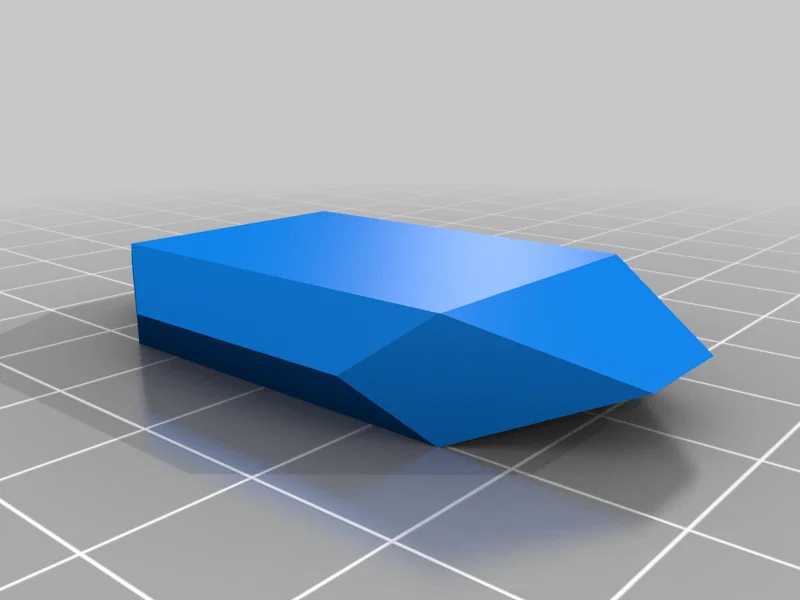

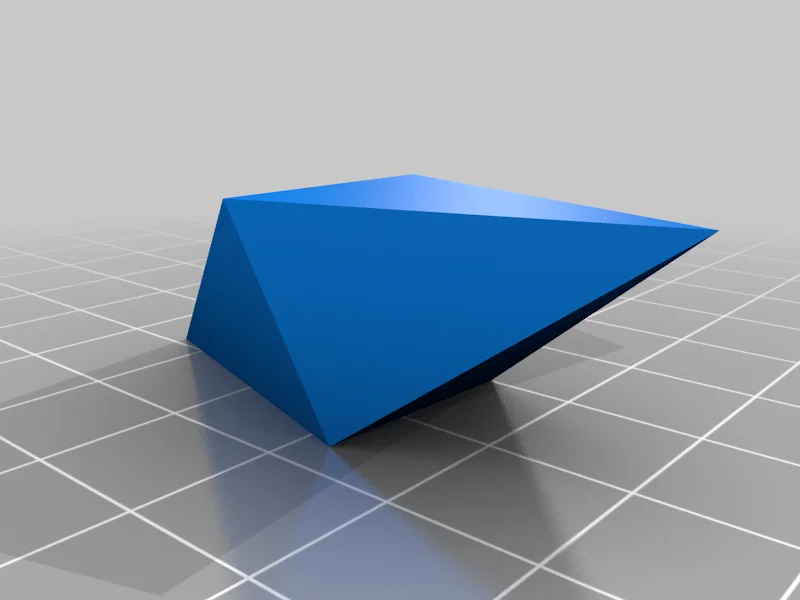

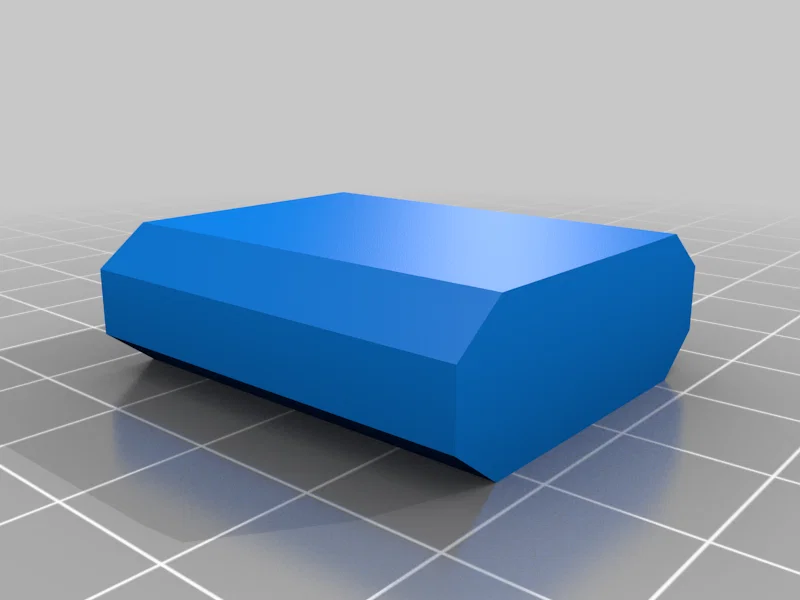

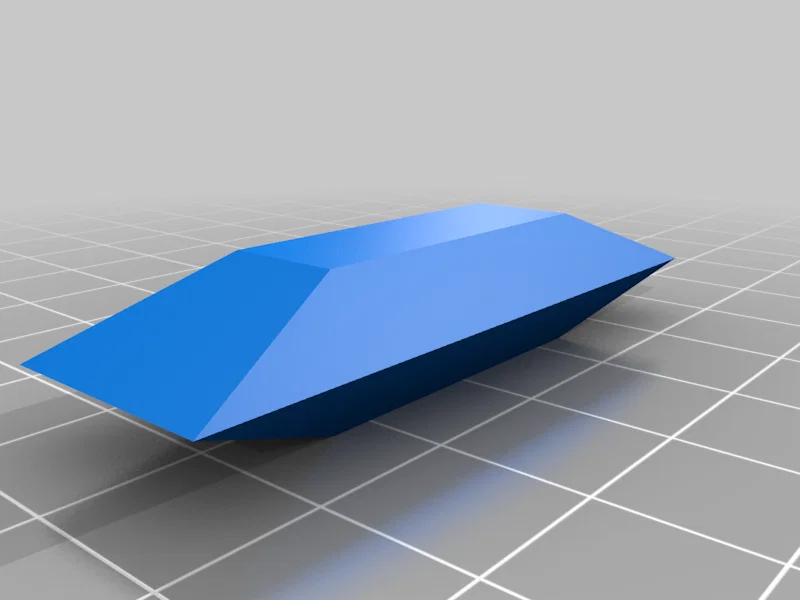

Bộ mô hình “Dana Crystal Models - orthorhombic” tái tạo từ The Dana Set of Wooden Crystal Models. Dựng theo hình tham chiếu trong Dana’s Textbook of Mineralogy và catalogue Krantz; có bản có/không nhãn, kèm file OpenScad.
Mô tả

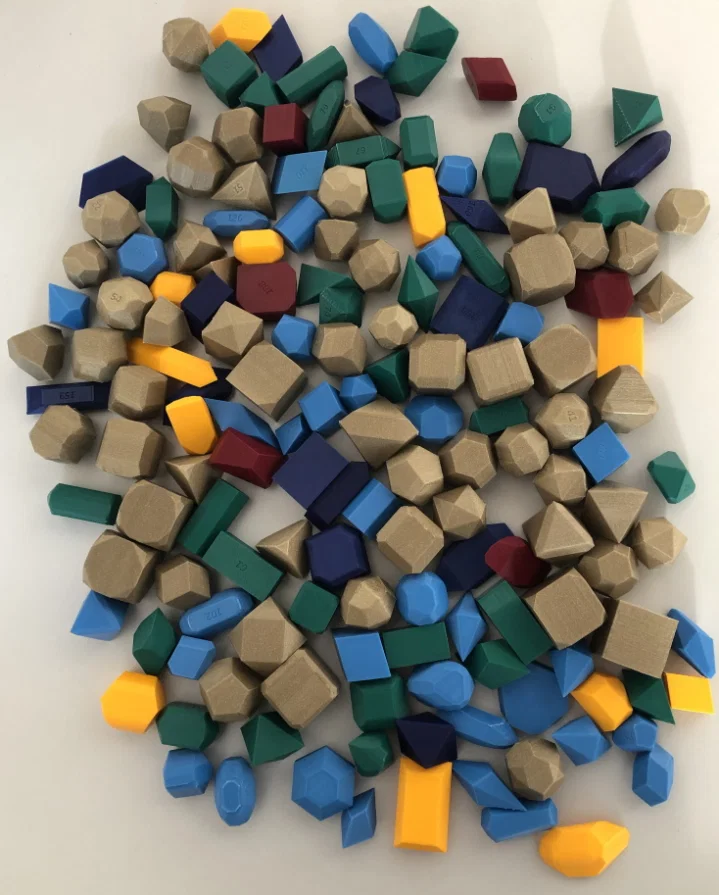

Đây là bản tái tạo của “The Dana Set of Wooden Crystal Models” vốn được sản xuất bởi Dr. Krantz Rheinisches Mineralien-Kontor (Bonn).
Mình dựng lại các mẫu dựa trên hình tham chiếu trong “Dana's Textbook of Mineralogy” (https://archive.org/details/DanasTextbookOfMineralogy), với các dạng hình (forms) lấy từ catalogue có tại đây (do công ty cung cấp): https://mineralogy.eu/models/Krantz/Krantz_31_3.pdf
Khi một mẫu tương ứng với một cấu trúc tinh thể, mình dùng các hằng số ô cơ sở (unit cell constants) đã biết. Những trường hợp còn lại thì mình ước lượng để khớp với hình trong sách của Dana. Lưu ý là mình không có bộ gốc để đối chiếu, nên có thể sẽ có khác biệt nhỏ. Ngoài ra tỉ lệ (scaling) là tuỳ ý và có thể hoàn toàn khác.

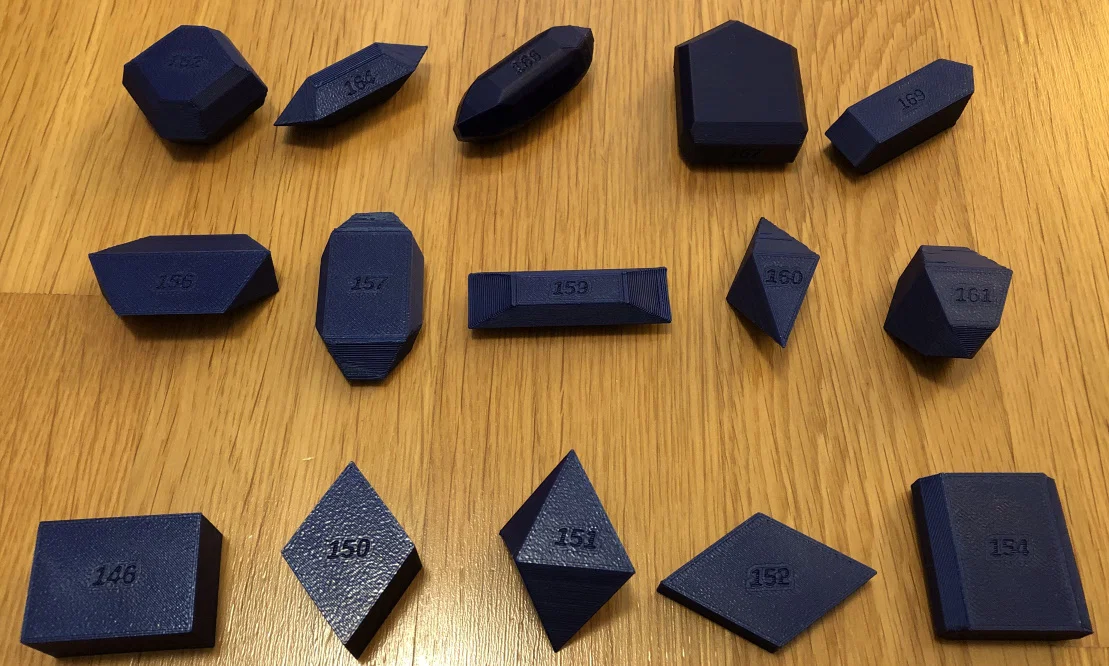

Có phiên bản có nhãn (theo số catalogue) và phiên bản không nhãn. Mình cũng đính kèm file OpenScad mình dùng để dập chữ (embossing), phòng khi ai muốn chỉnh lại nhãn.
Những thay đổi mình làm để sửa các lỗi có vẻ nằm trong catalogue (để khớp sách của Dana):
No. 157: {011} đổi thành {110} ({011} bị lặp 2 lần trong catalogue)
Cảm ơn rất nhiều Prof. Gervais Chapuis vì đã cho mình biết bộ này tồn tại và gửi catalogue cho mình!
Print Settings
Printer:
Biqu B1
Rafts:
No
Supports:
Yes
Resolution:
0.2mm
Infill:
10%
Filament: Fillamentum PLA Pearl Night Blue
Notes:
Một số mẫu cần supports. Các mẫu đã được pre-oriented để cho chất lượng in tốt nhất.
