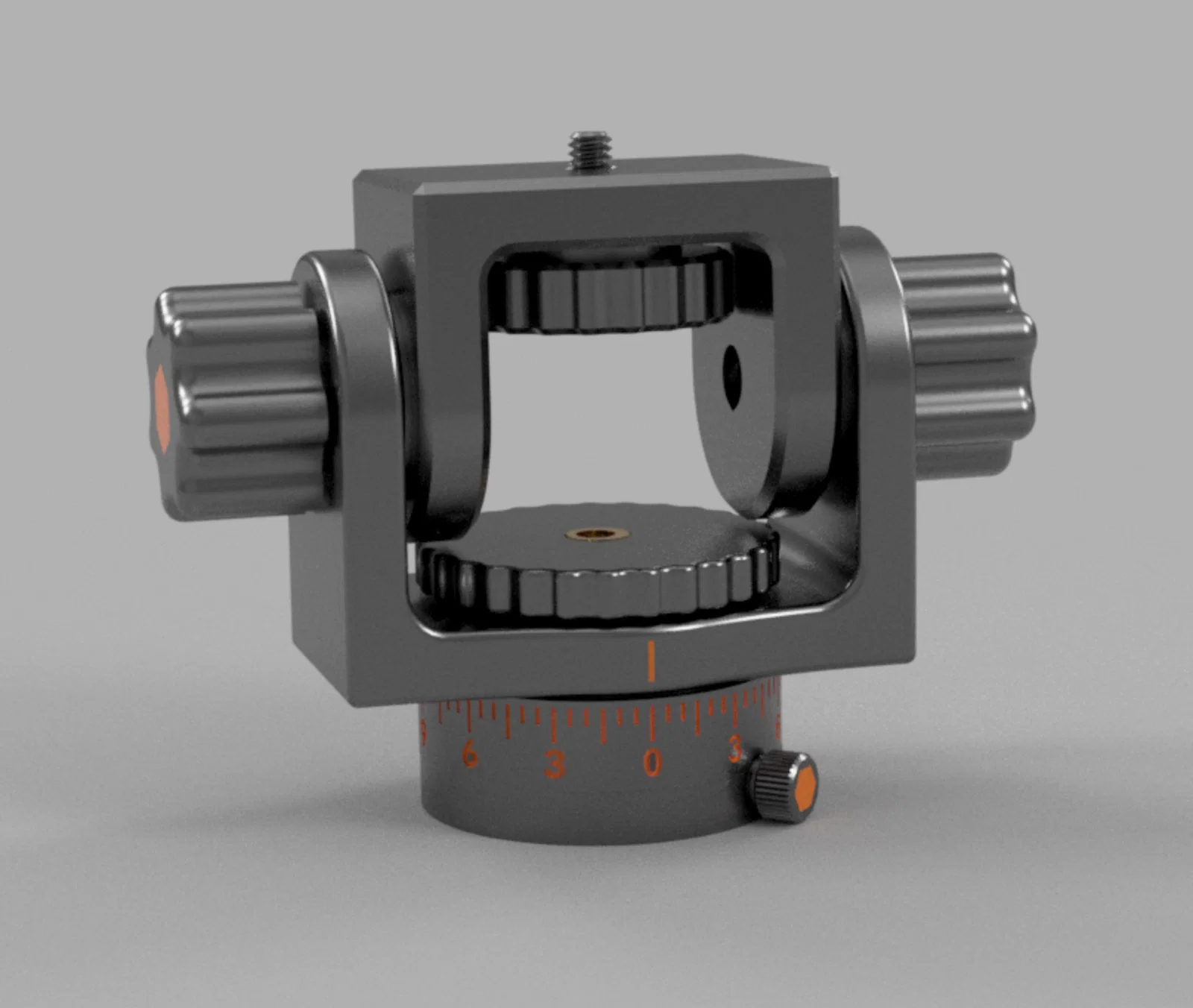

Ngàm camera Pan & Tilt (Pan & Tilt Camera Mount) cho tripod

Đây là ngàm tripod pan & tilt cho mọi loại camera dùng ren vít 1/4". Có kèm 2 adapter tripod để dùng với ren 1/4" hoặc 3/8".

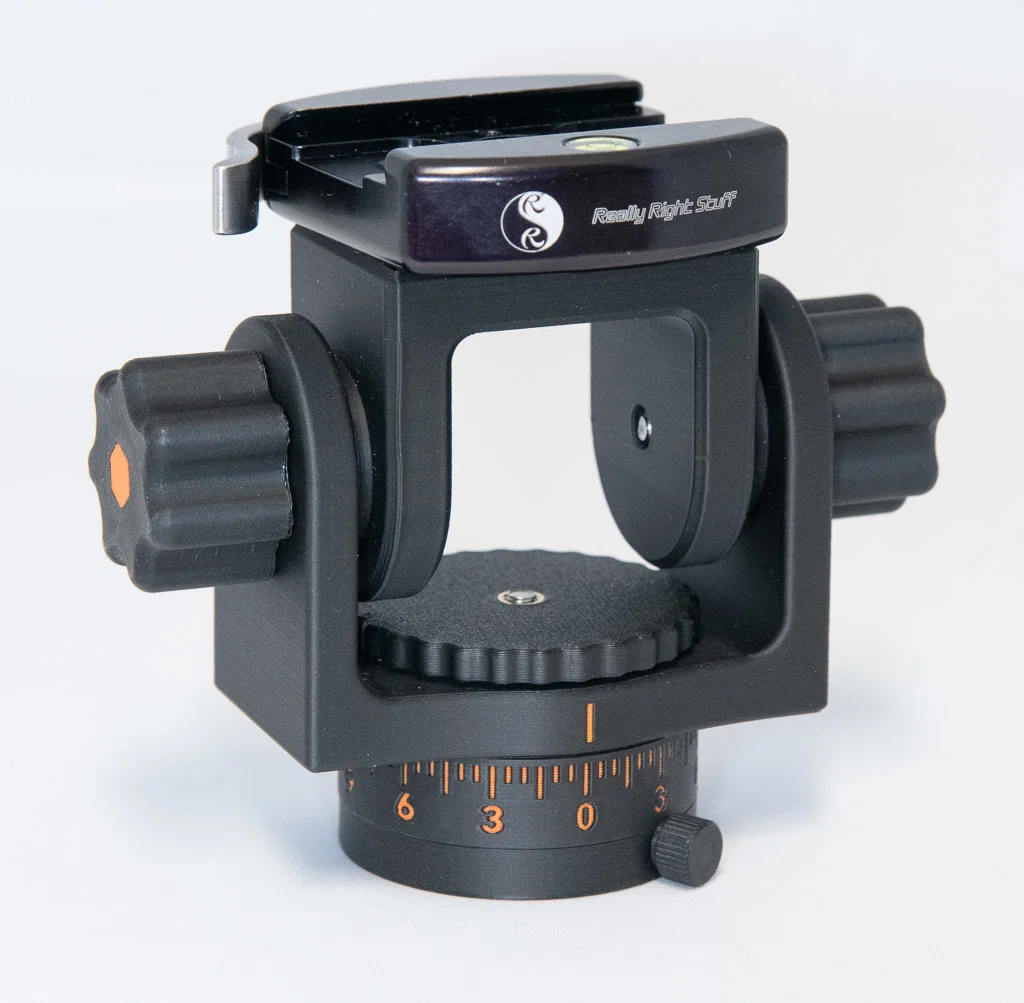

Mẫu trong hình được in bằng MMU để tô màu các vạch chia và con số trên thang đo xoay của tripod.

Printing

• Filament
  • PETG hoặc PETG CF
  • Mẫu này dùng Prusament PETG Matte Black và Prusament PETG Orange

• Perimeters
  • 6 cho Yoke và Camera Mount
  • 4 cho tất cả các phần còn lại

• Layer Height
  • .2mm

• Infill
  • 15% Gyroid hoặc Crosshatch

• Nozzle
  • .4mm

• Washer Notes - Washer được dùng làm bề mặt “bearing” trơn cho chuyển động tilt. Khuyến nghị in washer trên bề mặt thật mịn để đạt độ trơn tốt nhất.


Post Processing

• Gỡ các support tích hợp sẵn trong các núm (knobs) và Tripod Mount Center.
• Các lỗ ¼" bị làm nhỏ hơn tiêu chuẩn. Nới lại bằng mũi khoan ¼" để vừa khít với bu-lông.

Assembly

• Dùng nhiệt để ép (heat set) các brass insert sao cho phẳng mặt với bề mặt của tất cả các chi tiết

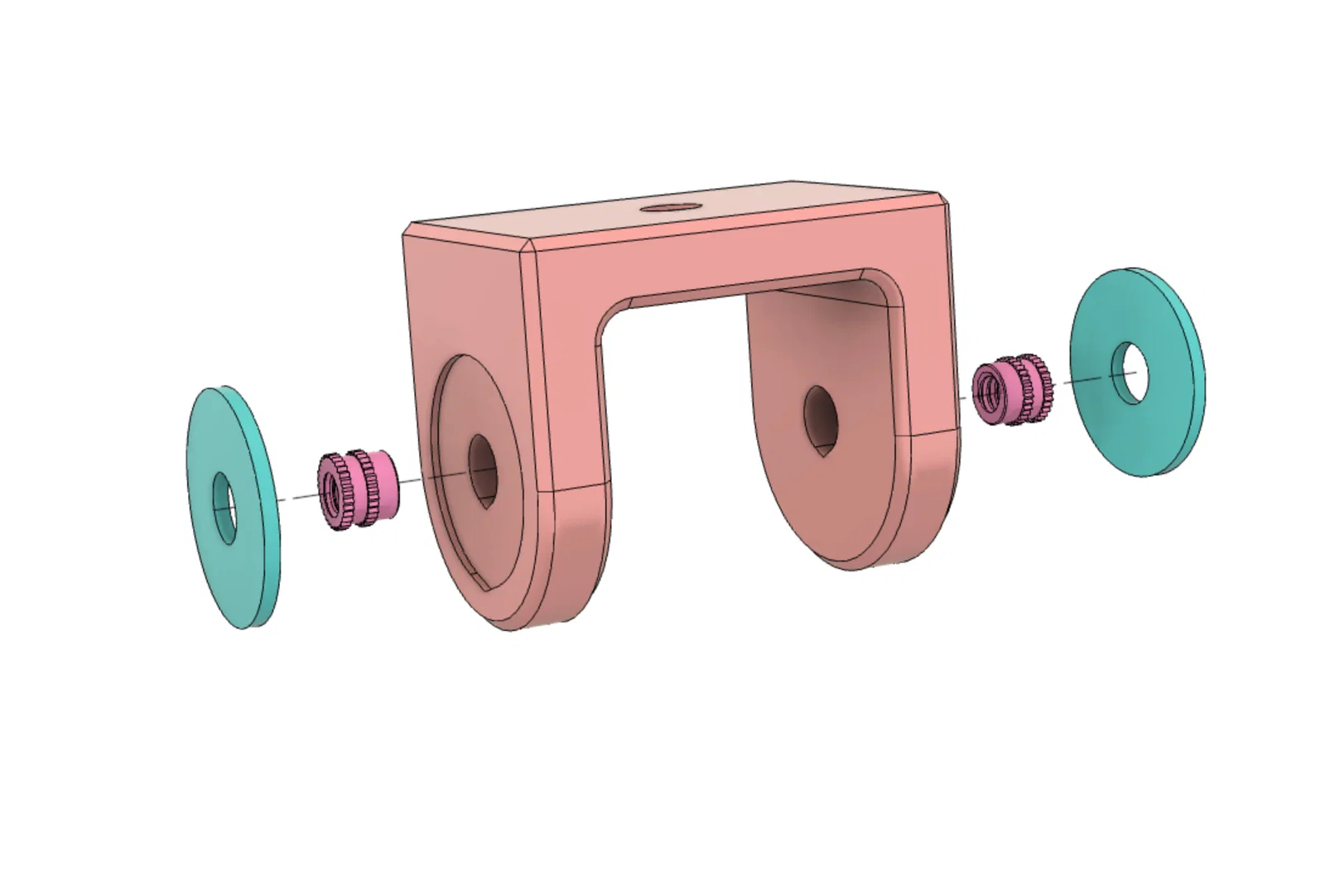

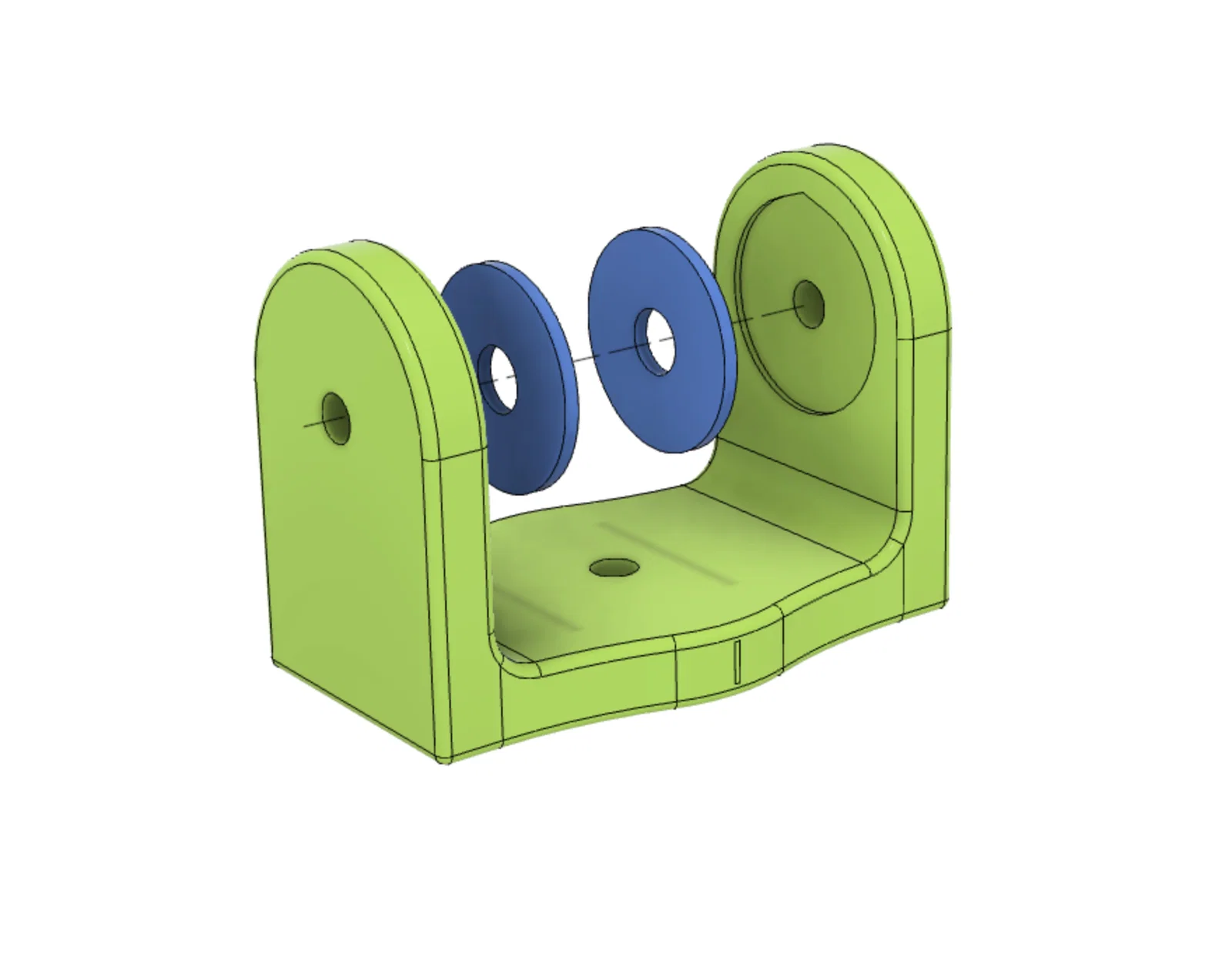

• Washers - Dùng một giọt nhỏ keo CA để dán mặt nhám của mỗi washer vào yoke và camera mounts.

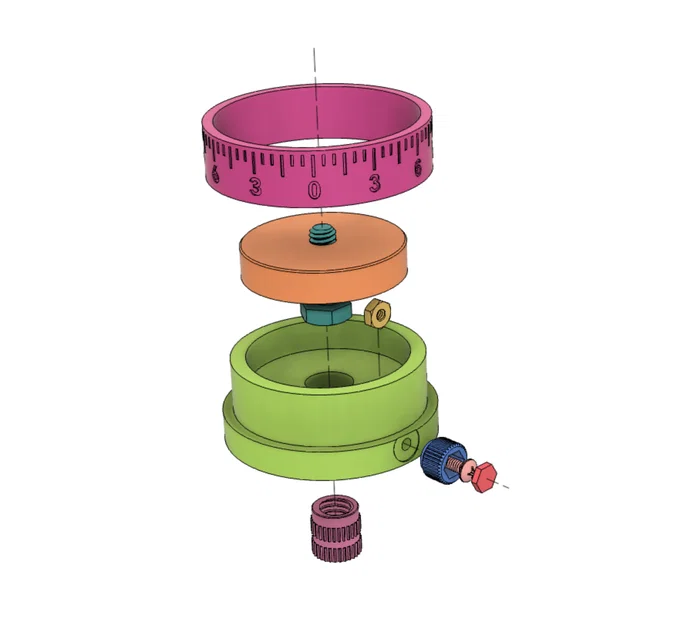

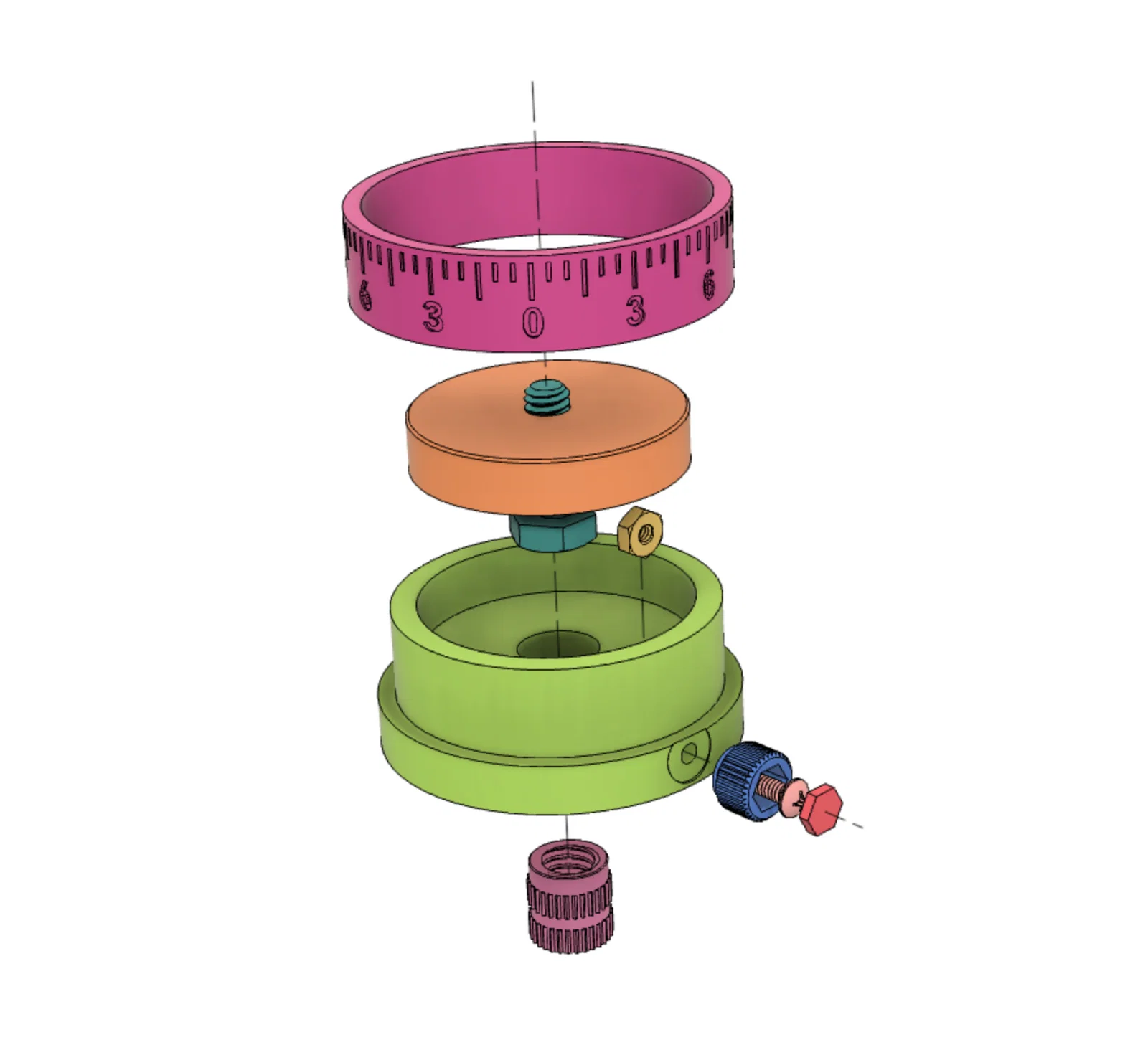

• Tripod Mount
  • Luồn bu-lông lục giác 1/4 -20 x ¾" vào Tripod Mount Center.
  • Dùng 2–3 giọt nhỏ keo CA để dán Tripod Mount Center vào Tripod Mount. Đảm bảo keo không dính vào phần ren của brass insert.

• Knobs
  • Scale Locking Knob
    • Vít đầu dù (pan head) 4-40 nên tự bắt ren chặt vào núm mà không cần keo CA. Nếu cần, có thể dùng một giọt keo CA thật nhỏ. Đảm bảo keo CA không dính vào phần ren.
    • Đóng insert vào núm sao cho đầu có vát (chamfered end) hướng xuống và mặt insert phẳng với bề mặt.

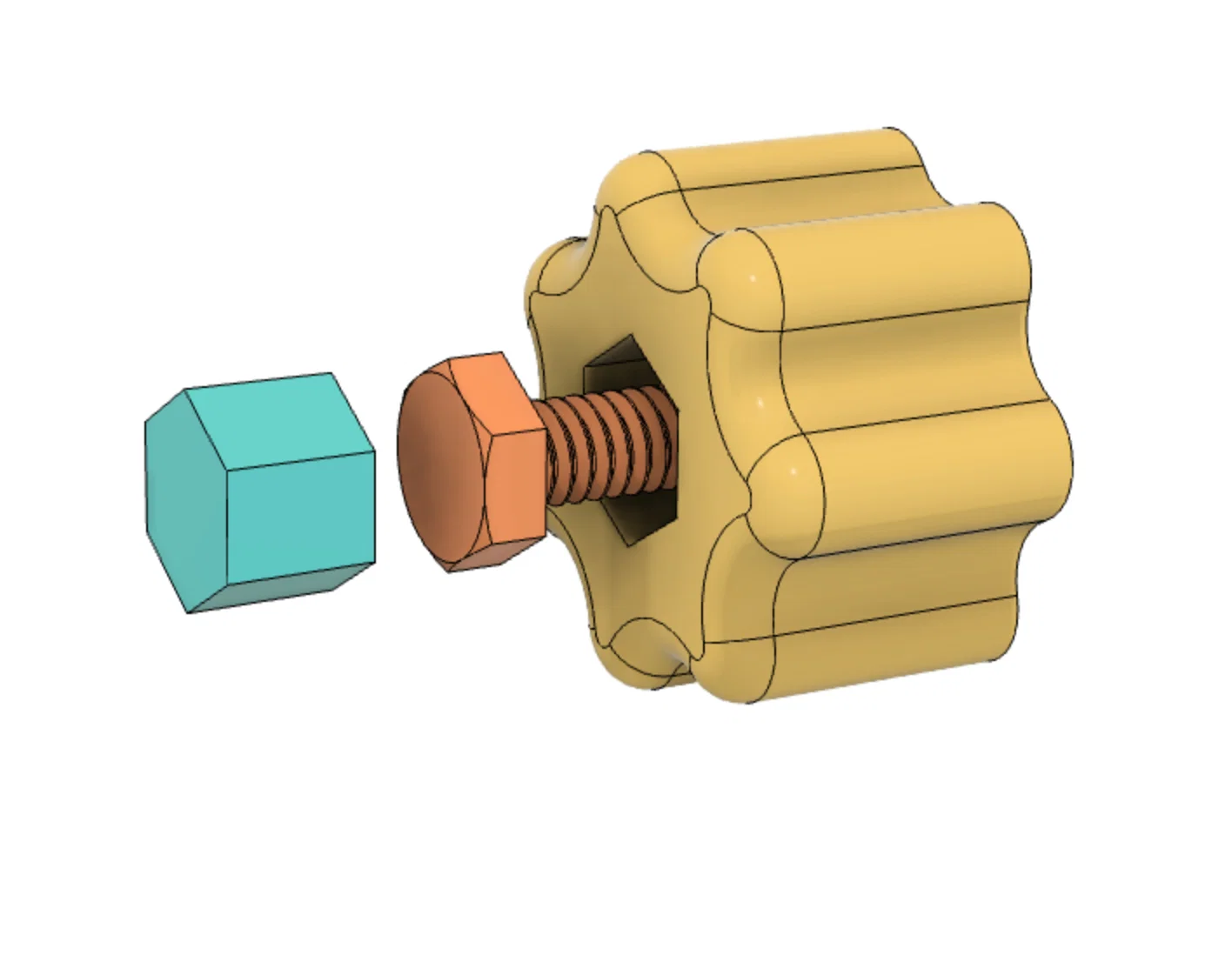

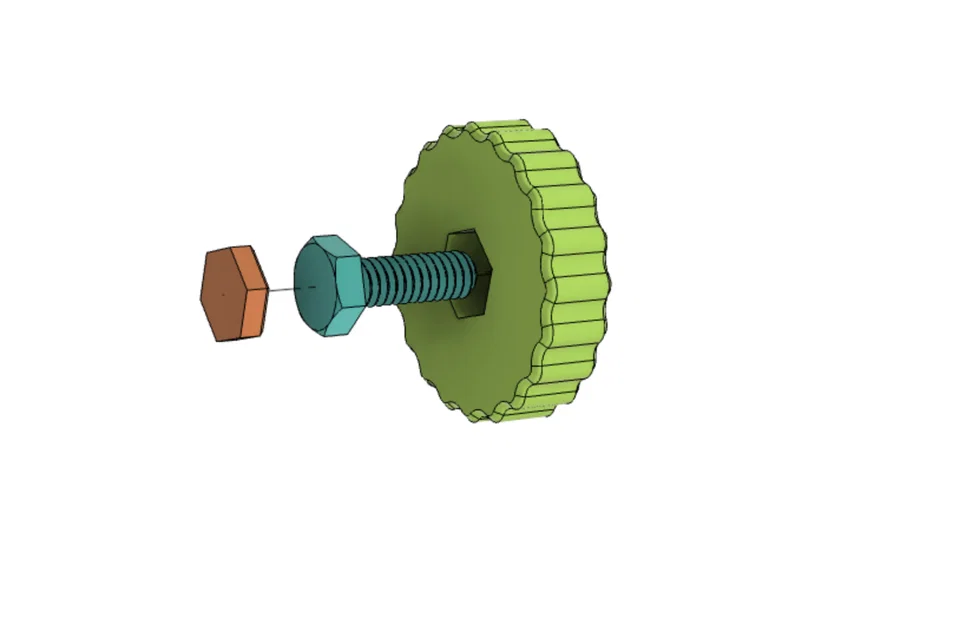

  • Tilt Knobs
    • Luồn bu-lông lục giác ¼-20 x 1"
    • Đóng insert vào các núm sao cho mặt có ký hiệu “X” hướng xuống và mặt insert phẳng với bề mặt.

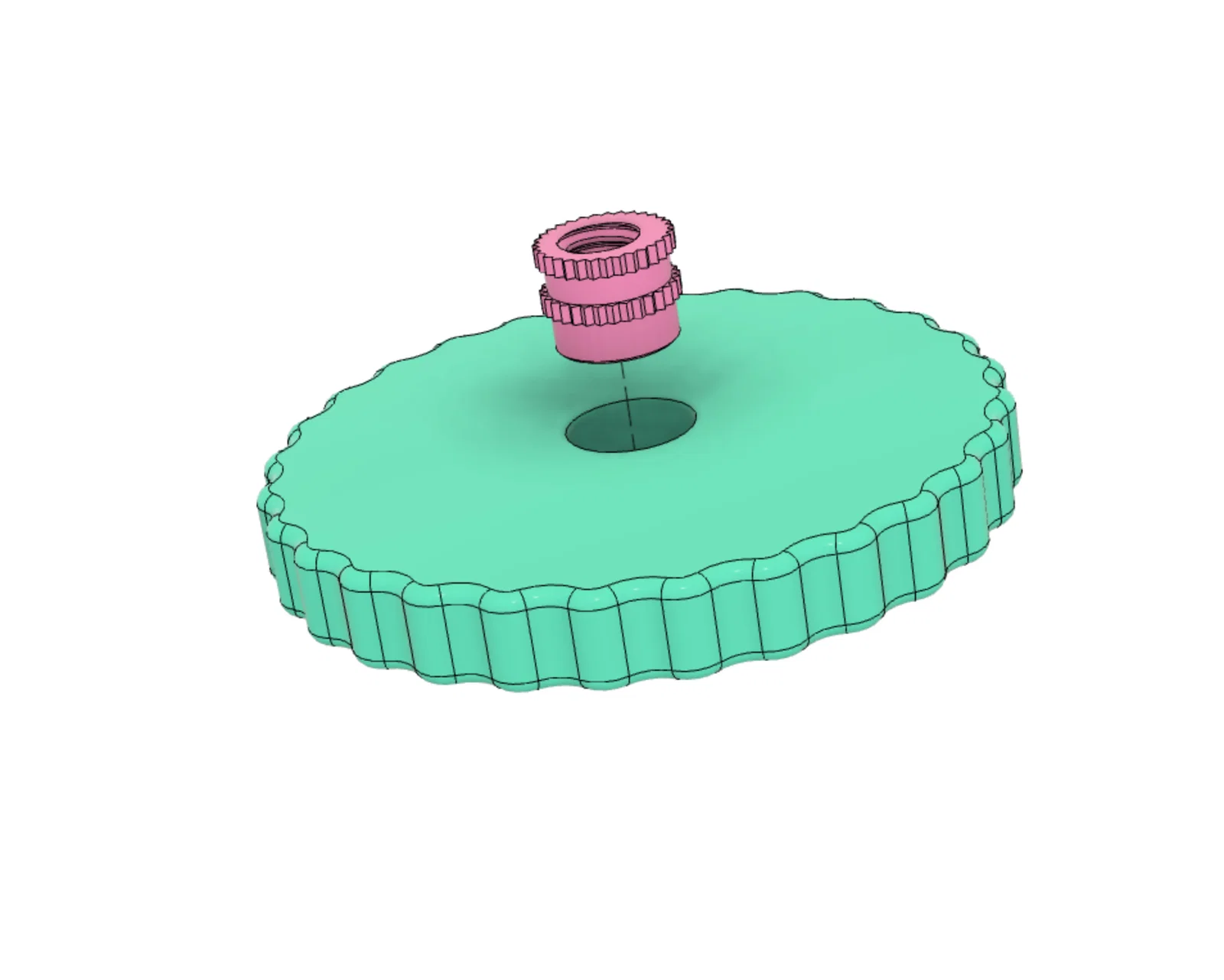

  • Camera Knob
    • Luồn bu-lông lục giác ¼-20 x ¾"
    • Đóng insert vào núm sao cho đầu có vát (chamfered end) hướng xuống và mặt insert phẳng với bề mặt.


Hardware Required

• 3/8-16 Brass Insert (x1)
  • O.D.   .5" (12.7mm)
  • Length  .5" (12.7mm)
  • Quantity 1
  • Amazon
    • 3/8-16 E-Z LOK Threaded Insert
    • https://www.amazon.com/gp/product/B08P1VVV94/

• 1/4-20 Brass Insert (x5)
  • O.D.  .375" (9.53mm)
  • Length .3" (7.65mm)
  • Amazon
    • 1/4-20 E-Z LOK Threaded Insert
    • https://www.amazon.com/gp/product/B08PVQX853/

• 1/4-20 x 1" Hex Head Bolt (x2)

• 1/4-20 x ¾" Hex Head Bolt (x2)

• 4-40 x ½" Pan Head Screw (x1)

• 4/40 Hex Nut (x1)
