Hộp đựng USB stick rugged & xếp chồng (USB A & USB-C)

Trước hết: Xin cảm ơn đặc biệt tới Whity vì giải pháp “rugged” của anh ấy — đây là một bản remix từ thiết kế rất hay đó.

2023.05.05 - Thêm hộp bản “wide”, tăng bề rộng bên trong từ 70mm lên 100mm để chứa được những USB stick dài hơn.

Động lực:

1. Mình có quá nhiều USB stick và muốn kiếm cách để phân loại. Mấy hộp đựng USB có sẵn không đáp ứng đúng nhu cầu và kỳ vọng của mình.
2. Mình mê hộp Peli.

Tính năng:

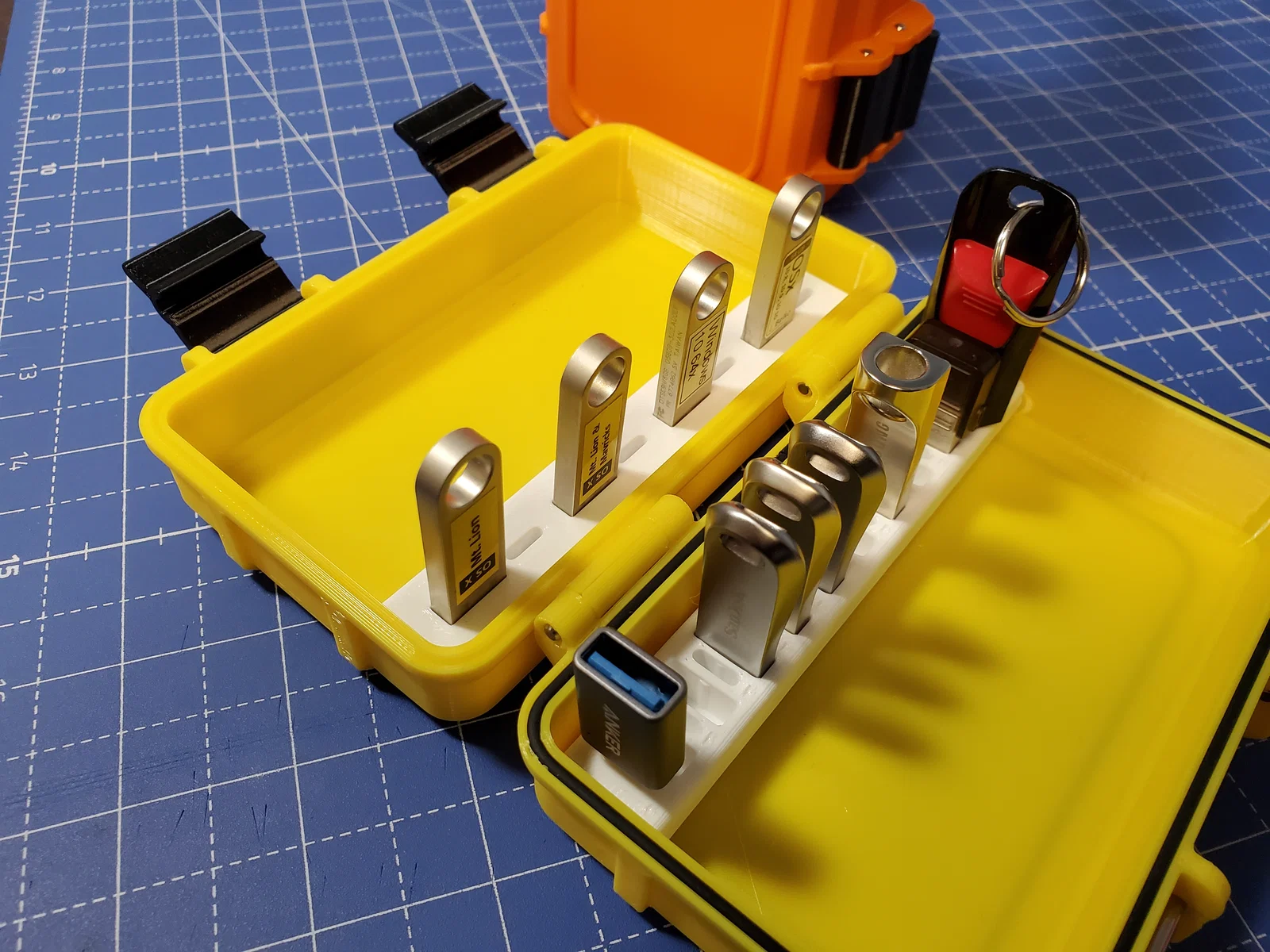

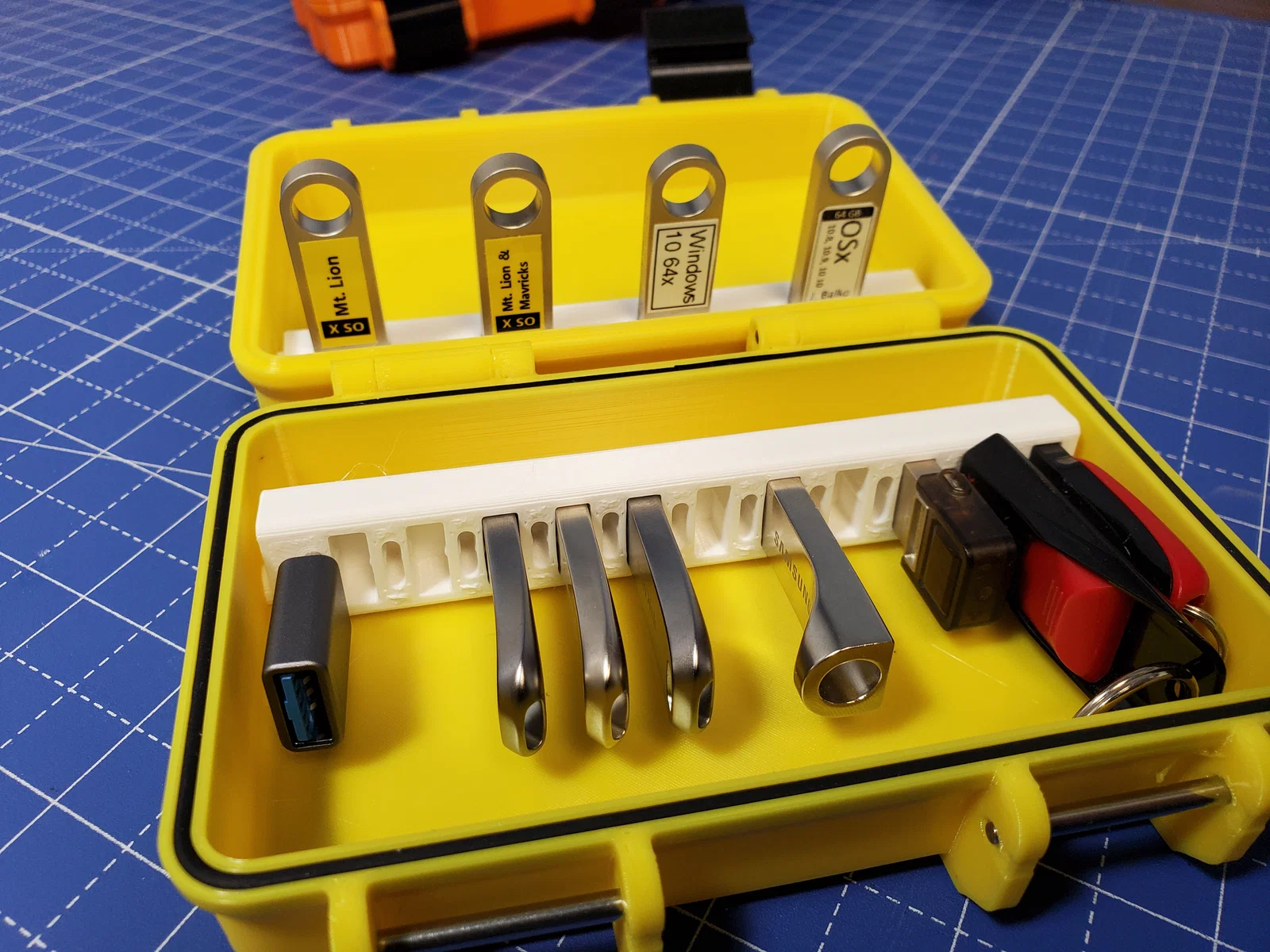

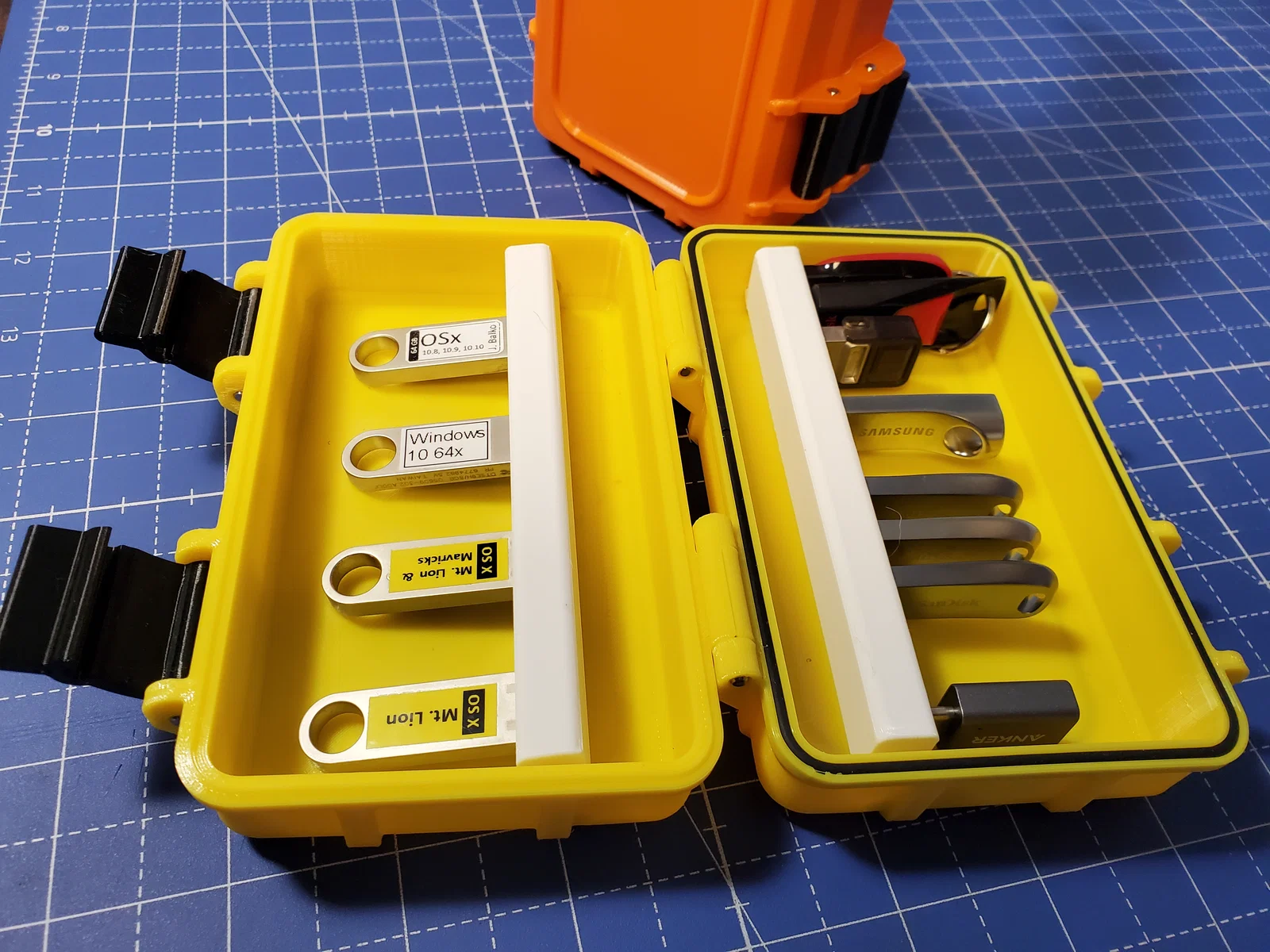

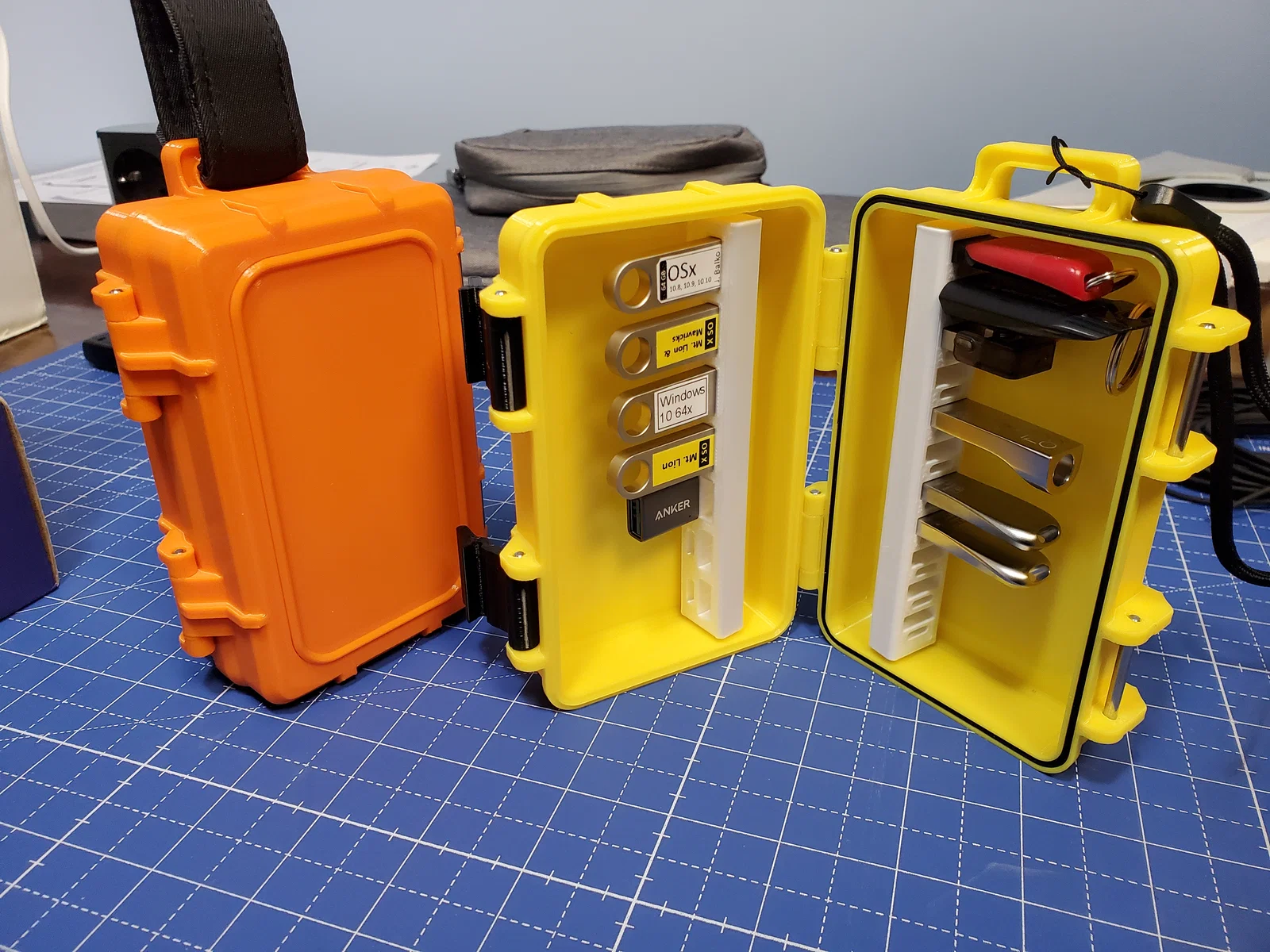

1. Có 2 kiểu rail để chọn — dựng đứng để tối đa sức chứa, và nằm ngang để dễ nhìn chữ ghi trên USB. Dùng được cả USB type A lẫn type C.

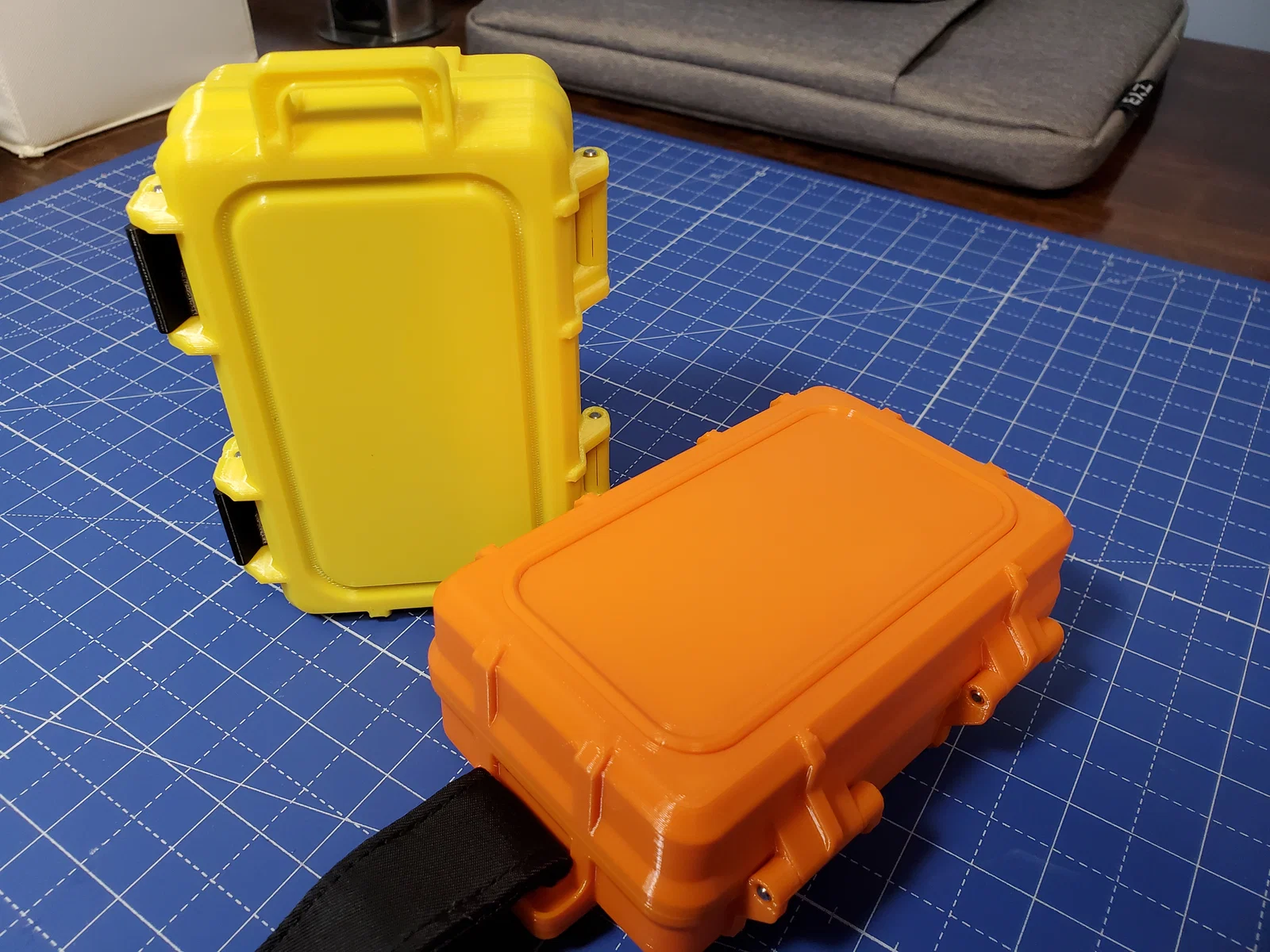

2. Có chỗ gắn dây đeo (stroller carabiner)

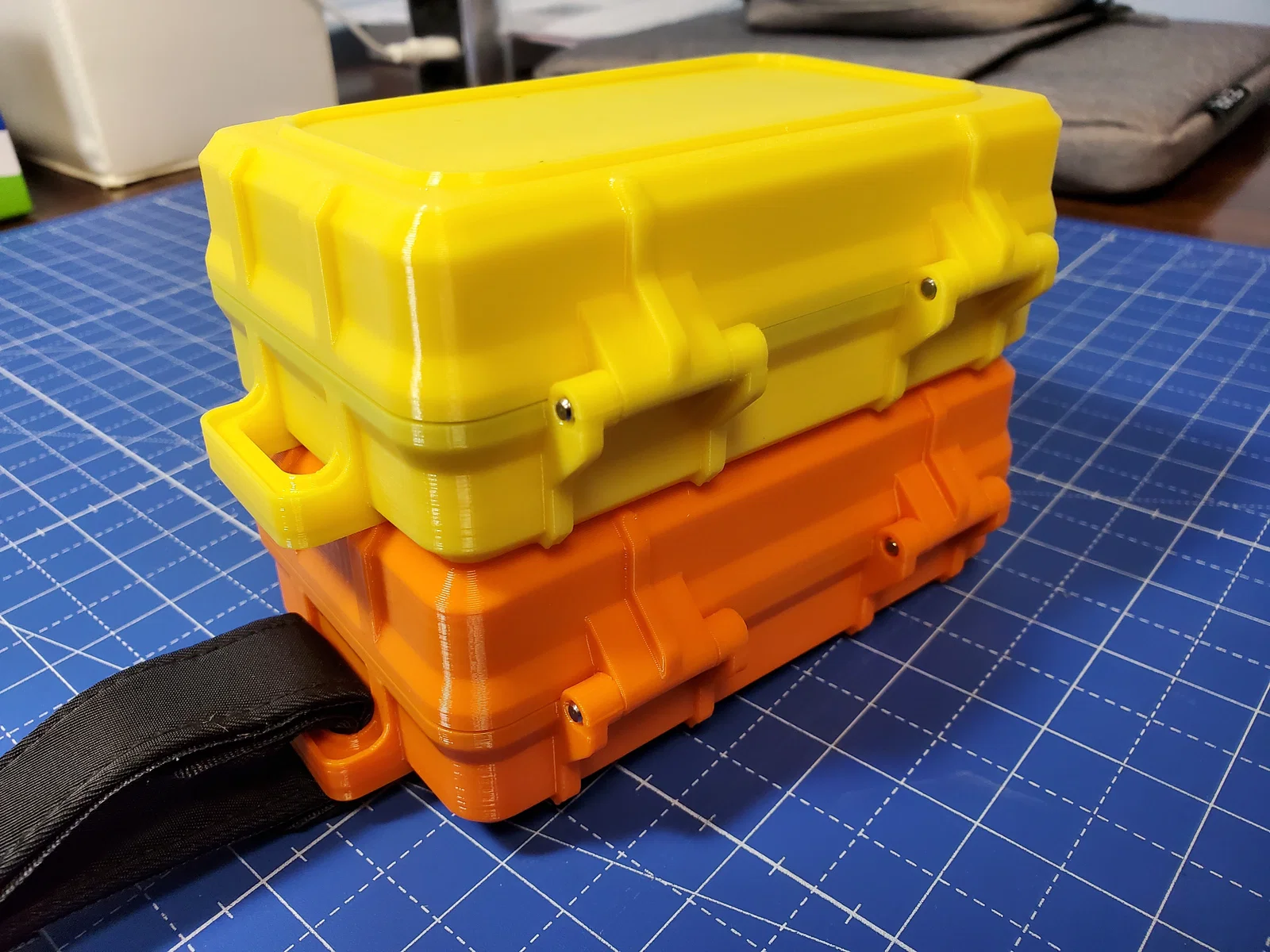

3. Có tính năng xếp chồng, phần gài ép vào giúp xếp hộp gọn gàng, sạch sẽ
4. Thay bu-lông bằng chốt machinist's pins (3x40mm) cho nhìn gọn đẹp
5. Bổ sung chi tiết “stress-relief” phòng khi máy in của bạn có dung sai khác. Khi bị căng, chi tiết sẽ nở / nứt tại vị trí định sẵn và không làm ảnh hưởng tới độ bền tổng thể.
6. Cập nhật dung sai và vị trí ép chốt để nhìn gọn hơn.

Bạn cần chuẩn bị:

1. 6x chốt trụ (cylindrical pins) 3x30 mm
2. khoảng 50 cm gioăng cao su đường kính 2mm
3. (tùy chọn) carabiner xe đẩy em bé để làm dây đeo

Cách lắp ráp:

Nhìn theo hình là làm được khá dễ. Với bản lề và ngàm khóa, chốt trụ chỉ nên kẹt ở phần lớn hơn nối với đế. Làm vậy lắp ráp và ép chốt vào sẽ dễ hơn nhiều.

Mình dùng kìm channel-lock loại lớn để từ từ đẩy chốt vào bản lề.

Chi tiết định hướng chỉ cần ép vào đáy của vỏ hộp. Trường hợp xấu nhất thì nhỏ vài giọt keo là giữ chắc.

Cập nhật 2022.01.07: Đã thêm phiên bản không có strap-holder.

Chúc in vui vẻ!
