Bộ đếm cơ 7 đoạn (7 Segment Mechanical Counter) v3.0 – NO-RUBBER-BAND-MOD

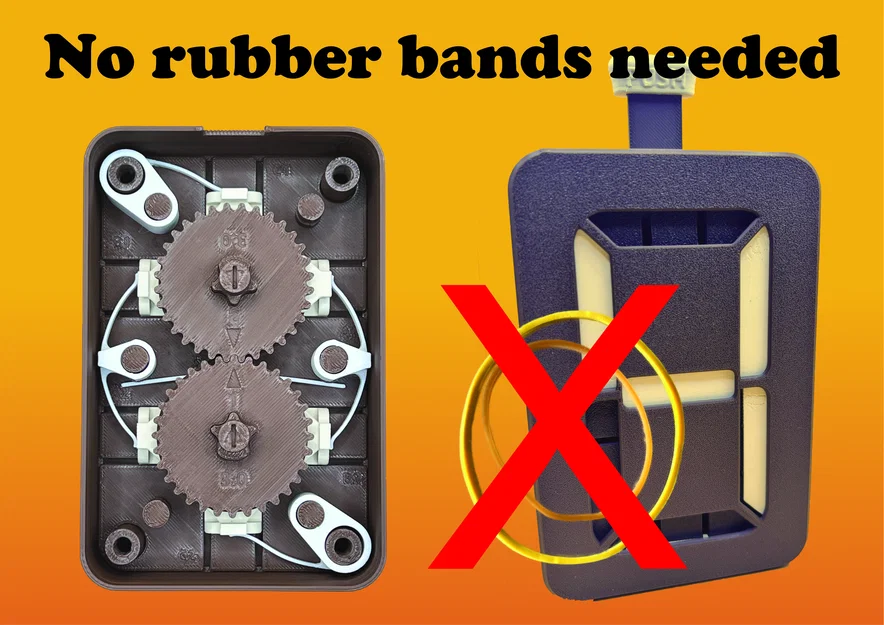

Bản mod v3.0 thay 2 dây thun hồi segment bằng lò xo để tăng độ bền và ổn định lâu dài. Dùng lại được toàn bộ part của bản gốc; chỉ cần in thêm các file spring (hoặc 3mf) rồi lắp vào theo hướng dẫn.
Mô tả
CẬP NHẬT 12/2025
Một số bạn báo là lò xo bị yếu đi sau một thời gian, nên mình đã gia cố lại. Hiện mình chưa test kỹ, vì bản mình đang dùng vẫn chạy ổn. Nhưng hy vọng thay đổi này giúp model tốt hơn, và mình rất mong nhận được góp ý từ các bạn!
Tại sao không dùng dây thun?
Vì dây thun lúc nào cũng sẽ yếu dần và bị giòn theo thời gian. Thay bằng lò xo sẽ giúp model ổn định hơn và bền hơn.
Bạn có thể dùng toàn bộ các part đã in từ model gốc. Nếu muốn thử bản NO-RUBBER-BAND-MOD, bạn chỉ cần tải các part này về, in vài phút là xong rồi lắp lò xo vào model gốc. Thử liền nha!
Cách lắp ráp
-
Sau khi lắp D-Segment, lắp tiếp D-Spring. Không lắp dây thun!
Tiếp tục các bước lắp như trong video gốc. Nhưng cũng không lắp dây thun thứ hai.
-
Thả segment plate (đã gắn các segments và cams) vào trong thân (body).
-

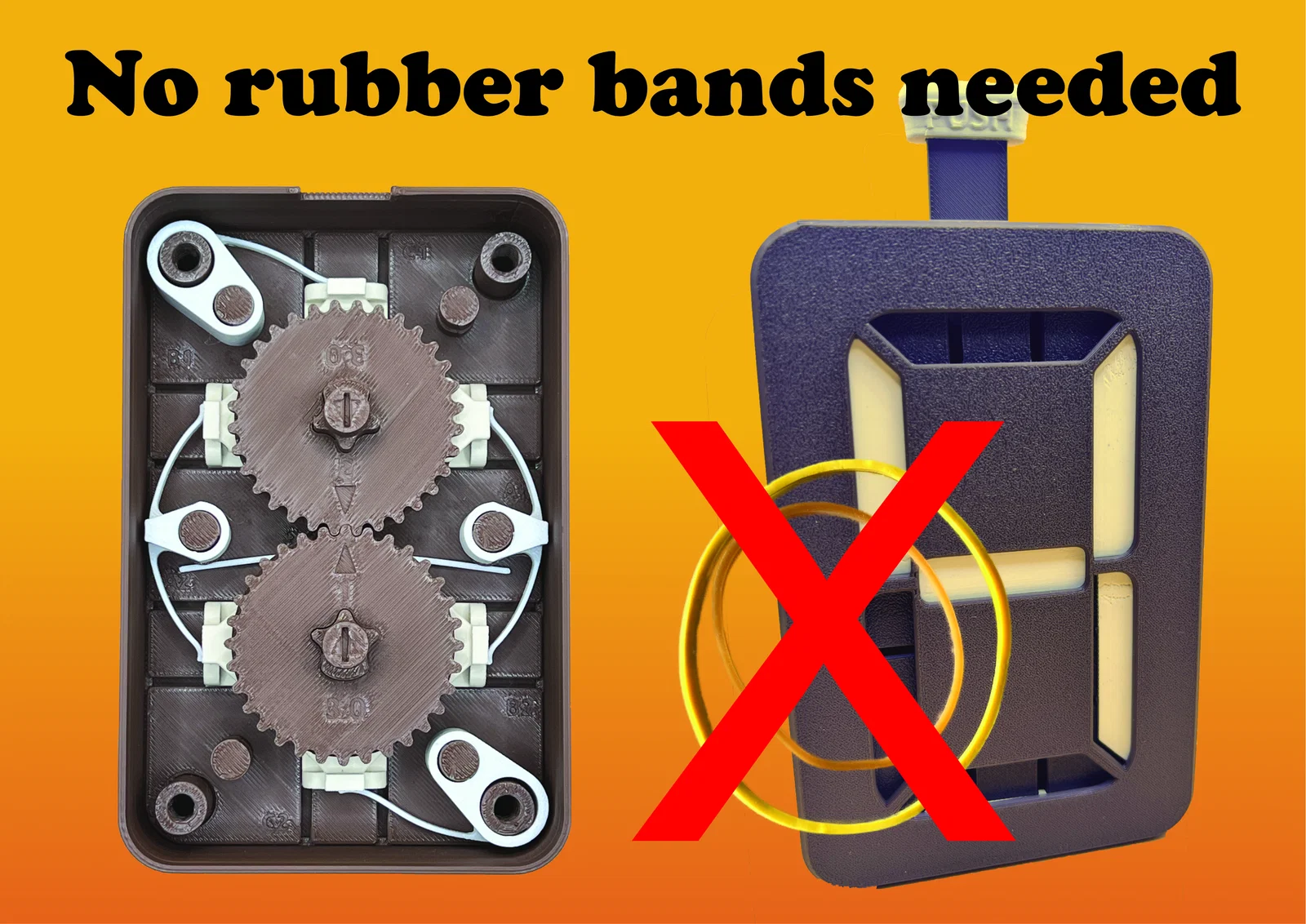

Lắp spring_A+B và spring_C như trong hình:
-
Hoàn tất các bước lắp còn lại theo video gốc.
Cách in
In nhanh, dễ, không cần supports.
2 Walls
15% infill
Mình khuyên dùng PETG vì dẻo hơn PLA hoặc ABS.
In
2x spring A+B.stl
2x spring C.stl
1x spring_D.stl
hoặc dùng luôn file NO-RUBBER-BAND-MOD.3mf
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
