Adapter chuyển bo mạch chủ Dell Optiplex SFF (2015-2020) sang chuẩn (Micro) ATX

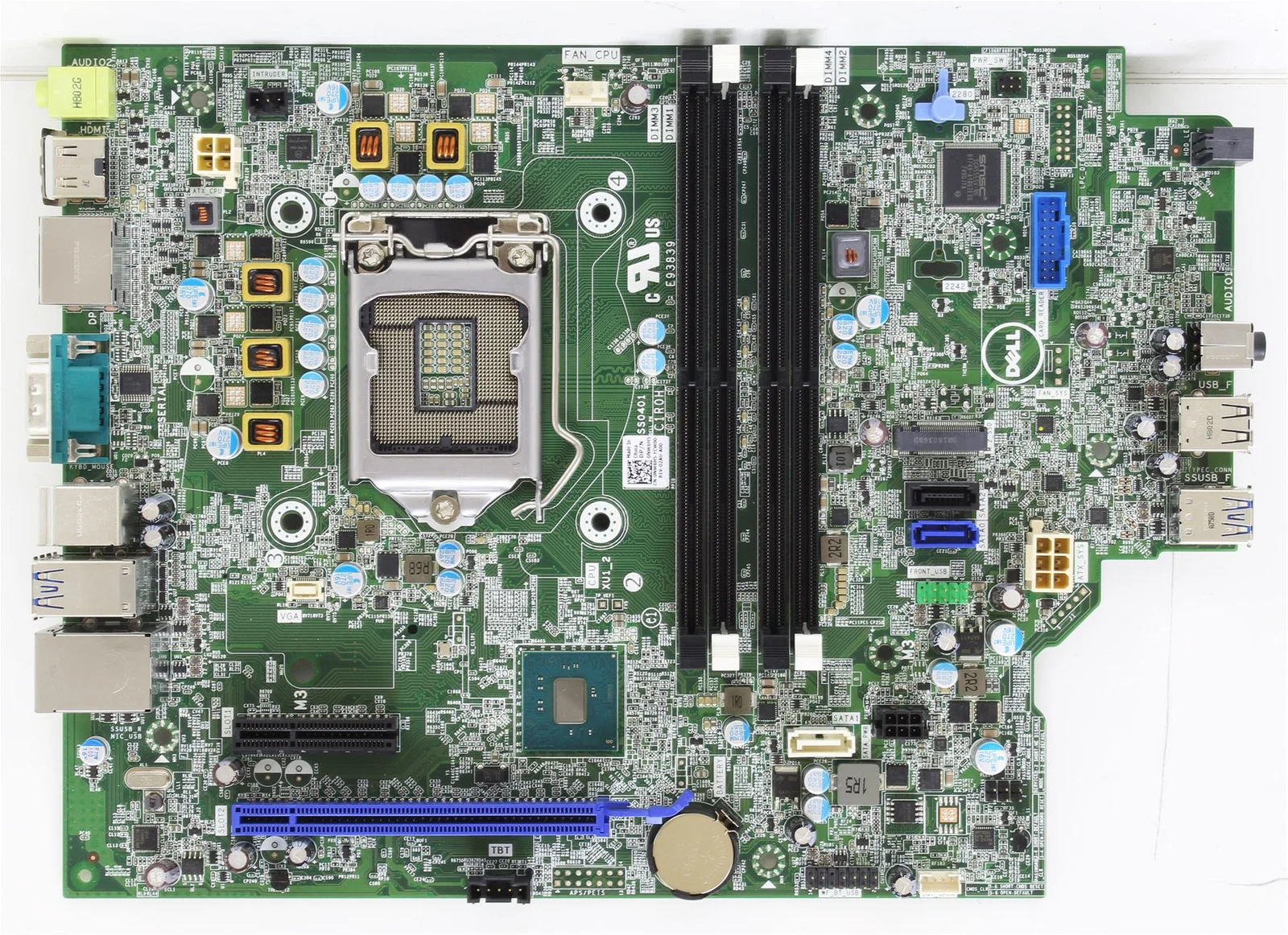

Phụ kiện này đã được thử nghiệm với bo mạch chủ của Optiplex 3050 SFF, nhưng nó cũng sẽ tương thích với bất kỳ bo mạch chủ Optiplex SFF nào từ đời 2015 trở đi. Mình có đính kèm hình ảnh tham khảo về loại bo mạch chủ tương thích cho mọi người dễ hình dung.

In ấn

Mình in với thông số 20% infill và 4 tường (perimeter walls).

Mình dùng nhựa PLA để in, nhưng anh em nên cân nhắc dùng PETG để chịu nhiệt tốt hơn nhé.

Lắp đặt

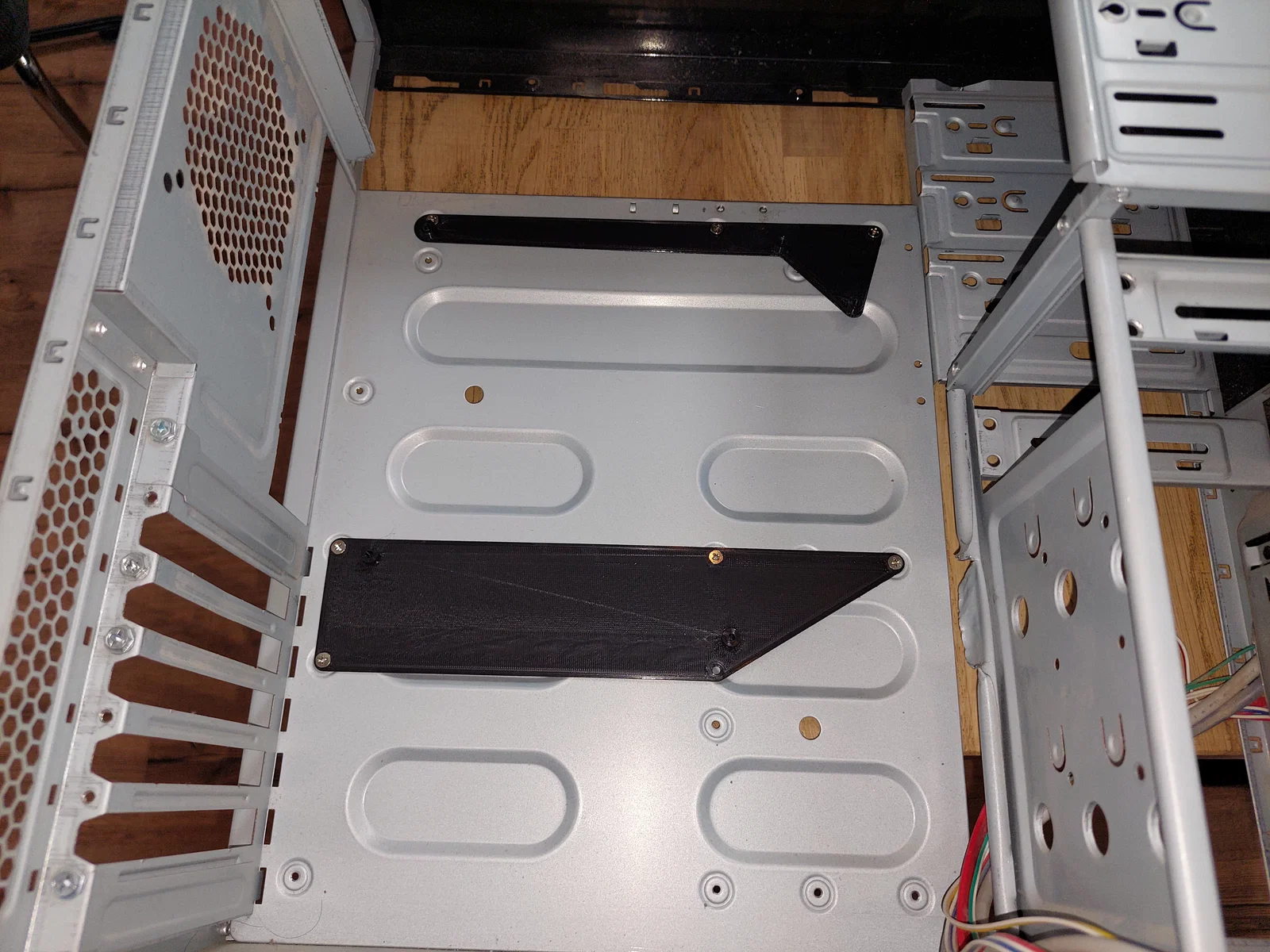

Anh em cần chuẩn bị 11 con ốc 6-32 loại 6mm để gắn bo mạch chủ: 6 con để gắn adapter vào case và 5 con để gắn bo mạch chủ lên adapter. Ốc sẽ bắt trực tiếp vào nhựa, độ chắc chắn hoàn toàn ổn để đỡ bo mạch chủ.

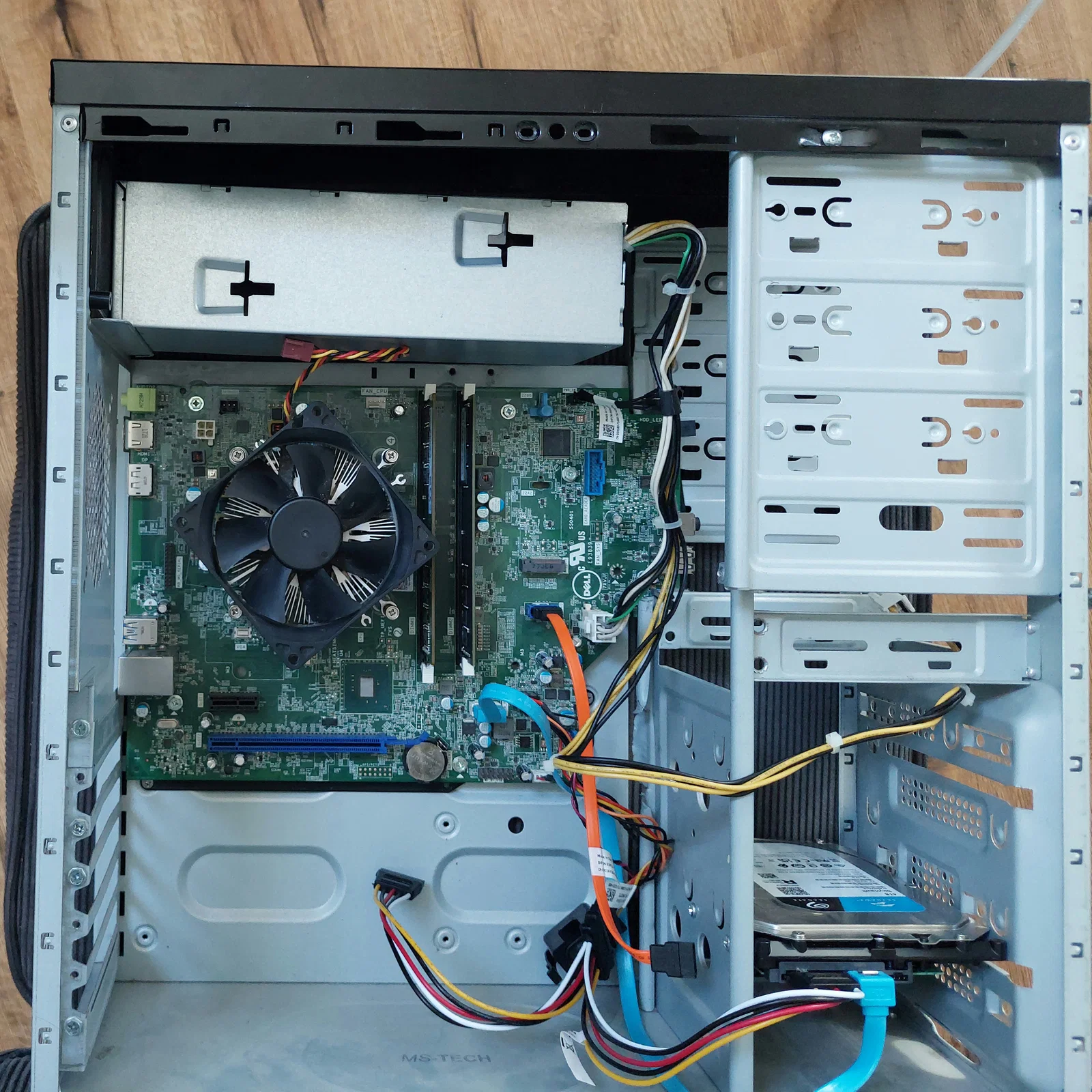

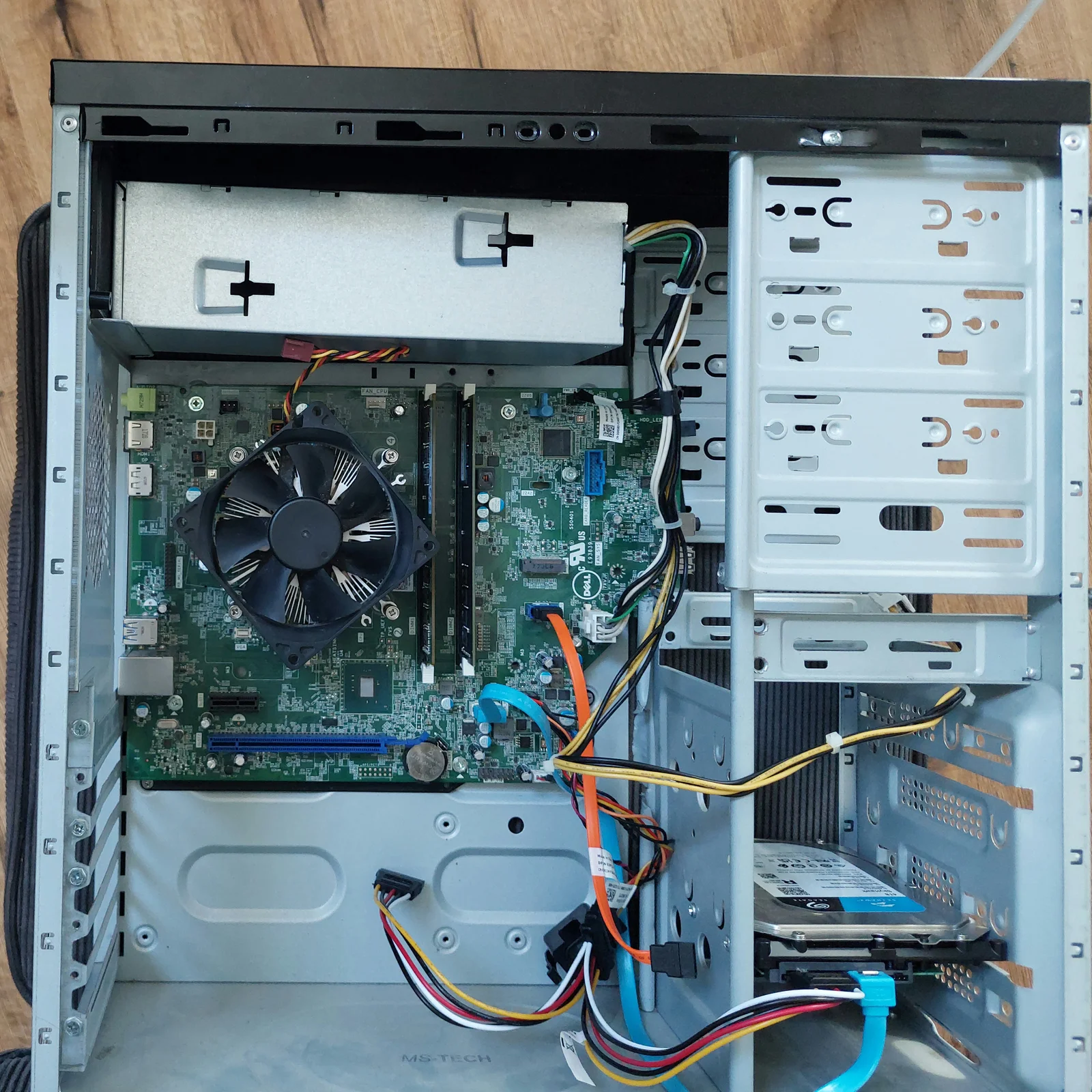

Bo mạch chủ SFF của Optiplex có chiều cao tương đương Micro-ATX, nhưng bề ngang lên tới khoảng 29 cm, gần bằng chuẩn E-ATX. Anh em nhớ kiểm tra kỹ khoảng trống trong case trước khi lắp để đảm bảo bo mạch chủ nằm vừa vặn nhé.

Một vài lưu ý

Nếu anh em muốn chuyển bo mạch chủ Optiplex sang case ATX, cần lưu ý mấy điểm sau:

• PSU: Dell dùng đầu nối 6-pin và 8-pin riêng, không phải chuẩn 24-pin phổ thông. Anh em có thể mua cáp chuyển đổi cho nguồn ATX hoặc lắp nguồn của Optiplex vào case ATX bằng tấm adapter của mình tại đây:
• CPU Cooler: Dell dùng lỗ bắt ốc chuẩn Intel, nhưng quạt của Dell lại gắn trực tiếp vào case. Anh em hoàn toàn có thể gắn các loại tản nhiệt thông thường cho socket của mình (đừng chọn loại quá nặng nhé!). Mình cũng đã thiết kế sẵn một tấm backplate cho socket 115x tại đây:
• Front IO: Cổng kết nối mặt trước gắn liền với bo mạch chủ, nên anh em sẽ không dùng được các cổng IO trên case hoặc khó truy cập vào cổng tích hợp sẵn từ bên ngoài.
• Nút nguồn: Dell dùng nút nguồn loại riêng với cáp 5-pin kèm đèn RGB. Anh em có thể mua cáp chuyển đổi để tận dụng nút nguồn trên case của mình.
