Hộp pin 32700 LiFePo4 151x65x94mm 12V cho UPS

Hộp pin này được thiết kế để thay thế bình ắc quy chì kín (sealed lead acid) trong APC UPS của mình. Thời gian lưu điện được tăng lên đáng kể với bộ pin này. Nếu có thể, bạn nên chỉnh điện áp sạc nổi (float charging voltage) của UPS lên tối đa 13,6V để không làm các cell LiFePo4 bị “căng” quá.

Đã test với APC Back-UPS CS500 (BK500EI) đời cũ và APC Smart-UPS 750VA (SUA750I). Cũng có thể hợp với các model khác.

Với pack pin này trên Back-UPS CS500, điện tiêu thụ khi không tải (idle) giảm còn 3W từ mức 7–8W.

Thiết lập in khuyến nghị:

• vật liệu: PETG (PLA không phù hợp cho cái này)
• nozzle: 0.4mm
• layer height: 0.2mm hoặc variable
• permiters: 5
• infill: 100%
• supports: không
• brim: có thể cần

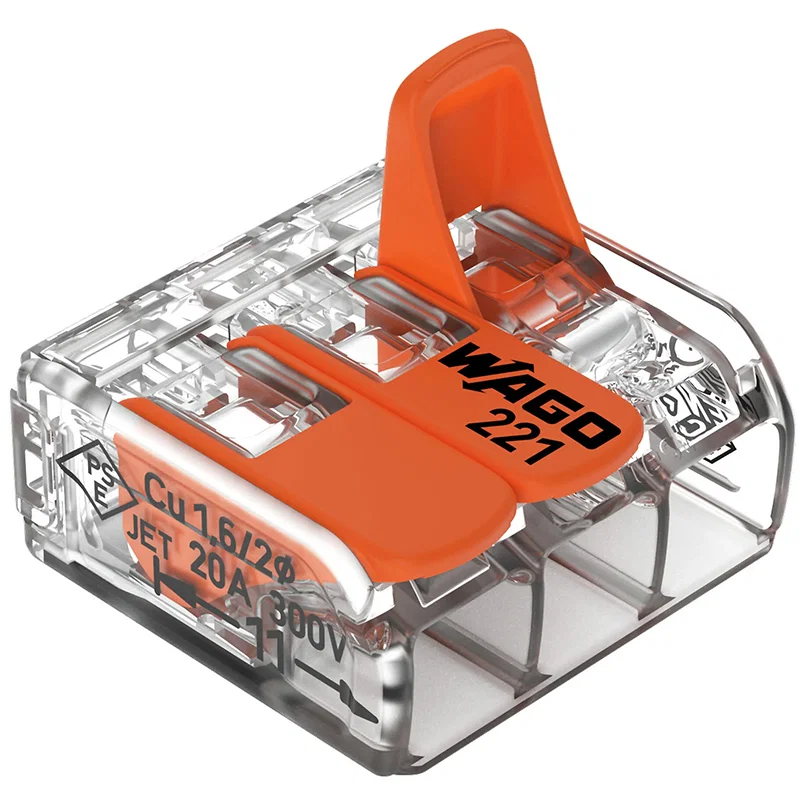

Bạn cần 4 cell (4S1P - khoảng 80Wh) hoặc 8 cell (4S2P khoảng 160Wh) pin LiFePo4 32700 3,2V kèm nickel sheets (để hàn dây cho dễ), dây đồng (2.5–4 mm2), BMS LiFePo4 4S 40A, 2 cái đầu cos đực 6.3mm. Bạn có thể hàn dây trực tiếp, nhưng mình dùng WAGO để nối dây.

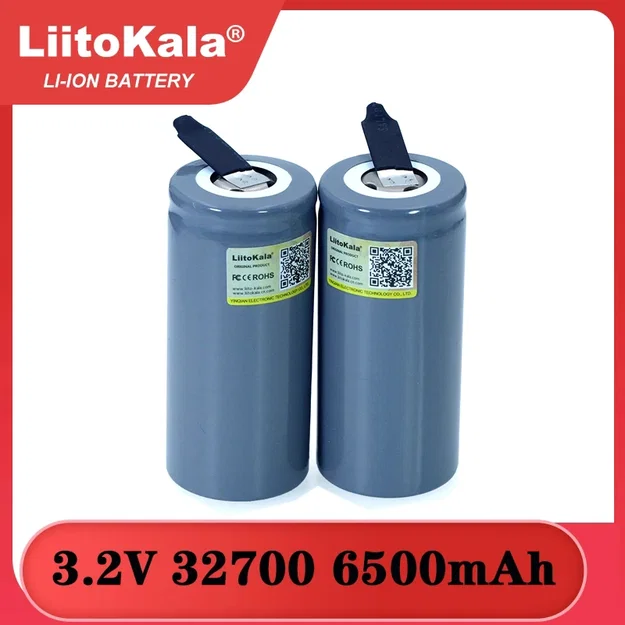

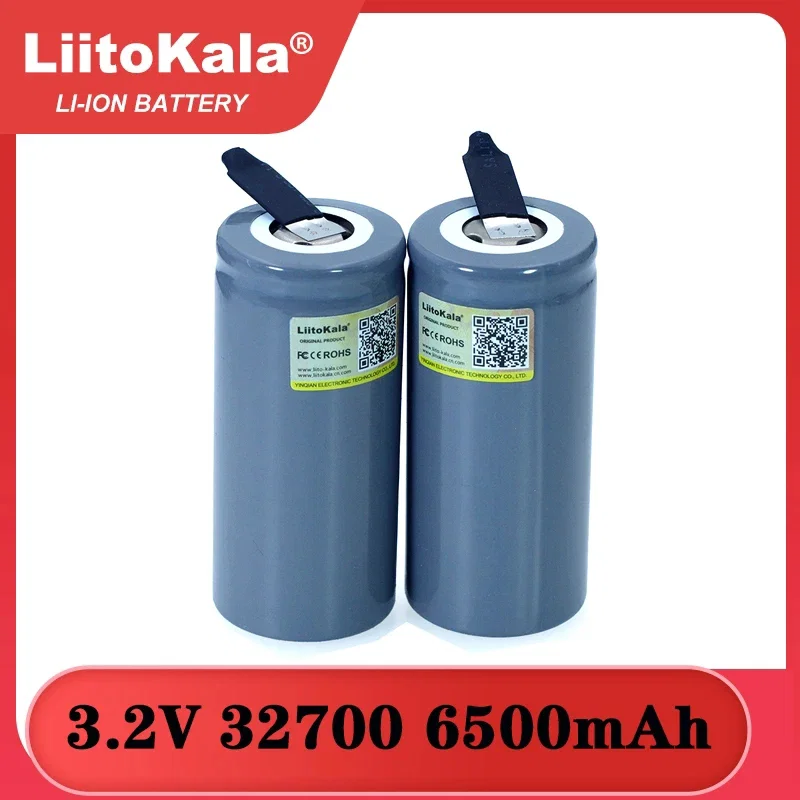

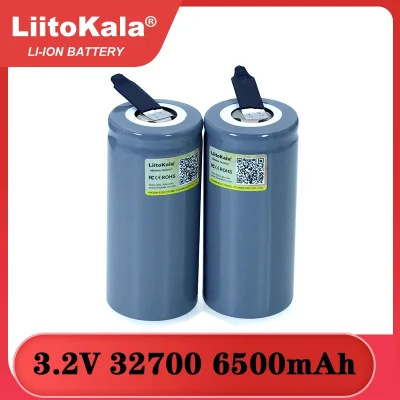

LiitoKala 3.2V 32700 6500mAh LiFePO4 Battery 35A Continuous Discharge Maximum 55A High power battery+DIY Nickel sheets

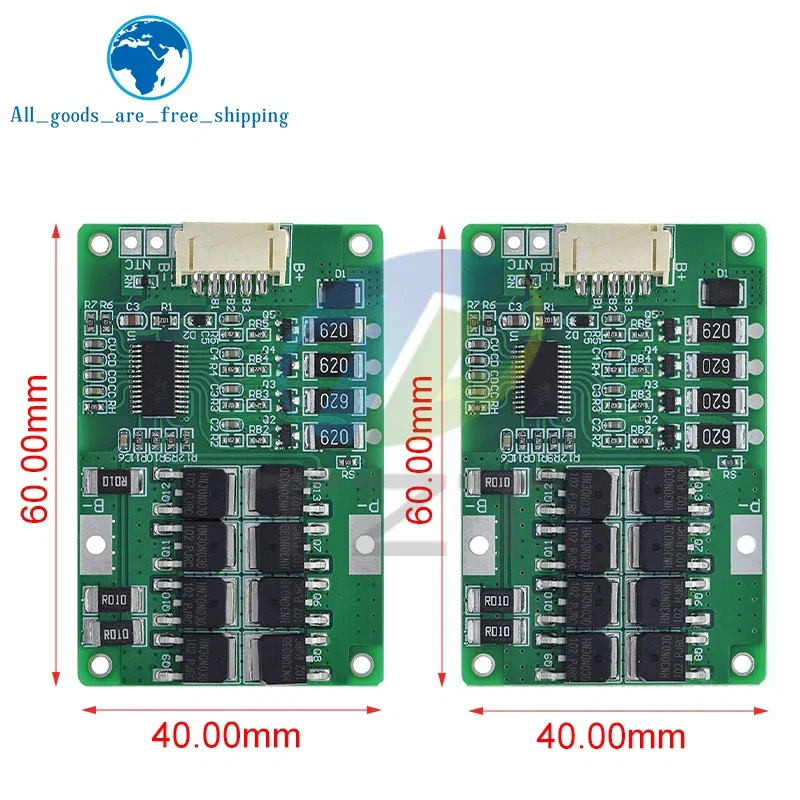

TZT BMS 4S 20A 3.2V 3.7V LiFePO4 / Lithium Battery Charge Protection Board 12.8V 14.4V 18650 32650 Battery Packs With Balanced

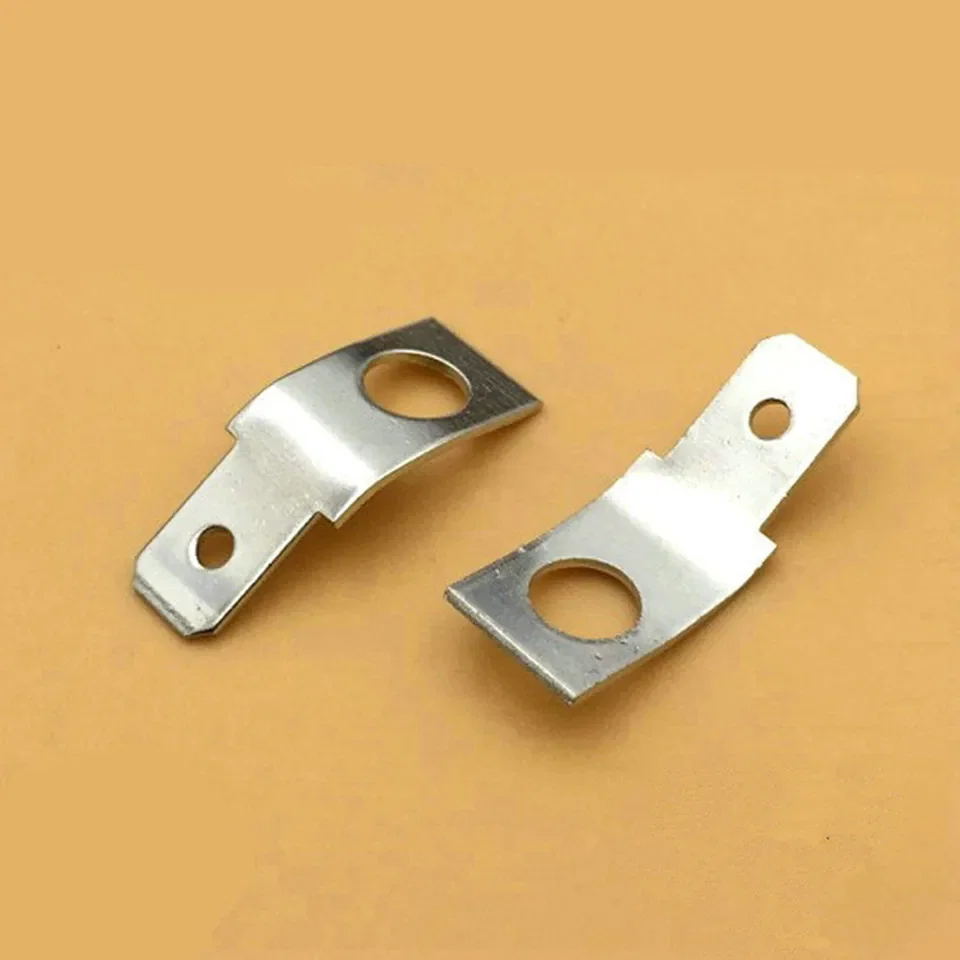

10pcs Speaker Terminal 6.3 Screw Hole 5MM Thickness 0.8MM Connector Plug Spring

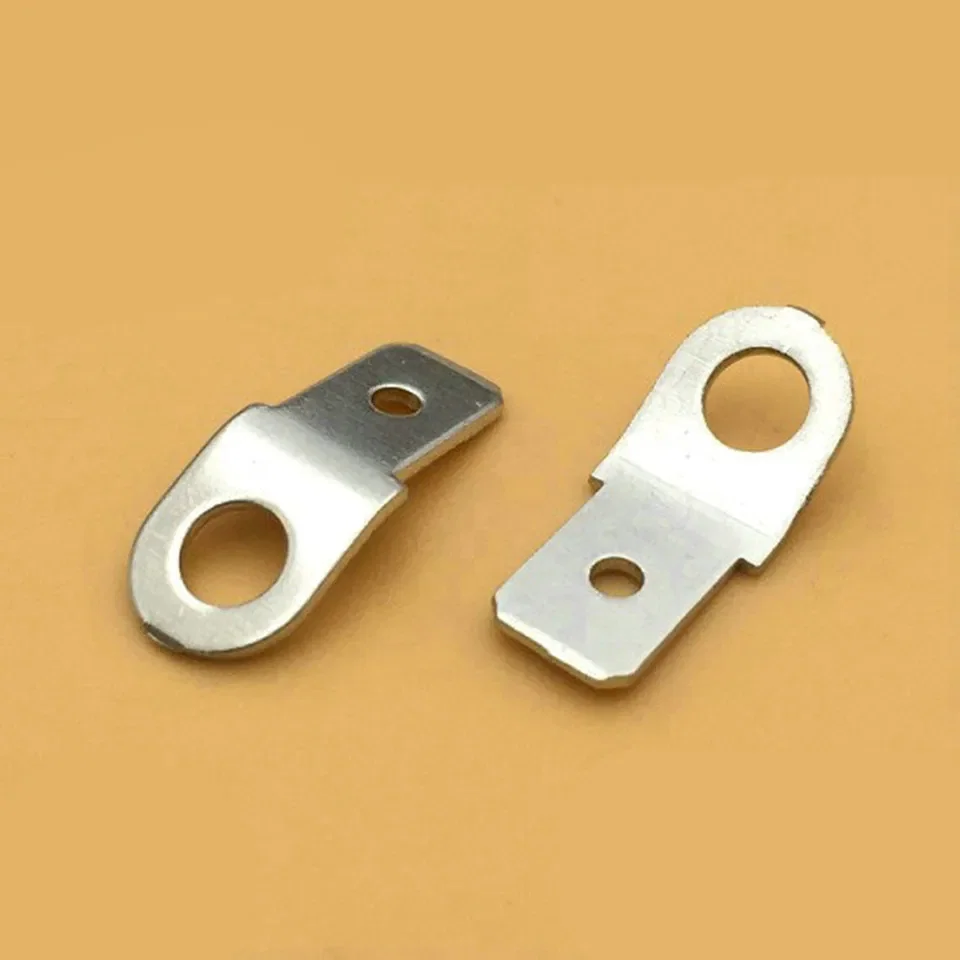

10pcs Speaker Terminal 6.3 Screw Hole 4MM Thickness 0.8MM Connector Plug Spring

Flat Head Cross Phillips Laptop Screw M1.2 M1.4 M1.6 M2 M2.5 M3 M4 M5 M6 Stainless Steel Machine Screw for Computer Notebook

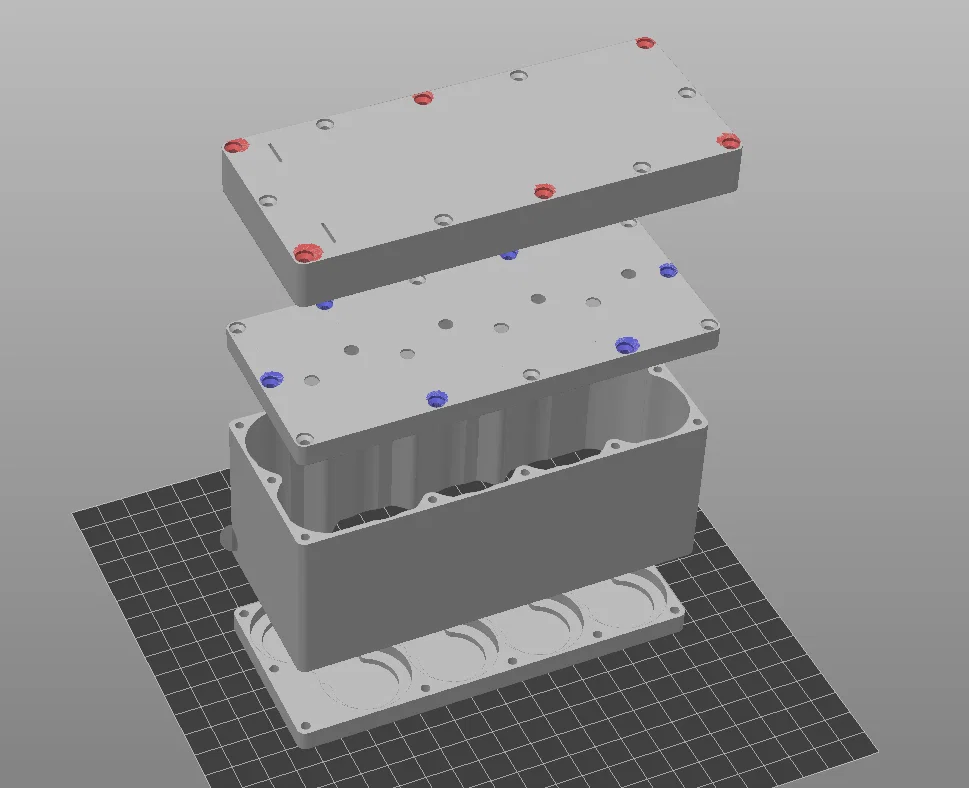

Bạn cần ốc M3 đầu chìm (countersunk) để lắp ráp:

• bottom: 12pcs ốc M3x16mm countersunk
• top: 6pcs ốc M3x16mm countersunk
• top2: 6pcs ốc M3x35mm countersunk

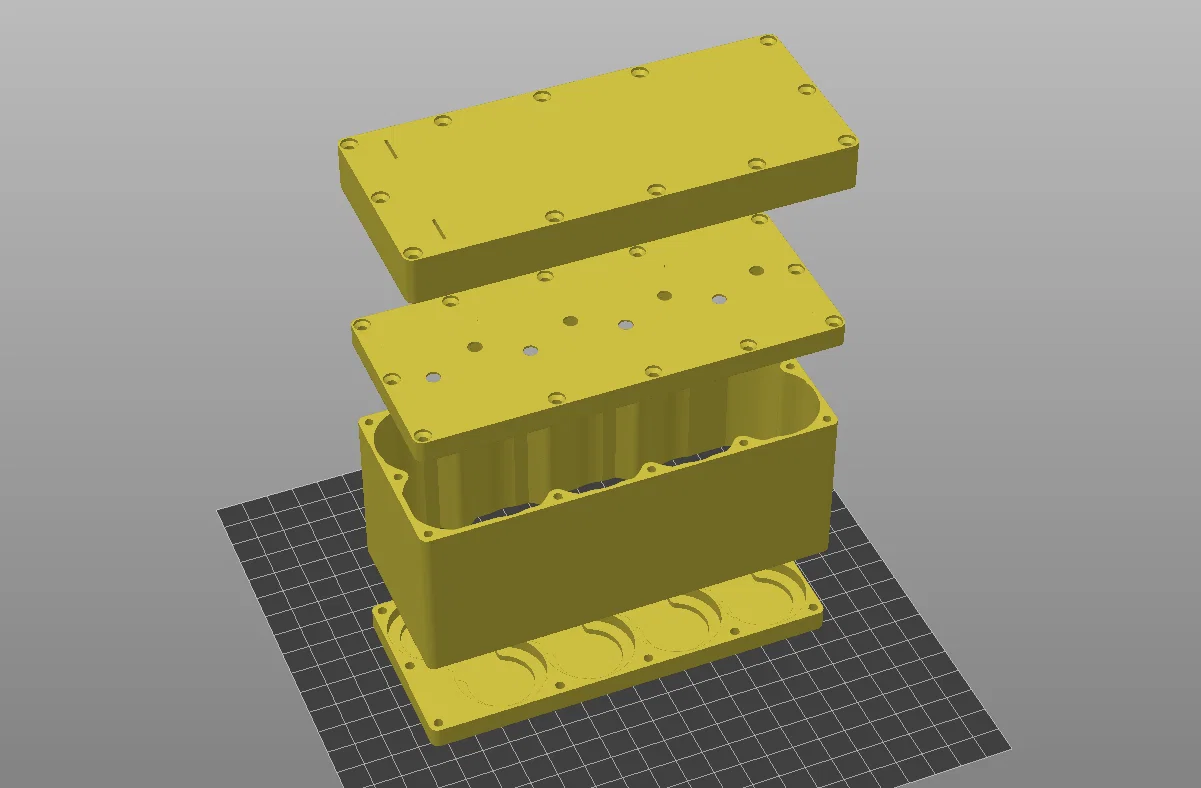

Bản kín (Sealed version):

• 1pcs bottom
• 1pcs middle_solid
• 1pcs top
• 1pcs top2

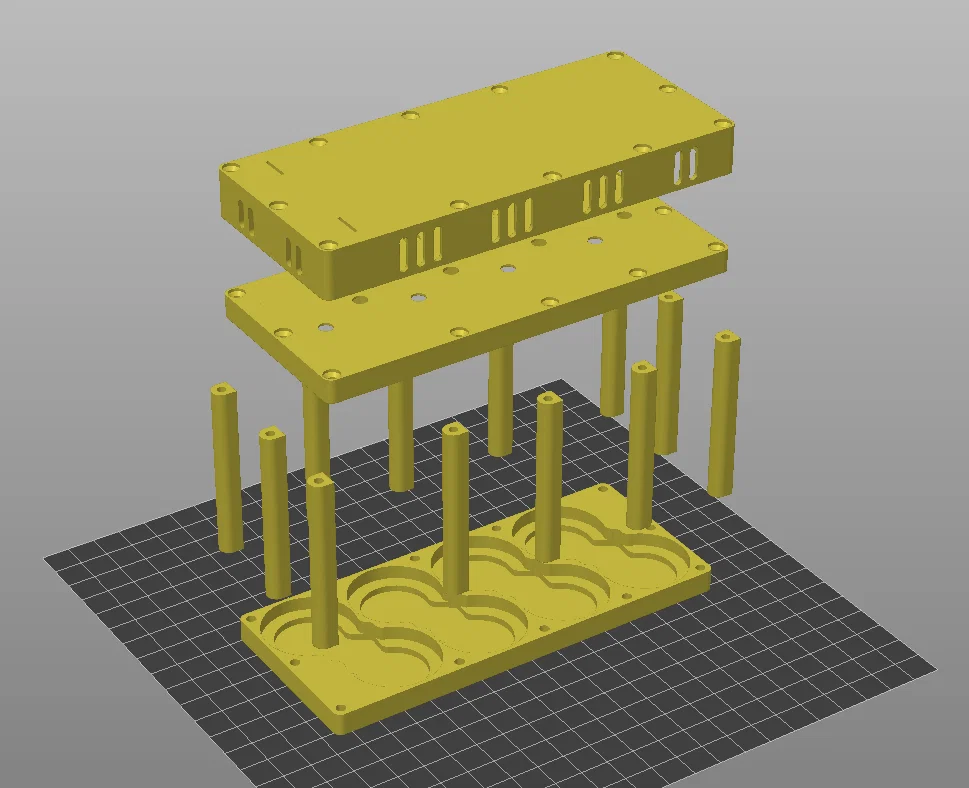

Bản hở, thoáng mát (khuyến nghị):

• 1pcs bottom
• 12pcs middle_standoff
• 1pcs top
• 1pcs top2_cooled

Bạn cần in thêm món “soldering helper” để việc hàn dễ hơn.
