CẬP NHẬT 2026-01-07:

• Đã sửa model sai cho wheelbase-plate (đúng rồi, lại nữa).

  • Giờ thì nó sẽ khớp với hình (​_offset_2026 files​).

CẬP NHẬT 2025-12-10:

• QR của mình vẫn chạy ngon trên rig, chưa hư hỏng gì! :)

CẬP NHẬT 2025-04-21:

• Thêm file STEP để remix.

• Thêm núm V2.

• Sửa model sai cho wheelbase-plate (trước đó pattern lỗ bị sai).

------------------------

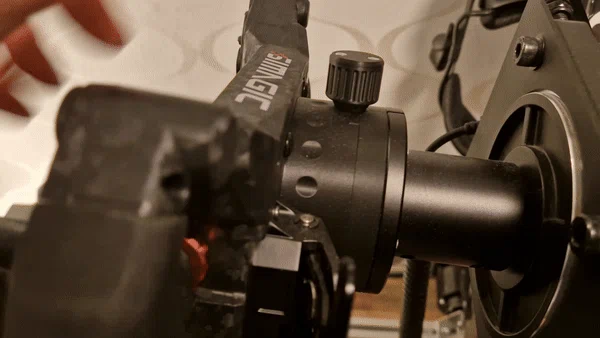

Vì mấy bộ QR bán ngoài thị trường mắc hơn mức mình muốn, nên mình quyết định tự làm sau khi cái “fixed mount” in trước đó của mình bị nứt trong lúc đang đua: . Với lại làm đồ cũng vui…

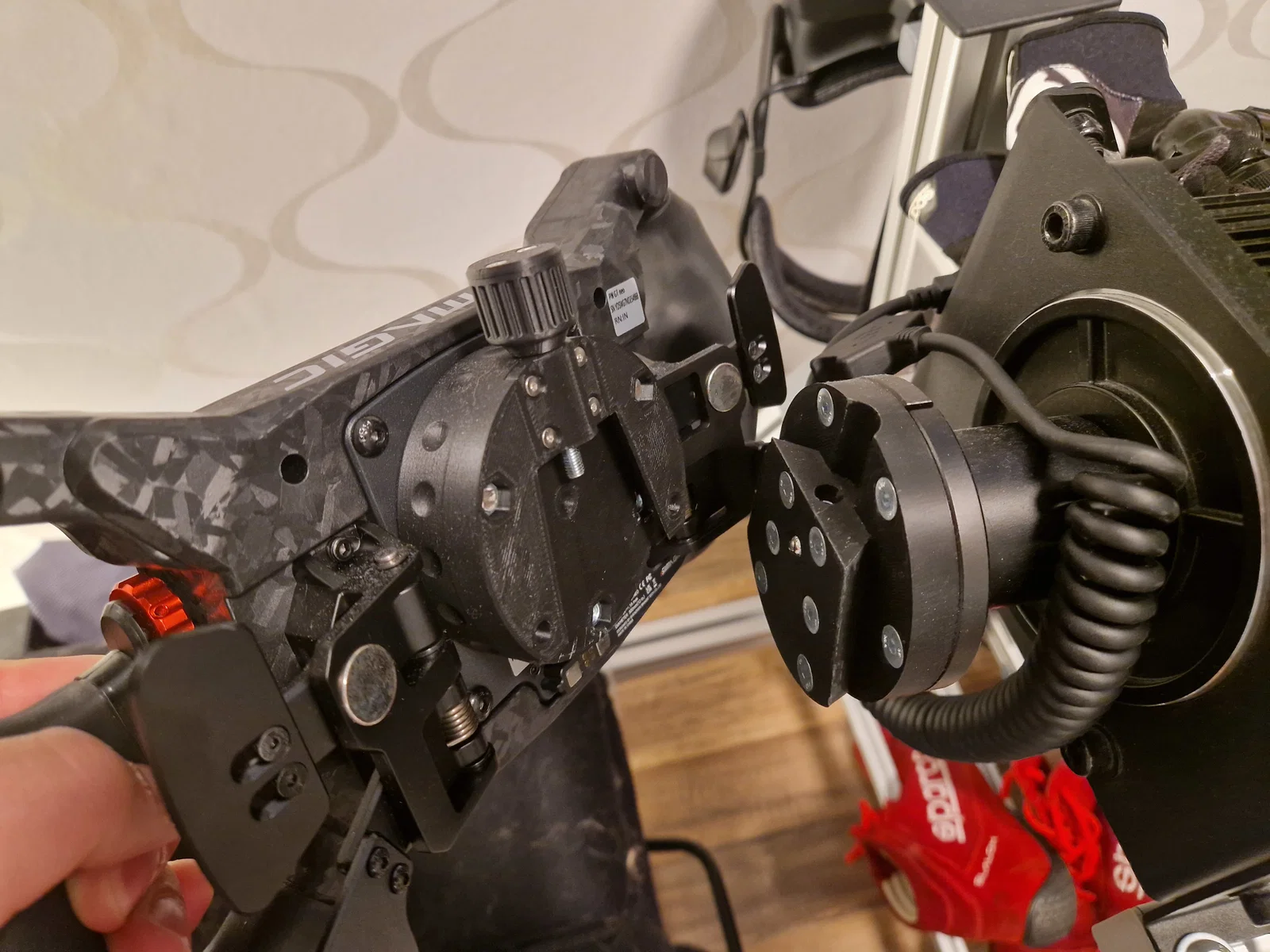

Bộ QR này được thiết kế theo tiêu chí bền và đơn giản, và mình muốn nó chịu được lực từ wheelbase VRS Direct Drive 20Nm của mình, đồng thời không bị quá cồng kềnh. Nhựa in ra tự thân khá yếu, nên mình gia cường bằng cách dùng vít để gánh một phần tải. Mình không thể đảm bảo nó sẽ bền mãi mãi, nhưng ít nhất thì với mình nó đã chạy ổn vài tháng nay mà không có vấn đề gì.

PCD bên wheelbase và bên wheel đều là 70mm (giống với VRS DirectForce Pro hub adapter)

Hướng dẫn in

Các part được thiết kế cho layer height 0.15mm. Tất cả part đã được đặt đúng hướng theo tư thế in dự kiến! Dùng PLA hoặc PETG. Mình in bằng Prusament PETG Matte Black. PLA thường cứng hơn, nhưng cũng giòn hơn. Mình chưa test cái nào tối ưu nhất. Nhớ đảm bảo máy in có độ chính xác kích thước khá tốt, và cố gắng in tất cả các part lắp khớp với nhau trên cùng một máy in.

• Tối thiểu 4 perimeters/walls.

• >35% infill (nếu không phải 100%) cho các plate.

wheelside-plate

• Phần trên của wheelside nên in 100% infill để đảm bảo lực lên các con vít được phân bố đều nhất có thể. Mình dùng 40% cho phần dưới.



• Paint-on-support cho các vùng này



wheelside-knob-cover (đã được thay bằng V2)

• 15% infill

• 3 perimeters/walls

wheelside-knob-cap (đã được thay bằng V2)

• 15% infill

• 3 perimeters/walls

wheelside-knob (đã được thay bằng V2)

• 15% infill

• 3 perimeters/walls

_wheelside-knobV2

• 3 perimeters/walls

wheelbase-plate

• Tối thiểu 50% infill (ưu tiên gyroid). Để chắc ăn có thể để 100%.

• >4 perimeters/walls.

• 0.15mm layer height.

wheelbase-hook

• 4 perimeters/walls

• 100% infill

wheelside-70-52-adapter (tuỳ chọn)

• >6 perimeters/walls

• Tối thiểu 50% infill.

• Dùng supports!

Phần cứng cần chuẩn bị (BOM)

Wheelbase

Part

Comment

DIN 7991 M5x30 hex socket countersunk screw

2

Tuỳ độ dày bề mặt lắp wheelbase.
Cái này phù hợp cho VRS

DIN 7991 M5x20 hex socket countersunk screw

8

Tuỳ độ dày bề mặt lắp wheelbase.
Cái này phù hợp cho VRS

M5 hex nut

5

Cho phần wedge.

GN614.5 KU 8 “8mm spring-plunger”

1

Tuỳ chọn.

Wheel

Part

Comment

DIN 7991 M5x20 hex socket countersunk screw

4

Cho wheel dày tối đa 5mm.

DIN 7991 M5x25 hex socket countersunk screw

2

Cho wheel dày tối đa 5mm.

M5 hex nut

6

M5x40 hex head screw, partially threaded

1

Vít khoá (locking screw)

M2.5 hex socket countersunk screw

4

Lưu ý: locking-screw gồm 3 phần: knob, knob-cap và con M5x40 (partially threaded). Luồn con vít qua knob, rồi chấm một ít keo CA lên knob-cap và ghép hai phần lại với nhau. Sau đó có thể lắp locking-screw lên wheel với knob-cap-cover và vít M2.5, nó sẽ được giữ cố định trên wheel.

Adapter PDC 70 sang 52mm

Dĩ nhiên sẽ cần thêm đai ốc và vít M5 khi dùng adapter PDC 70 sang 52mm. Adapter này được thiết kế để vừa với Fanatec BMW GT2 V1 wheel, nhưng cũng có thể vừa với một số wheel khác. Nhiều khả năng nó sẽ không vừa bản V2.
