Prusa Filament Guide cho Filler Spool Holder

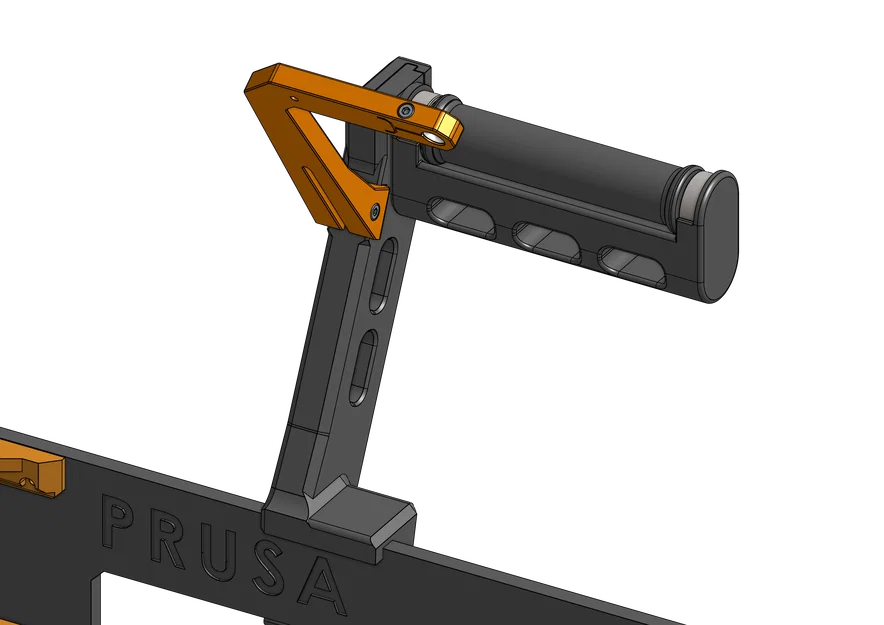

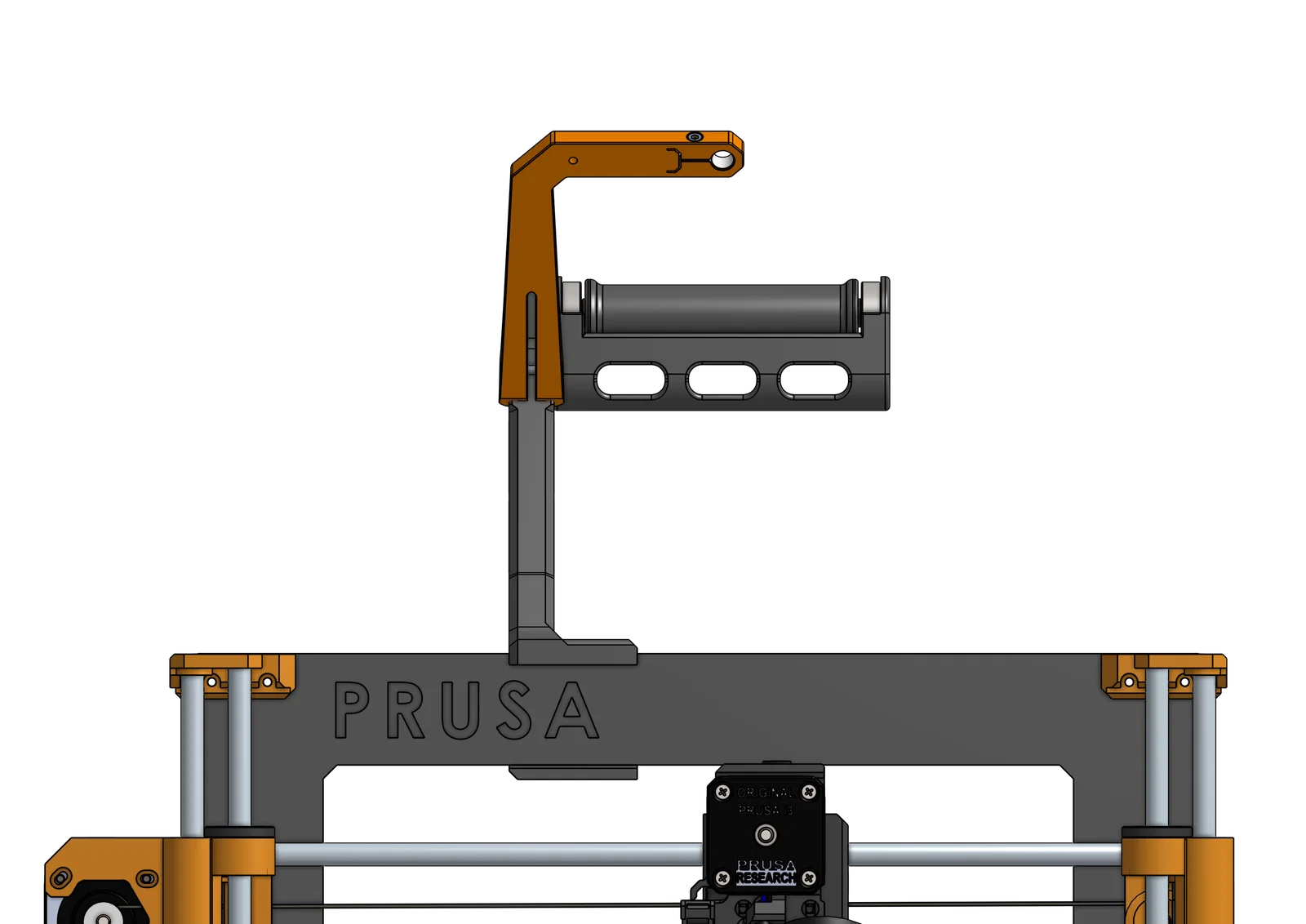

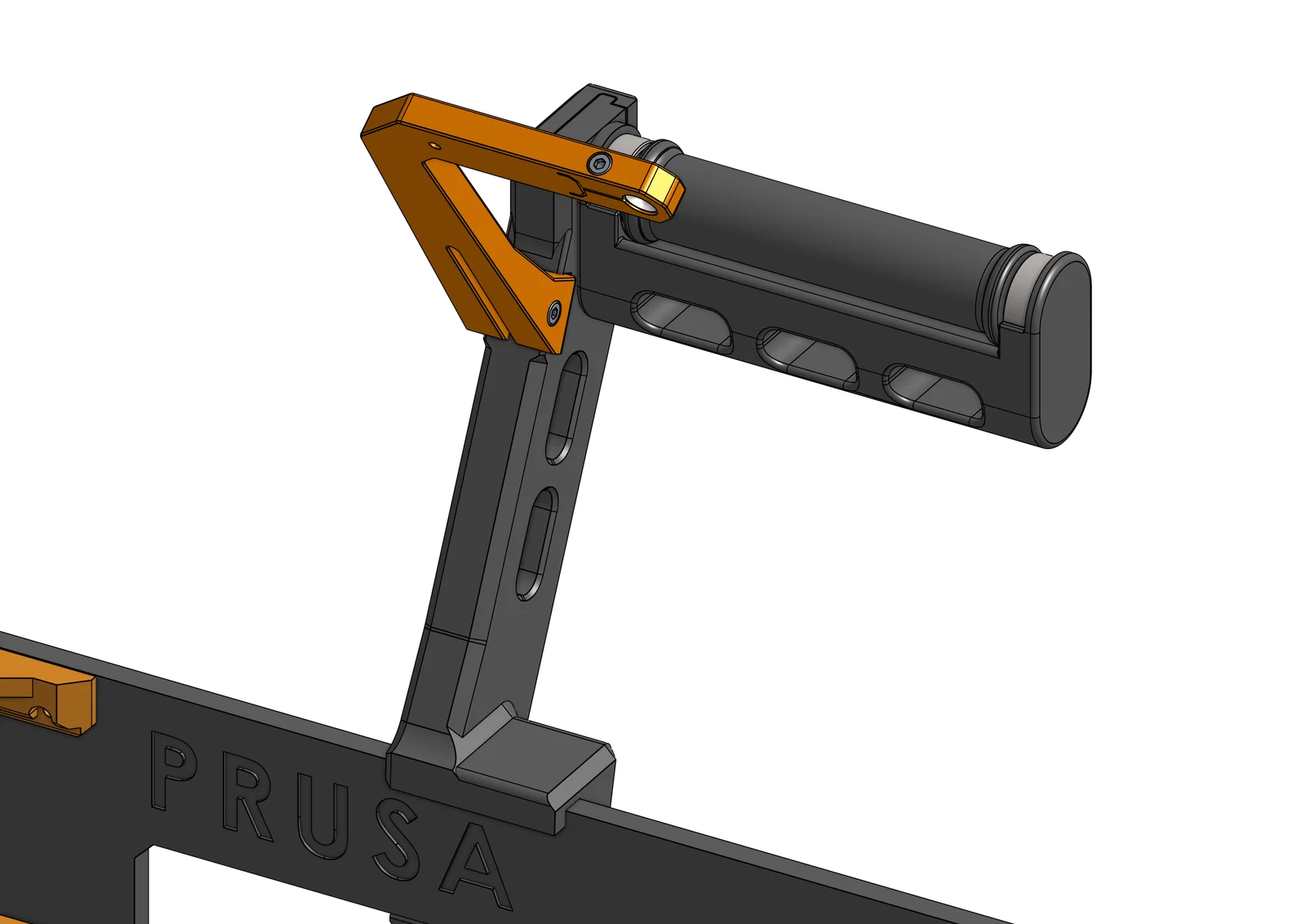

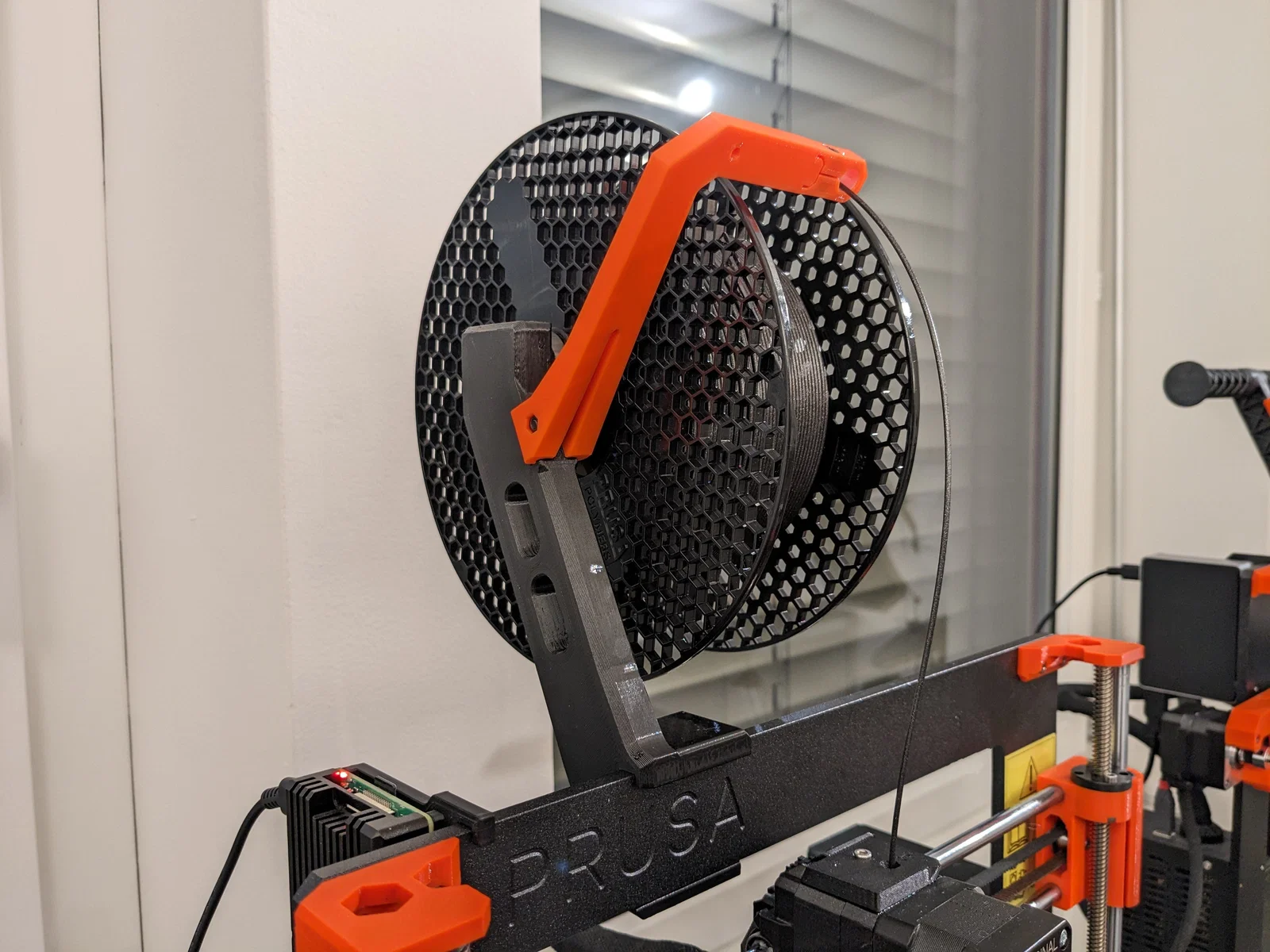

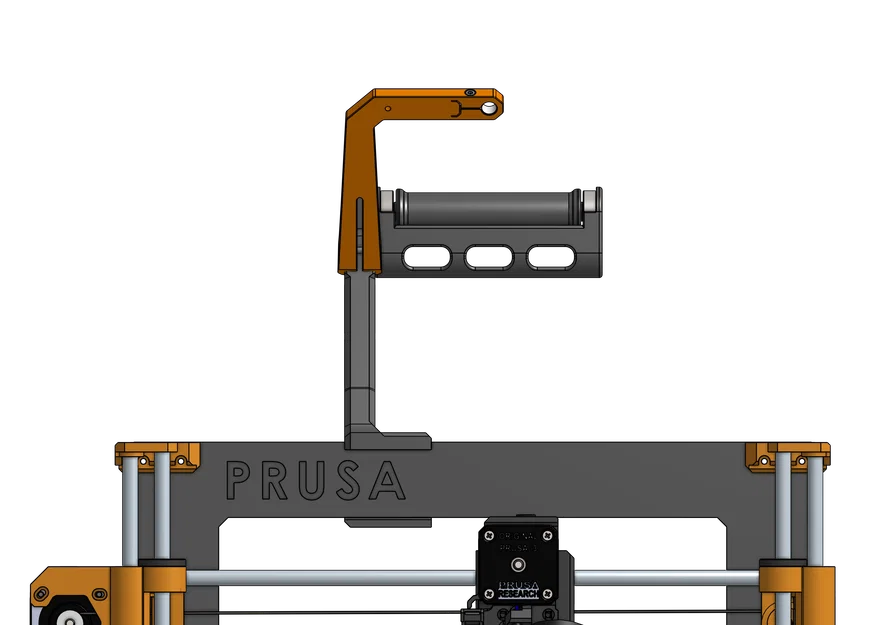

Đây là phiên bản đã được chỉnh sửa của Prusa Filament Guide để dùng chung với . Bản này thiết kế một bên (single-sided) và được kéo dài để lỗ dẫn filament nằm đúng ngay giữa cuộn spool.

Mẫu này được làm riêng để chạy với và — các bản đã có sẵn ngàm/điểm gắn cho filament guide này. Vị trí lỗ dẫn filament so với spool y hệt như filament guide bản gốc khi dùng spool holder zin. Không dùng được với các Filler brace bản gốc.

Phần cứng cần có

Qty

Description

Sourcing

1

M3x18mm hoặc M3x20mm Socket Head Cap Screw

Prusa spare parts bag

1

M3x10mm Socket Head Cap Screw

Prusa spare parts bag

2

M3 DIN934 Hex Nut

Prusa spare parts bag

1

7mm ống PTFE OD 10mm ID 8mm **

** Xem mục filament guide remixes để tìm insert cho các kích thước ống PTFE khác

In ấn

In theo đúng hướng mặc định của mẫu. File STL đã được xoay sẵn để in.

• Vật liệu: PETG, ASA, ABS, v.v.
• Extrusion width: 0.4mm hoặc 0.45mm
• Layer height: 0.2mm
• Perimeters: 4
• Infill: 30% Gyroid
• Supports: Không

Lắp đặt

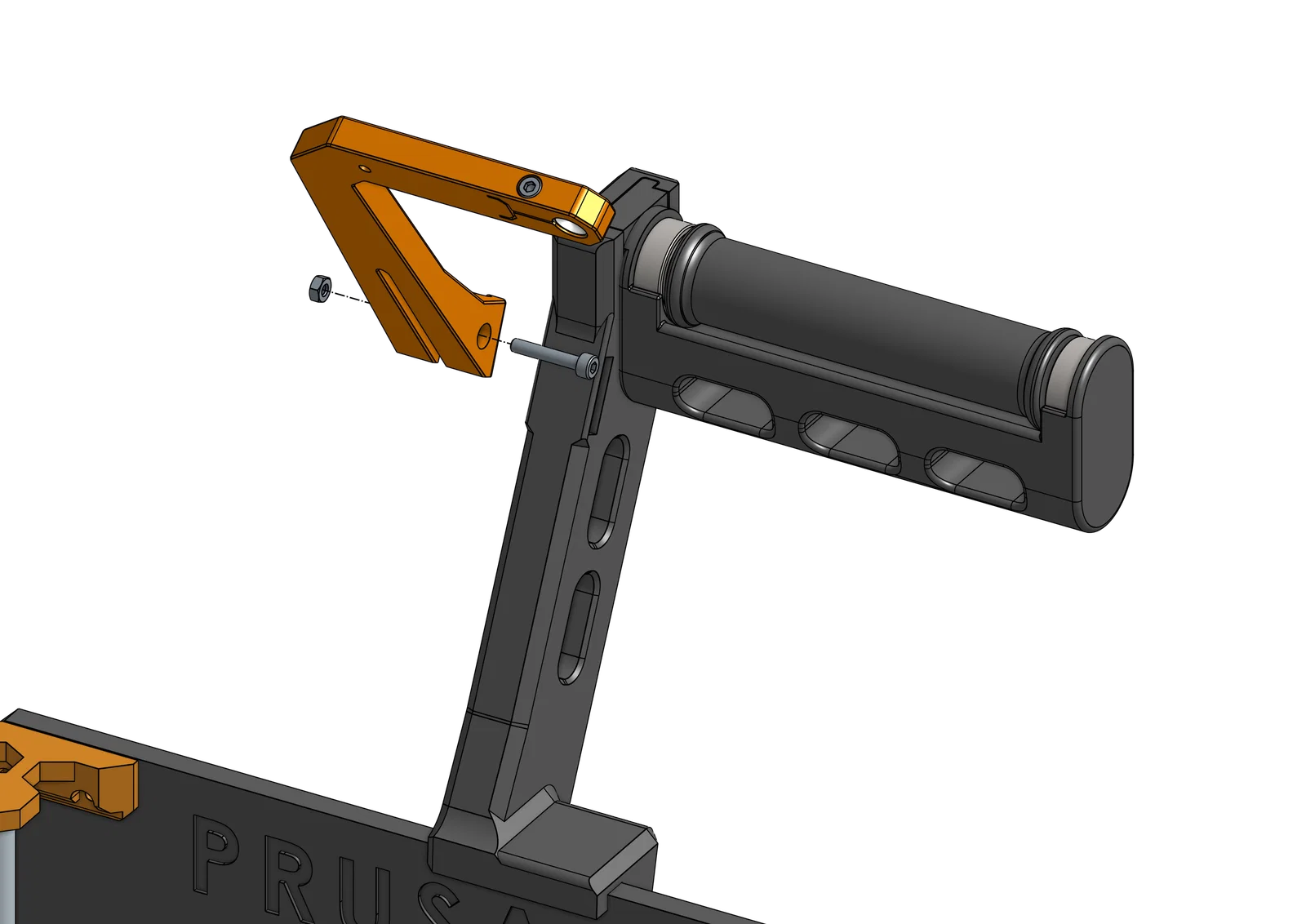

Gài (clip) guide vào ngàm gắn trên brace rồi siết cố định bằng vít M3 dài 18mm hoặc 20mm kèm ê-cu. Đừng siết quá chặt. Cố định ống PTFE bằng vít 10mm và ê-cu còn lại.
