Tripod gọn 45cm (Cập nhật - nắp chân TPU)

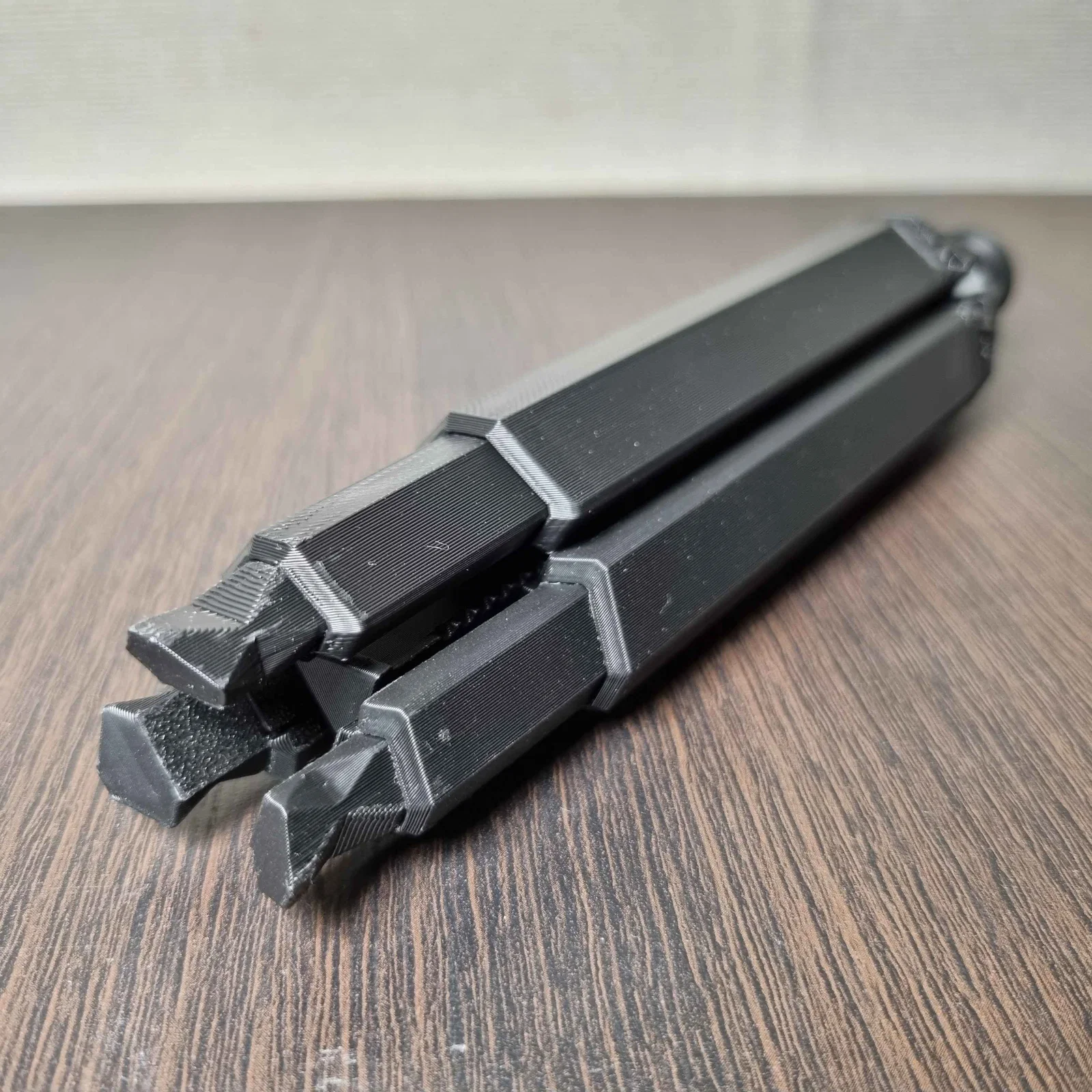

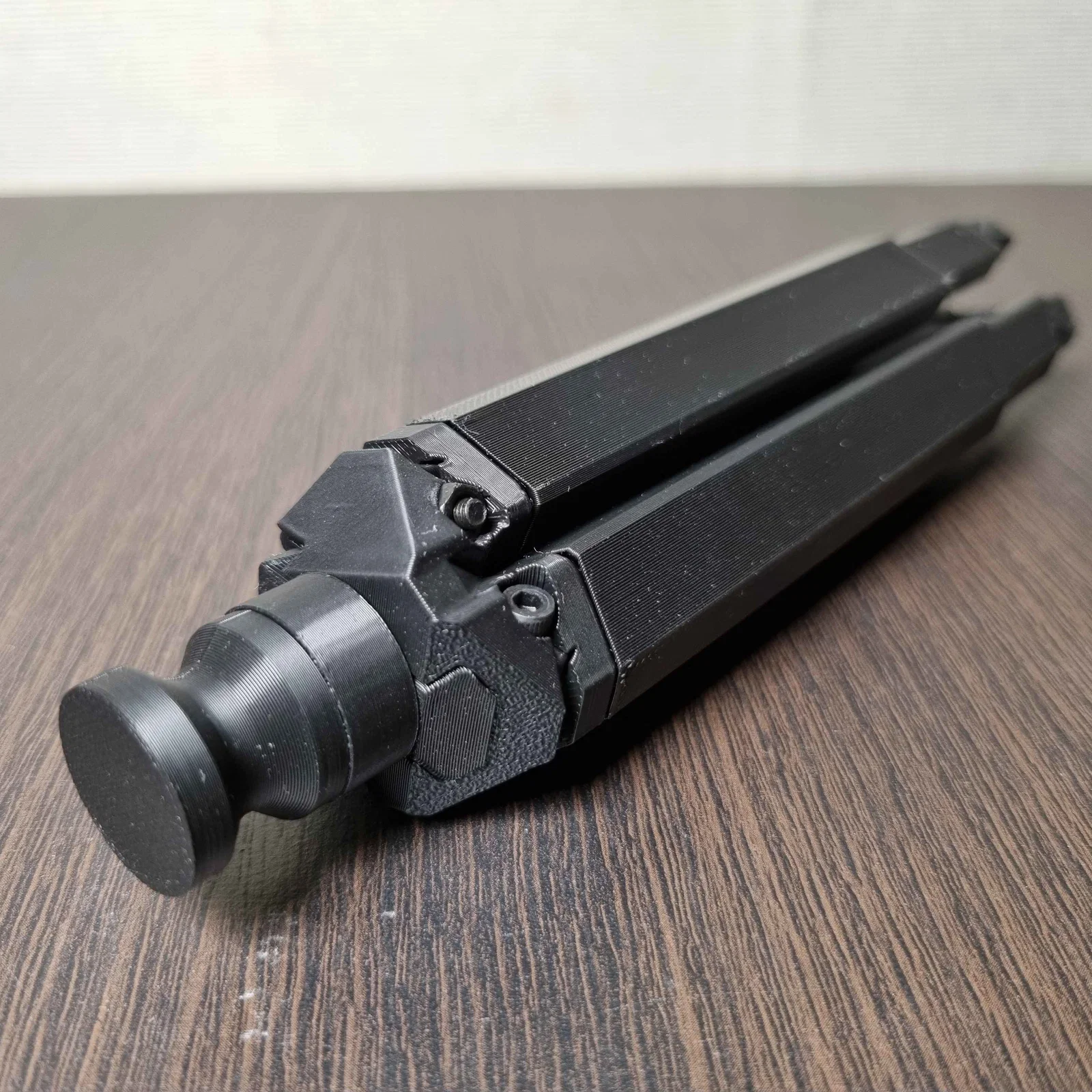

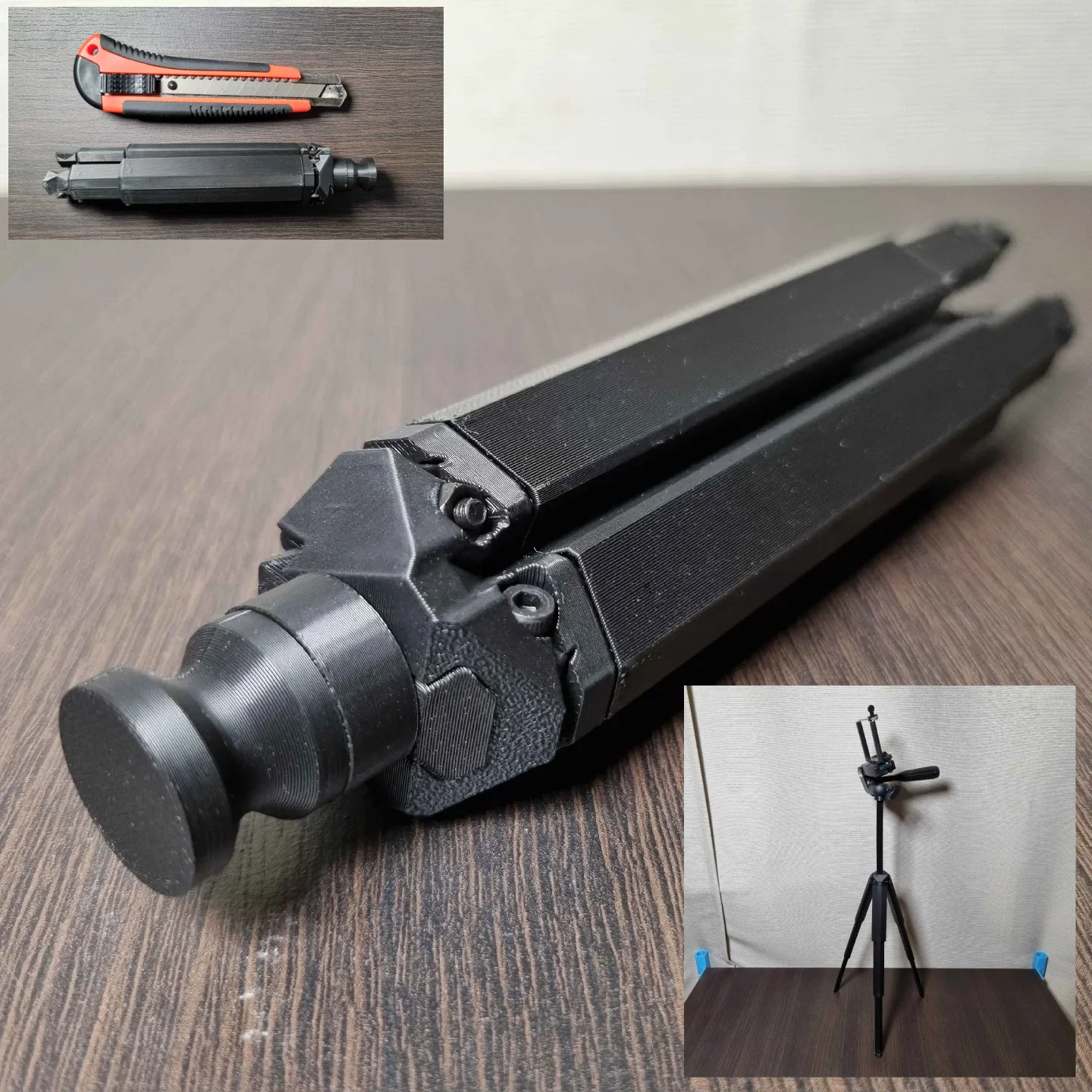

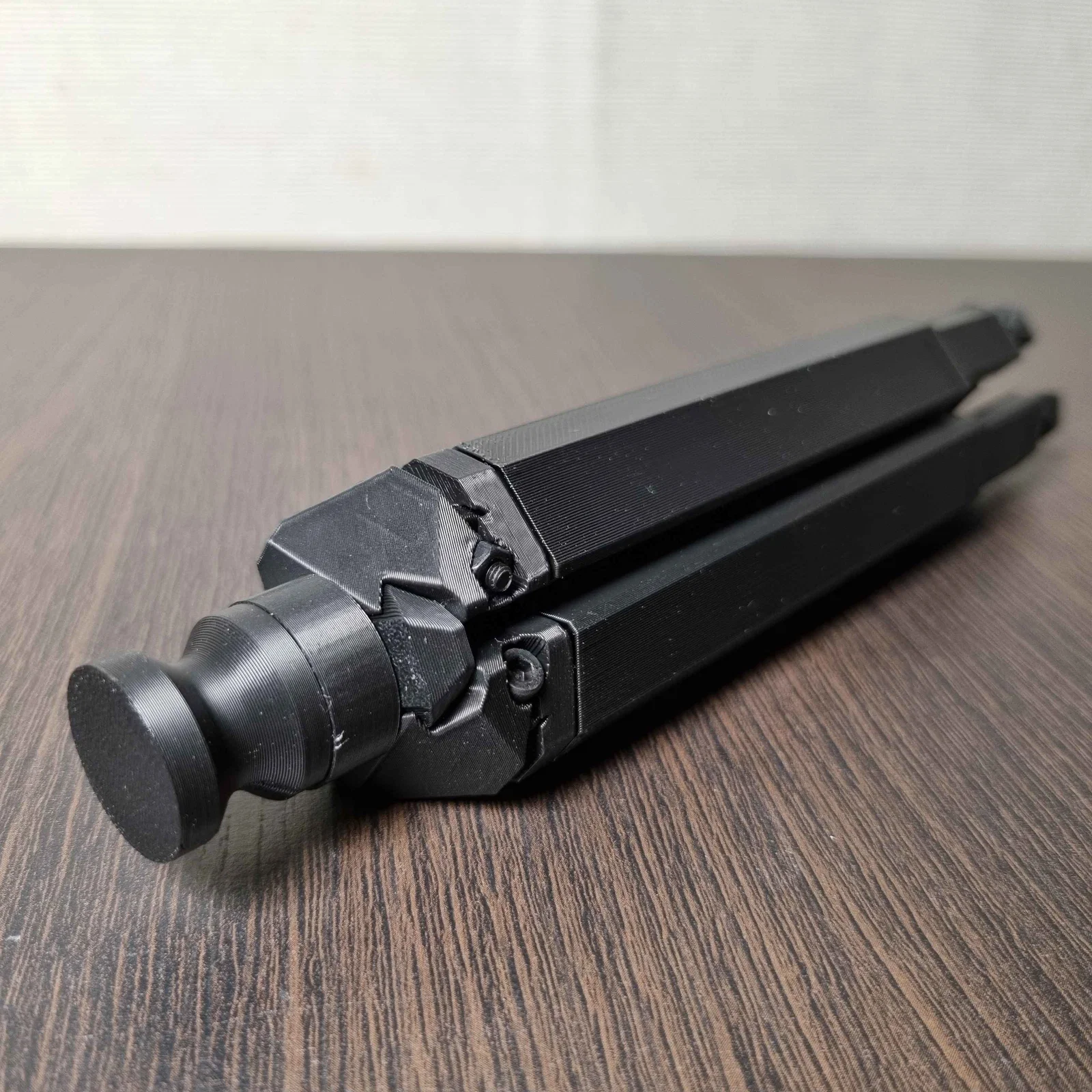

Đây là một cái tripod. Gấp lại thì rất gọn – đường kính khoảng 4cm (38mm) và dài 17.5cm, kéo ra tối đa 45cm. Nó giữ được smartphone (tầm 250g) + thêm 1.5kg tải khi kéo hết cỡ (và 3kg+ nếu không kéo hết), nhưng mình không khuyến nghị dùng cho đồ nặng như vậy.

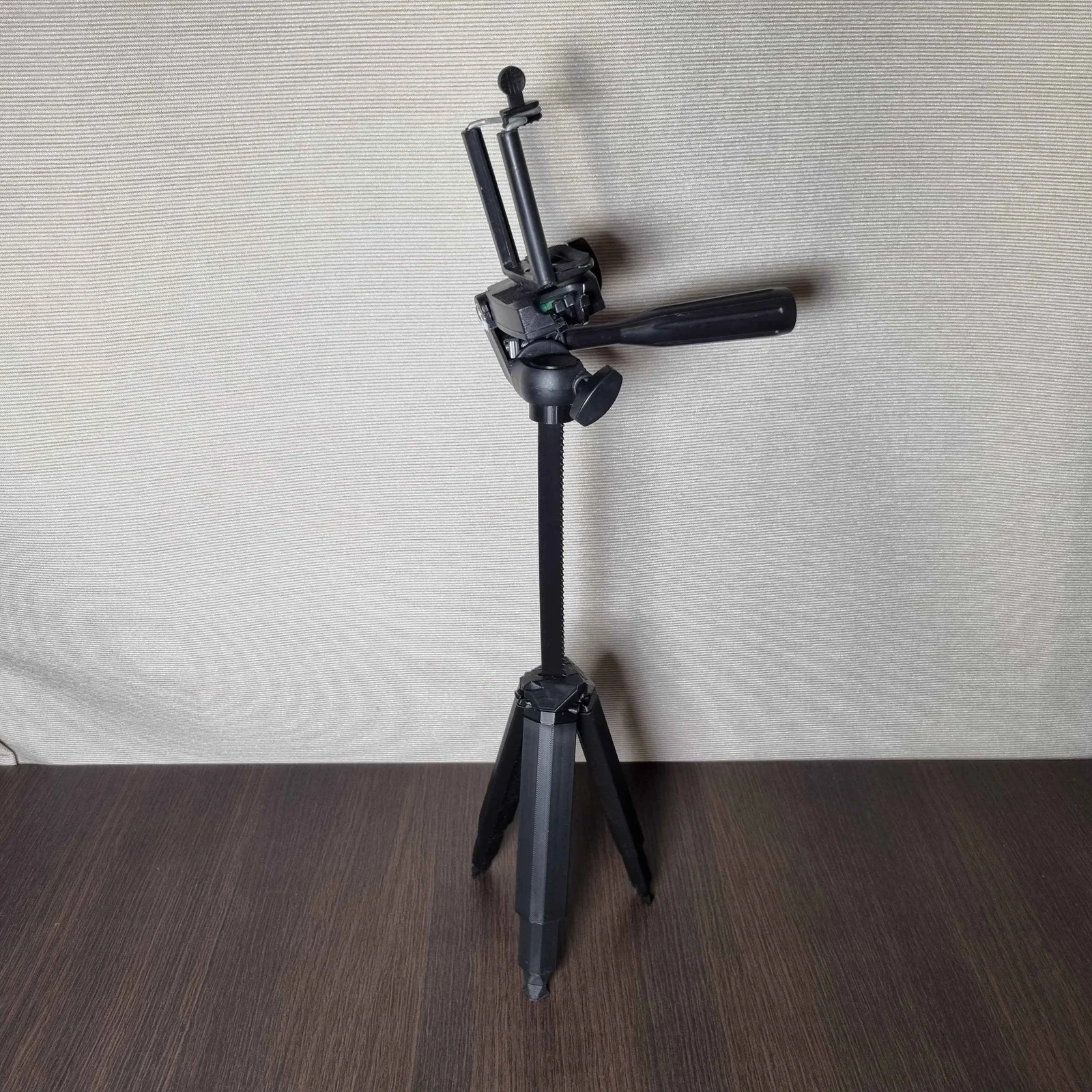

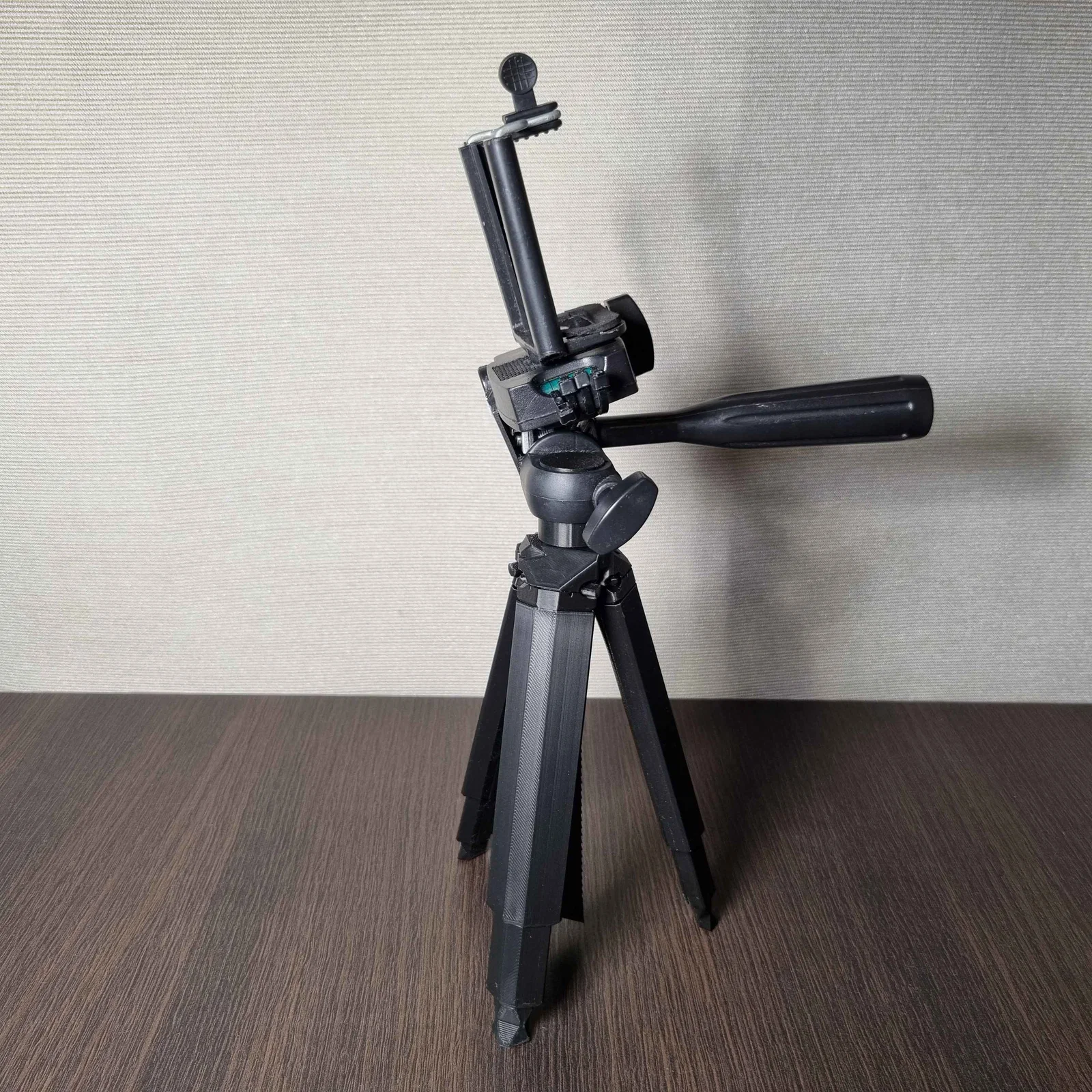

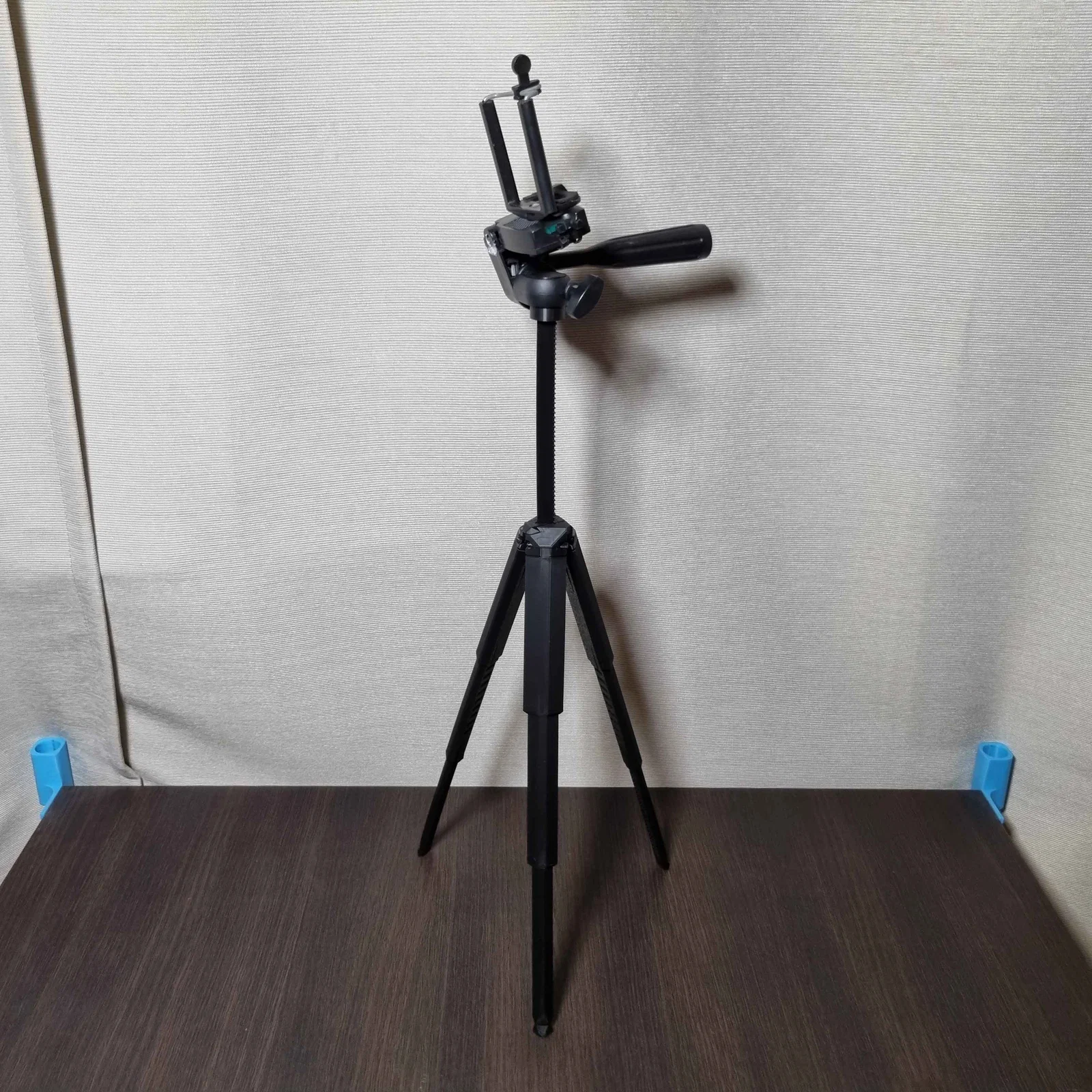

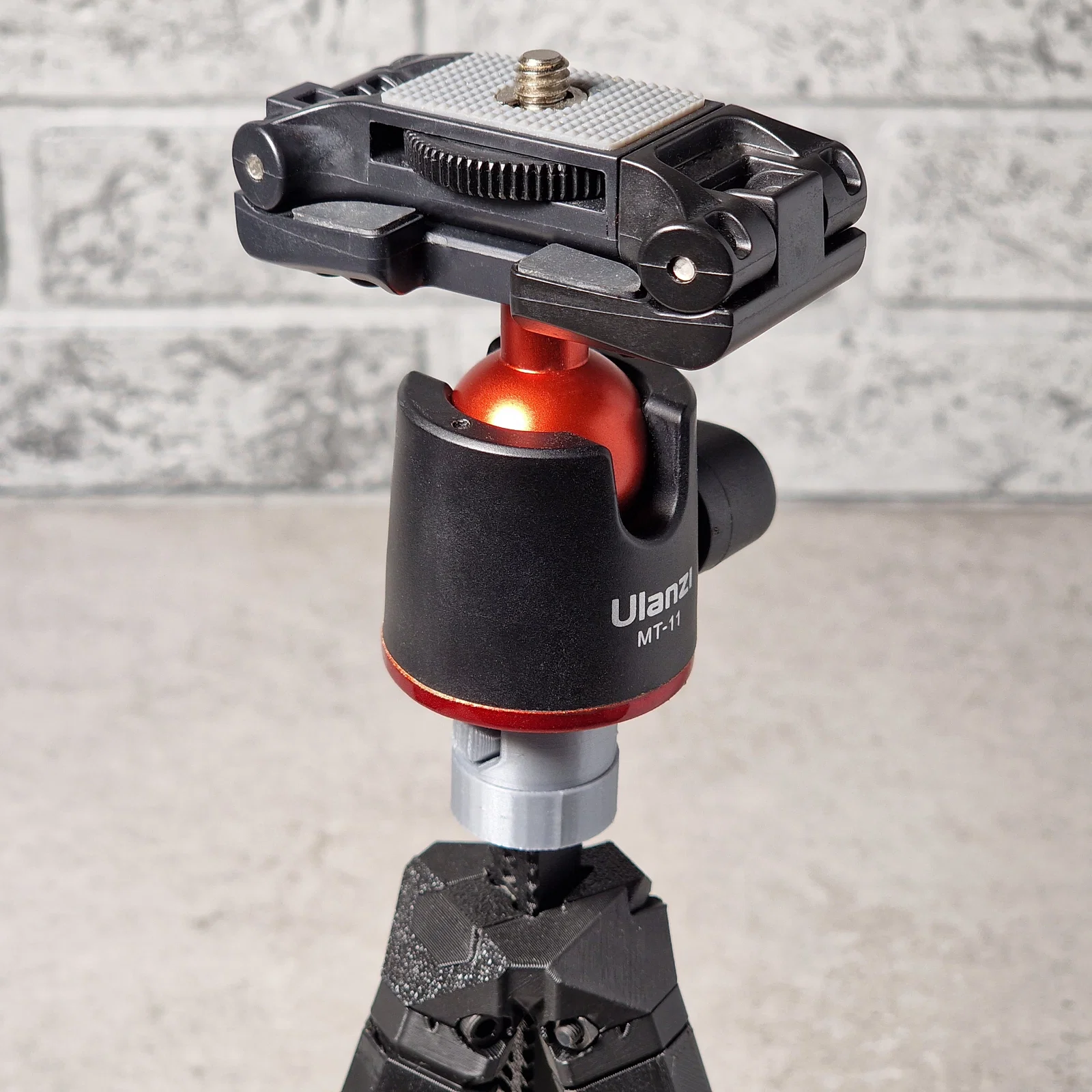

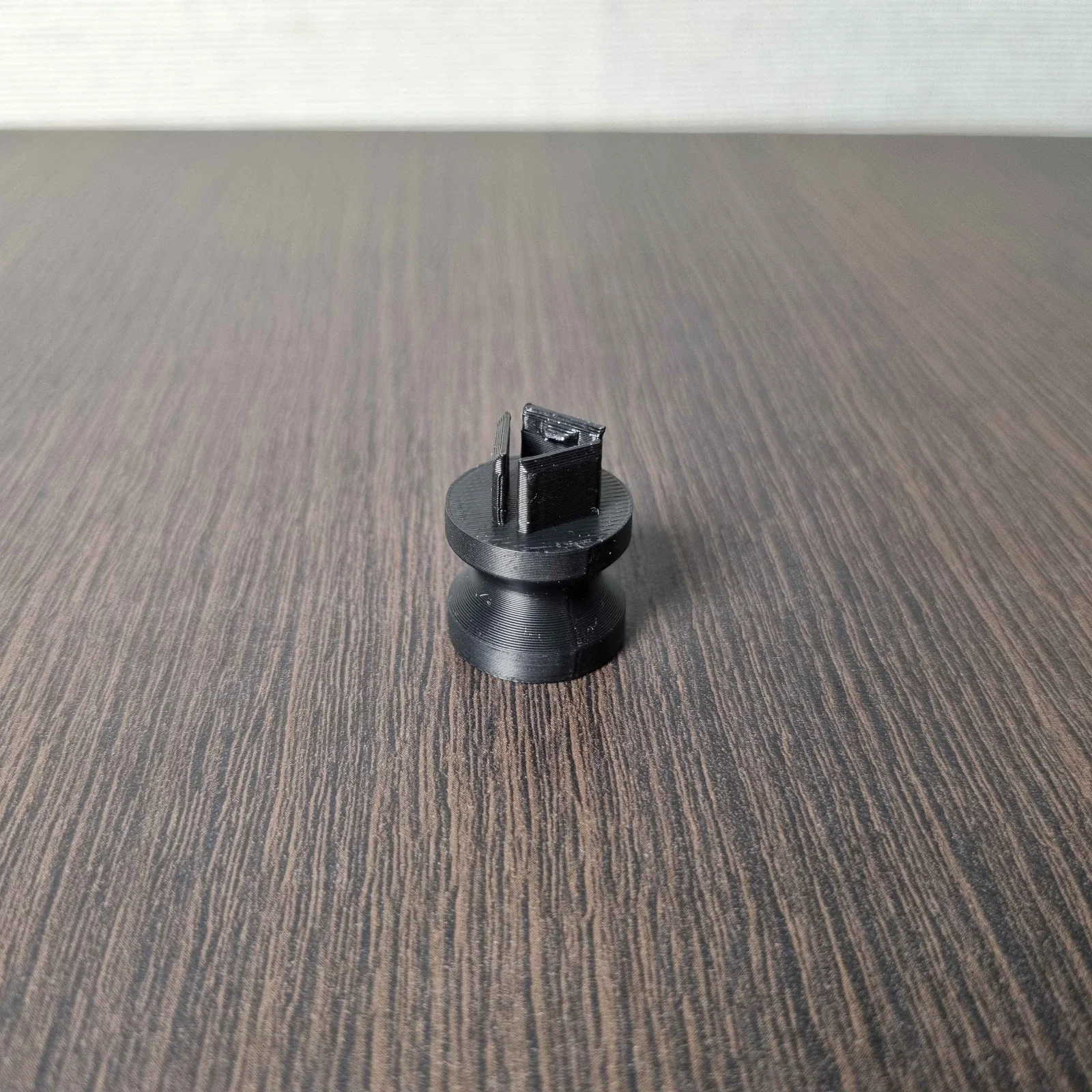

Hiện tại mình chưa nghĩ ra phụ kiện (attachment) nào thật sự ổn, nên bạn sẽ phải tự kiếm/giải pháp như ví dụ trong hình. Tuy nhiên bạn có thể dùng file STL “Modeling attachment” để tự tạo mount theo ý trong Blender hoặc phần mềm khác nếu bạn có ý tưởng.
Chắc chắn mình sẽ làm ít nhất một attachment kẹp điện thoại, nhưng có thể mình sẽ đăng riêng thành model khác.

Updates:

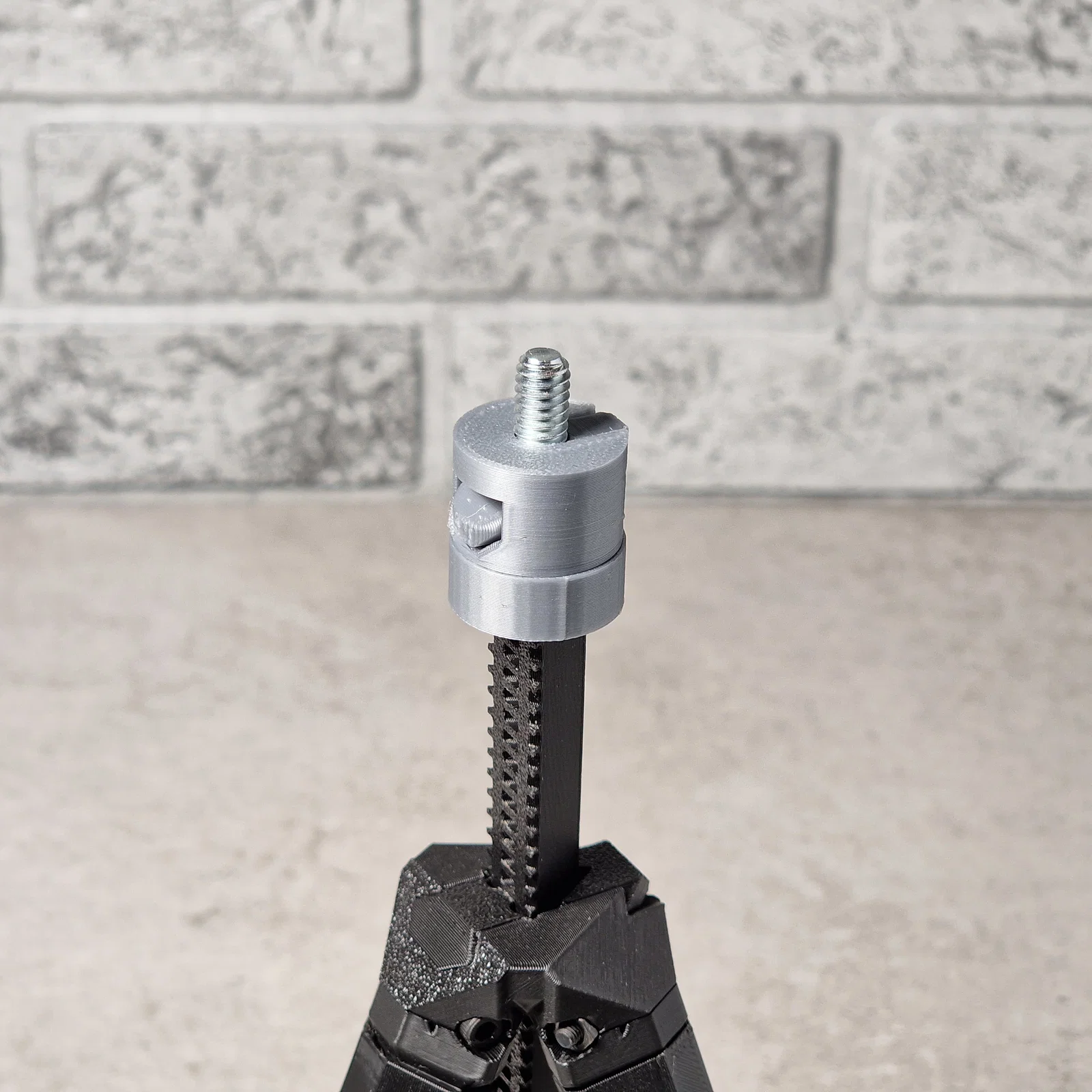

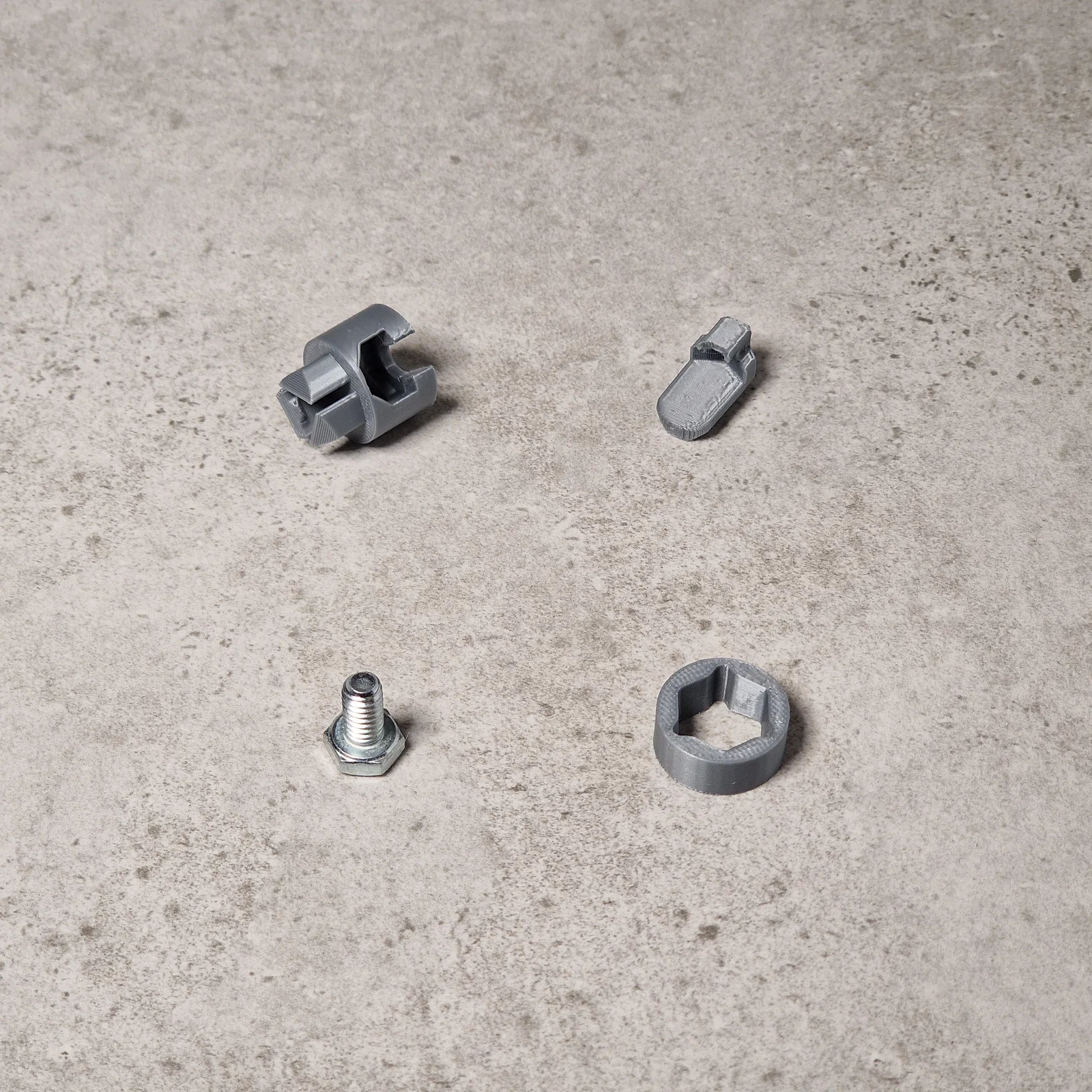

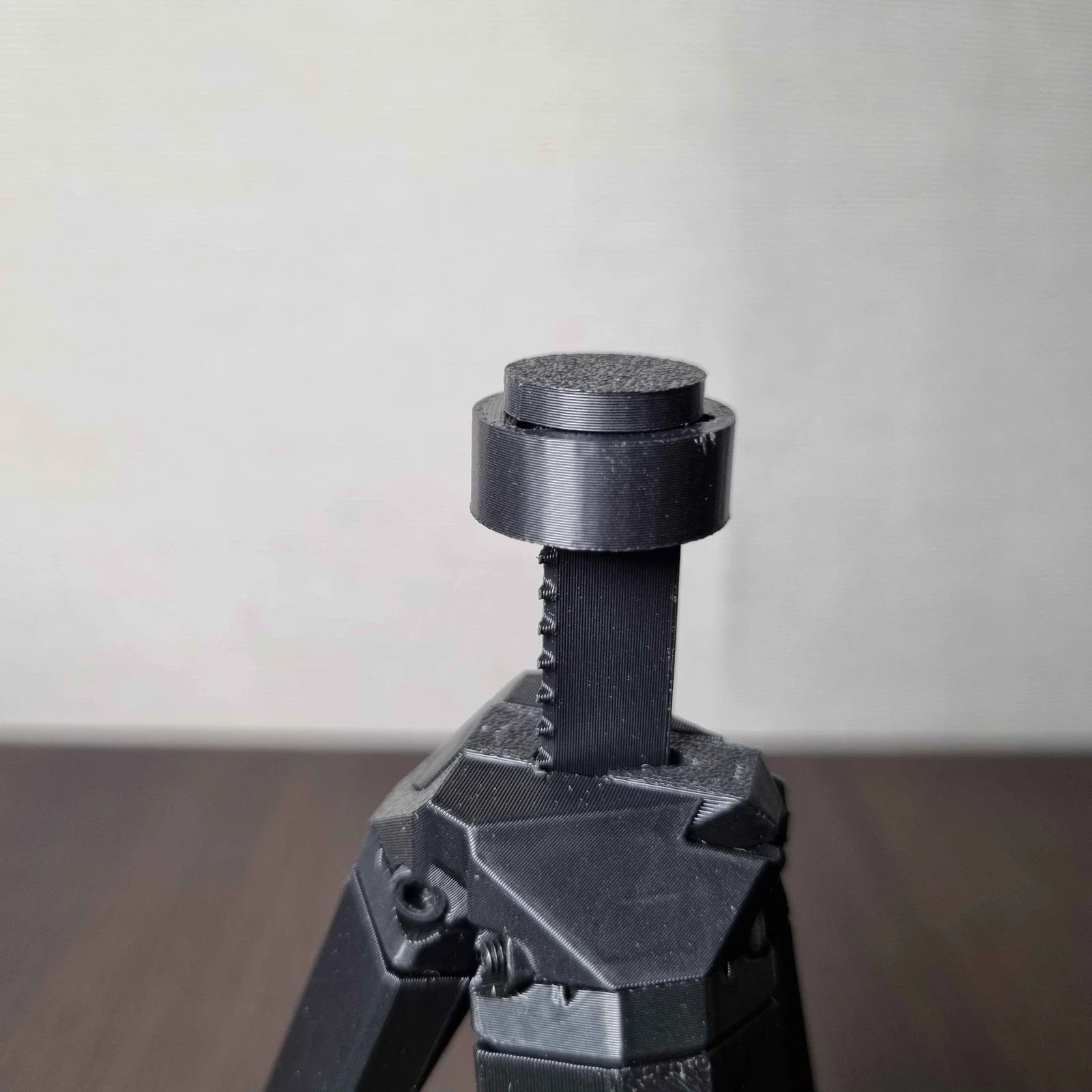

• 12.08.2024 - cải thiện chân/nhánh của attachment và clip để bền, ổn định hơn; thêm attachment mới cho ốc ¼ inch (đế ốc 11 x 5 mm) xem trong hình

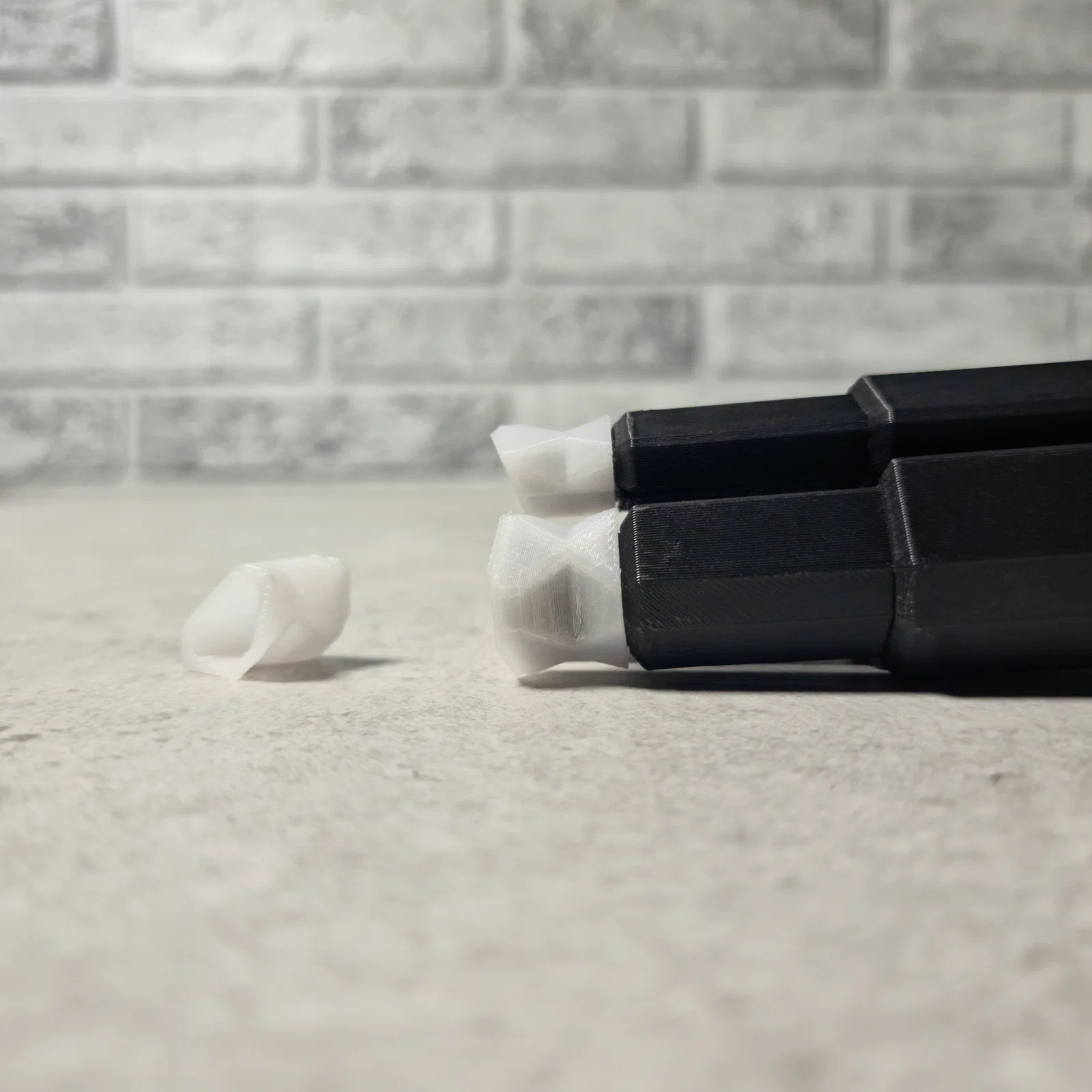

• 24.08.2024 - thêm (tùy chọn) TPU feet caps. Ôm khít như in.

Print

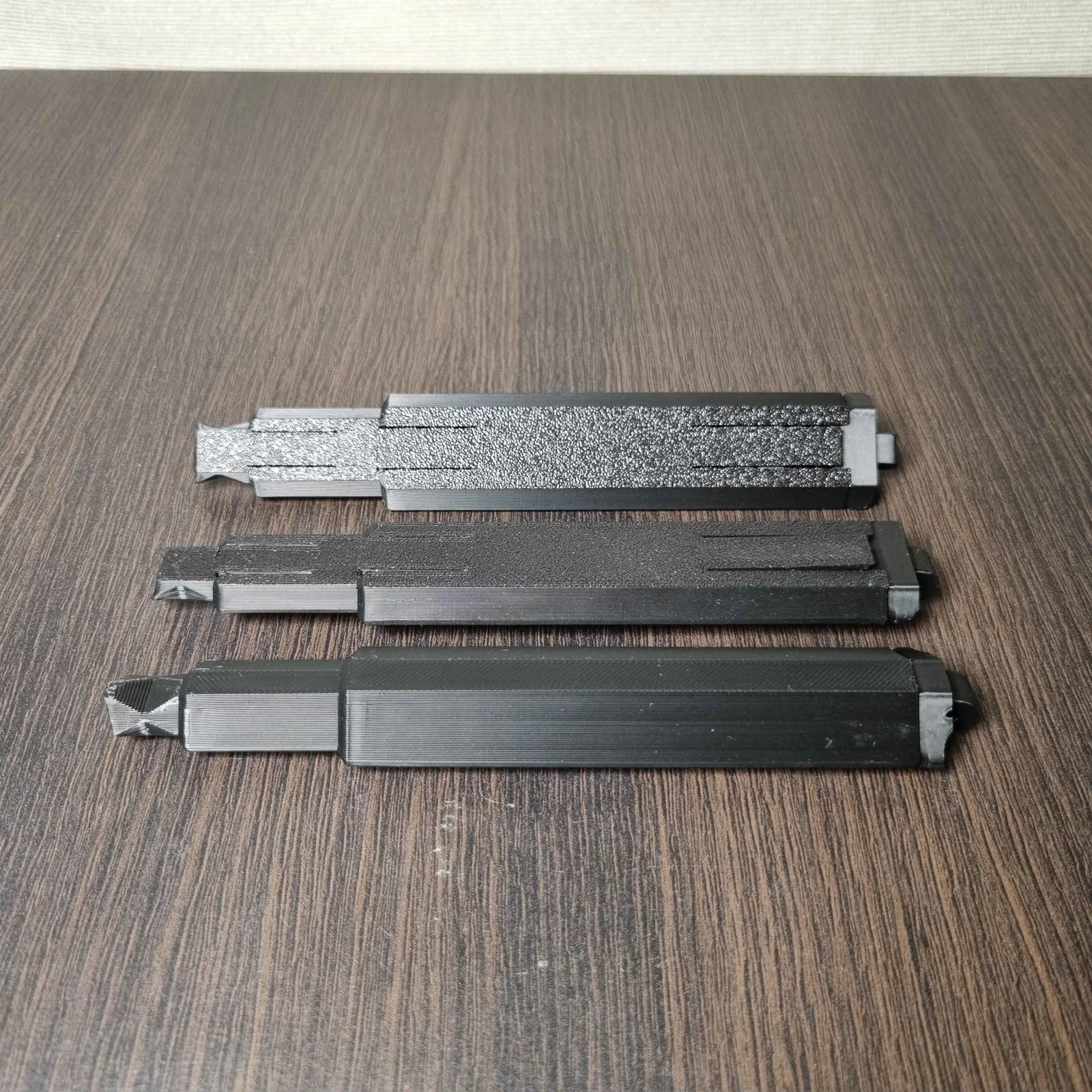

Trong hình là các phần được in bằng black Bambu Lab PLA (nhưng hầu như PLA nào cũng được), nozzle 0.4mm, layer height 0.2mm, bật ironing cho các bề mặt top (cần thiết để fit tốt nhất). Tổng vật liệu khoảng 110–120g. Các latch (ngàm) thiết kế đủ dài để dùng lâu không bị gãy, nên PETG là tùy chọn. Vít M3 cũng là tùy chọn nhưng khuyến nghị (xem phần Assembly bên dưới).

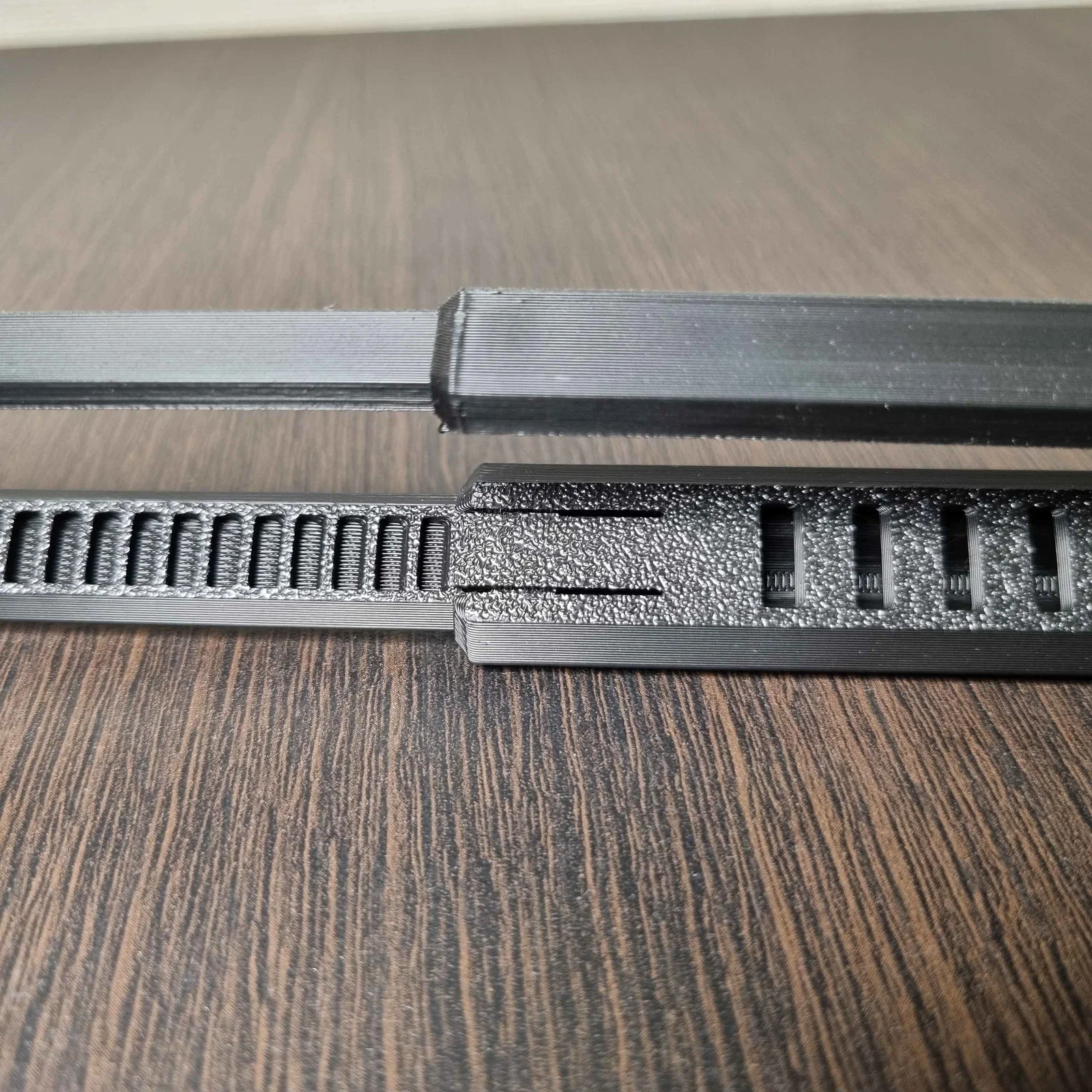

Tất cả part đã được xoay sẵn và in không cần support (phần có thể hơi “khó nhằn” là slider lock do góc của một số vách mỏng).

Nếu bạn quyết định dùng support thì tránh dùng support cho tất cả các part chân (leg), vì gỡ support bên trong mà vẫn giữ được khe hở/độ hở lắp ráp có thể gần như không thể.

Thành (walls) của các rod và tube thật ra không cần infill 100% vì khi in theo phương ngang thì vách đã cho độ cứng tối đa.

Mình in trên Bambu Lab A1 với setting mặc định/stock 0.2mm nên mình không chắc về tolerance và độ chính xác trên các máy in khác.

Bạn cần in các part sau:

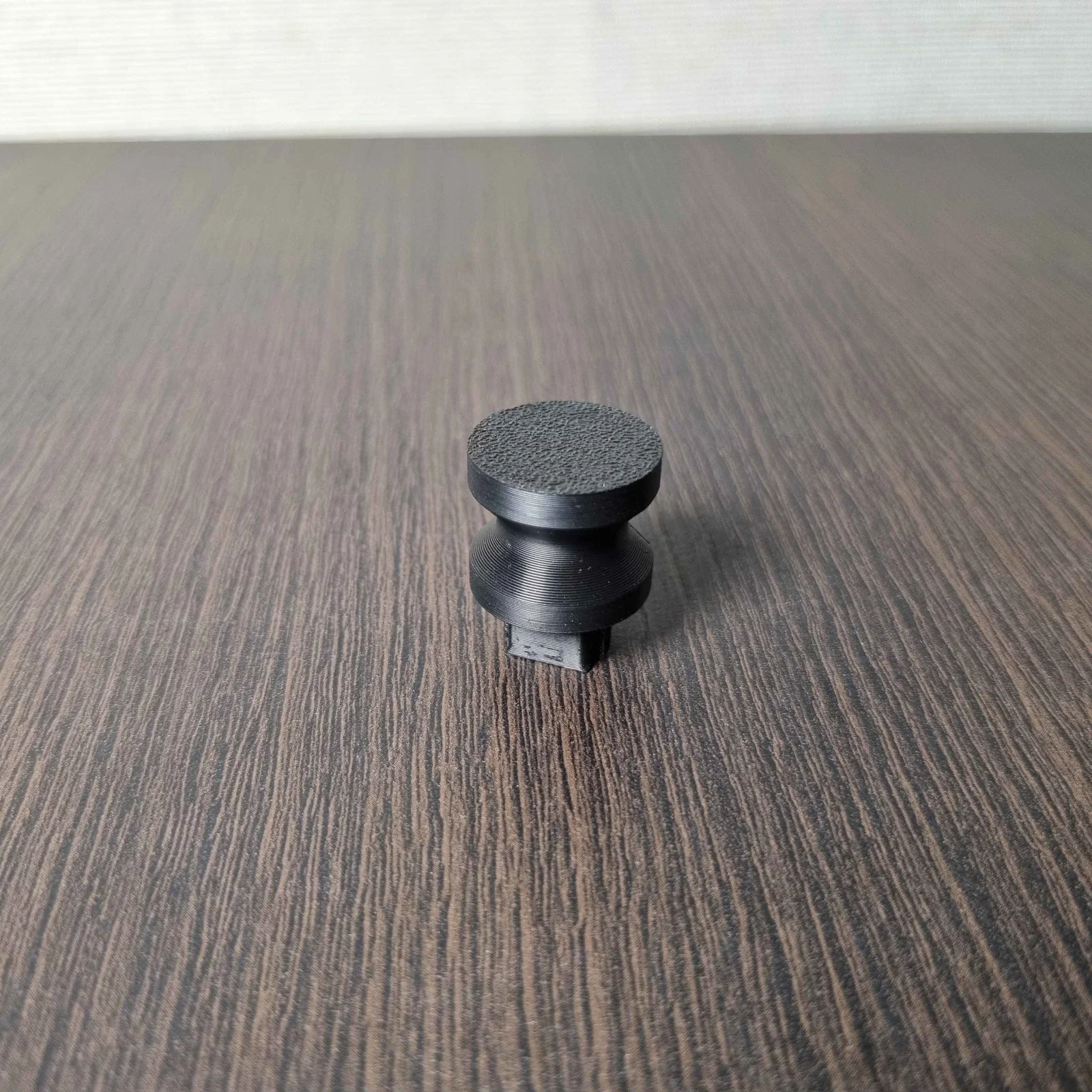

1. Generic attachment 1 cái.
2. Attachment clip 1 cái.
3. Center rod 1 cái.
4. Center rod slider lock 1 cái.
5. Base 1 cái.
6. (Tùy chọn*) Hinge pin 1 cái. (hoặc bu lông M3 dài 20mm + ê-cu)
7. Leg connector 3 cái.
8. Leg main 3 cái.
9. Leg extension middle 3 cái.
10. Leg extension end 3 cái.
11. (Tùy chọn) TPU foot cap 3 cái.

* Nếu bạn xoay xở được mà không cần nó

Assembly

Bắt đầu với phần chân:

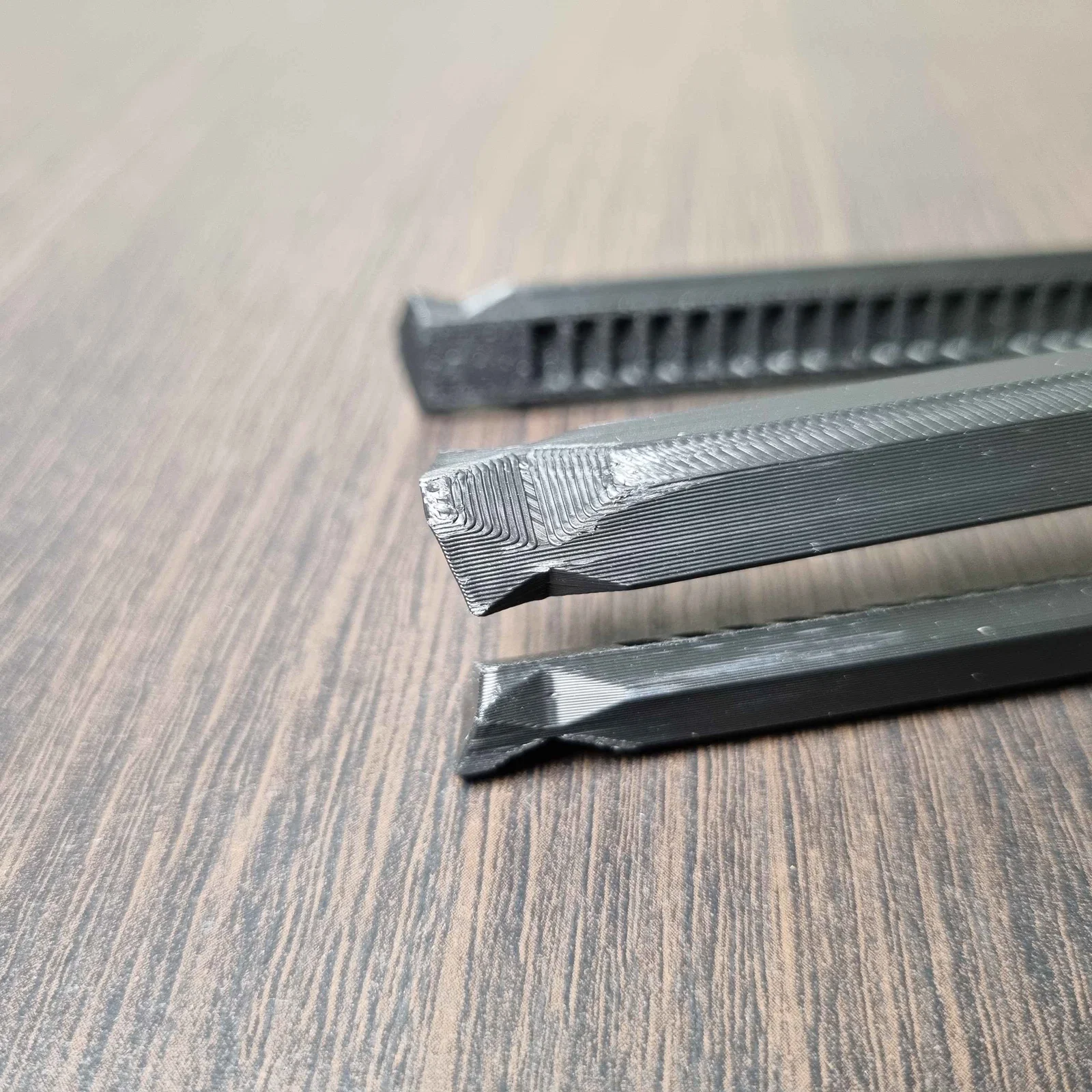

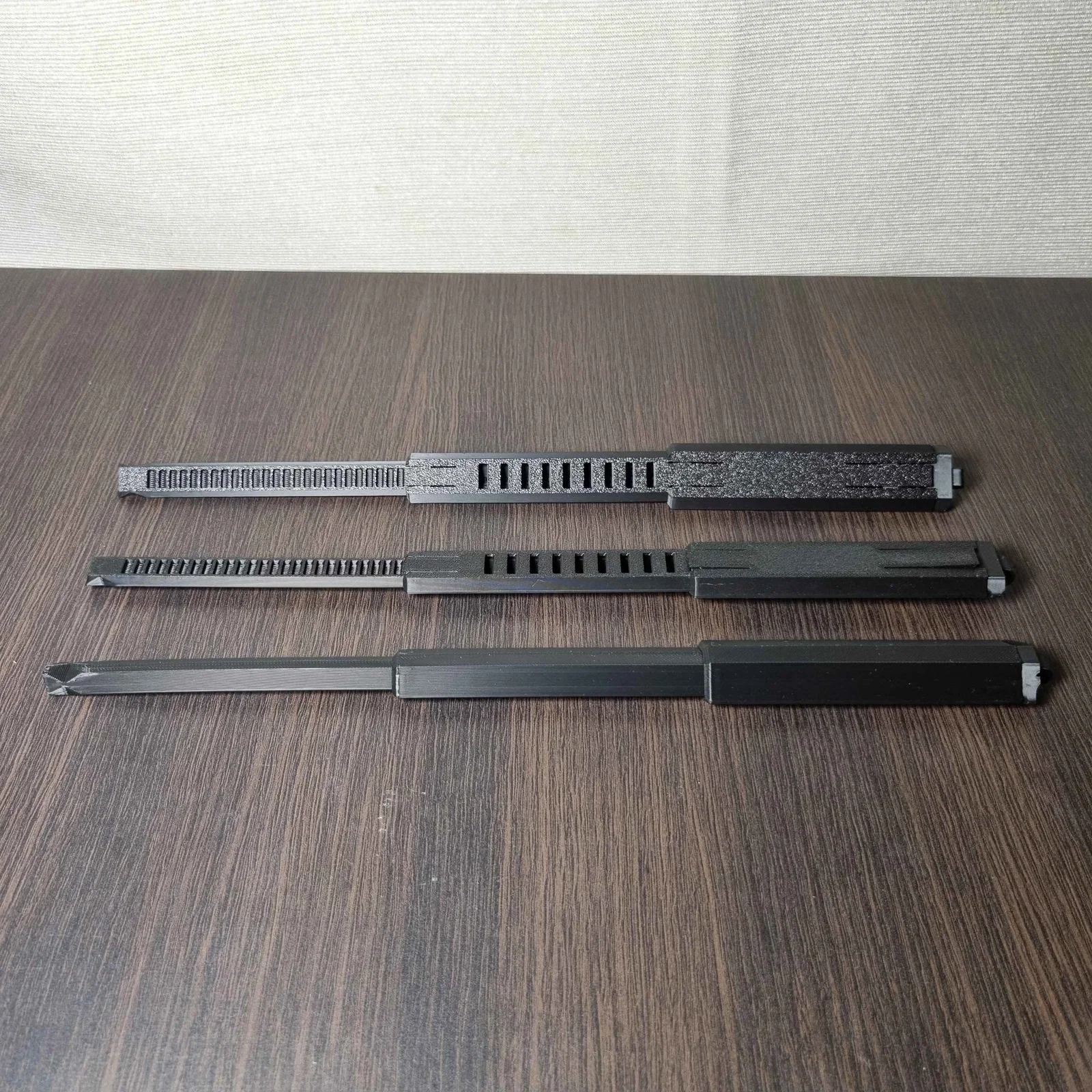

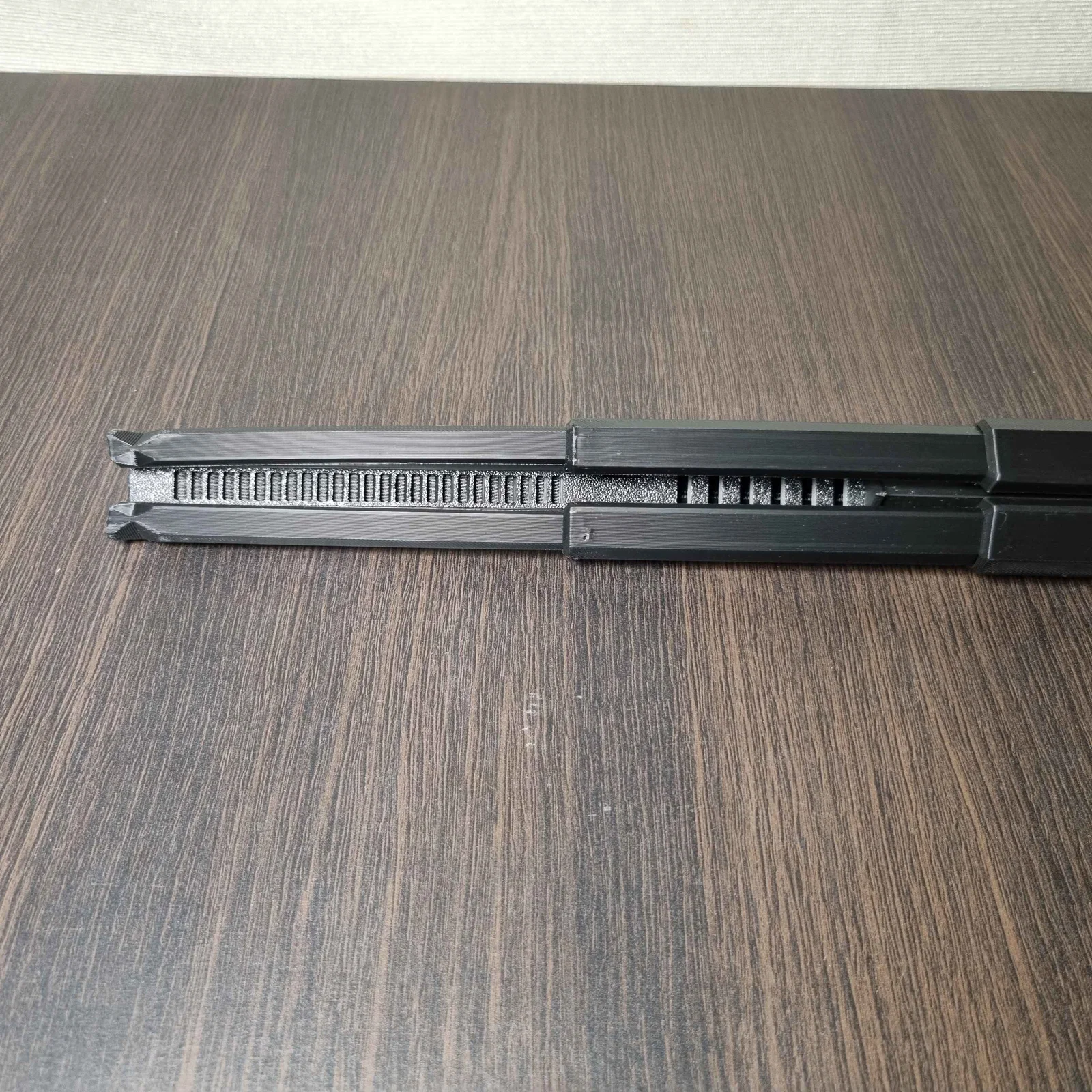

1. Đầu vát của end extension đưa vào bên trong middle extension từ phía không có latch. Khi nó trồi ra hoàn toàn ở đầu còn lại, bạn có thể kéo latch lên rồi đẩy end extension vào để thu lại, nhưng bước này không bắt buộc trong lúc ráp.
2. Middle extension đưa vào ống main leg từ phía có latch lớn hơn, trượt xuống hướng về và đi qua latch nhỏ hơn.
3. Leg connector đưa vào main leg và được giữ bằng latch lớn.
4. Bọc TPU foot cap vào end extension. Vậy là xong 1 chân.

Base:

1. Lắp center rod slider lock vào khe trên cùng của base và canh với lỗ hình tam giác – nhớ đảm bảo bạn nhìn thấy hình tam giác trong lỗ; nếu không thấy thì bạn phải đưa slider vào từ đầu còn lại. Để thao tác dễ nhất, bạn nên để slider quay mặt phía in trên bedplate lên trên.

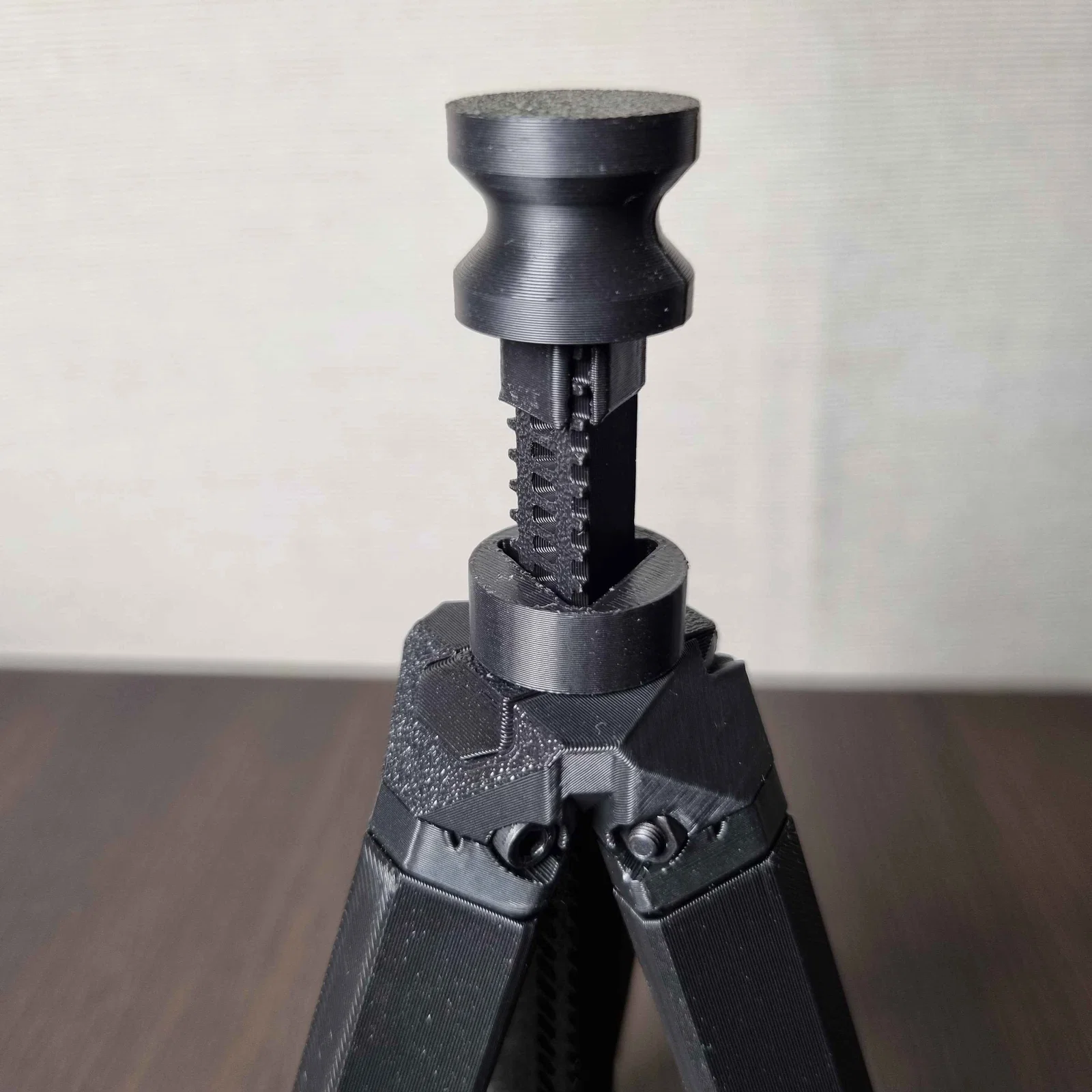

2. Đảm bảo lỗ giữa không bị vướng – đưa triangular rod từ dưới base lên; nếu cần thì đẩy slider tới lui. Sau đó bạn trượt slider lock vào để khóa rod ở độ cao mong muốn.

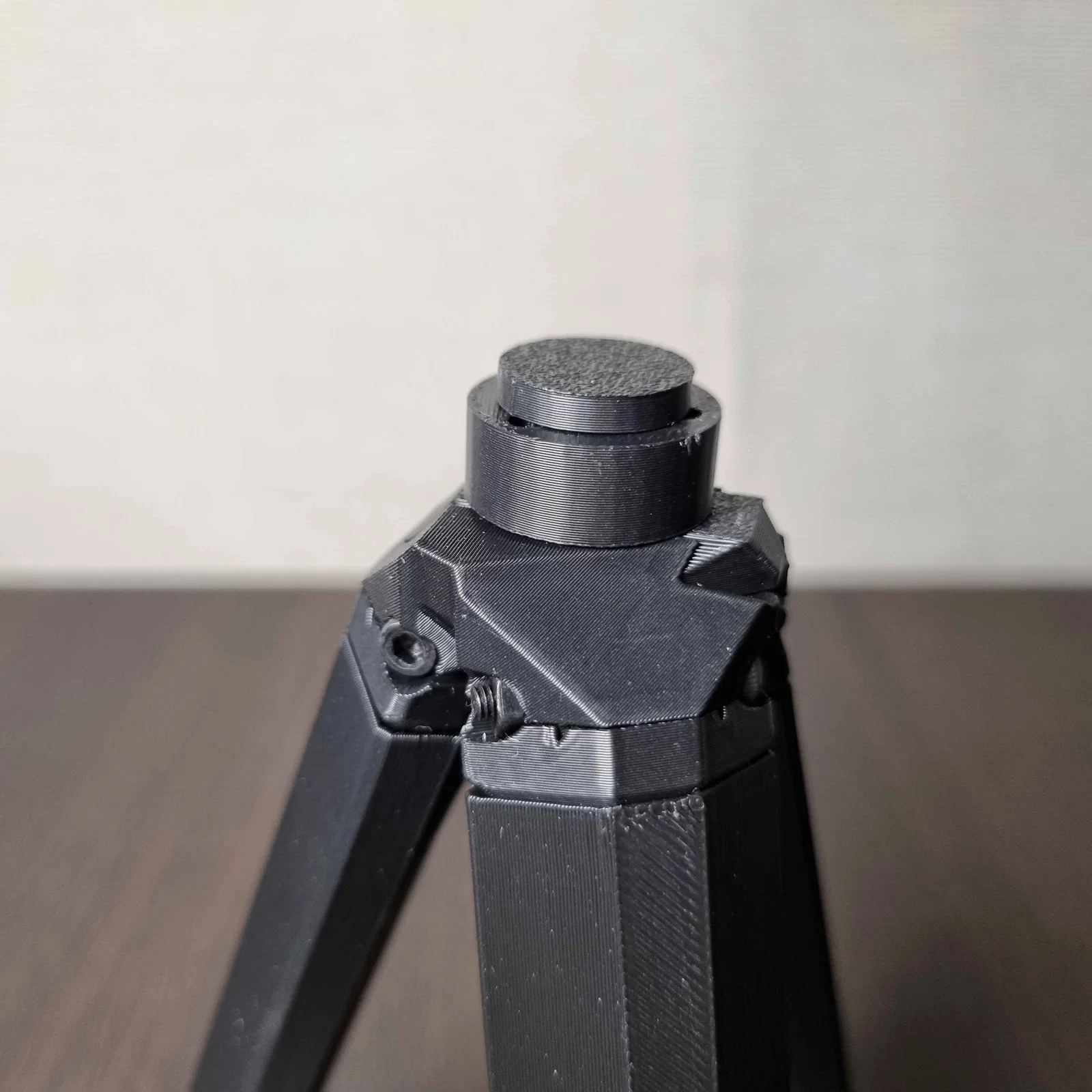

3. Gắn Attachment clip lên trên rod; mặt in trên bed của nó nên chạm vào mặt trên của base.

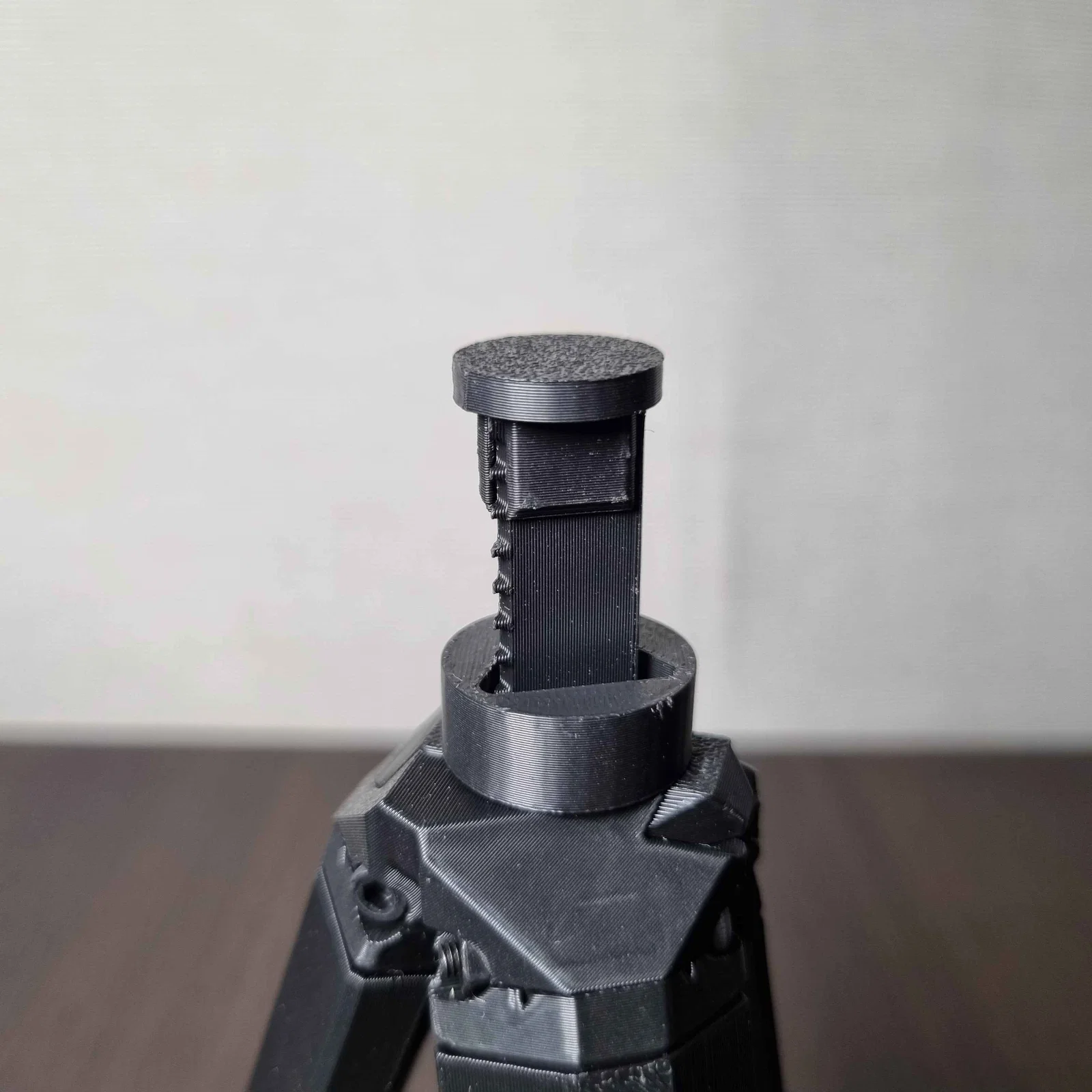

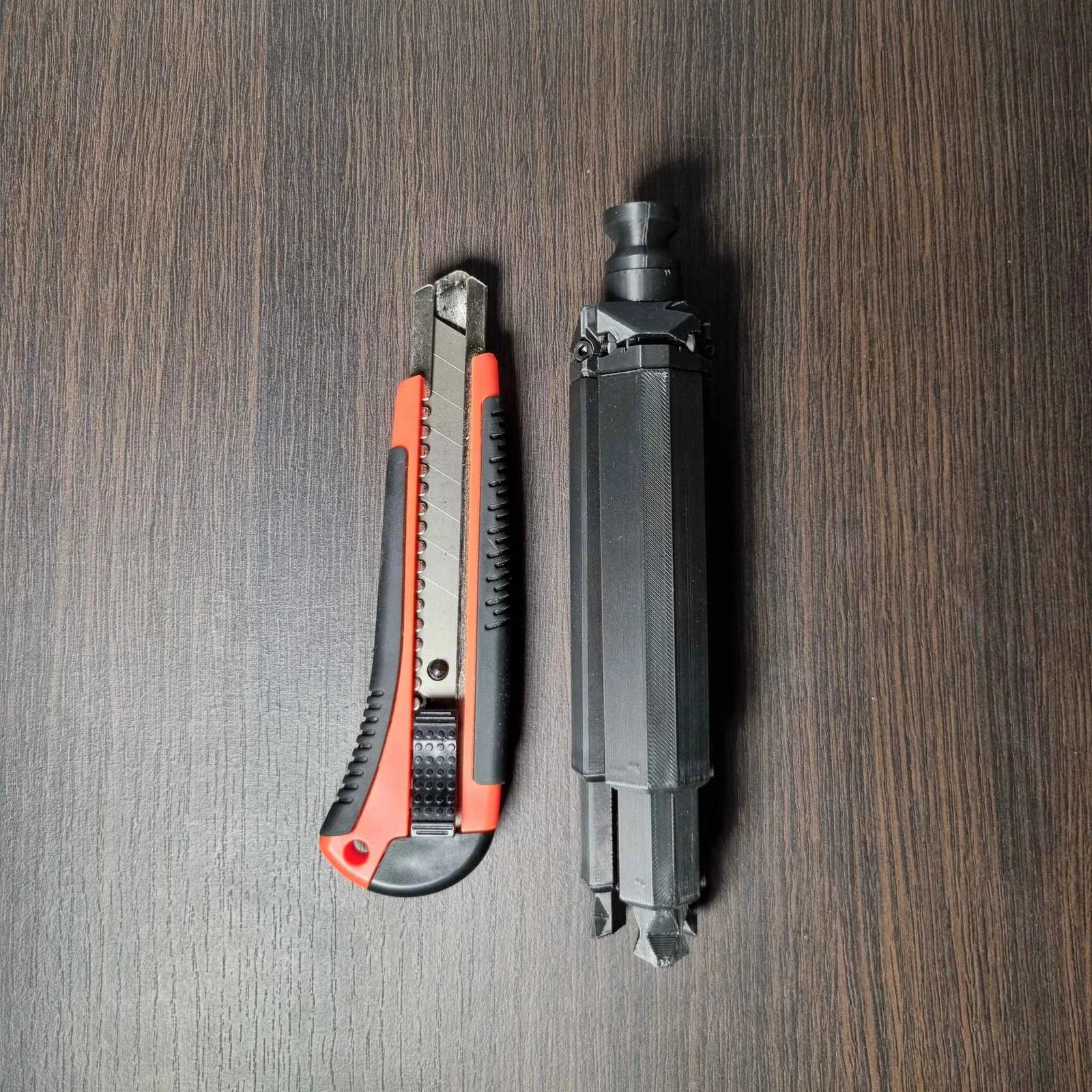

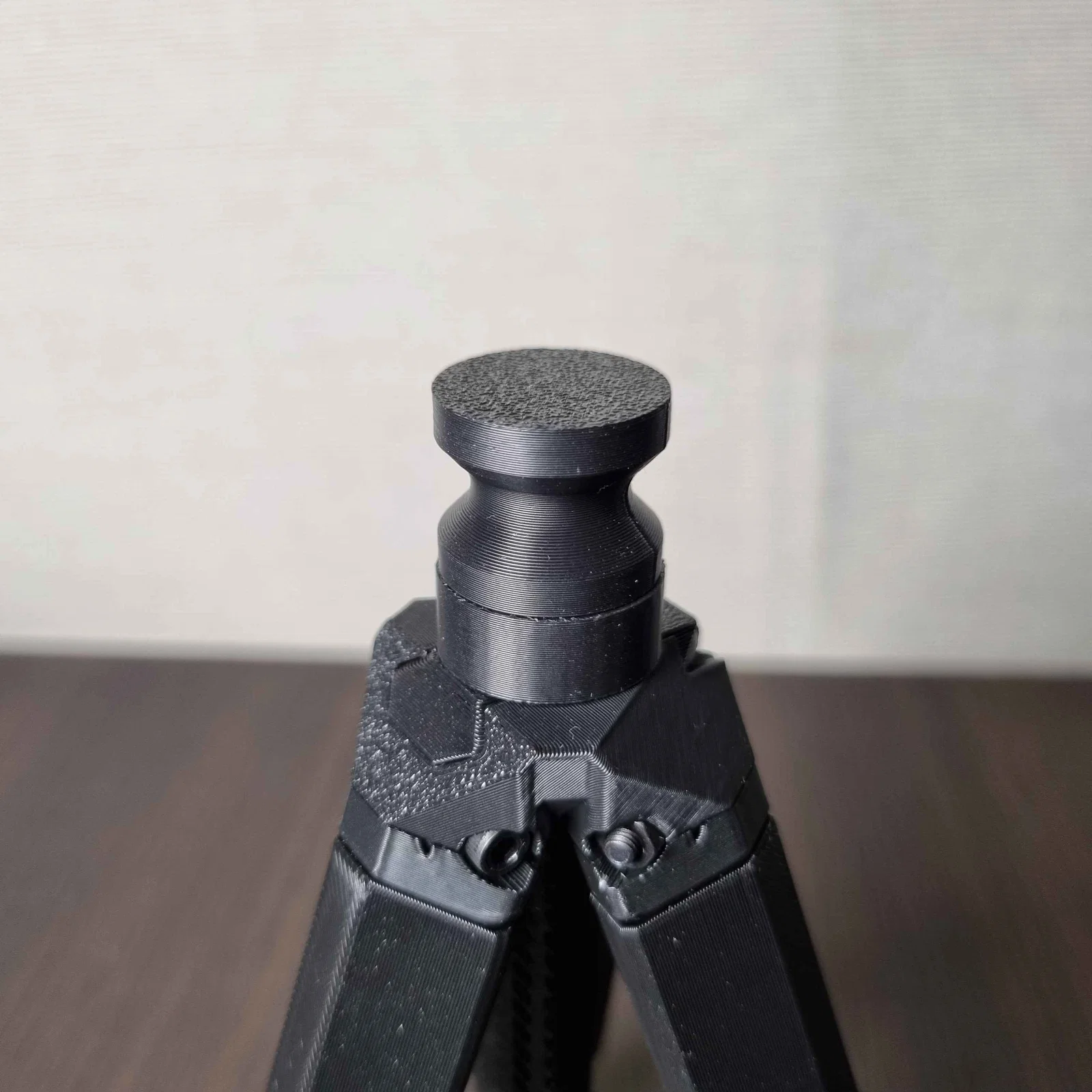

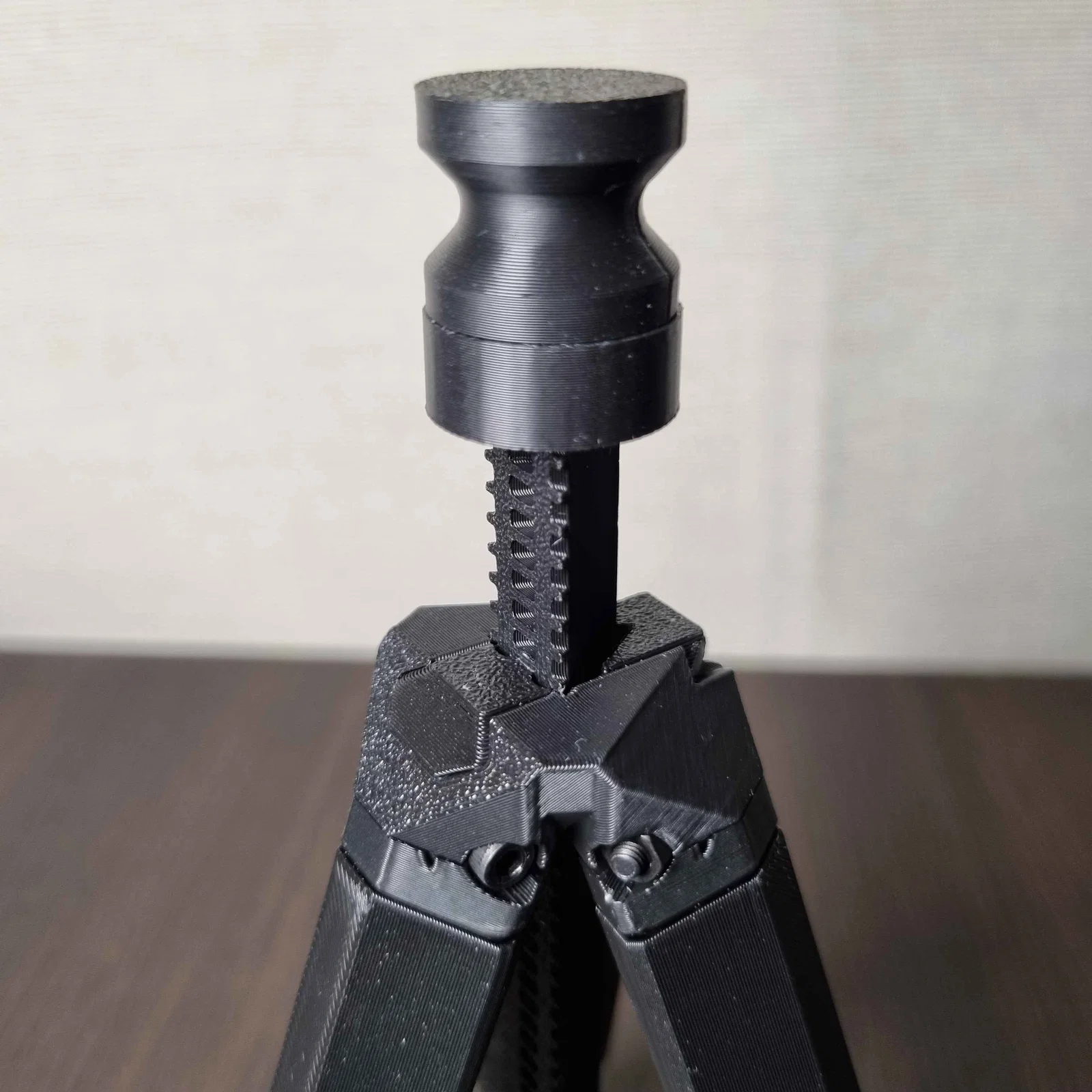

4. Gắn Generic attachment lên đỉnh của central rod – canh gờ/ngàm bên trong của attachment với các lỗ trên rod, rồi trượt attachment clip lên để khóa lại. Lưu ý cảnh báo – tháo ra sẽ khó (nhưng con dao rọc giấy trong hình giúp dễ hơn nhiều) vì lỗ được vát để tăng ma sát tối đa.

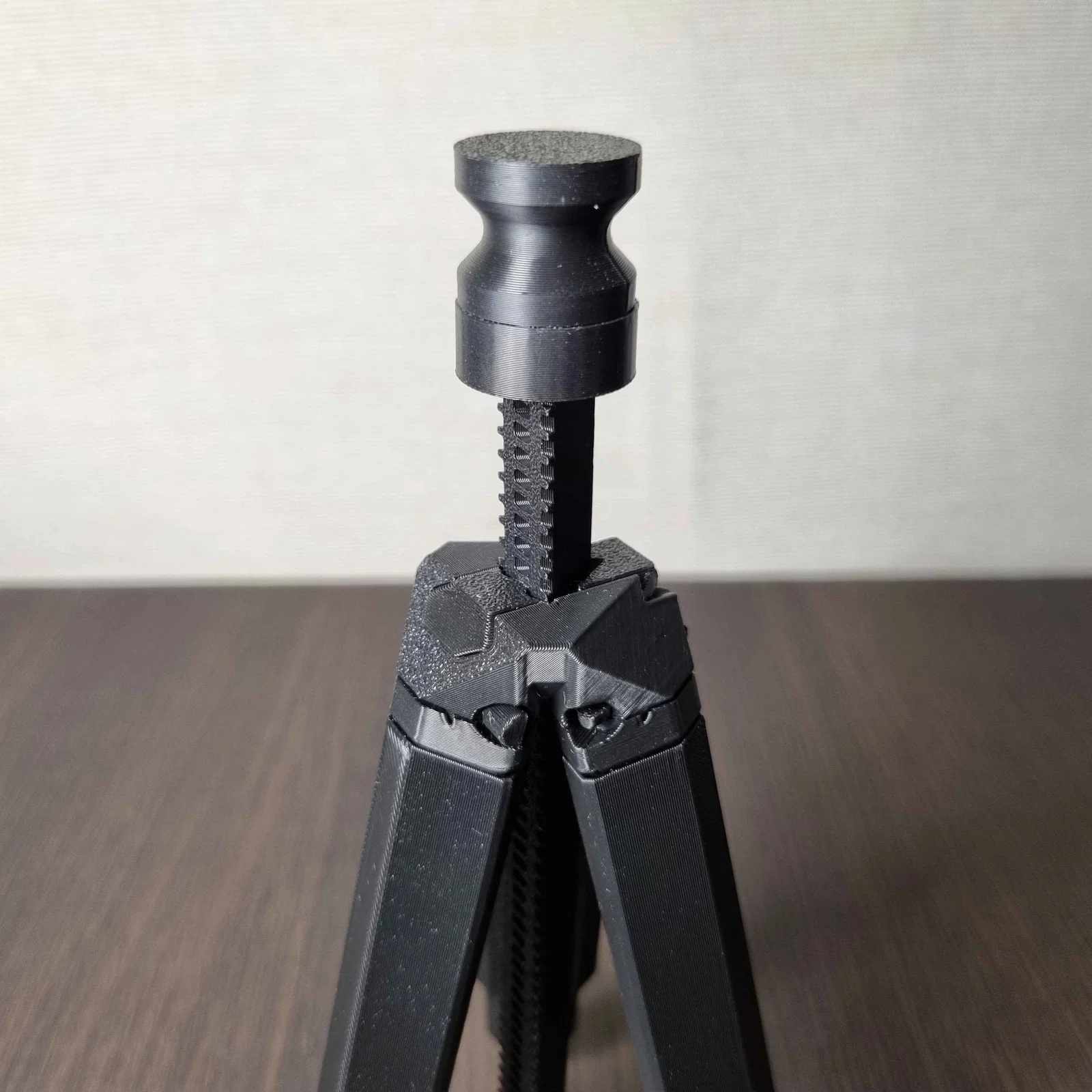

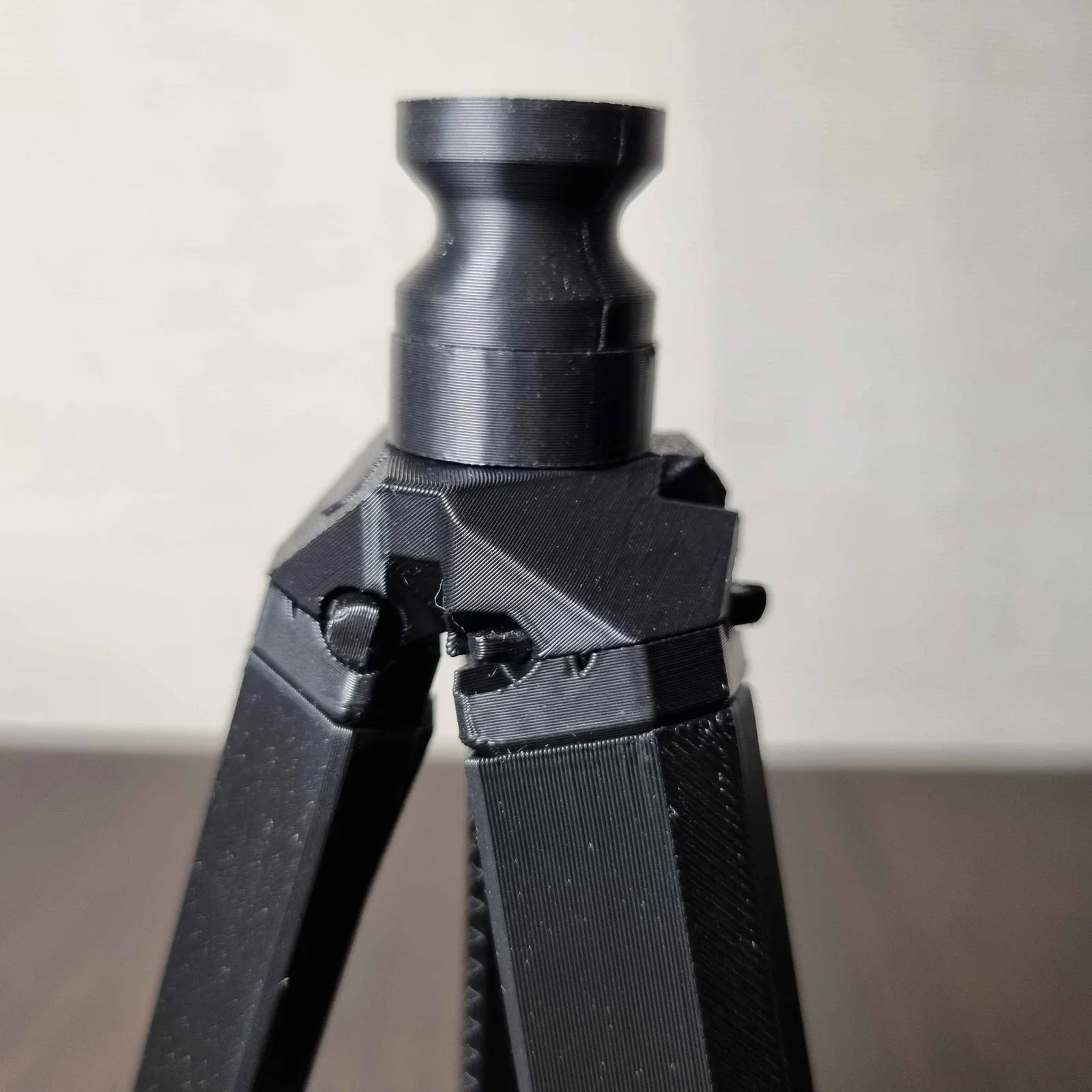

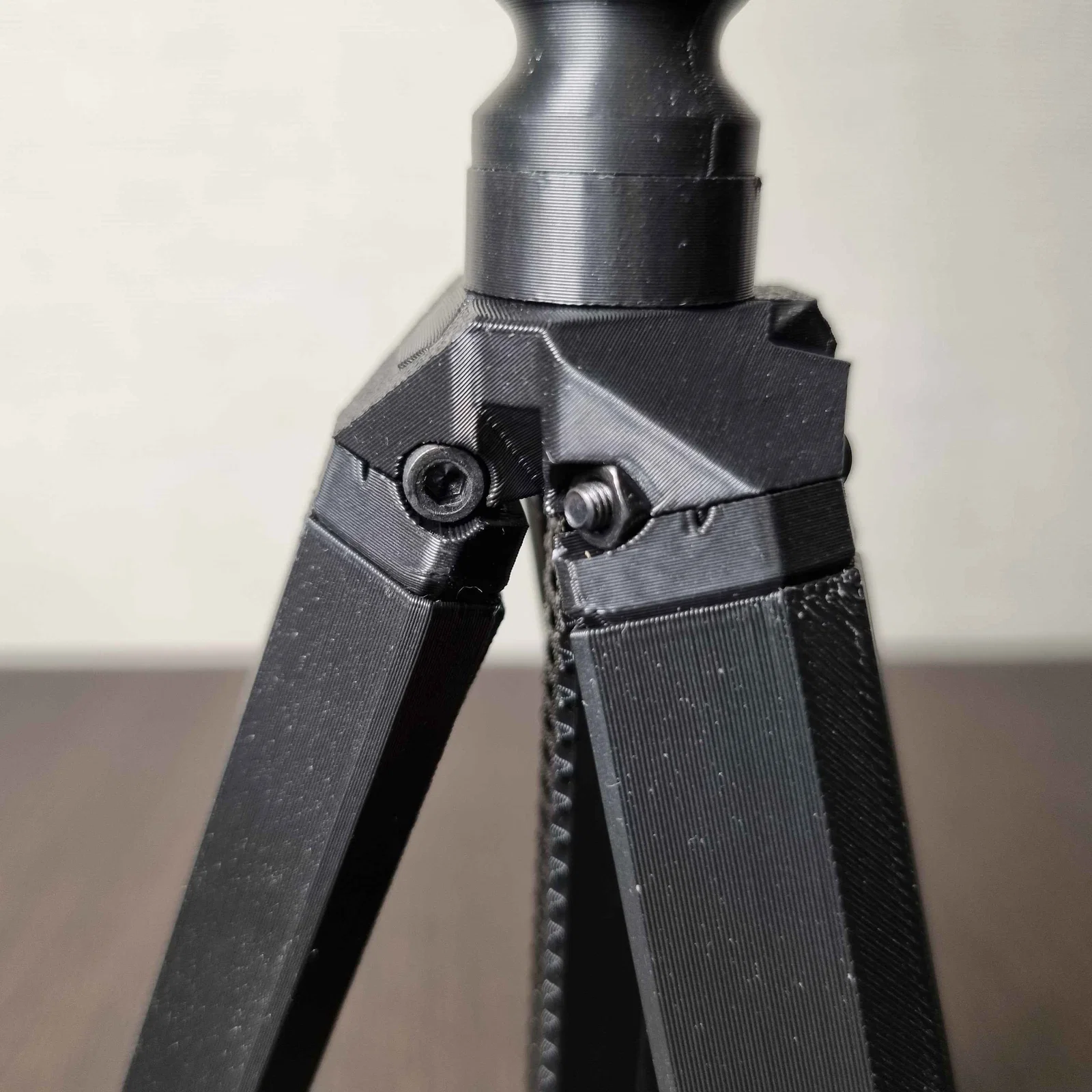

5. Gắn side legs vào base – phần latch và pattern mặt bedplate nên quay vào trong base, còn mặt trên của bản in quay ra ngoài. Siết bằng bu lông M3 20mm và ê-cu (khuyến nghị), hoặc dùng hinge pin.

Lúc đầu có thể hơi sít, bạn cứ xoay/đẩy các phần vài lần là mọi thứ sẽ chạy mượt thôi.
