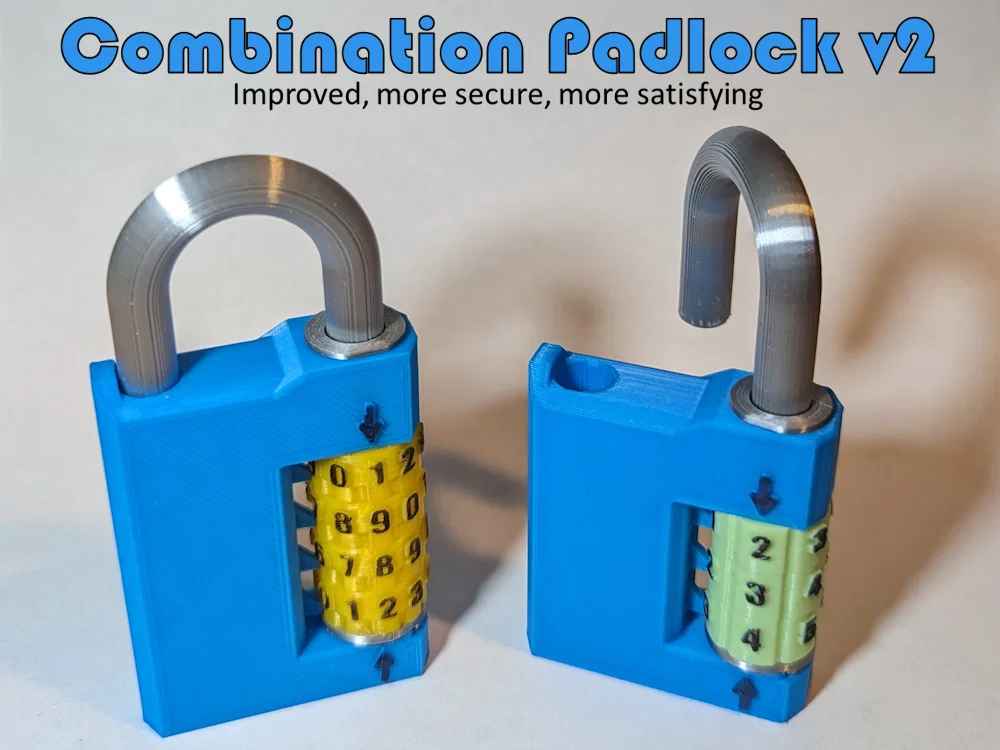

Combination Padlock v2 (Ổ khóa số) - Bản in 3D hoạt động

Đây là một mẫu ổ khóa số (combination padlock) hoạt động được, có thể dùng thay cho ổ Master Lock tiêu chuẩn để khóa tủ locker hoặc các kiểu chốt/khóa tương tự. Độ bền khá ổn, nhưng vì là nhựa nên không phù hợp cho nhu cầu an ninh cao.

CẬP NHẬT 8/22/2024:

• Đã sửa các file thân (body) bằng cách tăng clearance quanh các detent và lò xo. Dùng Body_FIXED.STL. Việc này sẽ giải quyết lỗi in mà nhiều người đang gặp.

• Thêm tuỳ chọn in lò xo rời nếu bạn thích. In kiểu này lò xo hoạt động rất ổn và thường sẽ dễ in thành công hơn. Dùng Body_noSprings.STL và Spring.STL. Hướng dẫn cập nhật ở bên dưới.

Tính năng:

• Combo tuỳ chỉnh: tối đa 10.000 tổ hợp
• Tuỳ chọn “mức độ bảo mật”: 3 hoặc 4 tumbler với dãy số 6 hoặc 10 chữ số

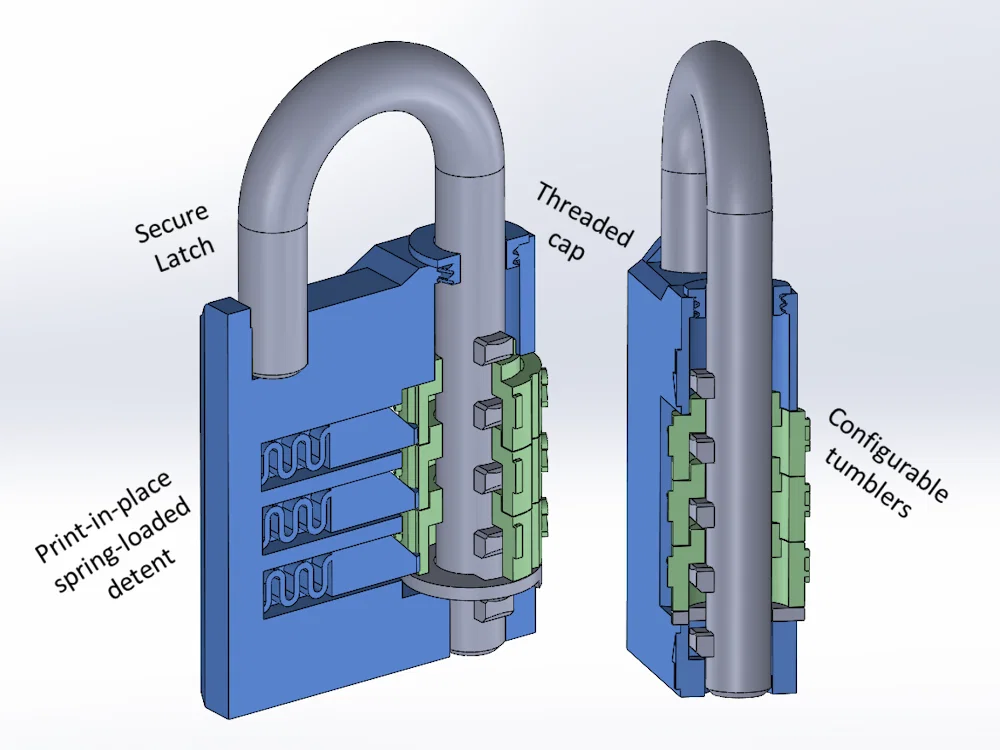

• Detent có lò xo trên từng tumbler giúp định vị chính xác và cho cảm giác “khấc” rất đã tay

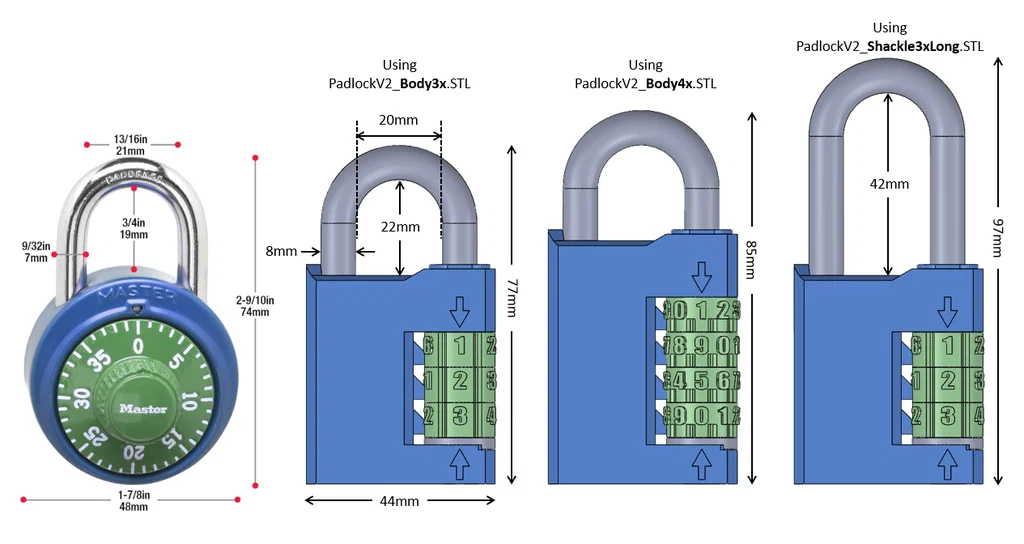

• Kích thước tương tự dạng Master Lock xoay cổ điển, tương thích với đa số locker và các loại latch khác
• Thân khóa và càng khóa (shackle) chắc, khó bị cạy mở bằng lực
• Tuỳ chọn shackle thường hoặc shackle dài để khóa được các latch lớn hơn
• Có file SolidWorks để bạn tự chỉnh sửa

Cơ chế khóa số được lấy cảm hứng từ thingiverse.com/thing:409462 của BLed.

Files cần in

Các chi tiết có thể hoán đổi để tạo nhiều cấu hình khác nhau. Dưới đây là vài ví dụ chọn file STL:

• Ví dụ 1: Ổ khóa 3 tumbler, 6 digits và shackle dài, combo 123

  • PadlockV2_Body3x_FIXED.STL
  • PadlockV2_Shackle3xLong.STL
  • PadlockV2Tumbler6x1.STL
  • PadlockV2Tumbler6x2.STL
  • PadlockV2Tumbler6x3.STL
  • PadlockV2_Cap.STL
  • PadlockV2_Spacer.STL

• Ví dụ 2: Ổ khóa 4 tumbler, 10 digits và shackle ngắn, combo 1982, in lò xo rời

  • PadlockV2_Body4x_NoSprings.STL
  • PadlockV2_Springs.STL (in 4 cái)
  • PadlockV2_Shackle4x.STL
  • PadlockV2Tumbler10x1.STL
  • PadlockV2Tumbler10x9.STL
  • PadlockV2Tumbler10x8.STL
  • PadlockV2Tumbler10x2.STL
  • PadlockV2_Cap.STL
  • PadlockV2_Spacer.STL

Cài đặt in (Print Settings)

0.2mm Layer Height
0.4mm Line Width

Vật liệu: PLA+

Body (có lò xo print-in-place) - Body_FIXED.STL

• Walls 3, infill 20%+

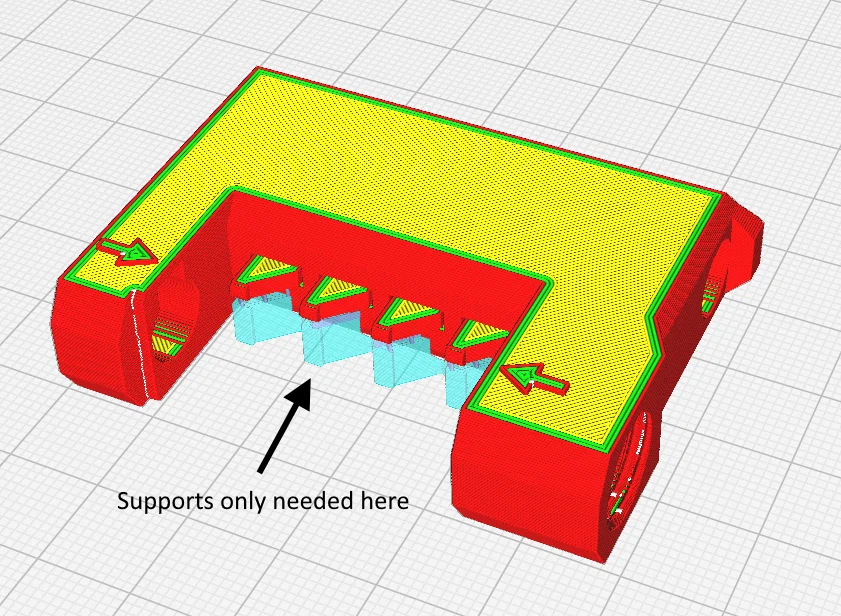

• Chỉ bật support ở phần detent: dùng tuỳ chọn touching buildplate cho vị trí support, khuyến nghị tăng support roof density lên 50%
• Nhớ kiểm tra để slicer không tạo support nằm giữa lò xo và thân, vì đó là chỗ cần “breakaway” của print-in-place.

Body (dùng lò xo rời) - Body_NoSprings.STL

• Walls 3, infill 20%+
• Không cần support
• In lò xo rời để lắp vào thân này: Spring.STL

Shackle, Tumblers, Spacer, Cap:

• Walls 10+ / 100% infill
• Không support

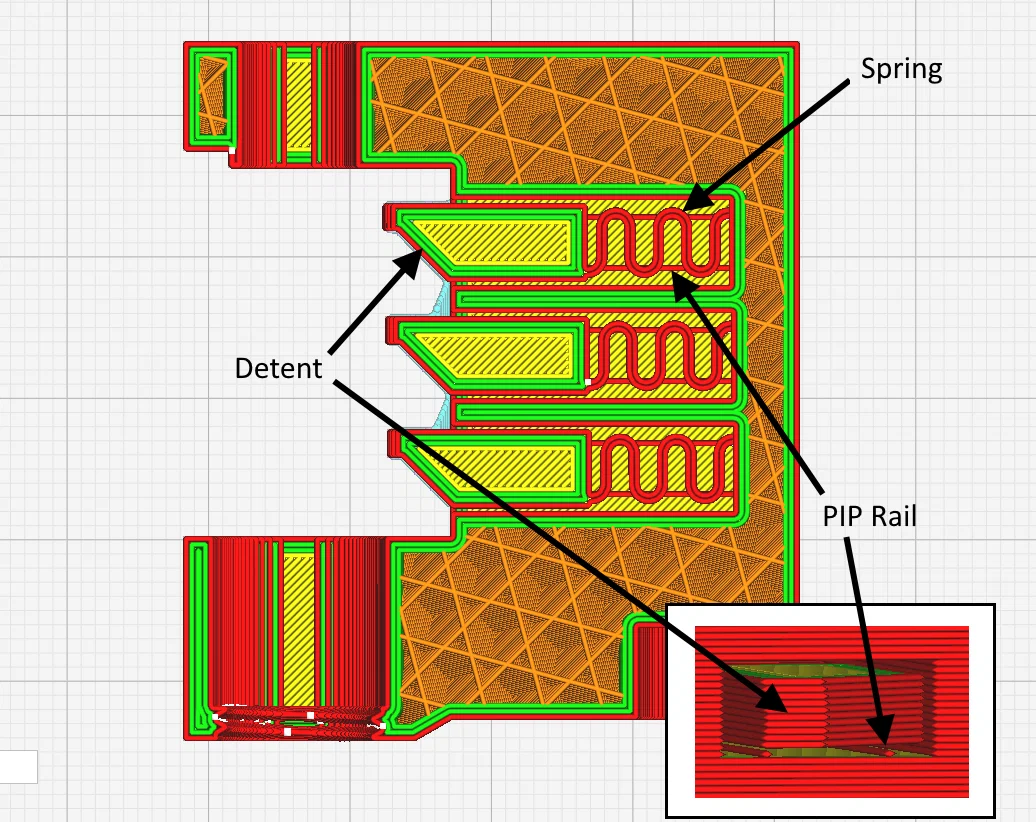

Ví dụ NHỮNG ĐIỀU KHÔNG NÊN làm với support. Support dưới detent: CÓ. Support trong phần lò xo: KHÔNG. Support được hiển thị màu xanh:

Sau khi in (Post-Printing)

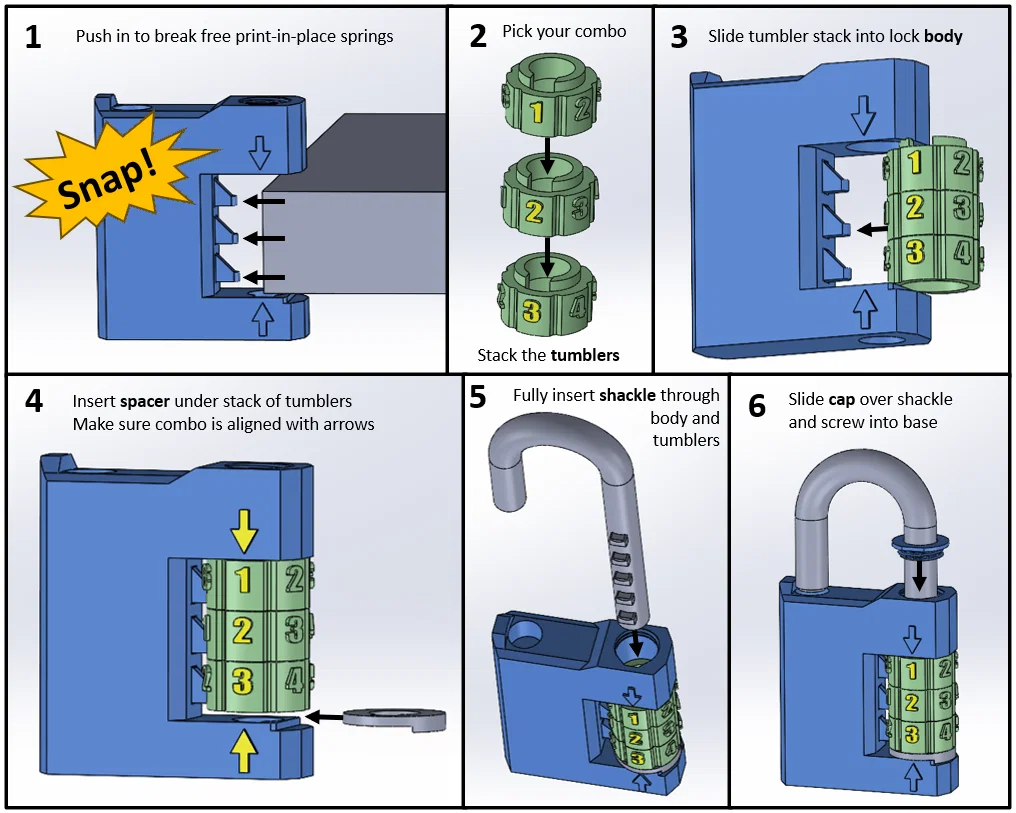

Lắp ráp (Assembly):

1. Tách cho “rụng” các lò xo detent print-in-place. Mình hay ấn chúng vào cạnh bàn hoặc một khối kê cho tới khi nghe vài tiếng “tách” và cảm giác lò xo đàn hồi tốt. Nếu lỡ ấn quá sâu, có thể cần chỉnh lại bằng cách kéo lò xo ra một chút để nó tì vào tumbler chặt hơn.
2. Chọn combo bằng cách in các con số bạn muốn dùng rồi xếp chồng lên nhau sao cho các rãnh (notches) phía trong thẳng hàng. Xoay các bánh số cọ vào nhau để làm mượt bề mặt trượt, giúp vận hành trơn hơn.
3. Trượt chồng tumbler vào thân khóa, rồi đẩy lên vào lỗ.
4. Gắn spacer vào bên dưới chồng tumbler.
5. Canh combo đã chọn trùng với các mũi tên, rồi luồn shackle xuyên qua các tumbler và thân khóa. Đảm bảo tất cả tumbler thẳng hàng theo rãnh (keyway), nếu không bạn sẽ không thể đút shackle vào hết.
6. Trượt cap lên shackle và vặn vào lỗ ren.

Ghi chú:

Bạn có thể tô màu các con số bằng bút lông dầu (permanent marker) để dễ nhìn hơn.

Để mở khóa, xoay các số sao cho trùng với 2 mũi tên trên thân rồi kéo shackle lên.

Độ căng detent có thể sẽ cần chỉnh bằng cách tháo ra rồi đẩy hoặc kéo nhẹ detent ra khỏi thân để kéo giãn hoặc nén lò xo đến vị trí hợp lý hơn.

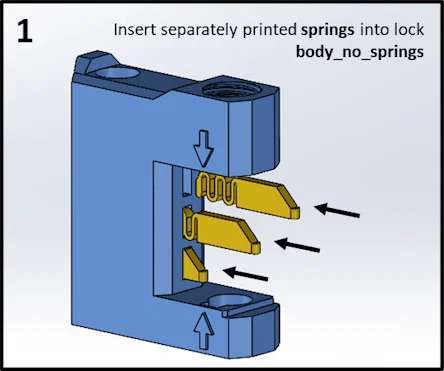

Dùng lò xo rời (Using Separate Springs):

Nếu bạn in lò xo rời (dùng Body_noSprings.STL và Spring.STL) thì thay bước 1 của phần lắp ráp bằng bước này:

1. Lắp lò xo vào từng khe trên thân. Đầu nhọn của detent nên hướng về phía mặt đáy của thân khóa. Lò xo sẽ hơi lỏng một chút và sẽ được giữ đúng chỗ nhờ các tumbler.

Danh mục: Tools
