Mô tả

DỪNG LẠI! Xem thử bản cải tiến nè!

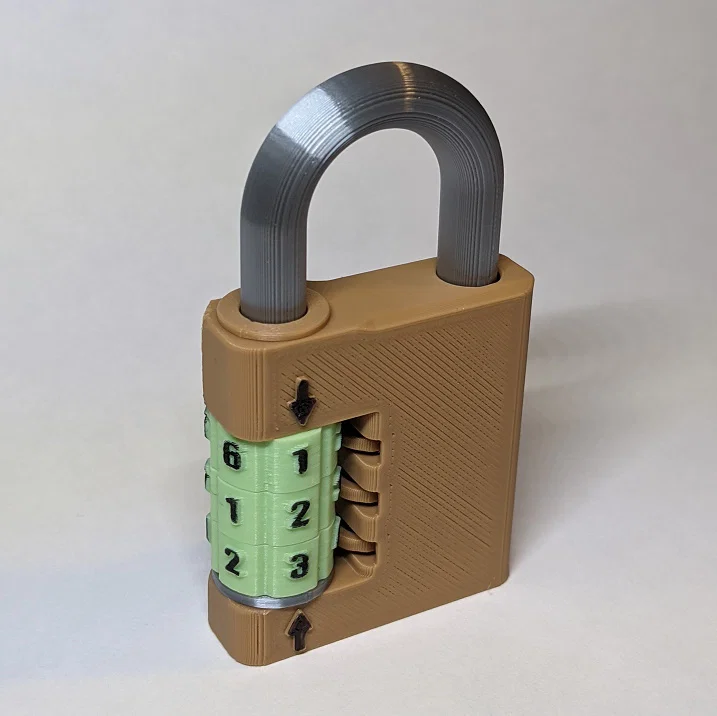

Đây là một thiết kế ổ khóa số (combination padlock) hoạt động được, có thể dùng thay cho ổ Master Lock tiêu chuẩn gắn tủ locker hay chốt khóa tương tự. Nó khá chắc, nhưng vì là nhựa nên không dành cho nhu cầu bảo mật cao.

Tính năng:

  • Mã số tùy chỉnh: chọn trong 6 chữ số trên 3 tumbler, tổng cộng 216 tổ hợp mã

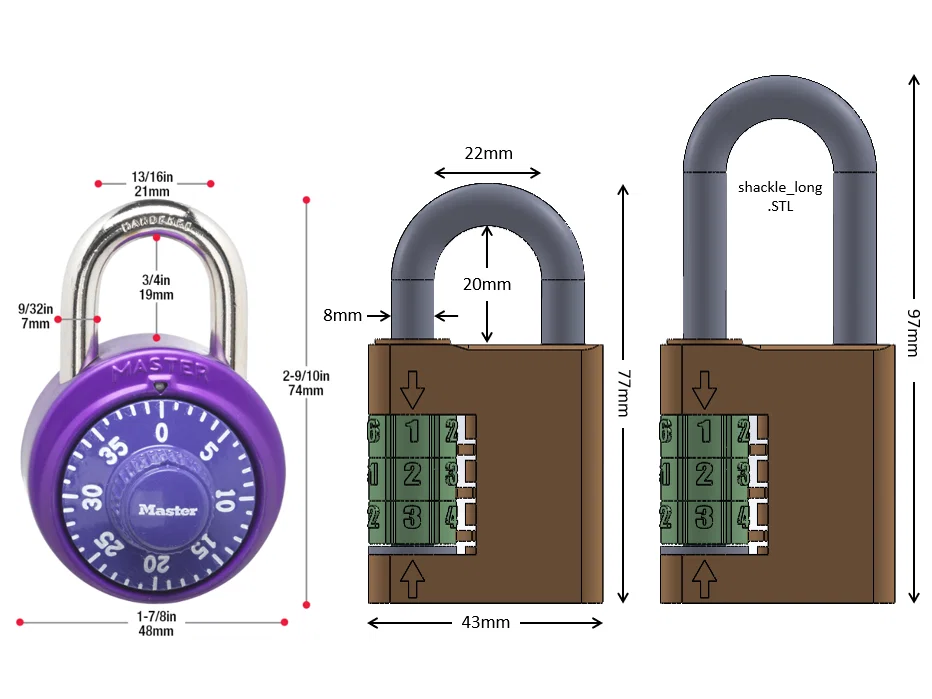

  • Kích thước tương tự kiểu Master Lock dạng xoay cổ điển, nên tương thích với đa số locker và các loại ngàm/chốt khác
  • Thân khóa và càng khóa (shackle) chắc, có ngàm giữ (catch) giúp chống cạy mở
  • Tính năng detent trên tumbler giúp canh vị trí chính xác và có phản hồi “khựng” khi xoay
  • Nắp dán keo tùy chọn để tránh bị tháo rời ngoài ý muốn

Cơ cấu mã số được lấy cảm hứng từ thingiverse.com/thing:409462 buy BLed.

Vật liệu: PLA+

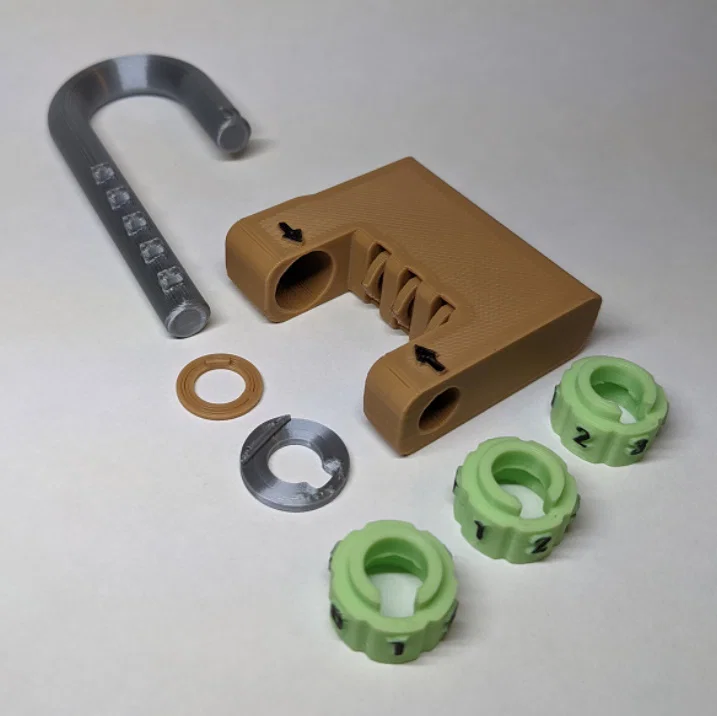

Thân (Body):

  • wall count 3, infill 20%+, không cần support

Càng khóa (Shackle):

  • wall count 10+ / 100% infill, không cần support

Tumbler:

  • wall count 5+ / 100% infill + SUPPORT

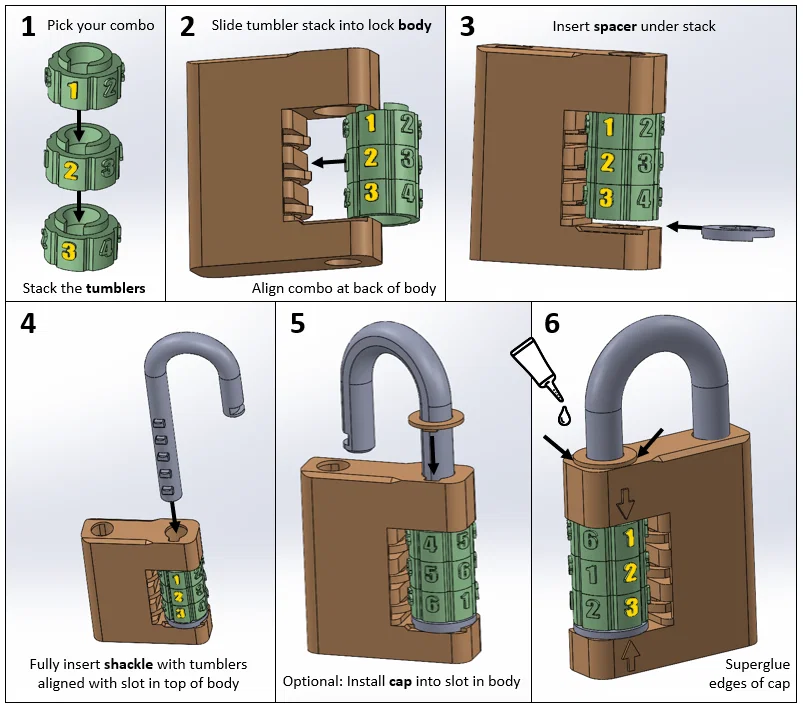

Lắp ráp

Ví dụ lắp ráp với mã số 123.

Nhớ canh cho tất cả tumbler thẳng hàng với rãnh keyway, nếu không thì sẽ không đút càng khóa vào hết được.

Nếu muốn, bạn có thể dán keo 502/superglue nắp lại để tránh việc ổ khóa bị tháo rời khi đang ở trạng thái mở. Chỉ cần cẩn thận đừng để dính quá nhiều keo lên càng khóa.

Bạn có thể dùng bút lông (marker) tô lại các con số để dễ nhìn hơn.

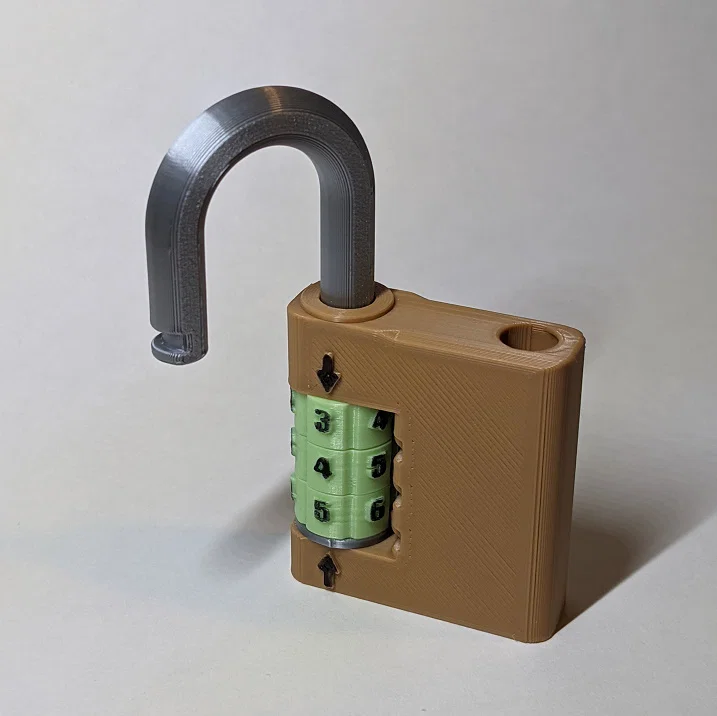

Nhập mã sao cho các con số thẳng hàng với 2 mũi tên trên thân, rồi kéo càng khóa để mở khóa.

Category: Tools
