LowRider 3 CNC - Drag Chain Mount (v1.0)

LƯU Ý: SẢN PHẨM ĐƯỢC LINK ĐÃ ĐỔI KHOẢNG CÁCH LỖ

Cảm ơn thành viên diễn đàn V1E Pebble đã báo mình biết là bên sản xuất drag chain hình như đã chỉnh lại thiết kế. Bản mount của mình lúc đầu có khoảng cách tâm lỗ (hole spread) là 9.2mm, nhưng lô drag chain đang được ship hiện tại chỉ còn 8.0mm. Mình không rõ chính xác họ đổi từ khi nào, nhưng đến ngày 24/08/2024 thì đã phát hiện ra. Vì vậy, mình đã thêm các biến thể mount mới vào listing. Xem ghi chú trong khu vực tải file.

Ghi chú quan trọng:

Phần upper mount có tên “upper B” (hoạt động như một “tay” để neo drag chain) có thể in theo đúng hướng đang đặt sẵn, hoặc mirror trong slicer để phù hợp với hướng dây đi vào. File tải về (không mirror) được set cho trường hợp dây đi vào từ phía X-max (bên phải), rồi vòng qua từ giữa và quay lại “hướng về” phía X-max. Nếu dây của bạn đi vào từ phía X-min (bên trái) thì hãy mirror phần “Upper B” trong slicer để nó hoạt động đúng. Nên nhìn lại layout LR3 của bạn và hình dung đường đi của dây để chắc chắn in đúng chiều. Nếu chưa chắc thì cứ nhắn mình, mình thử hỗ trợ.

Mục đích thiết kế:

Mình rất thích LR3. Thiết kế này thật sự rất ấn tượng. Nhưng trường hợp của mình thì cần chỉnh nhẹ một chút so với kế hoạch mặc định.

Bình thường người ta tận dụng ống hút bụi (vac hose) khá “hay” — dùng nó làm cable guide cho dây nguồn của router và dây trục X. Tuy nhiên, do ống hút bụi của mình đi từ phía trên trần xuống, nên mình phải gắn drag chain để dẫn dây nguồn và dây trục X. Vì chuyện này nằm ngoài “kế hoạch chuẩn”, nên mình phải tự thiết kế một số chi tiết in 3D để gắn drag chain. Giờ mình đã in và lắp xong. Ai cần dùng chung thì mình để ở đây.

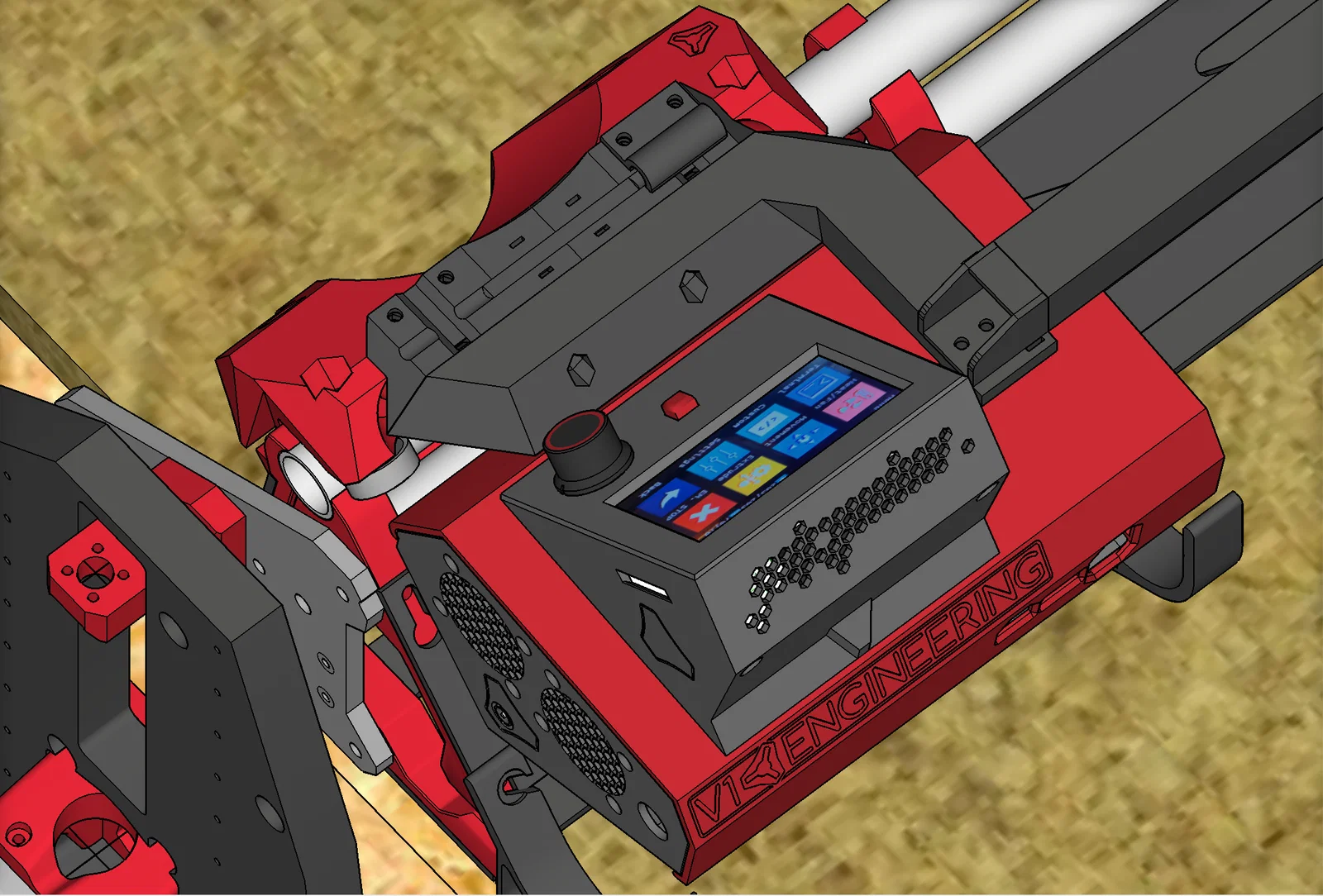

• Hộp control box (SKR Pro 1.2 với TFT35-E3) bạn thấy trong hình minh hoạ có ở đây: available here.
• Drag chain mình mua và dùng là cái này: https://amzn.to/3ttnDpb

In ấn

• In đúng theo hướng đặt sẵn (as oriented).
• Không cần supports.
• Mình in với cùng cài đặt slicer như đa số các part của LowRider yêu cầu.

Lắp ráp/cài đặt

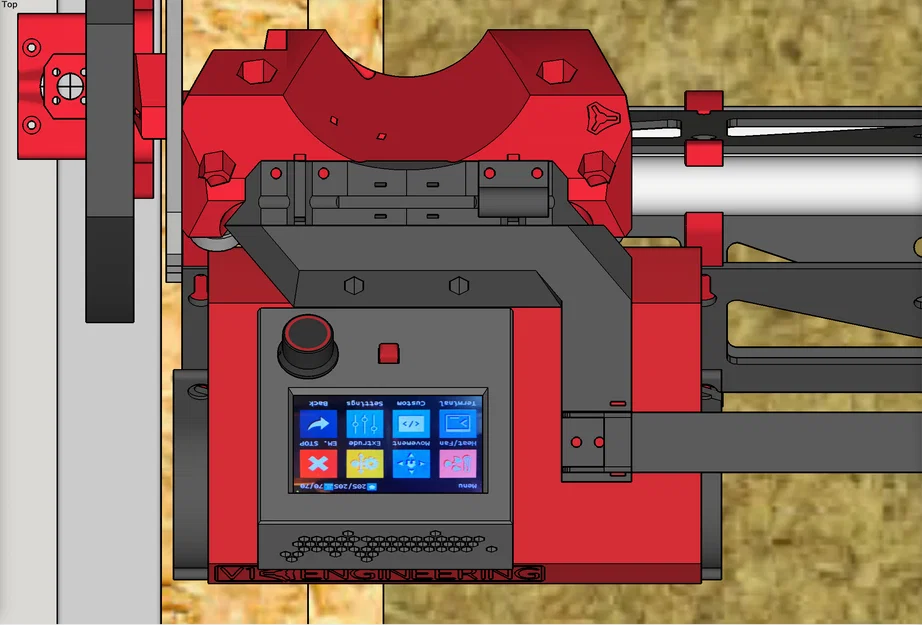

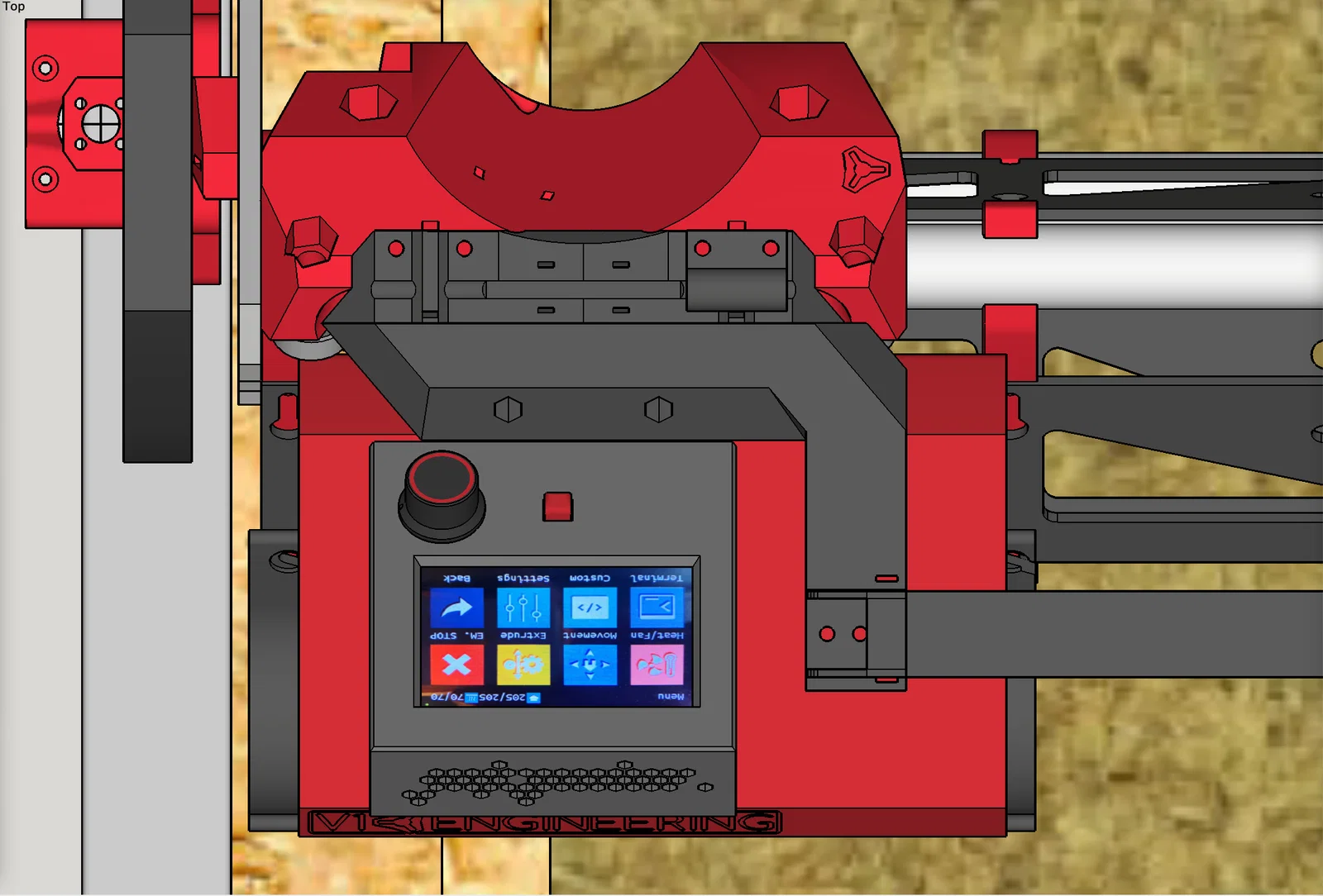

• Upper mount in ra gồm 2 mảnh (“upper A” và “upper B”), có khe giữ đai ốc M4 nylock (lắp mấy con này vào trước), rồi bắt hai mảnh lại với nhau bằng hai (2) vít M4 x 20mm. Lưu ý: Phần “upper B” có 2 lựa chọn: bản ngắn hoặc bản dài. Nếu có thể thì dùng bản ngắn (miễn là không bị cấn với loại hộp control box bạn đang dùng). Nếu bắt buộc phải dùng bản dài để khỏi đụng control box, thì lưu ý bản dài sẽ cấn vào YZ plate ở đầu bên kia khi drag chain duỗi hết hành trình; lúc đó bạn sẽ cần cắt một cái notch nhỏ trên YZ plate để tránh bị cấn.
• Khi đã ráp “upper A” và “upper B” lại với nhau, dùng hai dây rút (zip ties) để cố định upper mount lên phía trên của LowRider Core; dây rút đi qua các rãnh zip tie trên cả upper mount và phần top của Core. Siết chặt lại.

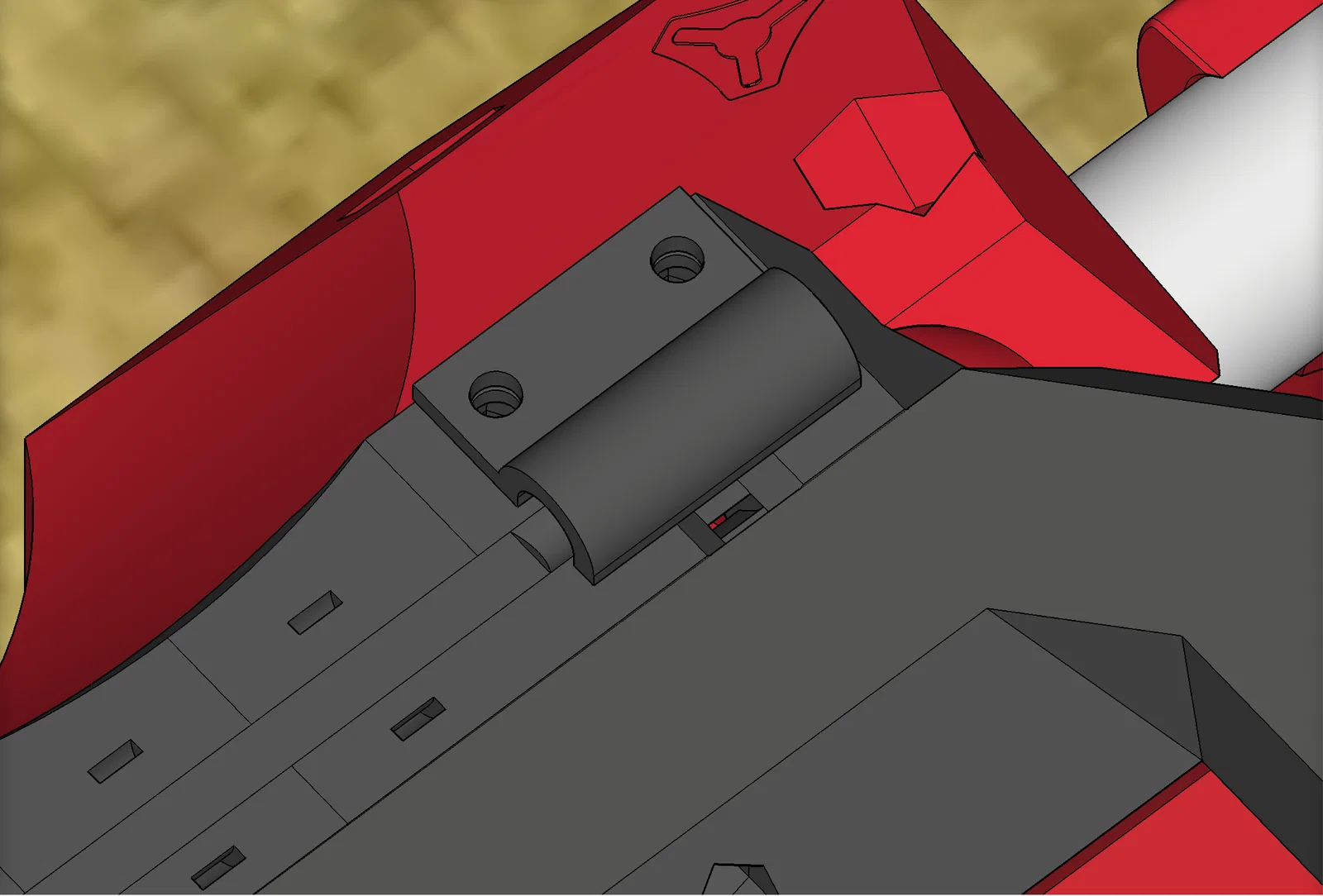

• Dùng hai (2) vít M4 x 8mm, và dùng part tên “clamp for Makita router AC cord,” để kẹp dây nguồn router sát vào upper mount. (Mình dùng Makita, nhưng cách này có thể vẫn hợp với bạn dù router hãng nào.) Cẩn thận đừng dùng vít quá dài vì có thể chạm/cắt vào phần top của Core.
• Dùng hai (2) vít M4 x 10mm để bắt đầu trên của drag chain vào đầu của upper mount. Mình có thêm nylock nuts ở mặt dưới.

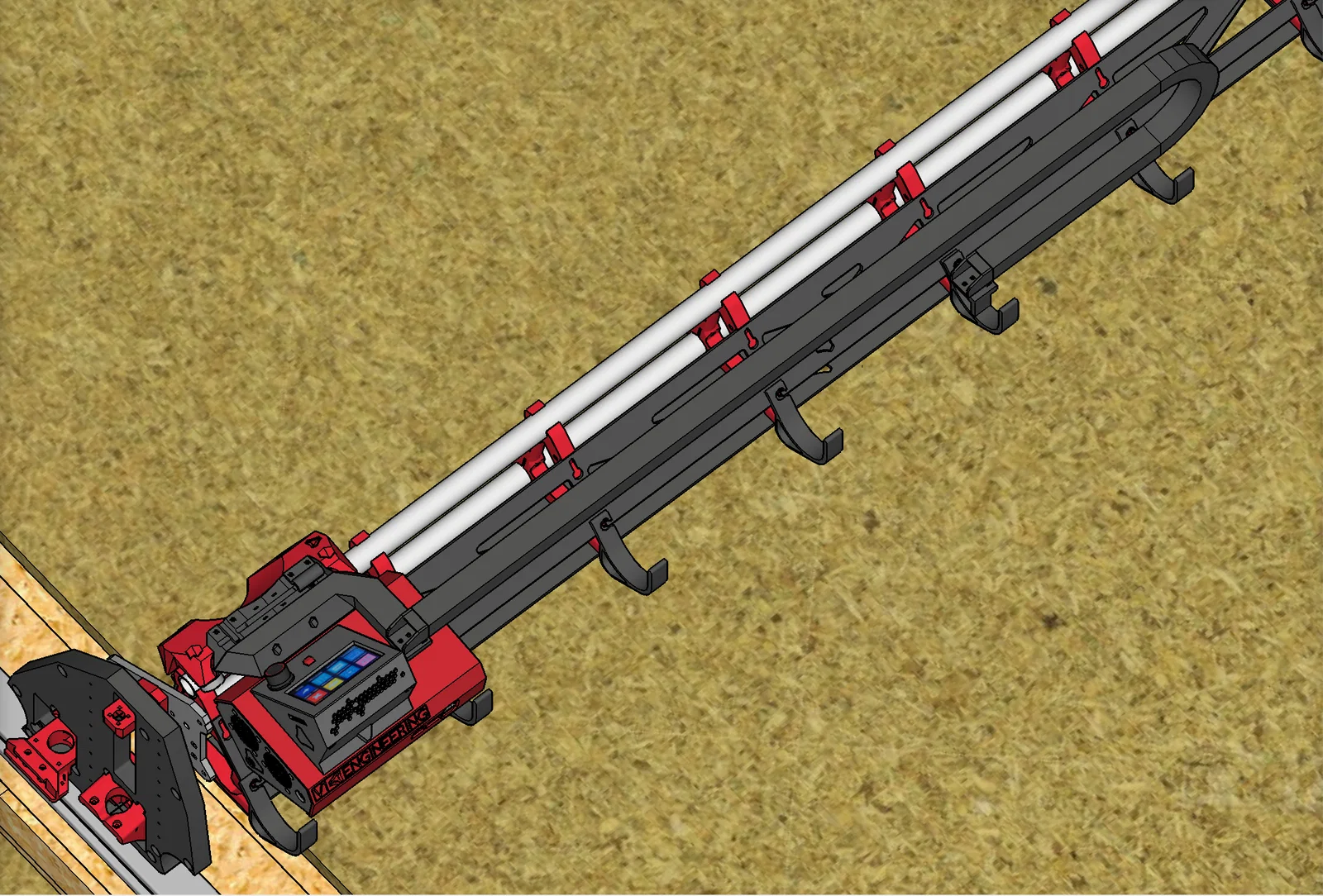

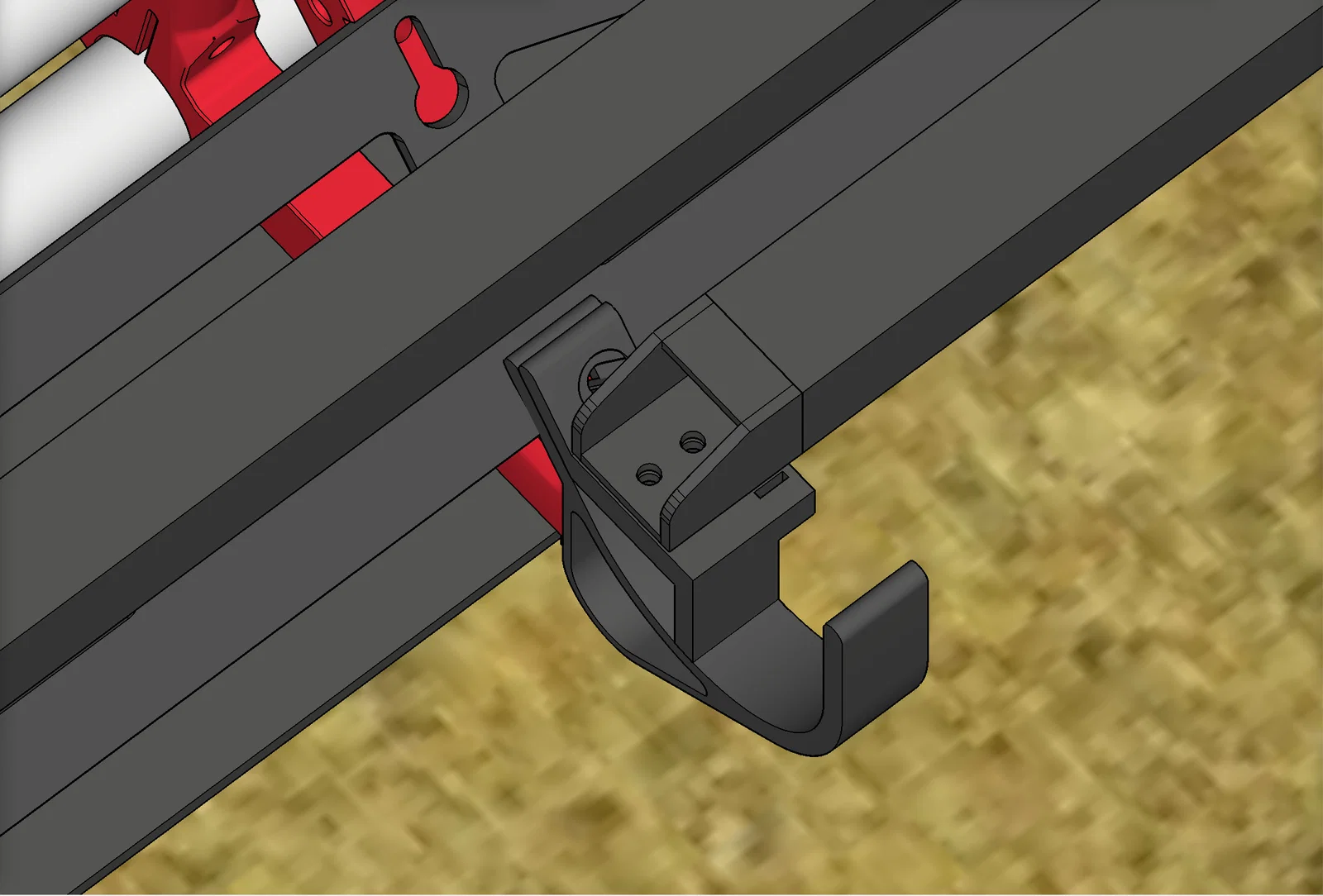

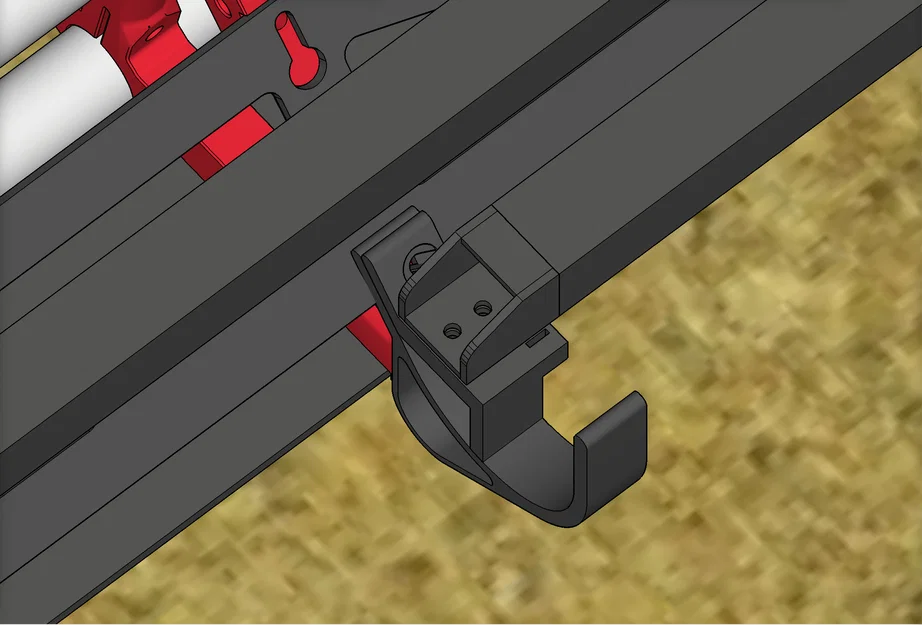

• Ở một hoặc hai part “hose-hanger” hiện có (khoảng giữa beam), nới lỏng các vít M5 đang giữ chúng, rồi gắn thêm các lower mounts đã in (đặt lên trên các “hose-hanger” đang có). Lưu ý: Bạn có thể in 2 cái giống mình: một cái để bắt cố định đầu dưới của drag chain, cái còn lại để gắn thêm một dây rút nhằm giữ drag chain ổn định hơn. Nếu vít hiện tại của “hose-hanger” (thường là M5 x 30mm) không còn đủ dài khi thêm part mới, bạn sẽ cần vít dài hơn (dài thêm khoảng 5mm). Nếu bạn dùng vật liệu 1/4" cho LR struts thì khả năng cao là sẽ cần vít M5 dài hơn.
• Siết lại vít để cố định “hose-hanger” và lower mount.
• Gắn drag chain vào lower mount(s).
• Trượt LR Core hết toàn bộ hành trình trục X để kiểm tra bạn có chiều dài drag chain phù hợp.

Change log

• 24/08/2024 — Phát hiện nhà sản xuất của (drag chain được link) có vẻ đã chỉnh thiết kế sản phẩm. Cảm ơn thành viên diễn đàn V1E Pebble đã báo mình. Khoảng cách tâm lỗ mount ban đầu là 9.2mm, nhưng hàng đang ship hiện tại chỉ còn 8.0mm. Vì vậy, mình đã thêm các biến thể mount mới vào listing. Xem ghi chú trong khu vực tải file.
• Thêm bản “short-throw edition” của “2b.LR3 CABLE CHAIN MOUNT (upper B-2 long).stl” — theo yêu cầu của Steve (geojettson) vì bạn ấy gắn drag chain lên phần trên của gantry. Bạn ấy cần một bản remix của “B-2 long”; bản phác tay mong muốn được vẽ chồng lên ảnh của mount ngắn hơn:

• 09/10/2022 - có một cập nhật nào đó, nhưng mình nghĩ chỉ là chỉnh sửa mô tả.
• 09/06/2022 - upload file lần đầu. (Mình nghĩ là ngày này. Mình thêm change log này khá lâu về sau nên không chắc 100%.)
