LowRider 3 CNC - Hộp điều khiển cho bo mạch BTT SKR Pro 1.2 và màn hình BTT TFT35 E3

Lưu ý nhanh:

Các bản remix này ban đầu được thiết kế để đặt ở đầu X-max (phía bên phải) của khung máy LR3. Nếu bạn định đặt ở vị trí X-min (phía bên trái), vấn đề duy nhất là các lỗ hút gió tản nhiệt sẽ hướng vào phía bên trong vùng cắt thay vì hướng ra ngoài. Cách giải quyết đơn giản nhất là xoay ngược quạt để nó hút hơi nóng ra khỏi hộp thay vì thổi hơi vào. Trước đây tôi từng gợi ý đơn giản là lật ngược (mirror) các linh kiện, nhưng thực tế cách này không hiệu quả vì nó làm lệch các vị trí lỗ cắm trên nắp hộp so với cổng kết nối của bảng mạch PCB. Rất xin lỗi vì sự nhầm lẫn này.

Lưu ý: Hiện đã có hai phiên bản cải tiến: một bản cho phép màn hình TFT (kiểu E3) xoay theo cả hai hướng (hướng về X hoặc Y) mà không cần in lại linh kiện mới, và một bản khác dành cho màn hình TFT không phải dòng E3 (chỉ hiển thị đúng nhất khi xoay về trục X). Dưới đây là link các phiên bản mới:

LowRider 3 CNC - Hộp điều khiển cho bo mạch BTT SKR Pro 1.2 và màn hình BTT TFT35 (KHÔNG PHẢI E3) (v1.3.1)

CẬP NHẬT ngày 7 tháng 7 năm 2022 - Tùy chọn đế “Low Fat”

“Low Fat” là gì? Đây là phiên bản tôi cải tiến dựa trên ý tưởng của aaron GitHub trên diễn đàn V1 Engineering. Nó là phiên bản tối ưu hơn với phần "mỡ thừa" đã được cắt tỉa. Thiết kế này vẫn giữ độ dày và độ bền cần thiết nhưng tiết kiệm 33% nhựa và giảm 25% thời gian in. Nó cũng có phiên bản giá treo mới, lấy cảm hứng từ công trình của Dan @SupraGuy. Giá treo này được chia làm hai mảnh để linh hoạt hơn trong quá trình lắp đặt máy LowRider v3 của bạn. Tôi cung cấp cả đế gốc (v1.1) và đế mới (1.3.2) để bạn tùy chọn, cho cả loại thanh giằng dày 1/8" hoặc 1/4".

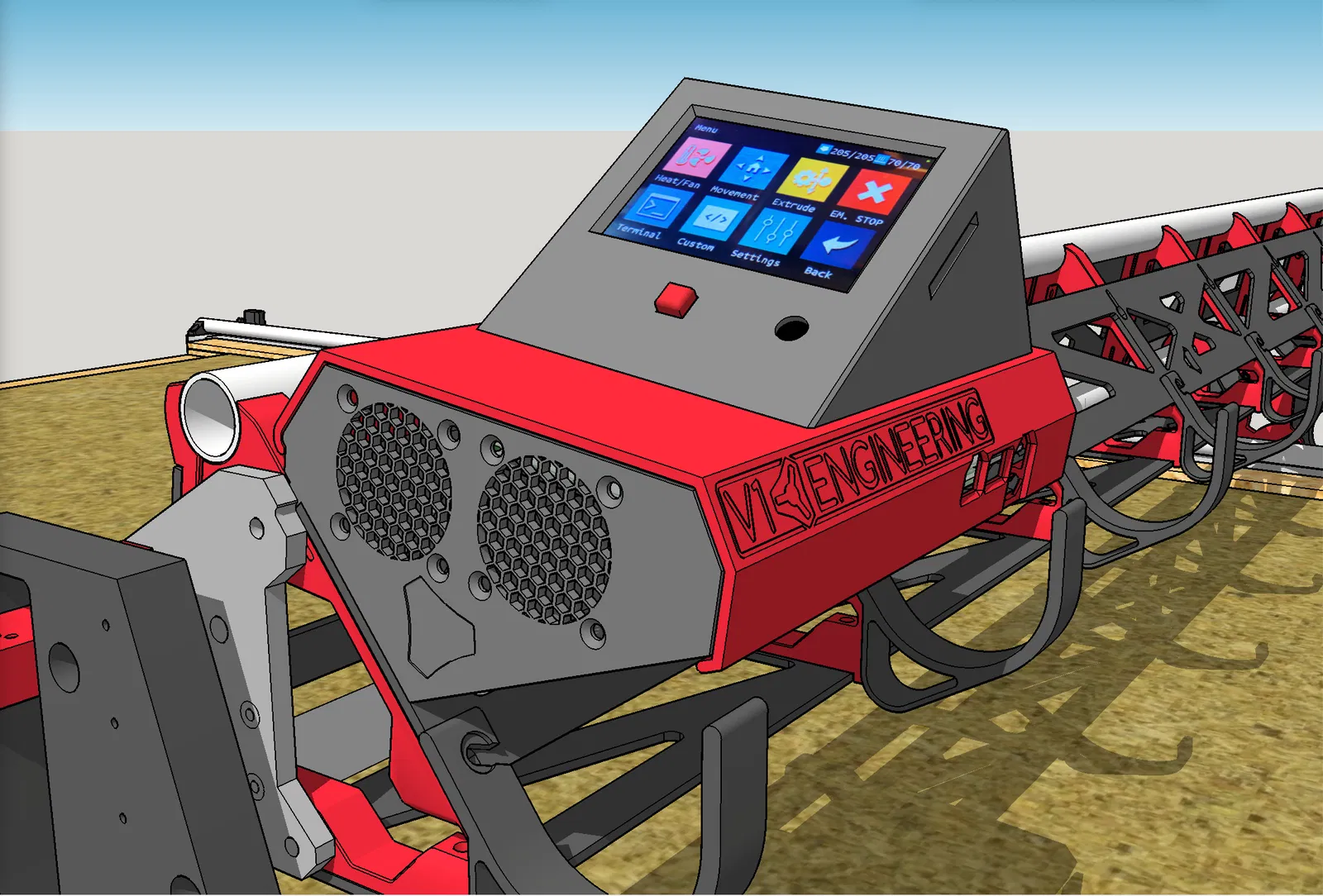

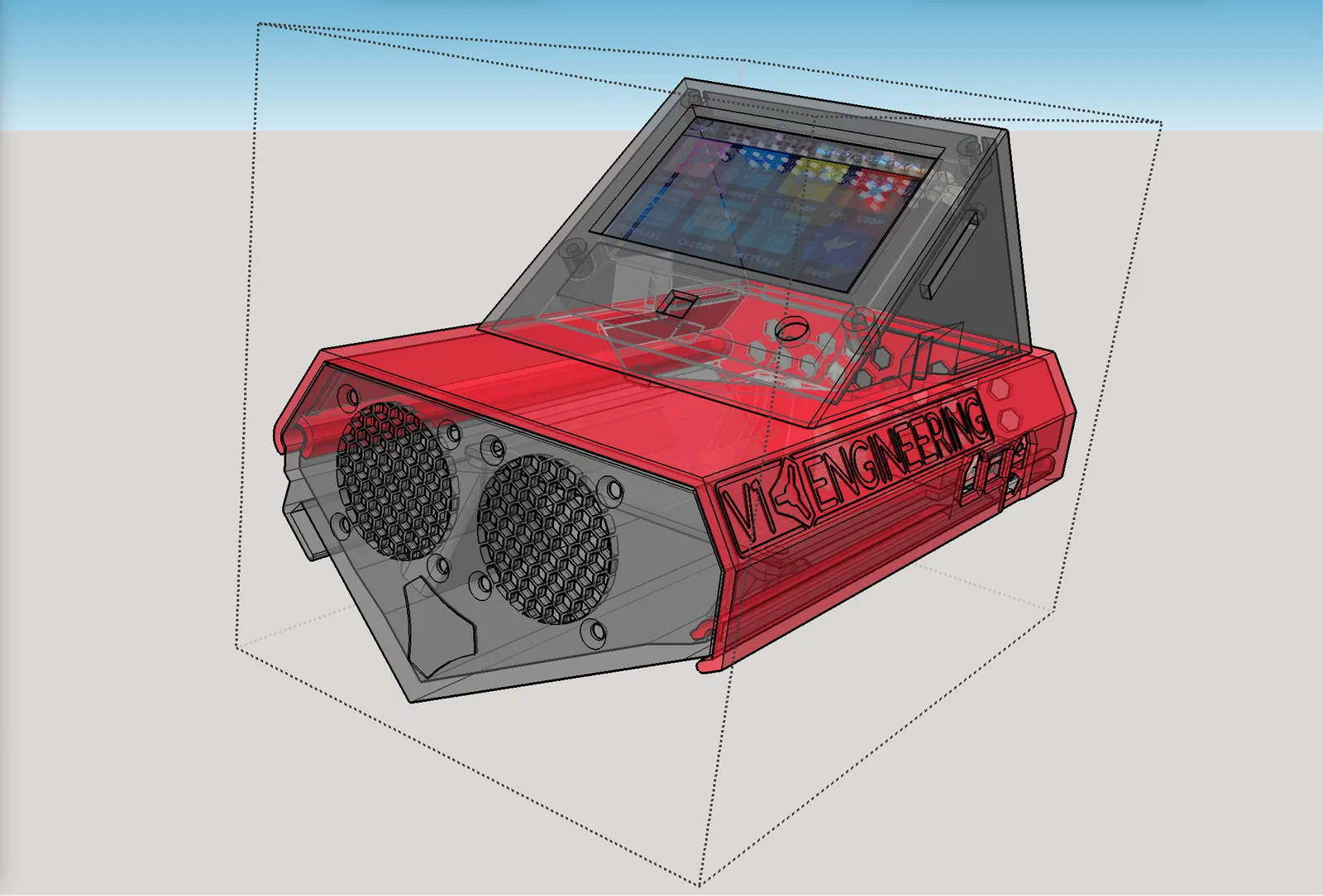

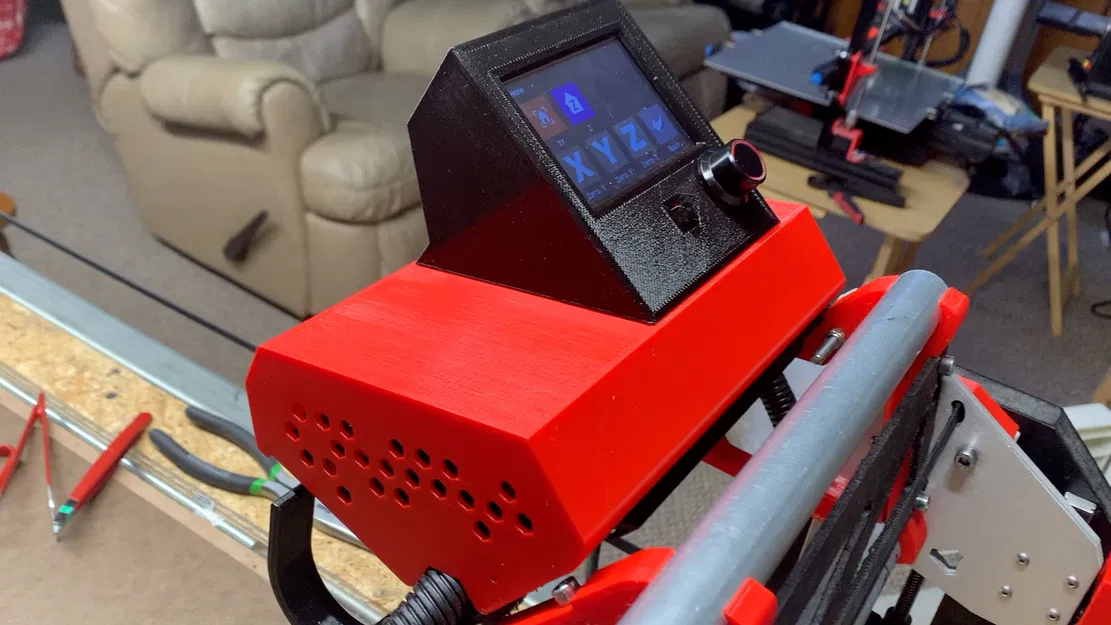

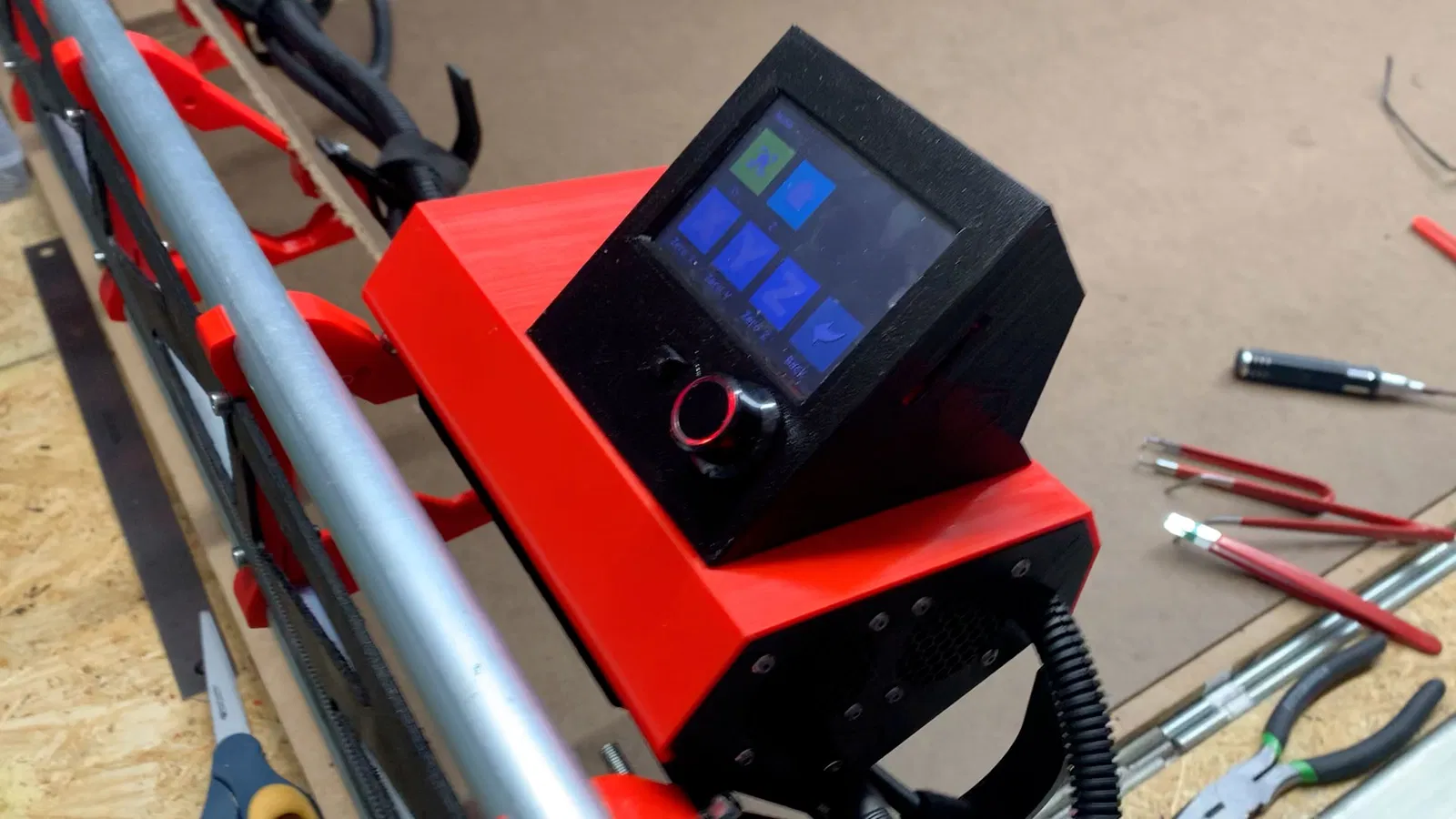

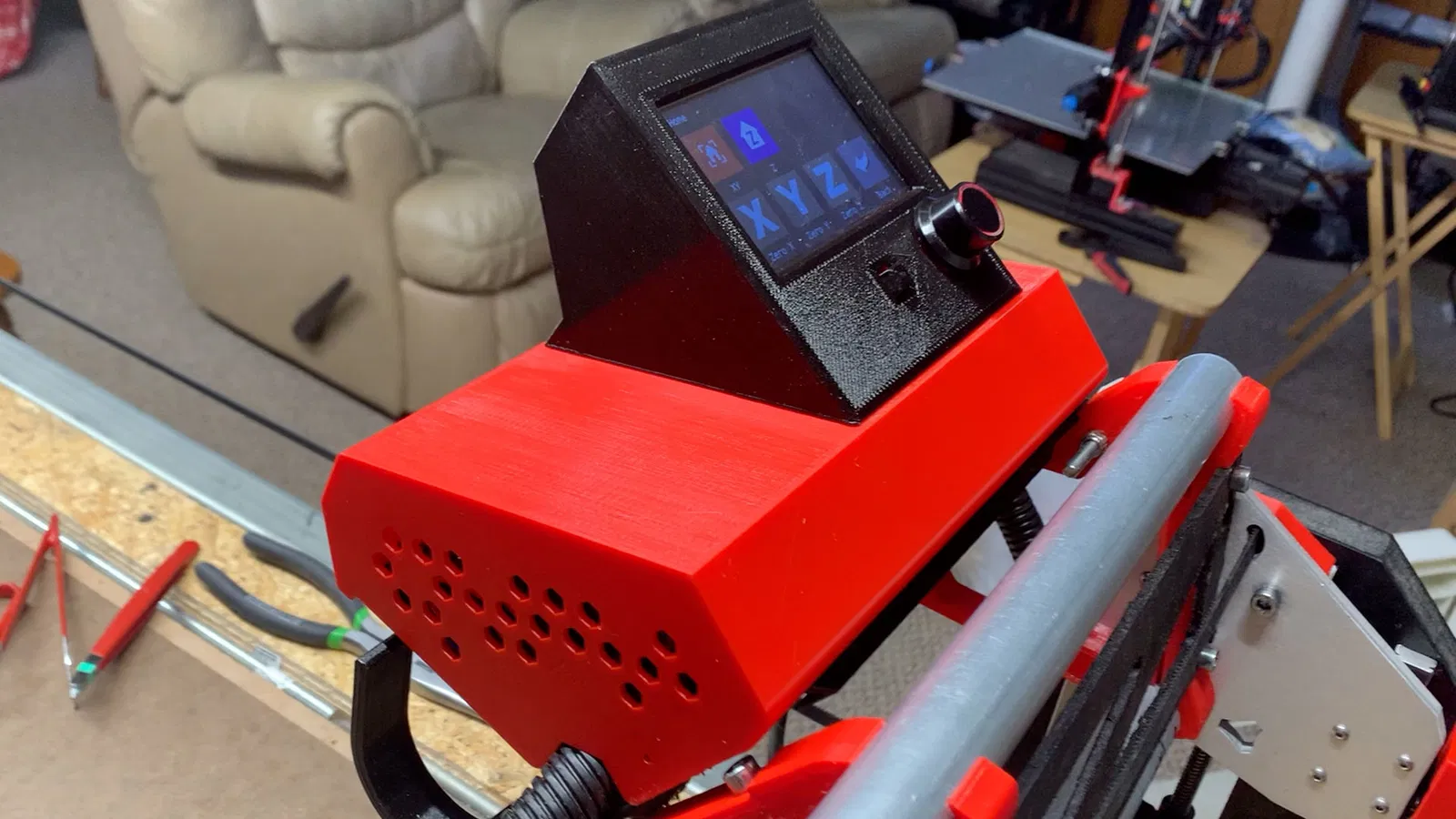

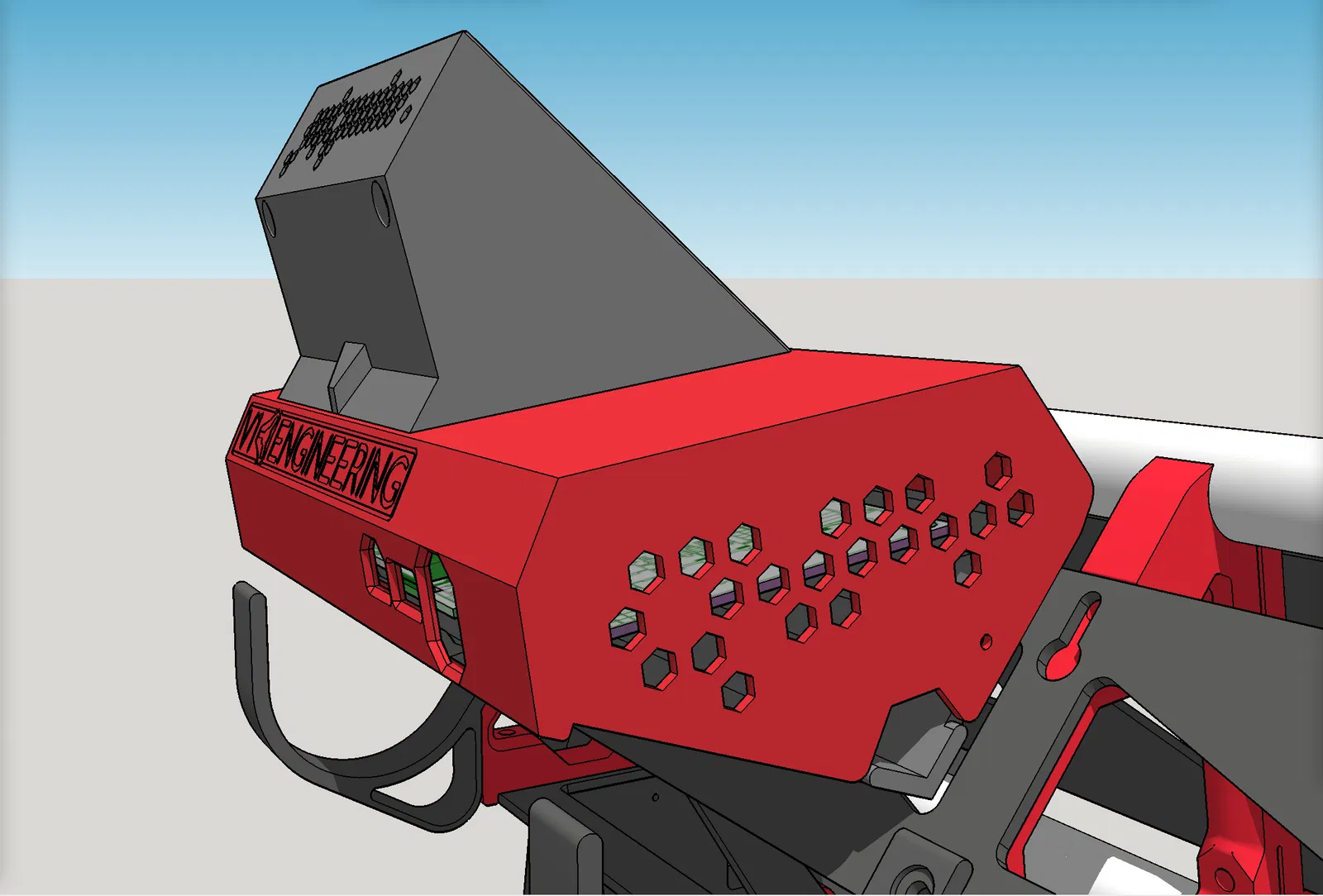

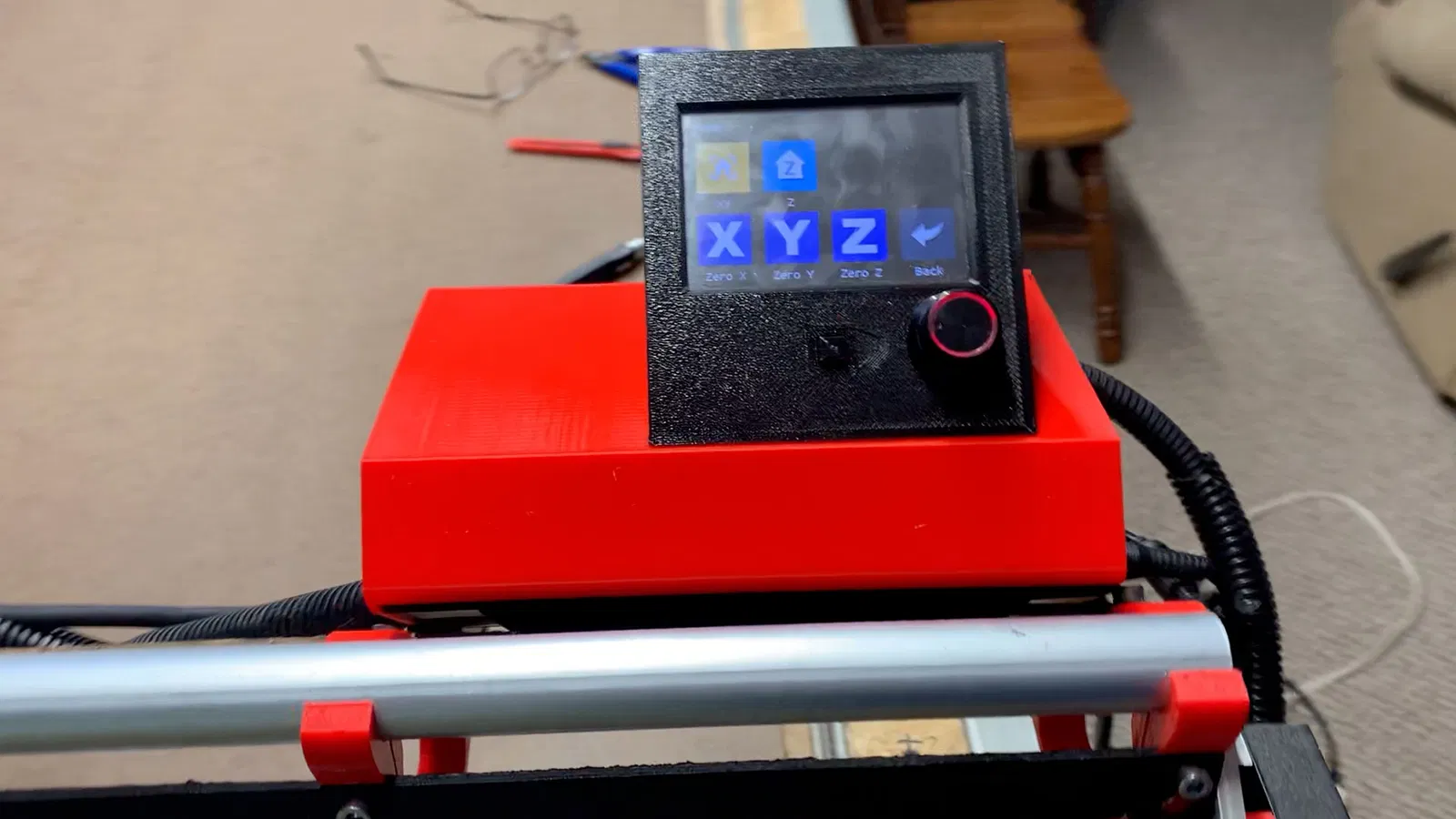

Mẫu hộp in 3D tuyệt đẹp cho máy LowRider v3 CNC, nếu bạn đang dùng bo mạch SKR Pro 1.2 và màn hình cảm ứng BTT TFT35 E3. Có nhiều tính năng mới (xem bên dưới).

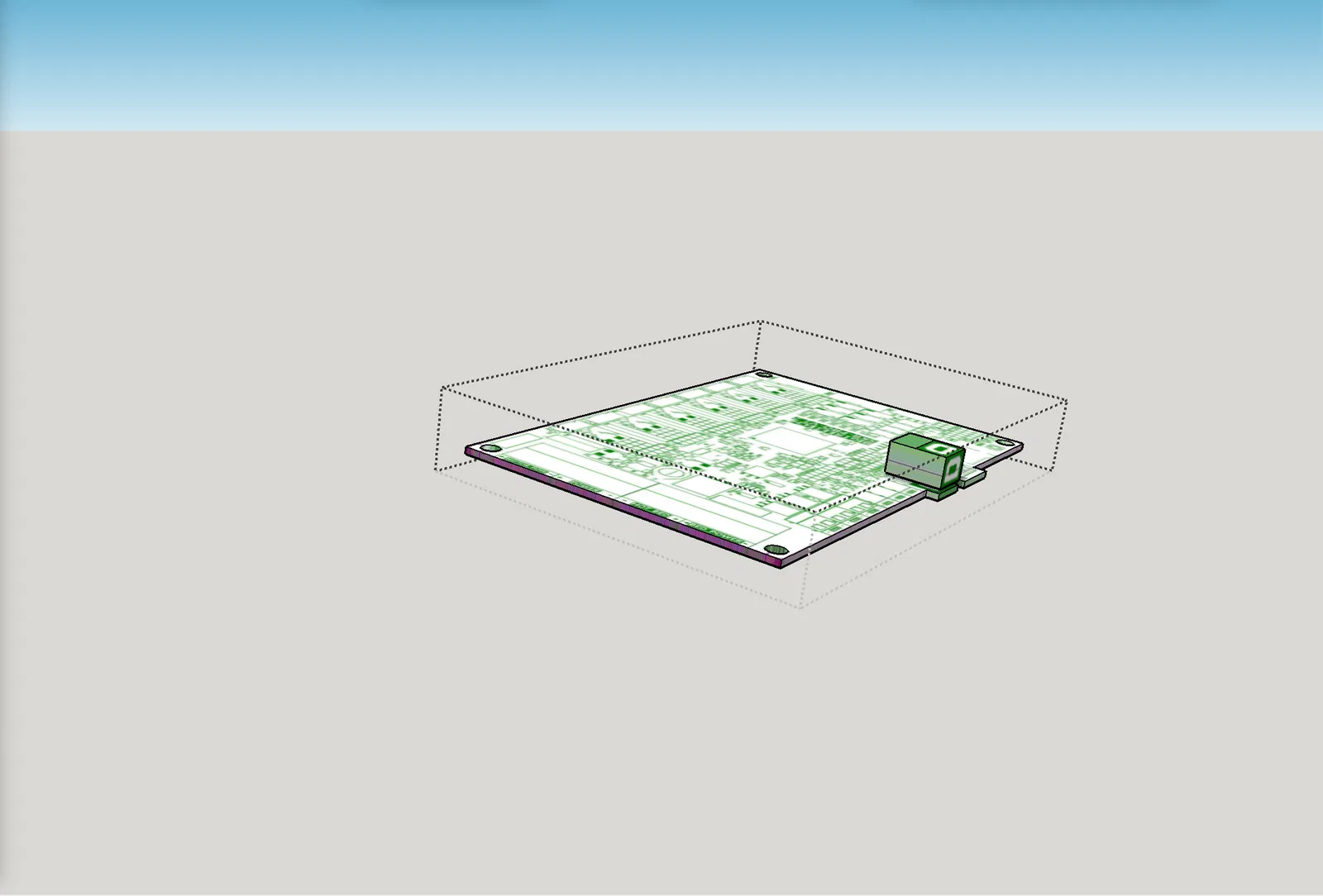

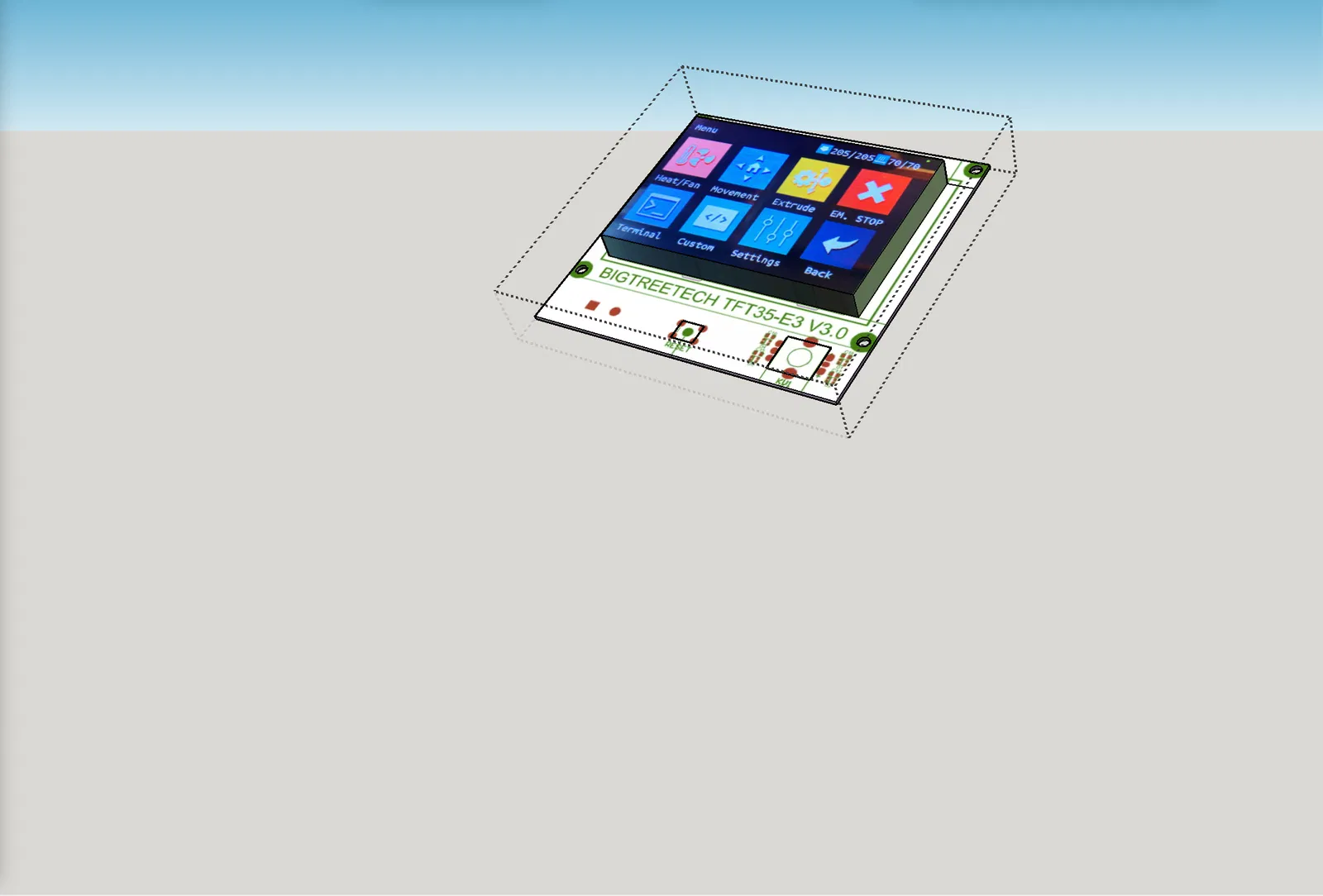

Xin cảm ơn Ryan tại V1 Engineering vì thiết kế tài tình và sự hào phóng khi chia sẻ tác phẩm của anh ấy. Đối với những ai đang sử dụng hoặc sắp lắp máy LowRider v3 với bo mạch chính BTT SKR Pro 1.2 và màn hình BTT TFT35-E3 v3, tôi xin chia sẻ bản remix file CAD từ thiết kế gốc của Ryan. Hộp này có thể vừa với các bo mạch SKR khác tùy kích thước, bạn nhớ kiểm tra kỹ trước khi in.

Tính năng:

• MỚI (từ 7/7/2022) Tùy chọn đế “Low Fat”. Xem phía trên.
• MỚI (từ 10/6/2022) Hỗ trợ cho các thanh giằng dày ¼". Đế gốc có thanh ray gắn phía sau phù hợp với tấm 1/8". Giờ đã có thêm đế cho loại ván ép 1/4".

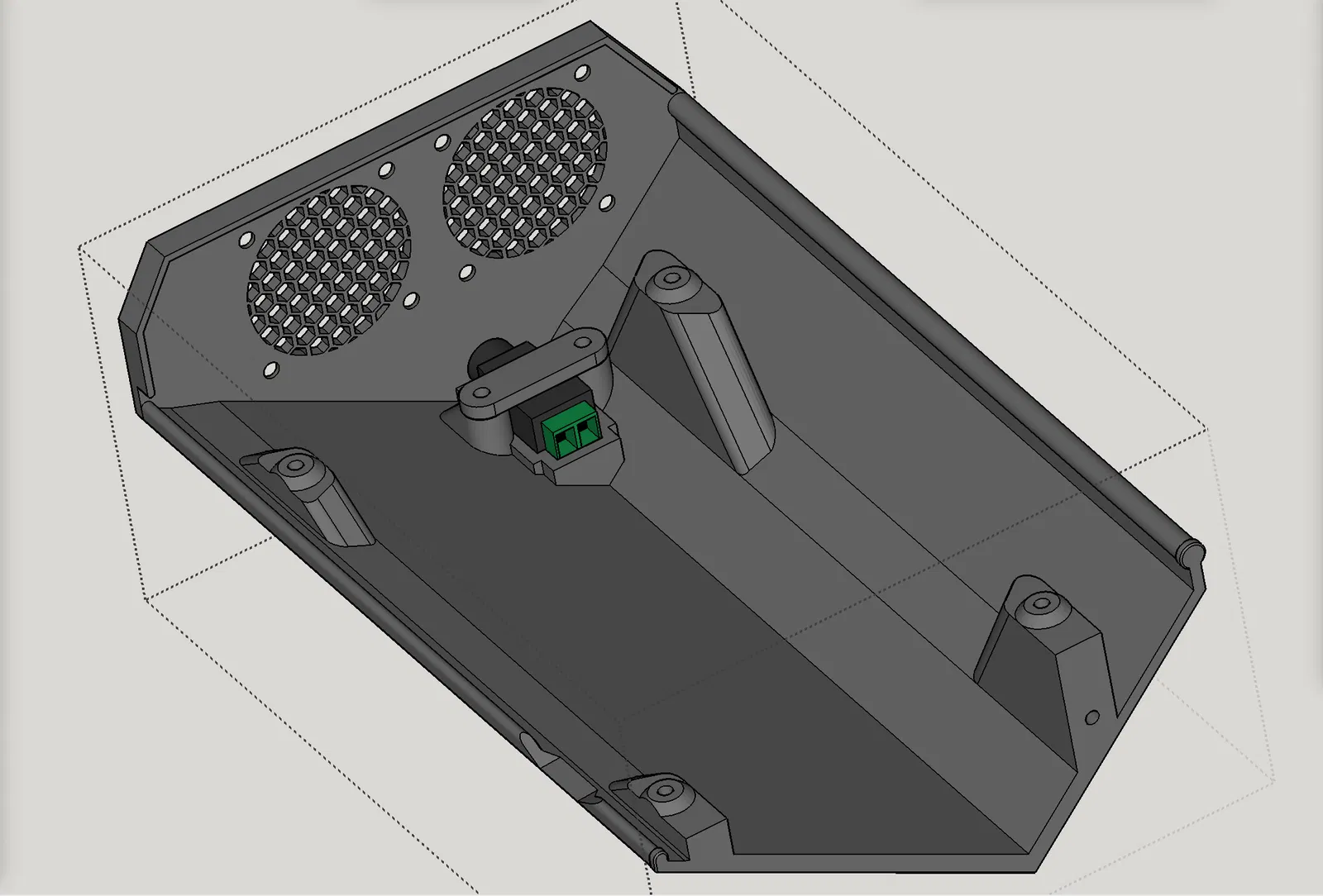

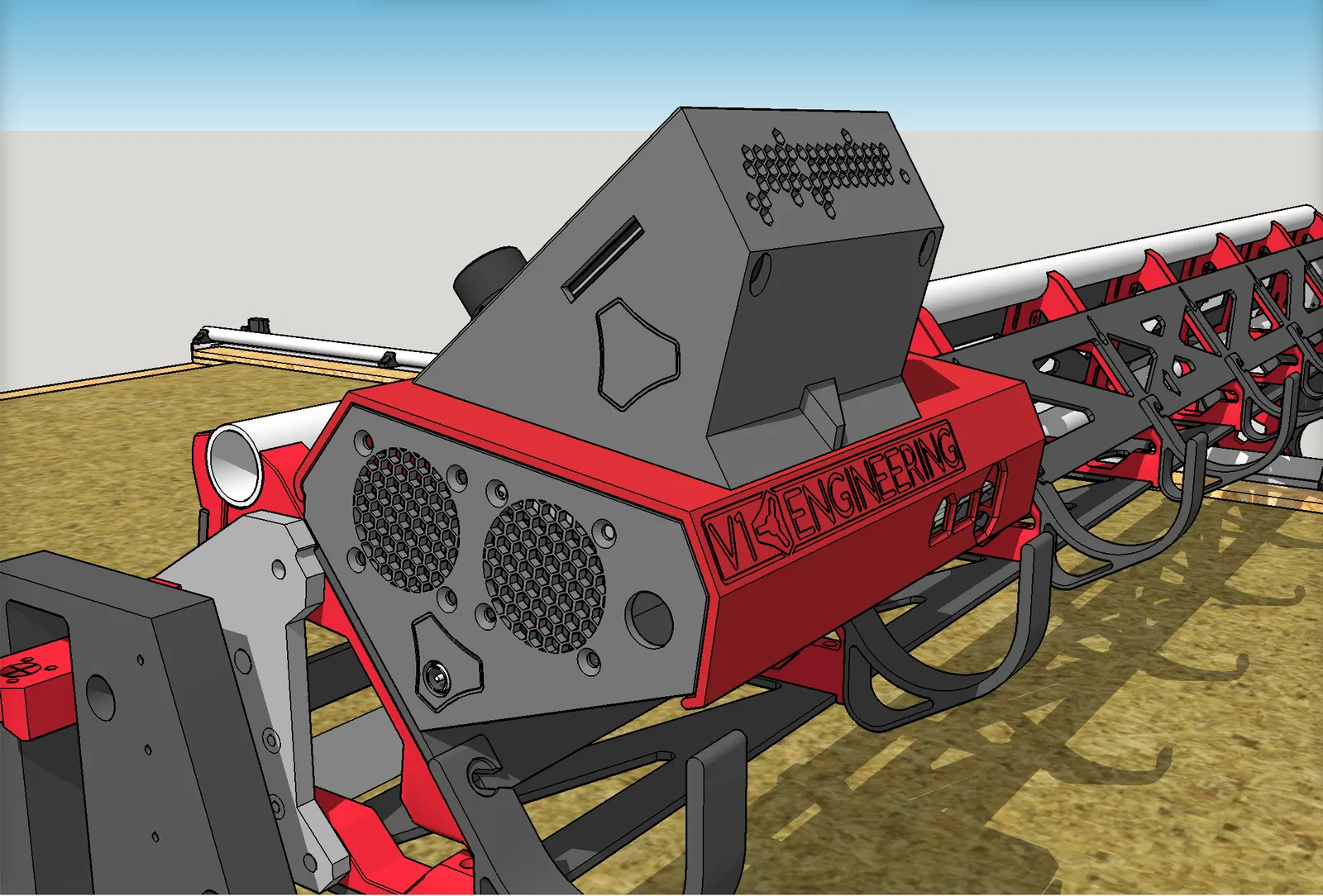

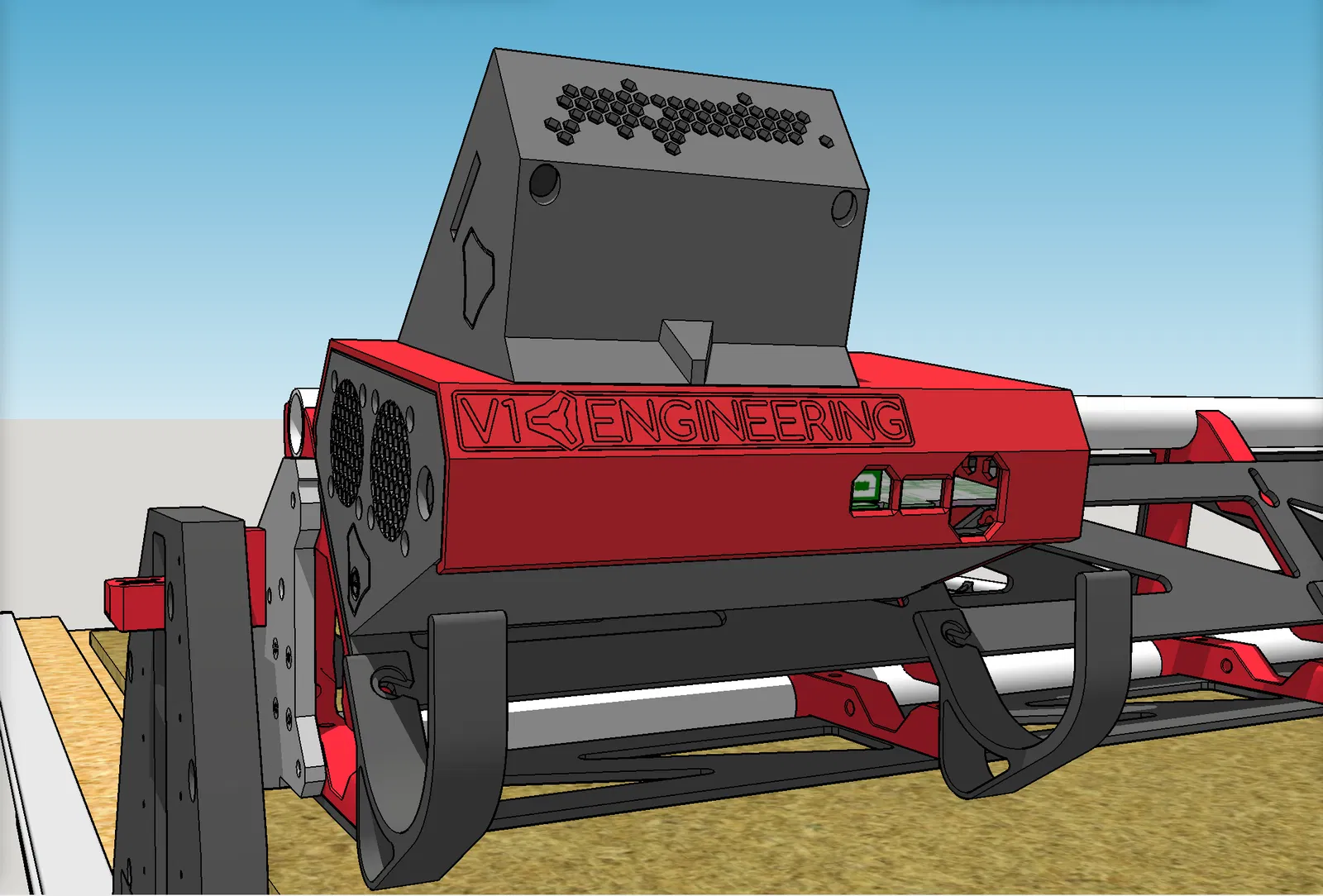

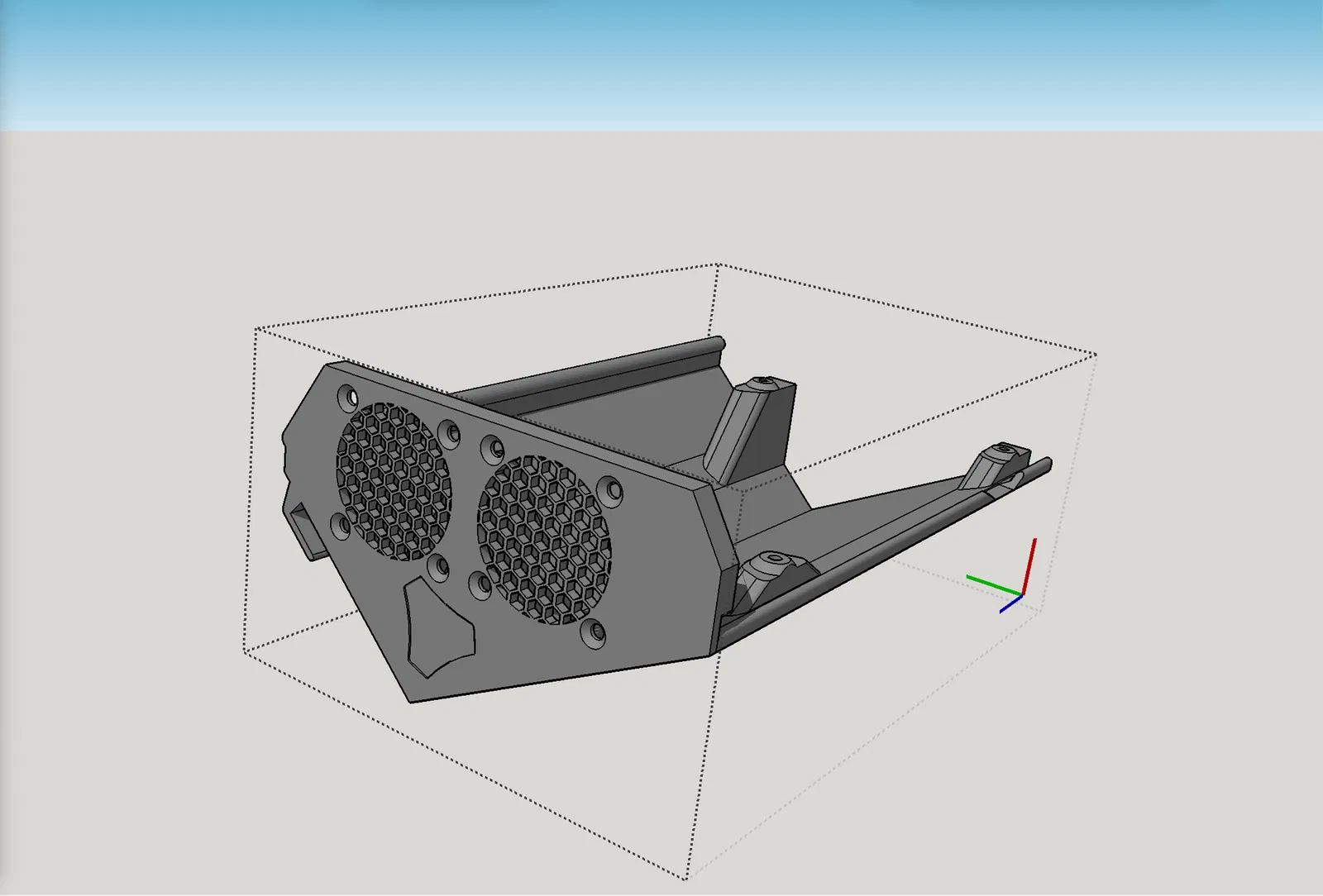

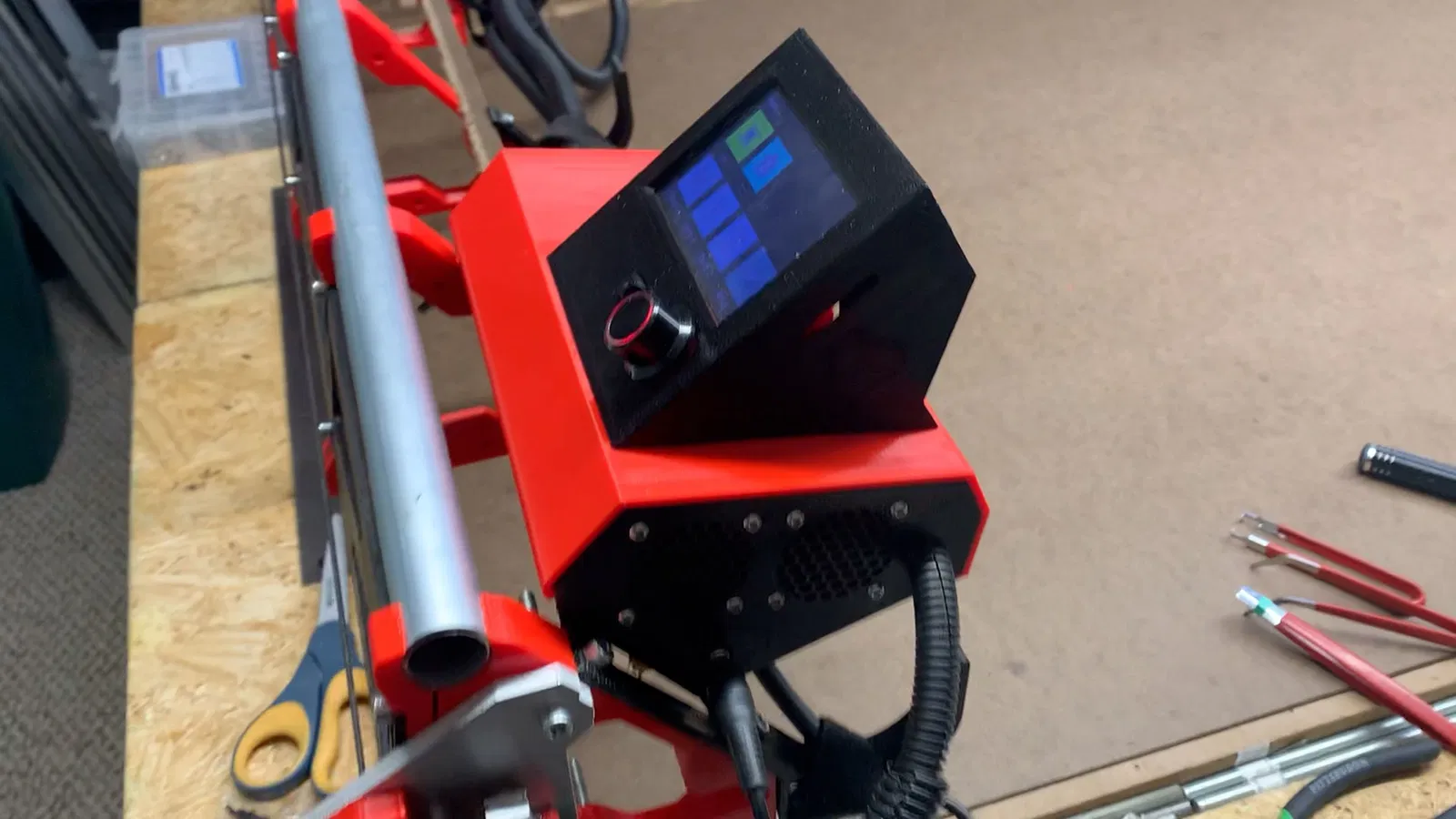

• Hỗ trợ quạt tản nhiệt — thiết kế cho hai quạt 40x40x10. Tôi dùng quạt của Noctua rất êm: NF-A4x10 FLX, Premium Quiet Fan, 3-Pin (40x10mm, Brown)

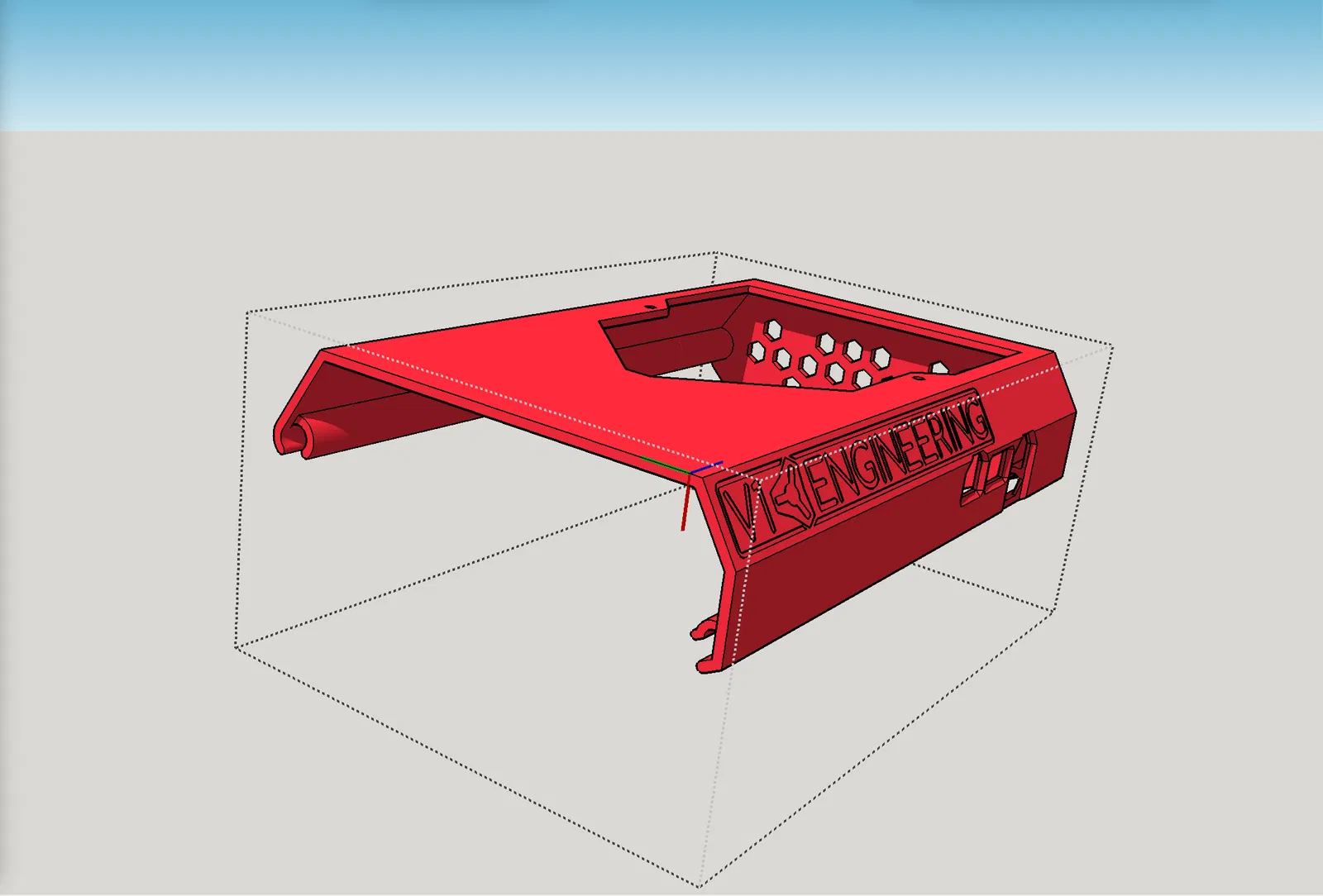

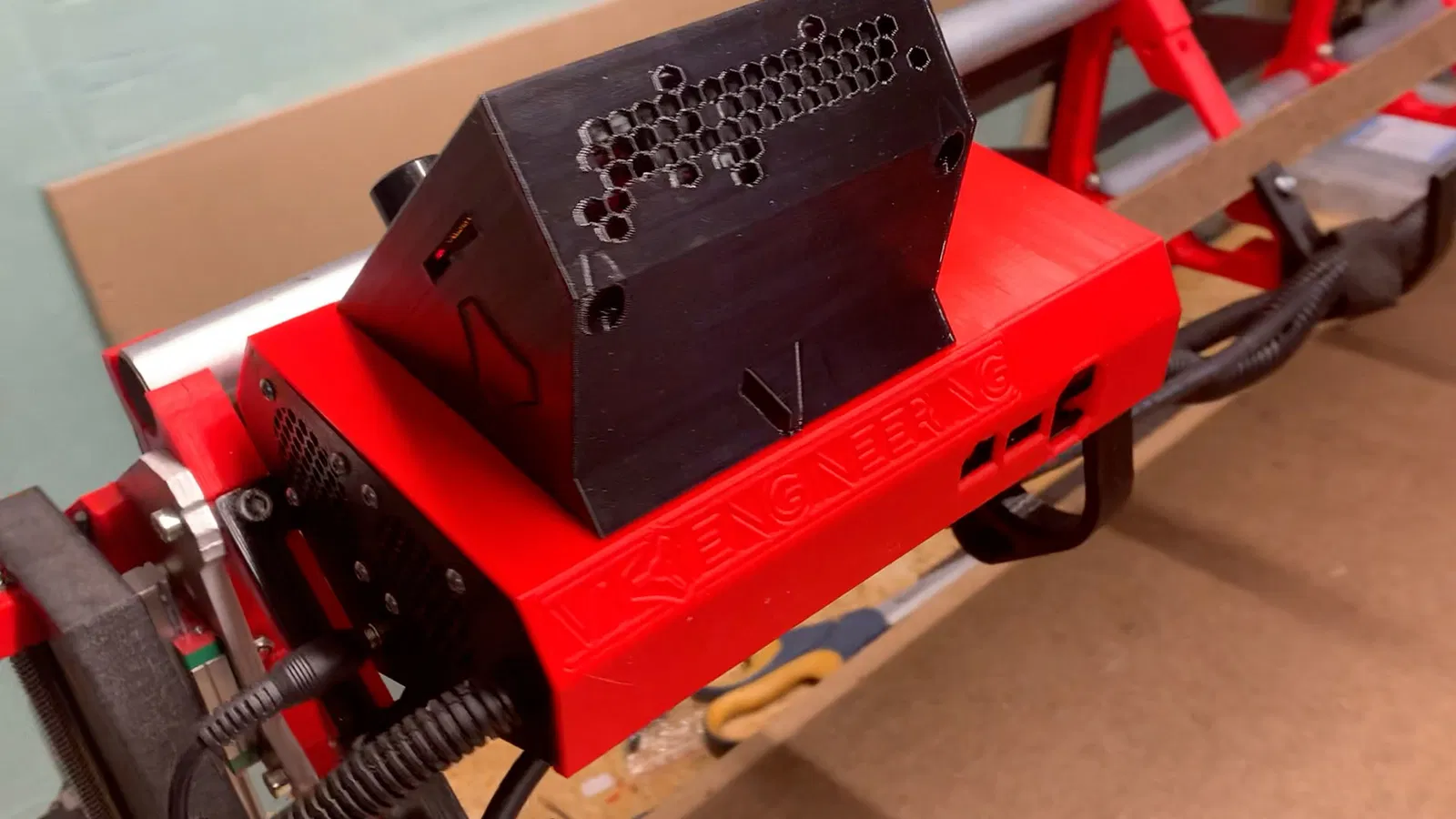

• Tính năng khớp cài (Snap in place) — bản remix này giữ lại lỗ vít từ thiết kế gốc để cố định nắp, nhưng tôi đã thêm tính năng khớp cài mới. Tôi rất thích nó và không cần dùng đến vít nữa.

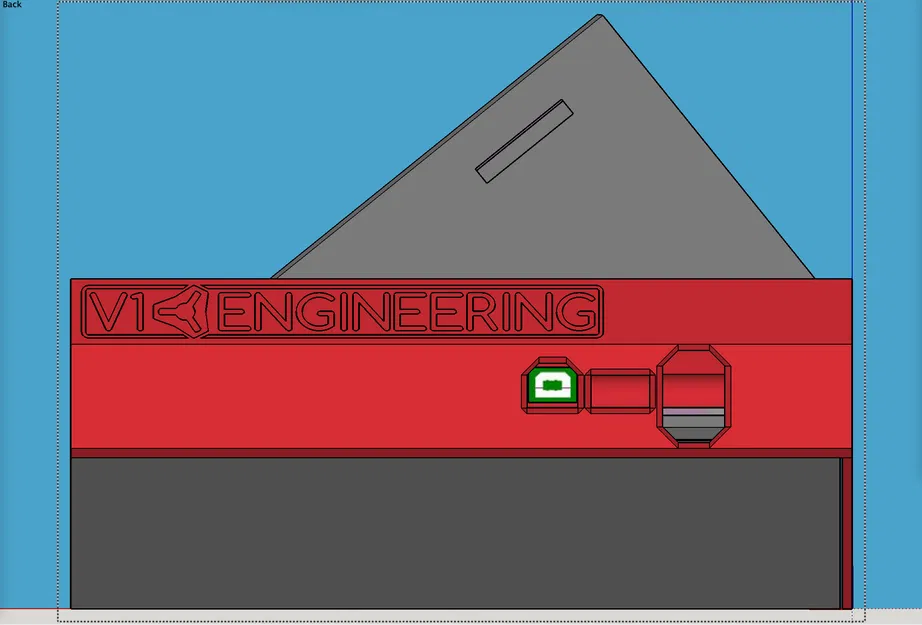

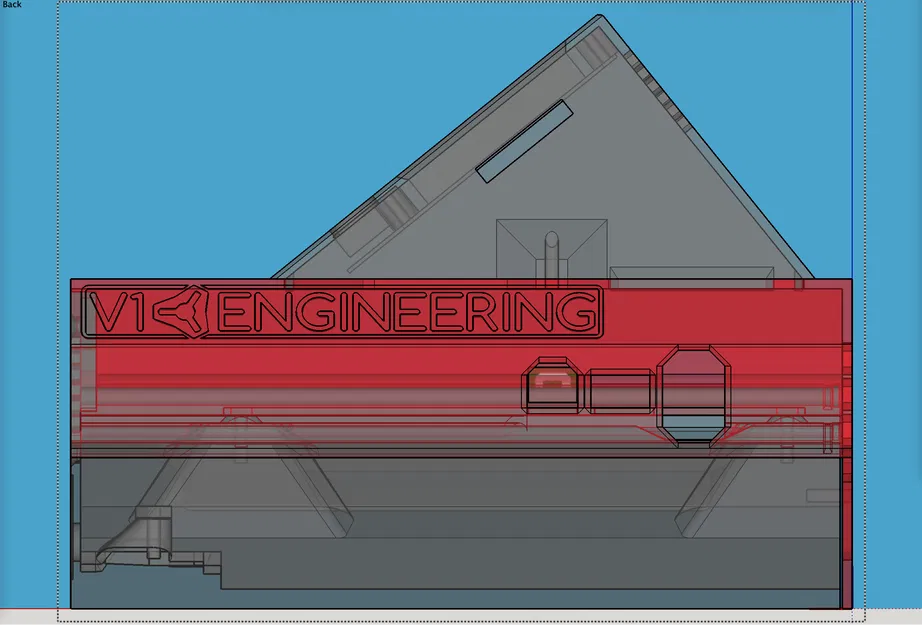

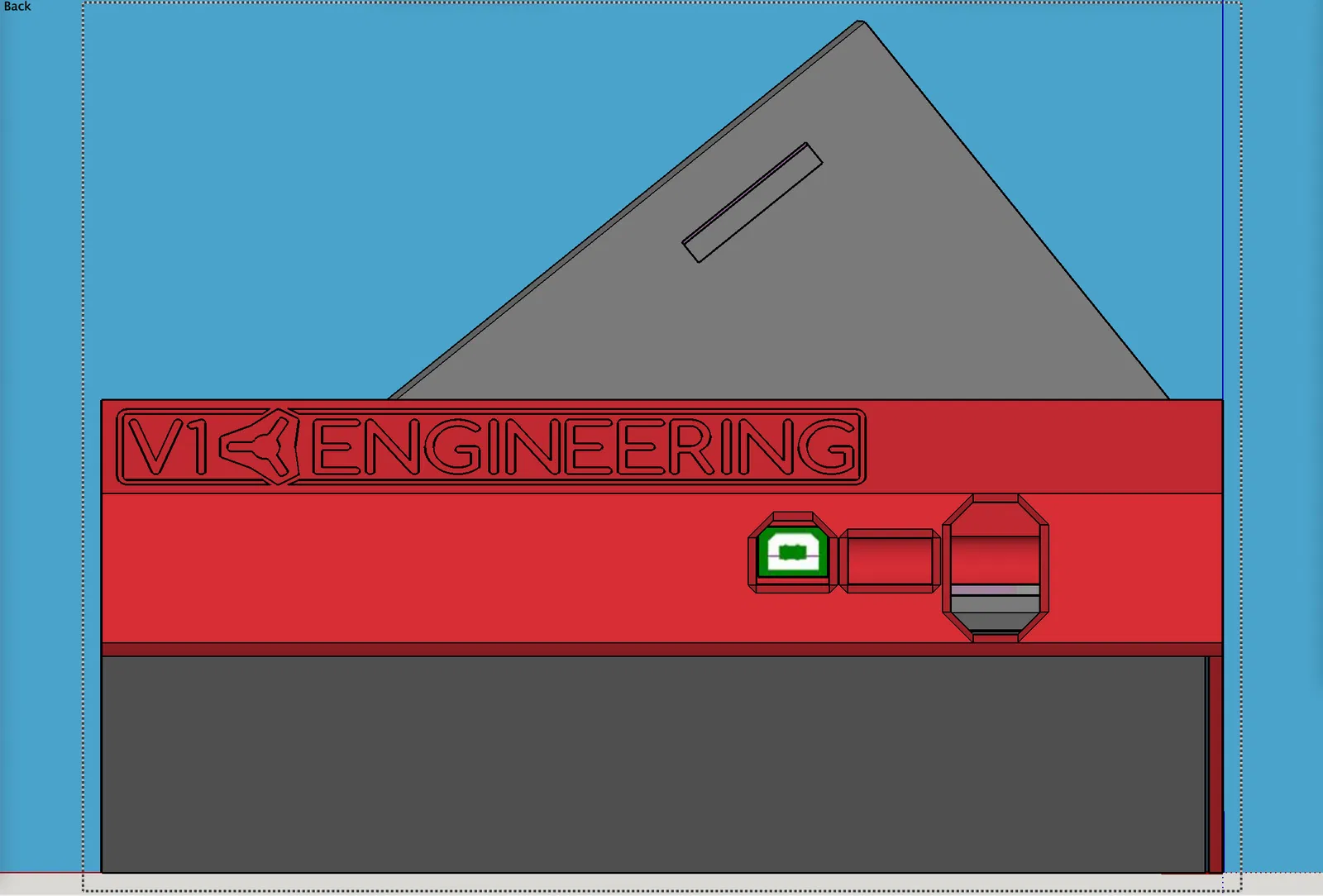

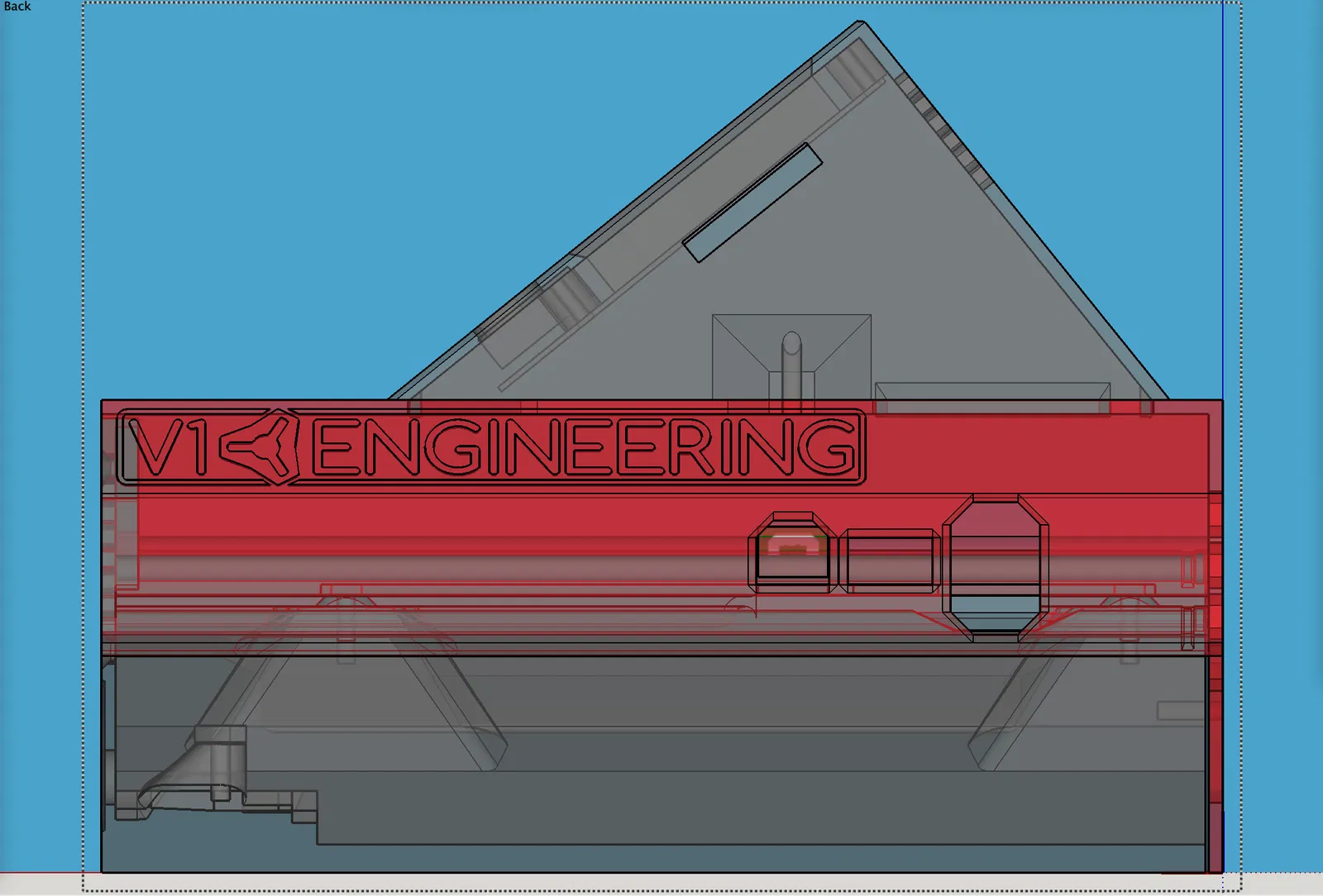

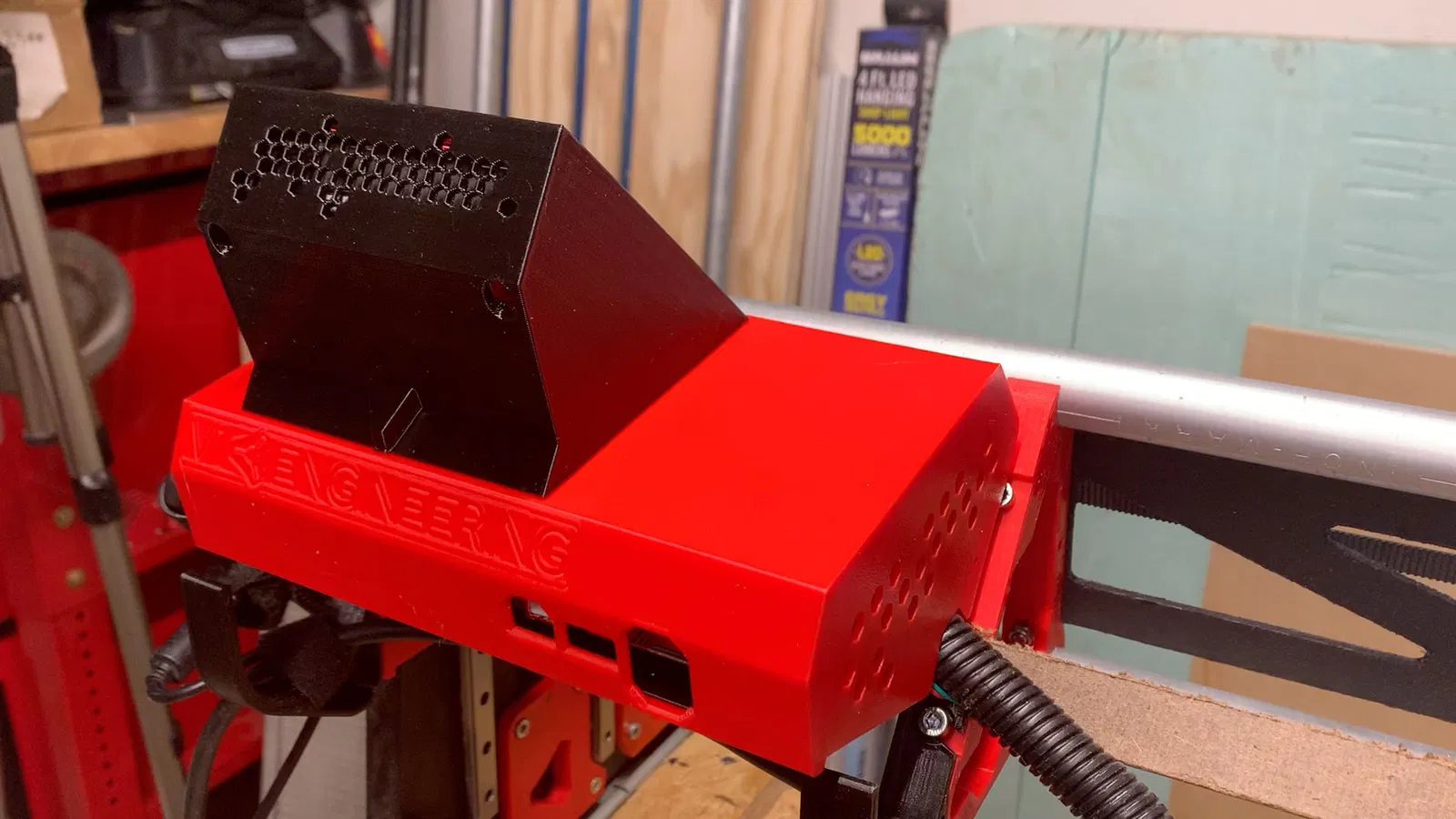

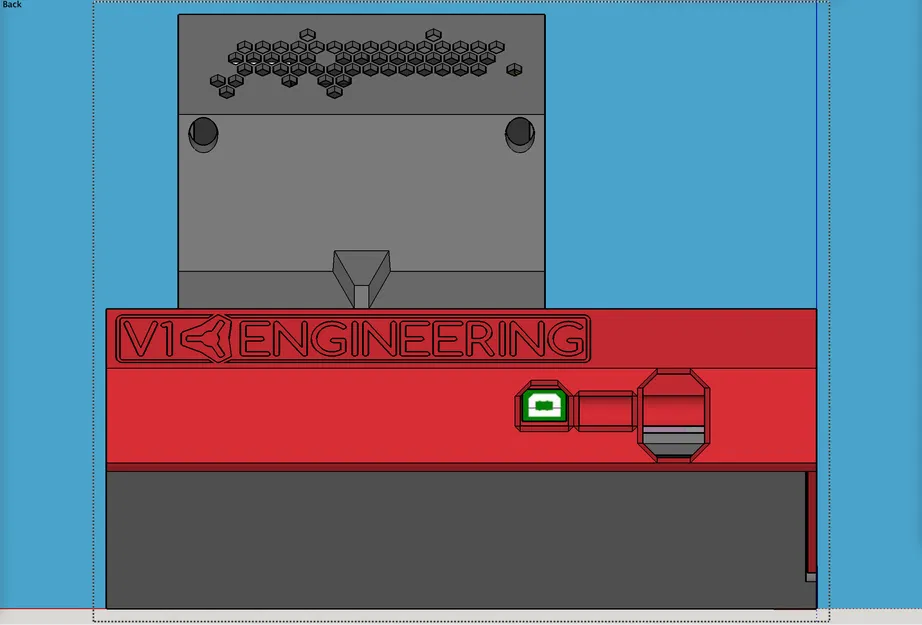

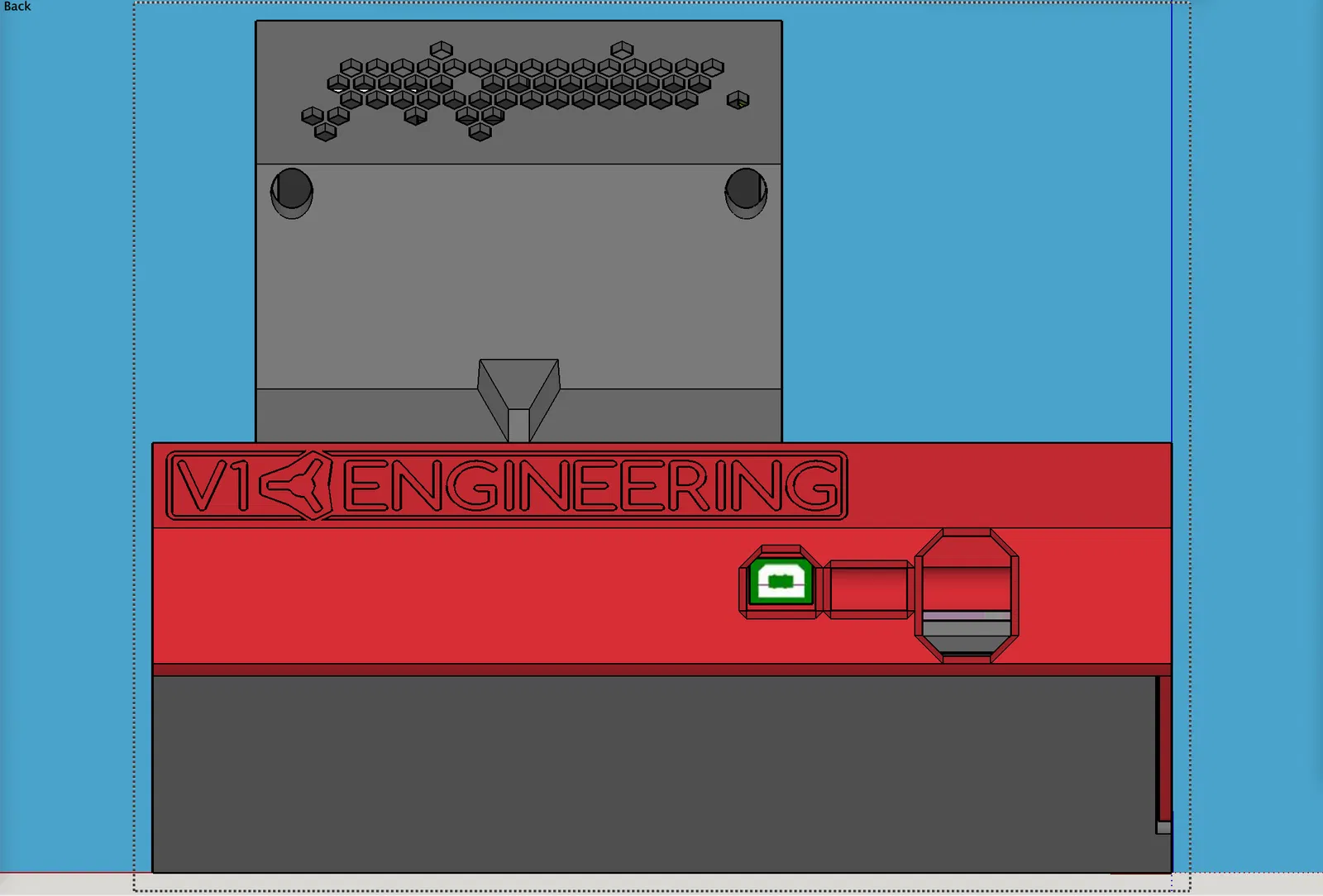

• Cổng truy cập — cho cổng USB và khe cắm mini-SD của SKR, cùng khe cắm SD của màn hình TFT.

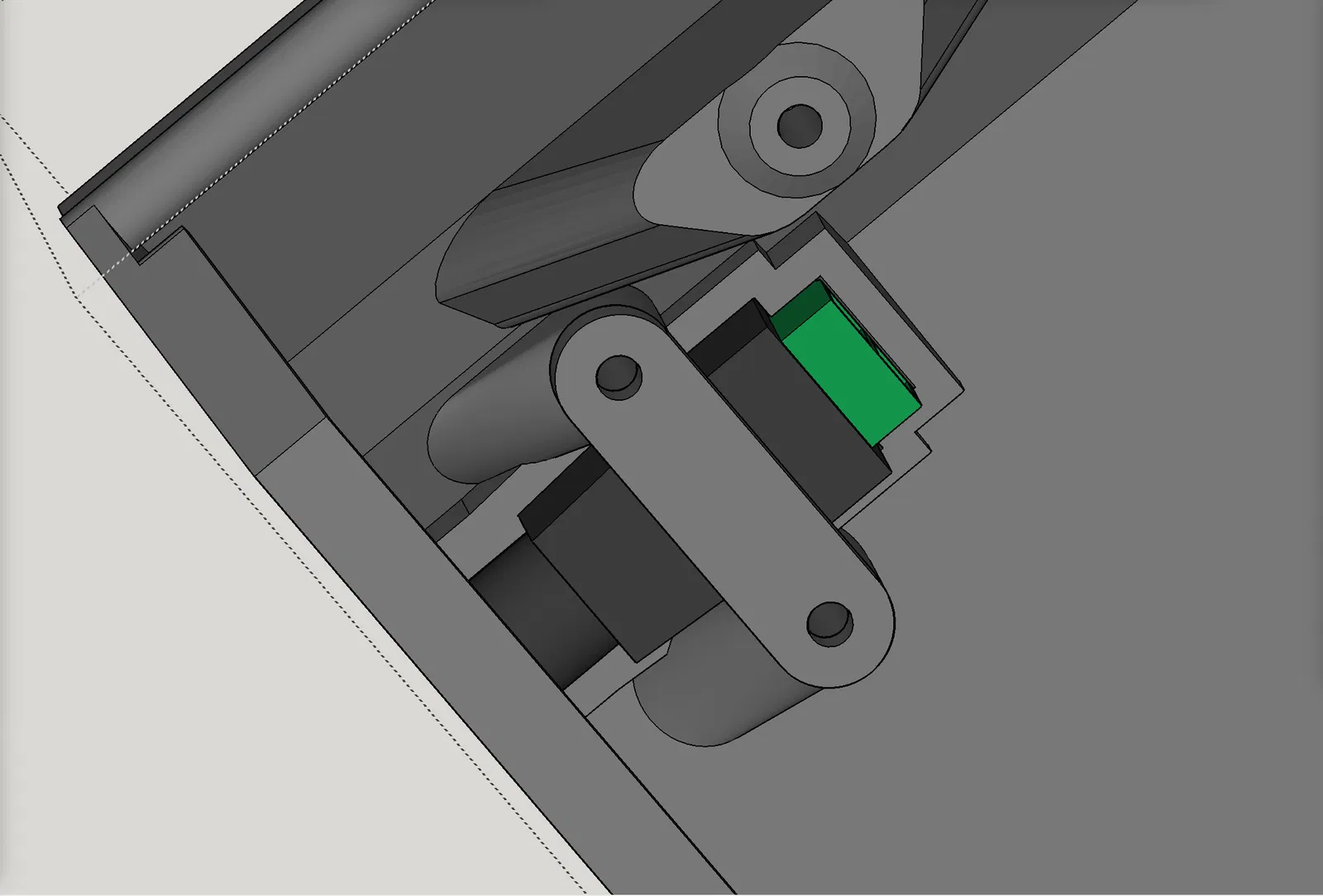

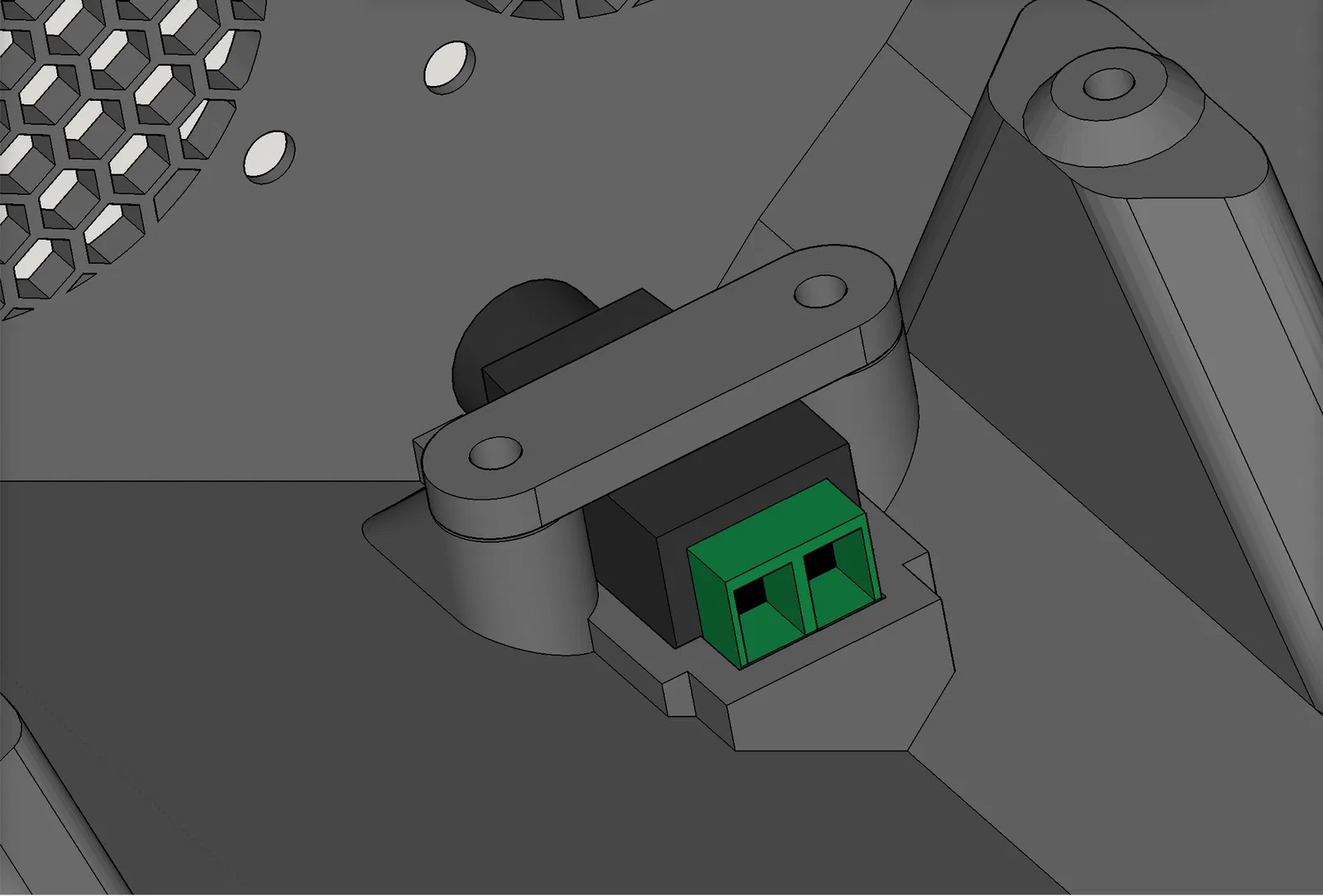

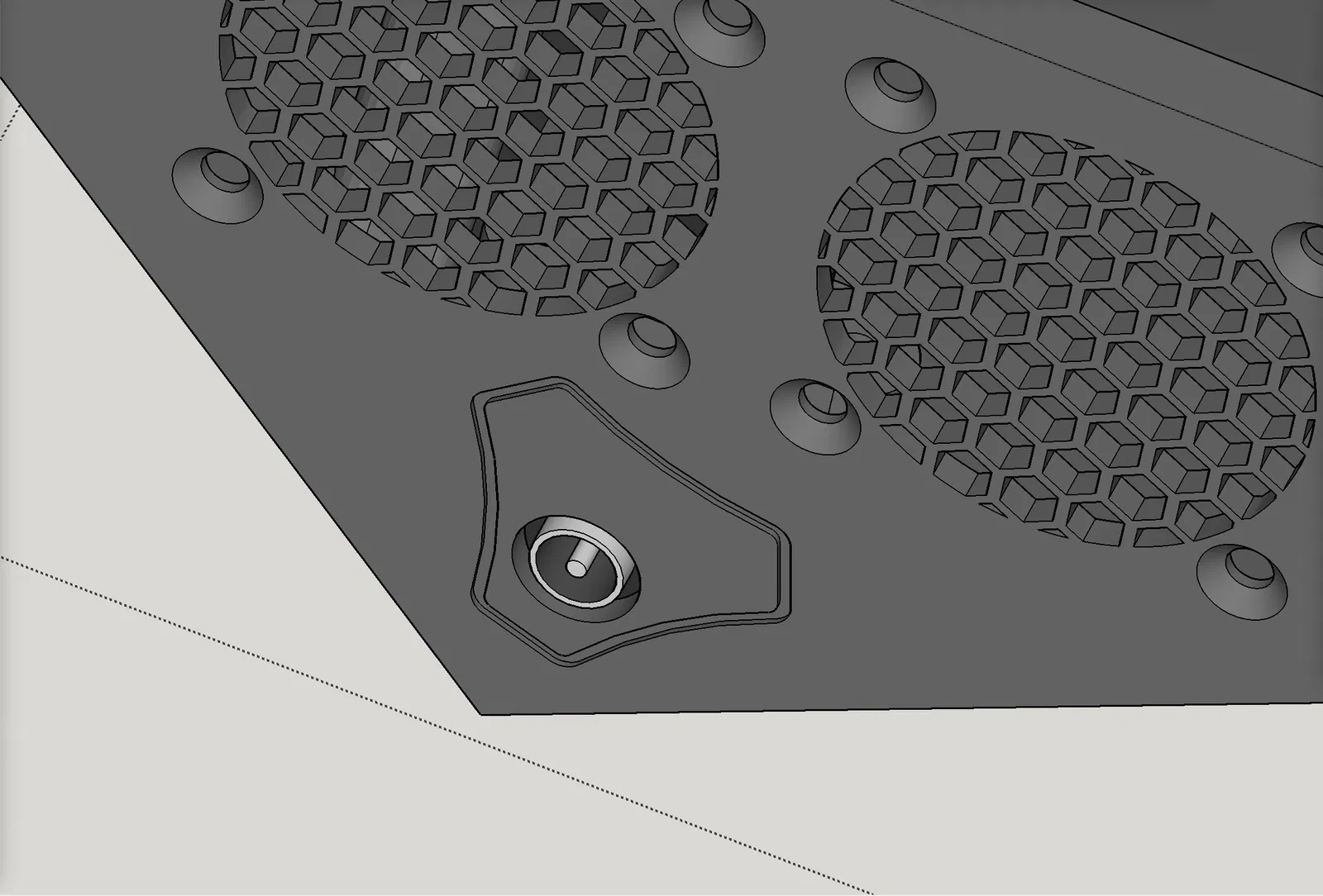

• Cổng cắm nguồn DC — đế hộp có một khe trượt bên trong để giữ giắc cắm nguồn và một thanh kẹp bằng nhựa để vặn vít cố định giắc cắm.
• Không gian rộng rãi cho dây điện — cho phép đi dây từ dưới hoặc trên bo mạch. Tôi khuyên nên đi dây từ dưới để tránh bị vướng khi tháo lắp nắp. Xem video.

Hai lựa chọn:

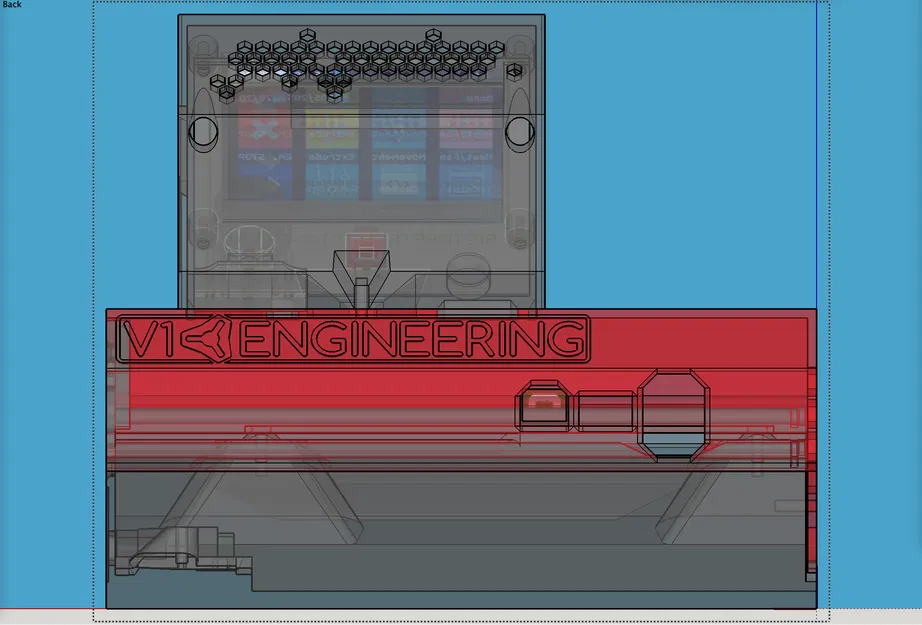

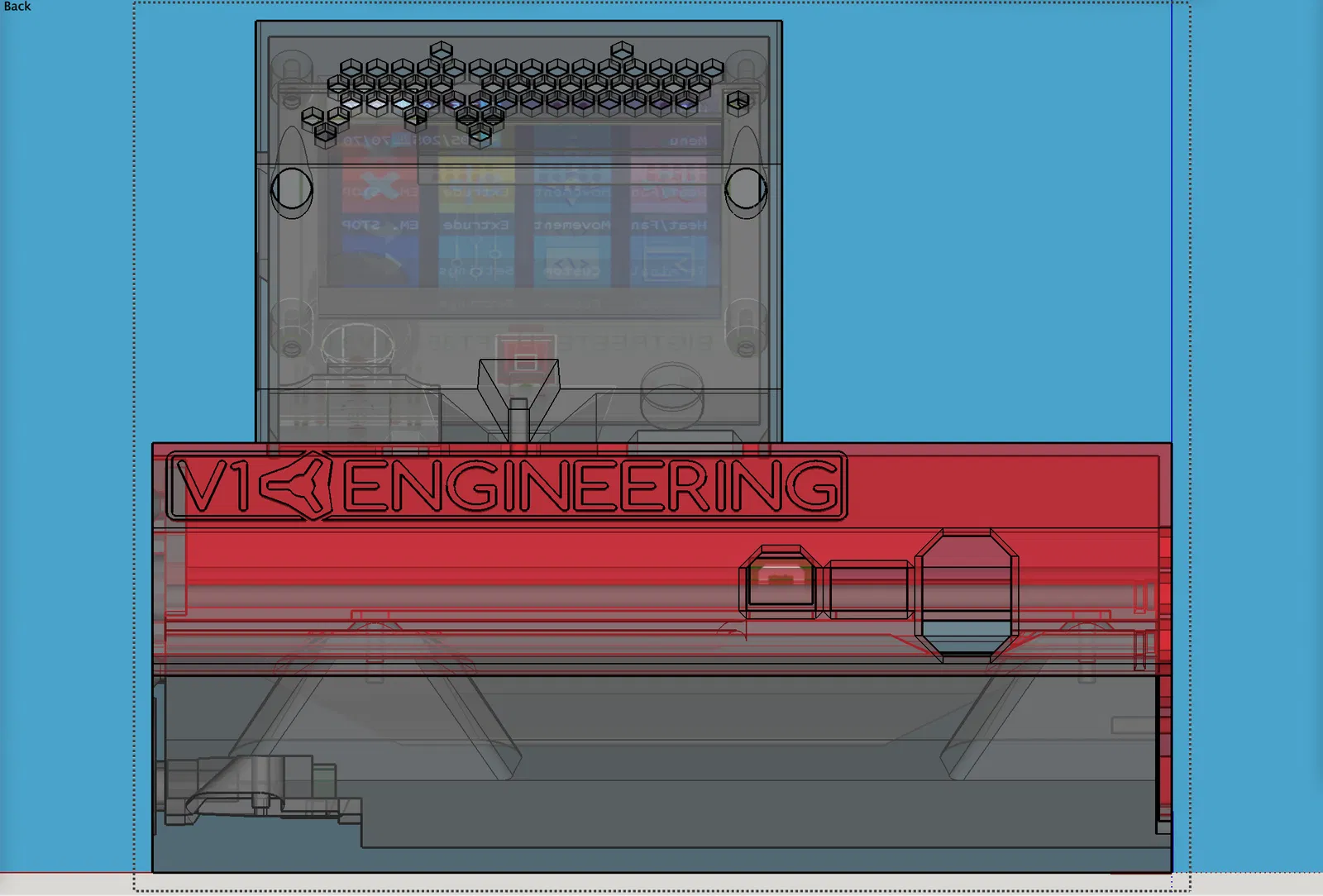

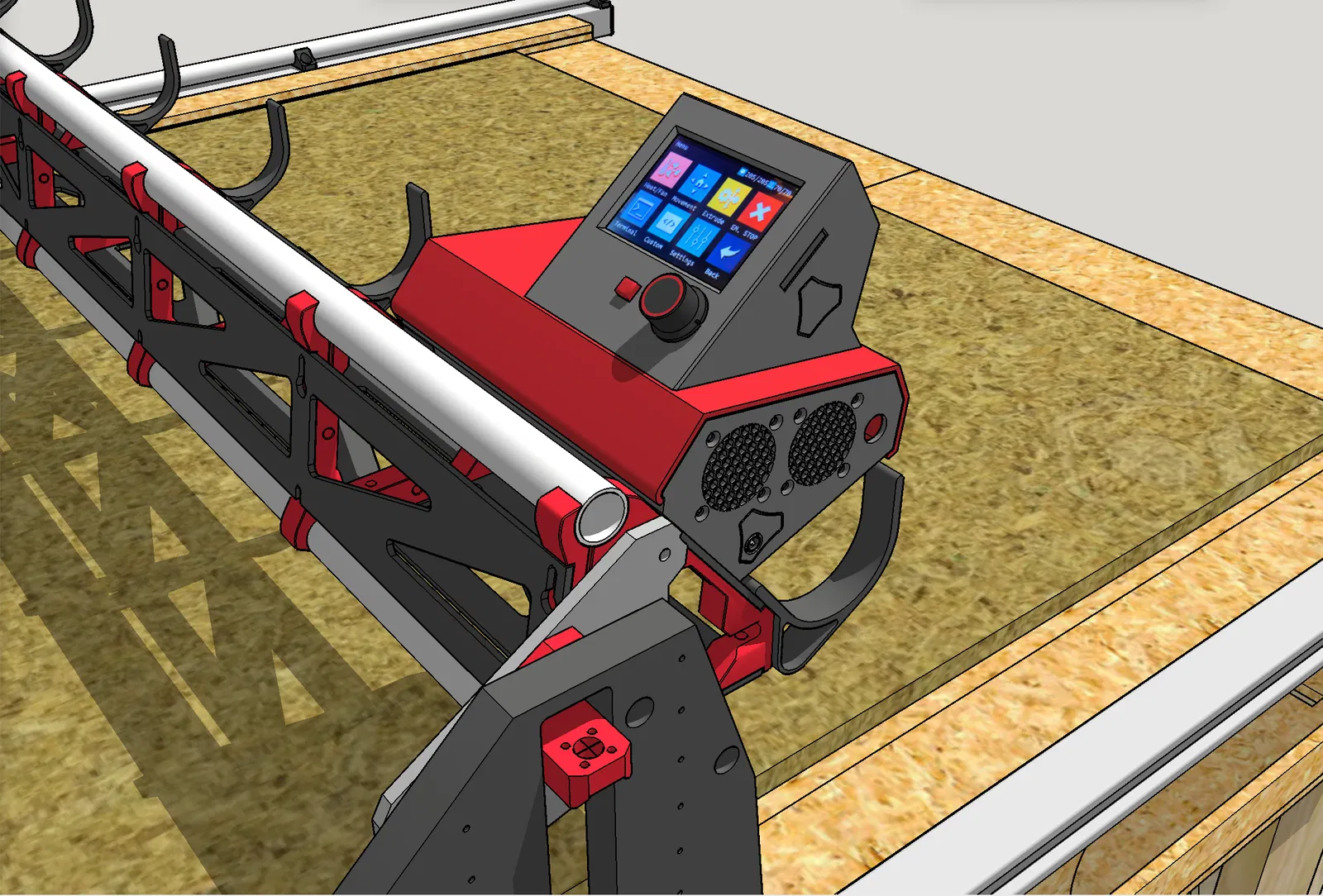

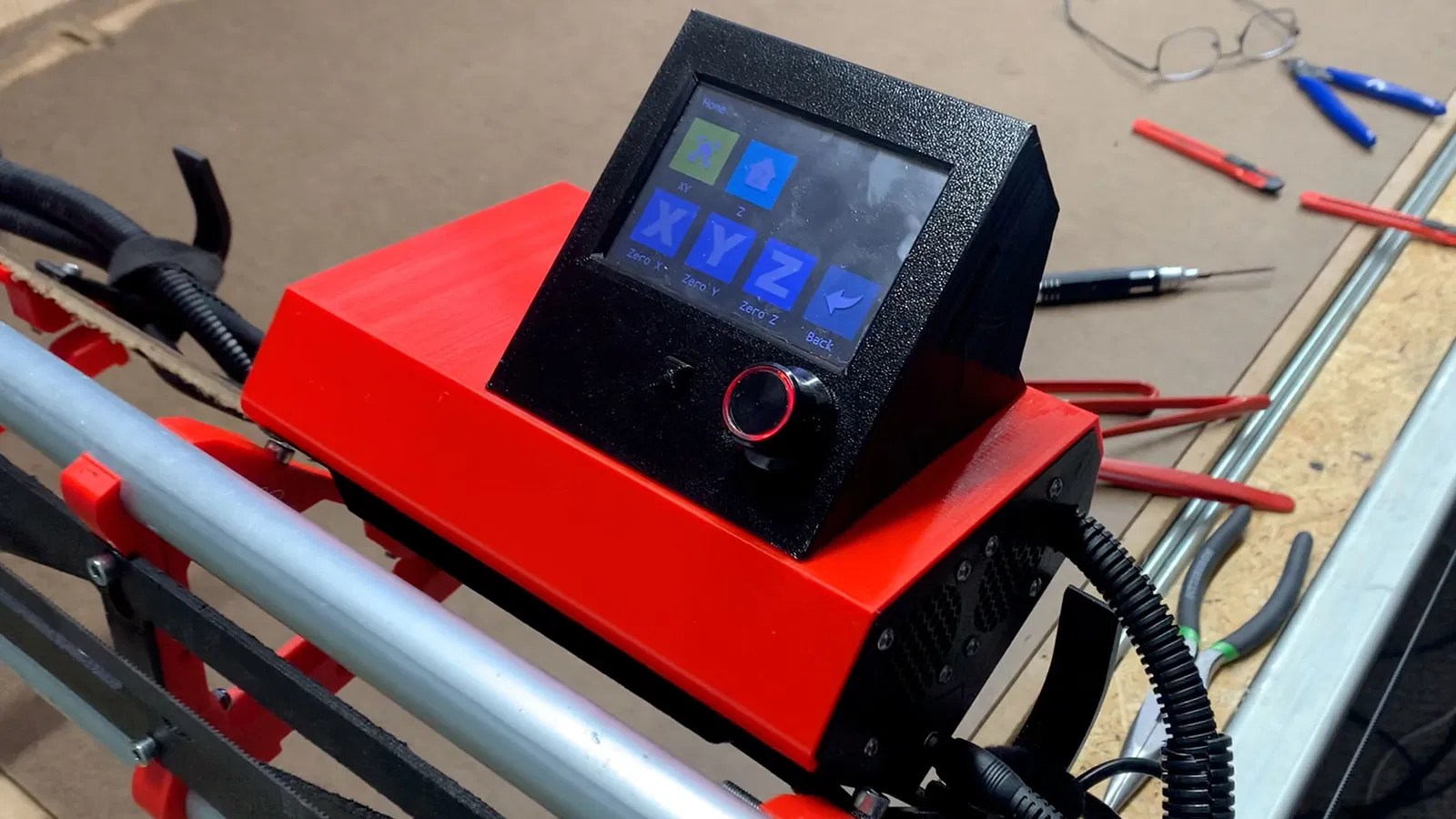

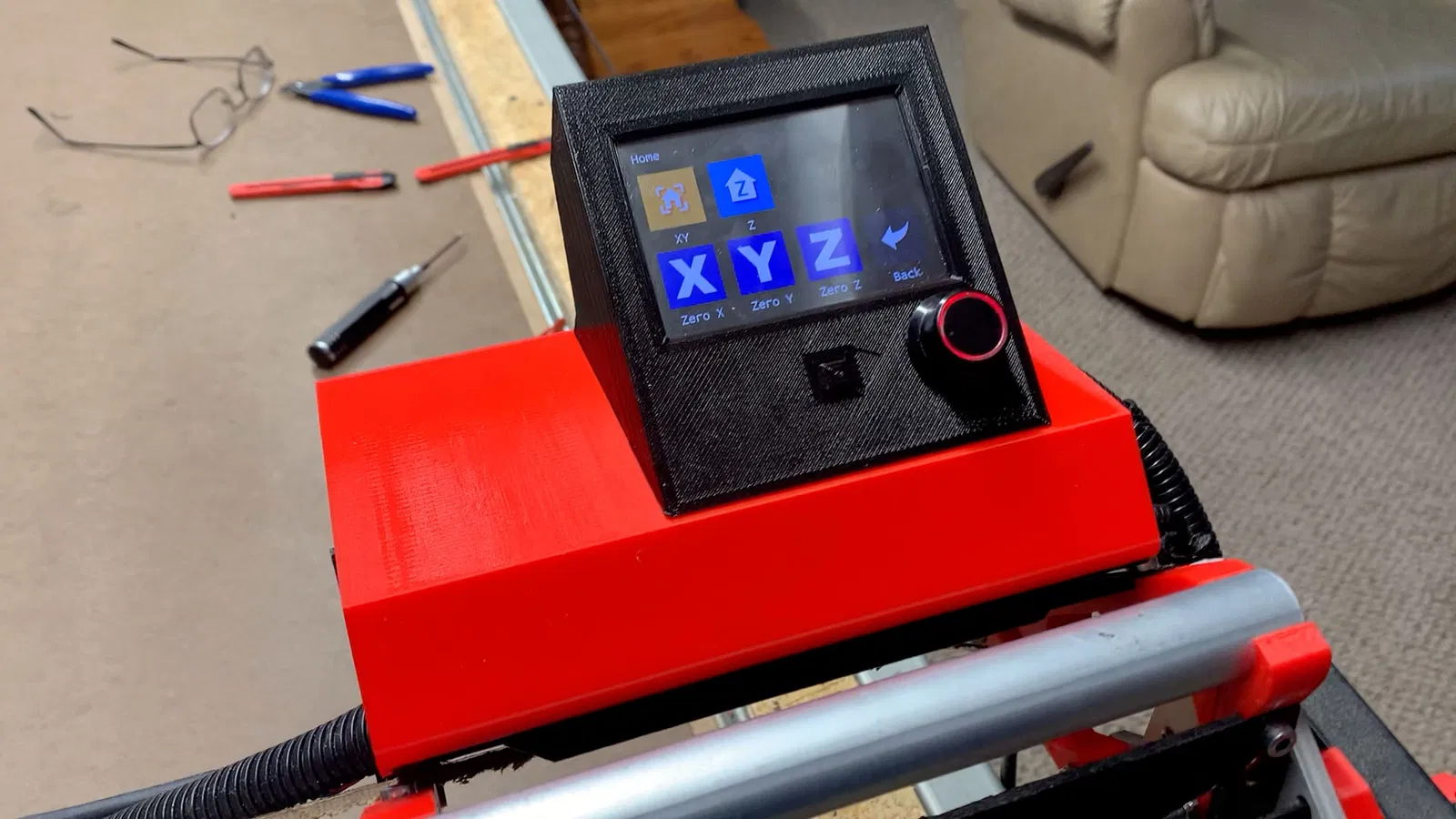

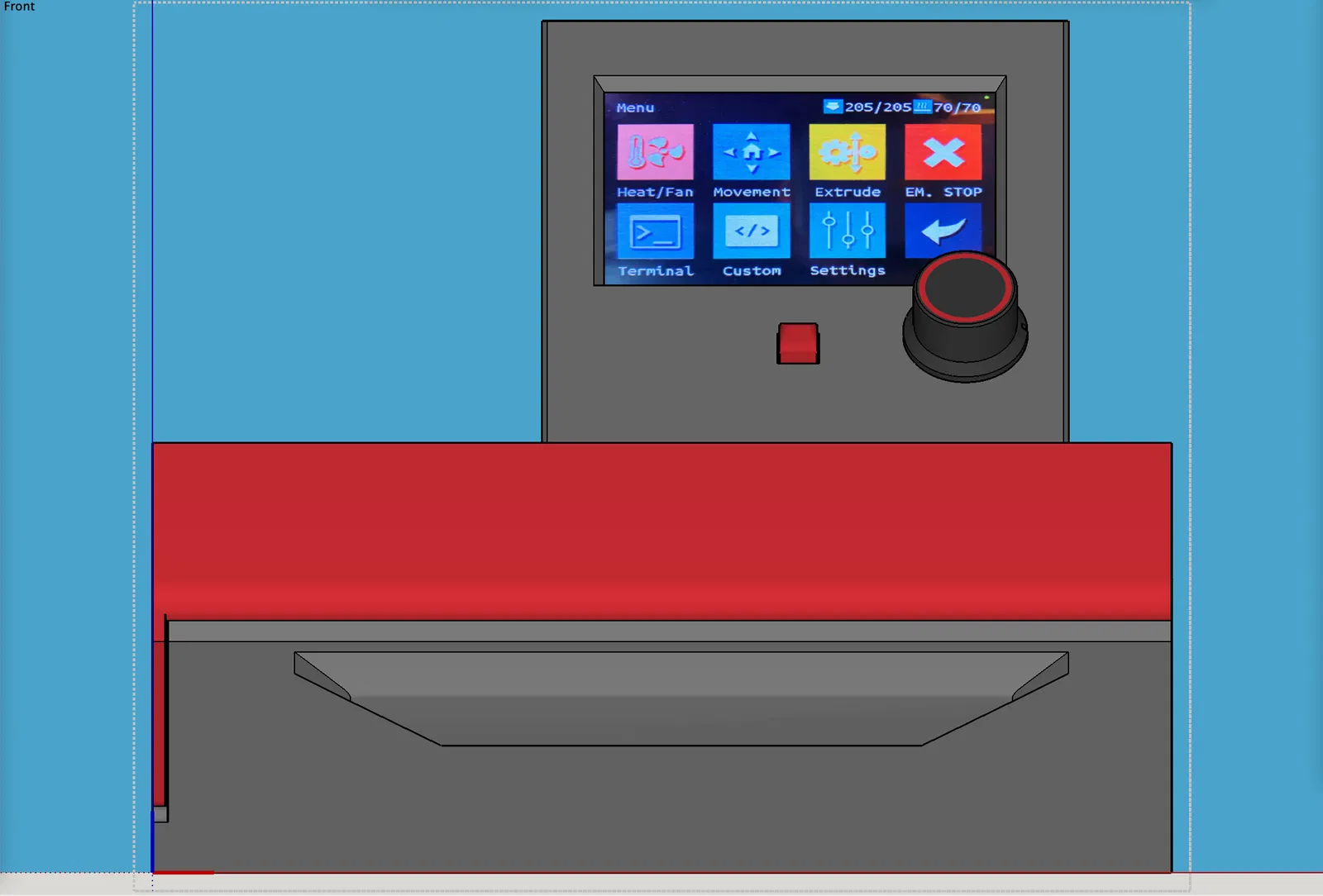

• Lựa chọn A (khuyên dùng) — màn hình hướng ra ngoài theo trục X. In phiên bản “A” của phần #2 và #3 (Nắp và giá đỡ TFT).
• Lựa chọn B — màn hình hướng ra ngoài theo trục Y. In phiên bản “B” của phần #2 và #3 (Nắp và giá đỡ TFT).
• Bản “A” được khuyên dùng vì nút điều hướng X và Y trên màn hình TFT sẽ trùng khớp với trục thực tế của máy CNC.

Thông tin chi tiết về việc nâng cấp LowRider v2 lên v3 có tại diễn đàn V1.

In và Lắp ráp:

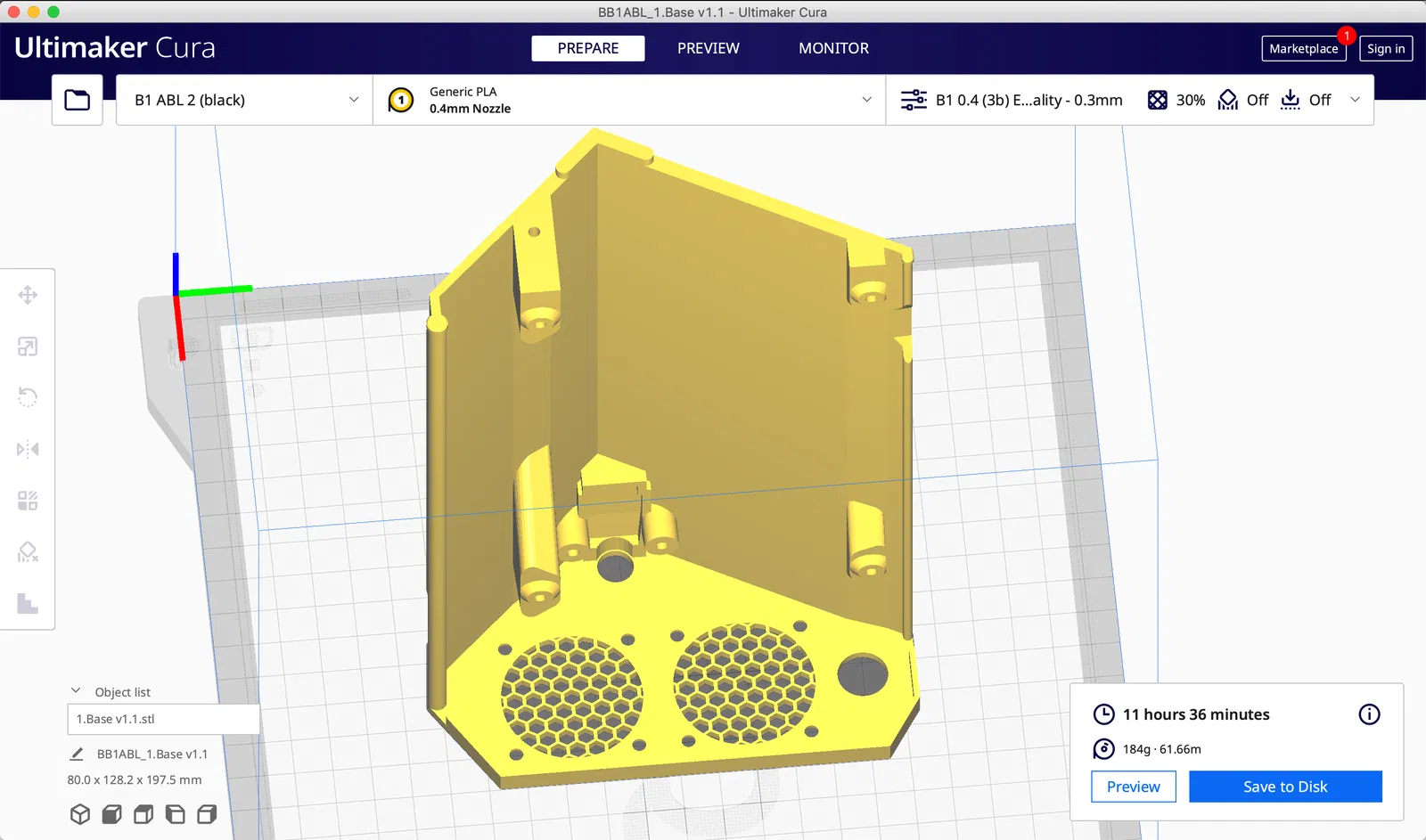

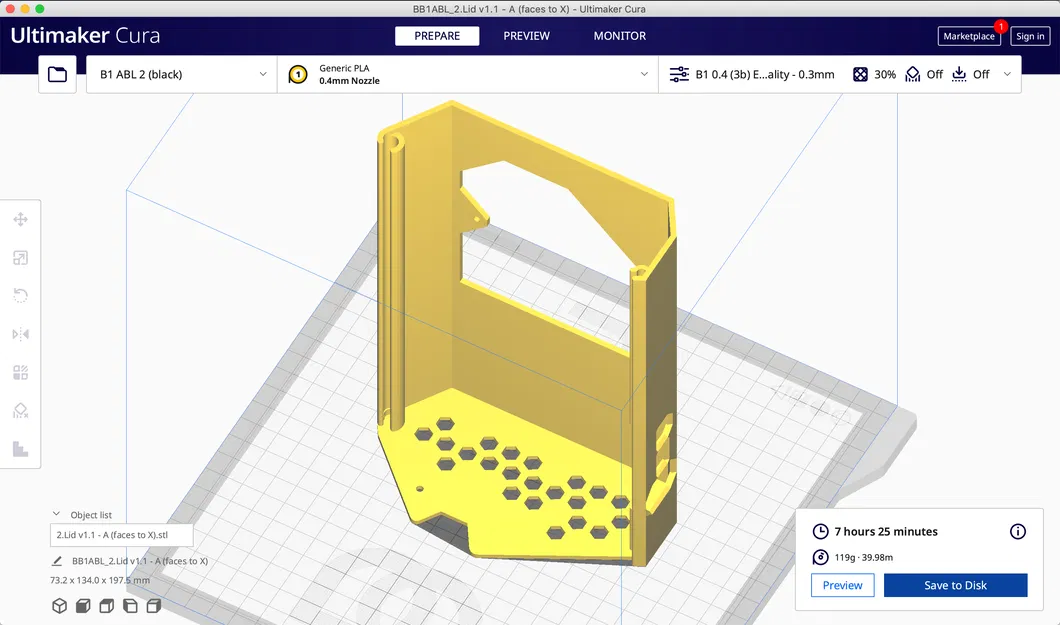

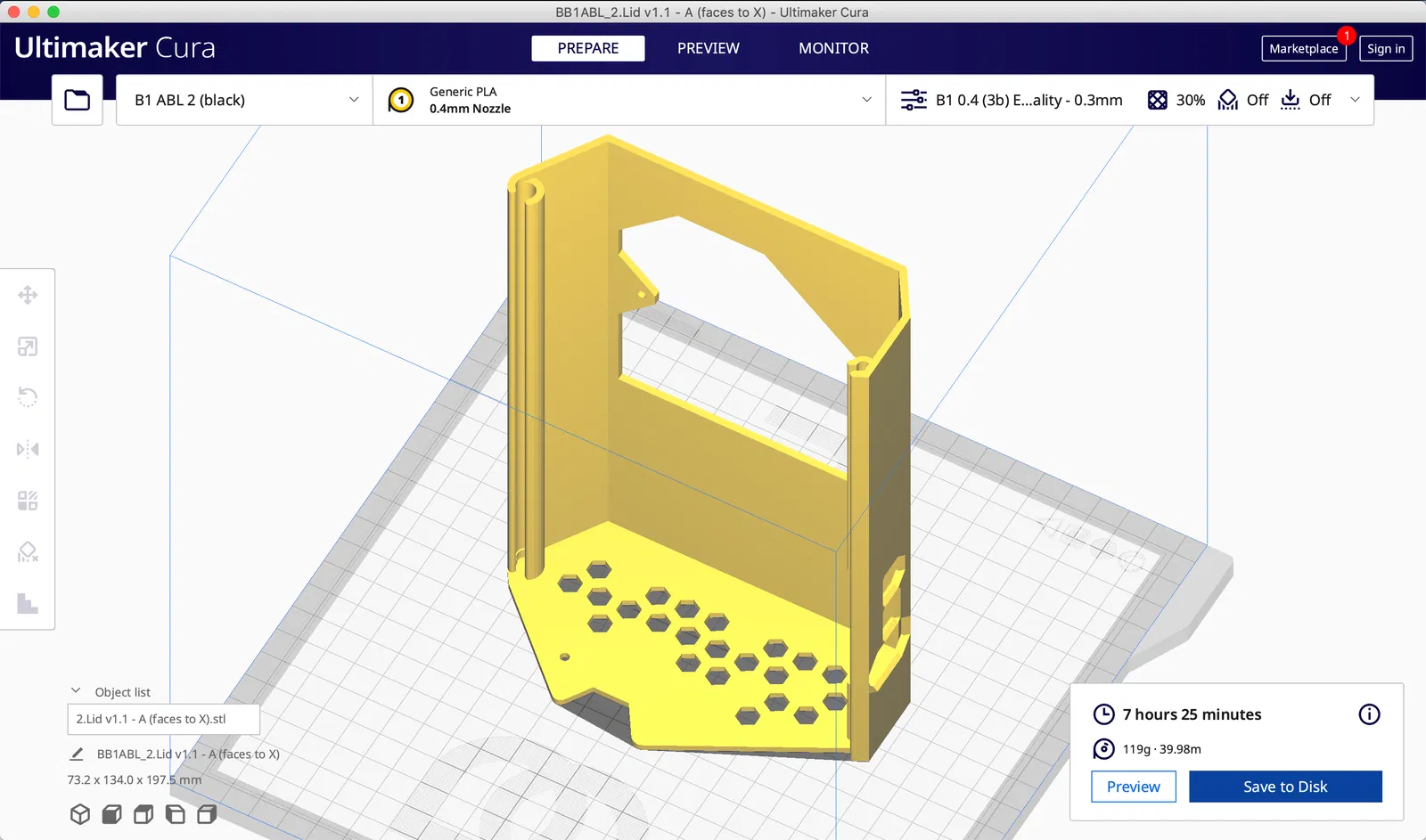

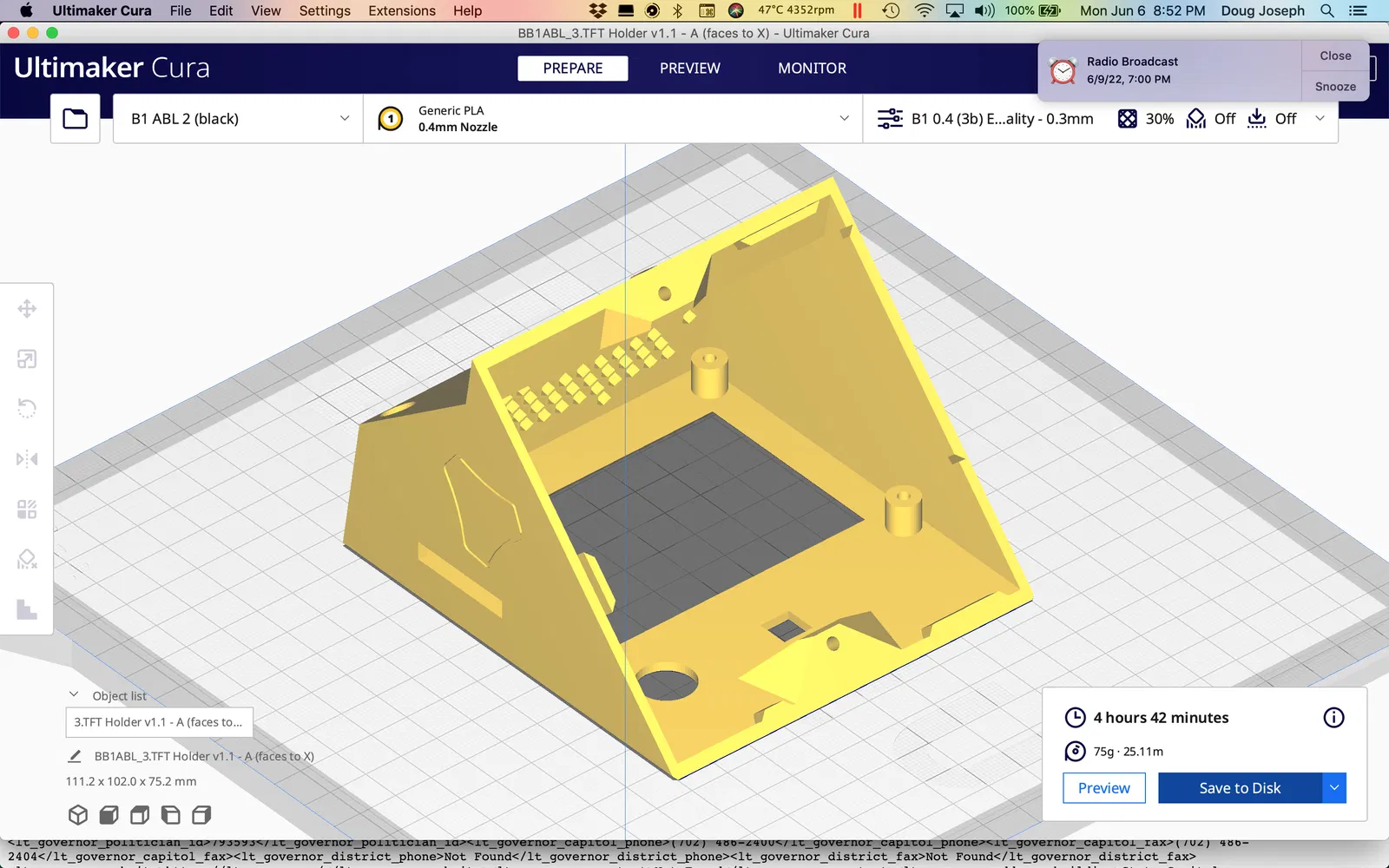

• In các bộ phận theo hướng mặc định. Không cần support nếu máy in của bạn có khả năng bridging tốt.
• Dùng vít M3x8mm để gắn màn hình TFT vào giá đỡ, gắn giá đỡ vào nắp và kẹp giắc nguồn. Dùng vít M3 độ dài phù hợp để gắn quạt.

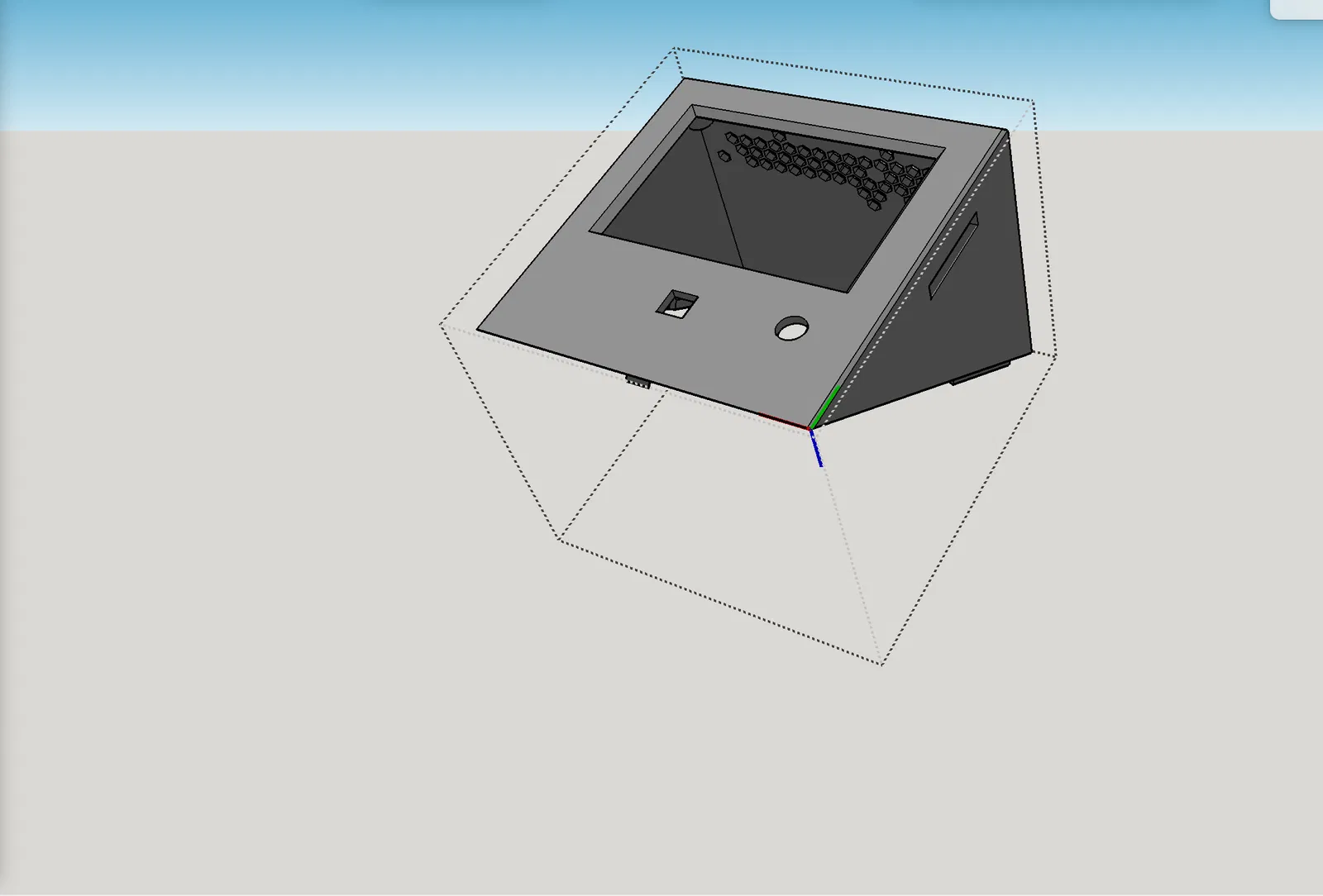

Lưu ý: Nếu bạn cần xoay ngược giá đỡ màn hình, hãy cẩn thận vì có thể cần sửa lại phần nắp do vị trí khoét lỗ cần đảm bảo độ cân bằng và tránh các chi tiết cộm lên của bảng mạch TFT.

FAQ:

Q: Hộp có chỗ cho 2 quạt, cắm vào đâu trên bo mạch SKR? A: Quạt Noctua tôi dùng chạy điện 12V. Bạn có thể cắm trực tiếp vào cổng "power out" 12V hoặc 24V trên bo mạch SKR để quạt tự chạy mỗi khi máy LowRider được bật. Xem sơ đồ cổng tại đây:

Nhật ký thay đổi:

• 7/7/2022: thêm phiên bản “low fat” cho đế, tiết kiệm 33% nhựa và giảm 25% thời gian in.
