Ngăn kéo nhỏ để bàn (Small Desktop Drawer)

Hi,

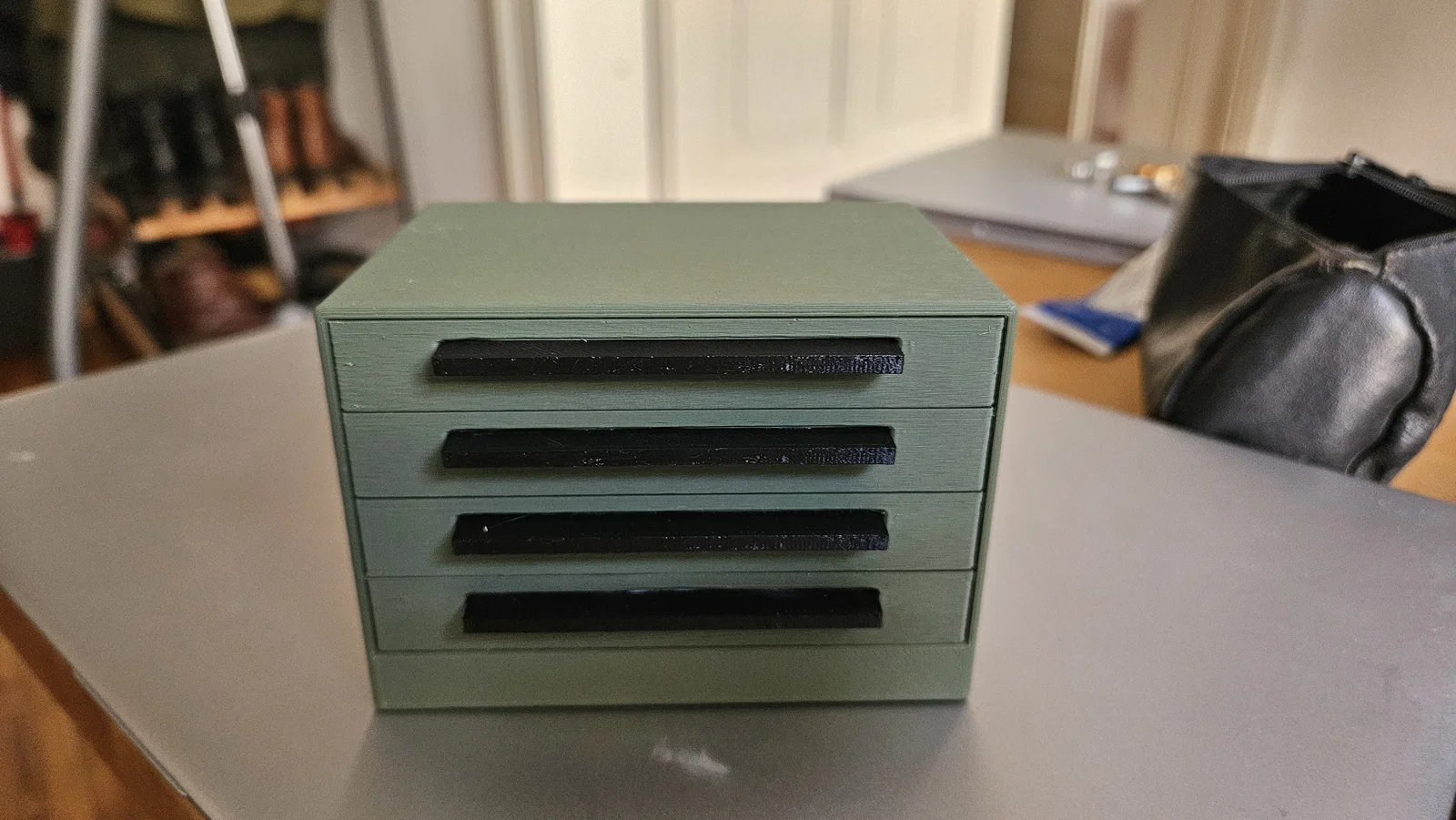

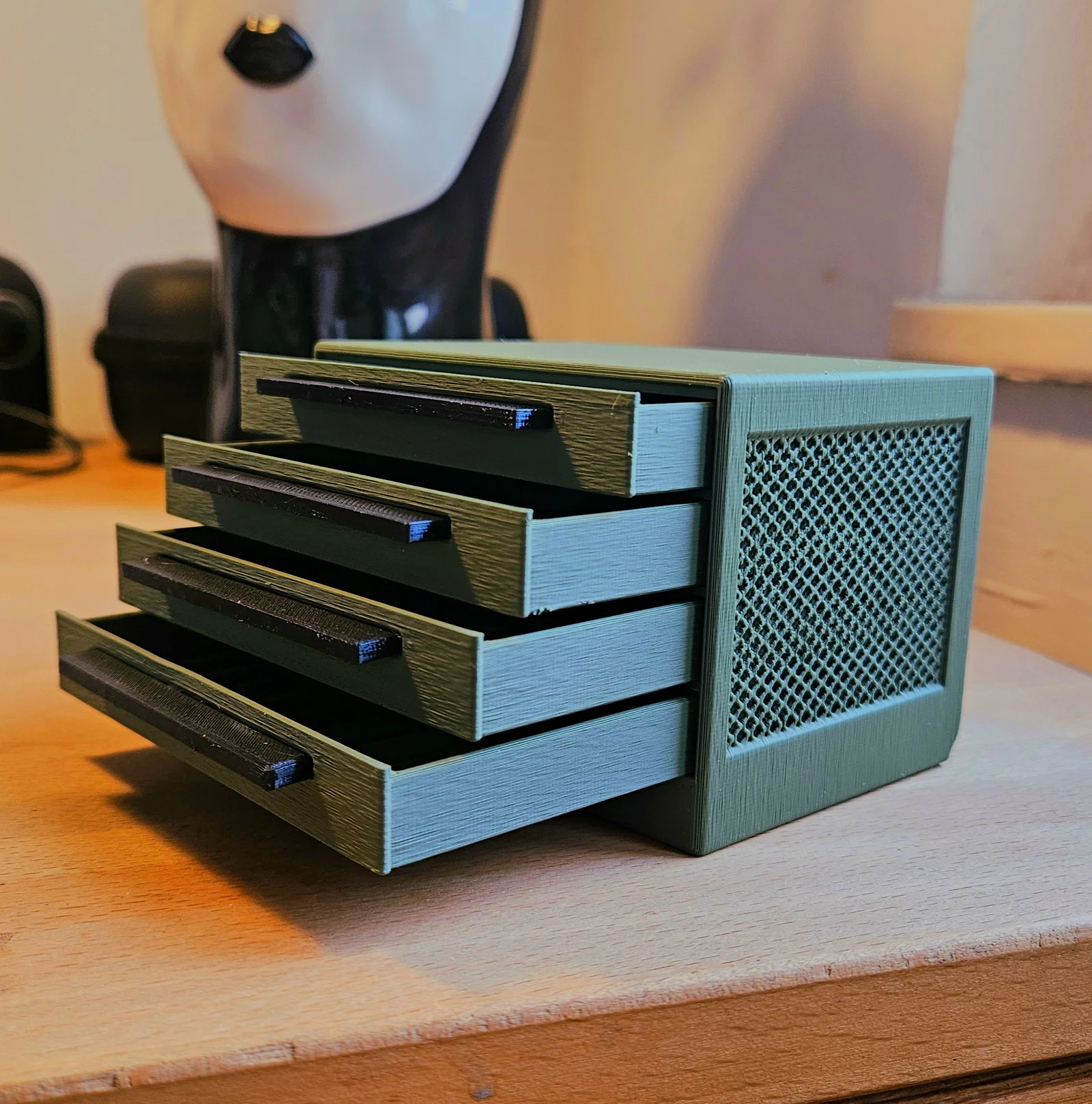

đây là một cái ngăn kéo nhỏ để cất mấy món lặt vặt, ví dụ như trang sức hoặc USB Stick. Mình có đính kèm file STEP để bạn chỉnh sửa phần ngăn kéo nếu cần. Các ngăn kéo có chặn cuối (end stops) nên nếu lắp đúng thì sẽ không bị tuột rơi ra.

Printing:

Trước tiên hãy tách file STL thành các Objects rồi in từng phần riêng. Phần thân chính thì in ở tư thế nằm ngửa trên mặt lưng. Các ngăn kéo nên in với mặt mở hướng lên trên, phần tay nắm (handles) cũng vậy. Tất cả các phần đều được thiết kế để in không cần Support, nhưng phần khoét chỗ gắn tay nắm có thể sẽ cần Support nếu máy của bạn xử lý bridging không tốt.

Assembly:

Bắt đầu với ngăn kéo đầu tiên ở trên cùng. Trượt ngăn kéo vào phần thân chính. Lấy các chặn cuối (end stops) và dán keo từ phía dưới ngăn kéo. Dễ canh chặn hơn nếu bạn lật ngăn kéo úp xuống. Làm tiếp với các ngăn còn lại theo thứ tự từ trên xuống dưới. Bước cuối là dán các tay nắm (handles) lên các ngăn kéo.

PS:

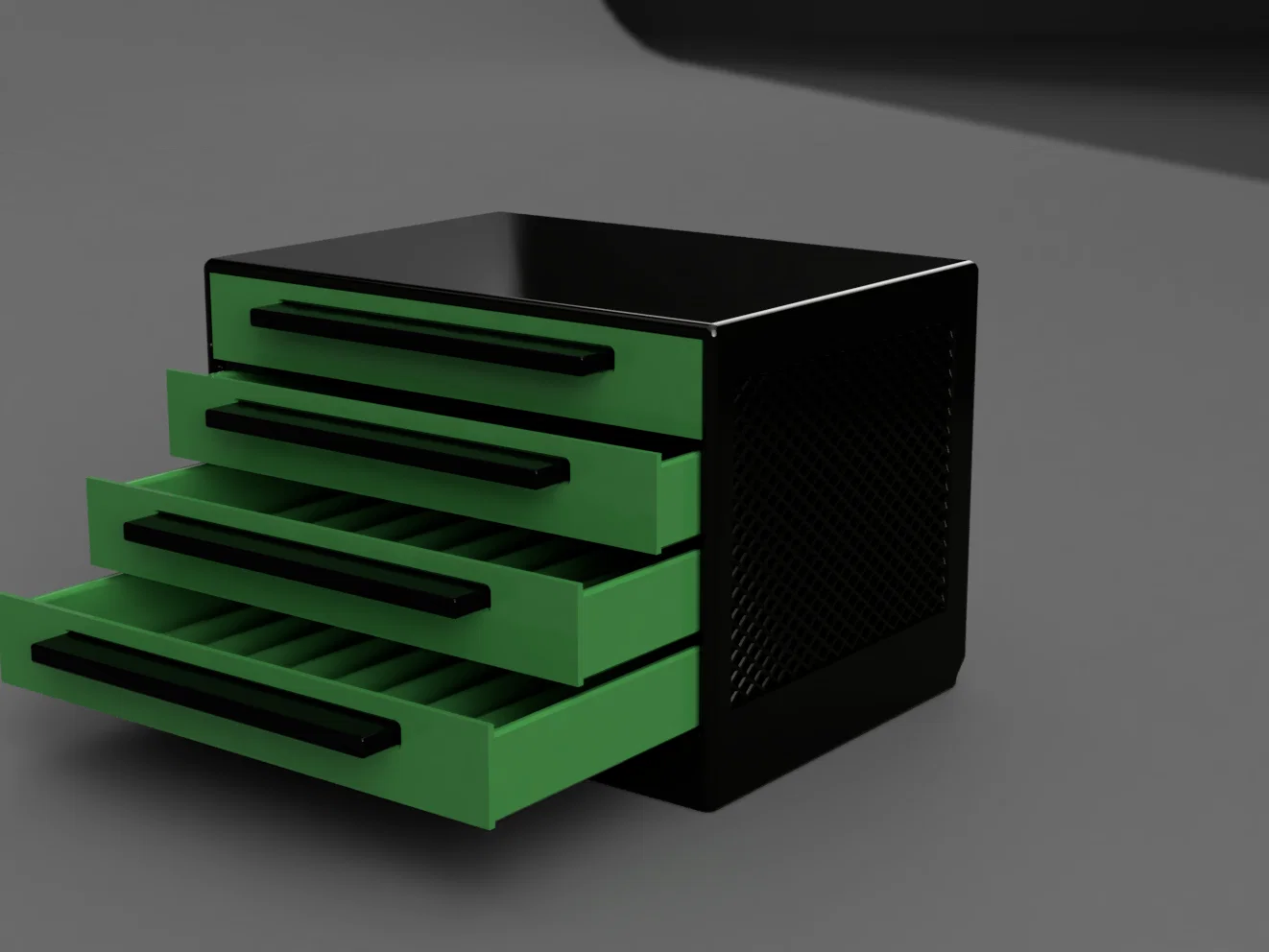

Các ngăn kéo trong bộ lắp ráp có mấy cái ray nhỏ mình cần cho nhu cầu sử dụng của mình, nên mình có thêm phiên bản ngăn kéo mặt phẳng. Nhớ chia sẻ bản in của bạn và cho mình biết nếu bạn muốn chỉnh sửa gì nha.
