Squeeze Fan Ruggedized 2.0 Pieces (Bộ chi tiết 2.0)

Cảm ơn InnerCato đã đăng bản make đầu tiên cho mẫu này.

Các phiên bản gốc của mấy miếng này với mình xài không ổn lắm, nên mình chỉnh lại. Với lại thay vì chỉ vô comment nói mọi người phải làm gì, mình đăng luôn những gì mình đã làm để mọi người đỡ tốn công.

Mình giữ nguyên tên file của các chi tiết, chỉ thêm “2.0” ở cuối để giảm nhầm lẫn.

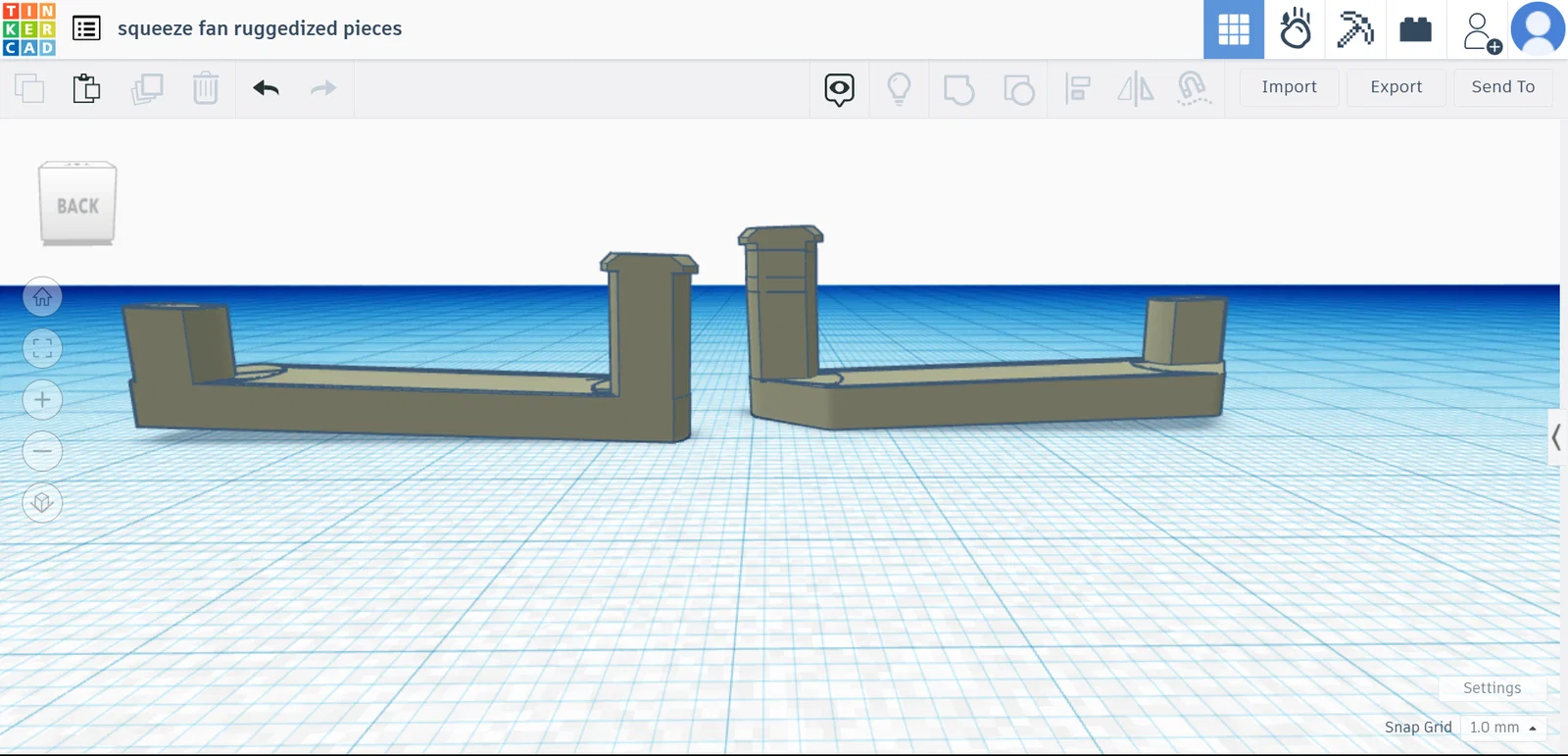

Phần crank mình có kéo dài thêm một chút, chỉ ở đoạn vốn đã dài sẵn {Như bạn thấy trong hình tinkercad}. Mình làm vậy vì crank hay bị bật ra khỏi handle khi mình quay nhanh.

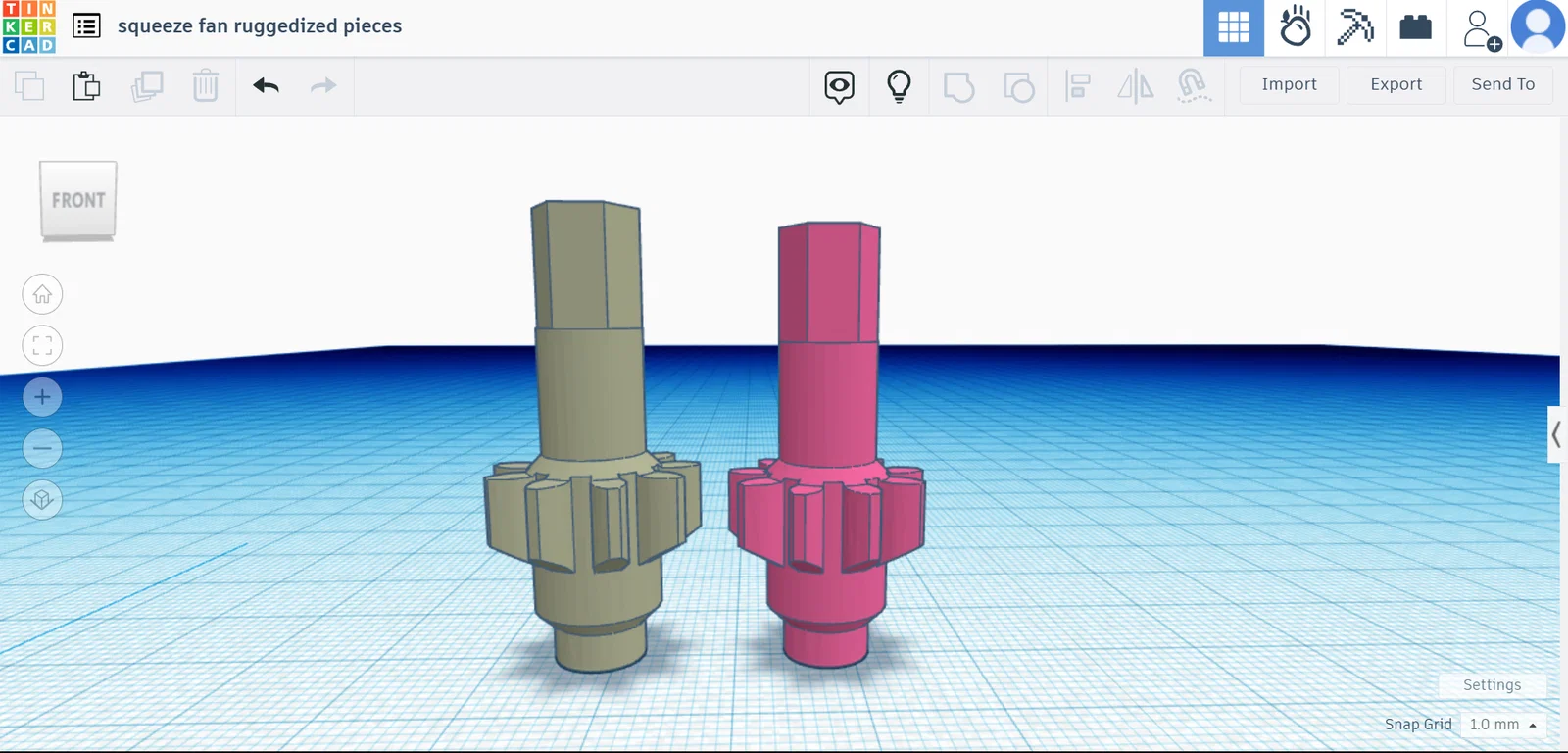

Phần axle gear thì mình chỉ scale lên 104% so với kích thước gốc. Mình làm vậy vì gear hơi nhỏ, làm cánh quạt bị lắc, quẹt vô mép của cái nắp kiểu XL cover, rồi làm lệch nhịp cần có để vận hành cho đúng. Nói chung là nó làm quạt ổn định hơn. {Mình có dán keo cánh quạt vào trục axle để nó không bị tuột ra.}

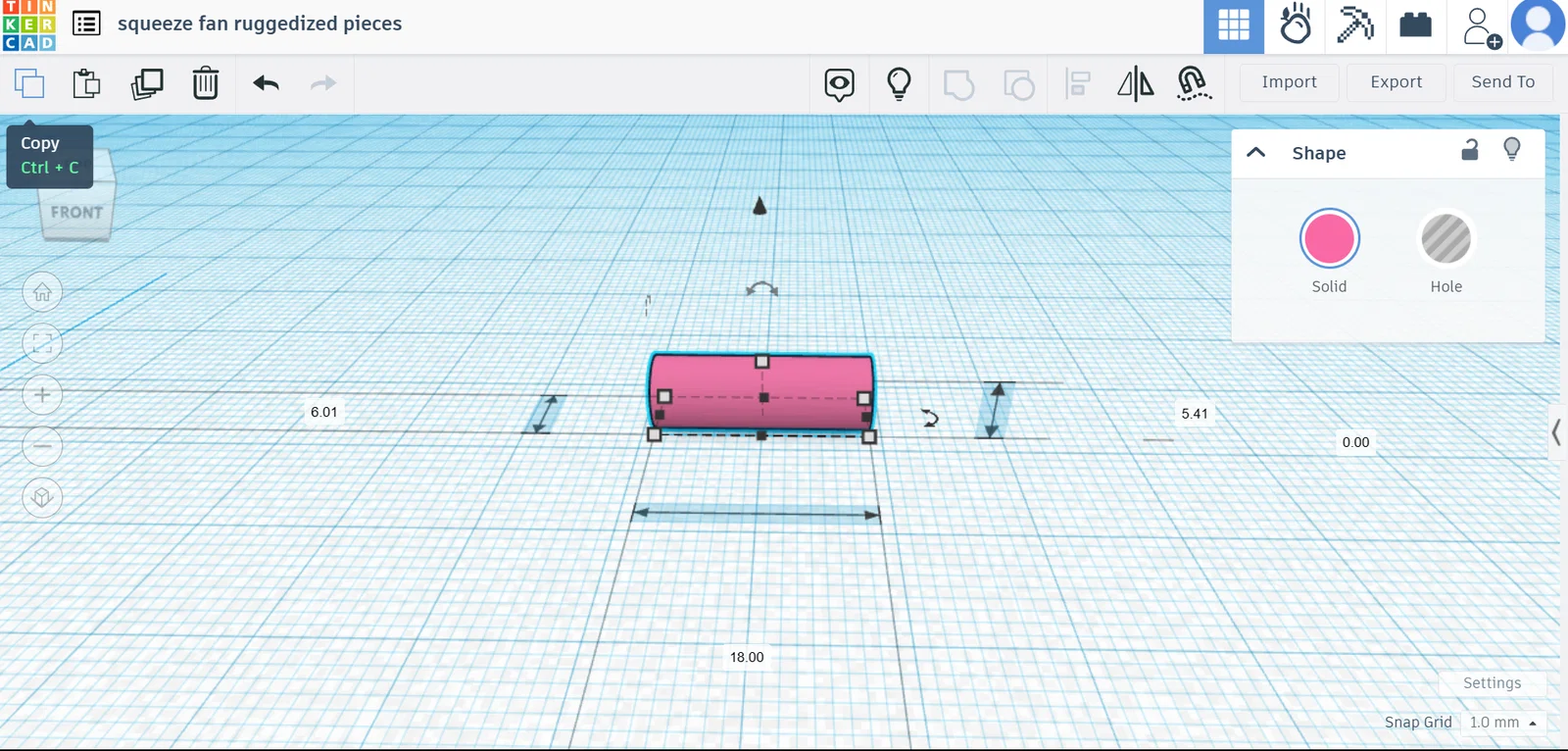

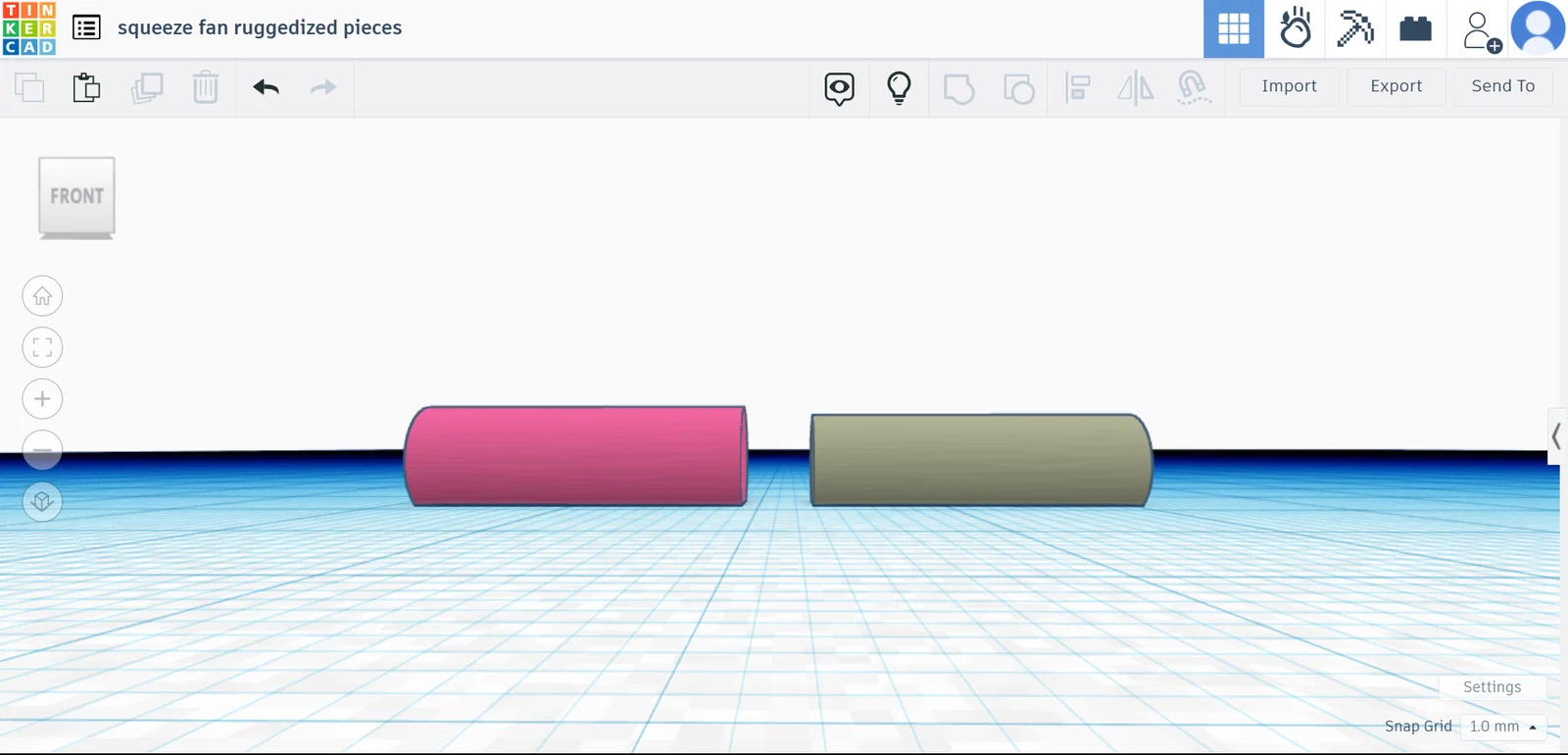

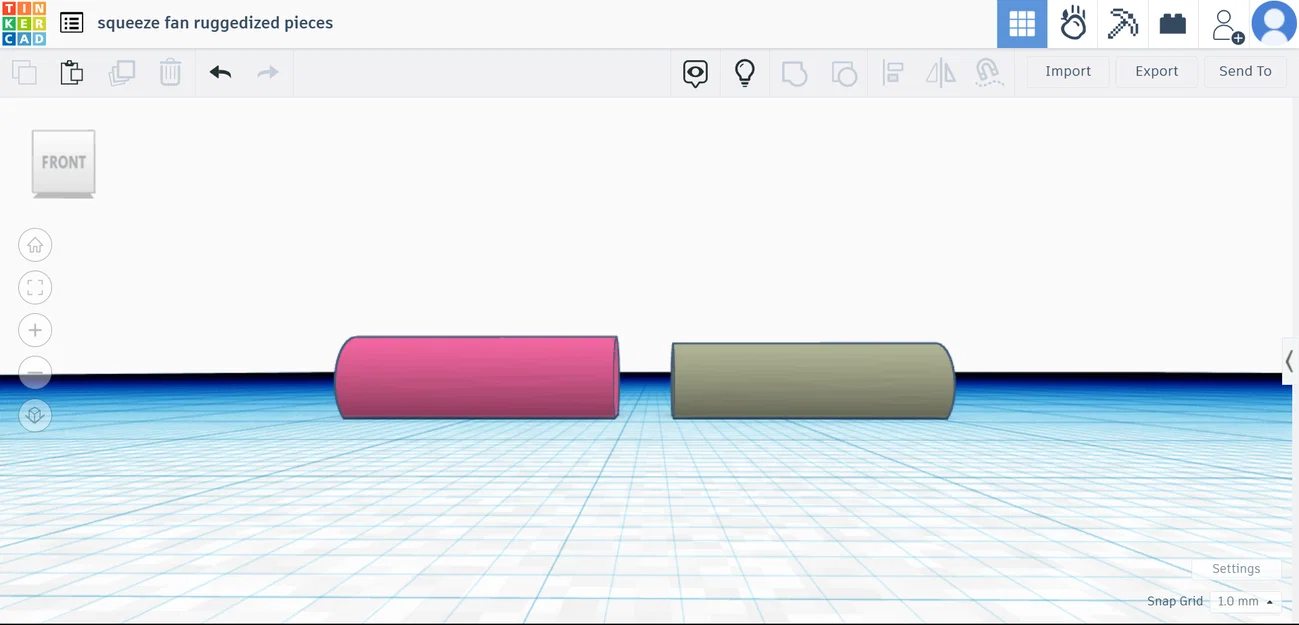

Mấy cây pins thì chỉ scale lên 109.3% so với kích thước gốc, rồi chỉnh lại mỗi chiều dài về 18mm như ban đầu để nó không bị “thò” quá nhiều ra khỏi vỏ. Mình làm vậy vì cái cover hay bị bung ra khi mình quay nhanh, nên giờ pins giữ cover chắc hơn. Pins sẽ hơi khó nhét vô case, nhưng mục đích của nó là để kẹp cover thật chắc. Mình in case bằng PETG nên mình không chắc mấy pins này có làm bể cover in bằng PLA hay không.

Mình thấy mấy thay đổi này nếu bắt ai cũng tự làm thì hơi quá, nên mình lưu lại và đăng lên để người khác có thể ra kết quả tốt nhất mà ít tốn công nhất.

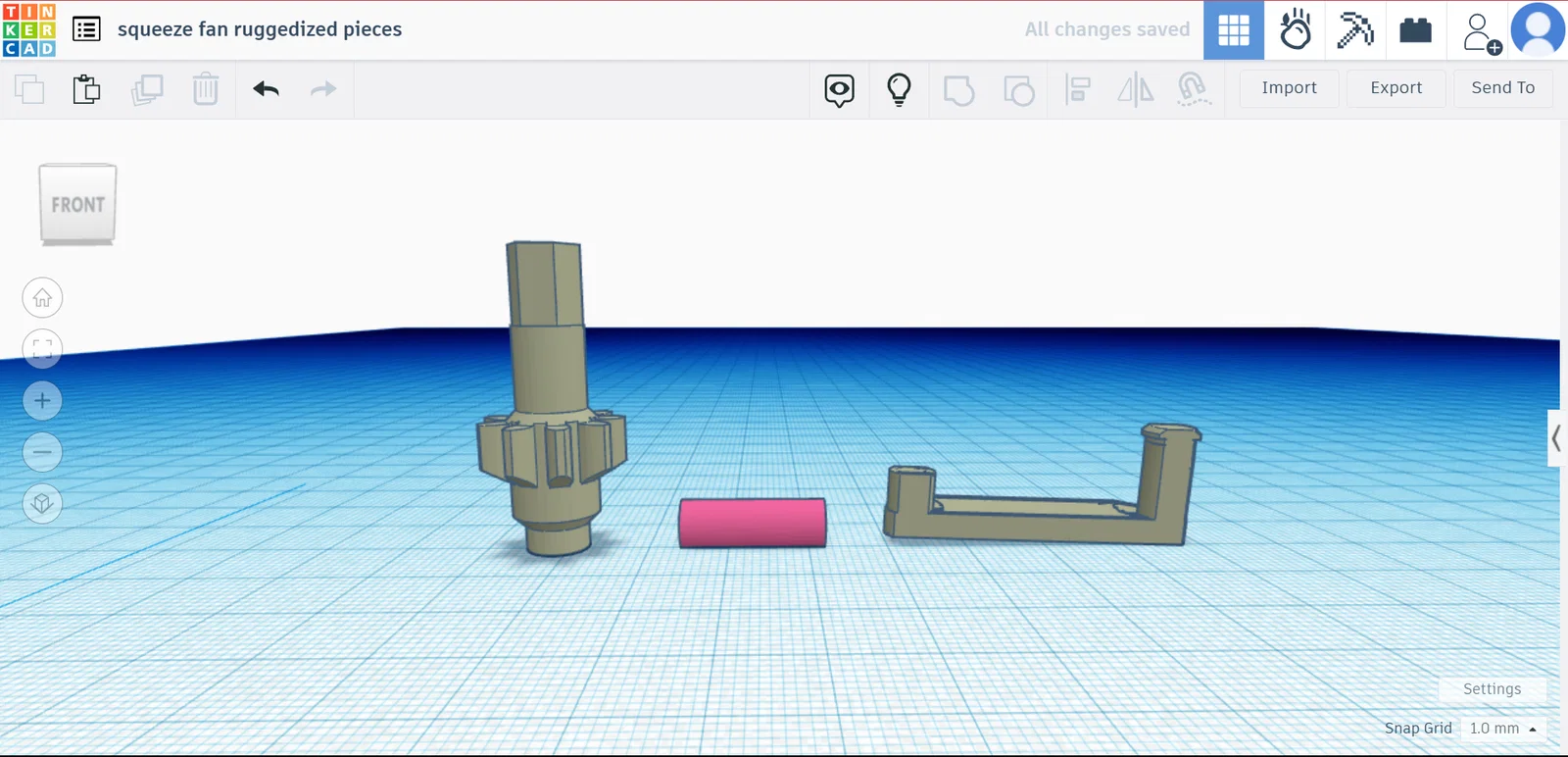

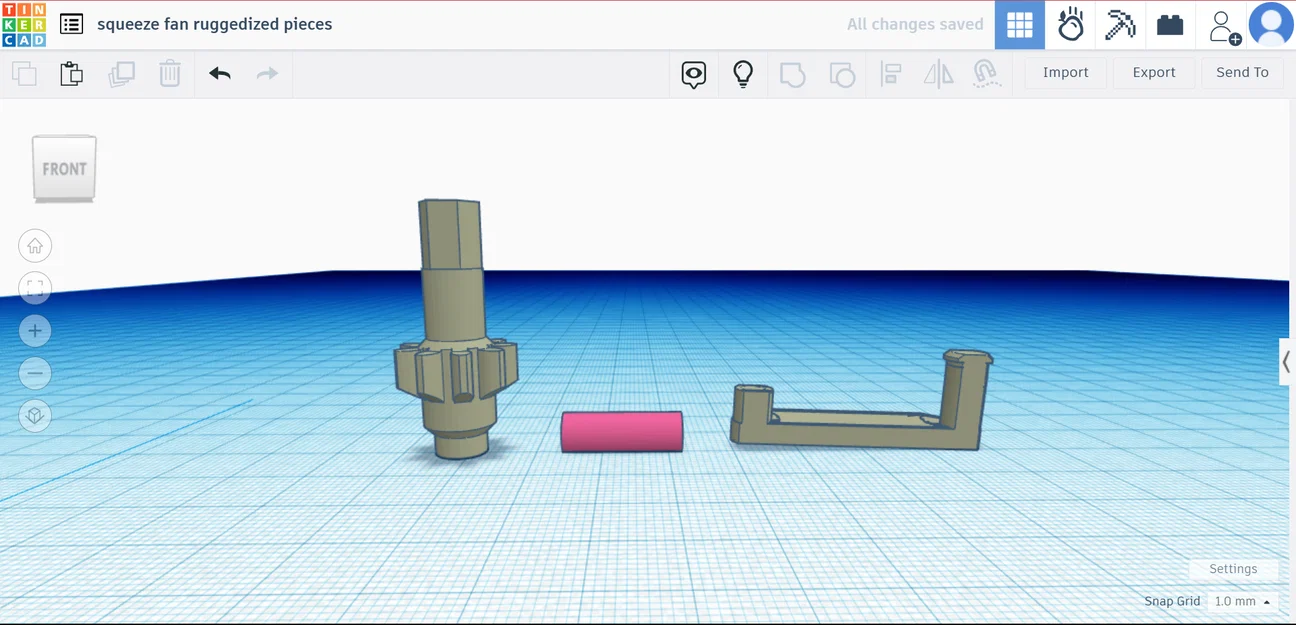

Trong ảnh có so sánh cạnh nhau giữa bản cũ và bản mới. Do mình không có điện thoại hay camera tốt nên không chụp được ảnh thực tế, vì vậy mình rất khuyến khích nếu bạn tải bộ này thì hãy đăng một bản make ở mẫu squeeze fan ruggedized gốc để người khác thấy được nó trông ra sao và độ bền thế nào.

Có người góp ý với mình là pins có thể bị quá chặt tuỳ theo tolerance của máy in, nên bạn nhớ cân nhắc vụ này trước khi in.

Nhớ tra dầu các khớp nối, chạy mượt hơn nhiều.
