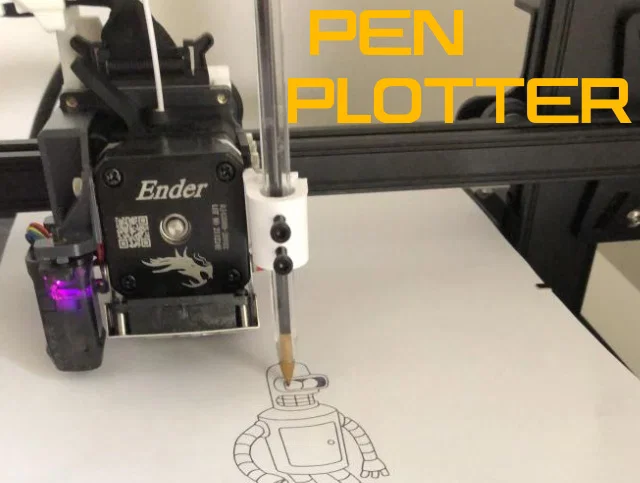

Pen Plotter cho Sprite Extruder ~ Ender 3 S1

Cũng xem dự án mới nhất của tụi mình ra mắt trên Kickstarter ngày 30/04/2023

https://www.kickstarter.com/projects/fizzychickens/3d-printable-antikythera-mechanism

Bản remix từ Pen Plotter Three Ducks in a Bear Suit

Cần 2 x bu-lông M3 (để giữ bút cố định)

Mình dùng luôn con ốc M4 dự phòng đi kèm Sprite Extruder.

DỄ SETUP!

Cấu hình:

Trong Cura, bạn cần offset extruder để máy in biết vị trí cây bút nằm ở đâu. Cách dễ nhất là thêm một máy in (add a new printer), rồi dán Start và End G-code vào đúng chỗ tương ứng.

; Ender 3 S1 Start G-code
G92 E0 ; Reset Extruder
G28 ; Home all axes
G92 E0 ; Reset Extruder

Ender 3 S1 End G-code
G91 ; Relative positioning
G1 Z10 ; Raise Z more
G90 ; Absolute positioning
G1 X0 Y{machine_depth} ; Present print
M84 X Y E ; Disable all steppers but Z

Chọn: Extruder 1 và với Ender 3 S1, mình khuyên dùng Nozzle Offset:
X20 Y-60

Cài đặt slicer “phải có”:

• Print Temp 0
• Bed Temp 0
• Line Width 0.7mm
• Layer Height 0.5mm
• Walls 1 (Outlines) / 2+ nếu chi tiết
• Infil 100%
• Retractions ON
  • Z-Hop when Retracted ON
  • Z-Hop Height 1.5mm
• Cooling OFF
• Build Plate Adhesion NONE

Chuyển JPEG sang file STL tại đây:
https://anyconv.com/jpeg-to-stl-converter/

Ghi chú thêm:

• Sau khi convert JPEG sang STL bằng website, import STL vào Cura và scale trục Z lên 200% để ra đúng 1 lớp. Website sẽ tự scale lên 10,000%.
• In các phần Pen Holder với line width 0.12; nếu để 0.2 thì hai phần Pen Plotter dễ bị dính chặt, kiểu gì cũng phải in lại nhiều hơn cần thiết.
• Website convert xử lý hình đen trắng tốt nhất.
• Mình khuyên dùng phần mềm dễ xài Paint.NET để chỉnh sửa hình.
