Động cơ Radial 9 xi-lanh (9 Cylinder Radial Engine)

Tổng quan

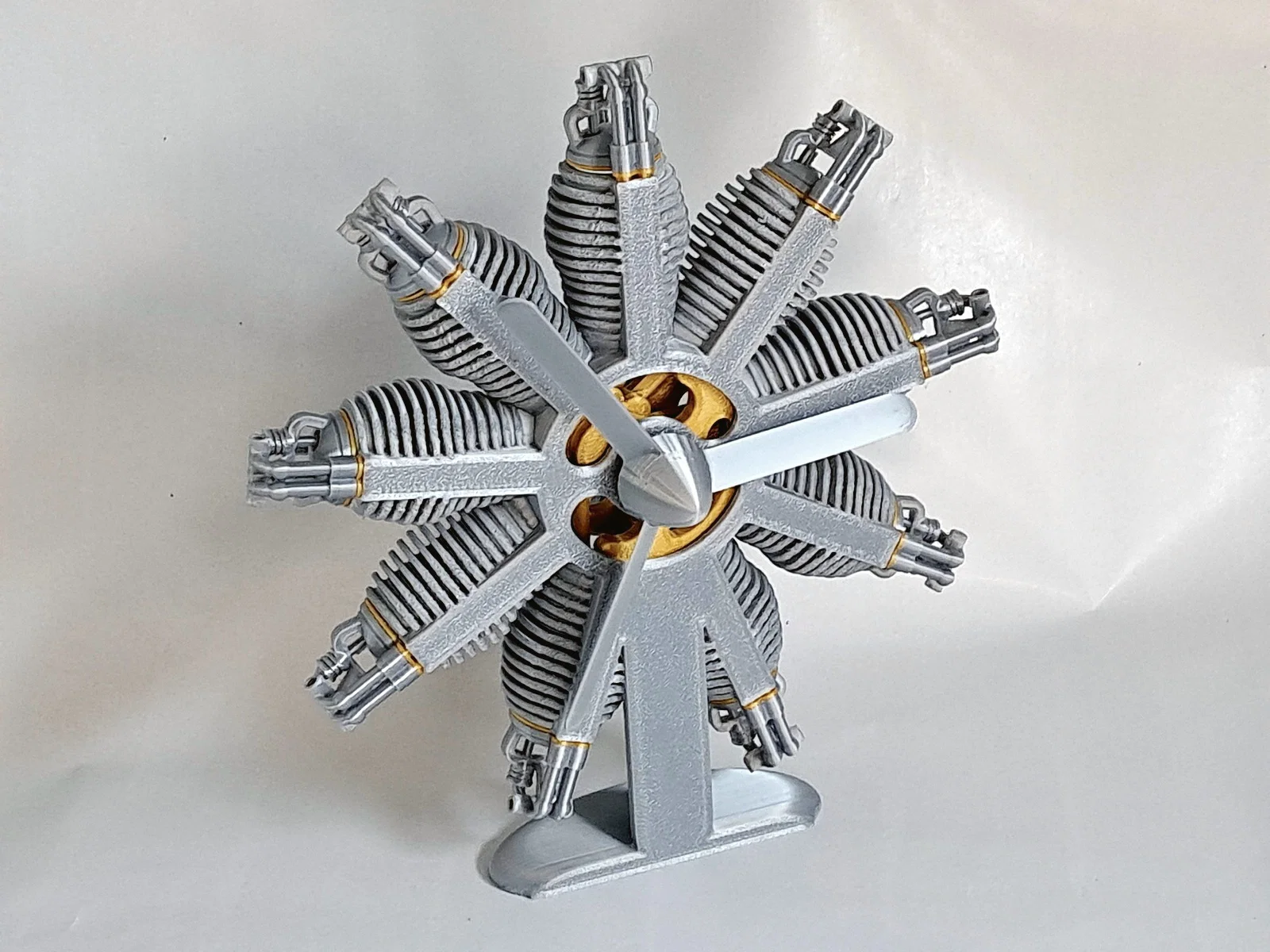

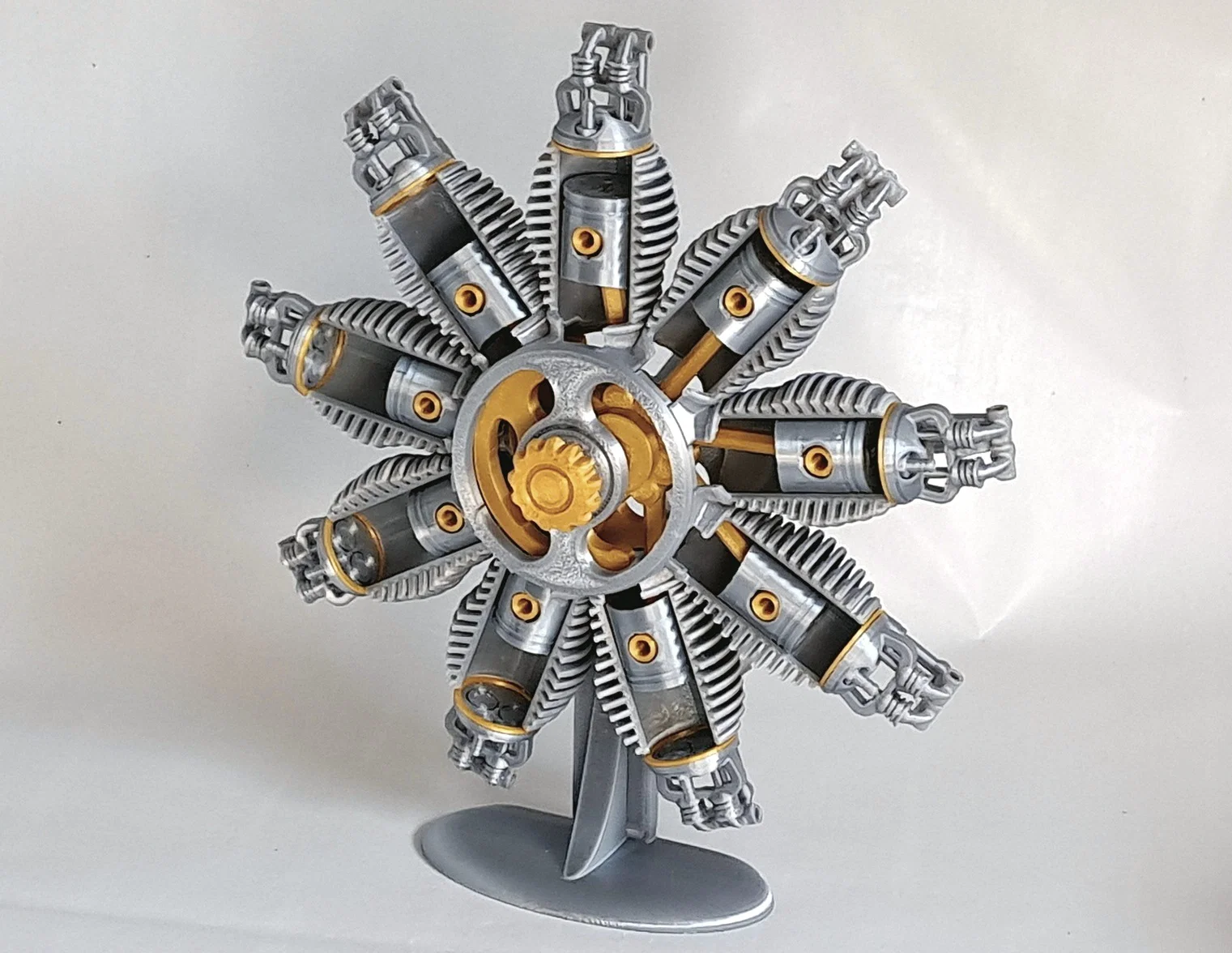

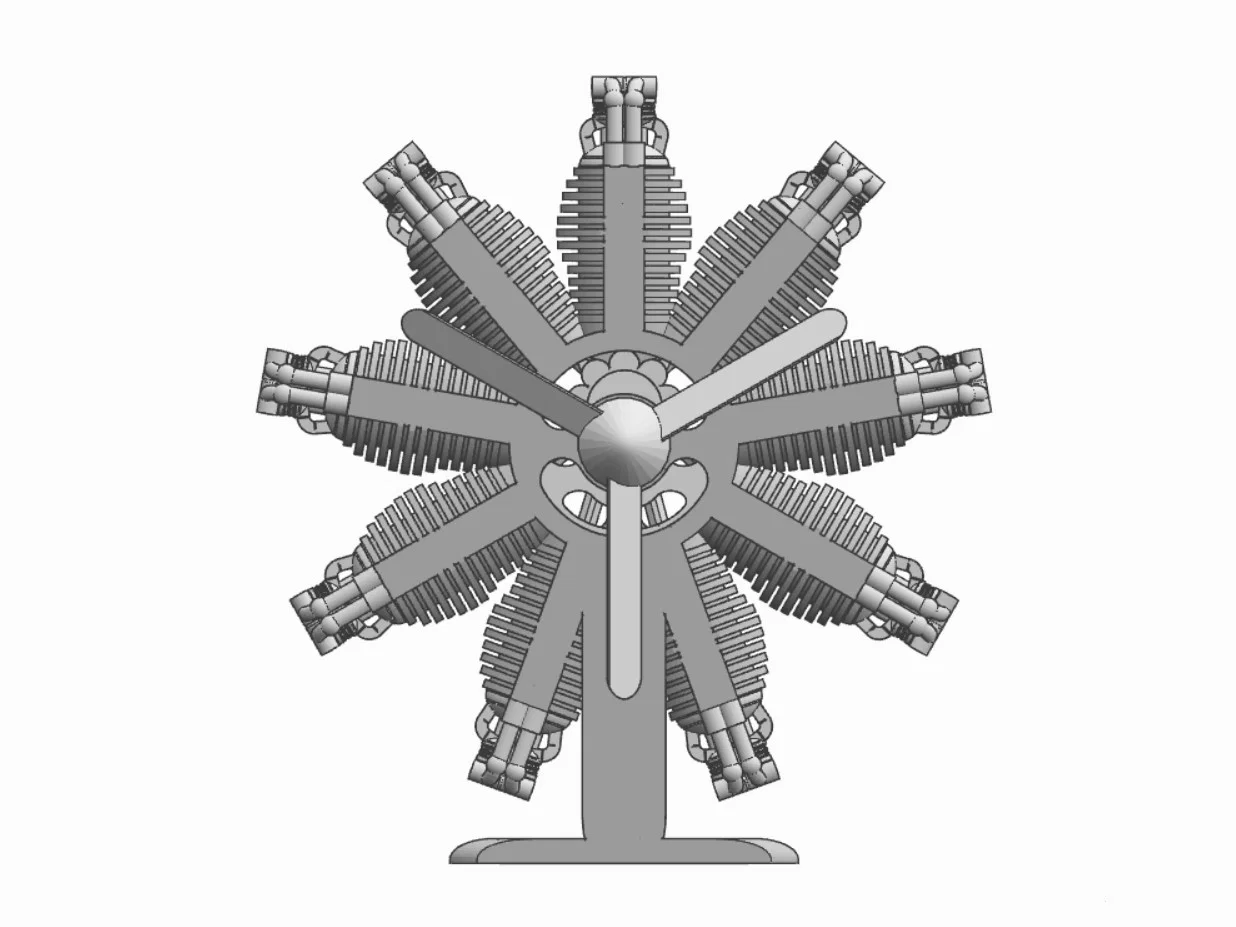

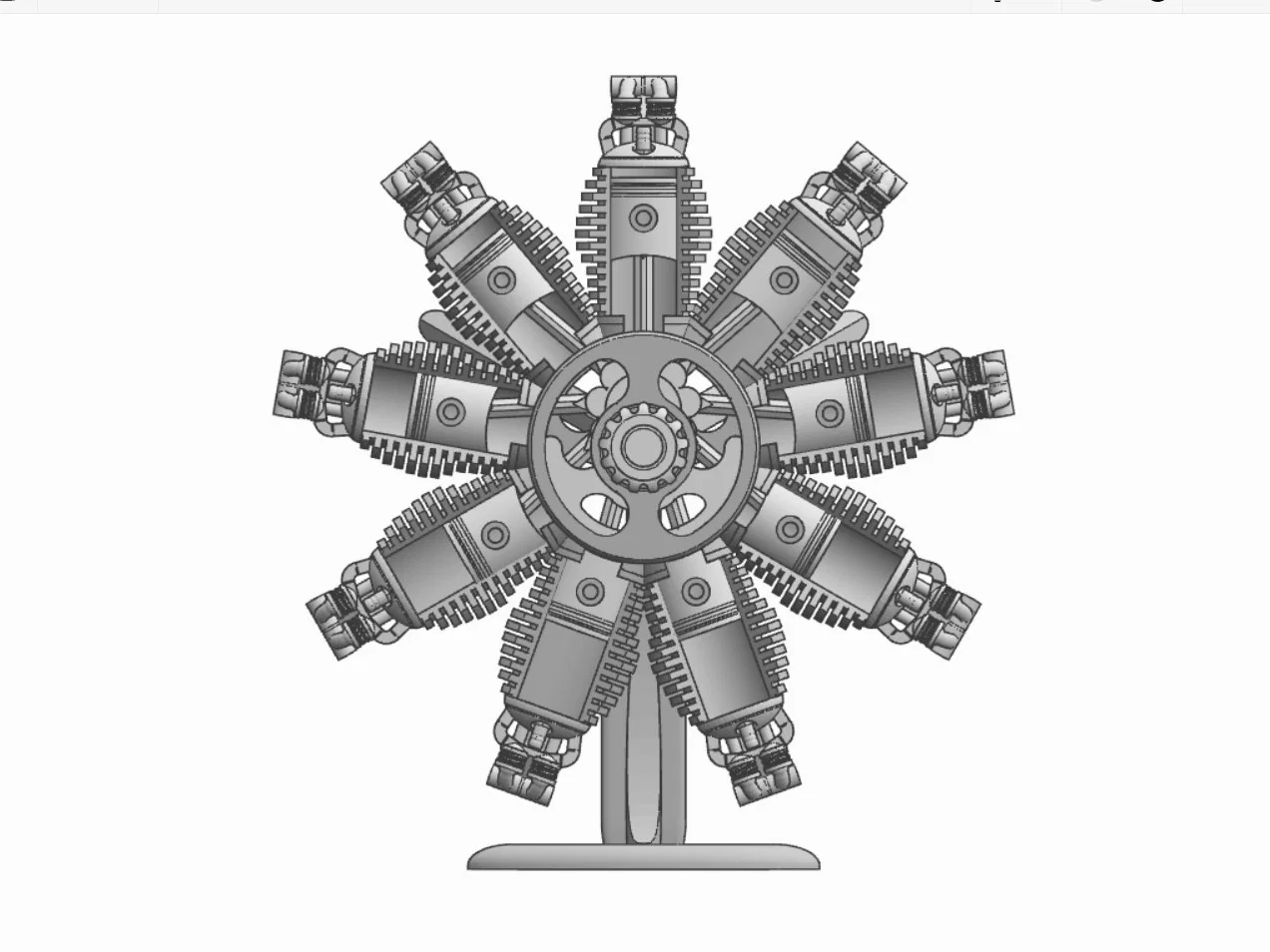

Radial engine là một kiểu động cơ đốt trong dạng pít-tông (reciprocating), trong đó các xi-lanh “tỏa” ra từ một hộp trục khuỷu (crankcase) ở trung tâm giống như các nan hoa của bánh xe. Nhìn từ phía trước, nó trông như một ngôi sao cách điệu, nên ở một số ngôn ngữ khác còn được gọi là “star engine”.
Cấu hình radial từng được dùng rất phổ biến cho động cơ máy bay trước khi động cơ turbine khí (gas turbine) trở nên chiếm ưu thế.

In 3D

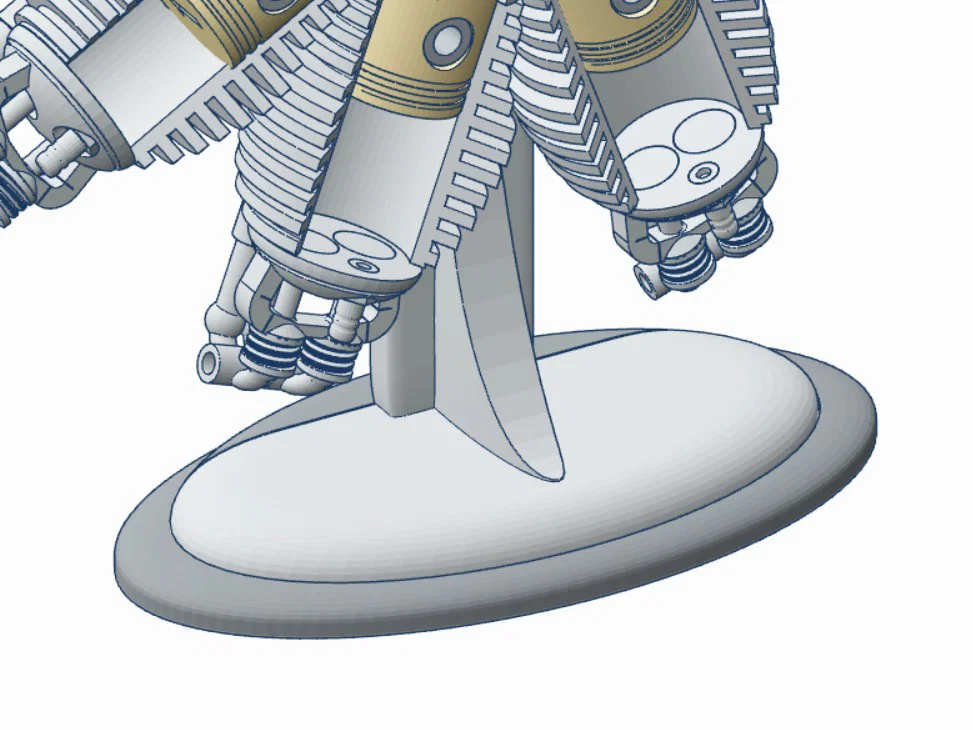

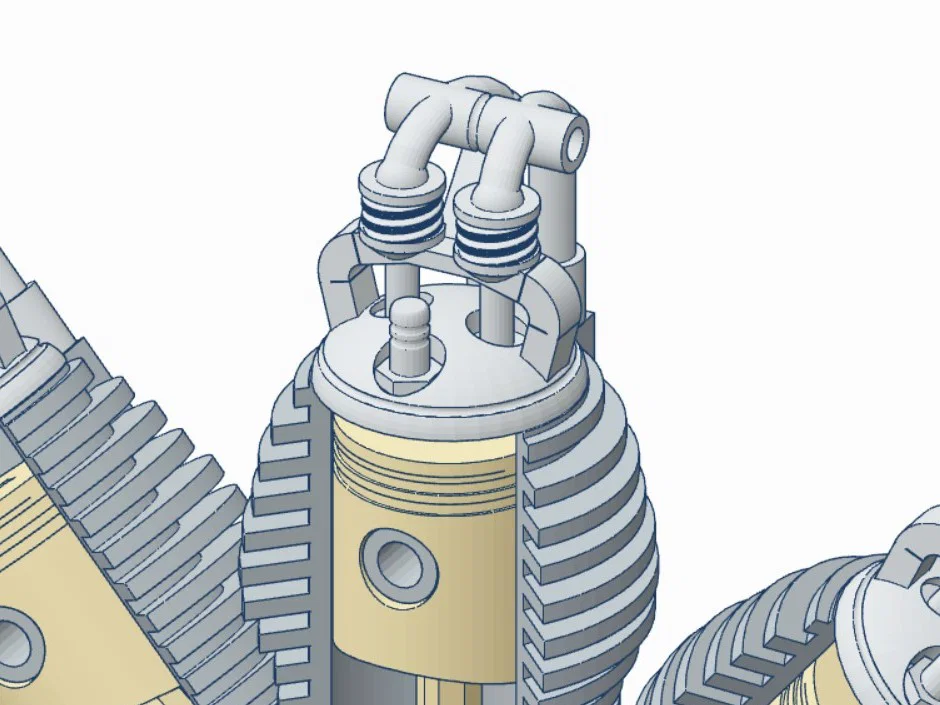

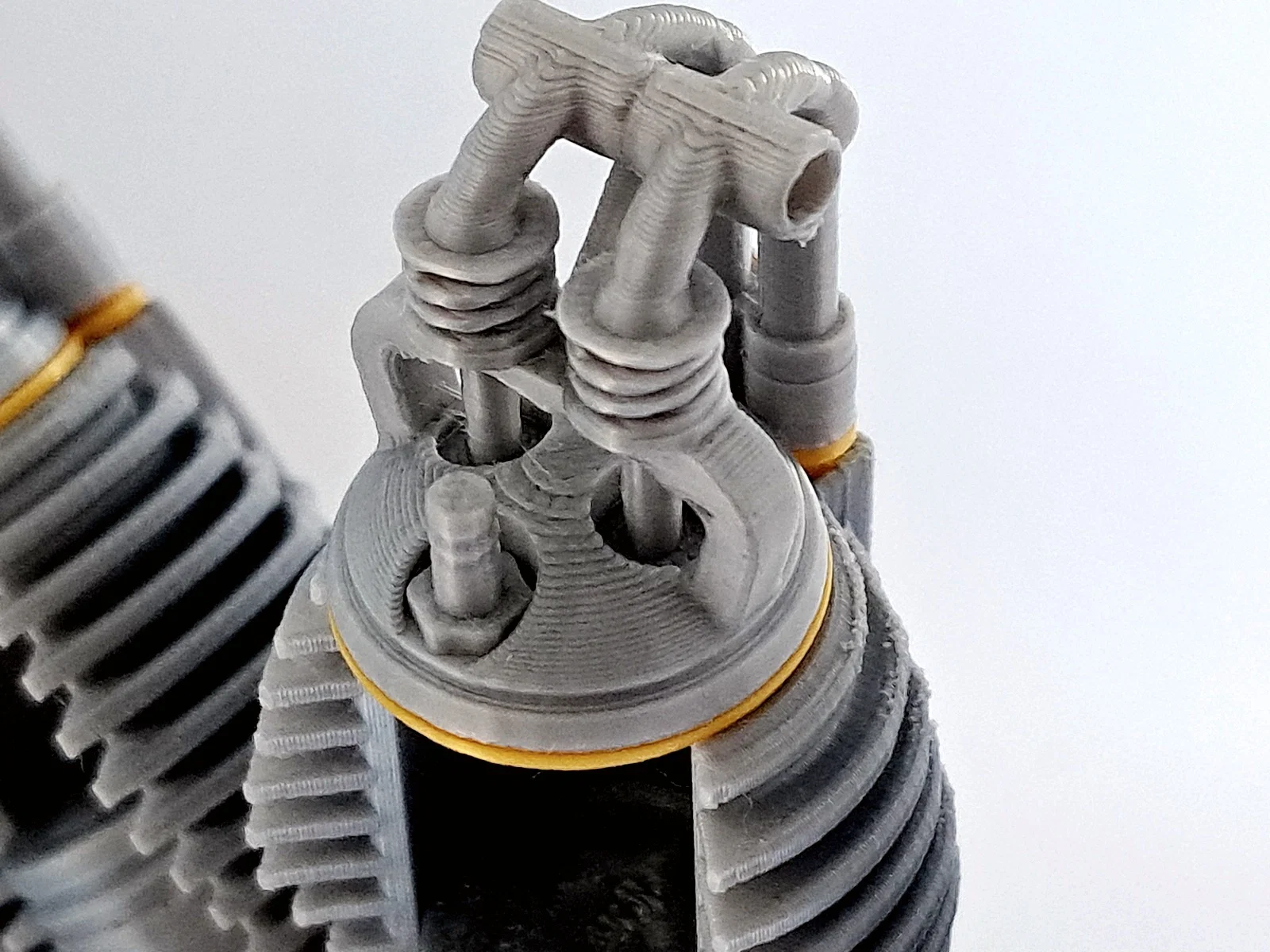

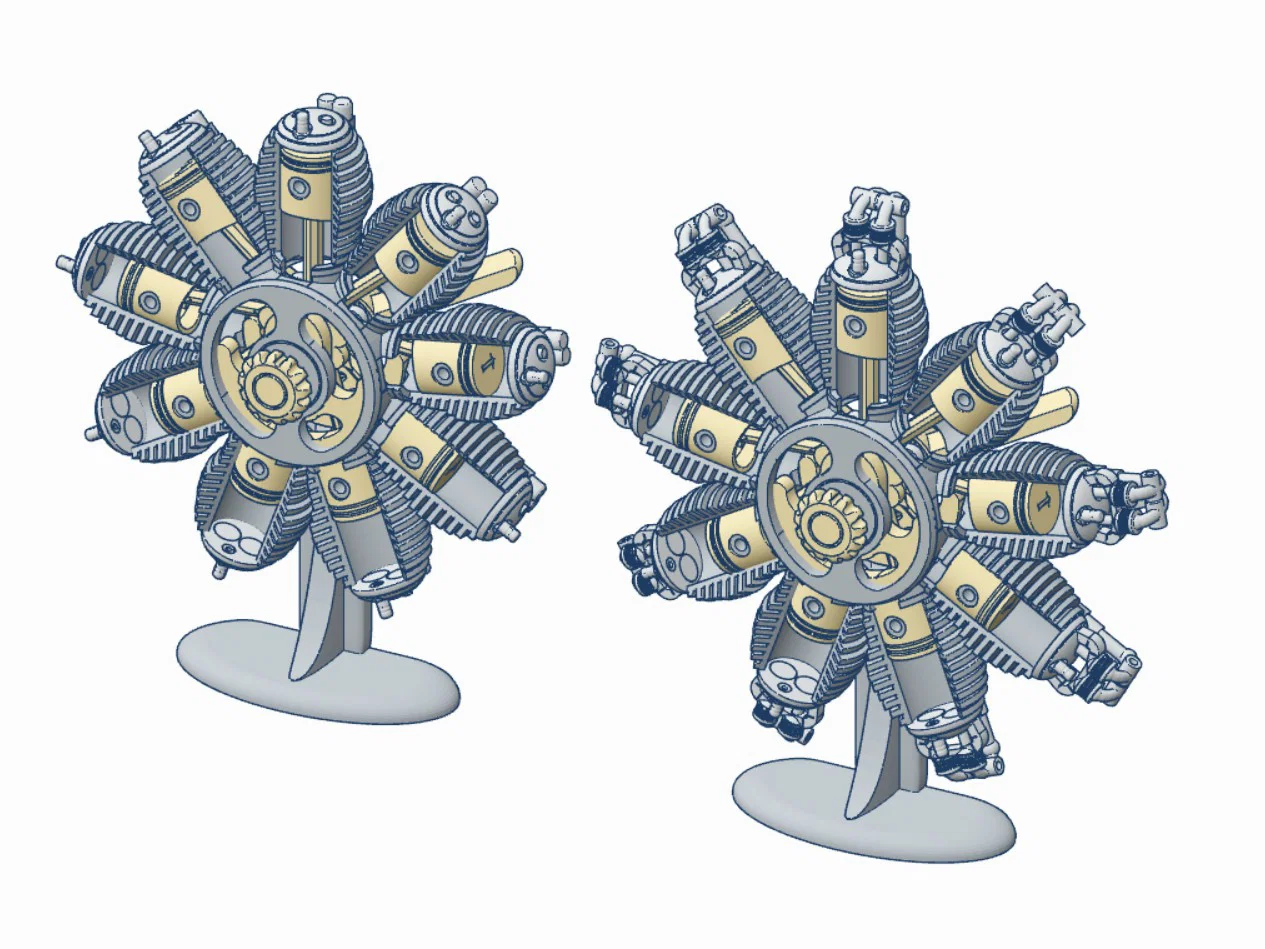

Phần cylinder head có độ chi tiết rất cao và có thể gây khó khăn trên một số máy in.
Nếu gặp trường hợp đó, bạn vui lòng dùng phiên bản “simplified” của cylinder head.
Mình in bằng PLA+, layer height 0.16 mm.
Kích thước: 192 x 138 x 35 mm.
Khối lượng: 0.18 kg.

Lắp ráp

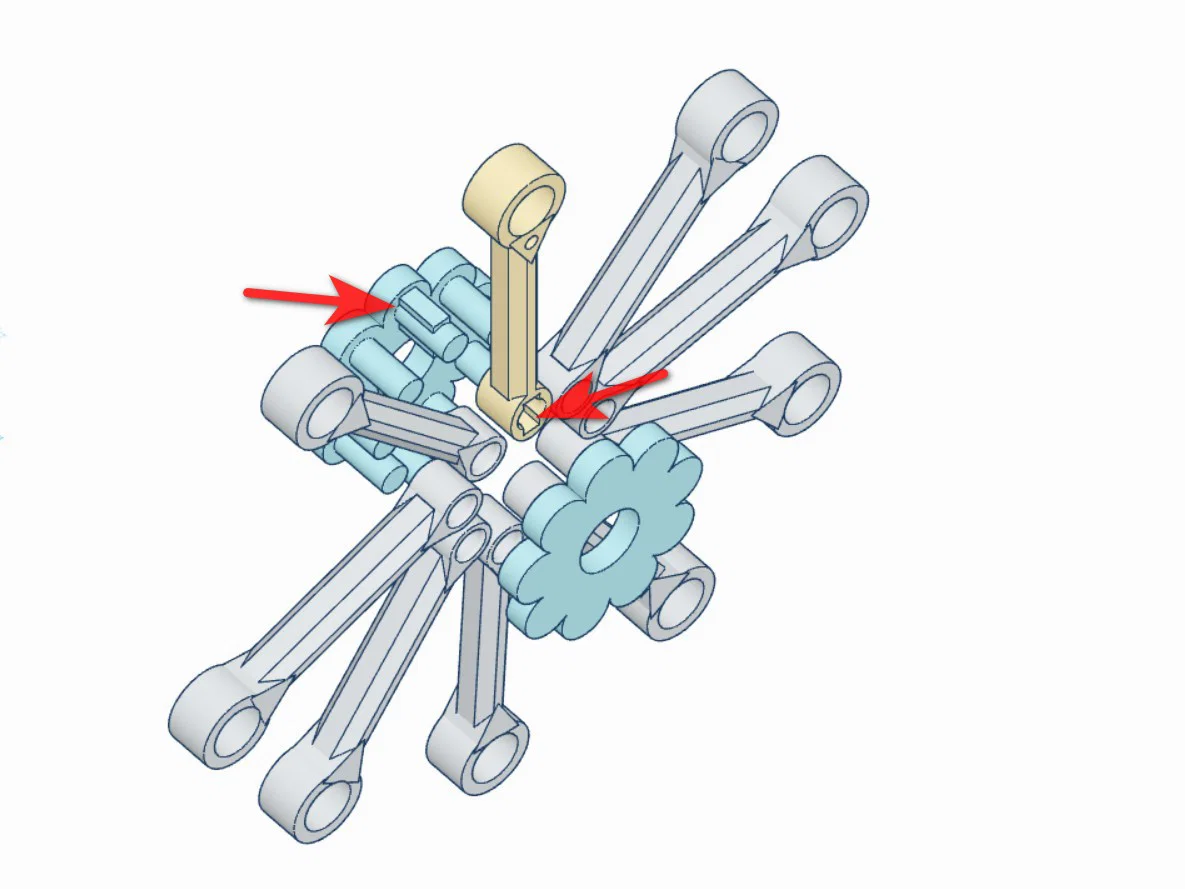

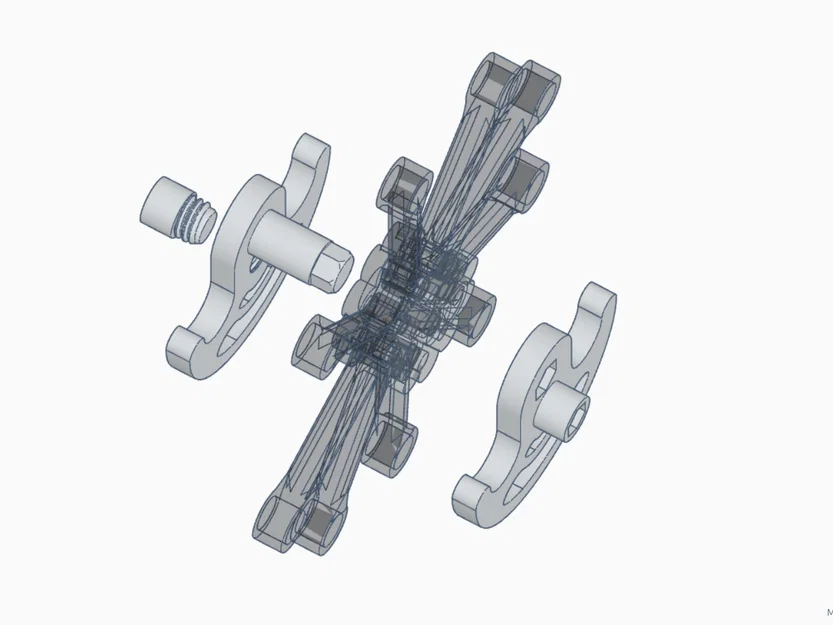

File STL “Do not print-3D Crankshaft Exploded.stl” sẽ giúp bạn trong quá trình lắp ráp:
- Lắp cụm master-and-articulating-rod-assembly, dùng master rod và slave rods.

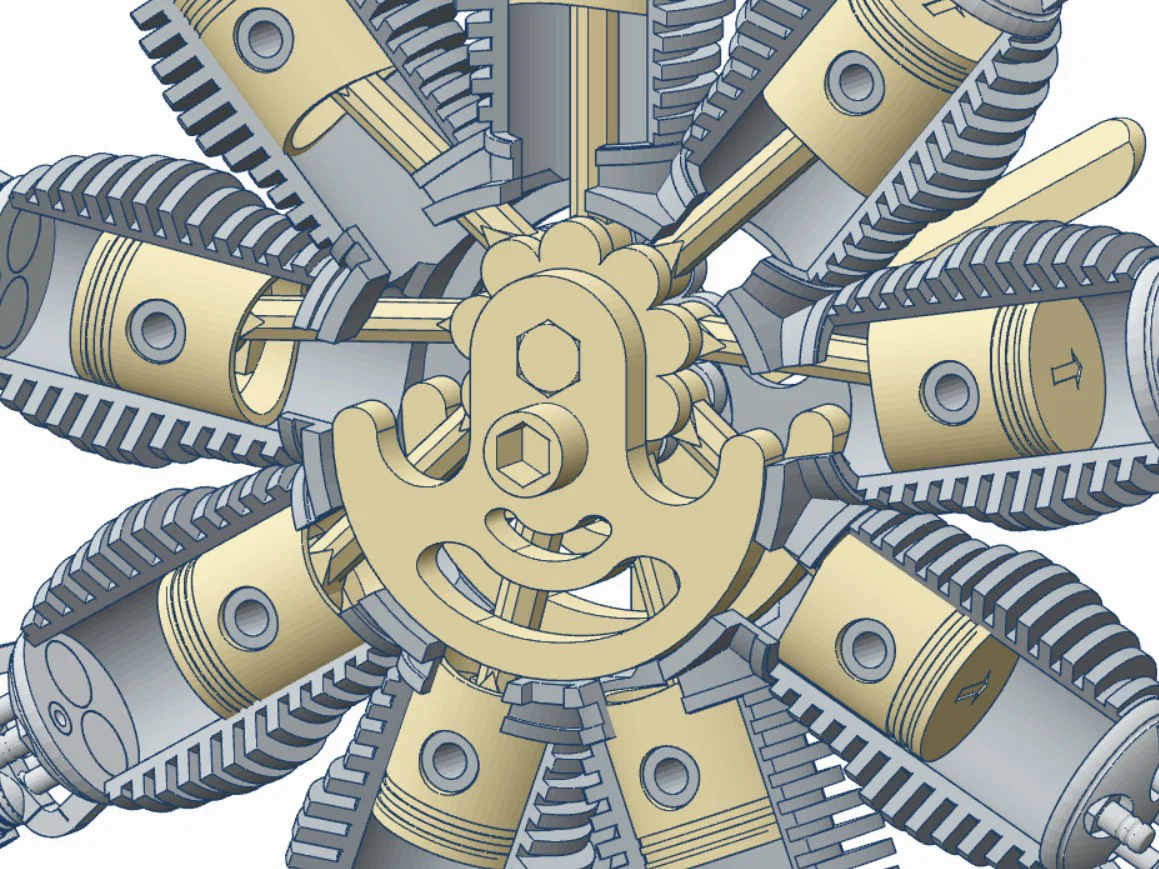

- Đặt cụm master-and-articulating-rod-assembly đã lắp vào giữa hai má trục khuỷu (crank cheeks).
- Ép khít (và dán keo) các má trục khuỷu (crankshaft cheeks).
- Bắt vít (và dán keo) Crankshaft Axle vào Crankshaft Cheek.
- Đặt trục khuỷu hoàn chỉnh vào trong crankcase.
- Ép khít (và dán keo) Crankcase Lid vào Crankcase.

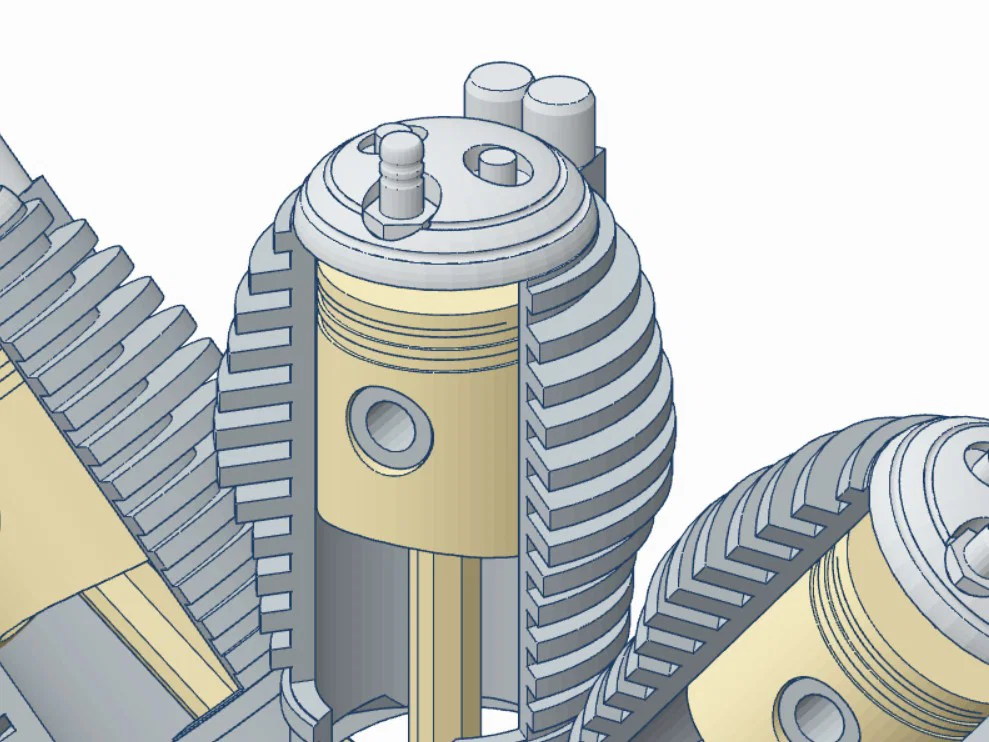

- Bấm hoặc trượt pít-tông vào các xi-lanh, mũi tên hướng xuống. Canh lỗ trên pít-tông trùng với lỗ trên piston rods.
- Ép piston pin vào từng pít-tông, để các mũi tên trên piston pin hướng xuống.
- Lắp (và dán keo) Cylinder Heads và Head Gaskets vào các xi-lanh, dùng chốt định vị (dowels).
- Bắt vít (và dán keo) propeller hub vào propeller.

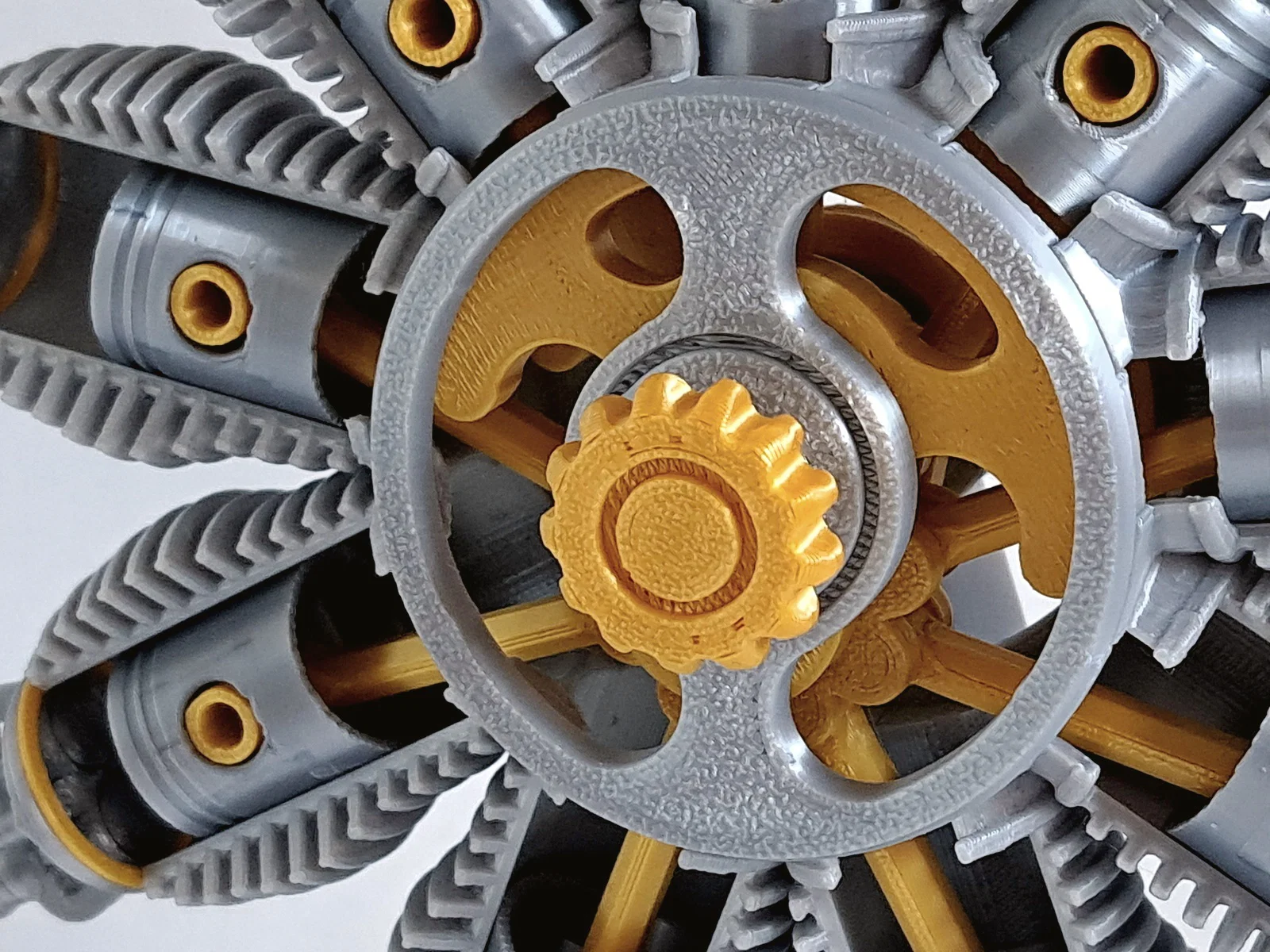

- Đặt (và dán keo) propeller và knob vào phía trước và phía sau của Crankshaft.

Vận hành
Dùng propeller hoặc knob để quay trục khuỷu và làm pít-tông chuyển động.

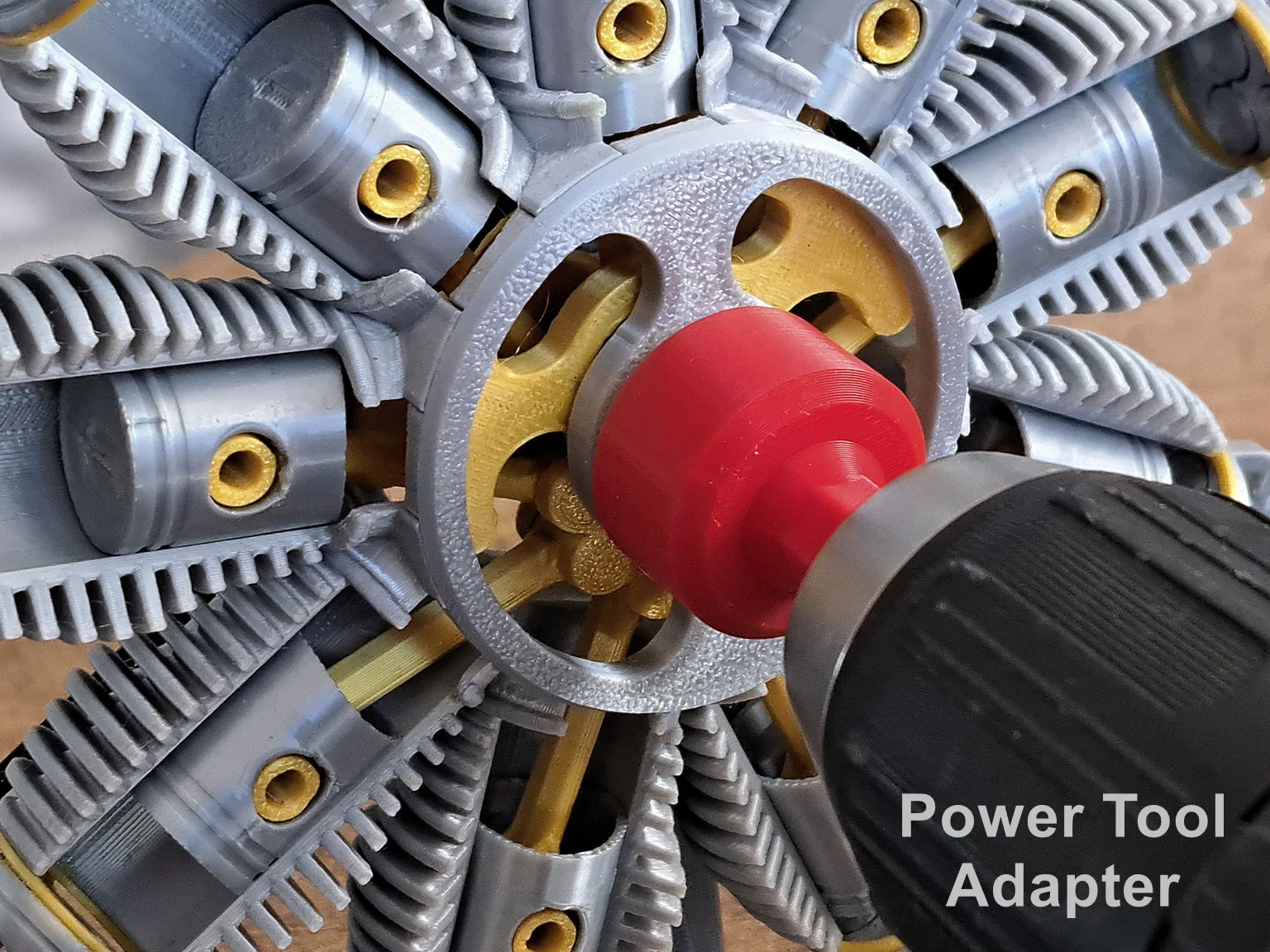

File "Power Tool Adapter.stl" được thêm vào để mô hình có thể gắn động cơ (motorize).
