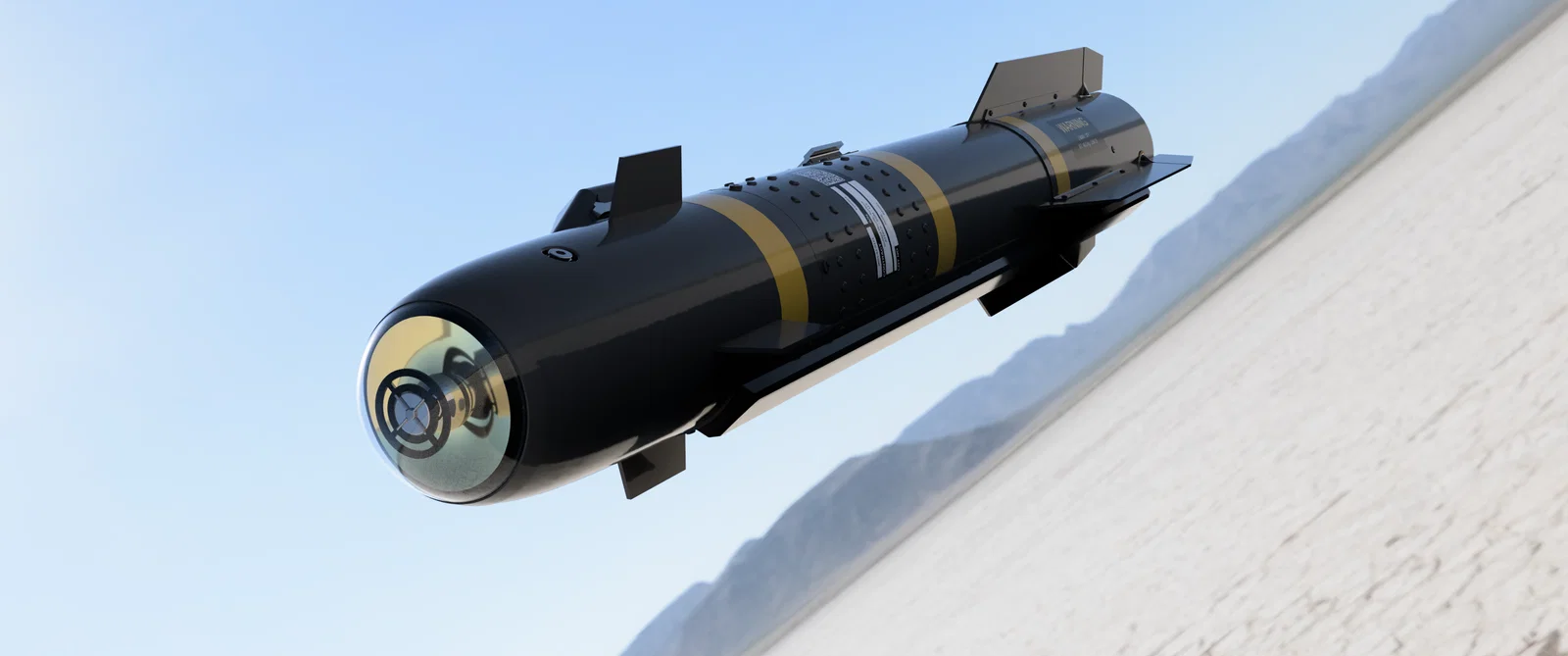

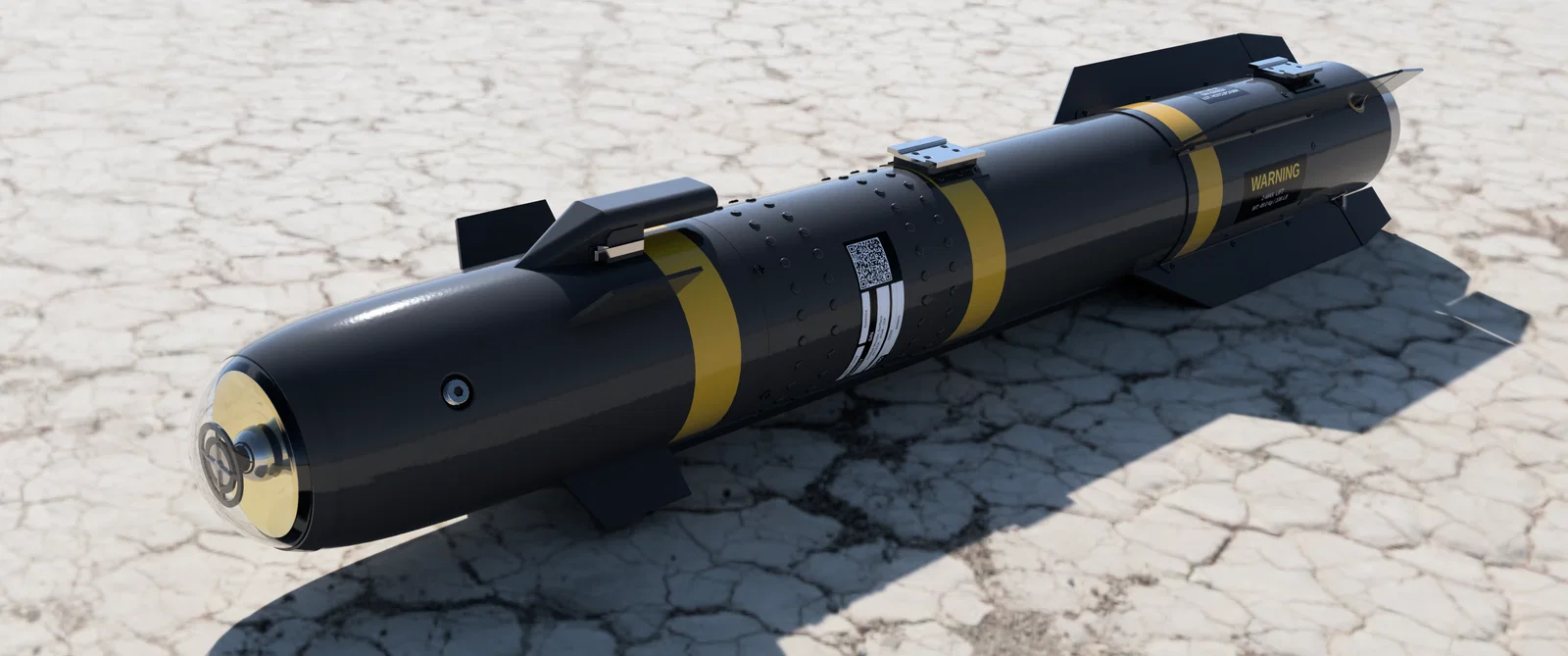

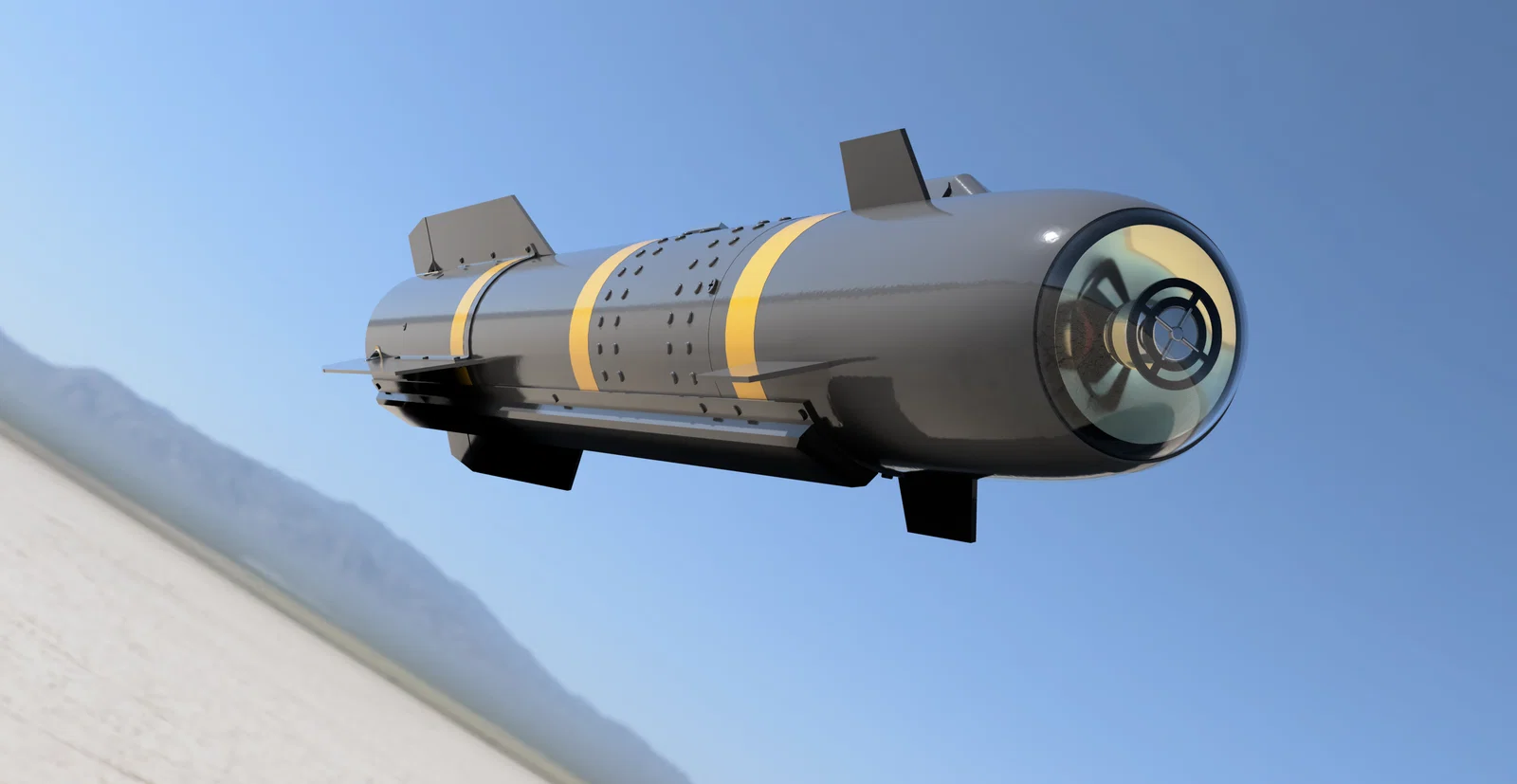

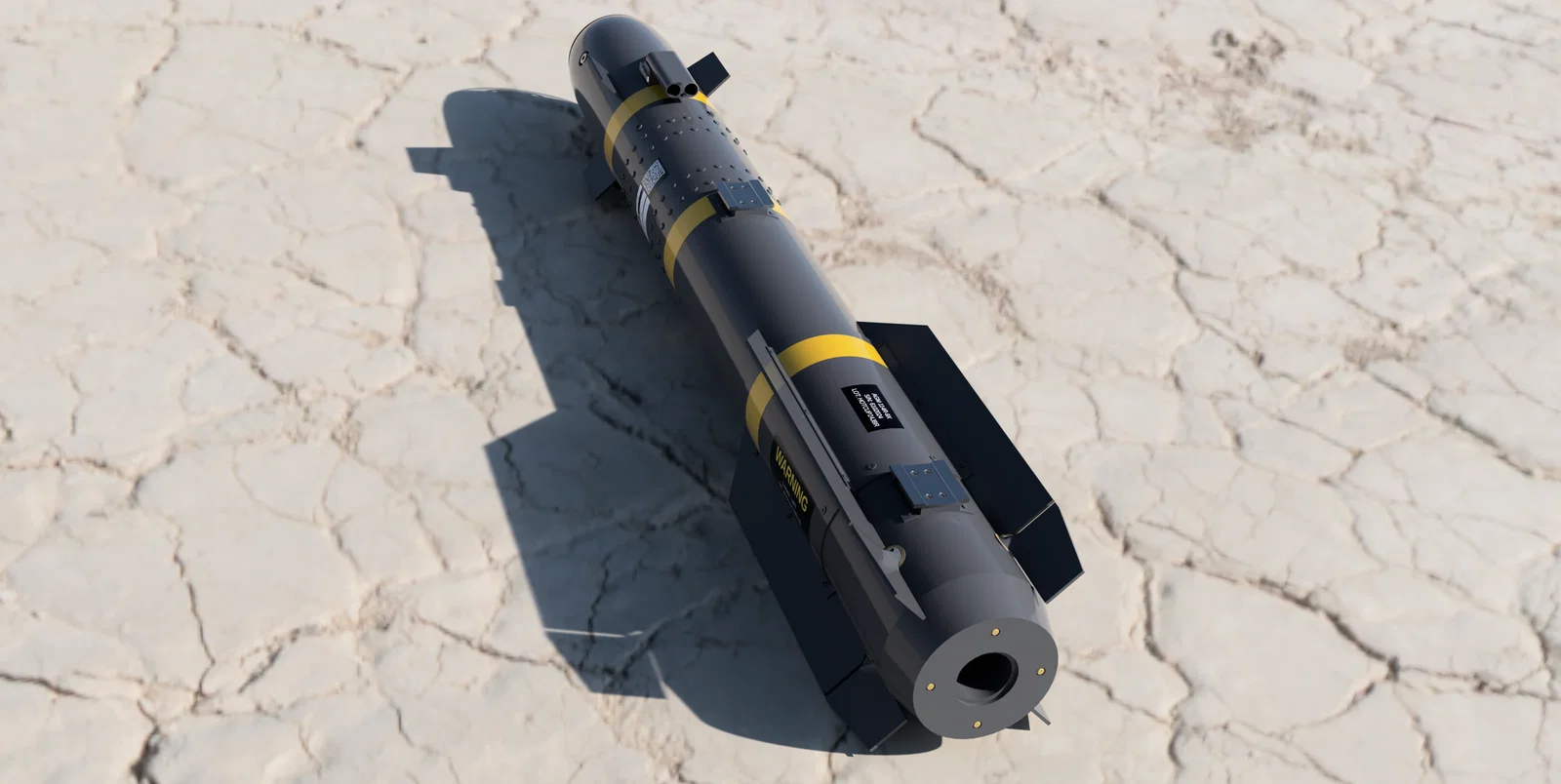

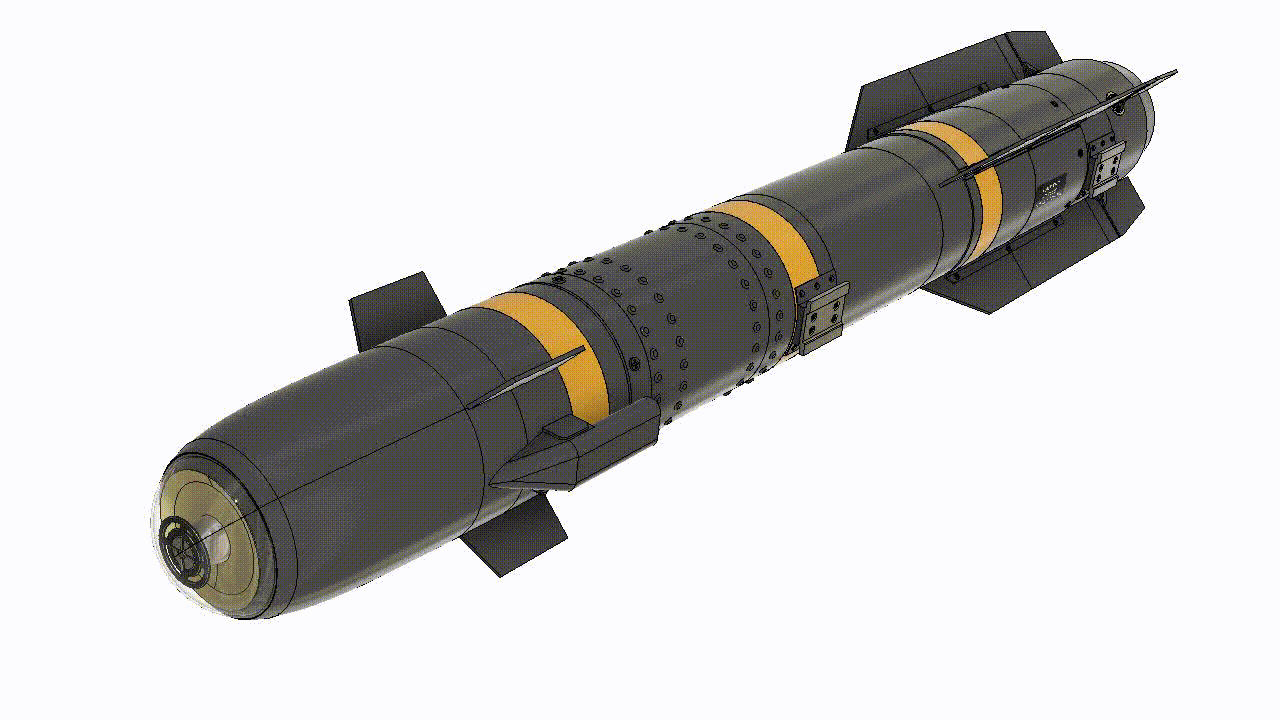

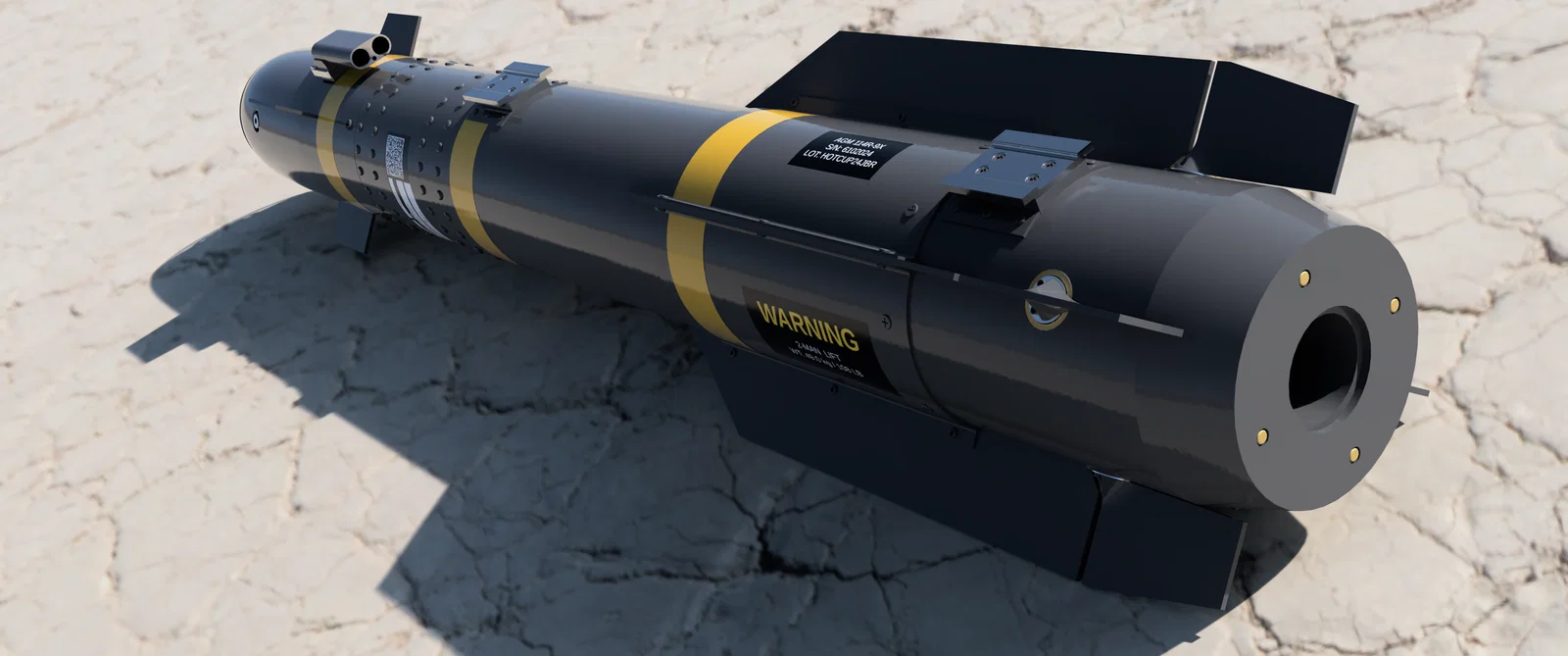

Tên lửa AGM-114 Hellfire (AGM-114 Hellfire missile)

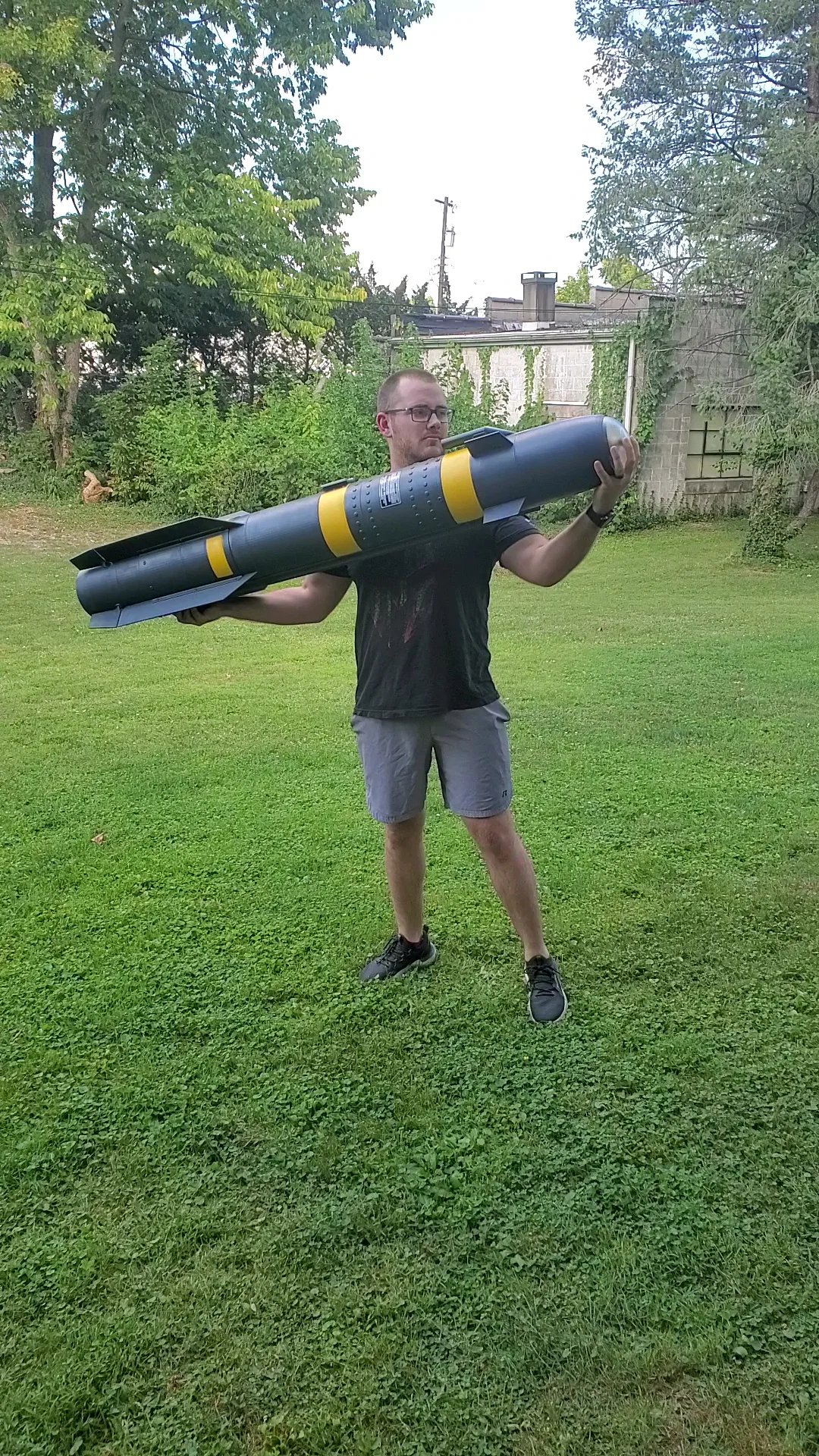

Tên lửa bản full-size dài khoảng 5.3 ft. Bạn canh scale theo nhu cầu.

Thông số in khuyến nghị. Để ra đẹp nhất, chà nhám toàn bộ PTEG bằng giấy nhám 120 grit, xịt vài lớp filler primer, chà tiếp với 220 grit, rồi sơn màu bạn thích.

Tên file

Vật liệu

Ghi chú

Nose

Clear resin

Sau khi in xong, chà nhám bằng giấy nhám 600 grit. Xịt lớp gloss clear coat để tạo hiệu ứng trong suốt. Sau khi ráp Seeker_Dish và Seeker_Main, dán phần này vào Missile_1. Đây nên là bước cuối cùng.

Seeker_Dish

resin

In phần dish với supports ở phía mặt lồi (convex) của dish. Phần đế của dish được thiết kế để dán vào Missile_1. Chà nhám 600 grit và sơn primer rồi sơn màu gold.

Seeker_Main

resin

Tương tự Seeker_Dish, canh hướng in sao cho supports chạm vào các mặt dưới/những chỗ khuất không nhìn thấy. Chà nhám, sơn lót (prime), và sơn màu xám đậm (dark grey).

Missile_1

PTEG

3 walls, 20% lightning infill, normal supports

Missile_2

PTEG

3 walls, 20% lightning infill, normal supports

Missile_3

PTEG

3 walls, 20% lightning infill, no supports

Missile_4

PTEG

3 walls, 20% lightning infill, no supports

Missile_5

PTEG

3 walls, 20% lightning infill, no supports

Missile_6

PTEG

3 walls, 20% lightning infill, no supports

Missile_7

PTEG

3 walls, 20% lightning infill, normal supports. Đây là phần lớn nhất

Missile_8

PTEG

3 walls, 40% lightning infill, infill line multiplier: 2, normal supports. Sau khi hậu kỳ, gắn nam châm neodymium 10x3mm vào 4 hốc để bắt với 4 cái Guidance_Fin.

Guidance_Fin

PTEG

In 4 cái phần này. Sau khi hậu kỳ, gắn 1 nam châm neodymium 10x3mm vào hốc tiếp xúc với Missile_8.

EDIT:

9/17/24 - Theo yêu cầu, mình đã upload phần thân tên lửa đầy đủ ở cả định dạng .3mf và .stl. Cũng theo yêu cầu, mình upload thêm folder tool canh thẳng (alignment tool) với vài guide nhỏ để canh khớp các mảnh thân tên lửa. Cá nhân mình không dùng vì thấy canh “bằng mắt” dễ hơn, nhưng bạn cứ dùng nếu muốn.
