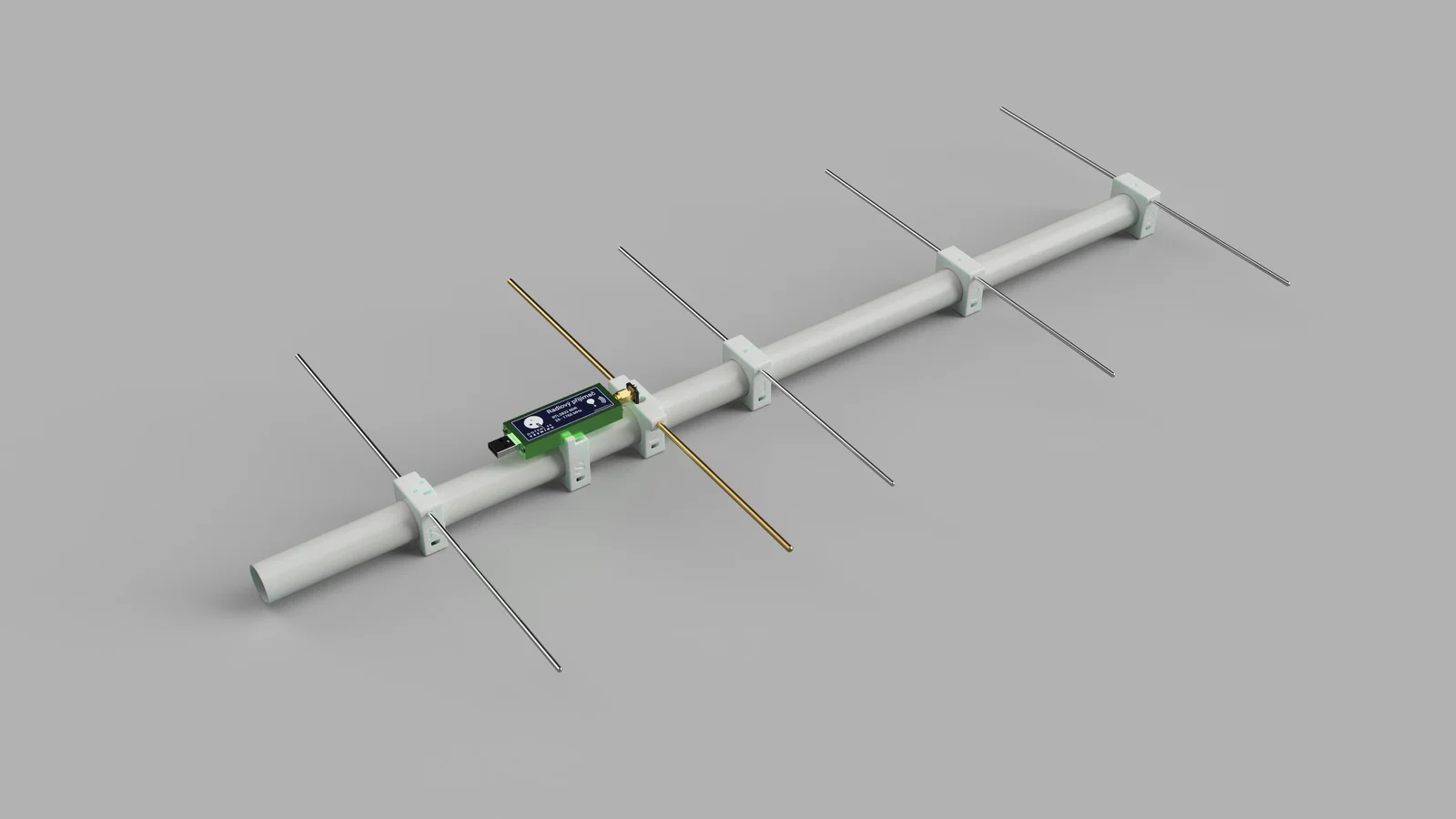

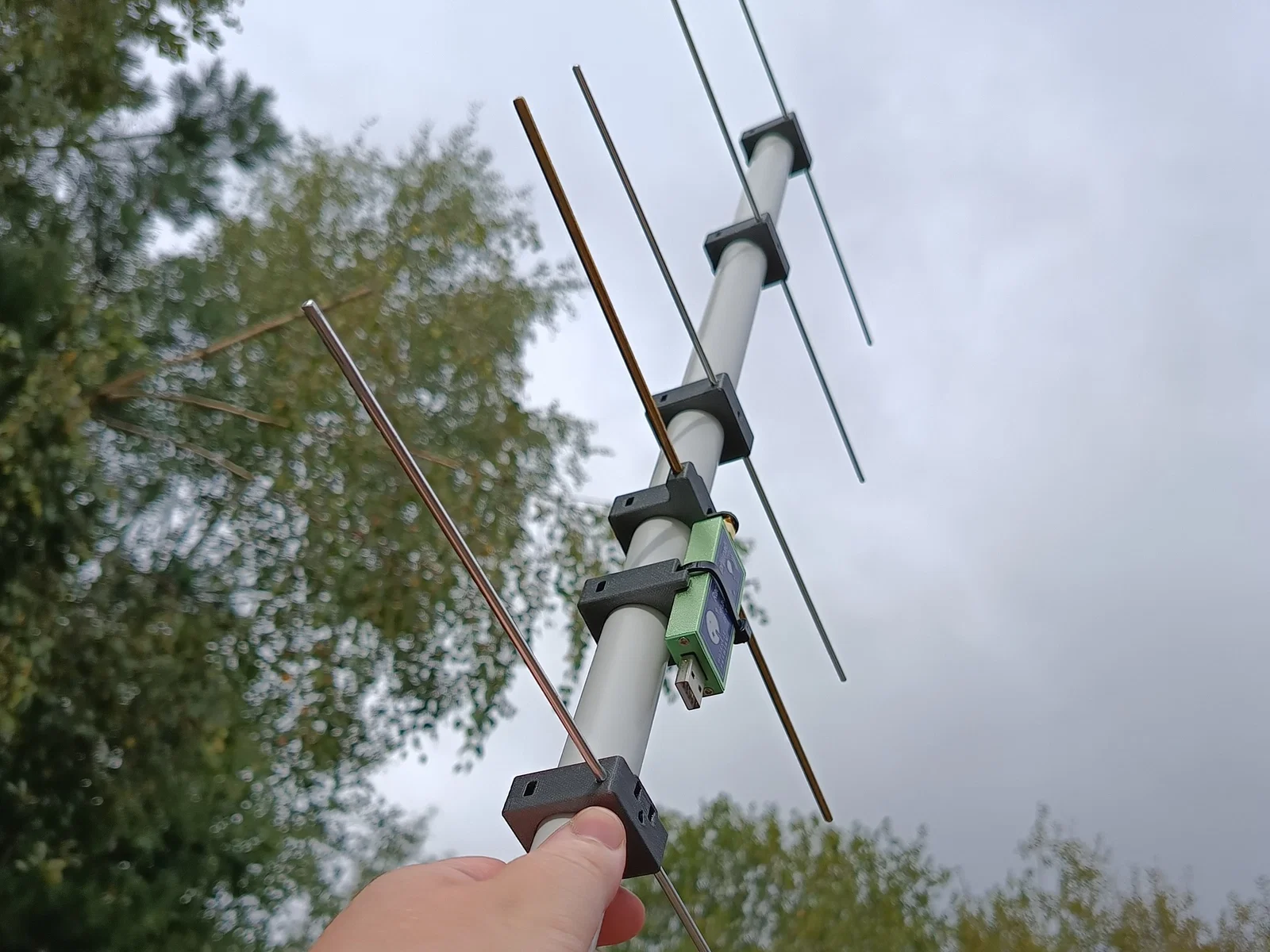

Ăng-ten Yagi 70cm kèm SDR (RTL2832)

Ăng-ten Yagi đơn giản, nhẹ cho băng tần 70cm. Được phát triển cùng với dự án ‘Touch The Universe’.

Phần cứng cần có

• Que hàn nhôm 3.2mm
• Que hàn đồng thau 4mm
• Ống PVC 25mm
• Vít tự ren ~3mm
• keo siêu dính / silicone / súng bắn keo nến (tùy chọn)
• mỏ hàn & thiếc hàn
• SMA edge connector (Aliexpress)
• SMA PCB adapter (có thể đặt từ JLCPCB với giá $2 - xem file gerber được cung cấp)
• RTL SDR (Aliexpress)
• cáp nối dài USB-A (~2m)
• dây rút

Hướng dẫn in

Hoạt động tốt nhất với PETG hoặc vật liệu tương tự. Mình khuyên dùng preset mặc định [email protected]. Có thể tăng thêm số vòng thành (perimeters) để cứng hơn (tùy chọn). Không cần supports.

Hướng dẫn lắp ráp

• cắt các que hàn theo kích thước (xem bản vẽ kèm theo để lấy kích thước)
  • que đồng thau 4mm cần cắt ngắn hơn 2mm và chẻ làm đôi để chừa khe hở ở giữa
  • làm nhám phần đầu que đồng thau bằng giũa hoặc giấy nhám để hàn dễ hơn về sau
  • giũa / tẩy ba via tất cả cạnh
• đánh dấu điểm giữa của từng thanh nhôm và lắp từng thanh vào đúng chi tiết in tương ứng
  • dùng lỗ phía trên để canh theo vạch giữa, rồi bơm keo lấp lỗ (tùy chọn)
• hàn đầu nối SMA vào SMA PCB
• lắp các thanh đồng thau vào chi tiết in ‘Z’ và hàn PCB vào các thanh đó
• cắt một đoạn ống PVC dài ≥70cm và đánh dấu vị trí các phần tử (xem bản vẽ kèm theo để lấy kích thước)
• gắn các phần tử lên ống PVC
  • nhớ để các lỗ nhọn ở hai bên của chi tiết in hướng về phía đầu “phát/thu” của ăng-ten
  • cố định bằng cách bắn một con vít tự ren xuyên qua lỗ ở đáy của mỗi chi tiết in

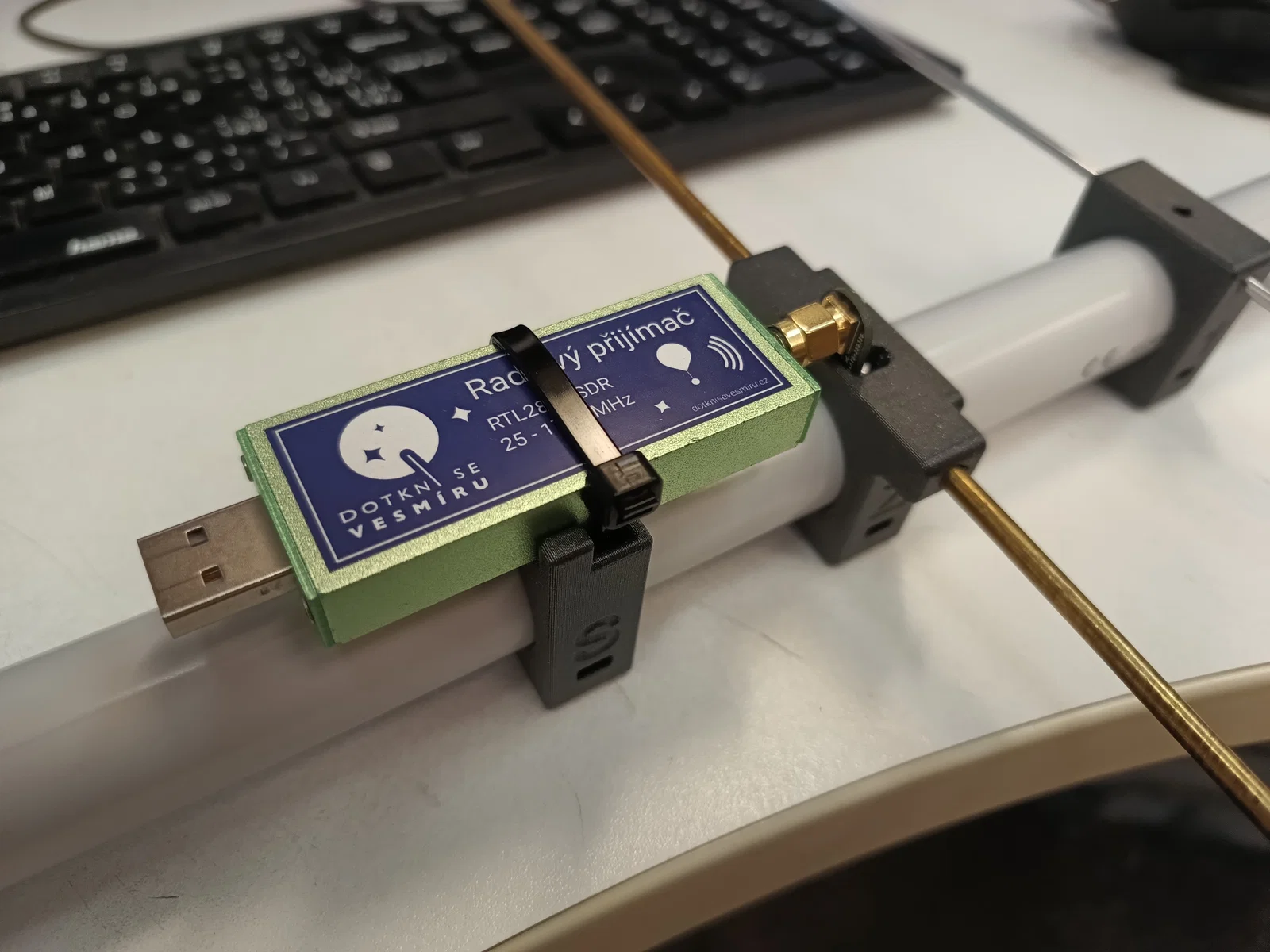

• gắn SDR bằng đầu nối SMA và cố định nó vào chi tiết in ‘S’ bằng dây rút
• cắm cáp USB nối dài và cố định nó vào chi tiết in ‘R’ bằng dây rút
