Bộ linh kiện antenna YAGI di động (Portable YAGI antenna components)

Tác giả Vincentim_605686

Lượt tải
239
Lượt thích
39
Lượt coi
2.703
Bản remix
1
Tải tất cả (.zip)· 13 file · 1,2 MB· 1,2 MB

File 13 1,2 MB

  • pole-mount_1776671907.scadSCAD · 1,9 KB
  • pole-mount_1776671908.stlSTL · 257,8 KB
  • element-holder_1776671909.scadSCAD · 1,4 KB
  • parametricknob_1776671910.scadSCAD · 3,9 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Các phiên bản remix 1

Coi hết 1 bản remix

Thông tin

Mã mẫu
#317152
Danh mục
DIY
Ngày đăng

Mô tả

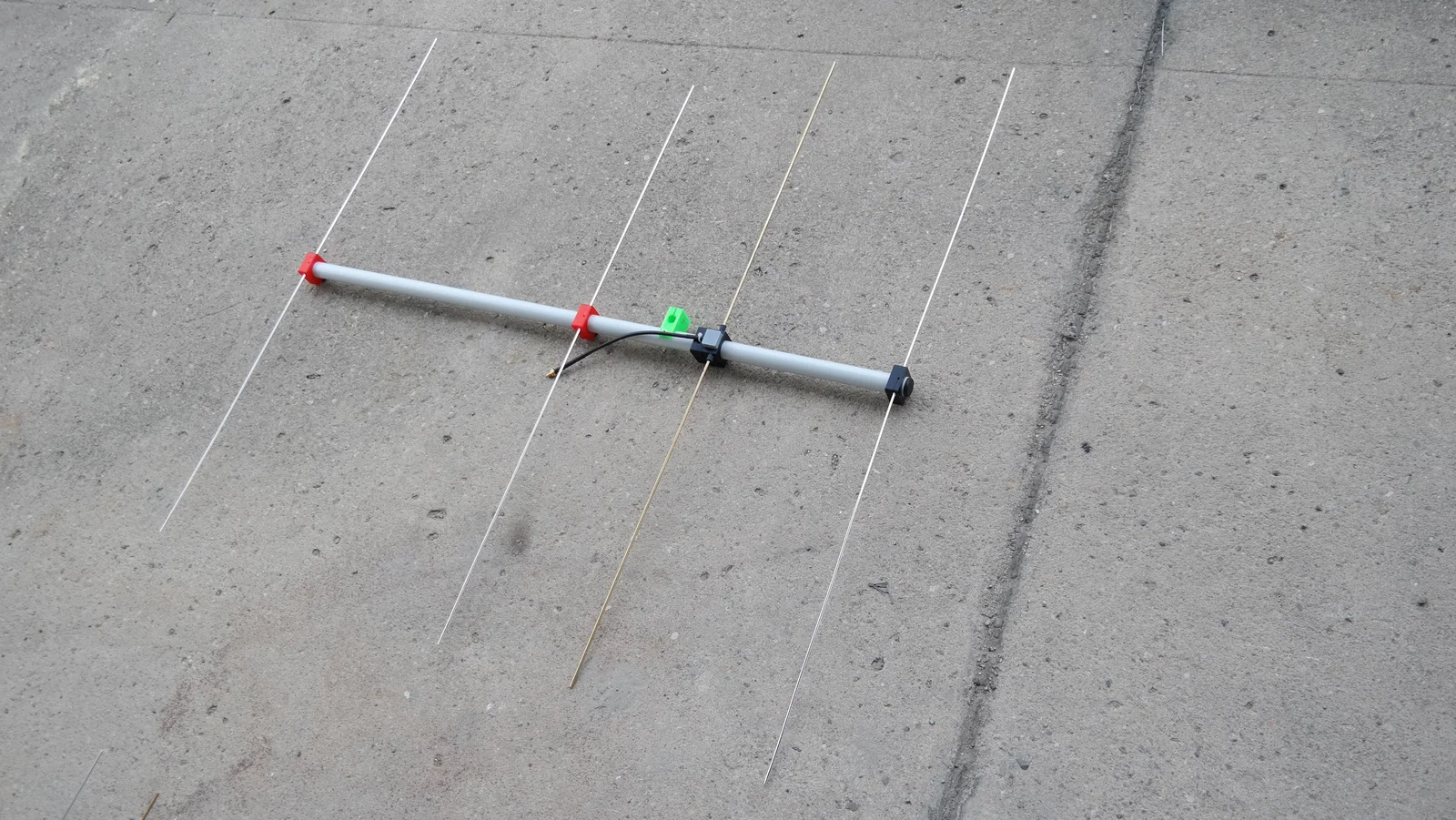

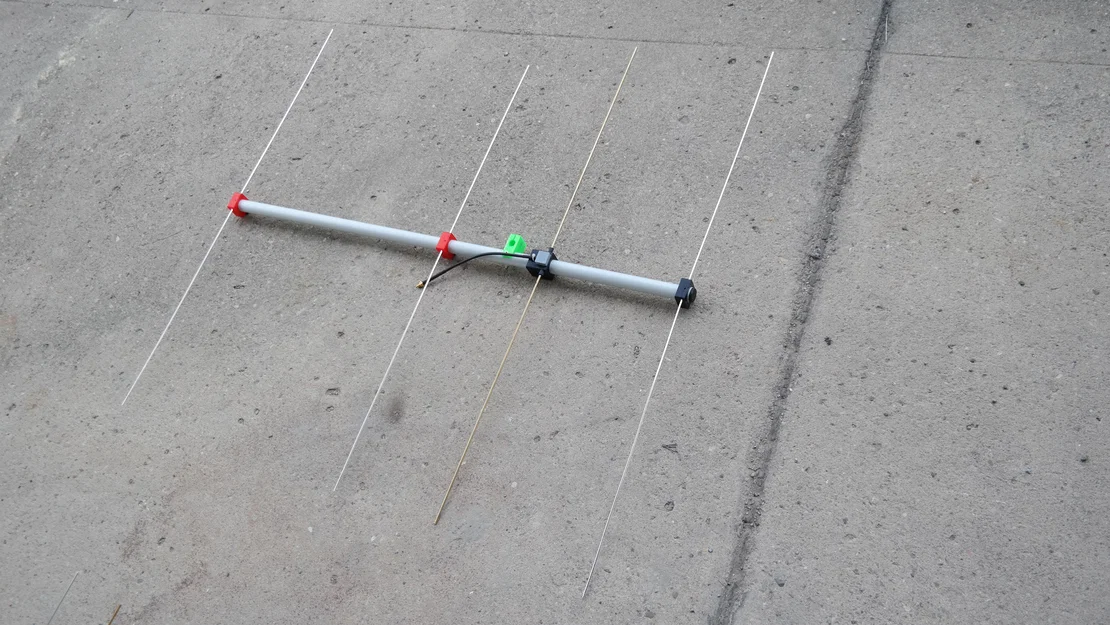

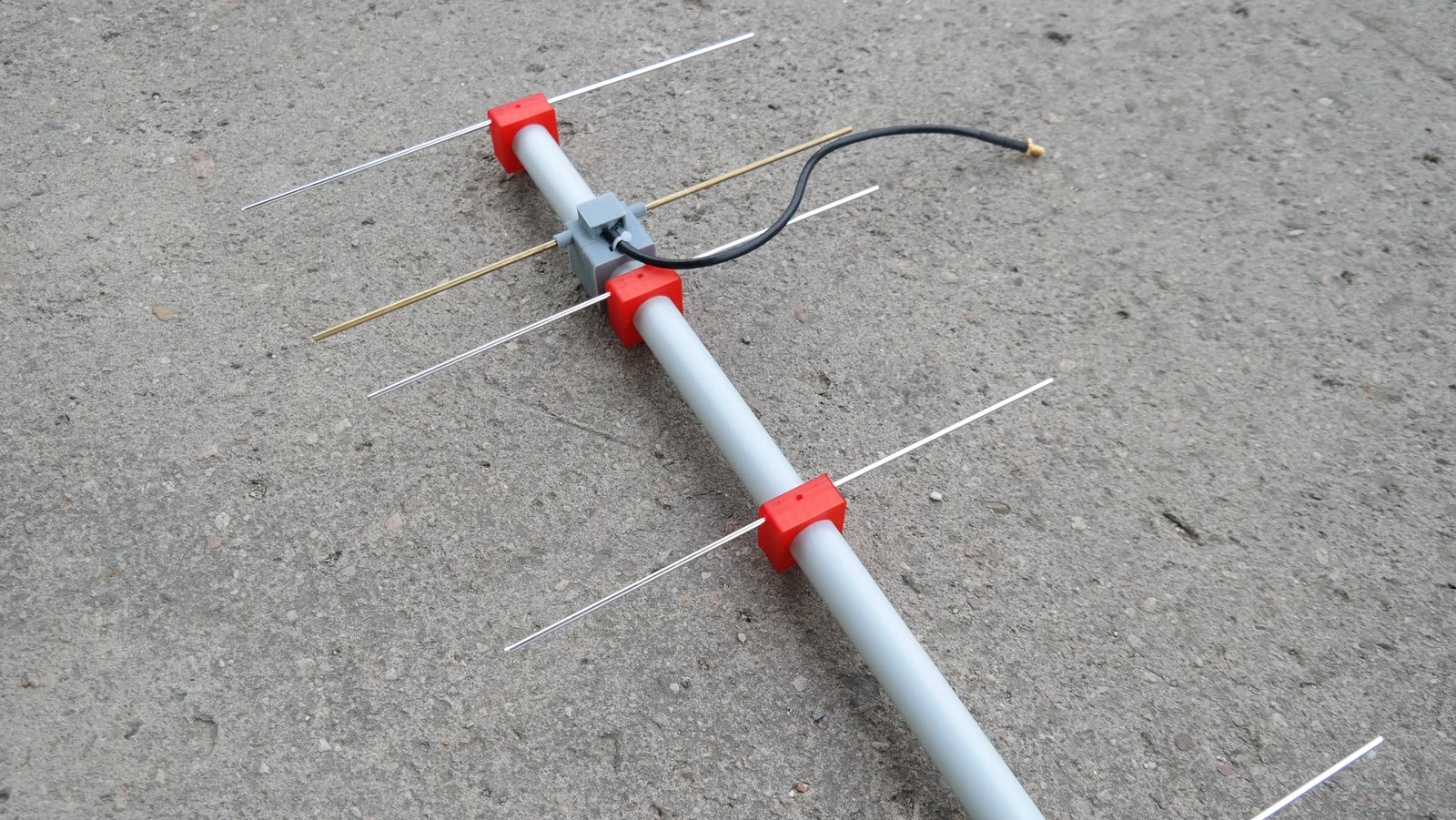

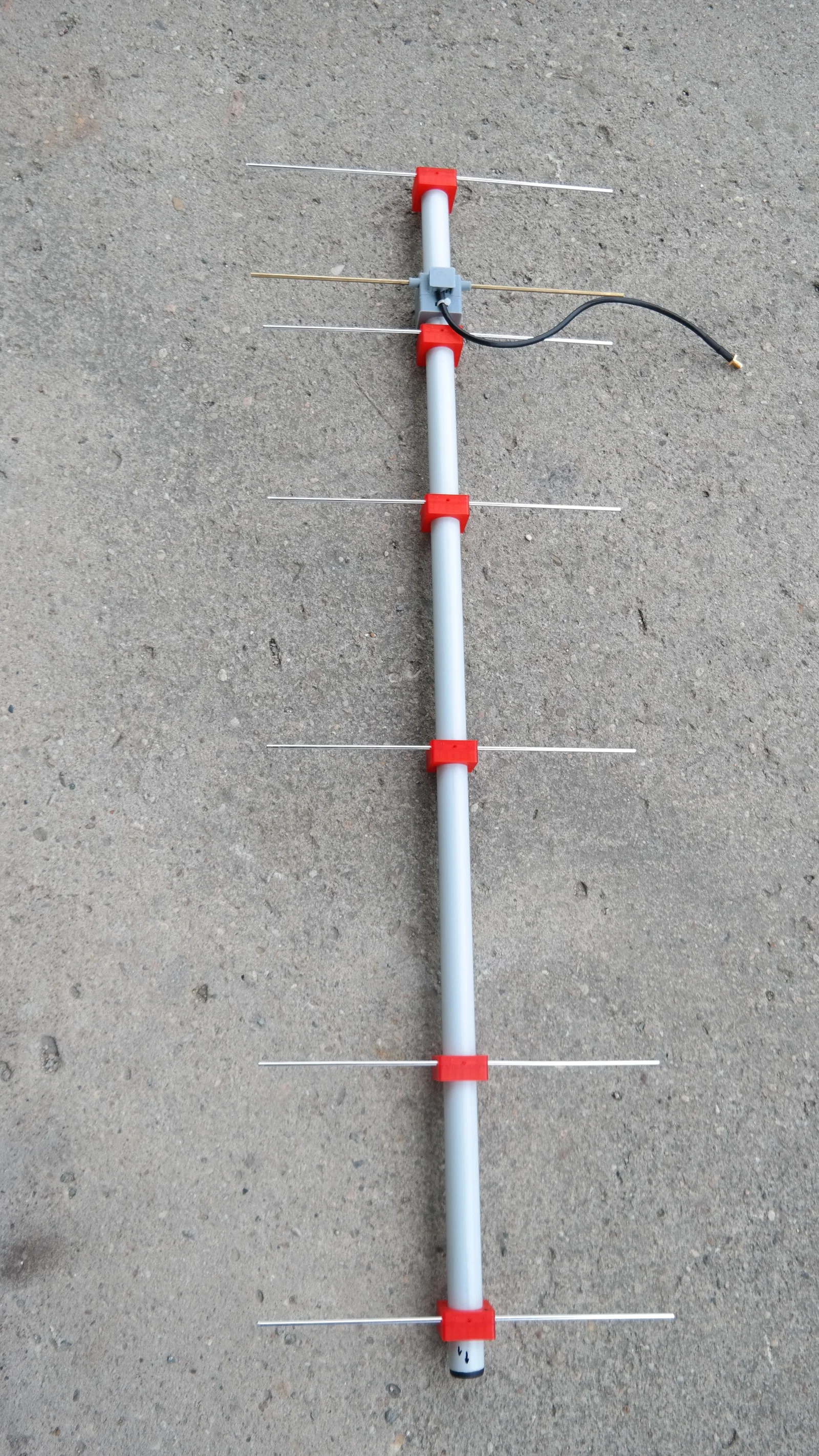

Yagi VHF/UHF rẻ, đơn giản theo thiết kế của DK7ZB, siêu nhẹ để dùng di động

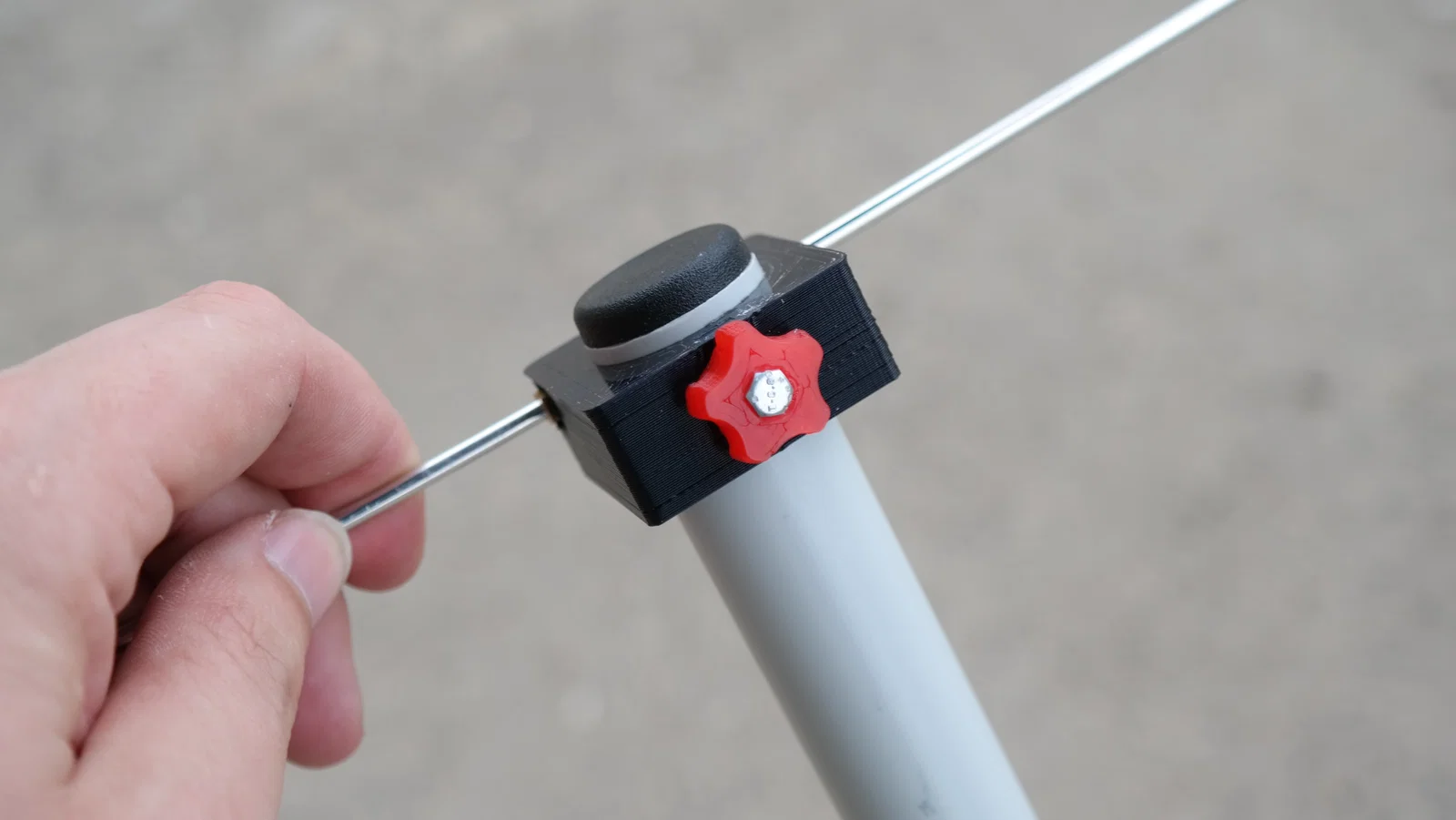

Boom dùng ống PVC hoặc ống nhôm (Al) đường kính 25 mm.

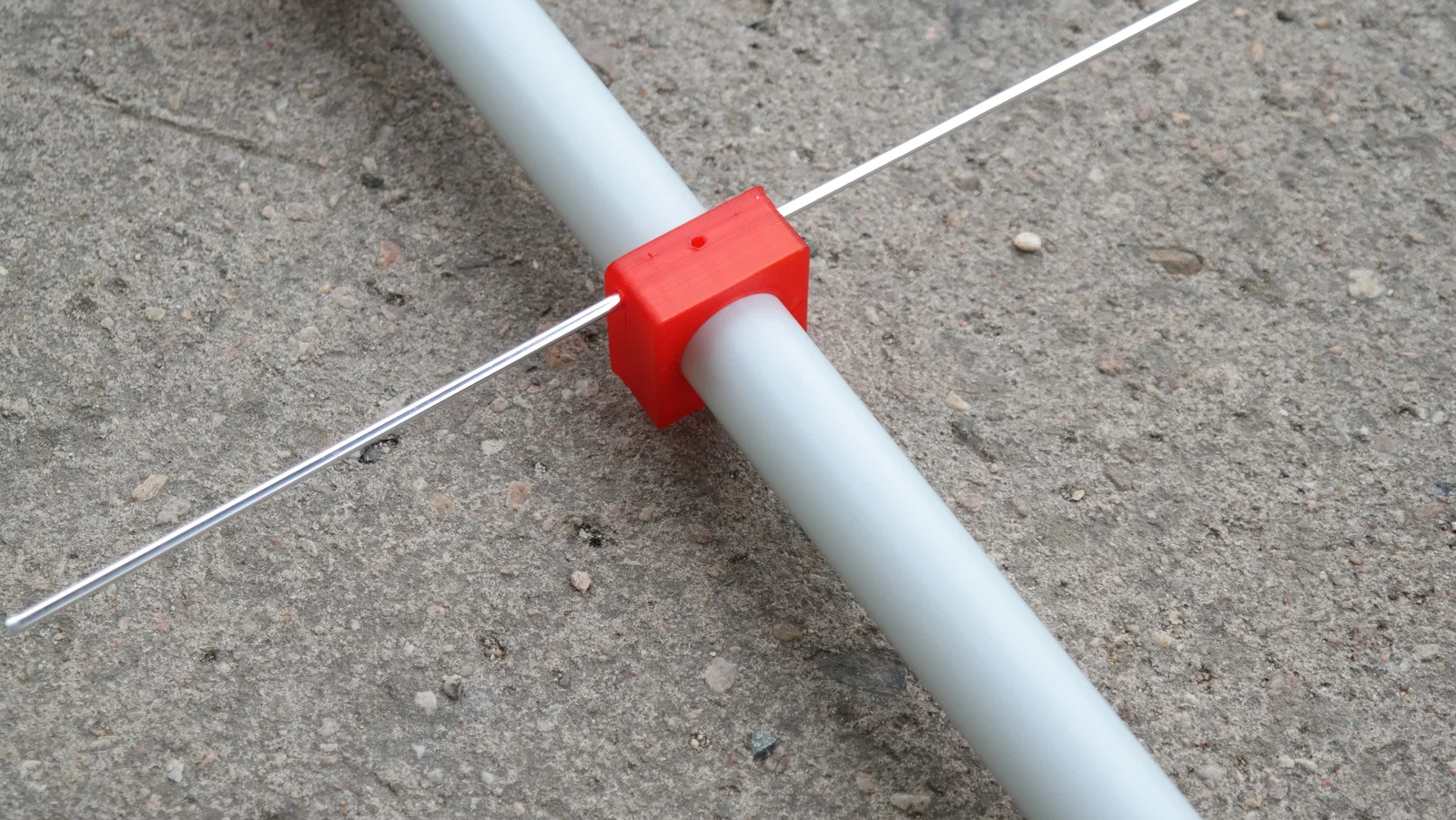

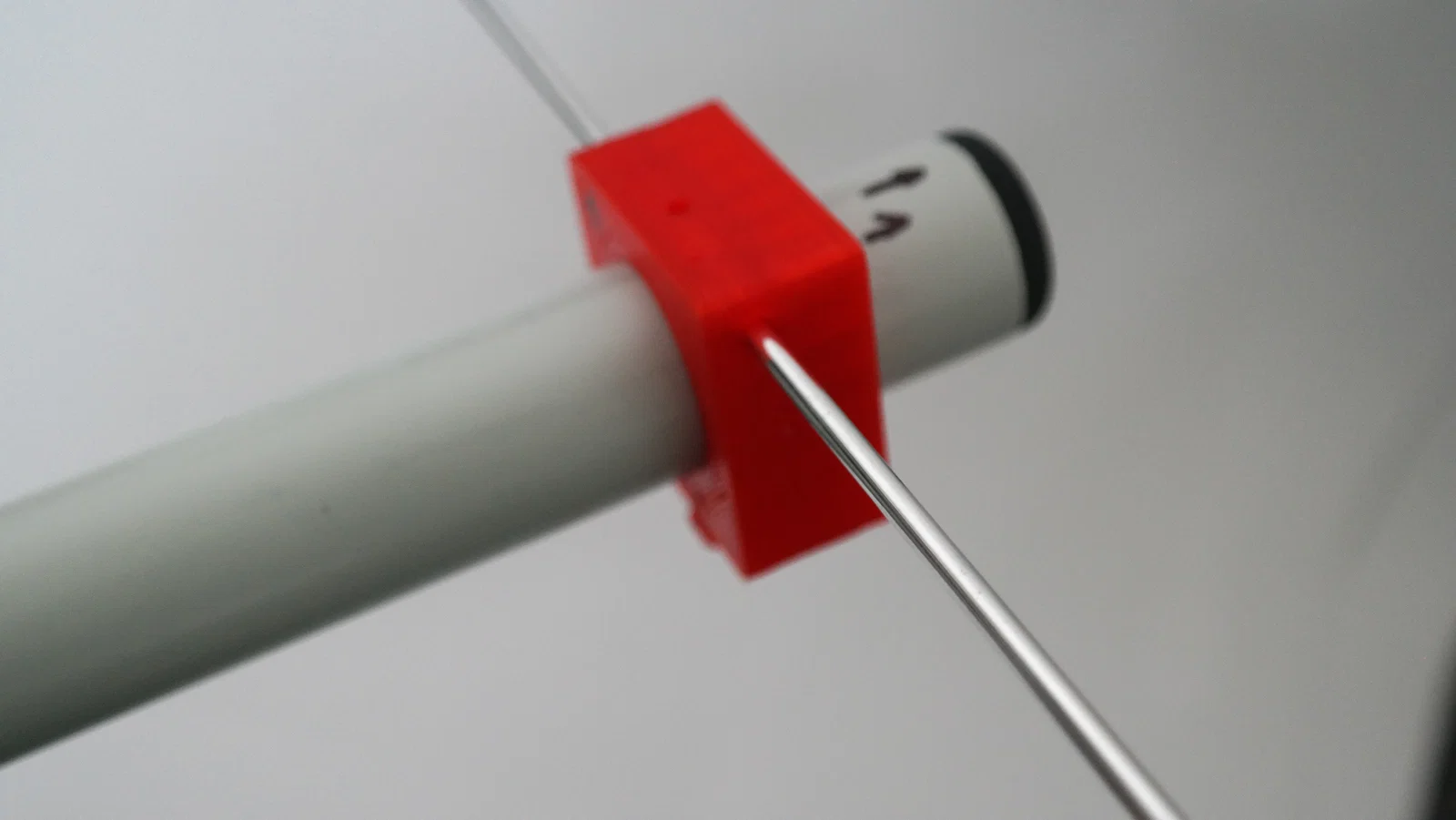

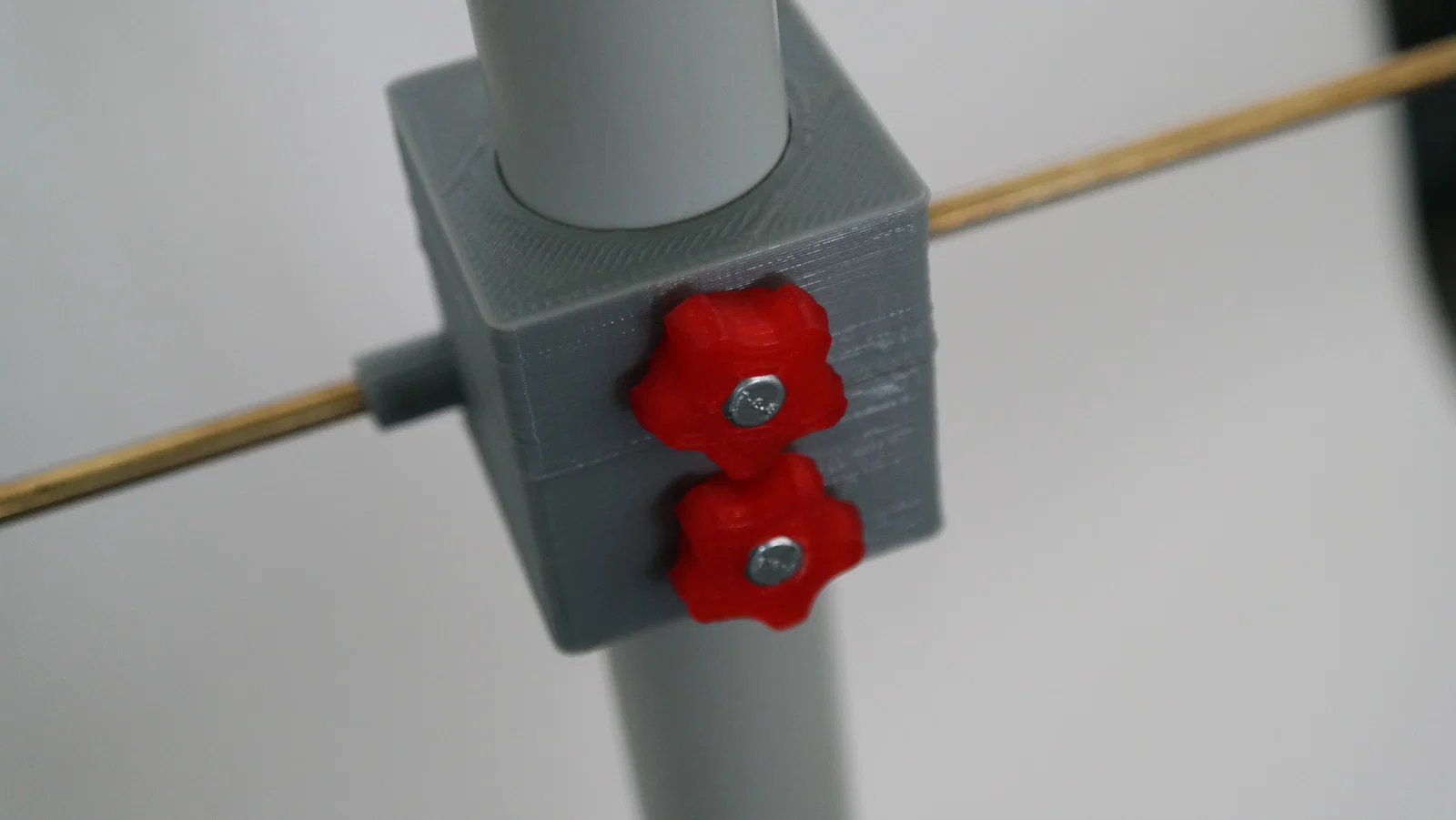

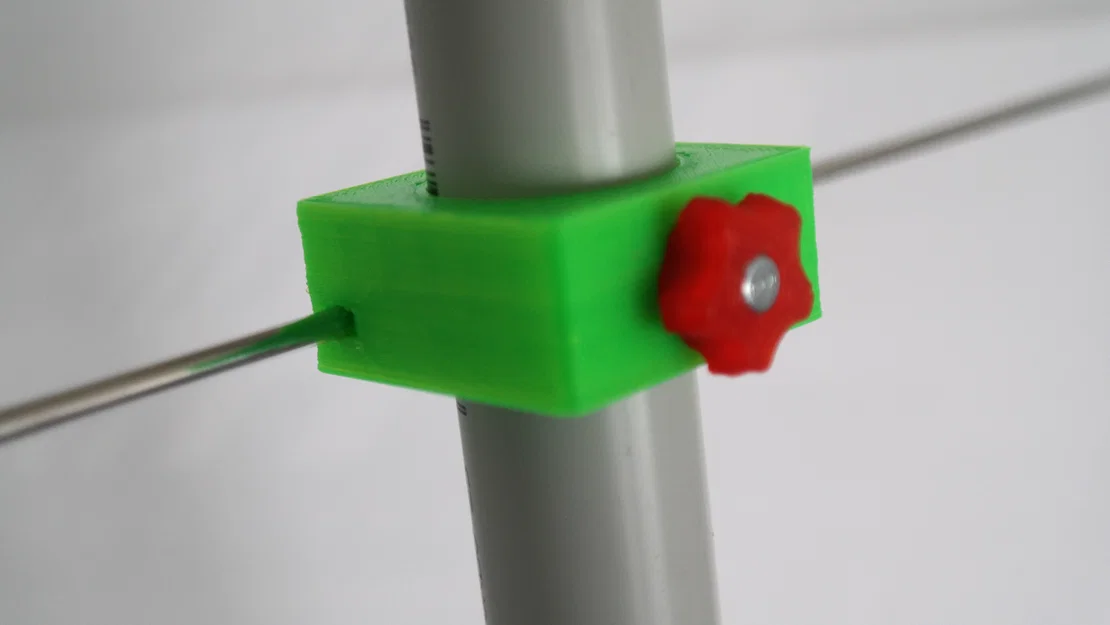

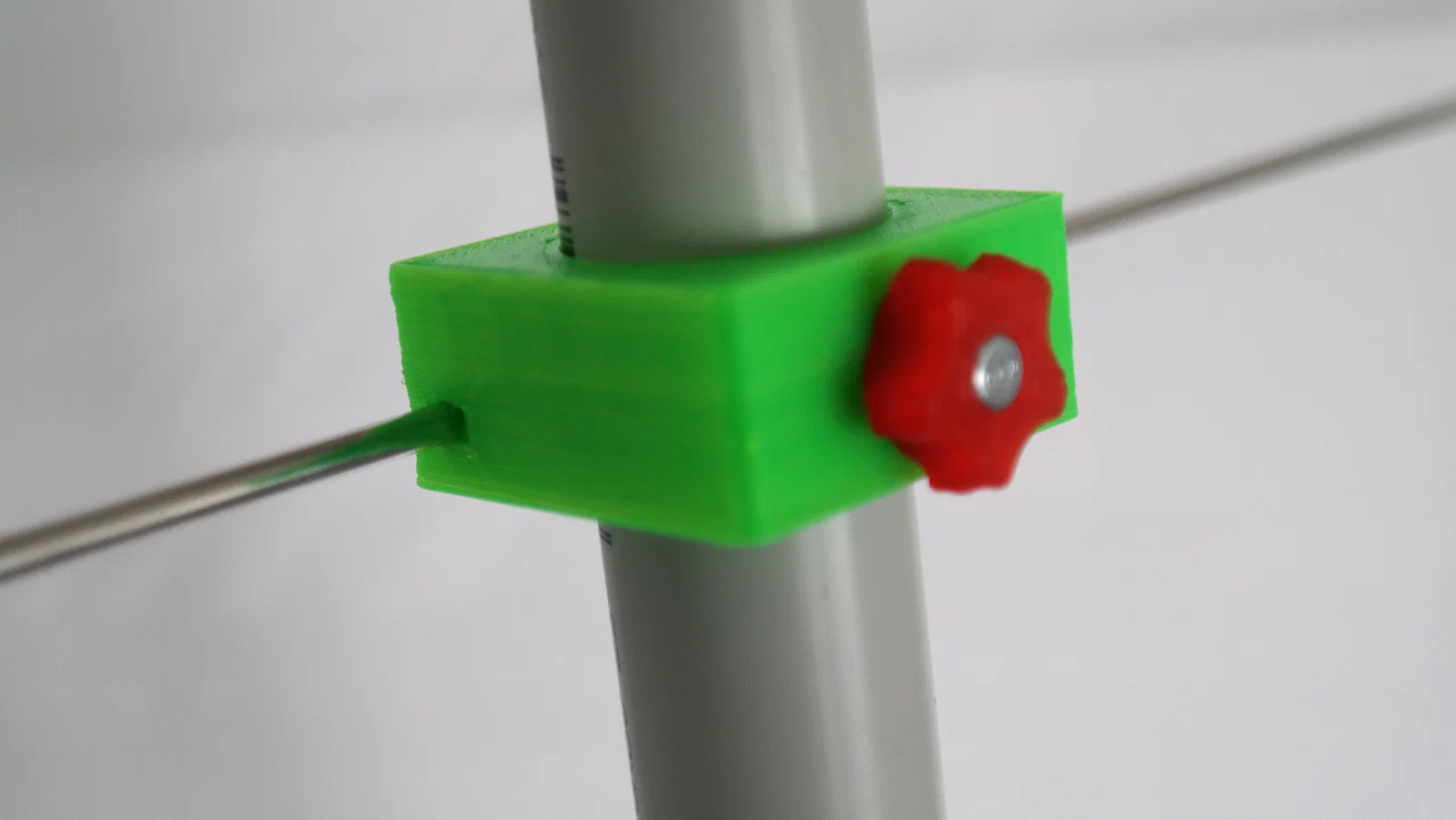

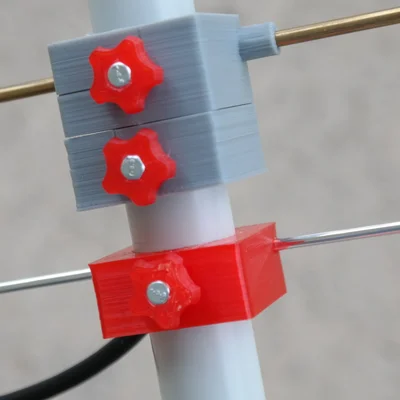

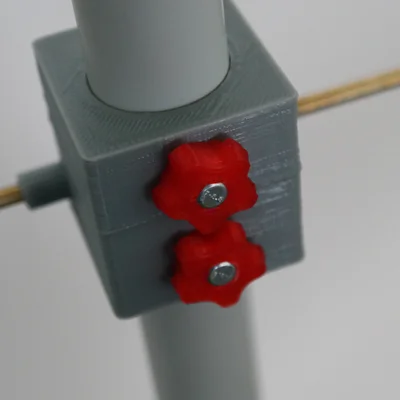

Các element dùng que hàn nhôm (Al) 3.2 mm. Reflector cho antenna băng 2m được chia làm 2 phần vì dài hơn 1m, và nối lại bằng cọc nối vít (screw terminal).

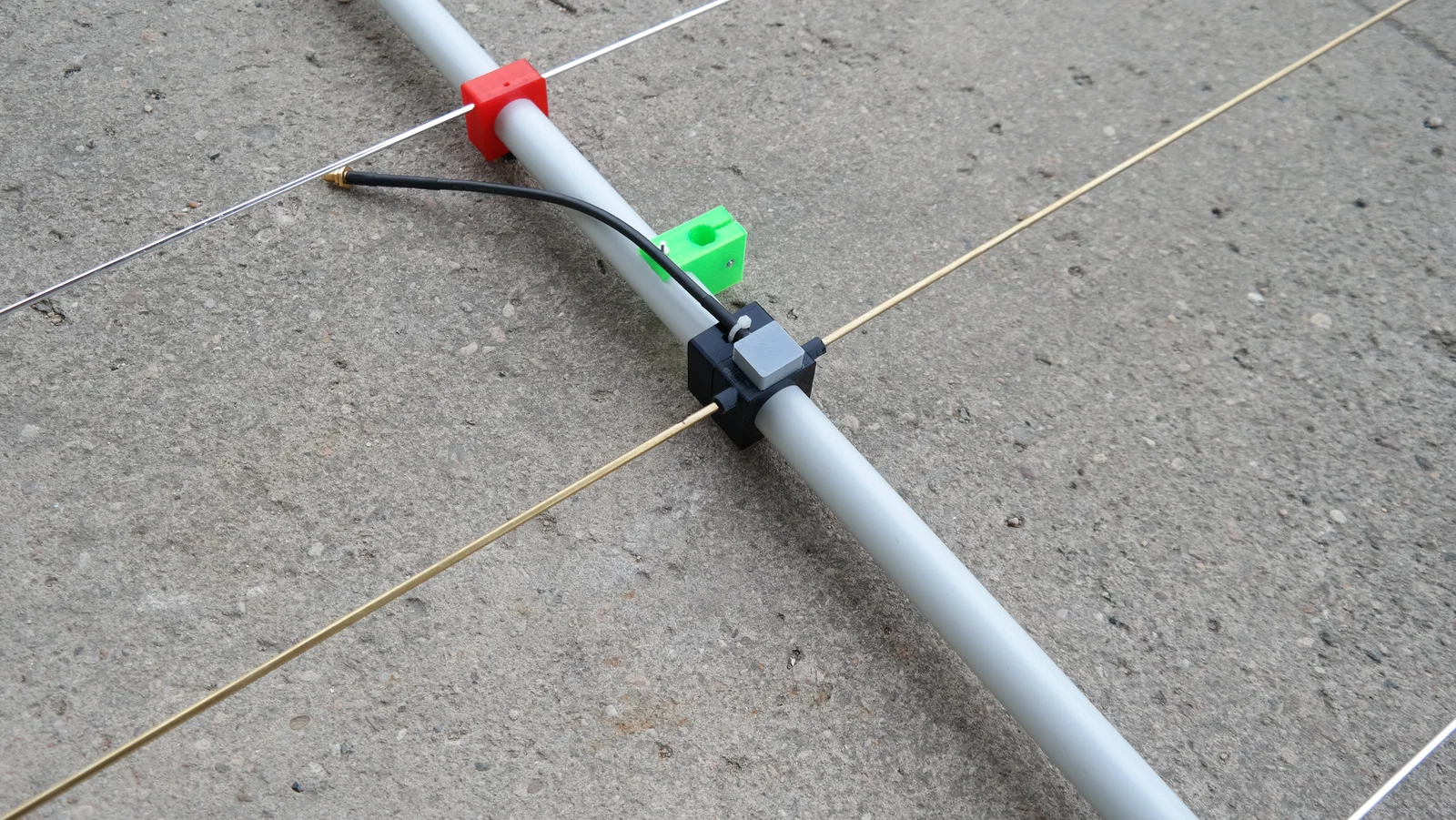

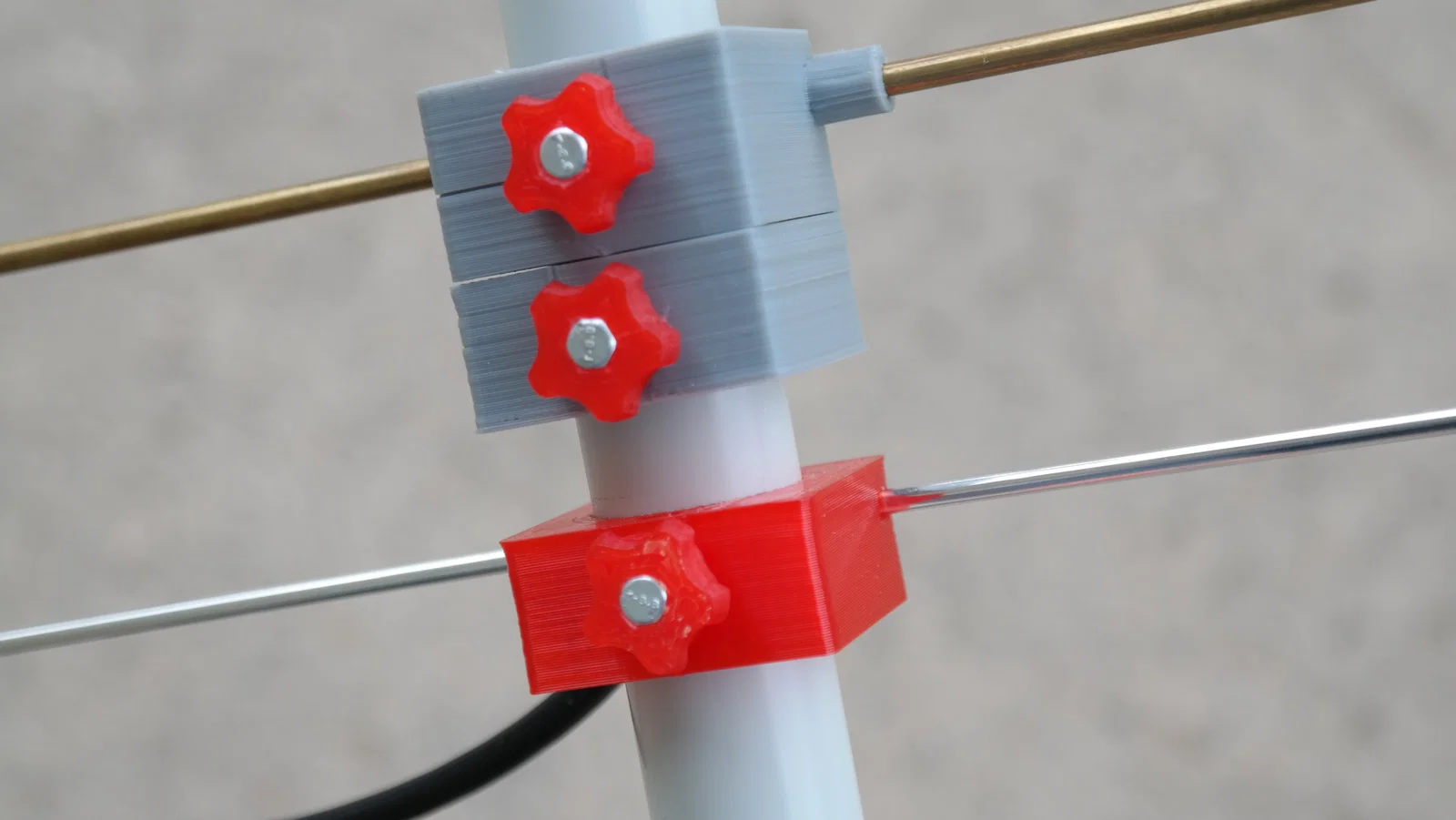

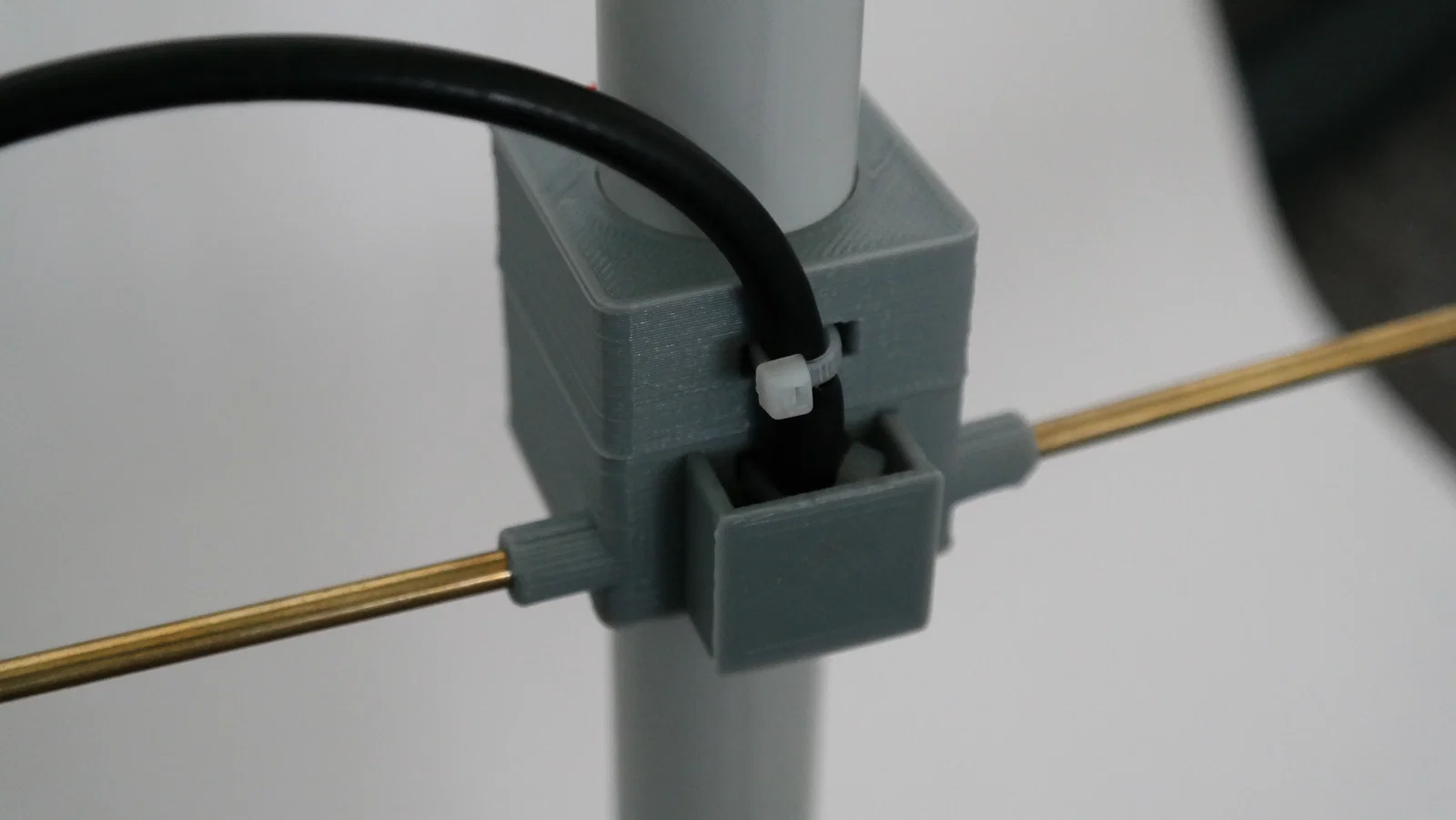

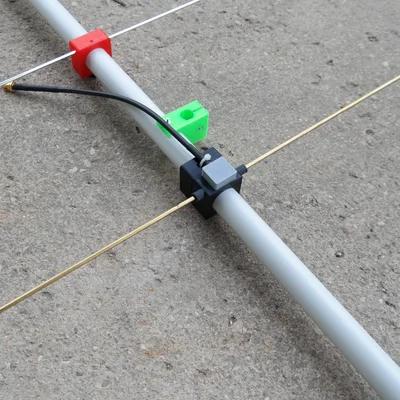

Radiator dùng que hàn đồng thau 4 mm.

Bạn có thể dựng bất kỳ antenna nào từ: http://www.qsl.net/dk7zb/PVC-Yagis/PVC-details.htm

Bạn có thể mua bộ linh kiện in 3D tại đây:
http://hamshop.cz/antennas-c9/portable-yagi-antenna-components-kit-i301/

Thiết lập in:

Không cần support, trừ phần kẹp/giá giữ radiator — chỉ dùng support từ heatbead

Layer 0.2 mm và thêm vài perimeters để tăng độ chắc
