Ngàm gắn quạt 120 mm cho rack 10 inch

Tác giả Mauker

Lượt tải
554
Lượt thích
102
Lượt coi
2.910

File 1 347,2 KB

  • 10-inch_120mm_fan_rack_mount_V2_1776666809.stlSTL · 347,2 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

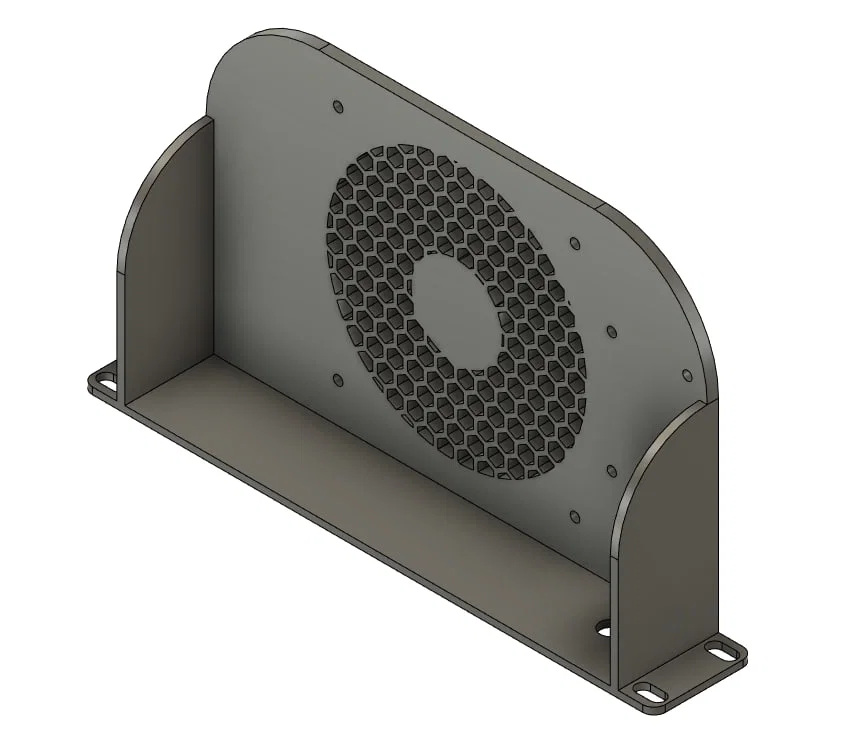

Ngàm gắn quạt 120mm cho hệ rack 10-inch, có sẵn chỗ bắt linh kiện điện tử và một cổng USB Type‑C female.

Cập nhật (17/08/2024)

Mình đã upload lại file STL với khe hở (clearance) tốt hơn và chừa thêm chút không gian cho ốc.

Linh kiện

  • Đầu nối USB‑C female
  • Quạt 120mm bất kỳ. Mình khuyên dùng Noctua NF-F12 5V.
  • Ốc cho quạt. Bạn có thể dùng đúng loại ốc hay dùng để bắt quạt vào thùng máy tính.
  • Nếu dùng quạt 5V, bạn có thể cắm trực tiếp vào nguồn USB.

Tùy chọn

  • Perf board 40mmx60mm
  • Mạch step-up converter (tăng áp 5V lên 12V) ví dụ: XL6019
  • Ốc M3 để bắt bo mạch điện tử. Standoff có cũng được, không có cũng không sao.
  • Cần biết hàn cơ bản :)
  • Nếu bạn có PSU 12V để cấp thẳng cho quạt thì dùng luôn, khỏi cần chuyển từ USB.

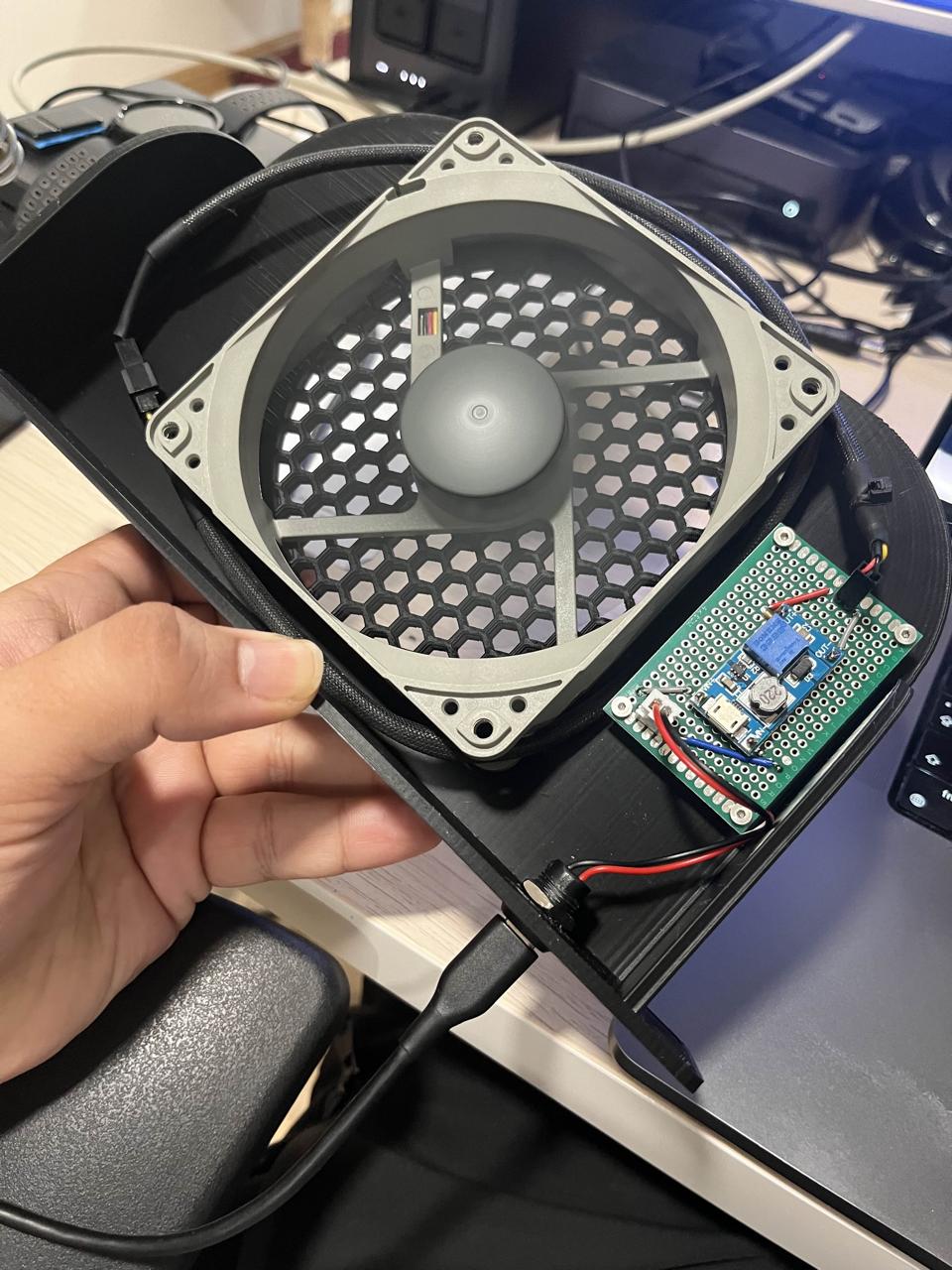

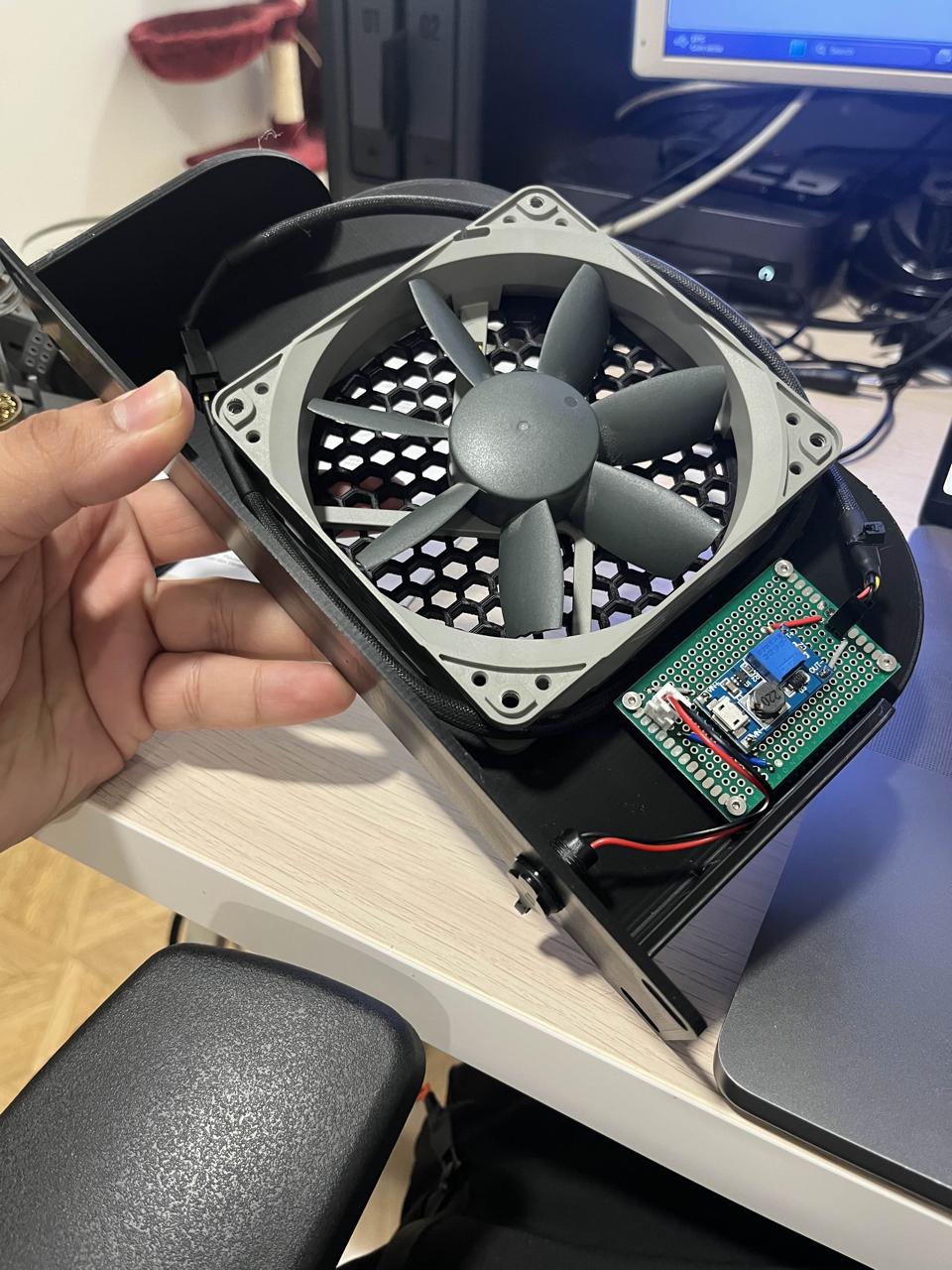

Lắp quạt như hình bên dưới, để chiều gió thổi theo hướng của lưới tổ ong (honeycomb grid) để hiệu năng tốt hơn và ít ồn hơn. Nếu cần đổi hướng, hãy xoay cả cái ngàm trước khi lắp lên rack.

Bạn thích mấy mẫu của mình không? Cân nhắc mua mình ly cà phê nha ;)

Thiết lập in (Print Settings)

Hãng máy in:

Anycubic

Máy in:

Custom Mega X

Rafts:

Không quan trọng.

Supports:

Không.

Độ phân giải:

0.2 hoặc 0.24

Infill:

20% trở lên

Filament:

PLA/PLA+/PETG/ABS/ASA/Nylon
