Arm VESA modular 75 / 100 mm

Mình cần một cái arm cho màn hình portable mà tìm hoài không thấy cái nào làm riêng đúng kiểu này, nên hy vọng mẫu này giúp được ai đó cũng đang cần tương tự.

Mình bắt đầu từ model này rồi thêm bulông, đai ốc và long đền in 3D, tiện lại ren vì ren ban đầu chưa chuẩn, và mình cũng thêm một plate 100 mm.

Mình còn thêm một plate VESA khác không dùng các khớp tilt.

Mình có kèm vít và bulông cho tất cả các khớp, tuy nhiên tùy theo trọng lượng màn hình bạn định gắn, mình khuyên nên dùng vít/bulông kim loại thay vì nhựa. Mình gắn màn hình nhẹ, khoảng 1kg nên bulông nhựa ở bản lề chạy ngon cho nhu cầu của mình.

Hồi mình in bằng PLA+ với infill 20% cho phần arm và infill 50% cho các plate gắn. Đừng tiết infill cho plate gắn, và riêng vít với bulông thì nên dùng ít nhất 70% infill. Sau đó bạn có thể thử nghiệm combo infill nào hợp nhất tùy theo cân nặng màn hình hoặc nhu cầu… mọi góp ý hay đề xuất lúc nào cũng hoan nghênh. Mình khuyên in layer height ít nhất 0.2.

Gồm các plate VESA cho gắn ống (pipe mount), gắn tường (wall mount), bản có tilt và bản không tilt. Bạn chỉ cần in đúng các plate, joint và arm cần cho mục đích của bạn. Tất cả đều modular nên gần như plug & play.

Về bulông:

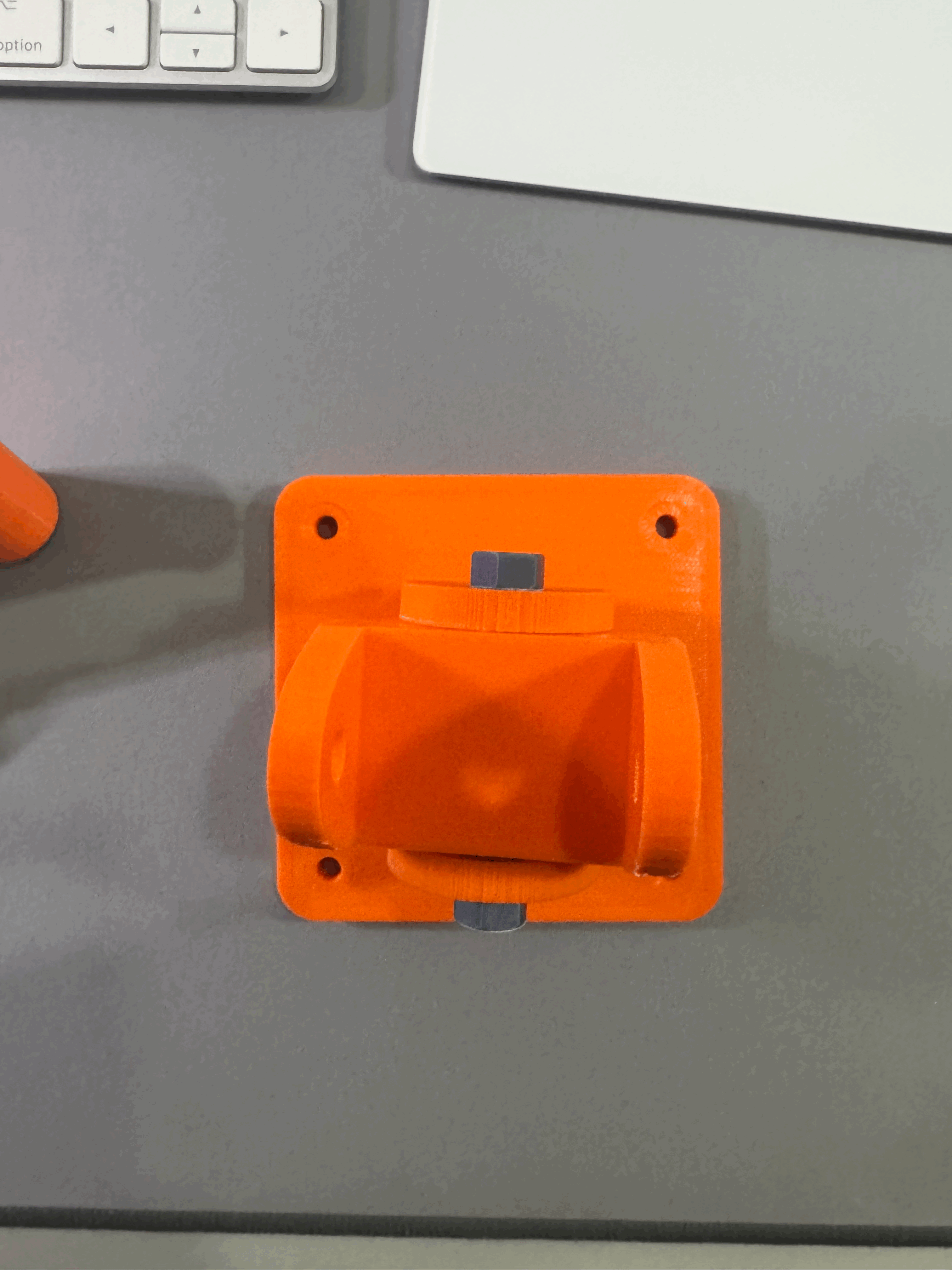

M7 22mm dùng để kẹp giữa back plate 75mm và joint 1 nếu bạn dùng tùy chọn tilt.

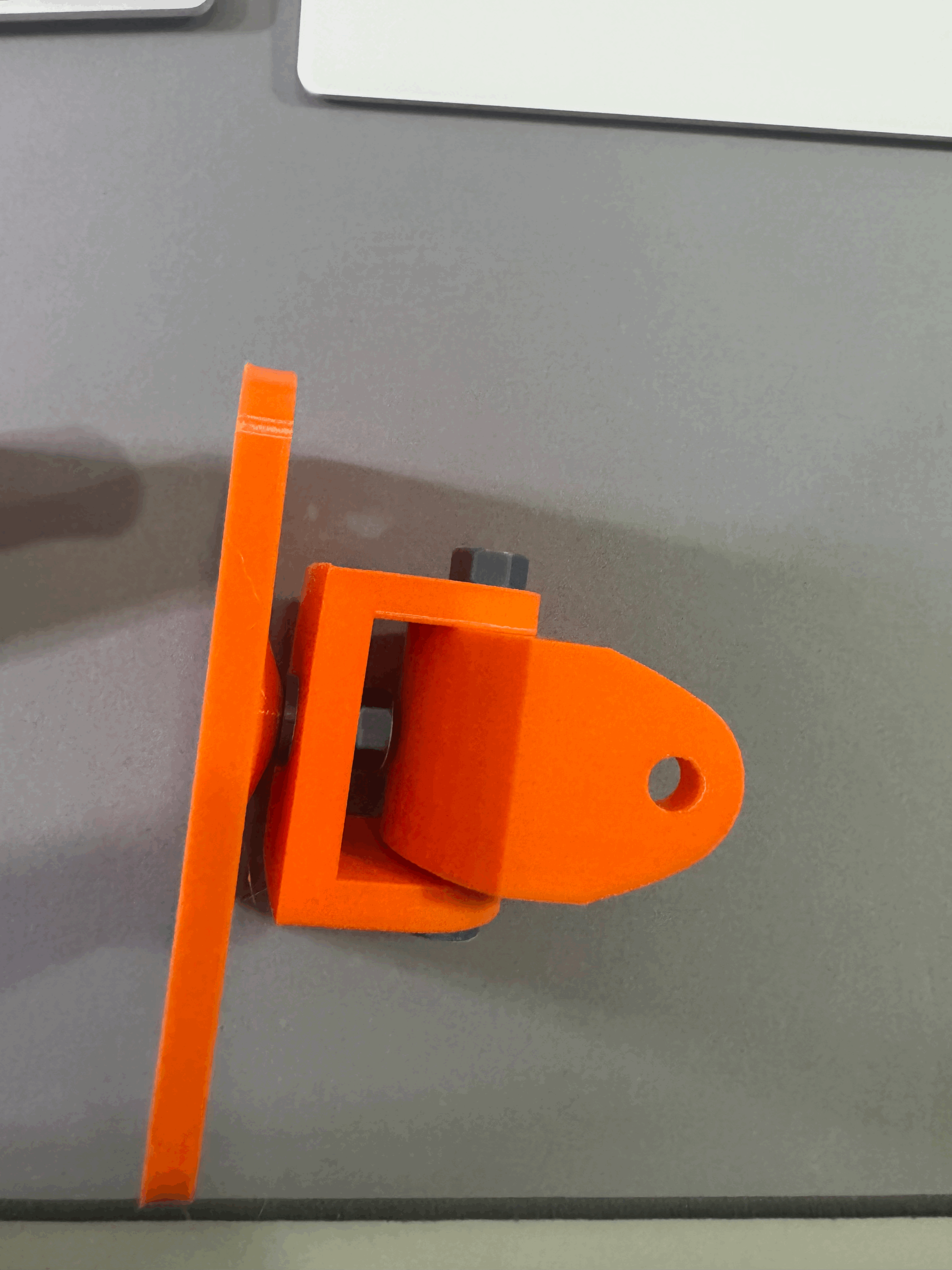

M7 57mm dùng giữa joint 1 và joint 2 nếu bạn dùng các chi tiết tilt.

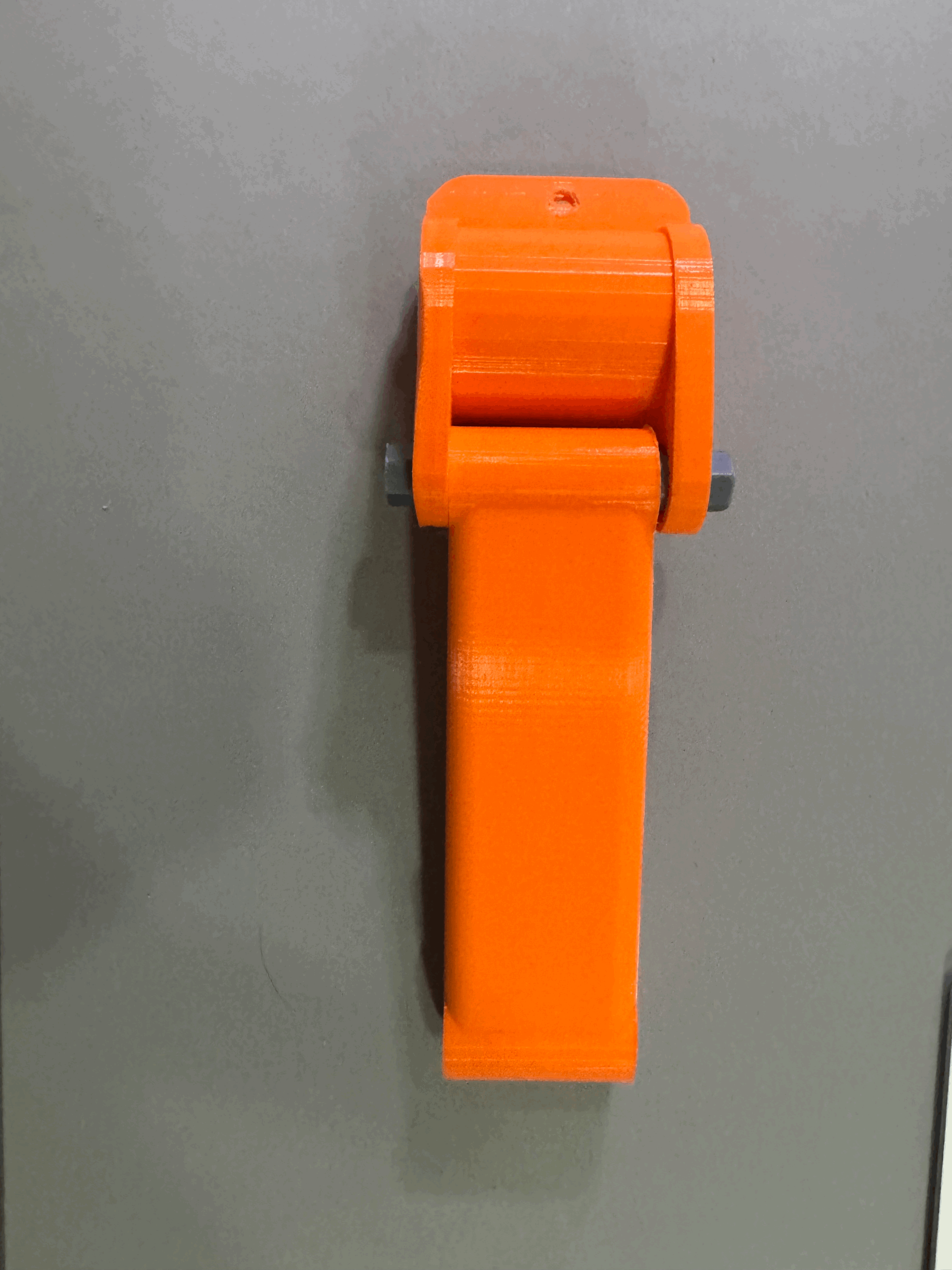

M7 67mm dùng cho tất cả các joint của arm (nối với nhau), cho plate VESA chống nghiêng (anti-tilt) và cho phần gắn tường.

Nhớ là mấy bulông này là nhựa… đừng siết quá tay hoặc tải quá nặng. Nếu không chắc, cứ dùng bulông kim loại cho chắc, giá cũng không mắc.

CHÚC IN THÀNH CÔNG…

ENG.

I needed an arm for my portable monitor and couldn't find anything purpose built so hopefully this helps someone trying to do the same.

I started with this model and added 3D printed bolts, nuts and washers re-threading as it wasn't precise and added a 100mm plate.

I also added another VESA plate which doesn't use the tilt joints.

I included screws and bolts for all the joints however depending on the weight of the monitor you intend to mount I would recommend using metal screws and bolts over plastic. I am mounting a lightweight monitor, it weighs around 1kg so the plastic hinge bolts worked perfectly for my use.

I printed in PLA+ with 20% infill for the arms and 50% infill for the mounting plates. Don't linger on the infill for the mounting plate and the screws and bolts use at least 70% infill. Then you can experiment which best padding combo you can use based on your monitor weight or your needs… any feedback or suggestions are always welcome. I recommend printing it at least 0.2 per layer.

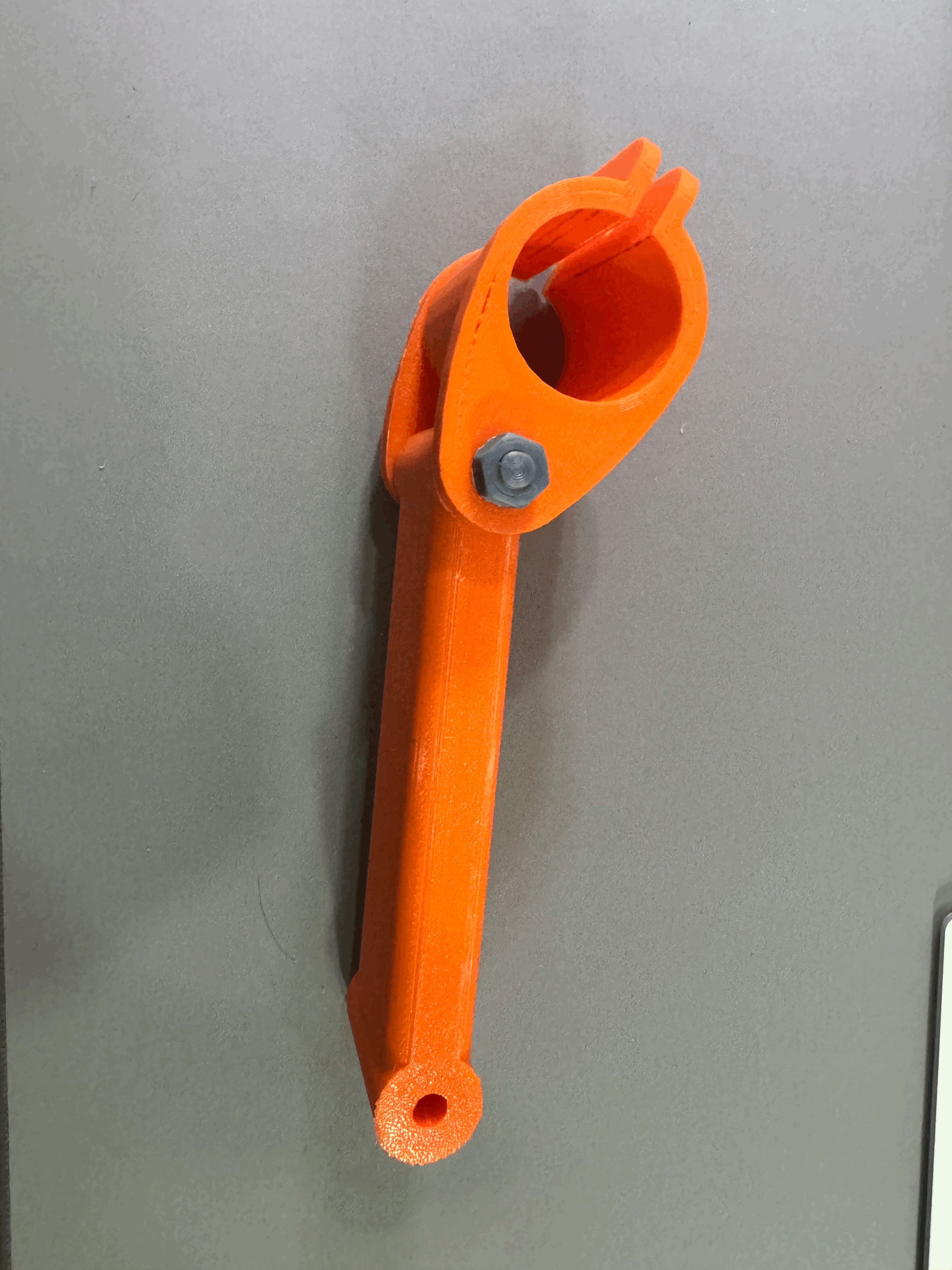

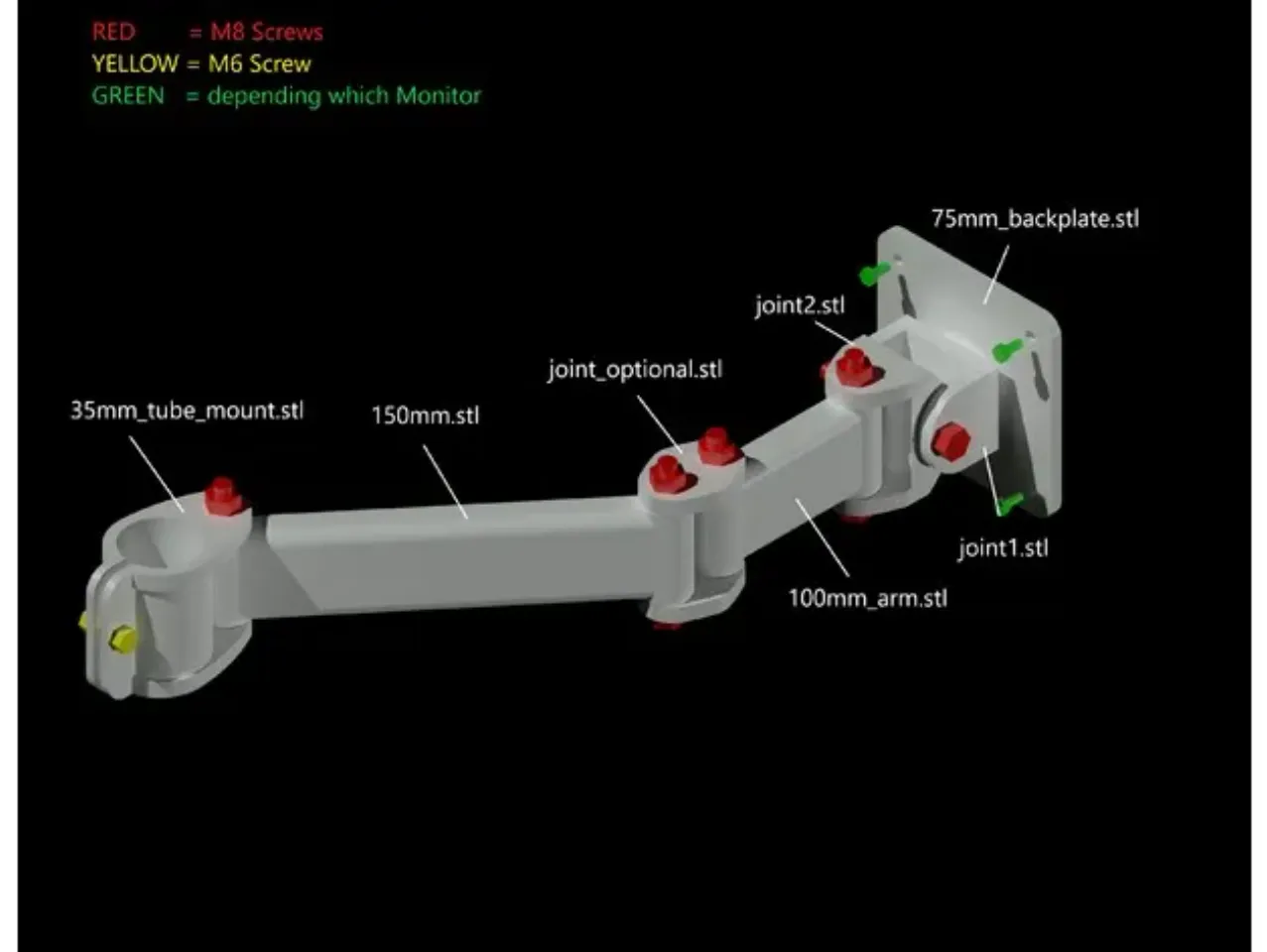

Between Vesa plates for pipe mount, wall mount, tilt and non-tilt. Just print the plates, joints and arms you need for your use. Everything should be modular so almost plug & play.

For the bolts:

The M7 22mm goes between the 75mm back plate and joint 1 if using the tilt option.

The M7 57mm goes between joint 1 and joint 2 if using the tilt pieces.

The M7 67mm is for all the arm joints, each other, for the anti-tilt Vesa plate and for the wall mount.

Remember these bolts are plastic… Don’t over tighten or overload them. If in doubt, just use metal ones, they are relatively cheap.

GOOD PRINT…
