Cánh tay màn hình VESA 75mm dạng mô-đun

Tôi cần một cánh tay màn hình để gắn vào khung giá đỡ máy chủ Raising Electronics của mình và không tìm thấy thứ gì được thiết kế riêng, vì vậy tôi hy vọng điều này sẽ giúp ích cho ai đó đang tìm kiếm điều tương tự.

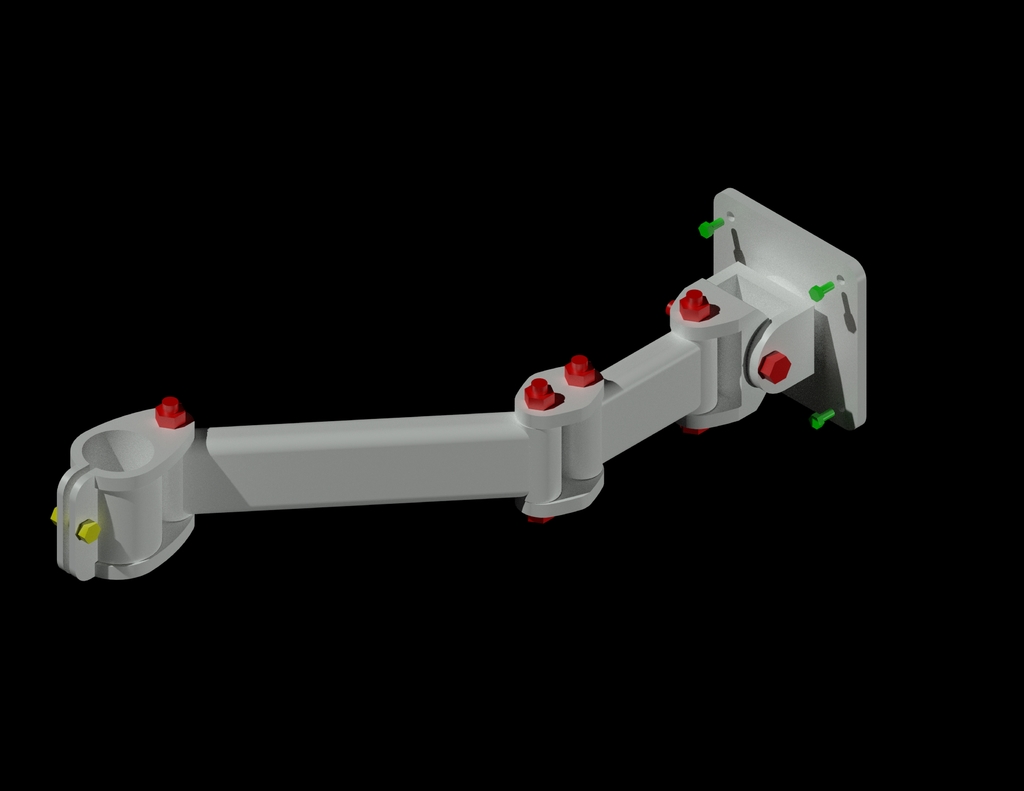

Tôi bắt đầu với bản thiết kế này từ stunner2211 trên thingiverse và thêm vào các bu lông, đai ốc và vòng đệm in 3D.

Tôi cũng đã thêm một đĩa VESA khác không sử dụng các khớp nghiêng và một đĩa gắn cho khung giá đỡ máy chủ hoặc tường.

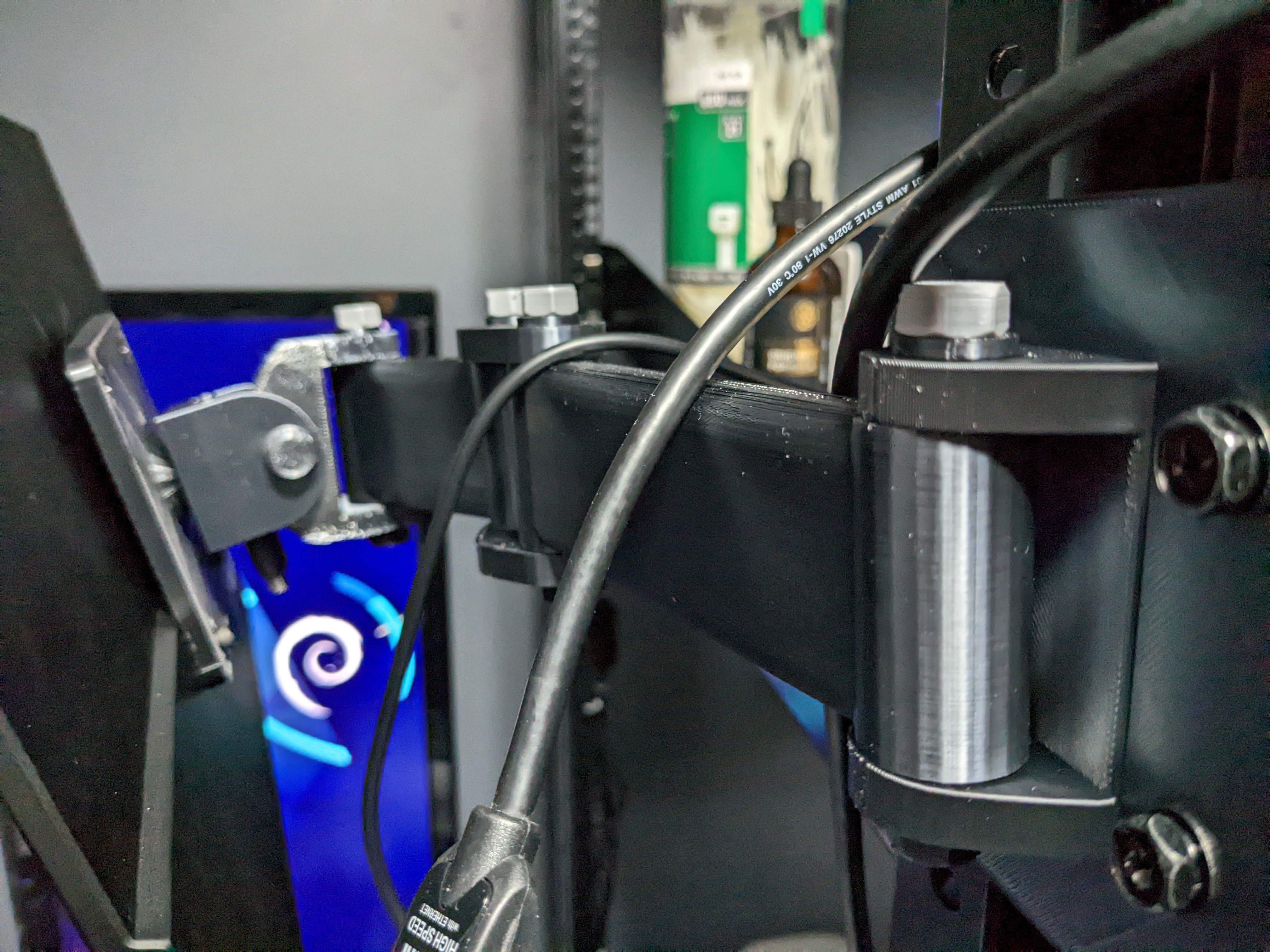

Tôi đã bao gồm các bu lông cho tất cả các khớp, tuy nhiên tùy thuộc vào trọng lượng của màn hình bạn định gắn, tôi khuyên bạn nên sử dụng bu lông kim loại thay vì nhựa. Tôi chỉ gắn màn hình Innoview trọng lượng nhẹ, vì vậy bu lông khớp nối bằng nhựa hoạt động tốt cho trường hợp sử dụng của tôi. Tôi không khuyên bạn nên sử dụng bất cứ thứ gì khác ngoài kim loại cho các kết nối từ cánh tay đến màn hình và từ đĩa gắn đến tường hoặc giá đỡ.

Tôi đã in những bộ phận này bằng PLA với độền 15% cho các cánh tay và 50% cho các đĩa gắn. Tôi sẽ không tiết kiệm độền cho đĩa gắn và sử dụng ít nhất 30% trở lên.

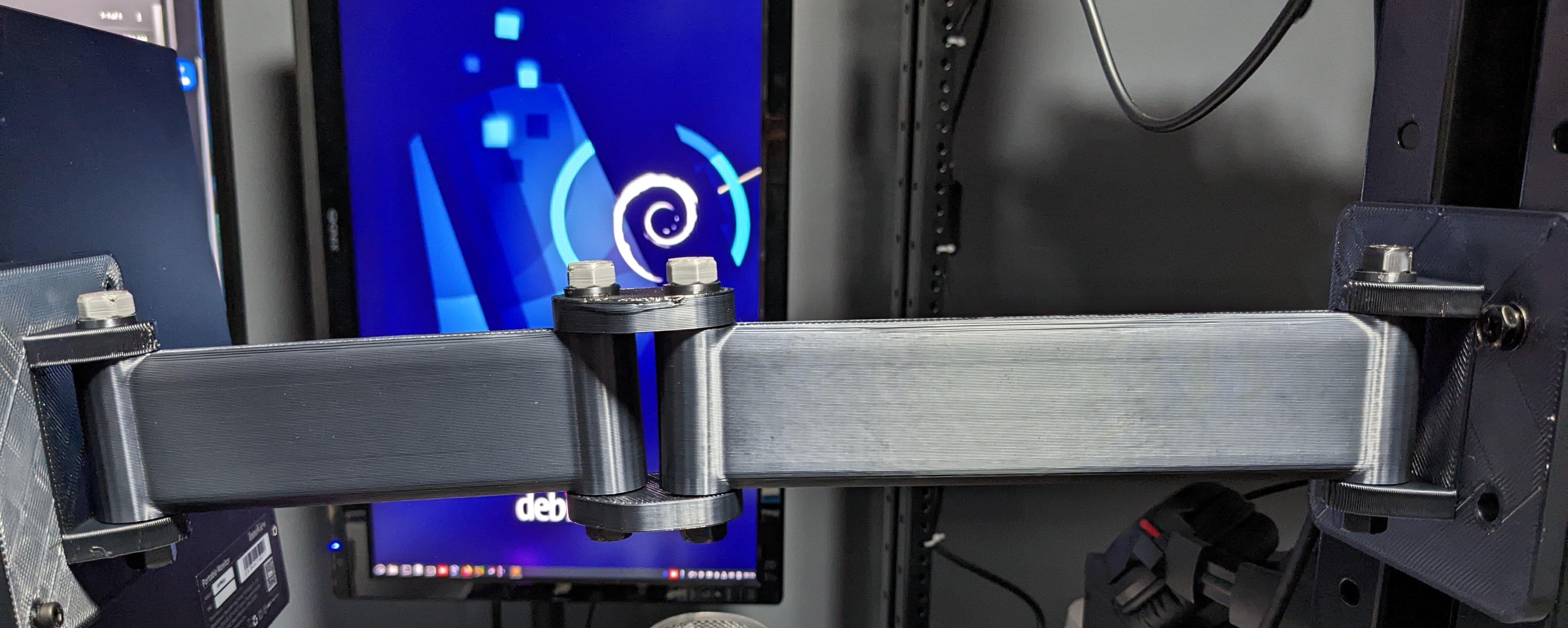

Giữa giá đỡ ống, giá đỡ tường, đĩa vesa có và không có khả năng nghiêng. Chỉ cần in các đĩa, khớp nối và cánh tay bạn cần cho ứng dụng của mình. Mọi thứ đều nên có tính mô-đun.

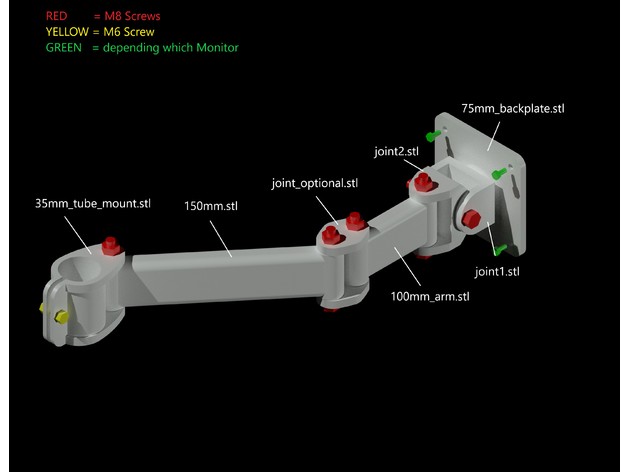

Đối với các bu lông:

Loại M7 22mm đặt giữa tấm lưng 75mm và khớp nối 1 nếu bạn sử dụng tùy chọn nghiêng.

Loại M7 57mm đặt giữa khớp nối 1 và khớp nối 2 nếu sử dụng các bộ phận nghiêng.

Loại M7 67mm dùng cho tất cả các khớp nối cánh tay, với nhau, đĩa vesa không nghiêng và giá đỡ tường.

Hãy nhớ rằng những bu lông này bằng nhựa… Đừng siết quá chặt hoặc quá tải chúng. Chỉ cần sử dụng kim loại nếu bạn không chắc chắn.
