Ngàm gắn GoPro cho Leap Motion Controller V1

Ghi chú:

• Mình đã up Version 2 của thiết kế này, khuyên thiệt là nên dùng version 2 thay vì version 1!!

Tính năng:

• Có thể gắn bằng vít hoặc băng keo 2 mặt
• Dùng được cho cả hai bên (ambidextrous)
• Có điểm neo dây rút (zip-tie) để giảm lực kéo lên dây/cáp
• Có cửa sổ để nhìn LED báo on/off

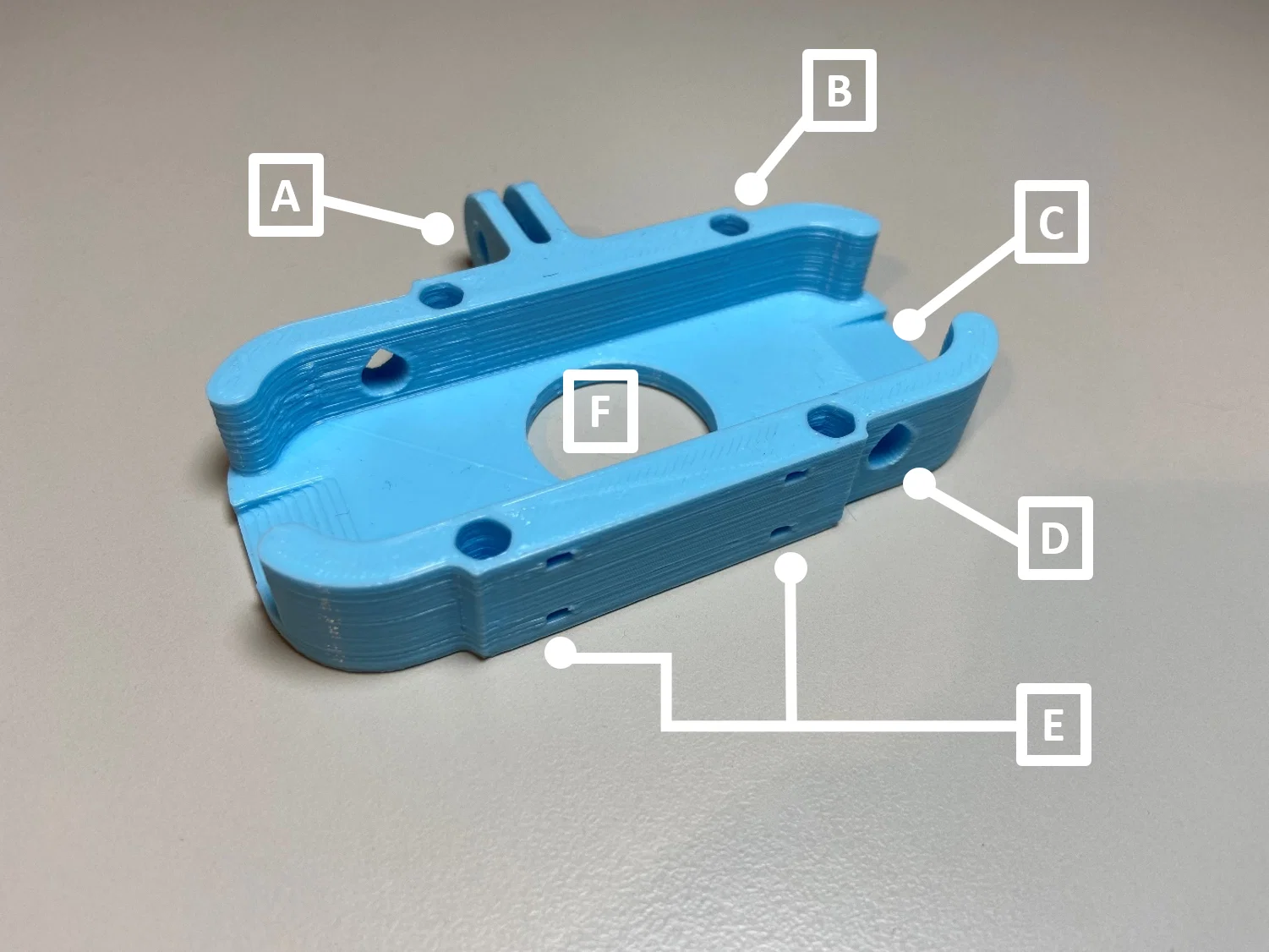

Chi tiết (xem hình thứ 3):

• A: Ngàm/đầu nối GoPro
  • Cho phép bạn nối controller với các phụ kiện/hardware liên quan GoPro khác
• B: 4 lỗ lục giác để gắn 4 trụ M3*10mm lục giác cái-cái (hexagonal female-female standoffs).

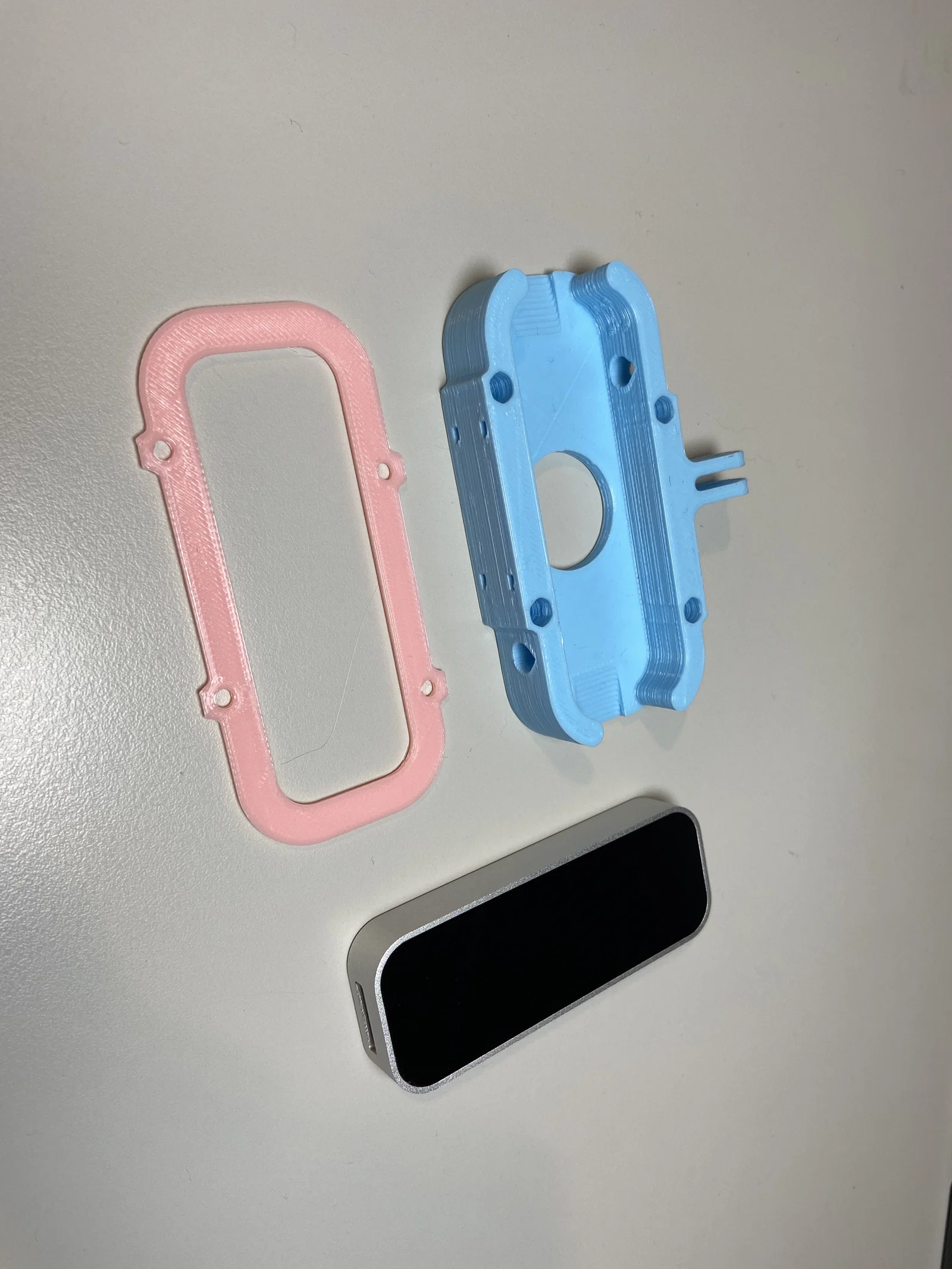

  • Standoff là tuỳ chọn, lắp nếu bạn muốn dùng vít và nắp (lid) để cố định controller như hình đầu tiên
  • Bạn có thể dùng vít M3, chiều dài từ 5~10mm
  • Lỗ cho standoff được thiết kế dạng interference fit, nếu bị lỏng trong trường hợp của bạn thì có thể nhỏ thêm 1 giọt keo 502 (superglue)
• C&F: Mount được thiết kế ôm khít controller, sẽ không dễ rớt khỏi mount nếu bạn dán băng keo 2 mặt loại tốt (hoặc VHB tape) ở mặt sau controller. C&F là các chi tiết giúp bạn cạy/tách Leap Motion ra khỏi mount khi cần.
• D: Cửa sổ để nhìn LED báo on/off
• E: Điểm neo dây rút để giảm lực kéo lên cáp (cable strain relief), thiết kế cho dây rút rộng 2.5mm. Tính năng này như một lớp bảo vệ cho cổng USB trong trường hợp dây bị vướng/kẹt.

Lắp đặt (Mounting):

• Mount có thể gắn lên bất kỳ ngàm GoPro nào dạng 3 chấu.

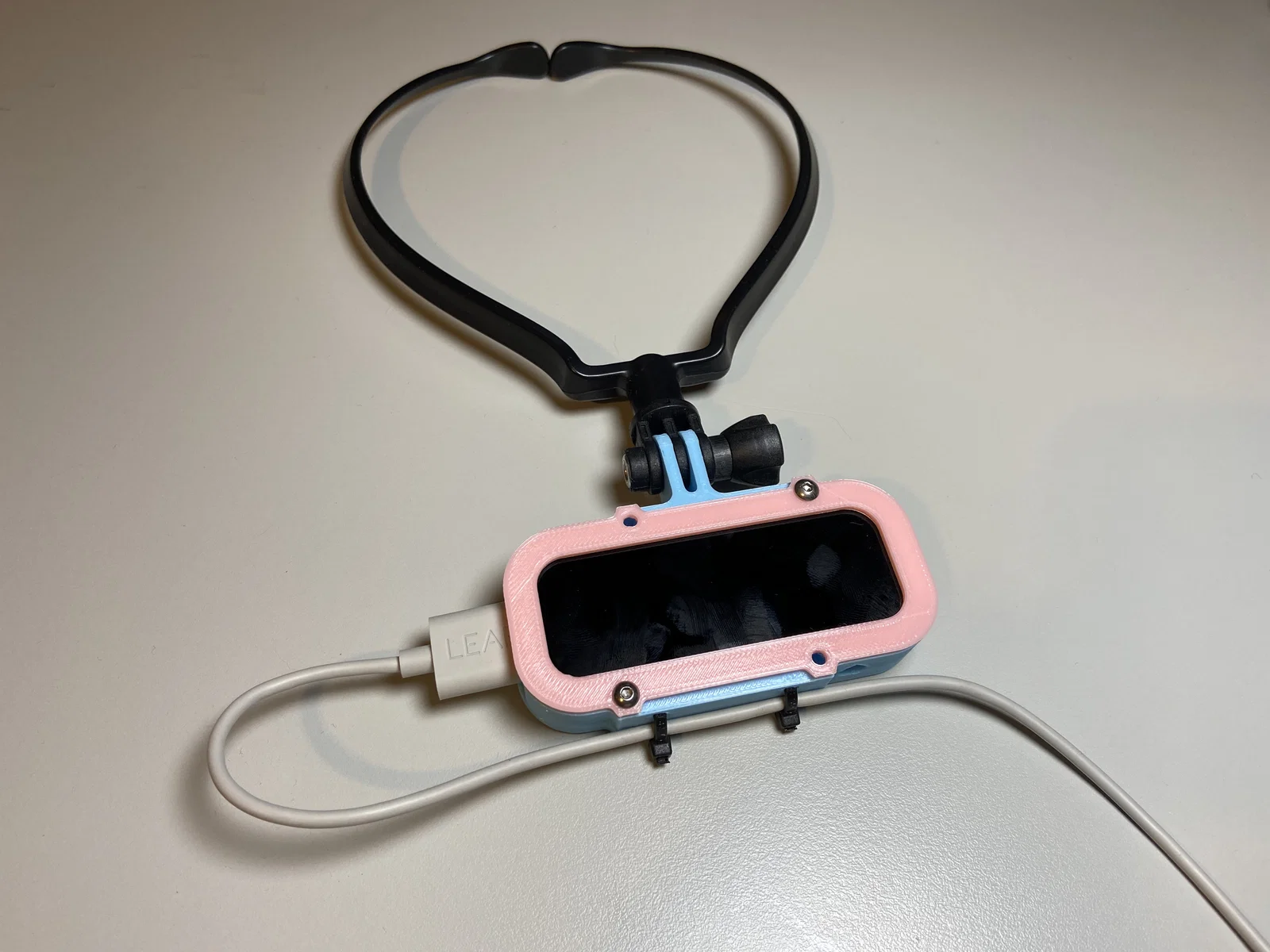

• Nếu bạn muốn đeo Leap Motion controller trước cổ, có thể xem các mẫu GoPro neck mount mình đã đăng:
  • GoPro neck mount
  • Customizable GoPro neck mount
• Nếu bạn muốn gắn Leap Motion controller lên mic arm, có thể xem mẫu GoPro mic arm mount mình đã đăng:
