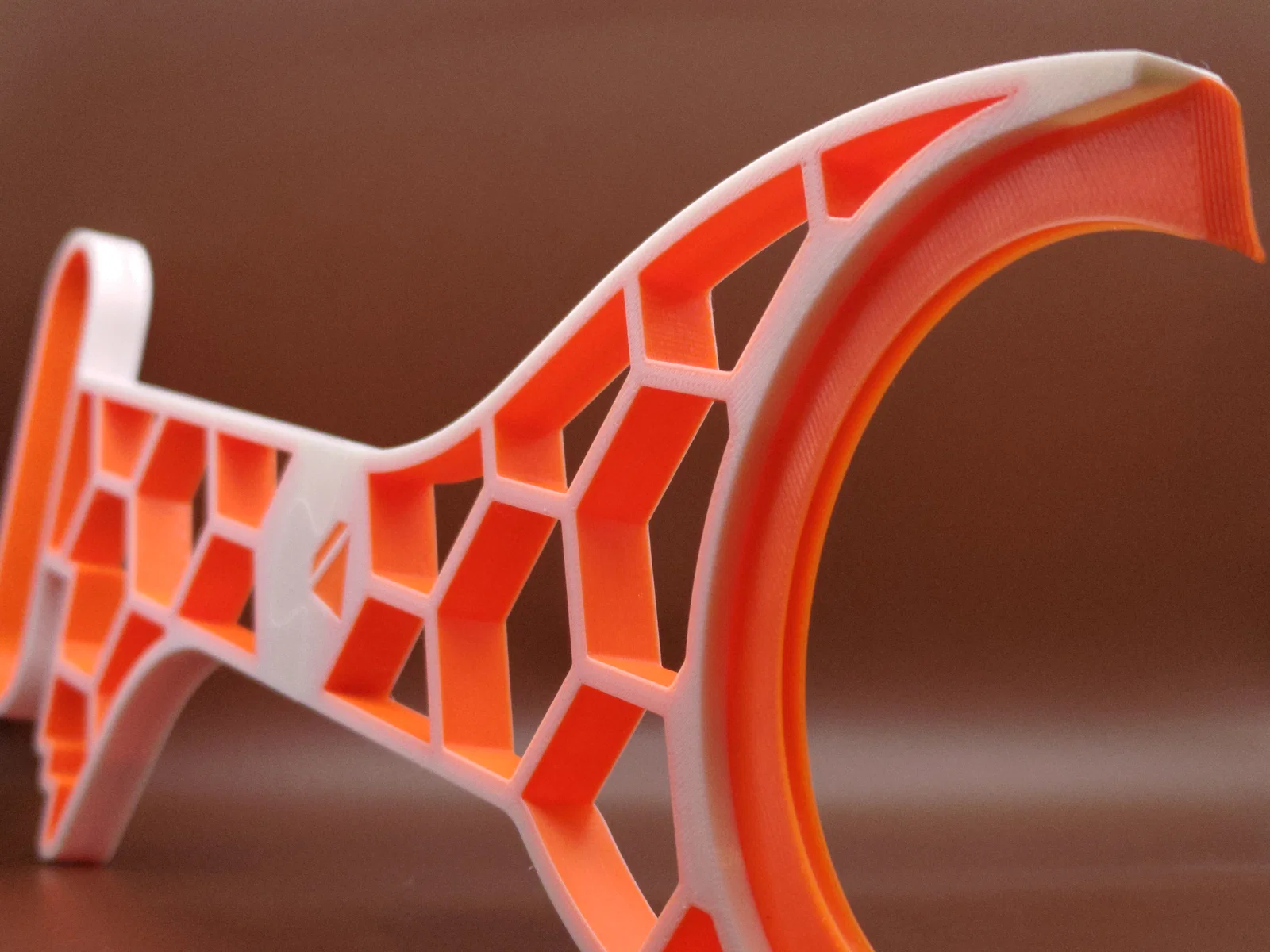

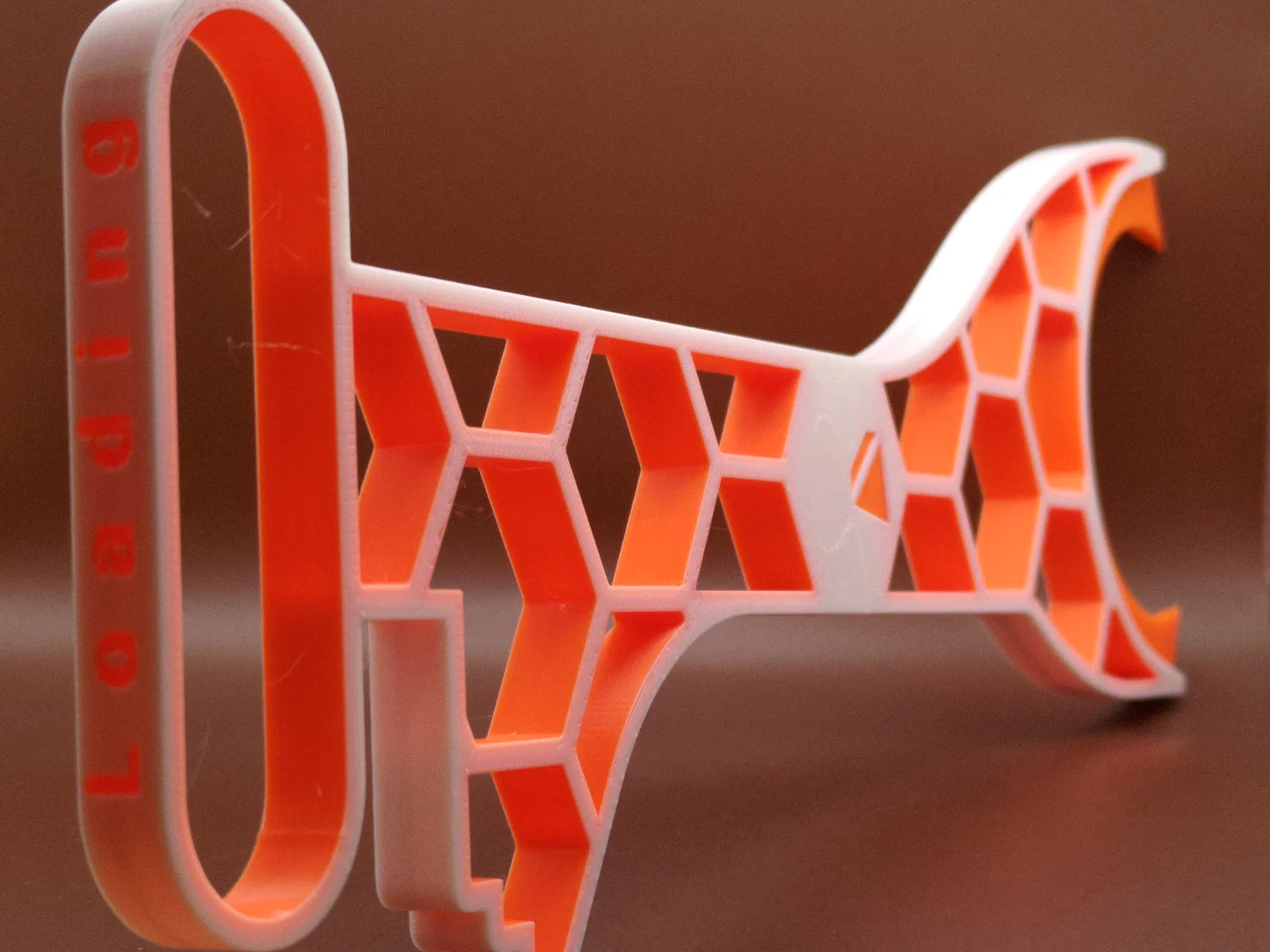

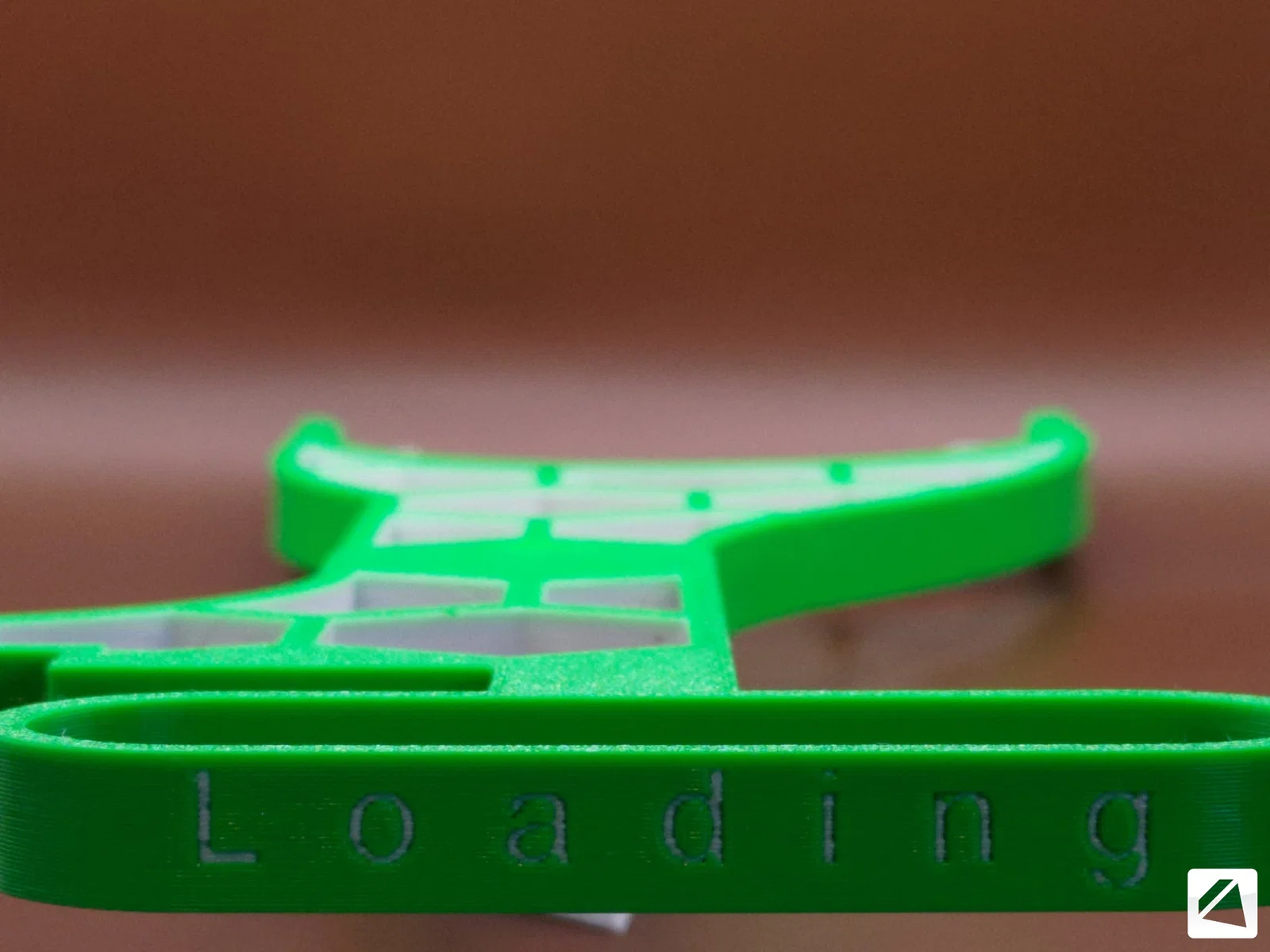

MMU Loading Fork – Nạp filament từ phía trước cho Prusa MMU3

Bản gốc tiếng Đức kéo xuống dưới!

--------------------------------------------------------

Đẩy MMU3 của bạn lên một tầm cao mới!

Bạn đang dùng Prusa MMU3 chính hãng? Đây là món phải có!

Bạn có MMU nhưng bị phiền vì phải tháo/lắp các cassette trong buffer mỗi lần nạp sợi mới?

Bạn ít không gian, nên rất khó thao tác phía sau buffer?

Bạn có enclosure và muốn gắn buffer vào trong, nhưng như vậy lại không nạp filament được?

Đây là giải pháp của bạn!:

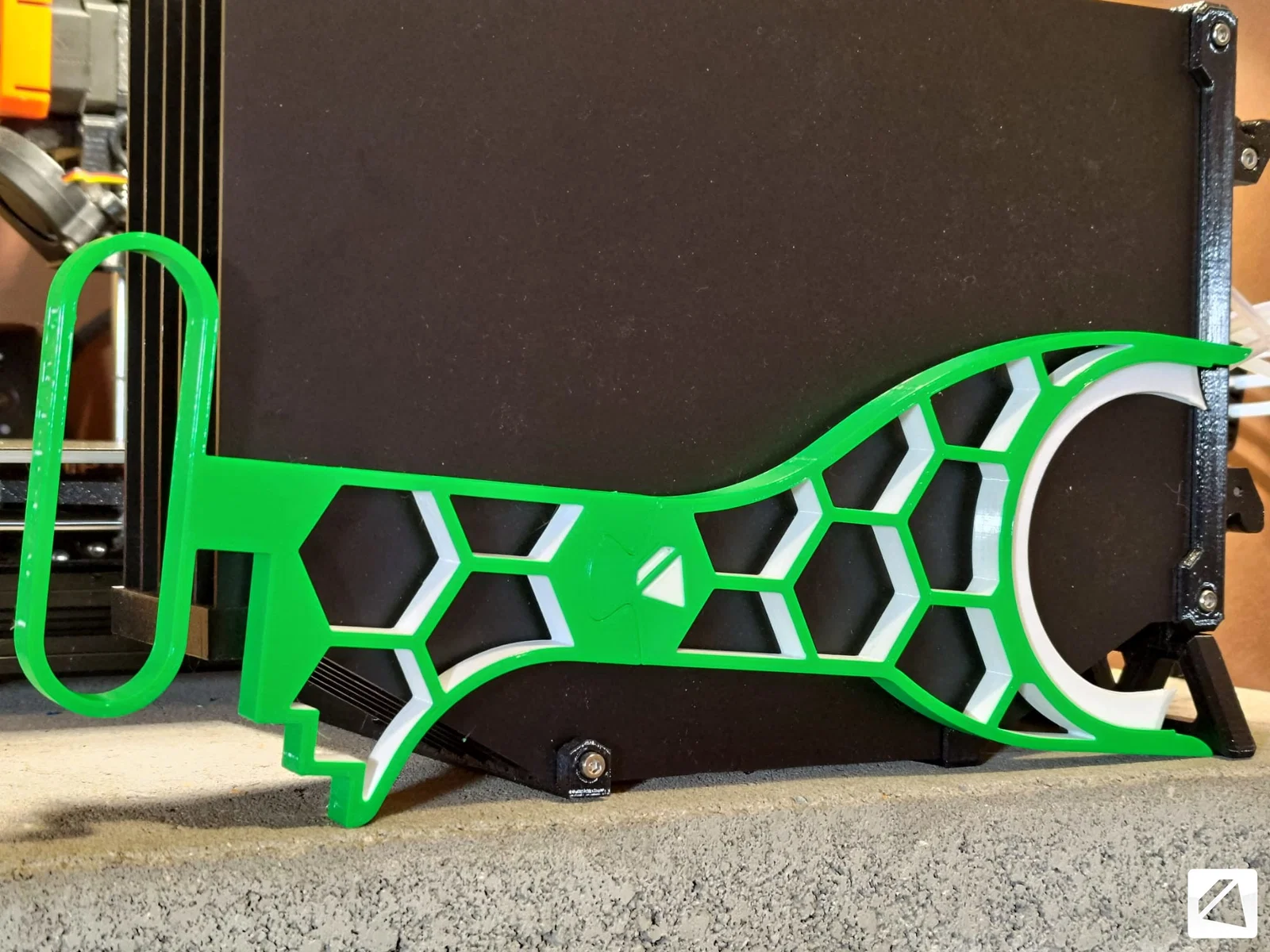

Chỉ cần đưa MMU Loading Fork từ phía trước vào đúng khe MMU bạn muốn nạp và bắt đầu quy trình load trên máy in.

Giờ bạn chỉ việc đẩy filament qua các ống PTFE thẳng từ cuộn vào MMU mà không bị kẹt trong buffer hay phải tháo bớt buffer ra! Quá đã!

Xong rồi bạn rút fork ra và nạp sợi tiếp theo y như vậy!

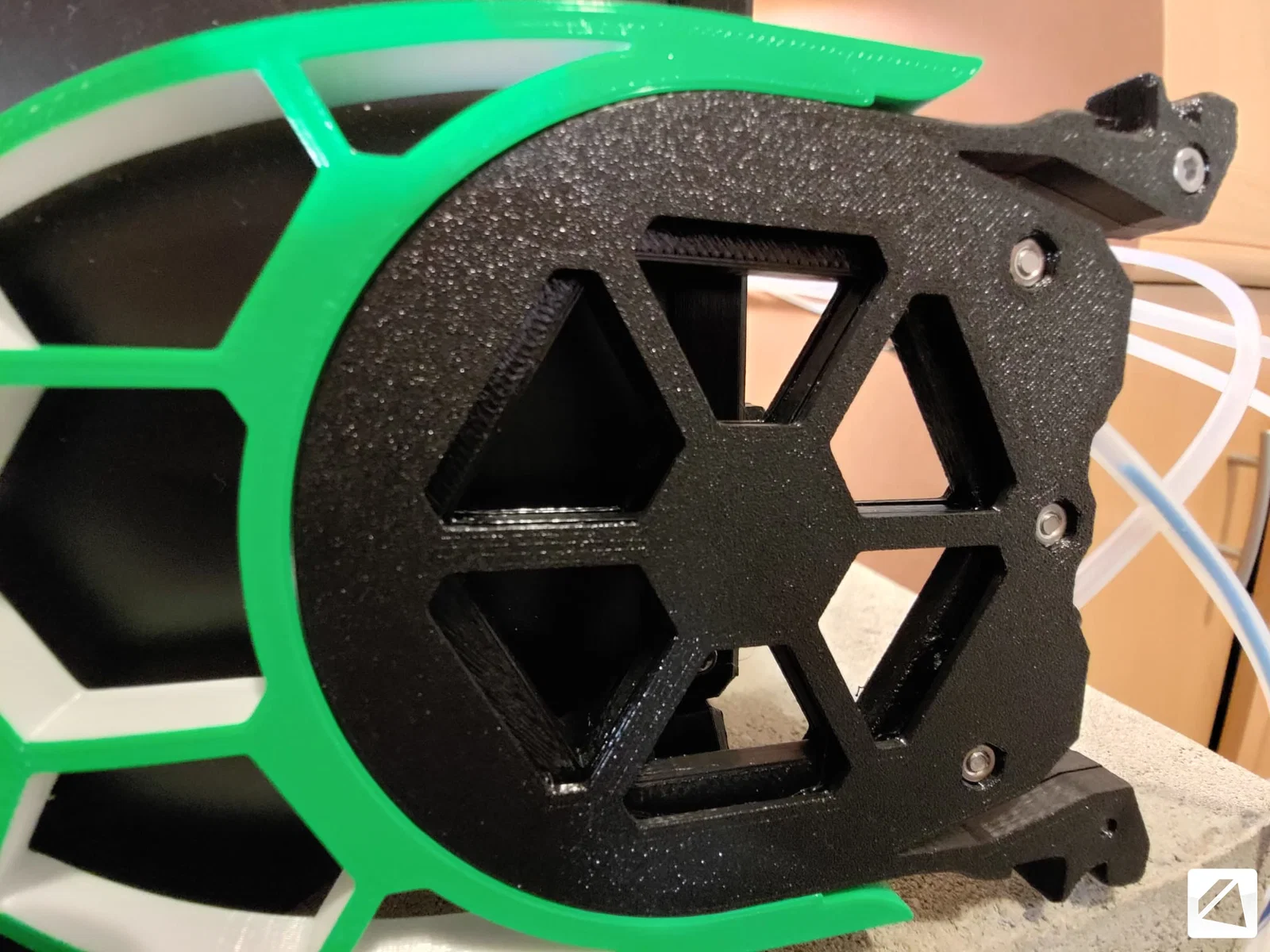

Bên trong buffer sẽ trông примерно như vầy:

Phiên bản mới toanh MK2 có cả đống nâng cấp! Nổi bật nhất gồm:

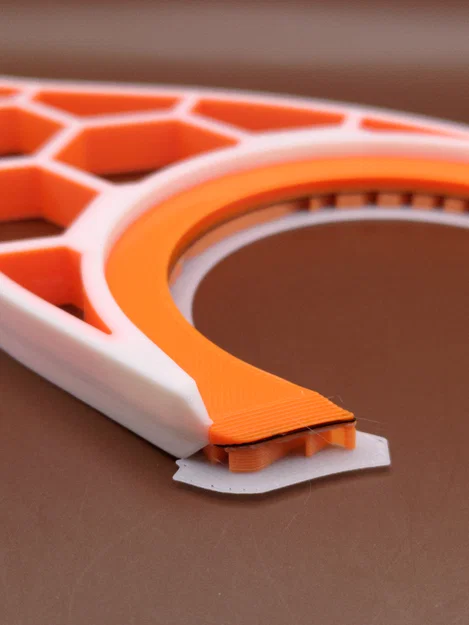

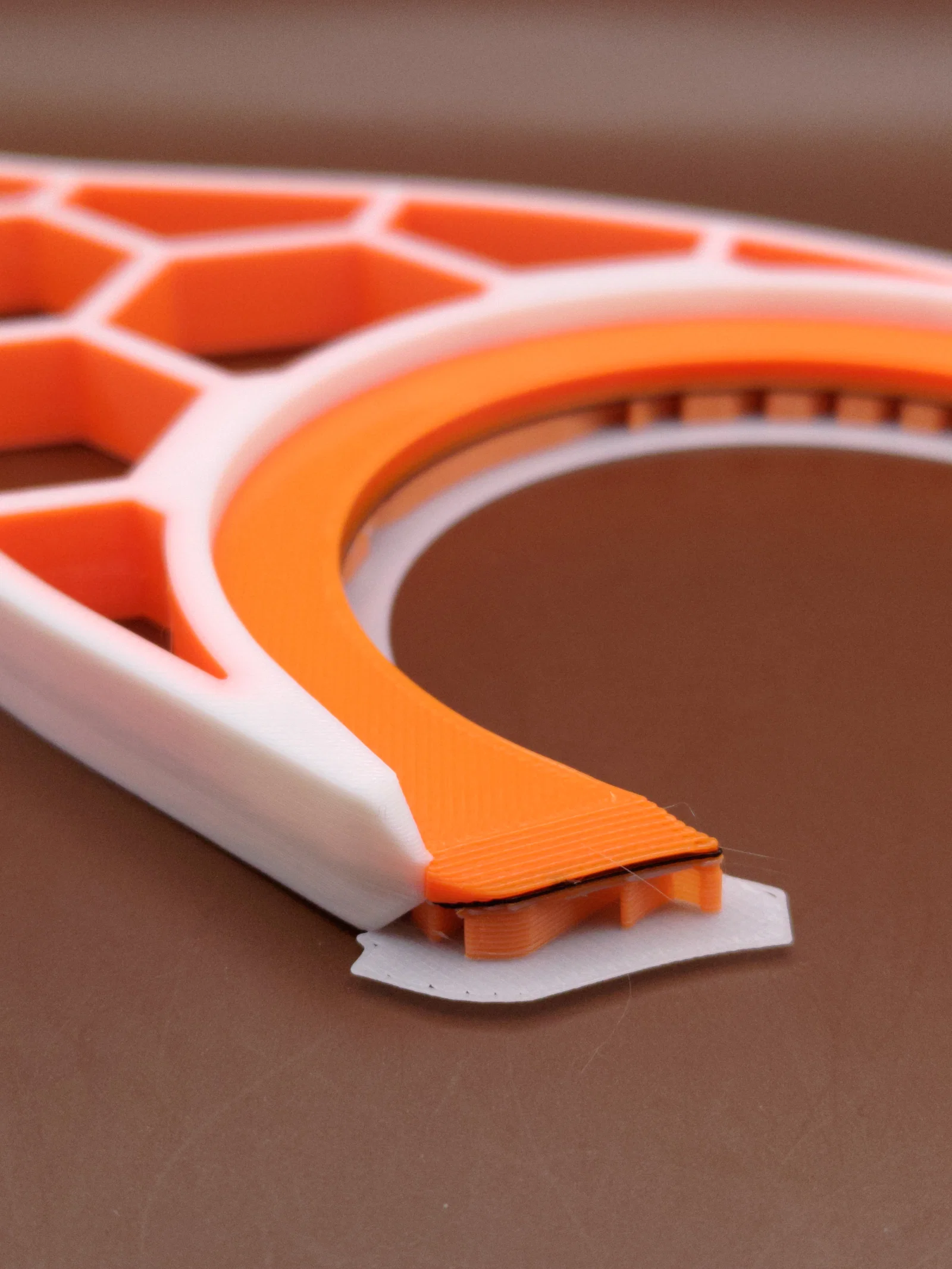

• Thiết kế lại hoàn toàn phần đầu fork, không còn lỗi khi nạp nữa.

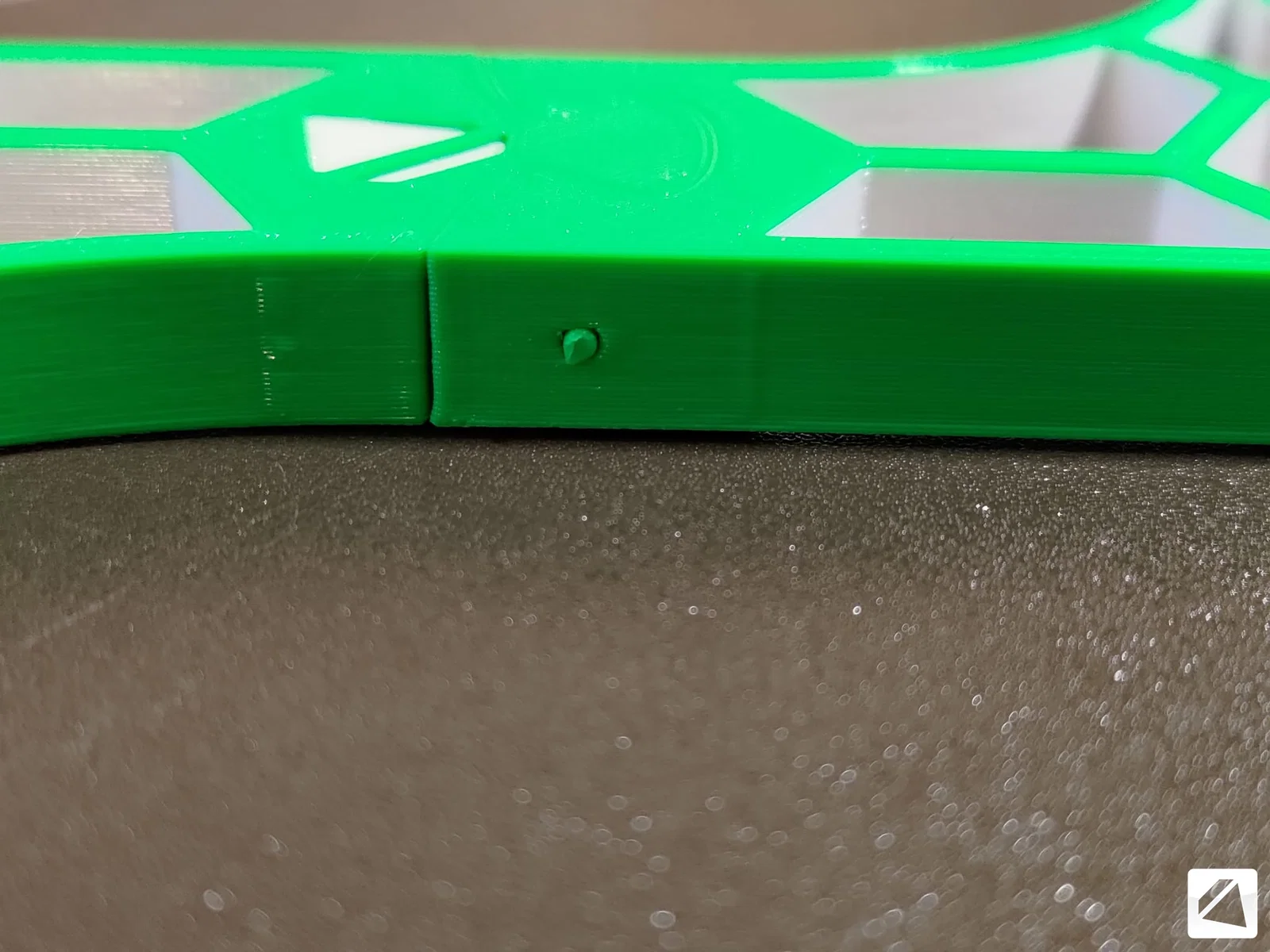

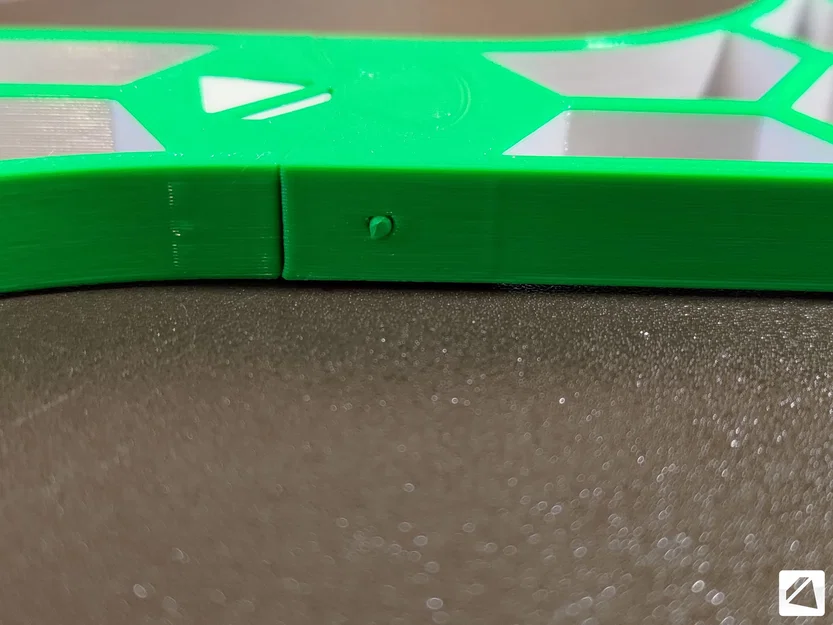

• Có lỗ xuyên để nối cố định 2 phần bằng một đoạn filament dư.

• Profile PETG gọn gàng, support PLA dễ gỡ.

• Chỉnh lại chiều dài để fork “ăn” sâu vào MMU và không bị tuột ra ngoài ngoài ý muốn.

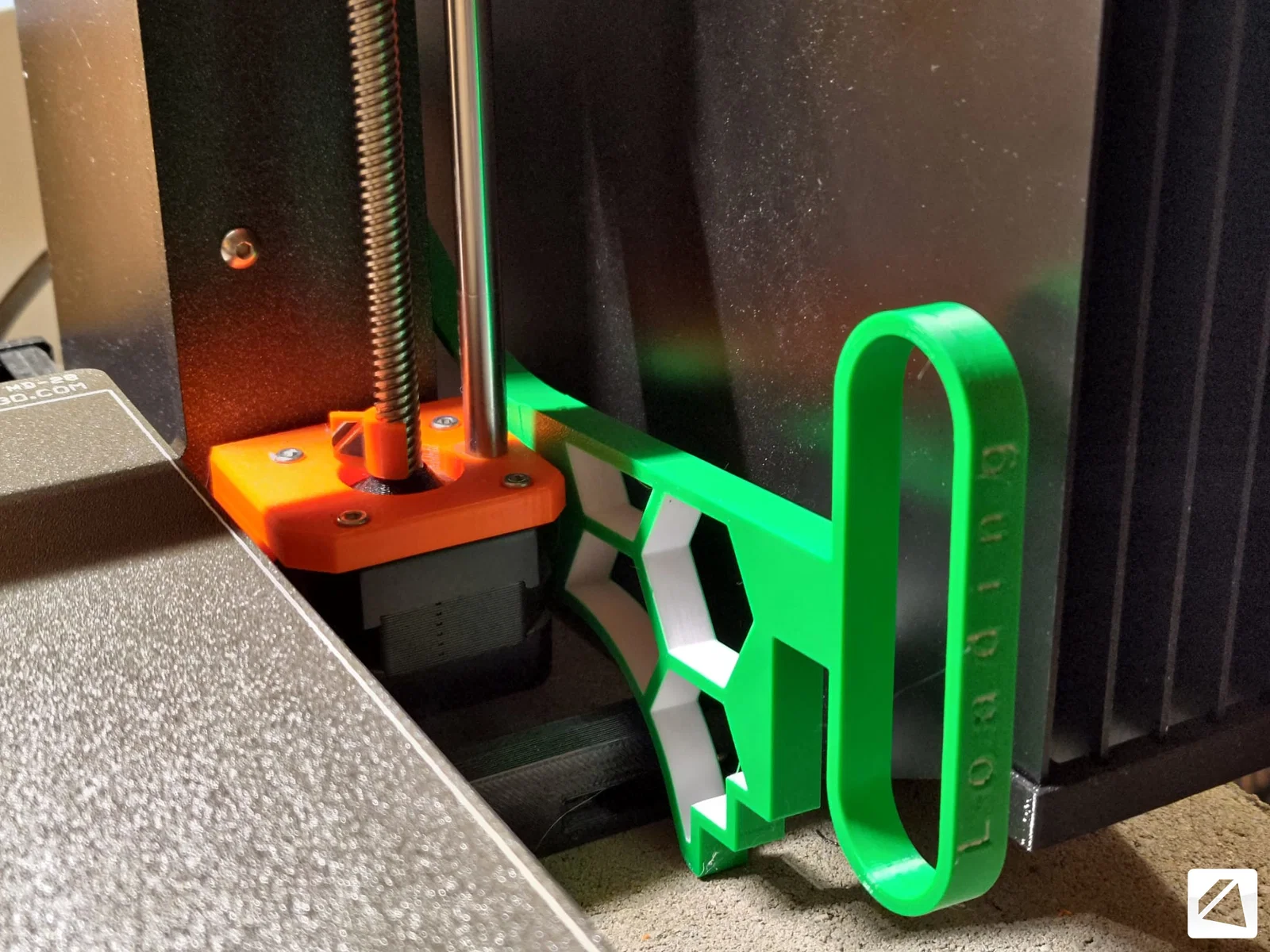

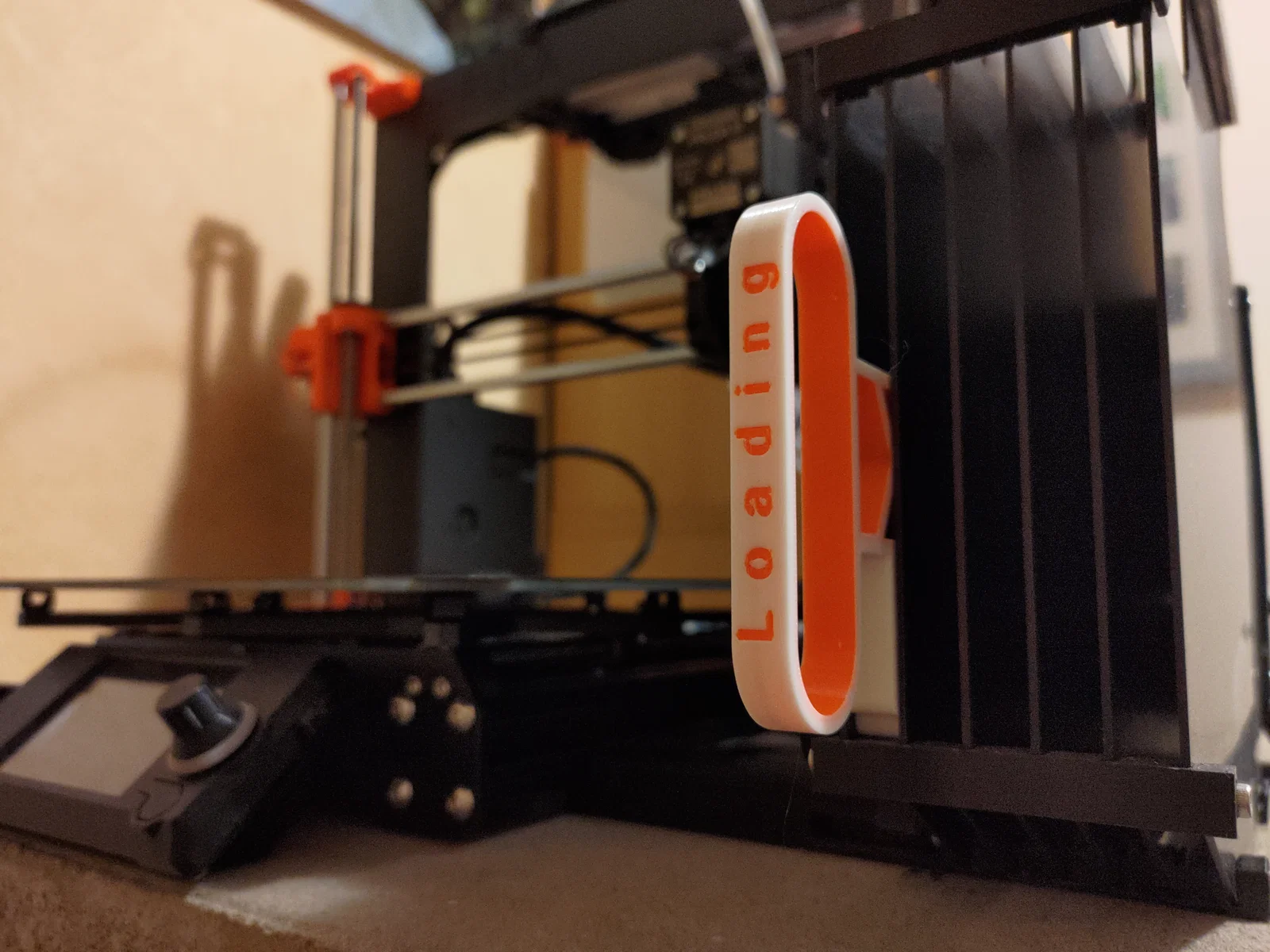

• Có thể cất trực tiếp giữa máy in và MMU buffer.

• Cập nhật 21/04/2024: Ra bản cải tiến cho MK3.9 và MK4 dùng MMU3 (hoặc tất cả buffer unit đã chuyển sang R4).

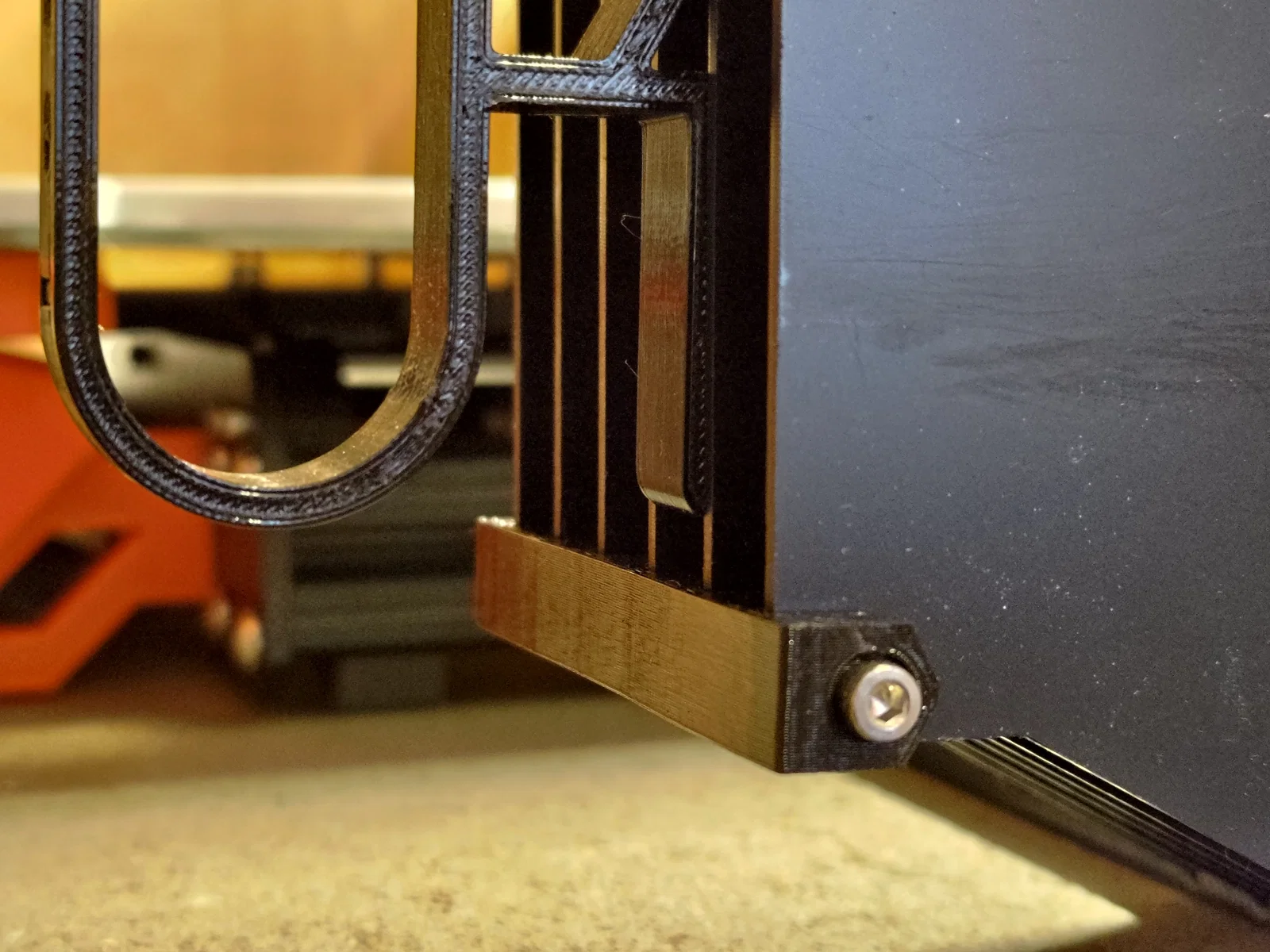

• Cập nhật 16/05/2024: Thiết kế lại buffer plate holder để có thể bắt vít và khóa chắc ở bất kỳ vị trí nào (và vẫn dùng được kiểu cũ ở slot 1+5). Phần này là tùy chọn nhưng khuyến nghị (bạn sẽ cần thêm 2x ốc M3x30mm và 2x ê-cu M3).

• Cập nhật 29/09/2024: Thiết kế lại đầu fork để dễ đưa vào buffer hơn.

Mình có gom phụ kiện và đồ hay ho cho fork trong bộ sưu tập này. Vào xem nha!

Hướng dẫn in:

Mình khuyên dùng file .3mf, mình đã tạo cho PrusaSlicer và đã có đầy đủ tinh chỉnh cần thiết. Bạn có thể dùng bài test tolerance để kiểm tra nhanh cấu hình máy in của bạn có hợp với mẫu này không. Nếu không, vui lòng liên hệ mình.

Nếu bạn không muốn dùng 3mf đã cấu hình sẵn, hãy dùng các thiết lập sau:

Infill: 10% (dư sức)

Perimeters: 2-3

Layer height: Mình dùng 0.30mm, bạn có thể giảm nếu muốn.

Supports: Painted supports ở phần đầu fork. Mình thích dùng seamless supports với một lớp contact bằng PLA (khi in PETG).

Lưu ý:

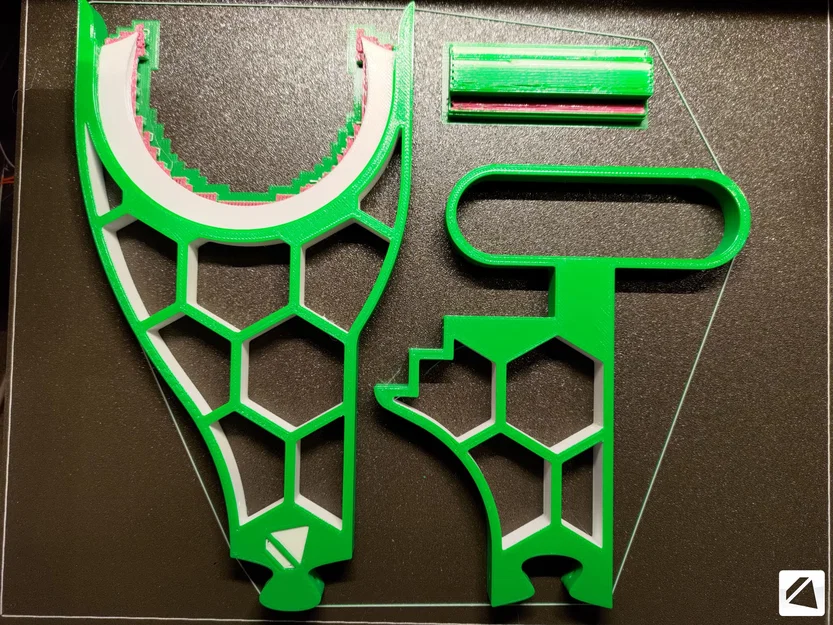

• Lắp ráp nên làm theo đúng hướng mà các chi tiết đang nằm trên bàn in. Sau khi lắp xong, bạn sẽ thấy cả hai mặt “top” ở cùng một phía của mẫu và cả hai mặt “bottom” ở phía còn lại. Khi đó sẽ giống hình minh họa đầu tiên ở trên cùng trang.

• Nếu bản in fail do “spaghetti” bên trong mẫu, bạn nên tăng mạnh purging volume!

• Có thể sẽ hữu ích nếu gán supports và purgetower cho extruder của vật liệu chính.

• Nếu cần thêm thông tin hoặc gặp vấn đề khi in với MultiMaterialSupports, mình có làm một hướng dẫn cho bạn tại HERE. Trong đó cũng có file test.

• Thiết kế này KHÔNG tương thích với setup CoreOne zin!

Tới đây mình xin gửi lời cảm ơn rất nhiều đến Chris Hill vì đã in test không biết bao nhiêu lần cho mẫu R4 mới nhất!

Buy me a coffee

Originaltext (deutsch):

-------------------------------------

Bringen Sie Ihr MMU3 auf die nächste Stufe!

Du hast eine original Prusa MMU3? DIES ist für dich ein Musthave!

Du hast eine MMU aber dich nervt das rein/raus der Bufferkassetten beim Beladen mit neuem Filament?

Du hast nur wenig Platz und kommst nur schwer hinter den Buffer?

Du hast eine Umhausung und willst den Buffer integrieren, aber du könntest dann keine Spulen mehr laden?

Hier kommt deine Lösung!:

Steck einfach die MMU Loading Fork von vorne in den zu ladenden Schacht der MMU und starte den Ladevorgang am Drucker.

Nun schiebst du das Filament durch die PTFE-Schläuche direkt von der Rolle bis zur MMU ohne im Buffer hängen zu bleiben oder diesen teils demontieren zu müssen! Einfach genial!

Jetzt kannst du die Fork wieder heraus nehmen und auf die gleiche Weise direkt das nächste Filament laden!

Innerhalb des Buffer sieht das Ganze dann ungefähr so aus:

Die brandneue Version MK2 bietet jede Menge Verbesserungen! Hier sind die bemerkenswertesten:

• Komplett neu gestaltete Gabelspitze weist keine Ladefehler mehr auf.


• Durchgangsloch zur dauerhaften Verbindung der beiden Teile mit einem übrig gebliebenen Filamentstück.

• Handliche PETG-Profile mit leicht zu entfernenden PLA-Stützen.

• Angepasste Länge, damit die Gabel in die MMU eindringt und niemals versehentlich wieder herauskommt.

• Kann direkt zwischen dem Drucker und dem MMU-Buffer aufbewahrt werden.

• Update 21.04.2024: Eine verbesserte Version für den MK3.9 und MK4 mit der MMU3 wurde veröffentlicht (oder alle auf R4 umgerüsteten Buffereinheiten)

• Update 16.05.2024: Neugestaltung des Bufferplattenhalters, sodass dieser angeschraubt werden kann und an jeder Stelle so gut einrastet wie zuvor in Slots 1+5. Dieser ist optional aber empfohlen (Ihr benötigt in diesem Fall noch 2x M3x30mm Schrauben und die entsprechenden Muttern).

• Update 29.09.2024: Neugestaltung der Ladespitze für einfacheres Einführen in den Buffer.

Ich habe euch Zubehör und cooles Zeug für die Fork in dieser Kollektion gesammelt. Schaut mal rein!

Druck:

Ich empfehle ich dir die .3mf-Datei, welche ich für Prusaslicer erstellt habe und die alle notwendigen Anpassungen bereit hält. Du kannst den Toleranz-Test nutzen um schnell zu erkennen, ob deine Druckereinrichtung zu dem Modell passt. Wenn nicht, kontaktiere mich und wir finden eine Lösung.

Wenn du nicht die vorgefertigten 3mf-Dateien nutzen willst, nutze bitte folgende Einstellungen:

Infill: 10% (reicht locker)

Perimeter: 2-3

Layerheight: ich nutze 0.30mm, du darfst diese gerne reduzieren

Stützen: Aufmalstützen an der Forkspitze. Ich nutze gerne nahtlose Stützen mit Kontaktschicht in PLA(wenn ich in PETG drucke).

Hinweise:

• Der Zusammenbau sollte in der Ausrichtung erfolgen, wie die Teile auf dem Druckbett liegen. Es sollten also nach dem Zusammenbau beide Oberseiten auf der einen und beide Unterseiten auf der anderen Seite des Modells zu sehen sein. Es sollte dann so wie oben auf dem Modellbild aussehen.

• Solltet euer Druck aufgrund Spaghettis innerhalb des Modells scheitern, solltet ihr das Spülvolumen deutlich erhöhen!

• Es kann u.U. hilfreich sein, die Supports und den Wischturm dem Extruder des Hauptmaterials zuzuweisen

• Für weitere Informationen oder Problemen beim Druck mit MultiMaterialSupports habe ich euch einen Leitfaden erstellt, Welchen ihr euch HIER ansehen könnt. Auch findet ihr hier eine Testdatei.

• Das design ist nicht kompatibel mit dem original CoreOne-Setup

An dieser Stelle möchte ich mich bei @Chris_Hill für die zahlreichen Testdrucke der neuesten R4 Version bedanken!

Buy me a coffee
